机械制图 标准件的表示

二、直径
表7.1
螺纹直径
螺纹的结构要素
三、线数
在同一圆柱面上形成的螺纹条数，称为线数，用n表示。
（a）单线螺纹
（b）双线螺纹
螺纹的结构要素
四、螺距和导程
螺纹上相邻两牙在中径上对应两点间的轴向距离称为螺距，用P表示 同一螺旋线上的相邻两牙在中径上对应两点间的轴向距离称为导程，用Ph表示
（a）单线螺纹
螺纹及螺纹紧固件
螺纹的结构要素
螺纹有五个基本要素：牙型、直径、线数、螺距 和导程、旋向。只有这五个要素完全相同时，内螺纹 和外螺纹才能正常旋合使用。
螺纹的结构要素
一、牙型
常见的螺纹牙型有三角形、梯形、锯齿形、矩形等
螺纹的结构要素
二、直径
螺纹直径包括大径、中径和小径三种
（a）外螺纹
（b）内螺纹
螺纹的结构要素
螺纹的标记
三、常用标准螺纹的标记方法及说明，如表7.3所示。
螺纹的标记
三、常用标准螺纹的标记方法及说明，如表7.3所示。
螺纹的标记
三、常用标准螺纹的标记方法及说明，如表7.3所示。
螺纹标记的图样标注
一、螺纹的标记应直接注在大径的尺寸线上或其引出线上。
（a）外螺纹半剖视图的标记 （b）内螺纹剖视图的标记 （c）外螺纹的标记
图7.16
（d）剖视图 （e）剖视图
7.2.1 单个圆柱齿轮、锥齿轮、蜗轮、蜗杆的画法
二、单个圆柱齿轮的画法，如图7.16所示
（5）在剖视图中，当剖切平面通过齿轮的轴线时，轮齿一律按不剖处理； （6）当需要表示齿线的特征时，可用三条与齿线方向一致的细实线表示，如（d） 和（e）所示，直齿则不需表示； （7）如需要表明齿形，可在图形中用粗实线画出一个或两个齿；或用适当比例的 局部放大图表示。
（a）连接前
7.1.7 常用螺纹紧固件的连接画法
三、螺柱连接 （2）螺柱连接简化画法，如图所示。 其中bm为旋入端长度。
（b）连接后
7.1.7 常用螺纹紧固件的连接画法
四、螺钉连接
（1）连接螺钉
连接螺钉用于连 接零件，用于受 力不大和经常拆 卸的场合。螺钉 连接的螺纹终止 线应高出两被连 接零件的结合面， 或螺杆全长都有 螺纹。
螺纹的规定画法
一、螺纹不按其真实形状的投影作图，而是采用规定画法 （GB/T4459.1—1995），以简化作图，如表7.2所示。
螺纹的规定画法
一、螺纹不按其真实形状的投影作图，而是采用规定画法 （GB/T4459.1—1995），以简化作图，如表7.2所示。
螺纹的规定画法
一、螺纹不按其真实形状的投影作图，而是采用规定画法 （GB/T4459.1—1995），以简化作图，如表7.2所示。
（a）垂直于轴线的视图 （b）平行于轴线的视图 （c）剖视图
图7.16
（d）剖视图 （e）剖视图
7.2.1 单个圆柱齿轮、锥齿轮、蜗轮、蜗杆的画法
三、单个锥齿轮的画法
（1）单个锥齿轮主视图一般采用全剖视图，在投影为圆的视图中，大端和小端的 齿顶圆用粗实线绘制，大端分度圆用细点画线绘制，
（a）两个视图
常用件和标准件

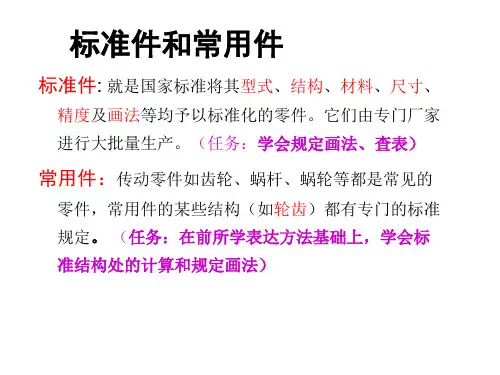

在机械设备的装配过程中，广泛使用螺栓、 螺钉、螺母、垫圈、键、销、滚动轴承等零部 件，它们的结构和尺寸都已标准化，称为标准 件；齿轮、弹簧、蜗轮、蜗杆等零件的结构和 尺寸部分标准化，称为常用件。
常用件和标准件
中心孔是轴类零件常见的结构要素，通常 也已标准化。在机械图样中，它们都不需要画 出真实结构的投影，而采用简化画法。
（a）外螺纹的长度标记
（b）内螺纹的长度标记
常用螺纹紧固件的画法
一、常用螺纹紧固件的种类和标记
常用的螺纹紧固件有螺栓、螺柱、螺母、垫圈等，它们的结构、 尺寸都已标准化。
（a）六角头螺栓
（b）双头螺柱
（c）圆柱头开槽螺钉 （d）沉头开槽螺钉
（e）开槽紧定螺钉
（f）平垫圈
（g）弹簧垫圈
（h）六角头螺母
i＝n1/n2＝z2/z1
7.2.1 单个圆柱齿轮、锥齿轮、蜗轮、蜗杆的画法
一、直齿圆柱齿轮的几何要素及尺寸关系
（2）模数m是设计、制造齿轮的重要参数，已标准化，我国规定的标准模 数数值如表7.6所示。
表7.6 齿轮模数系列（GB/T1357—1987）
7.2.1 单个圆柱齿轮、锥齿轮、蜗轮、蜗杆的画法
7.1.7 常用螺纹紧固件的连接画法
三、螺柱连接
（1）连接顺序
当两个被连接件中， 有一个较厚或不适宜钻成 通孔时，一般采用螺柱连 接。连接前，先在较厚的 零件上攻出螺孔，在另一 零件上加工出通孔，螺柱 一端（旋入端）全部旋入 螺孔内，另一端（紧固端） 套上制出通孔的零件，加 上垫圈，再用螺母紧固。
图7.17
7.2.1 单个圆柱齿轮、锥齿轮、蜗轮、蜗杆的画法
三、单个锥齿轮的画法
（2）在表达清楚的情况下，可采用一个视图和一个局部视图的简化画法
（b）一个视图，一个局部视图
图7.17
7.2.1 单个圆柱齿轮、锥齿轮、蜗轮、蜗杆的画法
四、单个蜗杆和蜗轮的画法
（1）蜗杆的齿顶圆（线）用粗实线绘制，分度圆（线）用细点画线绘制，齿 根圆（线）用细实线绘制或省略不画；
（b）双线螺纹
螺纹的结构要素
五、旋向
螺纹有左旋和右旋两种，判断方法如图7.4所示。工程中常用右旋螺纹。
（a）左旋螺纹
（b）右旋螺纹
螺纹的结构要素
上述五项基本要素中的牙型、直径和螺距符合国家标 准的螺纹，称为标准螺纹，否则称为非标螺纹。
螺纹的分类
螺纹按照用途可分为四类。 一、紧固螺纹 用来连接零件的螺纹，也是用途最为广泛的普通螺纹。 二、传动螺纹 用来传递动力和运动的螺纹，如梯形螺纹、锯齿形螺纹和矩形 螺纹等。 三、管螺纹 如55°非密封管螺纹、55°密封管螺纹、60°密封管螺纹等。 四、专用螺纹 如自攻螺钉用螺纹、木螺钉螺纹、气瓶专用螺纹等。
（c）螺母
（d）垫圈
常用螺纹紧固件的连接画法
在装配体中，最常用的螺纹连接形式有三种：螺栓连接、螺柱 连接、螺钉连接，如图7.10所示。
（a）螺栓连接
（b）螺柱连接 图7.10
（c）螺钉连接
常用螺纹紧固件的连接画法
一、连接画法的基本原则
螺纹紧固件连接画法的基本原则如下： （1）两零件的接触表面只画一条线，非接触表面画两条线，间隙 过小可适当夸大画出； （2）剖视图中相邻的两零件剖面线方向应相反； （3）当剖切平面通过轴线时，螺栓、螺柱、螺钉、螺母、垫圈均 按不剖绘制。
一、直齿圆柱齿轮的几何要素及尺寸关系
（3）根据所在的视图不同，几何要素的名称有所不同， 在垂直于轴线的视图中，称为齿顶圆、齿根圆和分度圆； 在平行于轴线的视图中，相对应地称为齿顶线、齿根线 和分度线；当一对圆柱齿轮保持标准中心距啮合时，节 线是指两分度圆柱面的切线。
7.2.1 单个圆柱齿轮、锥齿轮、蜗轮、蜗杆的画法
齿根圆与分度圆之间的径向
hf
距离
h
齿顶圆与齿根圆之间的径向 距离
ha＝m hf＝1.25m h＝ha＋hf ＝2.25m
a
两啮合齿轮轴线之间的距离
a＝
1 2
(d1＋d2)
＝
1 2
m(z1＋z2)
齿廓曲线和分度圆交点处的 α 径向直线与齿廓在该点处切
线所夹的锐角
我国采用α＝20°
i
主动齿轮与从动齿轮的转速 之比
（a）开槽圆柱头螺钉
（b）开槽沉头螺钉
7.1.7 常用螺纹紧固件的连接画法
四、螺钉连接 （2）紧定螺钉 紧定螺钉用于固定两个零件的相对位置，使之不产生相对运动。
（a）连接前
（b）连接后
பைடு நூலகம்
〓想一想〓
1、螺纹的规定画法基本相同，而 螺纹的种类又非常繁多，怎样才能 在图样上区分不同种类的螺纹呢？
2、本节没有介绍非标螺纹，如果 需要画非标螺纹，请问该如何绘制？
7.2 齿轮
三种常见的齿轮传动形式：直齿圆柱齿轮通常用于平行两轴之间 的传动、直齿锥齿轮用于相交两轴之间的传动、蜗轮和蜗杆则用于交错 两轴之间的传动。
本章主要介绍直齿圆柱齿轮、直齿锥齿轮、蜗轮和蜗杆的基本参数 及画法规定。
（a）直齿圆柱齿轮
（b）直齿锥齿轮
（c）蜗轮和蜗杆
7.2.1 单个圆柱齿轮、锥齿轮、蜗轮、蜗杆的画法
常用螺纹紧固件的连接画法
二、螺栓连接 （1）连接顺序
螺栓连接适用于连接两 个不太厚并能钻通孔的零件。 连接时先加工出通孔，孔径 略大，一般为1.1d，然后螺 栓穿入通孔，套上垫圈，再 用螺母紧固。
（a）连接前
7.1.7 常用螺纹紧固件的连接画法
二、螺栓连接 （2）螺栓连接简化 画法，如图所示。
（b）连接后
螺纹的标记
一、普通螺纹的完整标记示例
螺纹的标记
二、常用标准螺纹标记的基本规则
（1）普通螺纹的公称直径是指螺纹大径的基本尺寸；管螺 纹的尺寸代号是指管子通孔直径，单位为in（英寸），不得 称为“公称直径”；
（2）普通螺纹有粗牙和细牙之分，粗牙则不必注写螺距； 细牙应注出螺距数值；
（3）右旋螺纹，不必注写；左旋螺纹，注写“LH”；
（3）蜗轮也可采用一个视图和一个局部视图的简化画法，如图所示。
（c）蜗轮的简化画法
图7.18
7.2.2 圆柱齿轮、锥齿轮、蜗轮蜗杆的啮合画法
一、直齿圆柱齿轮的啮合画法
（1）在垂直于轴线投影面的视图中，啮合区内的齿顶圆均用粗实线绘制；或 可采用省略画法，在啮合区内齿顶圆省略不画，如图（b）、（c）所示；
（a）螺栓
常用螺纹紧固件的画法
二、常用螺纹紧固件的画法
为了提高作图速度，除了螺栓的公称长度L需要计算并查表确 定标准值外，其余各部分尺寸通常按公称直径（d或D）的一定比例 画出。
（b）螺柱
常用螺纹紧固件的画法
二、常用螺纹紧固件的画法
为了提高作图速度，除了螺栓的公称长度L需要计算并查表确 定标准值外，其余各部分尺寸通常按公称直径（d或D）的一定比例 画出。
一、直齿圆柱齿轮的几何要素及尺寸关系
（1）齿轮的三个基本参数是：模数m、齿数z、齿形角α；
7.2.1 单个圆柱齿轮、锥齿轮、蜗轮、蜗杆的画法
一、直齿圆柱齿轮的几何要素及尺寸关系
序号
7 8 9 10 11 12
名称
齿顶高 齿根高
齿高 中心距 齿形角 传动比
代号
定义
计算公式
ha
齿顶圆与分度圆之间的径向 距离
螺纹标记的图样标注
一、螺纹的标记应直接注在大径的尺寸线上或其引出线上。
(d)梯形螺纹的标记
（e）锯齿形螺纹的标记
螺纹标记的图样标注
二、管螺纹的标记一律注在引出线上，引出线应由大径处 引出，或由对称中心线处引出。
（a）外螺纹的标记
（b）内螺纹的标记
螺纹标记的图样标注
三、螺纹长度的标记，如图所示。图样中标注的螺纹长度， 均指有效螺纹长度，不包括螺尾在内。
（4）普通螺纹的旋合长度规定短、中、长三组，分别用代 号S、N、L表示，中等旋合长度，不必注写N；
螺纹的标记
二、常用标准螺纹标记的基本规则
（5）螺纹公差带代号，应标注中径和顶径公差等级数字和 基本偏差代号，当两公差带代号不同时，必须都注出；相 同时，只注写一个公差带代号；
（6）最常用的中等公差精度螺纹，不标注公差带代号（公 称直径≤1.4㎜的5H、6h, 公称直径≥1.6㎜的6H、6g）。
常用螺纹紧固件的画法
常用螺纹紧固件的画法
常用螺纹紧固件的画法
常用螺纹紧固件的画法
二、常用螺纹紧固件的画法
由于螺纹紧固件已标准化，故可先从标准中查出各部分尺寸， 然后按规定画出。
但为了提高作图速度，除了螺栓的公称长度L需要计算并查表 确定标准值外，其余各部分尺寸通常按公称直径（d或D）的一定比 例画出。
二、单个圆柱齿轮的画法，如图7.16所示
（1）齿顶圆和齿顶线用粗实线绘制； （2）分度圆和分度线用细点画线绘制； （3）齿根圆和齿根线用细实线绘制，也可省略不画；在剖视图中，齿根线用粗实 线绘制； （4）表示齿轮、蜗轮一般用两个视图，或用一个视图和一个局部视图；
（a）垂直于轴线的视图 （b）平行于轴线的视图 （c）剖视图
螺纹的规定画法
二、内、外螺纹画法的通用规定
（1）螺纹牙顶圆的投影用粗实线表示，牙底圆的投影用细实线表示； （2）在垂直于螺纹轴线的视图中，表示牙底的细实线只画约3 圆 （空出约 圈的位置不作规定），此时，螺杆或螺孔上的倒角投4 影
1 不应画出；4
（3）有效螺纹的终止线用粗实线表示； （4）螺尾部分一般不画出，但是当需要表示时，用与轴线成30°的 细实线画出； （5）不可见螺纹的所有图线用虚线绘制； （6）在剖视图或断面图中的剖面线都应画到粗实线； （7）小径通常画成大径的0.85倍。
（a）蜗杆的画法
图7.18
7.2.1 单个圆柱齿轮、锥齿轮、蜗轮、蜗杆的画法
四、单个蜗杆和蜗轮的画法
（2）蜗轮可采用规定画法，如图所示，主视图采用全剖视图，左视图只画出 顶圆和分度圆，而齿根圆可不画；
（b）蜗轮的规定画法
图7.18
7.2.1 单个圆柱齿轮、锥齿轮、蜗轮、蜗杆的画法
四、单个蜗杆和蜗轮的画法
