磁珠的参数
磁珠参数

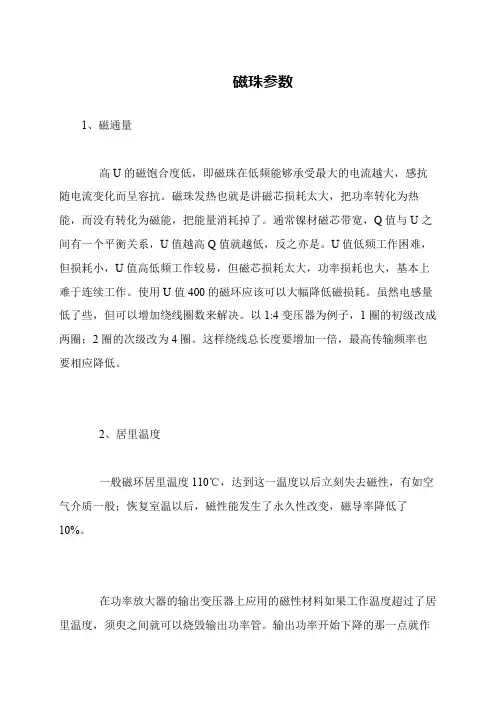

磁珠参数
1、磁通量
高U的磁饱合度低，即磁珠在低频能够承受最大的电流越大，感抗随电流变化而呈容抗。
磁珠发热也就是讲磁芯损耗太大，把功率转化为热能，而没有转化为磁能，把能量消耗掉了。
通常镍材磁芯带宽，Q值与U之间有一个平衡关系，U值越高Q值就越低，反之亦是。
U值低频工作困难，但损耗小，U值高低频工作较易，但磁芯损耗太大，功率损耗也大，基本上难于连续工作。
使用U值400的磁环应该可以大幅降低磁损耗。
虽然电感量低了些，但可以增加绕线圈数来解决。
以1:4变压器为例子，1圈的初级改成两圈；2圈的次级改为4圈。
这样绕线总长度要增加一倍，最高传输频率也要相应降低。
2、居里温度
一般磁环居里温度110℃，达到这一温度以后立刻失去磁性，有如空气介质一般；恢复室温以后，磁性能发生了永久性改变，磁导率降低了10%。
在功率放大器的输出变压器上应用的磁性材料如果工作温度超过了居里温度，须臾之间就可以烧毁输出功率管。
输出功率开始下降的那一点就作。
磁珠选型参数
磁珠选型参数
磁珠的选型参数主要包括粒径、表面修饰和交叉频率。
1. 粒径：磁珠的粒径是指其直径大小，通常以纳米为单位表示。
粒径的选择取决于待分离物的大小和所需纯度。
一般而言，较小的粒径能提供更高的分辨率和更好的纯度，但可能会降低操作效率。
大多数应用中常用的磁珠粒径为50-200纳米。
2. 表面修饰：磁珠表面通常会进行修饰以增加其亲和性或特定功能。
例如，可以将氨基酸、抗体、核酸等物质固定在磁珠表面，以实现对特定分子的选择性结合。
选择合适的表面修饰可以提高磁珠的选择性和纯度。
3. 交叉频率：小于交叉频率时，Z和XL几乎是重合的，此时的磁珠主要呈感性，电感并不会吸收能量，此时反射噪声；大于交叉频率时，Z和R曲线几乎是重合的，此时磁珠主要呈电阻特性，大电阻，起吸收噪声并转变为热能的作用，此时才是体现磁珠的吸收噪声干扰的作用。
综上所述，在选择磁珠时，需要综合考虑这些参数以满足特定的应用需求。
请注意，对于具体的应用场景和需求，可能需要更多的实验和研究来确定最佳的磁珠选型参数。

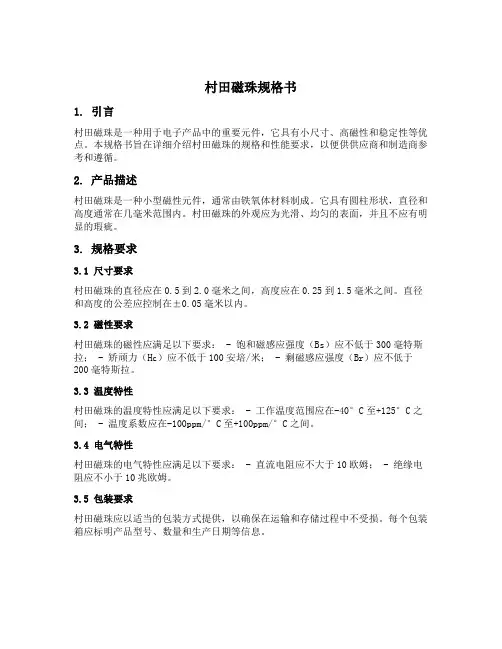

村田磁珠规格书
村田磁珠规格书1. 引言村田磁珠是一种用于电子产品中的重要元件，它具有小尺寸、高磁性和稳定性等优点。
本规格书旨在详细介绍村田磁珠的规格和性能要求，以便供供应商和制造商参考和遵循。
2. 产品描述村田磁珠是一种小型磁性元件，通常由铁氧体材料制成。
它具有圆柱形状，直径和高度通常在几毫米范围内。
村田磁珠的外观应为光滑、均匀的表面，并且不应有明显的瑕疵。
3. 规格要求3.1 尺寸要求村田磁珠的直径应在0.5到2.0毫米之间，高度应在0.25到1.5毫米之间。
直径和高度的公差应控制在±0.05毫米以内。
3.2 磁性要求村田磁珠的磁性应满足以下要求： - 饱和磁感应强度（Bs）应不低于300毫特斯拉； - 矫顽力（Hc）应不低于100安培/米； - 剩磁感应强度（Br）应不低于200毫特斯拉。
3.3 温度特性村田磁珠的温度特性应满足以下要求： - 工作温度范围应在-40°C至+125°C之间； - 温度系数应在-100ppm/°C至+100ppm/°C之间。
3.4 电气特性村田磁珠的电气特性应满足以下要求： - 直流电阻应不大于10欧姆； - 绝缘电阻应不小于10兆欧姆。
3.5 包装要求村田磁珠应以适当的包装方式提供，以确保在运输和存储过程中不受损。
每个包装箱应标明产品型号、数量和生产日期等信息。
4. 测试方法供应商和制造商应使用以下测试方法对村田磁珠进行质量验证： - 直径和高度的测量：使用光学显微镜或千分尺等工具进行测量； - 磁性测试：使用磁性测试仪对饱和磁感应强度、矫顽力和剩磁感应强度进行测试； - 温度特性测试：将村田磁珠置于恒温槽中，通过改变温度并测量相应参数来评估温度特性； - 电气特性测试：使用万用表等设备对直流电阻和绝缘电阻进行测试。
5. 标识和包装村田磁珠应在产品上标明型号、批次号和生产日期等信息。
每个包装箱应标明产品型号、数量和生产日期等信息。
磁珠的选型和使用

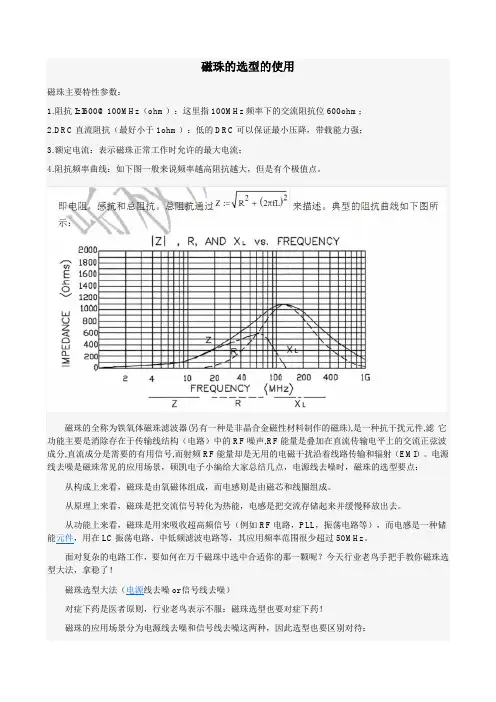

磁珠的选型的使用磁珠主要特性参数：1.阻抗IzI600@100MHz（ohm）：这里指100MHz频率下的交流阻抗位600ohm；2.DRC直流阻抗（最好小于1ohm）：低的DRC可以保证最小压降，带载能力强；3.额定电流：表示磁珠正常工作时允许的最大电流；4.阻抗频率曲线：如下图一般来说频率越高阻抗越大，但是有个极值点。
磁珠的全称为铁氧体磁珠滤波器(另有一种是非晶合金磁性材料制作的磁珠),是一种抗干扰元件,滤它功能主要是消除存在于传输线结构（电路）中的RF噪声,RF能量是叠加在直流传输电平上的交流正弦波成分,直流成分是需要的有用信号,而射频RF能量却是无用的电磁干扰沿着线路传输和辐射（EMI）。
电源线去噪是磁珠常见的应用场景，硕凯电子小编给大家总结几点，电源线去噪时，磁珠的选型要点：从构成上来看，磁珠是由氧磁体组成，而电感则是由磁芯和线圈组成。
从原理上来看，磁珠是把交流信号转化为热能，电感是把交流存储起来并缓慢释放出去。
从功能上来看，磁珠是用来吸收超高频信号（例如RF电路，PLL，振荡电路等），而电感是一种储能元件，用在LC振荡电路、中低频滤波电路等，其应用频率范围很少超过50MHz。
面对复杂的电路工作，要如何在万千磁珠中选中合适你的那一颗呢？今天行业老鸟手把手教你磁珠选型大法，拿稳了！磁珠选型大法（电源线去噪or信号线去噪）对症下药是医者原则，行业老鸟表示不服：磁珠选型也要对症下药！磁珠的应用场景分为电源线去噪和信号线去噪这两种，因此选型也要区别对待：用于电源线去噪时应注意以下几点第一，你要知道开关电源的工作频率。
一般来讲，电源产生的辐射EMI噪声，通常在小于100MHz-300MHz之间。
因此，选磁珠要选峰值频率小于300MHz低频型的磁珠。
第二，你要知道电源的工作电流。
对于那些放置于开关或非直流信号的磁珠，通常要讲交流信号转换有效值，以此来选择磁珠的额定电流。
额定电流值也是电源线磁珠最大的选择要点。

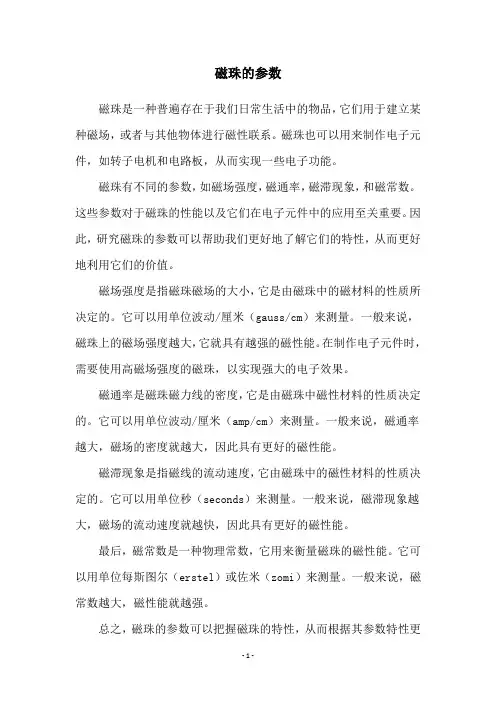

磁珠的参数
磁珠的参数磁珠是一种普遍存在于我们日常生活中的物品，它们用于建立某种磁场，或者与其他物体进行磁性联系。
磁珠也可以用来制作电子元件，如转子电机和电路板，从而实现一些电子功能。
磁珠有不同的参数，如磁场强度，磁通率，磁滞现象，和磁常数。
这些参数对于磁珠的性能以及它们在电子元件中的应用至关重要。
因此，研究磁珠的参数可以帮助我们更好地了解它们的特性，从而更好地利用它们的价值。
磁场强度是指磁珠磁场的大小，它是由磁珠中的磁材料的性质所决定的。
它可以用单位波动/厘米（gauss/cm）来测量。
一般来说，磁珠上的磁场强度越大，它就具有越强的磁性能。
在制作电子元件时，需要使用高磁场强度的磁珠，以实现强大的电子效果。
磁通率是磁珠磁力线的密度，它是由磁珠中磁性材料的性质决定的。
它可以用单位波动/厘米（amp/cm）来测量。
一般来说，磁通率越大，磁场的密度就越大，因此具有更好的磁性能。
磁滞现象是指磁线的流动速度，它由磁珠中的磁性材料的性质决定的。
它可以用单位秒（seconds）来测量。
一般来说，磁滞现象越大，磁场的流动速度就越快，因此具有更好的磁性能。
最后，磁常数是一种物理常数，它用来衡量磁珠的磁性能。
它可以用单位每斯图尔（erstel）或佐米（zomi）来测量。
一般来说，磁常数越大，磁性能就越强。
总之，磁珠的参数可以把握磁珠的特性，从而根据其参数特性更好地应用于电子领域。
我们可以通过实验和研究来测量磁珠的参数，并进行改进，使其更有效地用于电子领域。
通过对磁珠参数的研究，我们可以更好地使用磁珠，从而让电子元件达到更好的效果。
磁珠的参数
500阻抗（一般为100MHz时），50 ohm。
其产品参数主要有三项：
阻抗[Z]@100MHz (ohm) : Typical 50, Minimum 37;
直流电阻DC Resistance (m ohm): Maximum 20;
额定电流Rated Current (mA): 2500.
有的磁珠上有多个孔洞，用导线穿过可增加组件阻抗（穿过磁珠次数的平方），不过在高频时所增加的抑制噪声能力不可能如预期的多，而用多串联几个磁珠的办法会好些。
铁氧体是磁性材料，会因通过电流过大而产生磁饱和，导磁率急剧下降。大电流滤波应采用结构上专门设计的磁珠，还要注意其散热措施。
铁氧体磁珠不仅可用于电源电路中滤除高频噪声（可用于直流和交流输出），还可广泛应用于其它电路，其体积可以做得很小。特别是在数字电路中，由于脉冲信号含有频率很高的高次谐波，也是电路高频辐射的主要根源，所以可在这种场合发挥磁珠的作用。
铁氧体磁珠还广泛应用于信号电缆的噪声滤除。
以常用于电源滤波的HH-1H3216-500为例，其型号各字段含义依次为：
HH是其一个系列，主要用于电源滤波，用于信号线是HB系列；
1表示一个组件封装了一个磁珠，若为4则是并排封装四个的；
H表示组成物质，H、C、M为中频应用（50－200MHz），
T低频应用（50MHz），S高频应用（200MHz）；
磁珠的参数
概念:
采用在高频段具有良好阻抗特性的铁氧体材料烧结面成，专用于抑制信号线、电源线上的高频噪声和尖峰干扰，还具有吸收静电脉冲的能力。
主要参数:
标称值:因为磁珠的单位是按照它在某一频率产生的阻抗来标称的，阻抗的单位也是欧姆.一般以100MHz为标准，比如2012B601，就是指在100MHz的时候磁珠的阻抗为600欧姆。
磁珠的参数
磁珠的参数磁珠是一种磁性材料，它可以用来控制和监控机器的操作。
磁珠被广泛应用于工业生产，用于精准、高效可靠的操作。
磁珠的参数有三种，分别是磁化度、磁失磁强度和磁耐受度。
磁化度是指磁珠本身的磁特性，它是衡量磁珠能够在多大程度上被磁化的量度。
磁失磁强度是指磁珠失去磁力时所达到的强度，也就是指磁珠在失磁时情况下的失磁强度。
磁耐受度指磁珠对外来磁场的耐受能力，它可以提供一种有效的磁性保护，使磁珠免受外界磁场的侵袭而不受损坏。
磁化度是磁珠的关键性参数。
磁化度的高低决定了磁珠的磁能效率，也影响着磁珠的使用寿命。
磁珠的磁化度太低则容易失磁，而磁化度太高则会损害磁珠的寿命。
因此，对于磁珠的磁化度的选择要根据不同的应用情况进行精确的选择，以确保磁珠的最佳使用效果。
磁失磁强度也是磁珠的重要参数。
它可以衡量磁珠在失磁时的磁场强度，这也是决定磁珠是否能够完成预定的操作的关键。
正常情况下，越高的磁失磁强度意味着越强的磁力，性能也会更稳定。
同样的，磁失磁强度的选择也要仔细考虑清楚，以确保机器可以正常工作。
最后，磁耐受度也是磁珠参数中重要的一项。
磁耐受度可以提供有效的磁场保护，保护磁珠免受外界无关的磁场的干扰，从而保证磁珠的正常测量和控制。
磁耐受度的选择也要根据使用场合来考虑，以选择最合适的磁耐受度参数。
总之，磁珠的三大参数都起着至关重要的作用，而其中的参数选择也直接影响到磁珠的实际应用效果，因此在使用磁珠时要特别注意观察磁珠的参数，以避免可能的安全和性能问题。
磁珠因其特殊的磁性特征，具有极高的应用价值，从而在各行各业的操作中都占据着重要地位，精准控制磁珠的参数，更是确保机器工作时的重要因素。
因此，在使用磁珠时，要重视磁珠参数的选择，以确保使用效率和安全性。
磁珠选型参数
磁珠选型参数磁珠选型参数对于实现良好的磁性性能至关重要。
在进行磁珠选型时，需要考虑以下几个方面的参数：形状、尺寸、材料和磁性特性。
首先，形状是磁珠选型的重要因素之一。
常见的磁珠形状包括球形、圆柱形、饼状等。
不同形状的磁珠在应用中具有不同的优势。
球形磁珠在流体中具有良好的悬浮性和混合性，适用于生物、药物等领域中的搅拌和分离应用。
圆柱形磁珠则具有较大的接触面积，适用于固定化酶或其他生物活性物质的应用。
饼状磁珠常用于磁性分离领域，可以通过外部磁场实现磁性分离。
其次，尺寸是磁珠选型的另一个关键参数。
磁珠的尺寸直接影响其磁性性能和应用场景。
较大尺寸的磁珠具有较高的磁力和分离效率，但会增加系统的体积和重量。
较小尺寸的磁珠则更容易悬浮和分散在溶液中，适用于微流控和生物分析等领域。
因此，在选择磁珠尺寸时，需要根据具体应用需求综合考虑。
材料是磁珠选型中的关键因素之一。
目前市场上常见的磁珠材料包括氧化铁、氧化镍、氧化铁—氧化镍等。
不同材料的磁珠具有不同的饱和磁化强度和矫顽力。
氧化铁磁珠饱和磁化强度较低，适用于低场磁性分离领域；氧化镍磁珠具有较高的矫顽力和饱和磁化强度，适用于高场强磁性分离。
氧化铁—氧化镍磁珠则结合了两者的优势，具有较高的磁性性能和稳定性。
最后，磁性特性是磁珠选型中需要考虑的重要参数。
磁性特性包括磁化强度、剩余磁化、矫顽力等。
磁化强度决定了磁珠的吸附能力和分离效率，剩余磁化和矫顽力则反映了磁珠在外加磁场下的磁化程度和稳定性。
在应用中，需要根据具体需求选择合适的磁性特性参数，以获得理想的分离效果和操作稳定性。
综上所述，磁珠选型参数对于实现良好的磁性性能至关重要。
在选型过程中，我们需要综合考虑形状、尺寸、材料和磁性特性等因素，以选择最适合特定应用场景的磁珠。
只有选择合适的磁珠参数，才能确保磁性分离等应用的高效运行。
希望本文的内容能够为磁珠选型提供生动、全面且有指导意义的参考。
磁珠 参数
磁珠参数
磁珠是一种专用于抑制信号线、电源线上的高频噪声和尖峰干扰的电子元件，还具有吸收静电脉冲的能力。
以下是磁珠的主要参数介绍：
- 直流电阻（DC Resistance，Mohm）：指直流电流通过磁珠时，磁珠呈现的电阻值。
- 额定电流（Rated Current，mA）：表示磁珠正常工作时的最大允许电流。
- 阻抗（Z）@100MHz（ohm）：指频率为100MHz时的磁珠对应的阻抗。
- 电阻-频率特性：描述电阻值随频率变化的曲线。
- 感抗-频率特性：描述感抗随频率变化的曲线。
在实际应用中，磁珠会随着频率的改变以及电流的变化，发生阻抗相应的变化。
因此，选择合适的磁珠需要综合考虑其参数和实际需求。
磁珠参数选择
以常用于电源滤波的HH-1H3216-500为例，其型号各字段含义依次为：
HH 是其一个系列，主要用于电源滤波，用于信号线是HB系列；
1 表示一个组件封装了一个磁珠，若为4则是并排封装四个的；
H 表示组成物质，H、C、M为中频应用（50－200MHz），
直流电阻DC Resistance (m ohm): Maximum 20;
额定电流Rated Current (mA): 2500.
概念:
采用在高频段具有良好阻抗特性的铁氧体材料烧结面成，专用于抑制信号线、电源线上的高频噪声和尖峰干扰，还具有吸收静电脉冲的能力。
主要参数:
标称值:因为磁珠的单位是按照它在某一频率产生的阻抗来标称的，阻抗的单位也是欧姆 .一般以100MHz为标准，比如2012B601，就是指在100MHz的时候磁珠的阻抗为600欧姆。
磁珠由氧磁体组成，电感由磁心和线圈组成，磁珠把交流信号转化为热能，电感把交流存储起来，缓慢的释放出去。
磁珠对高频信号才有较大阻碍作用，一般规格有100欧/100mMHZ ,它在低频时电阻比电感小得多。
铁氧体磁珠 (Ferrite Bead) 是目前应用发展很快的一种抗干扰பைடு நூலகம்件，廉价、易用，滤除高频噪声效果显着。
有的磁珠上有多个孔洞，用导线穿过可增加组件阻抗（穿过磁珠次数的平方），不过在高频时所增加的抑制噪声能力不可能如预期的多，而用多串联几个磁珠的办法会好些。
铁氧体是磁性材料，会因通过电流过大而产生磁饱和，导磁率急剧下降。大电流滤波应采用结构上专门设计的磁珠，还要注意其散热措施。
铁氧体磁珠不仅可用于电源电路中滤除高频噪声（可用于直流和交流输出），还可广泛应用于其它电路，其体积可以做得很小。特别是在数字电路中，由于脉冲信号含有频率很高的高次谐波，也是电路高频辐射的主要根源，所以可在这种场合发挥磁珠的作用。
磁珠参数及作用
一、磁珠的参数概念:采用在高频段具有良好阻抗特性的铁氧体材料烧结面成，专用于抑制信号线、电源线上的高频噪声和尖峰干扰，还具有吸收静电脉冲的能力。
主要参数:标称值:因为磁珠的单位是按照它在某一频率产生的阻抗来标称的，阻抗的单位也是欧姆 .一般以100MHz 为标准，比如2012B601，就是指在100MHz的时候磁珠的阻抗为600欧姆。
额定电流:额定电流是指能保证电路正常工作允许通过电流.电感与磁珠的区别:有一匝以上的线圈习惯称为电感线圈,少于一匝（导线直通磁环）的线圈习惯称之为磁珠;电感是储能元件,而磁珠是能量转换（消耗）器件;电感多用于电源滤波回路,磁珠多用于信号回路,用于EMC对策;磁珠主要用于抑制电磁辐射干扰,而电感用于这方面则侧重于抑制传导性干扰.两者都可用于处理EMC、EMI 问题;电感一般用于电路的匹配和信号质量的控制上.在模拟地和数字地结合的地方用磁珠.磁珠有很高的电阻率和磁导率，他等效于电阻和电感串联，但电阻值和电感值都随频率变化。
他比普通的电感有更好的高频滤波特性，在高频时呈现阻性，所以能在相当宽的频率范围内保持较高的阻抗，从而提高调频滤波效果。
作为电源滤波，可以使用电感。
磁珠的电路符号就是电感但是型号上可以看出使用的是磁珠在电路功能上，磁珠和电感是原理相同的，只是频率特性不同罢了磁珠由氧磁体组成，电感由磁心和线圈组成，磁珠把交流信号转化为热能，电感把交流存储起来，缓慢的释放出去。
磁珠对高频信号才有较大阻碍作用，一般规格有100欧/100mMHZ ,它在低频时电阻比电感小得多。
铁氧体磁珠(Ferrite Bead) 是目前应用发展很快的一种抗干扰组件，廉价、易用，滤除高频噪声效果显着。
在电路中只要导线穿过它即可（我用的都是象普通电阻模样的，导线已穿过并胶合，也有表面贴装的形式，但很少见到卖的）。
当导线中电流穿过时，铁氧体对低频电流几乎没有什么阻抗，而对较高频率的电流会产生较大衰减作用。
链霉亲和素纳米磁珠说明书
版本2022/09/08（02）
链霉亲和素纳米磁珠（100-300nm ）说明书1/1链霉亲和素纳米磁珠（100-300nm ）产品说明书
【产品名称】链霉亲和素纳米磁珠（100-300nm ）
【英文名称】Streptavidin Nano Magnetic Beads (100-300nm)
【订货信息】
纳米磁珠/纯水【简介】
东纳生物科技有限公司提供链霉亲和素纳米磁珠（100-300nm ），链霉亲和素磁珠可与生物素化的多肽、蛋白、抗体等生物配体高效偶联，应用于免疫分析、基因分析和纯化PCR 产物等。
【产品参数】
图1：100nm 链霉亲和素磁珠扫描电镜（左图，100±10nm ）、200nm 链霉亲和素磁珠扫描电镜（中图，
220±30nm ）以及300nm 链霉亲和素磁珠扫描电镜（右图，310±20nm ）。
【注意事项】
1.磁珠取用前应充分混匀，防止取用改变磁珠浓度，避免长时间超声对磁珠表面破坏；
2.磁珠取用后，使用前请进行磁分离并用纯水或所用缓冲溶液清洗2-3遍；
3.磁珠使用和保存过程中应避免冻融。
【生产单位】
公司名称
南京东纳生物科技有限公司地址
南京市江宁区龙眠大道568号南京生命科技小镇5号楼北楼6楼邮政编码
210000电话号码
025********电子邮箱
**************公司网站。
磁珠的原理、特点、工作方式及选用详解
磁珠的原理、特点、工作方式及选用详解一、磁珠的原理磁珠的主要原料为铁氧体。
铁氧体是一种立方晶格结构的亚铁磁性材料。
铁氧体材料为铁镁合金或铁镍合金，它的制造工艺和机械性能与陶瓷相似，颜色为灰黑色。
电磁干扰滤波器中经常使用的一类磁芯就是铁氧体材料，许多厂商都提供专门用于电磁干扰抑制的铁氧体材料。
这种材料的特点是高频损耗非常大，具有很高的导磁率，他可以是电感的线圈绕组之间在高频高阻的情况下产生的电容最小。
对于抑制电磁干扰用的铁氧体，最重要的性能参数为磁导率μ和饱和磁通密度Bs。
磁导率μ可以表示为复数，实数部分构成电感，虚数部分代表损耗，随着频率的增加而增加。
因此，它的等效电路为由电感L和电阻R组成的串联电路，L和R都是频率的函数。
当导线穿过这种铁氧体磁芯时，所构成的电感阻抗在形式上是随着频率的升高而增加，但是在不同频率时其机理是完全不同的。
在低频段，阻抗由电感的感抗构成，低频时R很小，磁芯的磁导率较高，因此电感量较大，L起主要作用，电磁干扰被反射而受到抑制，并且这时磁芯的损耗较小，整个器件是一个低损耗、高Q特性的电感，这种电感容易造成谐振因此在低频段，有时可能出现使用铁氧体磁珠后干扰增强的现象。
在高频段，阻抗由电阻成分构成，随着频率升高，磁芯的磁导率降低，导致电感的电感量减小，感抗成分减小。
但是，这时磁芯的损耗增加，电阻成分增加，导致总的阻抗增加，当高频信号通过铁氧体时，电磁干扰被吸收并转换成热能的形式耗散掉。
铁氧体抑制元件广泛应用于印制电路板、电源线和数据线上。
如在印制板的电源线入口端加上铁氧体抑制元件，就可以滤除高频干扰。
铁氧体磁环或磁珠专用于抑制信号线、电源线上的高频干扰和尖峰干扰，它也具有吸收静电放电脉冲干扰的能力。
两个元件的数值大小与磁珠的长度成正比，而且磁珠的长度对抑制效果有明显影响，磁珠长度越长抑制效果越好。
二、磁珠的结构特点当导线中电流穿过时，铁氧体对低频电流几乎没有什么阻抗，而对较高频率的电流会产生较大衰减作用。
磁珠电感值
磁珠电感值磁珠电感值是指磁珠所具有的电感性质，也可以理解为磁珠对电流变化的响应能力。
磁珠电感值是电子元件中常见的性能参数之一，它对于电路的工作稳定性和性能起着重要的作用。
磁珠是一种绕制成环状的线圈，通常由铁氧体或软磁性材料制成。
磁珠具有较高的磁导率和低的损耗，使得其能够有效地储存磁场能量。
当通过磁珠的电流发生变化时，磁场也会发生变化，这就导致了磁珠弯折磁感应线的现象，从而产生电动势和感应电流。
这种感应作用使得磁珠具有较高的电感值。
磁珠的电感值通常用亨利（H）为单位来表示。
在实际应用中，常见的磁珠电感值范围从数十纳亨到数百微亨不等。
磁珠的电感值取决于多个因素，包括磁珠的材料、尺寸、线圈的匝数以及电流频率等。
首先，磁珠的材料对电感值起着决定性的影响。
不同材料的磁珠具有不同的磁导率和饱和磁感应强度，这也使得它们的电感值存在差异。
常见的磁珠材料包括铁氧体、铁氧体/铁素体复合材料和磁性金属等。
铁氧体是一种常用的磁珠材料，它具有较高的磁导率和低的损耗，因此能够提供较大的电感值。
其次，磁珠的尺寸也对电感值有一定的影响。
磁珠的尺寸决定了线圈的匝数和磁场的分布情况，从而影响到线圈的自感和互感。
一般来说，磁珠的直径和长度越大，电感值也越大。
然而，在实际应用中，需要综合考虑到电路的尺寸和成本等因素，选择合适的磁珠尺寸。
此外，磁珠所接触的电流频率也会对其电感值产生影响。
当电流频率较低时，磁场的变化较为缓慢，磁感应线张量相对较小，因此磁珠的电感值相对较大。
反之，当电流频率较高时，磁场的变化较为快速，磁感应线张量相对较大，磁珠的电感值相对较小。
这是因为随着频率的增加，磁感应线无法完全跟随电流变化，导致磁珠对电流变化的响应能力下降。
磁珠的电感值在电路设计中起着重要的作用。
首先，电感值决定了磁珠对电流变化的响应速度。
较大的电感值可以提供较强的阻抗来限制电流的变化速度，从而起到稳定电流的作用。
其次，电感值决定了线圈的自感和互感。
穿心磁珠参数
穿心磁珠参数
阻抗：穿心磁珠的阻抗通常以ohm为单位，表示其在特定频率下的电阻和感抗之和。
在低频时，阻抗值较高；而在高频时，阻抗值会降低。
额定电流：额定电流是指在规定的工作温度下，磁珠能够长时间承受的最大电流。
这个参数是选择穿心磁珠的重要依据之一，因为它决定了磁珠的散热性能和使用寿命。
额定电压：额定电压是指磁珠所能承受的最大电压。
这个参数也是选择磁珠时需要考虑的重要因素之一，因为它直接影响到磁珠的安全使用范围。
频率范围：频率范围是指磁珠能够有效抑制噪声的频率范围。
这个参数对于选择适合特定应用场景的磁珠非常重要。
直流电阻：直流电阻是指在直流电流下磁珠的电阻值。
这个参数对于选择适合特定应用场景的磁珠也非常重要，因为它决定了磁珠的功耗和发热情况。
感抗：感抗是指磁珠在特定频率下的感抗值。
这个参数也是选择适合特定应用场景的磁珠时需要考虑的因素之一。
绝缘电阻：绝缘电阻是指磁珠在正常工作状态下，其外壳与内部电路之间的电阻值。
这个参数是评价磁珠电气性能的重要指标之一。
除了以上这些参数，还需要考虑磁珠的封装尺寸、工作温度、材料等因素，这些因素都会影响磁珠的性能和使用寿命。
在选择适合特定应用场景的穿心磁珠时，需要综合考虑这些因素，并选择具有良好口碑和可靠性能的磁珠品牌和型号。
磁珠选型参数
磁珠选型参数
（原创实用版）
目录
1.磁珠的定义和作用
2.磁珠选型的重要性
3.磁珠选型的参数
4.如何根据参数选择合适的磁珠
正文
磁珠是一种广泛应用于电子元器件中的磁性材料，其主要作用是储存和传输磁信号。
在电子设备中，磁珠被用于磁头、磁传感器、磁隔离器等部件，以实现对磁信号的检测和处理。
因此，磁珠的选型对于电子设备的性能至关重要。
磁珠选型的重要性主要体现在以下几个方面：首先，磁珠的选型直接影响到电子设备的磁性能，如磁信号的传输效率、磁头的灵敏度等；其次，磁珠的选型还会影响到电子设备的功耗和可靠性，因为磁珠的磁性能会直接影响到设备的工作电流和抗干扰能力；最后，磁珠的选型还会影响到电子设备的成本，因为不同性能的磁珠价格相差较大。
磁珠选型的参数主要包括磁珠的磁性能、尺寸、形状、材质等。
磁珠的磁性能主要包括剩磁、矫顽力、磁导率等参数，这些参数决定了磁珠的磁信号传输效率和磁头灵敏度。
磁珠的尺寸和形状决定了磁珠的磁路设计和安装方式，影响设备的功耗和可靠性。
磁珠的材质决定了磁珠的磁性能和使用寿命，影响设备的成本和可靠性。
如何根据参数选择合适的磁珠呢？首先，需要根据设备的磁性能要求，选择具有合适剩磁和矫顽力的磁珠。
其次，需要根据设备的尺寸和形状要求，选择具有合适尺寸和形状的磁珠。
最后，需要根据设备的成本和可靠性要求，选择具有合适材质和价格的磁珠。
在选择磁珠时，还需要考虑到
磁珠的磁路设计和安装方式，以确保设备的功耗和可靠性。
磁珠电感值
磁珠电感值
磁珠的电感值是指磁珠的电感性能参数，它是电子元器件中磁珠的一个重要指标。
磁珠电感值决定了磁珠在电路中的信号传输效果和电磁干扰抑制能力。
磁珠电感值的计算方法是通过测量磁珠的感抗和容抗来得到的。
感抗是磁珠对交流电流的阻碍作用，而容抗则是磁珠对交流电流的储存作用。
此外，磁珠的电感值由芯材、芯形、线圈参数等多方面因素决定，可以通过公式进行计算：L = n^2 ×µ ×Al。
其中，L表示磁珠的电感值，单位是微亨(μH)；n表示绕线匝数；µ表示铁氧体芯的相对磁导率；Al表示铁氧体芯的一个特性参数，单位是纳亚/匝^2，可以从芯的参数手册中查到。
磁珠电感值广泛应用于通讯、计算机、家电等领域。
在通讯领域，磁珠电感值对信号传输速度和传输距离有着重要影响；在计算机领域，磁珠电感值则直接影响到计算机的运行速度和稳定性；在家电领域，磁珠电感值则关系到家电产品的性能和可靠性。
磁珠 参数
磁珠参数1. 磁珠的概述磁珠是一种常用于生物医学领域的功能性纳米材料，具有磁性和球形结构。
其独特的性质使其在生物分离、药物传递、磁性共振成像等领域具有广泛的应用。
磁珠的参数是指影响其性能和应用的关键参数，包括粒径、磁性、表面修饰等。
2. 磁珠参数的影响因素2.1 粒径磁珠的粒径是指其直径的大小，通常以纳米为单位。
粒径的大小直接影响磁珠的表面积和磁性能。
一般来说，较小的磁珠具有更大的表面积，有利于吸附更多的目标物质。
同时，较小的磁珠还具有更高的磁响应度，能够更好地实现磁场的操控和控制。
但是，过小的粒径可能会导致磁珠的磁性能下降和磁场的不均匀性增加。
2.2 磁性磁珠的磁性是指其对外加磁场的响应能力。
通常，磁珠由磁性核心和包裹在外层的材料组成。
常见的磁性核心材料包括铁氧体、金属和合金等。
磁性核心的选择决定了磁珠的磁性能，如饱和磁化强度、矫顽力等。
较高的磁性能可以提高磁珠的分离效率和灵敏度。
2.3 表面修饰磁珠的表面修饰是指在磁珠表面引入功能性分子或化学基团，以实现对目标物质的选择性吸附和识别。
常见的表面修饰方法包括共价键合、物理吸附和磁性包覆等。
表面修饰的选择取决于目标物质的特性和应用需求。
合理的表面修饰可以提高磁珠的选择性和稳定性。
3. 磁珠参数的测量方法3.1 粒径测量磁珠的粒径可以通过多种方法进行测量，如透射电子显微镜（TEM）、扫描电子显微镜（SEM）和动态光散射（DLS）等。
TEM和SEM可以直接观察磁珠的形貌和粒径分布，但需要样品制备和显微镜操作技术。
DLS是一种非侵入性的测量方法，可以通过分析磁珠悬浮液中的光散射来获得粒径信息。
3.2 磁性测量磁珠的磁性可以通过磁化曲线测量和霍尔效应测量等方法进行表征。
磁化曲线测量可以得到磁珠的磁化强度、矫顽力和磁导率等参数。
霍尔效应测量可以测量磁珠在外加磁场下的磁场强度变化，从而得到磁珠的磁导率和磁饱和度等信息。
3.3 表面修饰分析磁珠的表面修饰可以通过傅里叶变换红外光谱（FT-IR）、X射线光电子能谱（XPS）和扫描电子显微镜（SEM）等方法进行分析。
磁珠的电流参数
磁珠的电流参数磁珠是一种常用的材料，具有良好的磁性能。
在电流参数方面，磁珠的电流容纳能力、电流饱和度和电流密度是我们需要关注的重要参数。
电流容纳能力是磁珠的一个重要指标，它表示磁珠能够承受的最大电流。
电流容纳能力越大，表示磁珠能够在更大的电流下工作，具有更好的稳定性和可靠性。
磁珠的电流容纳能力与其材料的导电性能、结构设计和尺寸有关。
通常情况下，磁珠的电流容纳能力会在产品规格书中明确标明。
电流饱和度是指磁珠在一定电流下磁化达到饱和的程度。
电流饱和度是磁珠的一个重要参数，它决定了磁珠在特定工作条件下的磁场强度。
电流饱和度与磁珠材料的磁性能有关，通常用于评估磁珠的磁化特性。
较高的电流饱和度意味着磁珠在较小的电流下就能达到饱和状态，具有更好的磁化效果。
电流密度是指单位面积内通过磁珠的电流量。
电流密度是磁珠的电流承载能力的一个重要指标，它与磁珠的尺寸和导电性能有关。
较大的电流密度意味着磁珠能够承受更大的电流，具有更高的功率处理能力。
磁珠的电流参数对于其在磁场生成、电磁传感器、电磁隔离等应用中起着重要的作用。
在磁场生成中，磁珠的电流容纳能力决定了其能够承受的最大电流，从而影响磁场的强度。
在电磁传感器中，磁珠的电流饱和度决定了其灵敏度和稳定性，影响着传感器的工作性能。
在电磁隔离中，磁珠的电流密度决定了其能够承受的电流量，从而影响隔离效果和安全性。
磁珠的电流参数还受到温度的影响。
随着温度的升高，磁珠的电流容纳能力和电流饱和度可能会下降，电流密度可能会增加。
因此，在实际应用中，需要考虑磁珠的温度特性，选择合适的工作温度范围。
磁珠的电流参数是评估其电性能和应用性能的重要指标。
电流容纳能力、电流饱和度和电流密度是我们需要关注的重要参数，它们决定了磁珠在不同工作条件下的电流承载能力、磁化效果和功率处理能力。
在实际应用中，我们需要根据具体要求选择合适的磁珠，并合理设计电路，以确保磁珠能够正常工作并发挥最佳性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
500阻抗（一般为100MHz时），50 ohm。
其产品参数主要有三项：
阻抗[Z]@100MHz (ohm) : Typical 50, Minimum 37;
直流电阻DC Resistance (m ohm): Maximum 20;
额定电流Rated Current (mA): 2500.
5.4插件磁珠
规格：RH3.5
一、铁氧体叠层贴片式型磁珠（普通型）
型号实例：CBG 201来自09 U 121 T①②③④⑤
型号说明：
①
（product）
CBG Multilayer ordinary chip beads
②
L×W×T×）(mm)
Dimensisons
100505
160808
201209
321611
322513
451616
453215 1.0×0.5×0.5
1.6×0.8×0.8
2.0×1.2×0.9
3.2×1.6×1.1
3.2×2.5×1.3
4.5×1.6×1.6
4.5×3.2×1.5
③
Material Code
U
④
感量（(μH）
Inductance
Example）
110
121
221
贴片磁珠的识别方法
种类：CBG（普通型）阻抗：5Ω～3KΩ
CBH（大电流）阻抗：30Ω～120Ω
CBY（尖峰型）阻抗：5Ω～2KΩ
个别示意图：贴片磁珠贴片大电流磁珠
规格：0402/0603/0805/1206/1210/1806（贴片磁珠）
规格：SMB302520/SMB403025/SMB853025（贴片大电流磁珠）
有的磁珠上有多个孔洞，用导线穿过可增加组件阻抗（穿过磁珠次数的平方），不过在高频时所增加的抑制噪声能力不可能如预期的多，而用多串联几个磁珠的办法会好些。
铁氧体是磁性材料，会因通过电流过大而产生磁饱和，导磁率急剧下降。大电流滤波应采用结构上专门设计的磁珠，还要注意其散热措施。
铁氧体磁珠不仅可用于电源电路中滤除高频噪声（可用于直流和交流输出），还可广泛应用于其它电路，其体积可以做得很小。特别是在数字电路中，由于脉冲信号含有频率很高的高次谐波，也是电路高频辐射的主要根源，所以可在这种场合发挥磁珠的作用。
铁氧体磁珠还广泛应用于信号电缆的噪声滤除。
以常用于电源滤波的HH-1H3216-500为例，其型号各字段含义依次为：
HH是其一个系列，主要用于电源滤波，用于信号线是HB系列；
1表示一个组件封装了一个磁珠，若为4则是并排封装四个的；
H表示组成物质，H、C、M为中频应用（50－200MHz），
T低频应用（50MHz），S高频应用（200MHz）；
电感一般用于电路的匹配和信号质量的控制上.在模拟地和数字地结合的地方用磁珠.
磁珠有很高的电阻率和磁导率，他等效于电阻和电感串联，但电阻值和电感值都随频率变化。他比普通的电感有更好的高频滤波特性，在高频时呈现阻性，所以能在相当宽的频率范围内保持较高的阻抗，从而提高调频滤波效果。
作为电源滤波，可以使用电感。磁珠的电路符号就是电感但是型号上可以看出使用的是磁珠在电路功能上，磁珠和电感是原理相同的，只是频率特性不同罢了
额定电流:额定电流是指能保证电路正常工作允许通过电流.
电感与磁珠的区别:
有一匝以上的线圈习惯称为电感线圈,少于一匝（导线直通磁环）的线圈习惯称之为磁珠;
电感是储能元件,而磁珠是能量转换（消耗）器件;
电感多用于电源滤波回路,磁珠多用于信号回路,用于EMC对策;
磁珠主要用于抑制电磁辐射干扰,而电感用于这方面则侧重于抑制传导性干扰.两者都可用于处理EMC、EMI问题;
磁珠由氧磁体组成，电感由磁心和线圈组成，磁珠把交流信号转化为热能，电感把交流存储起来，缓慢的释放出去。
磁珠对高频信号才有较大阻碍作用，一般规格有100欧/100mMHZ ,它在低频时电阻比电感小得多。
铁氧体磁珠(Ferrite Bead)是目前应用发展很快的一种抗干扰组件，廉价、易用，滤除高频噪声效果显着。
在电路中只要导线穿过它即可（我用的都是象普通电阻模样的，导线已穿过并胶合，也有表面贴装的形式，但很少见到卖的）。当导线中电流穿过时，铁氧体对低频电流几乎没有什么阻抗，而对较高频率的电流会产生较大衰减作用。高频电流在其中以热量形式散发，其等效电路为一个电感和一个电阻串联，两个组件的值都与磁珠的长度成比例。磁珠种类很多，制造商应提供技术指标说明，特别是磁珠的阻抗与频率关系的曲线。
102
11
120
220
1000
⑤
包装方式
T
B
卷带盘装
Tape&Reel
散装Bulk
磁珠的参数
概念:
采用在高频段具有良好阻抗特性的铁氧体材料烧结面成，专用于抑制信号线、电源线上的高频噪声和尖峰干扰，还具有吸收静电脉冲的能力。
主要参数:
标称值:因为磁珠的单位是按照它在某一频率产生的阻抗来标称的，阻抗的单位也是欧姆.一般以100MHz为标准，比如2012B601，就是指在100MHz的时候磁珠的阻抗为600欧姆。
