SATWE软件计算结果分析(整理版)
结构设计pkpm软件satwe计算结果分析 (2)
结构设计pkpm软件SATWE计算结果分析SATWE软件计算结果分析一、位移比、层间位移比控制规范条文:新高规的4.3.5条规定,楼层竖向构件的最大水平位移和层间位移角,A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍;且A级高度高层建筑不应大于该楼层平均值的1.5倍,B级高度高层建筑、混合结构高层建筑及复杂高层建筑,不应大于该楼层平均值的1.4倍。
高规4.6.3条规定,高度不大于150m的高层建筑,其楼层层间最大位移与层间之比(即最大层间位移角)Δu/h应满足以下要求:结构休系Δu/h限值框架 1/550框架-剪力墙,框架-核心筒 1/800筒中筒,剪力墙 1/1000框支层 1/1000名词释义:(1)位移比:即楼层竖向构件的最大水平位移与平均水平位移的比值。
(2)层间位移比:即楼层竖向构件的最大层间位移角与平均层间位移角的比值。
其中:最大水平位移:墙顶、柱顶节点的最大水平位移。
平均水平位移:墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。
层间位移角:墙、柱层间位移与层高的比值。
最大层间位移角:墙、柱层间位移角的最大值。
平均层间位移角:墙、柱层间位移角的最大值与最小值之和除2。
控制目的:高层建筑层数多,高度大,为了保证高层建筑结构具有必要的刚度,应对其最大位移和层间位移加以控制,主要目的有以下几点:1.保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。
2.保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。
3.控制结构平面规则性,以免形成扭转,对结构产生不利影响。
结构位移输出文件(WDISP.OUT)Max-(X)、Max-(Y)----最大X、Y向位移。
(mm)Ave-(X)、Ave-(Y)----X、Y平均位移。
(mm)Max-Dx ,Max-Dy : X,Y方向的最大层间位移Ave-Dx ,Ave-Dy : X,Y方向的平均层间位移Ratio-(X)、Ratio-(Y)---- X、Y向最大位移与平均位移的比值。
结构设计pkpm软件SATWE计算结果分析
结构设计pkpm软件SATWE计算结果分析分析与设计参数定义一.总信息1.墙元细分最大控制长度:墙元细分时需要的一个参数,对于尺寸较大的剪力墙,小墙元的边长不得大于给定的限制Dmax,程序限定1.0≤Dmax≤5.0,隐含值Dmax=2.0,Dmax=2.0.对一般工程,Dmax=2.0对于框支剪力墙结构,Dmax=1.5或者1.02.对搜有楼层强制采用刚性楼板假定当计算结构位移比时,需要选择此项。
除了位移比计算,其他的结构分析,设计不应选择此项。
3.墙元侧向节点信息这是墙元刚度矩阵凝聚计算的一个控制参数,若选“出口”墙元的变形协调性好,分析结果符合剪力墙的实际,但计算量较大。
若选“内部”,这时带洞口的墙元两侧边中部的节点为变形不协调点,是对剪力墙的一种简化模拟,精度略逊于前者,但效率高,实用性好,计算量比前者少。
多层结构—(剪力墙较少,工程规模相对较小)选---出口高层结构—内部4.模拟施工加载3计算竖向力,采用分层刚度分层加载模型,与模拟施工加载1类似,只是在分层加载时去掉了没有用的刚度,使其更接近于施工过程。
计算恒载。
5.考虑偶然偏心如果考虑偶然偏心,程序将自动增加计算4个地震工况,分别是质心沿Y正、负向偏移5%的X地震和质心沿X正、负向偏移5%的Y 地震。
6.考虑双向地震作用若考虑,程序自动对X,Y的地震作用效应Sx,Sy进行修改。
Sx←sign(Sx)√Sx2+(0.85Sy)2Sy←sign(Sy)√Sy2+(0.85Sx)27.计算振型个数一般计算振型数应大于9 ,多塔结构多一些。
但是一个规则的两层结构,采用刚性楼板假定,每块刚性楼板只有三个有效动力自由度,整个结构共有6个有效动力自由度,系统自身只有6个特征值,最多取6个8.活荷质量折减系数计算重力荷载代表值时的活荷载组合值系数,缺省取值与荷载组合中的活荷载组合值系数相同(一般为0.5),如果用户需要,也可以自己修改。
9.周期折减系数为了充分考虑框架结构和框架-剪力墙结构的填充墙刚度对计算周期的影响。
结构设计pkpm软件SATWE计算结果分析报告
学习笔记PMCAD中--进入建筑模型与荷载输入:板荷:点《楼面恒载》会有对话框出来,选上自动计算现浇楼板自重,然后在恒载和活载项输入数值即可,一般恒载要看楼面的做法,比如有抹灰,找平,瓷砖,吊顶什么的,在民用建筑中可以输2.0,活载就是查荷载规范。
梁间荷载:PKPM中梁的自重是自己导入的,所以梁间荷载是指梁上有隔墙或者幕墙或者女儿墙之内在建模时不建的构建,把他们折算成均布荷载就行。
比如,一根梁上有隔墙,墙厚200mm,层高3000mm,梁高500mm,如果隔墙自重为11KN/m3,那么恒载为11*(3000-500)*200+墙上抹灰的自重什么的即可。
结构设计pkpm软件SATWE计算结果分析SATWE软件计算结果分析一、位移比、层间位移比控制规范条文:新高规的4.3.5条规定,楼层竖向构件的最大水平位移和层间位移角,A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍;且A级高度高层建筑不应大于该楼层平均值的1.5倍,B级高度高层建筑、混合结构高层建筑及复杂高层建筑,不应大于该楼层平均值的1.4倍。
高规4.6.3条规定,高度不大于150m的高层建筑,其楼层层间最大位移与层间之比(即最大层间位移角)Δu/h应满足以下要求:结构休系Δu/h限值框架 1/550框架-剪力墙,框架-核心筒 1/800筒中筒,剪力墙 1/1000框支层 1/1000名词释义:(1)位移比:即楼层竖向构件的最大水平位移与平均水平位移的比值。
(2)层间位移比:即楼层竖向构件的最大层间位移角与平均层间位移角的比值。
其中:最大水平位移:墙顶、柱顶节点的最大水平位移。
平均水平位移:墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。
层间位移角:墙、柱层间位移与层高的比值。
最大层间位移角:墙、柱层间位移角的最大值。
平均层间位移角:墙、柱层间位移角的最大值与最小值之和除2。
控制目的:高层建筑层数多,高度大,为了保证高层建筑结构具有必要的刚度,应对其最大位移和层间位移加以控制,主要目的有以下几点:1.保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。
satwe软件计算结果分析
SATWE软件计算结果分析SATWE软件是一款应用于聚合物防水材料的计算分析软件,它可以用于预测、计算和分析聚合物防水材料的性质、构造和使用寿命。
本文将从软件的特点、计算方法和计算结果分析三个方面来介绍SATWE软件的应用。
软件特点SATWE软件具有以下特点:多样化的防水材料计算支持SATWE软件可以用于计算多种类型的聚合物防水材料,比如SBS/SBR、HDPE、EVA、EPDM或TPO等。
用户可以选择不同的材料类型,并设置相应的参数来完成计算。
高质量的计算算法该软件采用专业的计算算法和数值模拟方法,可对防水材料进行多维度、多条件的计算和分析,可以预测聚合物材料的热稳定性、拉伸强度、耐磨性、耐老化性、抗紫外线性能等多项指标。
直观的用户界面软件提供了简单直观的用户界面,使操作者能够方便快捷地完成各项计算、设定参数等操作。
计算方法SATWE软件主要基于计算模拟方法来进行计算。
具体地,它采用封闭模型,根据材料的特性特性和使用状态,通过计算材料的物理、化学、力学和动态等指标,来预测和分析材料的性能和使用寿命。
以下是SATWE软件中主要的计算和模拟方法:星形连接模型星形连接模型是SATWE软件的主要计算模型之一,它主要用于分析聚合物防水材料的载荷分布、应变分布、剪切位移、热稳定性等性能。
星形连接模型的优点在于可以近似地模拟材料的本质特性,在一定的误差范围内预测材料的性能,并且可以应对复杂的工程设计情况和操作条件。
热 aging 模拟软件还提供了热 aging 模拟方法,该方法主要用于分析聚合物防水材料在高温环境下的热衰减运动。
通过模拟材料的热异质性、热膨胀系数、热导率等因素,来预测材料的热老化程度和使用寿命。
计算结果分析SATWE软件可以输出多种计算结果,包括各项物理性质的值、计算曲线、表格等。
根据输出结果可以做出如下分析:材料强度预测通过计算材料的拉伸强度、抗裂强度等指标,用户可以预测材料的强度和承重能力,从而更准确地评估材料的使用寿命和安全性。

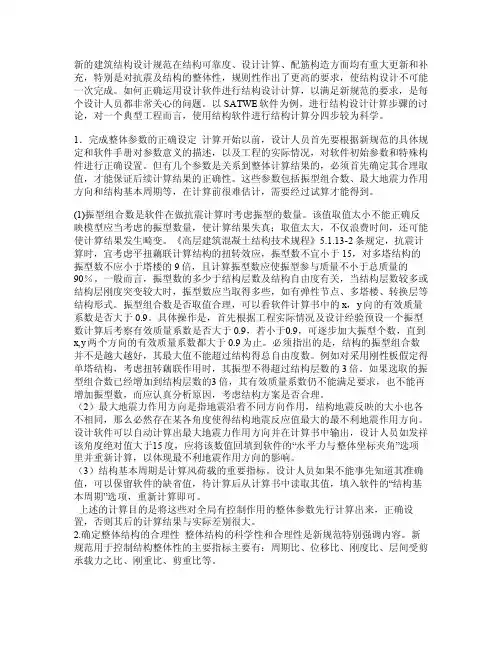

stawe计算结果分析
新的建筑结构设计规范在结构可靠度、设计计算、配筋构造方面均有重大更新和补充,特别是对抗震及结构的整体性,规则性作出了更高的要求,使结构设计不可能一次完成。
如何正确运用设计软件进行结构设计计算,以满足新规范的要求,是每个设计人员都非常关心的问题。
以SAT WE软件为例,进行结构设计计算步骤的讨论,对一个典型工程而言,使用结构软件进行结构计算分四步较为科学。
1.完成整体参数的正确设定计算开始以前,设计人员首先要根据新规范的具体规定和软件手册对参数意义的描述,以及工程的实际情况,对软件初始参数和特殊构件进行正确设置。
但有几个参数是关系到整体计算结果的,必须首先确定其合理取值,才能保证后续计算结果的正确性。
这些参数包括振型组合数、最大地震力作用方向和结构基本周期等,在计算前很难估计,需要经过试算才能得到。
(1)振型组合数是软件在做抗震计算时考虑振型的数量。
该值取值太小不能正确反映模型应当考虑的振型数量,使计算结果失真;取值太大,不仅浪费时间,还可能使计算结果发生畸变。
《高层建筑混凝土结构技术规程》5.1.13-2条规定,抗震计算时,宜考虑平扭藕联计算结构的扭转效应,振型数不宜小于15,对多塔结构的振型数不应小于塔楼的9倍,且计算振型数应使振型参与质量不小于总质量的90%。
一般而言,振型数的多少于结构层数及结构自由度有关,当结构层数较多或结构层刚度突变较大时,振型数应当取得多些,如有弹性节点、多塔楼、转换层等结构形式。
振型组合数是否取值合理,可以看软件计算书中的x,y向的有效质量系数是否大于0.9。
具体操作是,首先根据工程实际情况及设计经验预设一个振型数计算后考察有效质量系数是否大于0.9,若小于0.9,可逐步加大振型个数,直到x,y两个方向的有效质量系数都大于0.9为止。

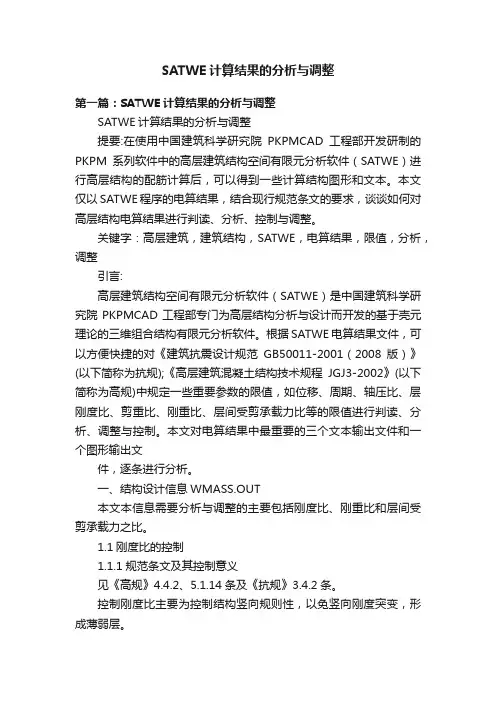

SATWE计算结果的分析与调整
SATWE计算结果的分析与调整第一篇:SATWE计算结果的分析与调整SATWE计算结果的分析与调整提要:在使用中国建筑科学研究院PKPMCAD工程部开发研制的PKPM系列软件中的高层建筑结构空间有限元分析软件(SATWE)进行高层结构的配筋计算后,可以得到一些计算结构图形和文本。
本文仅以SATWE程序的电算结果,结合现行规范条文的要求,谈谈如何对高层结构电算结果进行判读、分析、控制与调整。
关键字:高层建筑,建筑结构,SATWE,电算结果,限值,分析,调整引言:高层建筑结构空间有限元分析软件(SATWE)是中国建筑科学研究院PKPMCAD工程部专门为高层结构分析与设计而开发的基于壳元理论的三维组合结构有限元分析软件。
根据SATWE电算结果文件,可以方便快捷的对《建筑抗震设计规范GB50011-2001(2008版)》(以下简称为抗规);《高层建筑混凝土结构技术规程JGJ3-2002》(以下简称为高规)中规定一些重要参数的限值,如位移、周期、轴压比、层刚度比、剪重比、刚重比、层间受剪承载力比等的限值进行判读、分析、调整与控制。
本文对电算结果中最重要的三个文本输出文件和一个图形输出文件,逐条进行分析。
一、结构设计信息WMASS.OUT本文本信息需要分析与调整的主要包括刚度比、刚重比和层间受剪承载力之比。
1.1刚度比的控制1.1.1规范条文及其控制意义见《高规》4.4.2、5.1.14条及《抗规》3.4.2条。
控制刚度比主要为控制结构竖向规则性,以免竖向刚度突变,形成薄弱层。
1.1.2电算结果判读分析剪切刚度主要用于底部大空间为一层的转换结构(例如一层框支)及地下室嵌固条件的判定,判断地下室嵌固时,依据《高规》5.3.7,地下室其上一层的计算信息中Ratx,Raty结果不应大于0.5。
剪弯刚度主要用于底部大空间为多层的转换结构(例如二层以上框支);通常工程都采用地震剪力与地震层间位移比。
在各层刚心、偏心率、相邻层侧移刚度比等计算信息中Ratx1,Raty1结果大于等于1。
SATWE计算结果分析报告
SATWE软件计算结果分析一、位移比、层间位移比控制规范条文:新高规的4.3.5条规定,楼层竖向构件的最大水平位移和层间位移角,A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍;且A级高度高层建筑不应大于该楼层平均值的1.5倍,B级高度高层建筑、混合结构高层建筑及复杂高层建筑,不应大于该楼层平均值的1.4倍。
高规4.6.3条规定,高度不大于150m的高层建筑,其楼层层间最大位移与层间之比(即最大层间位移角)Δu/h应满足以下要求:结构休系Δu/h限值框架 1/55 0框架-剪力墙,框架-核心筒1/800筒中筒,剪力墙1/1000框支层1/1000 名词释义:(1)位移比:即楼层竖向构件的最大水平位移与平均水平位移的比值。
(2)层间位移比:即楼层竖向构件的最大层间位移角与平均层间位移角的比值。
其中:最大水平位移:墙顶、柱顶节点的最大水平位移。
平均水平位移:墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。
层间位移角:墙、柱层间位移与层高的比值。
最大层间位移角:墙、柱层间位移角的最大值。
平均层间位移角:墙、柱层间位移角的最大值与最小值之和除2。
控制目的:高层建筑层数多,高度大,为了保证高层建筑结构具有必要的刚度,应对其最大位移和层间位移加以控制,主要目的有以下几点:1.保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。
2.保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。
3.控制结构平面规则性,以免形成扭转,对结构产生不利影响。
结构位移输出文件(WDISP.OUT)Max-(X)、Max-(Y)----最大X、Y向位移。
(mm)Ave-(X)、Ave-(Y)----X、Y平均位移。
(mm)Max-Dx ,Max-Dy : X,Y方向的最大层间位移Ave-Dx ,Ave-Dy : X,Y方向的平均层间位移Ratio-(X)、Ratio-(Y)---- X、Y向最大位移与平均位移的比值。
satwe软件计算结果分析
SATWE软件计算结果分析一、位移比、层间位移比控制规范条文:新高规的4.3.5条规定,楼层竖向构件的最大水平位移和层间位移角,A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍;且A级高度高层建筑不应大于该楼层平均值的1.5倍,B级高度高层建筑、混合结构高层建筑及复杂高层建筑,不应大于该楼层平均值的1.4倍。
高规4.6.3条规定,高度不大于150m的高层建筑,其楼层层间最大位移与层间之比(即最大层间位移角)Δu/h应满足以下要求:结构休系Δu/h限值框架1/550框架-剪力墙,框架-核心筒 1/800筒中筒,剪力墙 1/1000框支层 1/1000名词释义:(1)位移比:即楼层竖向构件的最大水平位移与平均水平位移的比值。
(2)层间位移比:即楼层竖向构件的最大层间位移角与平均层间位移角的比值。
其中:最大水平位移:墙顶、柱顶节点的最大水平位移。
平均水平位移:墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。
层间位移角:墙、柱层间位移与层高的比值。
最大层间位移角:墙、柱层间位移角的最大值。
平均层间位移角:墙、柱层间位移角的最大值与最小值之和除2。
控制目的:高层建筑层数多,高度大,为了保证高层建筑结构具有必要的刚度,应对其最大位移和层间位移加以控制,主要目的有以下几点:1.保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。
2.保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。
3.控制结构平面规则性,以免形成扭转,对结构产生不利影响。
结构位移输出文件(WDISP.OUT)Max-(X)、Max-(Y)----最大X、Y向位移。
(mm)Ave-(X)、Ave-(Y)----X、Y平均位移。
(mm)Max-Dx ,Max-Dy : X,Y方向的最大层间位移Ave-Dx ,Ave-Dy : X,Y方向的平均层间位移Ratio-(X)、Ratio-(Y)---- X、Y向最大位移与平均位移的比值。
SATWE软件计算结果分析与调整过程
SATWE软件计算结果分析与调整规范条文:高规的4.3.5新高规的4.3.5条规定,楼层竖向构件的最大水平位移和层间位移角,A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍;且A级高度高层建筑不应大于该楼层平均值的1.5倍,B级高度高层建筑、混合结构高层建筑及复杂高层建筑,不应大于该楼层平均值的1.4倍。
名词释义:(1)位移比:即楼层竖向构件的最大水平位移与平均水平位移的比值。
Ratio-(X)、Ratio-(Y)---- X、Y 向最大位移与平均位移的比值(2)层间位移比:即楼层竖向构件的最大层间位移角与平均层间位移角的比值。
Ratio-Dx,Ratio-Dy : 最大层间位移与平均层间位移的比值其中:最大水平位移:墙顶、柱顶节点的最大水平位移。
平均水平位移:墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。
层间位移角:墙、柱层间位移与层高的比值。
最大层间位移角:墙、柱层间位移角的最大值。
平均层间位移角:墙、柱层间位移角的最大值与最小值之和除2。
控制目的:高层建筑层数多,高度大,为了保证高层建筑结构具有必要的刚度,应对其最大位移和层间位移加以控制,主要目的有以下几点:1.保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。
2.保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。
3.控制结构平面规则性,以免形成扭转,对结构产生不利影响。
结构位移输出文件(WDISP.OUT)Max-(X)、Max-(Y)----最大X、Y向位移。
(mm)Ave-(X)、Ave-(Y)----X、Y平均位移。
(mm)Max-Dx ,Max-Dy : X,Y方向的最大层间位移Ave-Dx ,Ave-Dy : X,Y方向的平均层间位移Ratio-(X)、Ratio-(Y)---- X、Y向最大位移与平均位移的比值。
Ratio-Dx,Ratio-Dy : 最大层间位移与平均层间位移的比值即要求:Ratio-(X)= Max-(X)/ Ave-(X) 最好<1.2 不能超过1.5Ratio-Dx= Max-Dx/ Ave-Dx 最好<1.2 不能超过1.5Y方向相同电算结果的判别与调整要点:1.若位移比(层间位移比)超过1.2,则需要在总信息参数设置中考虑双向地震作用;2.验算位移比需要考虑偶然偏心作用,验算层间位移角则不需要考虑偶然偏心;3.验算位移比应选择强制刚性楼板假定,但当凸凹不规则或楼板局部不连续时,应采用符合楼板平面内实际刚度变化的计算模型,当平面不对称时尚应计及扭转影响4.最大层间位移、位移比是在刚性楼板假设下的控制参数。
satwe结果分析
规范条文:新高规的 4.3.5条规定,结构扭转为主的第一周期Tt与平动为主的第一周期T1 之比,A级高度高层建筑不应大于0.9;B级高度高层建筑、混合结构高层建筑及复杂高层建筑不应大于0.85。
一旦出现周期比不满足要求的情况,一般只能通过调整平面布置来改善这一状况,这种改变一般是整体性的,局部的小调整往往收效甚微。
周期比不满足要求,说明结构的扭转刚度相对于侧移刚度较小,总的调整原则是要加强结构外圈,或者削弱内筒。
周期比:主要为限制结构的抗扭刚度不能太弱,使结构具有必要的抗扭刚度,减小扭转对结构产生的不利影响。
见高规4.3.5及相应的条文说明。
周期比不满足规范要求,说明结构的抗扭刚度相对于侧移刚度较小,扭转效应过大,结构抗侧力构件布置不合理。
周期比不满足规范要求时的调整方法(转):1、程序调整:SATWE程序不能实现。
2、结构调整:只能通过调整改变结构布置,提高结构的抗扭刚度。
由于结构外围的抗侧力构件对结构的抗扭刚度贡献最大,所以总的调整原则是加强结构外围墙、柱或梁的刚度,或适当削弱结构中间墙、柱的刚度。
利用结构刚度与周期的反比关系,合理布置抗侧力构件,加强需要减小周期方向(包括平动方向和扭转方向)的刚度,削弱需要增大周期方向的刚度。
当结构的第一或第二振型为扭转时,可按以下方法调整:1)SATWE程序中的振型是以其周期的长短排序的。
2)结构的第一、第二振型宜为平动,扭转周期宜出现在第三振型及以后。
见抗规3.5.3条3款及条文说明“结构在两个主轴方向的动力特性(周期和振型)宜相近”。
3)当第一振型为扭转时,说明结构的抗扭刚度相对于其两个主轴(第二振型转角方向和第三振型转角方向,一般都靠近X轴和Y轴)的抗侧移刚度过小,此时宜沿两主轴适当加强结构外围的刚度,并适当削弱结构内部的刚度。
4)当第二振型为扭转时,说明结构沿两个主轴方向的抗侧移刚度相差较大,结构的抗扭刚度相对其中一主轴(第一振型转角方向)的抗侧移刚度是合理的;但相对于另一主轴(第三振型转角方向)的抗侧移刚度则过小,此时宜适当削弱结构内部沿“第三振型转角方向”的刚度,并适当加强结构外围(主要是沿第一振型转角方向)的刚度。
结构设计pkpm软件SATWE计算结果分析
结构设计pkpm软件SATWE计算结果分析SATWE软件计算结果分析一、位移比、层间位移比控制规范条文:新高规的4.3.5条规定,楼层竖向构件的最大水平位移和层间位移角,A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍;且A级高度高层建筑不应大于该楼层平均值的1.5倍,B级高度高层建筑、混合结构高层建筑及复杂高层建筑,不应大于该楼层平均值的1.4倍。
高规4.6.3条规定,高度不大于150m的高层建筑,其楼层层间最大位移与层间之比(即最大层间位移角)Δu/h应满足以下要求:结构休系Δu/h限值框架 1/550框架-剪力墙,框架-核心筒 1/800筒中筒,剪力墙 1/1000框支层 1/1000名词释义:(1)位移比:即楼层竖向构件的最大水平位移与平均水平位移的比值。
(2)层间位移比:即楼层竖向构件的最大层间位移角与平均层间位移角的比值。
其中:最大水平位移:墙顶、柱顶节点的最大水平位移。
平均水平位移:墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。
层间位移角:墙、柱层间位移与层高的比值。
最大层间位移角:墙、柱层间位移角的最大值。
平均层间位移角:墙、柱层间位移角的最大值与最小值之和除2。
控制目的:高层建筑层数多,高度大,为了保证高层建筑结构具有必要的刚度,应对其最大位移和层间位移加以控制,主要目的有以下几点:1.保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。
2.保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。
3.控制结构平面规则性,以免形成扭转,对结构产生不利影响。
结构位移输出文件(WDISP.OUT)Max-(X)、Max-(Y)----最大X、Y向位移。
(mm)Ave-(X)、Ave-(Y)----X、Y平均位移。
(mm)Max-Dx ,Max-Dy : X,Y方向的最大层间位移Ave-Dx ,Ave-Dy : X,Y方向的平均层间位移Ratio-(X)、Ratio-(Y)---- X、Y向最大位移与平均位移的比值。
结构设计pkpm软件SATWE计算结果分析报告
学习笔记PMCAD中--进入建筑模型与荷载输入:板荷:点《楼面恒载》会有对话框出来,选上自动计算现浇楼板自重,然后在恒载和活载项输入数值即可,一般恒载要看楼面的做法,比如有抹灰,找平,瓷砖,吊顶什么的,在民用建筑中可以输2.0,活载就是查荷载规。
梁间荷载:PKPM中梁的自重是自己导入的,所以梁间荷载是指梁上有隔墙或者幕墙或者女儿墙之在建模时不建的构建,把他们折算成均布荷载就行。
比如,一根梁上有隔墙,墙厚200mm,层高3000mm,梁高500mm,如果隔墙自重为11KN/m3,那么恒载为11*(3000-500)*200+墙上抹灰的自重什么的即可。
结构设计pkpm软件SATWE计算结果分析SATWE软件计算结果分析一、位移比、层间位移比控制规条文:新高规的4.3.5条规定,楼层竖向构件的最大水平位移和层间位移角,A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍;且A级高度高层建筑不应大于该楼层平均值的1.5倍,B级高度高层建筑、混合结构高层建筑及复杂高层建筑,不应大于该楼层平均值的1.4倍。
高规4.6.3条规定,高度不大于150m的高层建筑,其楼层层间最大位移与层间之比(即最大层间位移角)Δu/h应满足以下要求:结构休系Δu/h限值框架 1/550框架-剪力墙,框架-核心筒 1/800筒中筒,剪力墙 1/1000框支层 1/1000名词释义:(1)位移比:即楼层竖向构件的最大水平位移与平均水平位移的比值。
(2)层间位移比:即楼层竖向构件的最大层间位移角与平均层间位移角的比值。
其中:最大水平位移:墙顶、柱顶节点的最大水平位移。
平均水平位移:墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。
层间位移角:墙、柱层间位移与层高的比值。
最大层间位移角:墙、柱层间位移角的最大值。
平均层间位移角:墙、柱层间位移角的最大值与最小值之和除2。
控制目的:高层建筑层数多,高度大,为了保证高层建筑结构具有必要的刚度,应对其最大位移和层间位移加以控制,主要目的有以下几点:1.保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。
(整理)SATWE计算参数.
PKPM设计SATWE 计算参数一、总信息1.水平力与整体坐标夹角:一般情况下取0度,平面复杂(如L型、三角型)或抗侧力结构非正交时,理应分别按各抗侧力构件方向角算一次,但实际上按0、45度各算一次即可;当程序给出最大地震力作用方向时,可按该方向角输入计算,配筋取三者的大值。
根据抗震规范5.1.1-2规定,当结构存在相交角大于15度的抗侧力构件时,应分别计算各抗侧力构件方向的水平地震作用。
当计算出来的角度大于15度时,应返填入此项。
2.砼容重:25结构类型框架结构框剪结构剪力墙结构重度25 26 273.钢材容重:一般取78,如果考虑饰面设计者可以适量增加。
4.裙房层数:高规第4.8.6条规定:与主楼连为整体的裙楼的抗震等级不应低于主楼的抗震等级,主楼结构在裙房顶部上下各一层应适当加强抗震措施,因此该层数必须给定。
层数是计算层数,等同于裙房屋面层层号。
5.转换层所在层号:该指定只为程序决定底部加强部位及转换层上下刚度比的计算和内力调整提供信息,同时,当转换层号大于等于三层时,程序自动对落地剪力墙、框支柱抗震等级增加一级,对转换层梁、柱及该层的弹性板定义仍要人工指定。
(层号为计算层号)6.地下室层数:程序据此信息决定底部加强区范围和内力调整。
当地下室局部层数不同时,以主楼地下室层数输入。
地下室一般与上部共同作用分析;地下室刚度大于上部层刚度的2倍,可不采用共同分析;地下室与上部共同分析时,程序中相对刚度一般为3,模拟约束作用。
当相对刚度为0,地下室考虑水平地震作用,不考虑风作用。
当相对刚度为负值,地下室完全嵌固。
7.墙元细分最大控制长度:可取1~5之间的数值,一般取2就可满足计算要求,框支剪力墙可取1或1.5。
8.墙元侧向节点信息:内部节点:一般选择内部节点,当有转换层时,需提高计算精度是时,可以选取外部节点。
对于多层结构,应选此项。
外部节点:按外部节点处理时,耗机时和内存资源较多。
对于高层结构,可选此项。
SATWE软件计算结果分析
有效质量系数90% 有效质量系数90%
《高规》5.1.13-2条规定,抗震计算时,宜考虑平扭 高规》5.1.13藕联计算结构的扭转效应,振型数不宜小于15,对多塔结 藕联计算结构的扭转效应,振型数不宜小于15,对多塔结 构的振型数不应小于塔楼的9 构的振型数不应小于塔楼的9倍,且计算振型数应使振型 参与质量不小于总质量的90% 参与质量不小于总质量的90% 振型的数量,取值太小不能正确反映模型应当考虑的 振型数量,使计算结果失真;取值太大,浪费时间;同时 最大值不能超过结构的总自由度数(对采用刚性板假定的 单塔结构,其振型不得超过结构层数的3 单塔结构,其振型不得超过结构层数的3倍 )。
风荷载, 风荷载,双向地震 作用( 作用(不考虑偶然 偏心) 偏心)
=== 工况 4 === Y 双向地震作用下的楼层最大位移 Floor Tower Jmax Max-(Y) Ave-(Y) Ratio-(Y) MaxAveRatioh JmaxD Max-Dy MaxAve-Dy Ratio-Dy Max-Dy/h DyR/Dy AveRatioMax7 1 1029 10.10 9.90 1.02 3600. 1030 0.85 0.82 1.03 1/4248. 42.9% 0.83 6 1 1008 9.48 9.30 1.02 3600. 1008 1.22 1.18 1.03 1/2957. 15.8% 1.19 5 1 897 8.43 8.28 1.02 3600. 897 1.40 1.37 1.02 1/2571. 28.8% 1.21 4 1 717 7.14 7.01 1.02 3600. 717 1.80 1.77 1.02 1/2004. 17.9% 1.31 3 1 542 5.40 5.30 1.02 3600. 547 2.12 2.09 1.02 1/1699. 2.3% 1.21 2 1 367 3.30 3.23 1.02 3600. 367 2.17 2.14 1.02 1/1656. 48.3% 1.02 1 1 197 1.13 1.10 1.03 3600. 197 1.13 1.10 1.03 1/3194. 99.0% 0.46 Y方向最大值层间位移角: 方向最大值层间位移角: 1/1656.
[整理]SATWE软件计算结果分析判断
SATWE软件计算结果分析一、位移比、层间位移比控制规范条文:新高规的4.3.5条规定,楼层竖向构件的最大水平位移和层间位移角,A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍;且A级高度高层建筑不应大于该楼层平均值的1.5倍,B级高度高层建筑、混合结构高层建筑及复杂高层建筑,不应大于该楼层平均值的1.4倍。
高规4.6.3条规定,高度不大于150m的高层建筑,其楼层层间最大位移与层间之比(即最大层间位移角)Δu/h应满足以下要求:结构休系Δu/h限值框架1/550框架-剪力墙,框架-核心筒 1/800筒中筒,剪力墙 1/1000框支层 1/1000名词释义:(1)位移比:即楼层竖向构件的最大水平位移与平均水平位移的比值。
(2)层间位移比:即楼层竖向构件的最大层间位移角与平均层间位移角的比值。
其中:最大水平位移:墙顶、柱顶节点的最大水平位移。
平均水平位移:墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。
层间位移角:墙、柱层间位移与层高的比值。
最大层间位移角:墙、柱层间位移角的最大值。
平均层间位移角:墙、柱层间位移角的最大值与最小值之和除2。
控制目的:高层建筑层数多,高度大,为了保证高层建筑结构具有必要的刚度,应对其最大位移和层间位移加以控制,主要目的有以下几点:1.保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。
2.保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。
3.控制结构平面规则性,以免形成扭转,对结构产生不利影响。
结构位移输出文件(WDISP.OUT)Max-(X)、Max-(Y)----最大X、Y向位移。
(mm)Ave-(X)、Ave-(Y)----X、Y平均位移。
(mm)Max-Dx ,Max-Dy : X,Y方向的最大层间位移Ave-Dx ,Ave-Dy : X,Y方向的平均层间位移Ratio-(X)、Ratio-(Y)---- X、Y向最大位移与平均位移的比值。
SATWE计算结果的分析与调整
SATWE计算结果的分析与调整引言:高层建筑结构空间有限元分析软件(SATWE)是中国建筑科学研究院PKPMCAD工程部专门为高层结构分析与设计而开发的基于壳元理论的三维组合结构有限元分析软件。
根据SATWE电算结果文件,可以方便快捷的对《建筑抗震设计规范GB50011-2001(2008版)》(以下简称为抗规);《高层建筑混凝土结构技术规程JGJ3-2002》(以下简称为高规)中规定一些重要参数的限值,如位移、周期、轴压比、层刚度比、剪重比、刚重比、层间受剪承载力比等的限值进行判读、分析、调整与控制。
本文对电算结果中最重要的三个文本输出文件和一个图形输出文件,逐条进行分析。
一、结构设计信息WMASS.OUT本文本信息需要分析与调整的主要包括刚度比、刚重比和层间受剪承载力之比。
1.1刚度比的控制1.1.1规范条文及其控制意义见《高规》4.4.2、5.1.14条及《抗规》3.4.2条。
控制刚度比主要为控制结构竖向规则性,以免竖向刚度突变,形成薄弱层。
1.1.2电算结果判读分析剪切刚度主要用于底部大空间为一层的转换结构(例如一层框支)及地下室嵌固条件的判定,判断地下室嵌固时,依据《高规》5.3.7,地下室其上一层的计算信息中Ratx,Raty 结果不应大于0.5。
剪弯刚度主要用于底部大空间为多层的转换结构(例如二层以上框支);通常工程都采用地震剪力与地震层间位移比。
在各层刚心、偏心率、相邻层侧移刚度比等计算信息中Ratx1,Raty1结果大于等于1。
即满足规范要求。
1.1.3不满足时的调整方法应适当加强本层墙柱、梁的刚度,适当削弱上部相关楼层墙柱、梁的刚度。
如实在不便调整,SATWE会自动将不满足要求楼层定义为薄弱层,并按高规5.1.14将该楼层地震剪力放大1.15倍。
1.2刚重比的控制1.2.1规范条文及其控制意义见《高规》5.4.1及5.4.4条。
控制刚重比主要为了控制结构的稳定性,避免结构在风载或地震力的作用下整体失稳、滑移、倾覆。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
SATWE软件计算结果分析一、位移比、层间位移比控制规范条文:高规的3.4.5条规定,楼层竖向构件的最大水平位移和层间位移角,A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍;且A级高度高层建筑不应大于该楼层平均值的1.5倍,B级高度高层建筑、混合结构高层建筑及复杂高层建筑,不应大于该楼层平均值的1.4倍。
高规3.7.3条规定,高度不大于150m的高层建筑,其楼层层间最大位移与层间之比(即最大层间位移角)Δu/h应满足以下要求:结构休系Δu/h限值框架 1/550框架-剪力墙,框架-核心筒,板柱-剪力墙 1/800筒中筒,剪力墙 1/1000除框架结构外的转换层 1/1000名词释义:(1)位移比:即楼层竖向构件的最大水平位移与平均水平位移的比值。
(2)层间位移比:即楼层竖向构件的最大层间位移角与平均层间位移角的比值。
其中:最大水平位移:墙顶、柱顶节点的最大水平位移。
平均水平位移:墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。
层间位移角:墙、柱层间位移与层高的比值。
最大层间位移角:墙、柱层间位移角的最大值。
平均层间位移角:墙、柱层间位移角的最大值与最小值之和除2。
控制目的:高层建筑层数多,高度大,为了保证高层建筑结构具有必要的刚度,应对其最大位移和层间位移加以控制,主要目的有以下几点:1.保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。
2.保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。
3.控制结构平面规则性,以免形成扭转,对结构产生不利影响。
结构位移输出文件(WDISP.OUT)Max-(X)、Max-(Y)----最大X、Y向位移。
(mm)Ave-(X)、Ave-(Y)----X、Y平均位移。
(mm)Max-Dx ,Max-Dy : X,Y方向的最大层间位移Ave-Dx ,Ave-Dy : X,Y方向的平均层间位移Ratio-(X)、Ratio-(Y)---- X、Y向最大位移与平均位移的比值。
Ratio-Dx,Ratio-Dy : 最大层间位移与平均层间位移的比值即要求:Ratio-(X)= Max-(X)/ Ave-(X) 最好<1.2 不能超过1.5Ratio-Dx= Max-Dx/ Ave-Dx 最好<1.2 不能超过1.5Y方向相同电算结果的判别与调整要点:1.若位移比(层间位移比)超过1.2,则需要在总信息参数设置中考虑双向地震作用;2.验算位移比需要考虑偶然偏心作用,验算层间位移角则不需要考虑偶然偏心;3.验算位移比应选择强制刚性楼板假定,但当凸凹不规则或楼板局部不连续时,应采用符合楼板平面内实际刚度变化的计算模型,当平面不对称时尚应计及扭转影响4.最大层间位移、位移比是在刚性楼板假设下的控制参数。
构件设计与位移信息不是在同一条件下的结果(即构件设计可以采用弹性楼板计算,而位移计算必须在刚性楼板假设下获得),故可先采用刚性楼板算出位移,而后采用弹性楼板进行构件分析。
5.因为高层建筑在水平力作用下,几乎都会产生扭转,故楼层最大位移一般都发生在结构单元的边角部位。
二、周期比控制规范条文:新高规的3.4.5条规定,结构扭转为主的第一周期Tt与平动为主的第一周期T1 之比,A级高度高层建筑不应大于0.9;B级高度高层建筑、混合结构高层建筑及复杂高层建筑不应大于0.85。
(抗归中没有明确提出该概念,所以多层时该控制指标可以适当放松,但一般不大于1.0。
)名词释义:周期比:即结构扭转为主的第一自振周期(也称第一扭振周期)Tt与平动为主的第一自振周期(也称第一侧振周期)T1的比值。
周期比主要控制结构扭转效应,减小扭转对结构产生的不利影响,使结构的抗扭刚度不能太弱。
因为当两者接近时,由于振动藕连的影响,结构的扭转效应将明显增大。
对于通常的规则单塔楼结构,如下验算周期比:1)根据各振型的平动系数大于0.5,还是扭转系数大于0.5,区分出各振型是扭转振型还是平动振型2)通常周期最长的扭转振型对应的就是第一扭转周期Tt,周期最长的平动振型对应的就是第一平动周期T13)对照“结构整体空间振动简图”,考察第一扭转/平动周期是否引起整体振动,如果仅是局部振动,不是第一扭转/平动周期。
再考察下一个次长周期。
4)考察第一平动周期的基底剪力比是否为最大5)计算Tt/T1,看是否超过0.9 (0.85)多塔结构周期比:对于多塔楼结构,不能直接按上面的方法验算,而应该将多塔结构切分成多个单塔,按多个单塔结构分别计算。
周期、地震力与振型输出文件(WZQ.OUT)考虑扭转耦联时的振动周期(秒)、X,Y 方向的平动系数、扭转系数振型号周期转角平动系数 (X+Y) 扭转系数1 0.6306 110.18 0.99 ( 0.12+0.88 ) 0.012 0.6144 21.19 0.95 ( 0.82+0.12 ) 0.053 0.4248 2.39 0.06 ( 0.06+0.00 ) 0.944 0.1876 174.52 0.96 ( 0.95+0.01 ) 0.045 0.1718 85.00 1.00 ( 0.01+0.99 ) 0.006 0.1355 5.03 0.05 ( 0.05+0.00 ) 0.957 0.0994 177.15 0.97 ( 0.97+0.00 ) 0.038 0.0849 87.63 1.00 ( 0.00+1.00 ) 0.009 0.0752 12.73 0.03 ( 0.03+0.00 ) 0.97X 方向的有效质量系数: 97.72%Y 方向的有效质量系数: 96.71%即要求:0.4248/0.6306=0.67 <0.997.72% 96.71% >90% 说明无需再增加振型计算电算结果的判别与调整要点:1.对于刚度均匀的结构,在考虑扭转耦连计算时,一般来说前两个或几个振型为其主振型,但对于刚度不均匀的复杂结构,上述规律不一定存在。
总之在高层结构设计中,使得扭转振型不应靠前,以减小震害。
SATWE程序中给出了各振型对基底剪力贡献比例的计算功能,通过参数Ratio(振型的基底剪力占总基底剪力的百分比)可以判断出那个振型是X方向或Y方向的主振型,并可查看以及每个振型对基底剪力的贡献大小。
2.振型分解反应谱法分析计算周期,地震力时,还应注意两个问题,即计算模型的选择与振型数的确定。
一般来说,当全楼作刚性楼板假定后,计算时宜选择“侧刚模型”进行计算。
而当结构定义有弹性楼板时则应选择“总刚模型”进行计算较为合理。
至于振型数的确定,应按上述[高规]5.1.13条(高层建筑结构计算振型数不应小于9,抗震计算时,宜考虑平扭藕连计算结构的扭转效应,振型数不小于15,对于多塔楼结构的振型数不应小于塔楼数的9倍,且计算振型数应使振型参与质量不小于总质量的90%)执行,振型数是否足够,应以计算振型数使振型参与质量不小于总质量的90%作为唯一的条件进行判别。
([耦联]取3的倍数,且≤3倍层数,[非耦联]取≤层数,直到参与计算振型的[有效质量系数]≥90%)3.如同位移比的控制一样,周期比侧重控制的是侧向刚度与扭转刚度之间的一种相对关系,而非其绝对大小,它的目的是使抗侧力构件的平面布置更有效、更合理,使结构不致于出现过大(相对于侧移)的扭转效应。
即周期比控制不是在要求结构足够结实,而是在要求结构承载布局的合理性。
考虑周期比限制以后,以前看来规整的结构平面,从新规范的角度来看,可能成为“平面不规则结构”。
一旦出现周期比不满足要求的情况,一般只能通过调整平面布置来改善这一状况,这种改变一般是整体性的,局部的小调整往往收效甚微。
周期比不满足要求,说明结构的扭转刚度相对于侧移刚度较小,总的调整原则是要加强外圈结构刚度、增设抗震墙、增加外围连梁的高度、削弱内筒的刚度。
4.扭转周期控制及调整难度较大,要查出问题关键所在,采取相应措施,才能有效解决问题。
a)扭转周期大小与刚心和形心的偏心距大小无关,只与楼层抗扭刚度有关;b)剪力墙全部按照同一主轴两向正交布置时,较易满足;周边墙与核心筒墙成斜交布置时要注意检查是否满足;c)当不满足周期限制时,若层位移角控制潜力较大,宜减小结构竖向构件刚度,增大平动周期;d)当不满足周期限制时,且层位移角控制潜力不大,应检查是否存在扭转刚度特别小的层,若存在应加强该层的抗扭刚度;e)当不满足扭转周期限制,且层位移角控制潜力不大,各层抗扭刚度无突变,说明核心筒平面尺度与结构总高度之比偏小,应加大核心筒平面尺寸或加大核心筒外墙厚,增大核心筒的抗扭刚度。
f)当计算中发现扭转为第一振型,应设法在建筑物周围布置剪力墙,不应采取只通过加大中部剪力墙的刚度措施来调整结构的抗扭刚度。
三、层刚度比控制规范条文:1.抗震规范附录E2.1规定,筒体结构转换层上下层的侧向刚度比不宜大于2;2.高规的 3.5.2条规定,抗震设计的高层框架结构,其楼层侧向刚度不宜小于相临上部楼层侧向刚度的70%或其上相临三层侧向刚度平均值的80%;对框架-剪力墙、板柱-剪力墙结构等可见3.5.2条2款;3.高规的5.3.7条规定,高层建筑结构计算中,当地下室的顶板作为上部结构嵌固端时,地下一层与首层侧向刚度比不宜小于2;4.高规的10.2.3条规定,转换层上部结构与下部结构的侧向刚度,应符合高规附录E的规定:E.0.1)当转换层设置在1、2层时,可近似采用转换层与其相邻上层结构等效剪切刚度比γe1表示转换层上、下层结构刚度的变化,γe1宜接近1,非抗震设计时γe1不应,小于0.4,抗震设计时γe1不应小于0.5。
E.0.2) 、E.0.3)可见高规。
名词释义:刚度比指结构竖向不同楼层的侧向刚度的比值(也称层刚度比),该值主要为了控制高层结构的竖向规则性,以免竖向刚度突变,形成薄弱层。
对于地下室结构顶板能否作为嵌固端,转换层上、下结构刚度能否满足要求,及薄弱层的判断,均以层刚度比作为依据。
[抗规]与[高规]提供有三种方法计算层刚度,即剪切刚度(Ki=GiAi/hi)、剪弯刚度(Ki=Vi/Δi)、地震剪力与地震层间位移的比值(Ki=Qi/Δui)。
通常选择第三种算法。
刚度的正确理解应为产生一个单位位移所需要的力建筑结构的总信息(WMASS.OUT)===============================================================各层刚心、偏心率、相邻层侧移刚度比等计算信息……Ratx1,Raty1 : X,Y 方向本层塔侧移刚度与上一层相应塔侧移刚度70%的比值或上三层平均侧移刚度80%的比值中之较小者……==============================================================即要求:Ratx1、Raty1 不小于规范规定值。
