齿轮基础知识讲解
齿轮基础知识全(建议收藏)
渐开线标准直齿齿形：轮齿的轮廓线就是渐开线。
一：基本概念介绍渐开线：将一端系有铅笔的线缠在圆筒的外周上，然后在线绷紧的状态下将线渐渐放开。
此时，铅笔所画出的曲线即为渐开曲线。
圆筒的外周被称为基圆。
一个示例：8齿渐开线齿轮示例。
将圆筒8等分后，系上8根铅笔，画出8条渐开曲线。
然后，将线向相反方向缠绕，按同样方法画出8条曲线，这就是以渐开曲线作为齿形，齿数为8的齿轮。
当直线沿一圆周作相切纯滚动时，直线上任一点在与该圆固联的平面上的轨迹k0k，称为该圆的渐开线。
渐开线的性质(1)直线NK = 曲线N K0(2) 渐开线上任意一点的法线必切于基圆，切于基圆的直线必为渐开线上某点的法线。
与基圆的切点Ｎ为渐开线在ｋ点的曲率中心，而线段NK是渐开线在点ｋ处的曲率半径。
(3)渐开线齿廓各点具有不同的压力角，点Ｋ离基圆中心Ｏ愈远，压力角愈大。
(4)渐开线的形状取决于基圆的大小，基圆越大，渐开线越平直，当基圆半径趋于无穷大时，渐开线成为斜直线。
（故齿条的齿轮廓线为斜线）(5)基圆内无渐开线。
渐开线的方程式rk为渐开线再任意点K的向径。
模数：模数是决定齿大小的因素。
齿轮模数被定义为模数制轮齿的一个基本参数，是人为抽象出来用以度量轮齿规模的数。
目的是标准化齿轮刀具，减少成本。
直齿、斜齿和圆锥齿齿轮的模数皆可参考标准模数系列表。
分度圆上的齿距p对Π的比值称为模数，用m表示，单位为mm，即m=p/Π，已标准化。
模数是齿轮的主要参数之一，齿轮的主要几何尺寸都与模数成正比，m越大，则齿距p越大，轮齿就越大，轮齿的抗弯能力就越强，所以模数m又是轮齿抗弯能力的标志。
不同模数的轮齿大小对比。
分度圆：为了便于设计、制造及互换，我们把齿轮某一圆周上的比值规定为标准值(整数或较完整的有理数)，并使该圆上的压力角也为标准值，这个圆称为分度圆，其直径以d表示。
因轮齿分度圆上的齿槽宽e=齿厚s。
故s=e=Πd/2z，故p=2s=2e=Πd/z。
齿轮的基本知识PPT课件
两个相啮合的齿轮在啮合时，轮齿侧面之间的间隙。侧隙的 存在可以保证齿轮传动的灵活性和润滑性，但过大的侧隙会 影响传动的准确性和稳定性。
03
齿轮的传动原理与特性
齿轮传动的基本原理
Байду номын сангаас齿轮传动的定义
齿轮传动的啮合原理
通过两个或多个齿轮的啮合，实现动 力和运动传递的机械传动方式。
通过齿轮齿廓间的相互作用，实现动 力和运动从主动齿轮到从动齿轮的传 递。
齿轮磨损
齿轮磨损是常见故障之一，可以通过定期更换润滑油、减 少过载运行等措施来减缓磨损。磨损严重时需更换齿轮。
齿轮断裂
齿轮断裂可能是由于过载、疲劳等原因引起的，应检查设 计、制造、安装等方面的问题，并采取措施防止再次发生 。
齿面点蚀
齿面点蚀可能是由于润滑不良、过载等原因引起的，应改 善润滑条件、降低载荷等措施来减缓点蚀的发展。严重时 需更换齿轮。
05
齿轮的应用与维护保养
齿轮在机械设备中的应用实例
汽车变速箱
齿轮在汽车变速箱中起到改变传 动比、实现倒车和中断动力的作 用，是汽车传动系统中的重要组
成部分。
工业机床
齿轮在工业机床中用于传递动力 和精确控制运动，如滚齿机、插
齿机等。
航空航天设备
齿轮在航空航天设备中用于实现 复杂传动和减轻重量，如飞机发
早在古代，人们就开始使 用木制或石制的齿轮来传 递动力和改变转速。
工业革命时期
随着工业革命的到来，金 属加工技术的进步使得金 属齿轮得以广泛应用。
现代时期
随着计算机技术和先进制 造技术的发展，现代齿轮 设计更加精确、高效，应 用领域也更加广泛。
02
齿轮的基本参数与术语
模数与压力角
齿轮的全部知识点
齿轮的全部知识点一、齿轮的概念和作用齿轮是机械传动中常用的一种零件，其主要作用是将动力传递给其他零件或改变传动方向和传动比例。
齿轮是由齿轮齿与齿轮轴组成的。
二、齿轮的分类根据齿轮的形状和用途，齿轮可以分为直齿轮、斜齿轮、锥齿轮、蜗杆齿轮等多种类型。
1.直齿轮：齿轮齿与轴线平行，是最常见的齿轮类型。
直齿轮具有传递动力平稳、效率高等优点，广泛应用于各种机械传动中。
2.斜齿轮：齿轮齿与轴线倾斜，常用于变速箱、差速器等传动装置中，可实现转速和转矩的变化。
3.锥齿轮：齿轮齿与轴线相交于一点，主要用于轴线方向变换，如正交传动。
4.蜗杆齿轮：由蜗杆和蜗轮组成，主要用于传递大扭矩和减速的场合，常用于起重机、输送机等设备中。
三、齿轮的结构和参数齿轮的结构包括齿面、齿根、齿顶等部分，并具有一系列参数来描述其几何形状和传动特性。
1.齿数：齿数是齿轮上齿的数量，决定了齿轮的传动比例。
2.模数：模数是齿轮齿距与齿数的比值，是描述齿轮尺寸的重要参数。
3.压力角：齿轮齿与轴线间的夹角，影响齿轮的传动效率和载荷能力。
4.齿宽：齿轮齿的宽度，决定了齿轮的承载能力。
四、齿轮的工作原理齿轮传动是通过齿轮齿的啮合来实现动力传递的。
齿轮齿的啮合产生了转矩和转速的变化，使得齿轮能够实现不同的传动需求。
五、齿轮的应用领域齿轮广泛应用于各种机械装置中，如汽车、船舶、飞机、工业生产线等。
齿轮传动具有传递效率高、传动精度高等特点，被广泛应用于各个行业。
六、齿轮的设计与制造齿轮的设计与制造涉及到齿轮传动的计算、选型、绘图、加工等环节。
通过对齿轮的设计与制造，可以满足不同传动需求和工作环境的要求。
七、齿轮的维护保养齿轮在使用过程中需要进行定期的维护保养，包括齿轮的润滑、检查齿轮磨损情况、更换磨损严重的齿轮等。
合理的维护保养可以延长齿轮的使用寿命和保证传动效果。
八、齿轮的故障和排除齿轮在使用过程中可能会出现故障，如齿面磨损、齿轮断裂等。
针对不同的故障情况，可以采取不同的排除方法，如修复磨损齿面、更换断裂齿轮等。
六年级科学齿轮的知识点
六年级科学齿轮的知识点角度一：齿轮的定义和功能齿轮是一种机械传动装置，由两个或多个齿形相同的圆盘组成。
它们通过啮合实现转动传递力量和运动。
1. 齿轮的组成齿轮由齿面、齿距、齿数和齿宽等部分组成。
其中，齿面是指齿轮表面上的齿，齿距是指两个相邻齿轮齿顶之间的距离，齿数是指齿轮上的齿的总数，齿宽是指沿齿轮轴线方向的宽度。
2. 齿轮的功能齿轮主要有三个功能：传递动力、改变速度和改变方向。
传递动力：当齿轮之间发生啮合，功率可以从一个齿轮传递到另一个齿轮上，实现动力的传递。
改变速度：通过改变两个齿轮的齿数比例，可以改变齿轮转速的大小。
当大齿轮与小齿轮发生啮合时，大齿轮的转速较慢，小齿轮的转速较快。
改变方向：通过不同齿轮组合的方式，可以改变力的作用方向。
例如，斜齿轮可以改变力的作用方向为垂直方向。
角度二：齿轮的类型和应用1. 齿轮的类型根据齿轮的齿面形状和用途，齿轮可分为直齿轮、斜齿轮、锥齿轮和蜗杆齿轮等类型。
直齿轮：齿面与齿轴平行，是最常见的齿轮类型，广泛应用于各种机械传动中。
斜齿轮：齿面与齿轴倾斜，可改变力的作用方向。
锥齿轮：齿轮的齿面为锥面，常用于轴线相交或相交于一定角度的传动。
蜗杆齿轮：蜗杆和蜗轮的组合，具有较大的减速比，常用于需要大扭矩传动的场合。
2. 齿轮的应用齿轮广泛应用于各个行业和领域，例如：汽车行业：齿轮被用于发动机传动系统、变速器和差速器等部分。
机械制造：齿轮常用于工厂中的机床、起重设备和输送设备等。
电力行业：齿轮用于风力发电机、水力发电机和发电机的传动系统。
角度三：齿轮的制造和维护1. 齿轮的制造齿轮制造需要经过锻造、车削、滚齿和磨齿等工艺步骤。
其中，锻造可以使齿轮的材料更均匀，提高其强度和硬度；车削则用于将齿轮的外径加工成所需的形状；滚齿和磨齿是为了保证齿轮齿面的精度和质量。
2. 齿轮的维护为了延长齿轮的使用寿命和保持其良好工作状态，需要进行定期维护和保养。
维护的主要内容包括：清洁：定期清除齿轮表面的污垢和残余物，以保持其良好工作状态。
齿轮知识点图解总结
齿轮知识点图解总结一、齿轮的种类齿轮根据不同的分类标准可以分为多种类型，常见的齿轮包括直齿轮、斜齿轮、蜗杆齿轮、锥齿轮等。
下面通过图解的方式一一介绍各种齿轮的特点和应用领域。
1. 直齿轮直齿轮是最常见的一种齿轮，齿轮的齿直立于齿轮轴线，传动时齿轮之间是平行传动。
直齿轮的特点是传动效率高、噪音小、结构简单，适用于大部分机械传动系统。
2. 斜齿轮斜齿轮的齿轮齿呈斜面，传动时齿轮之间是斜交传动。
斜齿轮的特点是传动平稳、噪音小、传动力矩大，适用于需要高精度传动的场合。
3. 蜗杆齿轮蜗杆齿轮是由蜗杆和蜗轮组成的一种齿轮，蜗杆一般是螺旋状的，蜗轮是蜗杆的齿轮。
蜗杆齿轮的特点是传动比大、传动效率低，适用于需要大传动比的场合，如减速箱。
4. 锥齿轮锥齿轮是齿轮的齿面呈锥面的一种齿轮，传动时齿轮之间是交叉传动。
锥齿轮的特点是传动平稳、传动力矩大，适用于需要变速和转向的场合。
二、齿轮的工作原理齿轮的工作原理主要是依靠齿轮之间的啮合传递动力和运动。
当两个齿轮啮合时，齿轮的齿会相互嵌合，由驱动齿轮传递动力给被动齿轮，从而实现转动。
下面通过图解的方式介绍齿轮的工作原理。
1. 齿轮的啮合齿轮的啮合是指齿轮之间的齿相互嵌合，使得齿轮可以传递动力和运动。
啮合是齿轮传动的基础，它决定了齿轮传动的稳定性和精度。
2. 齿轮的传动齿轮的传动是指驱动齿轮传递动力给被动齿轮，从而实现齿轮的转动。
传动过程中，齿轮的齿相互嵌合，使得动力从驱动齿轮传递到被动齿轮，从而实现齿轮的运动。
三、齿轮的设计要点齿轮的设计是齿轮制造中的关键环节，设计的好坏直接影响齿轮的性能和使用寿命。
齿轮的设计要点包括模数、齿数、齿宽、啮合角、齿形等方面。
下面通过图解的方式介绍齿轮的设计要点。
1. 模数模数是齿轮齿数和齿轮齿距的比值，它决定了齿轮的齿形和啮合性能。
模数越大，齿轮的传动能力越大，但重量和成本也会增加。
2. 齿数齿数是指齿轮上的齿的数量，它决定了齿轮的传动比和传动精度。
齿轮基本知识
9，齿顶圆直径dk：（ dk=d+2m ） 一般均以外径称齿顶圆。可以通过节圆直径加上2倍模数 算出。
10，齿底圆直径dr：（ dk=d-2.5m ） 一般均以根圆外径称齿底圆。
b,转位直齿轮：
转位分正转位和负转位，不管转位是正还是负，节圆直径d
齒輪基本知識
一，齿轮的基本知识：
齿轮可以用来传递动力，改变转动方向、速度及 改变运动方式.
齿轮分为： 圆柱齿轮（用于两平行轴传动） 圆锥齿轮（用于两相交轴传动） 涡轮蜗杆（用于两垂直交叉轴传动）
二，齿轮基本参数
a,标准直齿轮：
1，齿数Z： 圆周上所加工之齿的总数。
２，模数ｍ： 是指相邻两轮齿同侧齿廓间的 齿距t与圆周率π的比值(m=t/π) 以毫米为单位。
全齿误差Fi: 在回转一周中，其中心距离最大至最小之变化值；
单齿误差fi: 在回转一周中，各齿间变化最大之值；
五，齿轮测量：
1，图面齿轮参数识别(附件圖面講解)； 2，直齿与螺旋齿齿数为奇数时外径测量需要用三点测定；
六，斜齿（螺旋齿）
斜齿轮基本资料下回课程会重点讲述，目前先让大家不 看图纸的情况下，如何区分斜齿是左旋还是右旋，详见 下面图片
图示一
图示二
上图示一：齿的倾斜方向向左-------左旋； 上图示二：齿的倾斜方向向右-------右旋；
是不变的。
1，转位系数：x
(当转位系数是正数时为正转位,
转齿顶高:hk= m+xm
4，齿底高:hf=1.25m-xm
5, 齿顶圆直径:
dk=d+2hk==mz+2m+2xm
6，齿底圆直径:
齿轮基础知识大全
第一章齿轮的种类及应用范围第一节齿轮的种类齿轮传动是目前机械传动中应用最广泛、最常见的一种传动形式。
齿轮用它的轮齿来传递力矩和运动、变换运动的方向、指示读数及变换机构的位置等。
齿轮按轮齿齿廓曲线，可分为渐开线、摆线、圆弧线、双圆弧线齿轮等。
按其外形，可分成圆柱齿轮、锥齿轮、蜗杆蜗轮、鼓形齿轮、非圆齿轮等。
按其传动形式，又可分为平行轴传动、相交轴传动及交错轴传动。
第二节齿轮的应用范围及特点第三章齿轮加工方法及工艺过程第一节齿轮加工方法一、齿轮常用材料及其力学性能齿轮的轮齿在传动过程中要传递力矩而承受弯曲、冲击等载荷。
通过一段时间的使用，轮齿还会发生齿面磨损、齿面点蚀、表面咬合和齿面塑性变形等情况而造成精度丧失，产生振动和噪声等故障。
齿轮的工作条件不同，轮齿的破坏形式也不同。
选取齿轮材料时，除考虑齿轮工作条件外，还应考虑齿轮的结构形状、生产数量、制造成本和材料货源等因素。
一般应满足下列几个基本要求：1. 轮齿表面层要有足够的硬度和耐磨性。
2. 对于承受交变载荷和冲击载荷的齿轮，基体要有足够的抗弯强度与韧性。
3.要有良好的工艺性，即要易于切削加工和热处理性能好。
齿轮的常用材料及其力学性能见表1-3。
二、常用齿形加工方法齿轮齿形的加工方法，有无切屑加工和切削加工两大类。
无切屑加工方法有：热轧、冷挤、模锻、精密铸造和粉末冶金等。
切削加工方法可分为成形法和展成法两种，其加工精度及适用范围见表1-4。
三、齿轮常用热处理（表1-5）齿轮制造技术是获得优质齿轮的关键。
齿轮加工的工艺，因齿轮结构形状、精度等级、生产条件可采用不同的方案，概括起来有齿坯加工、齿形加工、热处理和热处理后精加工四个阶段。
齿坯加工必须保证加工基准面精度。
热处理直接决定轮齿的内在质量，齿形加工和热处理后的精加工是制造的关键。
也反映了齿轮制造的水平。
在齿轮加工工艺上，对软齿面和中硬齿面齿轮（300~400HBS），一般工艺方法为调质后滚齿或插齿。
齿轮基础知识
参数，其中 m、a、ha*、c* 均为标准值。
精品PPT
二、渐开线齿轮
4、渐开线齿轮的啮合原理
1）渐开线齿廓啮合的基本定律： 根据渐开线的特性，一对渐开线齿廓不论何 处啮合，两齿轮的传动比恒定不变。
即：i12 =ω1/ω2 =O2P/O1P=r2/r1
ha ha*m
hf ha* c* m
齿顶高系数，国标规定，正常齿制 ha* 1 ,短齿制 ha* 0.8 ；
顶隙系数，国标规定，正常齿制 c* 0.25,短齿制 c* 0.3。
——短齿制齿轮主要用于汽车、坦克、拖拉机、电力机车等。 （4）齿数:z 最小齿数： Zmin = 2h*a / sin2α ,避免跟切现象。
英制齿轮型号 欧美等国主要采用的英制齿轮（径节齿轮），是指每一英寸分度圆直径
上的齿数，该值越大齿越小。径节 DP=z/D (z —齿数，D—分度圆直径，英 寸)，以径节DP单位为 (1/in)。它与公制的换算关系为 m=25.4/DP。
精品PPT
一、齿轮概述
5、齿轮的优缺点
1）优点： – 效率高，是机械传动最高的一种，效率 可达99% – 结构紧凑 – 工作可靠，使用寿命长 – 传动比恒定
精度标注示例：
8－8－7－FL
ⅠⅡⅢ
若3项精度相同，则记为： 8－FL
齿厚下偏差代号 齿厚上偏差代号
精品PPT
三、齿轮精度与测量
2、常见机械中齿轮精度
机械名称 汽轮机 金属切削机床 轻型汽车 载重汽车 拖拉机
精度等级 3～6 3～8 5～8 7～9 6～8
机械名称 通用减震器 锻压机床
起重机 矿山卷扬机 农业机械
齿轮知识点总结大全
齿轮知识点总结大全一、齿轮的定义齿轮是一种机械传动元件，由一个或多个齿轮组成，用于传递动力和转速。
它们通常是金属制成，具有一定的硬度和耐磨性，可在高速运动和高负荷下可靠地工作。
二、齿轮的分类1. 按齿轮轴的位置划分：（1）平行轴齿轮：齿轮轴线平行。
（2）垂直轴齿轮：齿轮轴线成直角。
（3）斜齿轮：齿轮轴线不平行也不相交。
2. 按齿轮的形状划分：（1）圆柱齿轮：齿轮齿的咬合线为直线。
（2）锥齿轮：齿轮齿的咬合线为斜线。
（3）蜗杆齿轮：由蜗杆和蜗轮组成。
3. 按齿轮齿数划分：（1）小齿轮：齿数较少。
（2）大齿轮：齿数较多。
4. 按齿轮传动形式划分：（1）齿轮齿和链轮齿。
（2）齿轮和滚子链传动。
5. 按齿轮副的类型划分：（1）外啮合齿轮副。
（2）内啮合齿轮副。
（3）混合啮合齿轮副。
三、齿轮的参数1. 齿轮的模数（m）：模数是齿轮齿数和齿轮直径的比值，常用来确定齿轮的大小。
2. 齿轮的齿数（z）：齿数是齿轮上齿的数量，齿数与模数和齿轮直径有直接关系。
3. 齿轮的齿宽（b）：齿轮齿的宽度，影响齿轮的承载能力。
4. 齿轮的分度圆直径（d）：分度圆直径是齿轮上齿的根部圆与齿轮轴线的距离。
5. 齿轮的法向齿距（P）：同一齿轮上相邻两个齿的顶部和底部之间的距离。
6. 齿轮的齿面硬度：齿轮齿面的硬度应适中，以保证齿面耐磨和承受载荷。
四、齿轮的原理1. 齿轮的啮合原理：两个啮合的齿轮之间，齿与缝的形状是特定的，称为啮合曲线，其形状决定了齿轮的传动特性。
2. 齿轮的传动比：传动比是驱动轮和从动轮的转速之比，可以通过齿轮的齿数比来计算。
3. 齿轮的传动效率：齿轮传动的效率是指输入功率和输出功率的比值，取决于齿轮的设计和加工质量。
4. 齿轮的传动稳定性：齿轮传动的稳定性受制于载荷和齿轮的设计，有时需要采取一定的减振和降噪措施。
5. 齿轮的传动可靠性：齿轮传动的可靠性是指在一定时间内不发生故障的能力，取决于齿轮的材料和制造工艺。
小学六年级齿轮相关知识点
小学六年级齿轮相关知识点齿轮是一种常见的机械传动零件，广泛应用于各种机械设备中，起到传递动力和转速的作用。
对于小学六年级的学生来说，了解齿轮的相关知识点，有助于他们对机械原理的理解和机械结构的认识。
下面将介绍一些小学六年级齿轮相关的知识点。
一、齿轮的基本结构和作用齿轮主要由圆盘状的齿轮体和齿制成，它们通过齿与齿的啮合实现动力的传递和转速的改变。
两个齿轮相互啮合的时候，一个叫驱动齿轮，即提供动力的齿轮；另一个叫从动齿轮，即接受动力的齿轮。
齿轮传动可以根据需要来改变驱动齿轮和从动齿轮的数量和大小，使得输出的扭矩和转速达到不同的要求。
二、齿轮的分类根据齿轮的结构、用途和传动方式，齿轮可以分为多种类型。
常见的有直齿轮、斜齿轮、内齿轮、螺旋齿轮、锥齿轮等。
直齿轮的齿是垂直于轴线的，斜齿轮的齿是斜的，内齿轮是齿向内的，螺旋齿轮的齿呈螺旋形状，锥齿轮的齿是锥面上的。
三、齿轮传动的工作原理齿轮传动的工作原理可以简单描述为：当一个齿轮以一定的速度转动时，它的齿会与另一个齿轮的齿相啮合，从而带动另一个齿轮转动。
啮合的齿数决定了输出齿轮的转速和扭矩，齿数越多，转速越慢但扭矩越大，反之亦然。
这种传动方式广泛应用于各种机械设备中。
四、齿轮传动的应用齿轮传动广泛应用于日常生活和工业生产中。
在日常生活中，齿轮常见于手表、自行车、汽车的变速器等机械设备中。
在工业生产中，齿轮则被应用于各种机械设备的传动系统中，如机床、风力发电机、变速箱等。
齿轮传动的特点是传动效率高、传动精度高，适用于大扭矩、高速转动的场合。
五、齿轮的维护与保养为了保证齿轮的正常工作和延长使用寿命，在使用过程中，需要进行一些维护与保养。
首先，要定期检查齿轮的啮合情况，如有异常磨损或齿轮之间的间隙不合适时，需要及时更换或进行调整。
其次，要保持齿轮的清洁，防止灰尘和杂质进入齿轮内部。
最后，需要定期给齿轮润滑油，以减小齿轮的摩擦和磨损。
六、小结通过学习齿轮的相关知识点，小学六年级的学生可以了解齿轮的基本结构和作用，分类和传动原理，了解齿轮在日常生活和工业生产中的应用，并学会了齿轮的维护与保养。
齿轮的一些基本知识介绍
齿轮的一些基本知识介绍关于齿轮：齿轮(Gear)是依靠齿的啮合传递扭矩的轮状机械零件。
齿轮通过与其它齿状机械零件（如另一齿轮、齿条、蜗杆）传动，可实现改变转速与扭矩、改变运动方向和改变运动形式等功能。
由于传动效率高、传动比准确、功率范围大等优点，齿轮机构在工业产品中广泛应用，其设计与制造水平直接影响到工业产品的品质。
“齿轮轮齿相互扣住齿轮会带动另一个齿轮转动来传送动力。
将两个齿轮分开，也可以应用链条、履带、皮带来带动两边的齿轮而传送动力。
”齿轮发展史：人类对齿轮的使用源远流长，有史料记载中国是世界上第一个使用齿轮的国家，公元前400年至前200年间的中国古代就开始使用齿轮，中国山西省出土的青铜齿轮是迄今发现的最古老齿轮。
张衡的候风地动仪、古印度的棉核剔除机构（现收藏于柏林博物馆）都含有齿轮机构。
齿轮的具体发明人无史可考，而亚里士多德可认为是第一个系统论述这一机构的人。
而阿基米德不仅对齿轮和蜗轮有详尽的论述，Pappus更记载了阿基米德通过一个蜗轮和九个齿轮的机构，使少数几个奴隶就将大船Syrakusia推下海中。
早期齿轮并没有齿形和齿距的规格要求，因此连续转动的主动轮往往不能使被动轮连续转动。
为了解决这一问题，齿形发展为弧形，并通过减小齿距使被动轮获得连续转动，这使得齿轮机构的汲水装置十分普及。
由于钟表的出现和普及，人们产生了对齿轮定速传动的需求。
由齿廓啮合基本定律:一对齿廓的瞬时速比，等于该瞬时接触点的公法线截连心线为两段线段的反比。
和传动比恒定的条件：过接触点所作两齿廓的公法线均须与连心线交于一固定的点。
所决定的齿形理论上是无穷多的，OlafRoemer在1674年曾论述外摆线齿形，而1694年PhilippdelaHire提出了渐开线齿形。
在1733年，Camus提出了著名的Camus定理：轮齿接触点的公法线必须通过中心连绕上的节点。
一条辅助瞬心线分别沿大轮和小轮的瞬心线(节圆)纯滚动时，与辅助瞬心线固联的辅助齿形在大轮和小轮上所包络形成的两齿廓曲线是彼此共轭的。
齿轮知识点教程总结
齿轮知识点教程总结齿轮是机械传动中常见的零件，它的结构简单，但却担负着重要的传动任务。
本教程将向您介绍齿轮的基本知识点，从齿轮的类型、运动原理、设计和制造等方面进行详细讲解。
第一章：齿轮的基本概念在开始学习齿轮知识之前，我们首先要了解一些基本概念，比如齿轮的定义、作用、分类等。
齿轮是利用齿与齿之间的啮合来传递运动和力的机械元件，它一般由带齿的圆柱体构成。
齿轮的作用主要有两个，一是传递转矩，二是调整转速。
根据其传动方式和结构特点，齿轮可以分为直齿轮、斜齿轮、锥齿轮、蜗轮蜗杆等多种类型。
第二章：齿轮的运动原理齿轮的运动原理是齿轮知识中最基本的概念之一。
齿轮的基本运动包括旋转和直线移动两种形式。
在实际应用中，通过不同类型的齿轮组合，可以实现不同的传动功能，比如增速、减速、改变运动方向等。
此外，齿轮传动的效率、噪音、寿命等性能指标也与运动原理相关。
第三章：齿轮的设计与计算齿轮的设计与计算是齿轮知识中较为复杂和重要的内容，它直接关系到齿轮传动的可靠性和性能。
齿轮的设计包括齿数、齿宽、齿高、模数、齿顶高、齿根高等参数的确定，以及齿轮材料的选择、齿面硬度及表面质量的要求等。
在齿轮计算中，需要考虑齿轮的强度、变形、寿命等多个方面的因素，并进行相关计算和分析。
第四章：齿轮的制造工艺齿轮的制造工艺包括齿轮的加工方法、热处理、表面处理等内容。
一般来说，齿轮的加工方法包括铣削、滚齿、磨削、车削等多种方式，而齿轮经过热处理后能够提高其硬度和强度，延长其使用寿命。
除此之外，齿轮还需要进行表面处理，以改进其表面质量、减小摩擦、延长使用寿命。
第五章：齿轮的润滑与维护齿轮的润滑与维护是齿轮运行过程中必不可少的环节。
有效的润滑方式能够减小齿轮的摩擦、降低噪音、提高效率，并延长齿轮的使用寿命。
齿轮的维护工作包括齿轮箱油的更换、齿轮及轴承的清洗、润滑油的添加、齿轮的定期检查等。
总结：在本教程中，我们详细介绍了齿轮的基本概念、运动原理、设计与计算、制造工艺、润滑与维护等方面的知识点。
齿轮基础知识详解，看看你知道多少
齿轮基础知识详解，看看你知道多少1. 什么是齿轮？齿轮是能互相啮合的有齿的机械零件。
它在机械传动及整个机械领域中的应用极其广泛。
2. 齿轮的历史早在公元前350年，古希腊著名的哲学家亚里士多德在文献中对齿轮有过记录。
公元前250年左右，数学家阿基米德也在文献中对使用了涡轮蜗杆的卷扬机进行了说明。
在现今伊拉克凯特斯芬遗迹中还保存着公元前的齿轮。
齿轮在我国的历史也源远流长。
据史料记载，远在公元前400~200年的中国古代就已开始使用齿轮，在我国山西出土的青铜齿轮是迄今已发现的最古老齿轮，作为反映古代科学技术成就的指南车就是以齿轮机构为核心的机械装置。
15世纪后半的意大利文艺复兴时期，著名的全才列奧纳多.达芬奇，不仅在文化艺术方面，在齿轮技术史上也留下了不可磨灭的功绩，经过了500年以上，现在的齿轮仍然保留着当时素描的原型。
直到17世纪末，人们才开始研究能正确传递运动的轮齿形状。
18世纪，欧洲工业革命以后，齿轮传动的应用日益广泛；先是发展摆线齿轮，而后是渐开线齿轮，一直到20世纪初，渐开线齿轮已在应用中占了优势。
其后又发展了变位齿轮、圆弧齿轮、锥齿轮、斜齿轮等等。
现代齿轮技术已达到：齿轮模数0.004-100毫米；齿轮直径由1毫米-150米；传递功率可达十万千瓦；转速可达十万转/分；最高的圆周速度达300米/秒。
国际上，动力传动齿轮装置正沿着小型化、高速化、标准化方向发展。
特殊齿轮的应用、行星齿轮装置的发展、低振动、低噪声齿轮装置的研制是齿轮设计方面的一些特点。
3. 齿轮一般分为三大类齿轮的种类繁多，其分类方法最通常的是根据齿轮轴性。
一般分为平行轴、相交轴及交错轴三种类型。
1）平行轴齿轮：包括正齿轮、斜齿轮、内齿轮、齿条及斜齿条等。
2）相交轴齿轮：有直齿锥齿轮、弧齿锥齿轮、零度齿锥齿轮等。
3）交错轴齿轮：有交错轴斜齿齿轮、蜗杆蜗轮、准双曲面齿轮等。
上表中所列出的效率为传动效率，不包括轴承及搅拌润滑等的损失。
机械原理第七章齿轮
机械原理第七章齿轮一、齿轮的基本概念齿轮是一种经常使用的传动装置，广泛应用于机械工程领域。
其主要作用是通过齿与齿之间的啮合来传递功率和运动。
齿轮主要由齿轮齿、齿凹槽和齿轮轴组成。
齿轮有许多种类，如定径齿轮、圆柱齿轮、斜齿轮等。
它们的最主要区别是齿轮的齿面形状不同。
二、齿轮的基本特性1.齿数：齿数是指齿轮上的齿的数量，通常用N来表示。
齿数的大小决定了齿轮的大小和传动比例。
2.模数：模数是齿轮齿面形状的一个参数，它表示齿轮齿顶宽度与齿数的比值。
3.压力角：压力角是描述齿面的一条斜线与齿轴的夹角，通常用α来表示。
4.模数：模数是指齿轮上两相邻齿之间的距离。
5.分度圆直径：分度圆直径是齿轮齿面上任一一个点所在的圆的直径。
三、齿轮的传动特点齿轮传动具有以下特点：1.齿轮的传动效率高：由于齿轮啮合传动是一种交替非连续的传动方式，传动效率较高。
2.从动轴与主动轴的转速与扭矩之间的传递关系是恒定的：根据齿轮的几何关系，从动轴与主动轴的转速与扭矩之间的传递关系是恒定的。
3.可以实现大范围的传动比：齿轮传动可以通过改变齿轮的大小和齿数来实现大范围的传动比，使得机械系统具有较大的调速范围。
4.传递的功率大：由于齿轮传动可以通过改变齿轮的尺寸来实现大范围的传动比，因此可以传递较大的功率。
5.结构紧凑，体积小：齿轮传动的结构紧凑，体积小，可以满足机械系统对体积和空间的要求。
四、齿轮的设计与计算1.齿轮的设计：齿轮的设计主要包括齿形设计和齿间间隙的设计。
齿形设计是指确定齿轮的齿高、齿底等参数，齿间间隙的设计是指确定齿轮齿面副的间隙。
2.齿轮的计算：齿轮的计算主要包括齿轮尺寸的计算和齿轮传动的计算。
齿轮尺寸的计算是根据给定的传动比和功率等参数，计算齿轮的尺寸；齿轮传动的计算是根据给定的齿轮传动系统参数，计算齿轮传动的效率、转速、扭矩等参数。
齿轮的设计和计算是齿轮传动设计的重要环节，其正确与否直接影响到齿轮传动的使用性能。
五、齿轮的啮合与接触齿轮的啮合是指两个齿轮的齿面之间的接触和相互咬合。
齿轮基础知识讲解
齿轮基础知识讲解齿轮基础知识讲解一、引言齿轮是机械传动领域中不可或缺的元件，它的作用是将原动机输出的旋转运动转化为执行机构所需的旋转或直线运动。
齿轮的设计和制造是机械工程的重要部分，保证了各种机械设备的高效、稳定和长寿命运行。
本文将详细介绍齿轮的基本知识，包括分类、制造工艺以及应用领域，帮助读者更好地了解和掌握这一重要技术。
二、齿轮类型根据不同的分类标准，齿轮可分为多种类型。
常见的分类方式如下：1、直齿齿轮和斜齿齿轮：根据齿轮齿的走向，齿轮可分为直齿和斜齿。
直齿齿轮的齿与旋转轴垂直，而斜齿齿轮的齿与旋转轴成一定角度。
2、圆柱齿轮和圆锥齿轮：根据齿轮的形状，齿轮可分为圆柱齿轮和圆锥齿轮。
圆柱齿轮通常用于平行轴之间的传动，而圆锥齿轮用于相交轴之间的传动。
3、主动齿轮和从动齿轮：根据齿轮在传动中的作用，齿轮可分为主动齿轮和从动齿轮。
主动齿轮是原动机连接的齿轮，从动齿轮是接收动力并完成传动的齿轮。
4、高速齿轮和低速齿轮：根据传动速度，齿轮可分为高速齿轮和低速齿轮。
高速齿轮通常用于高速旋转的传动系统，而低速齿轮则用于低速旋转的传动系统。
三、齿轮制造工艺齿轮制造需要经过多个环节，包括材料选择、毛坯制备、热处理、切削加工等。
以下是齿轮制造工艺的主要步骤：1、材料选择：根据齿轮的使用条件和性能要求，选择合适的材料。
常用的材料包括钢材、铸铁、青铜等。
2、毛坯制备：根据设计图纸制作毛坯。
毛坯可以采用铸造、锻造、切削等方法制备。
3、热处理：对毛坯进行热处理，以提高材料的力学性能和硬度。
4、切削加工：对热处理后的毛坯进行切削加工，以形成精确的齿形和尺寸。
5、精加工：采用磨削、珩磨等工艺提高齿轮的精度和表面光洁度。
四、齿轮应用齿轮广泛应用于各种机械设备中，如机械传动系统、运输设备、建筑工程等。
以下是几个具体的应用示例：1、机械传动系统：齿轮是机械传动系统中的核心元件，用于将原动机（如电动机、内燃机等）的旋转运动传递到执行机构（如丝杠、螺母等）。
齿轮基础知识讲解
齿轮基础知识讲解齿轮是机械传动系统中的重要组成部分，广泛应用于各种机械设备中。
无论是汽车、飞机、还是各种工业设备，都离不开齿轮的应用。
掌握齿轮的基本知识对于理解机械传动原理和设备维护都至关重要。
圆柱齿轮：最常见的齿轮类型，用于平行轴之间的传动。
根据齿向的不同，圆柱齿轮又分为直齿和斜齿两种。
圆锥齿轮：通常用于相交轴之间的传动，它的齿是呈圆锥形状的。
涡轮齿轮：通常用于小功率、小速比的传动，其形状像蜗牛壳，转动方向与蜗牛爬行方向相同。
模数：模数是齿轮设计的基本参数，它表示齿的大小。
模数越大，齿轮的尺寸就越大。
齿数：齿数是表示齿轮上齿的数量的。
齿数的多少直接影响到齿轮的传动比和承受载荷的能力。
压力角：压力角是指齿与齿之间接触时的角度。
压力角越大，齿轮的承载能力就越强，但同时也会增加齿轮的噪音和磨损。
锻造：通过锻造，可以得到形状大致符合要求的齿轮毛坯。
热处理：通过热处理提高齿轮的硬度和耐磨性。
精切：在热处理后，对齿轮进行精细加工，使其达到精确的尺寸和形状。
研磨：用研磨剂对齿轮进行研磨，以提高其表面光洁度，减少摩擦损失。
定期检查：定期检查齿轮的磨损情况，如有必要应进行更换。
润滑：保持齿轮的良好润滑，可以延长其使用寿命。
清洁：保持齿轮及其周围环境的清洁，防止杂物和污垢的堆积。
调整：如果发现齿轮有松动或异常噪音，应及时进行调整或更换。
掌握齿轮的基本知识对于理解机械传动原理和设备维护都至关重要。
通过了解不同类型的齿轮、齿轮的参数以及齿轮的制造过程和维护保养方法，我们可以更好地理解和使用齿轮，为机械设备的正常运行提供保障。
微生物是地球上数量最多的生物之一，它们无处不在，从极端环境中到人体内部，从土壤到水域，甚至在空气中都有它们的存在。
微生物在生态系统中扮演着重要的角色，它们参与了物质的循环、营养的传递和能量的流动。
一些微生物也是人类生活和生产中不可或缺的资源。
微生物主要包括细菌、病毒、真菌、原生动物和显微藻类等。
其中，细菌是最常见的微生物之一，它们可以通过分裂方式进行繁殖，具有多种形态和生理特征。
齿轮基础知识介绍
齿轮基础1.齿轮的基本几何要素的名称、代号及其计算式下图8-40 为两相互啮合圆柱齿轮的传动示意图。
（1）分度圆直径d在齿顶圆与齿根圆之间, 使齿厚s与槽宽e的弧长相等的圆称为分度圆，其直径以d表示。
（2) 齿距p和齿厚s分度圆上相邻两齿对应点之间的弧长，称为分度圆齿距，以p表示；两啮合齿轮的齿距应相等。
每个轮齿齿廓在分度圆上的弧长，称为分度圆齿厚，以S表示；相邻轮齿之间的齿槽在分度圆上的弧长，称为槽宽，用e表示。
在标准齿轮中，s=e，p=s+e，s=p/2。
标准齿轮模数尺数计算公式齿轮的直径计算方法：齿顶圆直径=（齿数+2）*模数，da=(z+2)*m分度圆直径=齿数*模数，d=z*m齿根圆直径=齿顶圆直径-(4.5*模数) ，df =m(z-2.5)=da-4.5*m比如：M4 32齿34*3.5齿顶圆直径=（32+2）*4=136mm分度圆直径=32*4=128mm齿根圆直径=136-4.5*4=118mm7M 12齿中心距D=（分度圆直径1+分度圆直径2）/2 就是（12+2）*7=98mm =(d1+d2)/2=m(z1+z2)/2这种计算方法针对所有的模数齿轮（不包括变位齿轮）。
模数表示齿轮牙的大小。
齿轮模数=分度圆直径÷齿数=齿轮外径÷（齿数-2）齿轮模数是有国家标准的（GB1357-78）模数标准系列（优先选用）1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50模数标准系列（可以选用）1.75，2.25，2.75，3.5，4.5，5.5，7，9，14，18，22，28，36，45模数标准系列（尽可能不用）3.25，3.75，6.5，11，30上面数值以外为非标准齿轮，不要采用！在图8-40中，通过圆柱齿轮轮齿顶部的圆称为齿顶圆，其直径用da 表示。
通过圆柱齿轮齿根部的圆称为齿根圆，直径用df 表示。
齿顶圆da 与分度圆d之间的径向距离称为齿顶高，用ha来表示；齿根圆df 与分度圆 d 之间的径向距离称为齿根高，用hf 表示；齿顶高与齿根高之和称为齿高，以h 表示，即齿顶圆与齿根圆之间的径向距离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
d = m·z
即
md
z
模数愈大，轮齿就愈大。互相啮合的两齿轮，其齿距p应 相等，模数m亦应相等。为减少加工齿轮刀具的数量，国家标
准对齿轮的模数作了统一的规定。
精品课件
标准模数 (GB/T 1357-1987)
mm
第一 系列
0.1，0.12，0.15，0.2，0.25，0.3，0.4，0.5， 0.6，0.8，1，1.25，1.5，2，2.5，3，4，5，6， 8，10，12，16，20，25，32，40，50
d = 58 mm
齿顶圆直径 d da = m(z+2)
齿根圆直径 d df = m(z-2.5)
中心距
a
d
a = m(z1+z2)/2
f
精品课件
da = 62 mm df = 53 mm
圆柱齿轮的画法
精品课件
圆柱齿轮啮合的画法
精品课件
齿轮啮合区的画法
精品课件
本章结束
精品课件
点击播放
精品课件
圆锥齿轮 用于两相交轴之间的传动。
点击播放
精品课件
蜗杆蜗轮 用于两交叉轴之间的传动。
点击播放
精品课件

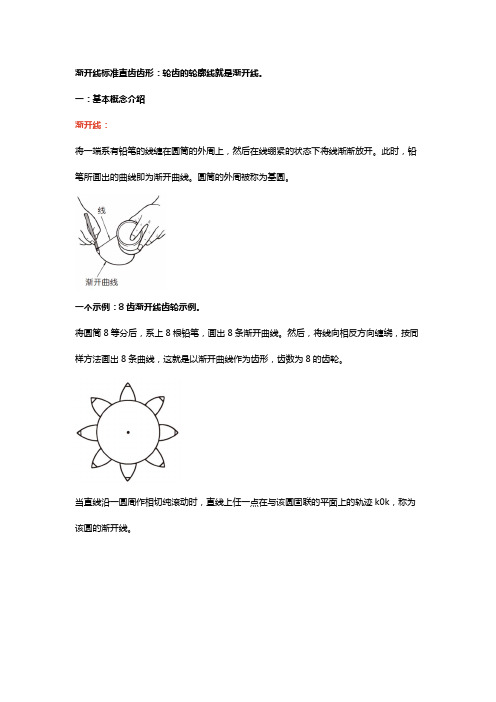

齿轮轮齿的齿廓曲线可以制成渐开线、摆线或圆弧， 其中渐开线齿廓较常见。轮齿的方向有直齿、斜齿、人字齿
或弧形齿。 齿轮有标准齿轮与非标准齿轮之分，具有标准齿的齿轮称
为标准齿轮。
直齿轮 轮
齿轮
齿轮的基本知识 圆柱齿轮的基本参数和尺寸间关系
精品课件
齿轮是在机器中传递动力和运动的零件。齿轮传
动可完成减速、增速、变向等功能。
常见的齿轮：
1．圆柱齿轮 用于两平行轴之间的传动。 2．圆锥齿轮 用于两相交轴之间的传动。 3．蜗杆蜗轮 用于两交叉轴之间的传动。
精品课件
圆柱齿轮 用于两平行轴之间的传动。
第二 系列
0.35， 0.7， 0.9，1.75，2.25，2.75，(3.25)， 3.5， (3.75)，4.5，5.5，(6.5)， 7， 9，(11)， 14，
18，
注：1. 在选2用2，模数2时8，，应3优6，先采45用第一系列，括号内的模数尽可能不用。
2. 圆锥齿轮模数见GB/T 12368-1990。
精品课件
标准直齿轮各基本尺寸的计算公式及举例
基本参数：模数 m 齿数 z
名称
符号 计 算 公 式
ห้องสมุดไป่ตู้
已知：m = 2mm,z =
29 计算举例
齿距
p p=pm
p = 6.28 mm
齿顶高 齿根高 齿高
h ha = m
a
h
hf = 1.25m
f h = 2.25m
分度圆直径 h d = mz
ha = 2 mm hf = 2.5 mm h = 4.5 mm
用da表示。
④齿根圆直径df——齿槽根部的圆称齿根圆，其直径
用df表示。
精品课件
⑤ 齿距p、齿厚s、槽宽e——在节圆或分度圆上，
两个相邻的同侧齿面间的弧长称齿距，用p表示；一个轮齿齿 廓间的弧长称齿厚，用s表示；一个齿槽齿廓间的弧长称槽宽， 用e表示。在标准齿轮中，s = e，p = e +s。
⑥齿高h、齿顶高ha、齿根高hf——齿顶圆与齿根圆
斜齿轮
精品课件
人字齿
圆柱齿轮的基本参数和尺寸间关系
直齿轮(直齿圆柱齿轮)各部分名称及其代号
精品课件
齿轮的名词术语
①节圆直径dˊ（分度圆直径d）——连心线O1O2上
两相切的圆称为节圆，其直径用dˊ表示。 分度圆直径用d表示 。在标准齿轮中，dˊ=d。
②节点P——在一对啮合齿轮上，两节圆的切点。 ③齿顶圆直径da——轮齿顶部的圆称齿顶圆，其直径
的径向距离称齿高，用h表示；齿顶圆与分度圆的径向距离称 齿顶高，用ha表示；分度圆与齿根圆的径向距离称齿根高， 用hf表示。h =ha +hf。
(符号下角的1和2，分别代表第一个齿轮和第二个齿轮。)
精品课件
齿轮分度圆周长为：
d zp
z表示齿数， p表示齿距
分度圆直径 齿轮的模数
d pz
m p
则
