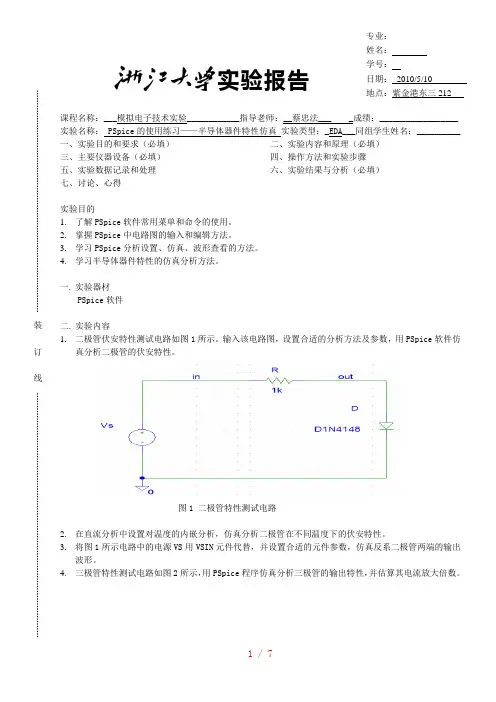

PSpice的使用——半导体器件特性仿真实验报告
实验报告课程名称：___模拟电子技术实验____________指导老师：__蔡忠法___ _成绩：__________________ 实验名称： PSpice 的使用练习——半导体器件特性仿真 实验类型：_EDA___同组学生姓名：__________ 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析（必填） 七、讨论、心得实验目的1. 了解PSpice 软件常用菜单和命令的使用。
2. 掌握PSpice 中电路图的输入和编辑方法。
3. 学习PSpice 分析设置、仿真、波形查看的方法。
4. 学习半导体器件特性的仿真分析方法。
一. 实验器材PSpice 软件二. 实验内容1. 二极管伏安特性测试电路如图1所示。
输入该电路图，设置合适的分析方法及参数，用PSpice 软件仿真分析二极管的伏安特性。
图1 二极管特性测试电路2. 在直流分析中设置对温度的内嵌分析，仿真分析二极管在不同温度下的伏安特性。
3. 将图1所示电路中的电源VS 用VSIN 元件代替，并设置合适的元件参数，仿真反系二极管两端的输出波形。
4. 三极管特性测试电路如图2所示，用PSpice 程序仿真分析三极管的输出特性，并估算其电流放大倍数。
专业： 姓名： 学号：_日期：_2010/5/10 地点：紫金港东三212装订线实验名称：_____pspice的使用_____姓名：______学号：_图2 三极管特性测试电路四.实验原理1.二极管特性的仿真分析 1.1二极管伏安特性 （1）输入图5.1电路图（2）仿真二极管伏安特性时的设置直流扫描（DC Sweep ）分析参数设置：扫描变量类型为电压源，扫描变量为Vs ，扫描类型为线性扫描，初始值为-200V ，终值为40V ，增量为0.1V 。
（3）运行仿真分析程序 （4）查看仿真结果装订线P.2①在Probe程序中显示I（D）曲线，结果如图3显示。

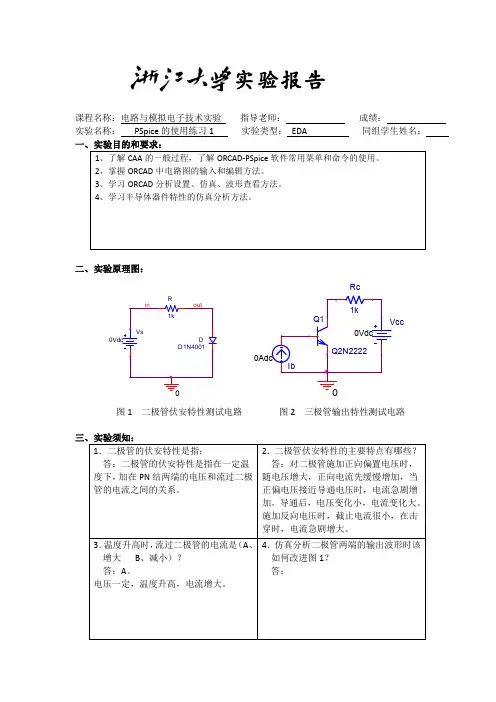

pspice仿真实验(一)实验报告
实验报告课程名称：电路与模拟电子技术实验指导老师：成绩：实验名称：PSpice 的使用练习1实验类型：EDA 同组学生姓名：一、实验目的和要求：1、了解CAA 的一般过程，了解ORCAD-PSpice 软件常用菜单和命令的使用。
2、掌握ORCAD 中电路图的输入和编辑方法。
3、学习ORCAD 分析设置、仿真、波形查看方法。
4、学习半导体器件特性的仿真分析方法。
二、实验原理图：D D1N40011kVs0Vdc in out 0Q1Q2N2222Rc1k Vcc 0Vdc Ib0Adc 0图1二极管伏安特性测试电路图2三极管输出特性测试电路三、实验须知：1．二极管的伏安特性是指：答：二极管的伏安特性是指在一定温度下，加在PN 结两端的电压和流过二极管的电流之间的关系。
2．二极管伏安特性的主要特点有哪些？答：对二极管施加正向偏置电压时，随电压增大，正向电流先缓慢增加，当正偏电压接近导通电压时，电流急剧增加。
导通后，电压变化小，电流变化大。
施加反向电压时，截止电流很小，在击穿时，电流急剧增大。
3．温度升高时，流过二极管的电流是（A 、增大B 、减小）？答：A 。
电压一定，温度升高，电流增大。
4．仿真分析二极管两端的输出波形时该如何改进图1？答：5．三极管共射输出特性曲线是指：答：发射结接地，输入电流为，输出电流为，输出特性曲线是指一定时，与之间的关系。
整个输出特性可划分为三个不同的区域：截止区、饱和区、放大区。
6．如何根据三极管的输出特性估算其电流放大系数？答：在一定的下，当处于饱和区不再增大时，此时的就是电流放大系数。
四、实验步骤：1.二极管伏安特性的DC 参数设置：2．如何改变坐标变量来得到二极管的伏安特性曲线？答：设置好仿真参数后，点击运行按钮进入仿真。
在Axis setting 菜单下选择X Axis,在Axis variable…下选择横坐标为,如果在电路图中有in 、out 标识，也可以选择；然后点击确定，在Trace 菜单下选择Add Trace ，选择，此时就可以显示出以二极管电压为横坐标、通过二极管电流为纵坐标的伏安特性曲线。
《Pspice实验报告》word版
EDA实践环节实验报告电气与控制工程学院测控技术与仪器0802班2011年1月8日设计与仿真共射-共集组合放大电路一、设计简介自已设计电路系统，构成低通滤波器、高通滤波器和带通滤波器。
利用Matlab或PSPICE或PROTEL或其他软件仿真。
二、设计要求完成电路设计；学习用计算机画电路图；学会利用Matlab 或PSPICE或其他软件仿真。
要求电路有合适的静态工作点，其电压放大倍数Av > 100、输入电阻Ri > 1KΩ、输出电阻Ro < 0.5KΩ及频带Fh > 1Mhz，负载电阻RL为5.1 KΩ，并书写Pspice实践练习报告。
三、设计电路四、仿真1、静态输出文件；* source 22Q_Q1 N00763 N03749 N03595 Q2N2222C_C1 N00673 N002511 10ufQ_Q2 N000291 N04481 N01035 Q2N2222C_C3 N01035 VO 10ufR_R1 N002511 N03749 2kR_Rb1 N03749 N01147 100kR_R2 N00763 N01147 3kR_R5 0 N04481 20kR_Rb2 0 N03749 20kR_R3 0 N01035 1kR_R4 0 VO 5.1kR_Re 0 N03595 1kV_V2 N01147 0 12VC_C2 N00763 N04481 10ufR_Rw N04481 N01147 100kV_Vs N00673 0+SIN 0 50mv 1khz 0 0 0R_Rc2 N000291 N01147 4.3k**** RESUMING "22-SCHEMATIC1-22 tran.sim.cir" ****.END**** 01/08/11 17:44:50 ************** PSpice Lite (Mar 2000) ******************* Profile: "SCHEMATIC1-22 tran" [ C:\360downloads\Capture\Library\PSpice\22-SCHEMATIC1-22 tran.sim ]**** BJT MODEL PARAMETERS******************************************************* ***********************Q2N2222NPNIS 14.340000E-15BF 50NF 1VAF 74.03IKF .2847ISE 14.340000E-15NE 1.307BR 6.092NR 1RB 10RC 1CJE 22.010000E-12MJE .377CJC 7.306000E-12MJC .3416TF 411.100000E-12XTF 3VTF 1.7ITF .6TR 46.910000E-09XTB 1.5CN 2.42D .87**** 01/08/11 17:44:50 ************** PSpice Lite (Mar 2000) ******************* Profile: "SCHEMATIC1-22 tran" [ C:\360downloads\Capture\Library\PSpice\22-SCHEMATIC1-22 tran.sim ]**** INITIAL TRANSIENT SOLUTION TEMPERATURE = 27.000 DEG C******************************************************************************NODE VOLTAGE NODE VOLTAGE NODE VOLTAGE NODE VOLTAGE( VO) 0.0000 (N00673) 0.0000 (N00763) 9.0275 (N01035) 1.0074(N01147) 12.0000 (N03595) 1.0115 (N03749) 1.6549 (N04481) 1.6511(N000291) 7.7581 (N002511) 1.6549VOLTAGE SOURCE CURRENTSNAME CURRENTV_V2 -2.184E-03V_Vs 0.000E+00TOTAL POWER DISSIPATION 2.62E-02 WATTSJOB CONCLUDEDTOTAL JOB TIME .02**** 01/08/11 17:20:48 ************** PSpice Lite (Mar 2000) ******************* Profile: "SCHEMATIC1-22 bias" [ C:\360downloads\Capture\Library\PSpice\22-SCHEMATIC1-22 bias.sim ]**** SMALL SIGNAL BIAS SOLUTION TEMPERATURE = 27.000 DEG C******************************************************************************NODE VOLTAGE NODE VOLTAGE NODE VOLTAGENODE VOLTAGE( VO) 0.0000 (N00673) 0.0000 (N00763) 3.2871 (N01035) 25.06E-09(N01147) 12.0000 (N03595) 3.2769 (N03749) 4.0009 (N000290) .1633(N002511) 4.0009VOLTAGE SOURCE CURRENTSNAME CURRENTV_V2 -3.277E-03V_Vs 0.000E+00TOTAL POWER DISSIPATION 3.93E-02 WATTS**** 01/08/11 17:20:48 ************** PSpice Lite (Mar 2000) ******************* Profile: "SCHEMATIC1-22 bias" [ C:\360downloads\Capture\Library\PSpice\22-SCHEMATIC1-22 bias.sim ]**** OPERATING POINT INFORMATION TEMPERATURE = 27.000 DEG C********************************************************************************** BIPOLAR JUNCTION TRANSISTORSNAME Q_Q1 Q_Q2MODEL Q2N2222 Q2N2222IB 1.57E-03 1.26E-18IC 1.71E-03 2.51E-11VBE 7.24E-01 1.63E-01VBC 7.14E-01 -1.18E+01VCE 1.03E-02 1.20E+01BETADC 1.09E+00 1.98E+07GM 1.13E-01 3.55E-10RPI 1.08E+02 1.69E+10RX 1.00E+01 1.00E+01RO 3.36E+00 7.00E+11CBE 2.03E-10 2.41E-11CBC 1.47E-08 2.79E-12CJS 0.00E+00 0.00E+00BETAAC 1.22E+01 5.98E+00CBX/CBX2 0.00E+00 0.00E+00FT/FT2 1.21E+06 2.10E+00JOB CONCLUDEDTOTAL JOB TIME .022、静态值；3、仿真电压波形、曲线及数据Time0s2.0ms 4.0ms6.0msV(VO)V(Vs:+)-100mV0V 100mV(2.2579m,-94.231m)Time 0s2.5ms5.0ms IB(Q1)20.0uA 22.5uA (2.7520m,19.833u)(1.2480m,21.585u)Vb1=86.0mV=Vi;Vo=98Mv;Au=Vo/Vi=1.14;Time0s2.5ms5.0msIE(Q1)-1.2mA-1.0mA -0.8mA (1.2640m,-1.0538m)(1.7480m,-970.032u)幅频曲线图；由图可得；Fh=1.9481MHZ, Frequency10KHz100MHz10Hz dB(V(Vo)/V(Vs:+))-20020(1.9481M,2.4860)(5.1331K,5.5845)相频曲线图；Frequency 10KHz100MHz10Hz Vp(Vo)-Vp(Vs:+)-400d-200d 0d(1.9377M,-225.908)输入电阻；在低通内的输入电阻值为14.468K Ω-7.715K Ω;Frequency 10KHz100MHz10Hz V(Vs:+)/I(Vs)10K 20K (5.1981K,14.468K)(1.9377M,7.7154K)求取输出电阻时，将Vs 短路，去掉负载电阻，加入Vw 信号源300mV 进行测量；如下图所示。
PSpice仿真实验报告
华中科技大学文化学院电子线路实验报告一：实验目的学会用Pspice9.2设计与仿真一个单级共射放大电路，熟练使用Pspice软件。
二：实验要求单级共射放大电路需要放大电路有合适的静态工作点，输入正弦信号幅值30mv，电压放大倍数30左右，输入阻抗大于1kΩ，输出阻抗小雨5.1kΩ及通频带大于1MHZ.三：实验步骤1、启动Pspice9.2打开Capture CIS Lite Edition在主页下创建工程项目wfl：1.选file/New/Project2.建立一个子目录Creat Dir(键入d：\仿真)，并双击打开3.选中Analog or Mixed Singnal Circuit OK!4.键入工程项目名Name:wfl5.在设计项目创建方式选择对话框下，选中Creat a blank proOK!6.画一直线，将建立空白的图形文件（wfl.sch）存盘。
2、画电路图：1.打开库浏览器选择菜单Place/Part,Add Library；2.删除某一元件：鼠标选中该元件并单击（元器件符号变为红色），选中菜单的Edit/delet；3.翻转或旋转某一元器件符号：同2选中元件，按键Ctrl+R即可；4.画电路连线：选择菜单中的Place/wire；5.为突出输出端，需键入标注in字符，选择Place/Net Alias inOK!6.将建立的文件（wfl.sch）存盘。
3、修改元器件的符号和参数1.用鼠标教案头双击该元件符号，此时出现修改框，可以进入符号和参数的设置2.VSIN信号的设置：鼠标选中VSIN信号源并单击（符号变为红色）然后，用鼠标双击该元件符号，此时出现修改框，即可进入参数的设置，AC=30mv，鼠标选中Apply并单击应用，退出。
3.三极管参数设置：同2选中三极管并单击其变为红色，然后选择菜单Edit/PSpice Model.打开模型编辑框Edit/PSpice Model修改Bf为50，保存，即设置三极管的放大系数变为50.单级共射放大电路4、设置分析功能1.Bias Point Detail（静态）选择菜单PSice/New Simulation Profile,在New Simulation对话框下，键入Bias用鼠标单击Creat，然后出现模拟类型和参数设置框，见此框的Amalysis type栏目，用鼠标单击Bias Point Detail并在Output File Options栏目下，单击选中“incluedetailed bias point information fornonlinear controlled sources and semiconductors”最后单击应用A及确定返回。
模电实验_pspice仿真
实验一PSpice软件仿真练习中法1301班张健翔U201314213实验一PSpice软件仿真练习——单级共射放大电路一、实验目的为了培养学生使用CAD技术的能力，全面提高学生的素质和创新能力，就必须掌握电子电路的仿真方法。
本实验力图达到以下目的：①了解电子电路CAD技术的基本知识，熟悉仿真软件PSpice的主要功能。
②学习利用仿真手段，分析、设计电子电路。
③初步掌握用仿真软件PSpice分析、设计电路的基本方法和技巧。
二、实验条件计算机、PSpice仿真软件。
三、实验说明本实验以单级共射放大电路为例，简要介绍相关的Capture（电路原理图设计）和PSpice A/D（模数混合仿真）两部分软件的仿真步骤和使用方法。
单级共射放大参考电路如图3.1.1所示，三极管型号为Q2N2222（错误！未找到引用源。
），试分析：1.放大电路的静态工作点。
2.当输入电压信号为幅值10mV、频率1kHz的正弦波时，仿真输入、输出波形。
3.仿真该电路电压增益的幅频响应和相频响应曲线。
4.仿真该电路的输入、输出电阻频率响应曲线。
图3.1.1 单级共射放大电路四、实验内容与步骤PSpice仿真软件对电路进行仿真分析的一般步骤如下：1.创建新工程项目文件:启动Capture软件，打开Capture主窗口，执行菜单命令File|New|Project，弹出Project对话框，输入项目名称（不能含汉子及空格），选中Analog or Mixed A/D。
在Location 编辑栏输入项目文档存放路径。
建议新建一个与项目名称同名的文件夹作为项目文档存放子目录。
单击OK按钮，关闭New Project对话框，将弹出Create PSpice Project对话框，选中Create a blank project，单击OK，新项目创建完毕。
2.按图3.1.1绘制单级共射放大电路原理图:（1）、调元器件在Capture主窗口中，单击Place|Part，弹出元器件选择窗口Place Part，先调用三极管，在BIPOLAR库中的Part栏目中，选择三极管Q2N2222。
Pspice实验报告
1.000E+00 1.500E+002.000E+00 1.600E+003.000E+00 1.700E+004.000E+00 1.800E+005.000E+00 1.900E+006.000E+00 2.000E+007.000E+00 2.100E+008.000E+00 2.200E+009.000E+00 2.300E+001.000E+012.400E+001.100E+012.500E+001.200E+012.600E+003、Pspice应用总结1、Pspice中直流电路工作点的分析是默认的，直接点击V、I按钮即可得到电路的各支路电流电压值。
2、DC Sweep为直流扫描分析，若要得到波形图，只需在测定点上设置探针。
其中，“Name”中选择横轴扫描量，“Start Value”为起始值，“EndValue”为终止值，“Increment”为扫描步长。
3、通过电流打印机可以输出扫描的电流数据。
4、思考与讨论（1）根据两图及所得仿真结果验证基尔霍夫定律答：对于电路１，设４Ｖ和６Ｖ所对应的结点分别为１和２。
对于中间的一个回路有：4*1+1*2-3*2=0，即基尔霍夫电压定律成立。
对于结点１有：2+2-4=0，即基尔霍夫电流定律成立。
（2）怎样理解电流IRL随US1变化的函数关系？这个式子中的各项分别表示什么物理意义？答：负载电流Us1呈线性关系，Ir3=1.4+(1.2/12) Us1=1.4+0.1Us1，式中，1.4A表示将Us1置零时其它激励在负载支路产生的响应，0.1Us1表示仅保留Us1，将其它电源置零（电压源短路，电流源开路）时，负载支路的电流响应。
（3）总结如何用Pspice进行直流工作点分析和直流扫描分析。
答：Pspice软件的使用：若想得到其它量的函数关系，得到其波形图，只需在所测定点上设置相应的探针，然后在参数设定上进行一点更改。
如想要确定负载电阻RL的电流随负载电阻变化的波形，只需将“直流扫描分析参数表”中“Name”中的V1该为RL；若想要确定节点电压Un1随U1的变化，只需在n1这个节点上设置一个电压探针。
Pspice电路仿真实验报告
实验报告院（系）：学号：专业：实验人：实验题目：运用Pspice软件进行电路仿真实验。
一、实验目的1、通过实验了解并掌握Pspice软件的运用方法，以及电路仿真的基本方法。
2、学会用电路仿真的方法分析各种电路。
3、通过电路仿真的方法验证所学的各种电路基础定律，并了解各种电路的特性。
二、软件简介Pspice是主要用于集成电路的分析程序，Pspice起初用在大规模电子计算机上进行仿真分析，后来推出了能在 PC上运行的Pspice软件。
Pspice5.0以上版本是基于windows 操作环境。
Pspice软件的主要用途是用于于仿真设计：在实际制作电路之前，先进行计算机模拟，可根据模拟运行结果修改和优化电路设计，测试各种性能，不必涉及实际元器件及测试设备。
三、具体实验内容A、电阻电路（实验一exe 3.38、实验二exe 3.57）1、原理说明：对于简单的电阻电路，用Pspice软件进行电路的仿真分析时，现在要在capture环境（即Schematics程序）下画出电路图。
然后调用分析模块、选择分析类型，就可以“自动”进行电路分析了。
Pspice软件是采用节点电压法求电压的，因此，在绘制电路图时，一定要有零点（即接地点）。
同时，要可以用电路基础理论中的方法列电路方程，求解电路中各个电压和电流。
与仿真结果进行对比分析2、步骤：（1）打开Schematics程序，进入画图界面。
（2）原理图界面点击Get New Part图标，添加常用库，点击Add Library ，将常用库添加进来。
本例需添加Analog( 包含电阻、电容等无源器件)，Soure(包含电压源、电流源等电源器件)。
在相应的库中选取电阻R,电压源IDC， F1（实验一），以及地线GND，点取Place 放到界面上。
（3）调节好各元件的位置以及方向，并设好大小，最后连线，保存。
（4）按键盘“F11”(或界面smulate图标)开始仿真。
如原理图无错误，则显示Pspice A/D 窗口。
电路实验报告 虚拟实验
一、实验目的1、初步了解虚拟实验软件Pspice，并学会Pspice的简单使用。
2、通过虚拟实验来验证KVL与KCL。
二、实验仪器与应用软件PC机一台（Windows操作系统），Pspice电路仿真软件。
三、实验原理利用虚拟实验软件Pspice，对下面电路原理图进行仿真模拟。
设定R1、R2、R3以及R4四个电阻的阻值，然后给两个电压源赋予不同的值，用软件进行模拟仿真实验，分别测出各支路的电压和电流。
算出各回路的电压之和是否为零，和各节点的电流之和是否为零来验证KVL、KCL的成立。
四、实验步骤：1、在E盘上创建自己的文件夹(命名为自己的姓名，学号，班级)2、打开Pspice软件，从浏览器中的元件库中取出R、VDC、GND-EARTH并在画图区上画出电路原理图。
并将文件保存在E盘上自己所创建的文件夹里。
3、给R1、R2、R3以及R4四个电阻分别赋值为：1k欧、2k欧、3k欧以及4k欧4、给电压源US1、US2赋值为12V。
分别测量此时各节点的电压和各支路的电流并记录下来:UA=10.91V UB=8.727V UC=12.00V UD=0VI1=1.091mA I2=1.091mA I3=2.182mA5、给电压源US1、US2赋值为9V，-12V。
分别测量此时各节点的电压和各支路的电流并记录下来UA=5.636V UB=-1.091V UC=-12.00V UD=0VI1=3.364mA I2=-3.364mA I3=-272.7uA6、给电压源US1、US2赋值为10V，6V。
分别测量此时各节点的电压和各支路的电流并记录下来UA=8.606V UB=5.818V UC=6.000V UD=0VI1=1.394mA I2=60.61uA I3=1.455mA7、退出软件，进行数据处理。
五、数据处理：六、实验分析与结论：由上表数据，并考虑到取有效数字后小数位数的不同可知道：各节点电流之和I∑=0；回路1 U∑=0∑=0；回路2 U可验证KCL、KVL定理成立。
PSPICE仿真综合实验
1、仿真软件ORCAD一、PSpice简介：PSpice是较早出现的EDA（ElectronicDesignAutomatic，电路设计自动化）软件之一，也是当今世界上著名的电路仿真标准工具之一。
目前广泛使用的PSpice5.1以后版本是Microsim公司于1996年开发的基于Windows环境的仿真程序，并且从6.0版本开始引入图形界面。
1998年著名的EDA商业软件开发商OrCAD公司与Microsim公司正式合并，自此Microsim公司的PSpice产品正式并入OrCAD公司的商业EDA系统中，成为OrCAD/PSpice。
但PSpice仍然单独销售和使用，并不断推出新的版本。
二、PSpice的优越性电路系统仿真方面，PSpice可以说独具特色，是其他软件无法比拟的，它是一个多功能的电路模拟试验平台，PSpice软件由于收敛性好，适于做系统及电路级仿真，具有快速、准确的仿真能力。
其主要优点有：1.图形界面友好，易学易用，操作简单2.实用性强，仿真效果好3.功能强大，集成度高三、PSPICE可执行的主要分析功能本综合试验以ORCAD16.3为仿真平台仿真实验，该平台中PSpice可以分析的类型有以下9种，每一种分析类型的定义如下：（1）直流（DC）分析：也叫直流扫描分析是指电路中的某参数在一定范围内变化时，对电路的直流输出特性的分析和计算。
（2）交流（AC）分析：主要功能是计算电路的交流小信号线性频率响应特性,包括幅频特性和相频特性，以及输入和输出阻抗等。
（3）噪音（Noise）分析：是指在每个设定的频率点上，计算电路指定输出端的等效输出噪音和制定输入端的等效输入噪声电平。
（4）直流工作点（OP）分析：是指当电感短路、电容开路时，电路中的静态工作点的计算。
在进行交流小信号分析和瞬态分析之前，系统将自动计算直流工作点，以确定瞬态分析的初始条件和交流小信号条件下的非线性器件的线性化模型参数。
ORCAD实验报告
实验一 Pspice 软件的分析过程【实验目的】:熟悉PSpice 的仿真功能，熟练掌握各种仿真参数的设置方法,综合观测并分析仿真结果，并能够对结果进行分析与总结。
【实验内容】：1、完成教材P150的例6。
1。
1、例6.1。
2和例6。
1.3，其原理图分别如图1—1、图1-2和图1—3所示，并对仿真结果进行分析和总结。
R1R31kR41kVOFF = 0VOFF = 0R6C12nL14H2、对图1—4所示电路运行直流工作点分析（Bias Point Detail ）。
根据PSpice 软件的仿真结果① 计算A 、B 之间的电压的值； ② 计算两个电源输出的电流值；③ 如果在A 、B 之间用一根导线直接连接或接一电阻，问电路的工作状态有无变化.图1-2V216VdcR44R28R34R112V120VdcA B【实验步骤】: 1. 图一均为直流分量，故对其进行静态分析。
观察各点电流电压以及功率;2. 图二，图三为交流分量，故使用时域分析观察电感电容的电压电流和功率随时间变化的波形；3. 对图1—4所示电路运行直流工作点分析。
【实验结果】：一，对图一进行静态分析，所得结果如下可以看出，R1与并联回路、R3与R4串联分压R3与R4串联的回路与R2并联分流. 二，对图二进行时域分析，波形如下图所示：图1-410V0VSEL>>-10VV(L1:1)10mW0W-10mWW(L1)1.0mA0.5mA0A0s1ms2ms3ms4ms5ms 6ms7ms8ms9ms10ms I(L1:1)Time可以看出,电流经过电感时，相位减少了九十度，使得计算出的功率曲线成为如图所示结果对图三进行时域分析，波形如下图所示：1.0mW0W-1.0mWW(C1)200uA0A-200uAI(C1)10V0VSEL>>-10V0s1ms2ms3ms4ms5ms6ms7ms8ms9ms10ms V(C1:2)V(0)Time可以看出，电流经过电容时，相位减少了九十度，使得计算出的功率曲线成为如图所示结果三，对图1—4所示电路运行直流工作点分析,结果如下1。
pspice微电子实验报告
智能1202 苏思韵201208070216微电子实验报告实验一运算放大电路—求差电路一、实验内容1.电压跟随器仿真电路如图a所示。
绘出其输出、输入波形图。
2.V3FREQ = 50HzVAMPL = 10VOFF = 0R110kR21kV112VV+V2-12VV-U1uA741+3-2V+7V-4OUT6OS11OS25图a 电压跟随电路输出波形输入波形2. 求差电路如图所示。
运放选用741，电源电压V+=+15V ，V-=-15V ，R1=R2=10K Ω，R3=R4=100K Ω。
（1）当V1=0，V2=－0.5sin(2π×100t)(V)时，绘出V2和输出电压的波形。
（2）当V1=0.5sin(2π×100t)(V)，V2=0时，绘出V1和输出电压的波形。
V2FREQ = 100Hz VAMPL = -0.5V VOFF = 0R110k0V315VV+V4-15V V-U1uA741+3-2V+7V-4OUT 6OS11OS25V1FREQ = 100Hz VAMPL = 0.5V VOFF = 0R310k100kR5100k图b 求差电路V_V5V(U1:OUT)-20V0V20V(1.4972,-14.788)(-1.5138,14.812)图c 电路的传输特性曲线（1） v2波形输出波形（2）v1波形输出波形实验二 基本共射极放大电路一、实验内容1. 下图为基本共射极放大电路的仿真电路图。
试计算静态工作点的各参数并与手算结果进行比较。
Q1Q2N2222R120kR22kV11VdcV29VdcV3AC =TRAN = sin(0v ,10mv ,1khz,0s,0,0)DC =分析：VBE=0.7V,IB=(1-0.7)/20k=15uA,实验中的电流放大系数是167（我的软件改不了放大系数）IC=167*IB=2.505mA，VCE=9-2k*2.505*10^-3=3.99V2.基于以上电路图，请分别绘出v s，v BE，i B，i C，v CE，v ce的波形图vs的波形图：vBE的波形图：ib的波形图：ic的波形图：vCE的波形图：vce的波形图：实验三 三极管输入输出特性一、实验内容1. 仿真共射极连接时的输入、输出特性曲线(三极管Q2N2222) 注意点：1> 电路图中的参数用花括号括起，如下图中的{VCE}等2> 图中的PARAMETERS: place →part →add library 后，添加special.olb 3> 双击PARAMETERS: 出现property editor ，选择New column, name 中写入相应的参数名，例如下图中的VCE ，初始值VCE=0V ，IB=10uA ， IE=1mA4> 仿真过程，需要先进行DC Sweep 设定，然后options 中选择parametric sweep, 在sweep varaible 栏中选择GLOBAL PARAMETER ，在parameter name 中将相应的参数名写入。
电路仿真实验报告 (2)
电路仿真实验报告实验一直流电路工作点分析与直流扫描分析一、实验目得（1）学习使用Pspiｃe软件，熟悉它得工作流程,即绘制电路图、元件类别得选择及其参数得赋值、分析类型得建立及其参数得设置、Probe窗口得设置与分析得运行过程等。
（2）学习使用Pspｉcｅ进行直流工作点得分析与直流扫描得操作步骤。
二、原理与说明对于电阻电路，可以用直观法列些电路方程,求解电路中各个电压与电流。
Ｐｓpｉce软件就是采用节点电压法对电路进行分析得。
使用Pｓpｉce软件进行电路得计算机辅助分析时,首先编辑电路，用Pspｉcｅ得元件符号库绘制电路图并进行编辑。
存盘。
然后调用分析模块、选择分析类型,就可以“自动”进行电路分析了。
三、实验示例1、利用Ｐｓｐice绘制电路图如下2、仿真（1）点击Ｐsｉpce/NeｗSimuｌation Pｒofｉle,输入名称;（2）在弹出得窗口中Basic Poiｎt就是默认选中,必须进行分析得。
点击确定。
（3）点击Pspicｅ/Ｒuｎ(快捷键Ｆ11)或工具栏相应按钮。
（4）如原理图无错误,则显示ＰspicｅA/D窗口。
（5）在原理图窗口中点击V，Ｉ工具栏按钮,图形显示各节点电压与各元件电流值如下。
四、选做实验1、直流工作点分析,即求各节点电压与各元件电压与电流。
2、直流扫描分析，即当电压源得电压在０－12V之间变化时，求负载电阻Rｌ中电流虽电压源得变化曲线。
曲线如图:直流扫描分析得输出波形3、数据输出为:V_Vs１Ｉ(V_ＰRIＮＴ１)０、00０E+０0 1、4０0Ｅ＋０0１、0０0E+00 1、５00E＋002、0０0Ｅ+0０1、６00Ｅ+003、0０0E＋001、7０0E+004、０00E＋001、800E＋00５、000E＋00 1、9０0Ｅ＋0０6、0００E＋００２、000Ｅ+００7、00０E+002、1０0E+008、0０0E+00 2、200E+０09、０0０E+00 2、300E+００1、0０0E+012、4００E+001、100E+012、５00E+0０1、20０Ｅ+０1２、600E+00从图中可得到IＲＬ与ＵS１得函数关系为:IRL=1、4+(1、2/12)US1=１、4＋0、１ＵS1五、思考与讨论1、根据仿真结果验证基尔霍夫定律根据图1-1,Ｒ１节点:２A＋２Ａ＝４A,Ｒ1,R2,R3构成得闭合回路:1*2+１*４-3*２=0,满足基尔霍夫定律。
PSpice仿真(二)实验报告
PSpice仿真(二)实验报告课程名称：电路与模拟电子技术实验指导老师：张冶沁成绩：实验名称： PSpice的使用练习2 实验类型： EDA 同组学生姓名：一、实验目的和要求：1.熟悉ORCAD-PSPICE软件的使用方法。
2.加深对共射放大电路放大特性的理解。
3.学习共射放大电路的设计方法。
4.学习共射放大电路的仿真分析方法。
二、实验原理图：图1 三极管共射放大电路三、实验须知：1．静态工作点分析是指：答：求解静态工作点Q,在输入信号为零时,晶体管和场效应管各电极间的电流和电压就是Q 点。
可用估算法和图解法求解2．直流扫描分析是指：答：按照预定范围设置直流电压源变化值，观察电路的直流特性3．交流扫描分析是指：答：按照预定范围设置交流电压源变化值，观察电路的交流特性4．时域（瞬态）分析是指：答：控制系统在一定的输入下，根据输出量的时域表达式，分析系统的稳定性、瞬态和稳态性能5．参数扫描分析是指：答：在基本电路特性分析中，每个元器件的参数都取确定值，而在参数扫描分析中,将考虑由于参数变化引起的电路特性变化情况6．温度扫描分析是指：答：在电路参数固定的情况下，测试温度是对电路性能的影响大小7．写出PSpice仿真中调用元器件的模型库位置：答：在安装目录下的\tools\capture\library\pspice中，软件内使用place part可以调用8．PSpice仿真电路图中节点号为0（即接地）的参考节点的作用：为计算其他节点的电位值提供了计算标准。
参考节点通常取何种元器件：电源负极。
解决电路负载开路引起的悬浮节点的方法是：在开路节点和参考节点之间连接一个大阻值电阻。
9．电路图中设置节点别名的好处是：答：通过节点别名描述电路中各个元器件之间的连接关系，生成电连接网表文件；电路中不同位置的节点，只要节点名相同就表示在电学上是相连的；PSpice在模拟结束后，采用节点名表示电路特性分析的结果。
10．放置电源端子符号的好处是：答：放置端子的作用是把外部的输入信号通过端子引入到电路中,把电路上的输出信号通过端子引到外部的负载上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验报告
课程名称：___模拟电子技术实验____________指导老师：__傅晓程___
_成绩：
实验名称：________ pspice 的使用练习1_____实验类型：_EDA___________同组学生姓名：__________ 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤
五、实验数据记录和处理
六、实验结果与分析（必填）
七、讨论、心得
实验5 PSpice 使用练习——半导体器件特性仿真 一. 实验目的
1. 了解PSpice 软件常用菜单和命令的使用。
2. 掌握PSpice 中电路图的输入和编辑方法。
3. 学习PSpice 分析设置、仿真、波形查看的方法。
4. 学习半导体器件特性的仿真分析方法。
二. 实验准备
1. 阅读PSpice 软件的使用说明。
2. 了解二极管、三极管的伏安特性。
3. 理解二极管和三极管伏安特性的测试电路。
三. 实验内容
1. 二极管伏安特性测试电路如图5.1所示。
输入该电路图，设置合适的分析方法及参数，用PSpice 软件
仿真分析二极管的伏安特性。
图5.1 二极管特性测试电路
2. 在直流分析中设置对温度的内嵌分析，仿真分析二极管在不同温度下的伏安特性。
3. 将图5.1所示电路中的电源VS 用VSIN 元件代替，并设置合适的元件参数，仿真反系二极管两端的输出波形。
4. 三极管特性测试电路如图
5.2所示，用PSpice 程序仿真分析三极管的输出特性，并估算其电流放大倍
数。
实验名称：_____pspice 的使用_____姓名：____XXX________学号：
___XXXXXXXXXX____
图5.2 三极管特性测试电路
四.实验内容和步骤
1.二极管特性的仿真分析 1.1二极管伏安特性
（1）输入图5.1电路图
（2）仿真二极管伏安特性时的设置
直流扫描（DC Sweep ）分析参数设置：扫描变量类型为电压源，扫描变量为Vs ，扫描类型为线性扫描，初始值为-200V ，终值为40V ，增量为0.1V 。
（3）运行仿真分析程序 （4）查看仿真结果
①在Probe 程序中显示I （D ）曲线，结果如图5.3显示。
装
订 线
P.2
实验名称：_____pspice 的使用_____姓名：____XXX________学号：
___XXXXXXXXXX____
图5.3 I （D ）与电压源Vs 之间的关系
②为了得到二极管的伏安特性曲线，应该将横坐标变量变为二极管两端的电压。
选择二极管电压V （D:1）作为X 轴坐标变量，得到二极管的伏安特性曲线，如图5.4所示。
图5.4 二极管的伏安特性曲线
从图中可以可以看出二极管正偏时导通，电压近似为0；二极管反偏时截止，电流近似为0；当反向偏置电压过大时，则二极管处于反向击穿状态，反向电流将急剧增大。
1.2环境温度对二极管伏安特性的影响 （1）输入图5.1电路图
（2）仿真二极管温度特性时的设置
设置直流扫描的内嵌分析（Nested Sweep ）：扫描类型为温度，扫描类型为列表扫描，扫描值为-10（’C ），0（’C ），30（’C ）。
P.3
（3）运行仿真分析程序
（4）查看仿真结果
为了得到二极管不同温度下的正向伏安特性曲线，需改变X轴和Y轴的坐标范围。
X轴坐标范围设置为0V至1V，Y轴坐标范围设置为0mA至40mA。
得到的二极管在不同温度下的伏安特性曲线如图5.5所示。
图5.5 二极管在不同温度下的伏安特性
1.3仿真二极管两端的电压波形
（1）修改图5.1电路图如下所示。
（2）VSIN信号源的设置
为了仿真分析二极管两端的电压波形，需要在电路中加入瞬时电源。
将电路中的电源Vs用VSIN元件代替，并设置元件参数为VOFF=0，VAMPL=10V，FREQ=1kHz。
（3）二极管仿真波形时瞬态分析设置
设置瞬态分析，参数为Final Time =2ms,Step Ceiling = 0.01ms。
（3）运行仿真分析程序
（4）查看仿真结果
在Probe程序中显示V（out），结果如图5.6所示。
图5.6 二极管两端的电压波形
2.三极管特性的仿真分析
（1）输入电路图，如图5.2。
（2）设置分析参数设置
三极管输出特性的仿真分析需要设置直流扫描分析，并设置直流内嵌分析。
①直流扫描分析参数可设置为：扫描变量类型为电压源，扫描变量为VCC，扫描类型为线性扫描，初始
值为0V，终值为50V，增量为0.1V。
②直流内嵌分析参数可设置为：扫描变量类型为电流源，扫描变量为IB，扫描类型为线性扫描，初始值
为0，终值为100uA，增量为10 uA。
（3）运行仿真分析程序
（4）查看仿真结果
将X轴变量设置为三极管电极与发射极之间的电压V（Q1:c）,并选择合适的坐标范围，可得到三极管的输出特性曲线，如图5.7所示。
图5.7 三极管的输出特性曲线
3.思考题：
用Probe图形后处理程序查看图形时，对于不同的分析设置，其缺省的横坐标是哪个变量？
答：直流扫描时是所选的扫描变量；交流扫描是频率变量；瞬态扫描是时间变量。
4.存在的问题或需要老师帮助解决的问题
1.XXXXXXXXX
2.XXXXXXXXX。
