1.电子系统分为:模拟型,数字型及两者兼有的混合型。
2.通常把规模较小、功能单一的电子系统称为单元电路,实际应用中的电子系统由若干单元电路组成。
3.一般的电子系统由:输入,输出,信息处理三部分组成。
4.对于模拟电子系统,输入电路主要起到系统与信号源的阻抗匹配、信号的输入与输出连接方式的转换、信号的综合等作用,输出电路主要解决与负载或被控对象的匹配和输出足够大的功率去驱动负载的问题。
5.电子系统的设计步骤:课程分析,方案论证,单元电路的设计、参数计算和元器件选择,EDA仿真,安装和调试。
6.集成电路有模拟集成电路和数字集成电路及混合集成电路。
7.电子系统设计方法:自底向上设计方法,自顶向下设计方法,层次式设计方法,嵌入式设计方法,基于IP的系统芯片(SOC)的设计,电路设计中的成本控制方法。
8.PCB按印制电路的分布划分为:单面板,双面板和多层板.9.电烙铁头的温度一般都在:250~350℃。
10.五步训练法:准备施焊,加热焊件,溶化焊料,移开焊锡,移开烙铁.11.SMT(表面安装技术)的优点:高密度,高可靠性,高性能,高效率,低成本。
12.电抗元件:电阻器,电容器,电感器.13.电磁干扰产生的原因:平行线效应,天线效应,电磁效应。
14.测量法是故障检测中使用最广泛、最有效的方法,根据检测的电参数特性可分为:电阻法,电压法,电流法,波形法,逻辑状态法。
15.比较法有:整体比较法,调整比较法,旁路比较法,排除比较法.16.典型模拟电路系统的组成:传感器件,信号放大与变换电路。
17.绝对稳压系数:负载不变,稳压电源输出电压的直流变化量△Vo与输入电网电压的直流变化量△Vi之比。
18.相对稳压系数(S):负载不变,稳压输出的直流电压Vo相对变化量△Vo/Vo,与输入电网电压Vi的相对变化量△Vi/Vi。
19.稳压电源的分类:a.按稳压对象可分为:直流稳压源和交流稳压源。
b。
按稳压方式分:参数稳压电源和反馈调整式稳压电源。
电子系统设计复习资料
![电子系统设计复习资料](https://img.taocdn.com/s3/m/8518cb0579563c1ec5da71b7.png)

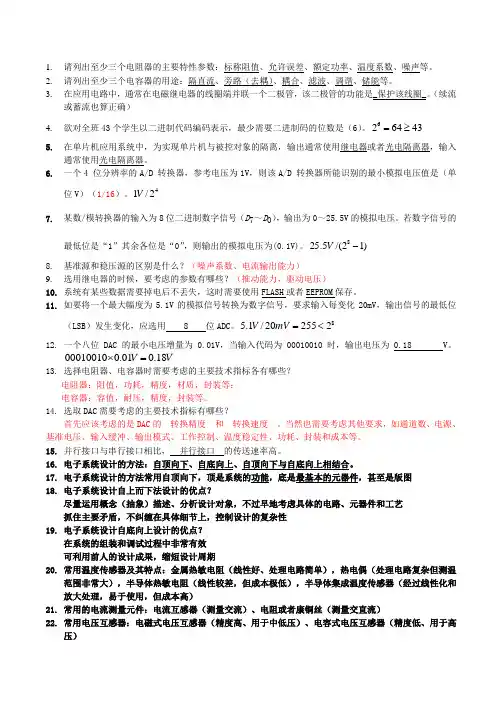

1. 请列出至少三个电阻器的主要特性参数:标称阻值、允许误差、额定功率、温度系数、噪声等。
2. 请列出至少三个电容器的用途:隔直流、旁路(去耦)、耦合、滤波、调谐、储能等。
3. 在应用电路中,通常在电磁继电器的线圈端并联一个二极管,该二极管的功能是_保护该线圈_。
(续流或蓄流也算正确)4. 欲对全班43个学生以二进制代码编码表示,最少需要二进制码的位数是(6)。
436426≥=5. 在单片机应用系统中,为实现单片机与被控对象的隔离,输出通常使用继电器或者光电隔离器,输入通常使用光电隔离器。
6. 一个4 位分辨率的A/D 转换器,参考电压为1V ,则该A/D 转换器所能识别的最小模拟电压值是(单位V )(1/16)。
42/1V7. 某数/模转换器的输入为8位二进制数字信号(D 7~D 0),输出为0~25.5V 的模拟电压。
若数字信号的最低位是“1”其余各位是“0”,则输出的模拟电压为(0.1V)。
)12/(5.258-V8. 基准源和稳压源的区别是什么?(噪声系数、电流输出能力)9. 选用继电器的时候,要考虑的参数有哪些?(推动能力,驱动电压)10. 系统有某些数据需要掉电后不丢失,这时需要使用FLASH 或者EEPROM 保存。
11. 如要将一个最大幅度为5.1V 的模拟信号转换为数字信号,要求输入每变化20mV ,输出信号的最低位(LSB )发生变化,应选用 8 位ADC 。
8225520/1.5<=mV V 12. 一个八位DAC 的最小电压增量为0.01V ,当输入代码为 00010010 时,输出电压为0.18 V 。
V V 18.001.000010010=⨯13. 选择电阻器、电容器时需要考虑的主要技术指标各有哪些?电阻器:阻值,功耗,精度,材质,封装等;电容器:容值,耐压,精度,封装等。
14. 选取DAC 需要考虑的主要技术指标有哪些?首先应该考虑的是DAC 的 转换精度 和 转换速度 。
成都理工《电子系统设计》复习题
![成都理工《电子系统设计》复习题](https://img.taocdn.com/s3/m/6072e4372f60ddccda38a03d.png)
复习题1.电子系统结构及各个模块功能。

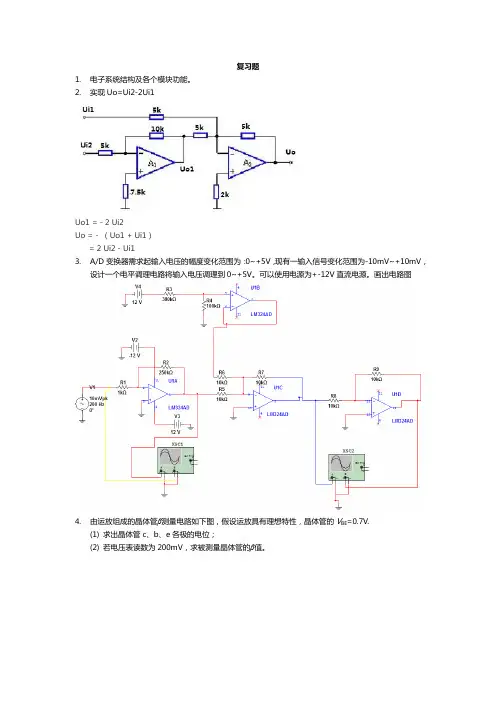

2.实现Uo=Ui2-2Ui1Uo1 = - 2 Ui2Uo = - (Uo1 + Ui1)= 2 Ui2 - Ui13.A/D变换器需求起输入电压的幅度变化范围为:0~+5V,现有一输入信号变化范围为-10mV~+10mV,设计一个电平调理电路将输入电压调理到0~+5V。
可以使用电源为+-12V直流电源。
画出电路图4.由运放组成的晶体管β测量电路如下图,假设运放具有理想特性,晶体管的V BE=0.7V.(1) 求出晶体管c、b、e各极的电位;(2) 若电压表读数为200mV,求被测量晶体管的β值。
解:(1) v C = 6V v B = 0V v E = – 0.7VμA 2010200mV2002B ===R ImA 166121C 1C =-=-=R v v I50 故BC==I I β5. 已知:方波的幅度为2V ,方波的频率为500Hz ,要求设计一个将方波变换成三角波的积分电路,积分电路的输入电阻Ri>=10K 。
6. 电池报警电路。
现有一台电子设备中由12V 电池供电,当电池低于10.8V 时,设备不能正常工作。
设计一个电池低压报警电路(报警方式:当电池电压低的时候点亮发光二极管),画出原理图。
使用材料:电阻若干(包括可调电阻)、比较器、4.3V 稳压管、发光二极管。
7. 设计并制作一个程控放大器。
(1)通频带10Hz-150KHz ,输入阻抗大于500K Ω,最大输出10VPP 。
(2)增益可调范围0-60db ,每10db 步进。
放大倍数可预置,可修改,并用数码管显示。
增益误差不大于 2db 。
(3) 1片LM324 8. 直流电压的产生输入为9V 直流,使用LM7805、LM7905产生+5V ,-5V 直流电压。
使用LM317产生2.8V 的直流电压。
9.在电子系统中电源管理的思路及方法。
电源管理是指如何将电源有效分配给系统的不同组件。
电子系统技术期末考试试卷及答案
![电子系统技术期末考试试卷及答案](https://img.taocdn.com/s3/m/a1c24f61cdbff121dd36a32d7375a417866fc1fb.png)
电子系统技术期末考试试卷及答案第一部分:选择题1. 以下哪个是二极管?(A)2. 电的作用是什么?(B)A. 限制电流流动方向B. 储存和释放电荷C. 调节电压大小D. 产生电磁场3. 哪一种电路可以将直流电转换为交流电?(B)A. 并联电路B. 交流电路C. 直流电路D. 串联电路第二部分:填空题1. 当电流为1A,电阻为10Ω时,求电压(10V)。
2. 一台电视机的功率是200W,电压为220V,求电流(0.91A)。
3. 三个电阻分别为5Ω、10Ω、15Ω,串联连接,求总电阻(30Ω)。
第三部分:解答题1. 请简要解释二极管的作用及特点。
二极管是一种电子器件,它只允许电流在一个方向上流动,可以将交流电转换为直流电。
其特点是具有正向电压下有较低电阻,反向电压下有很高电阻的特性。
2. 请简要说明并联电路和串联电路的区别。
并联电路是将电器依次连接在一个主要回路上,电流在各个电器之间分流;串联电路是将电器依次连接在一个主要回路上,电流在各个电器之间连续流动。
并联电路中,电压相同而电流不同;串联电路中,电流相同而电压不同。
第四部分:实验题请根据指示进行实验,并记录实验结果。
实验内容:用万用表测量直流电源的电压。
实验步骤:1. 将红表笔连接到直流电源的正极,黑表笔连接到直流电源的负极。
2. 打开万用表并调整为电压测量档位。
3. 记录电压值。
实验结果:直流电源的电压为12V。
答案第一部分:选择题1. A2. B3. B第二部分:填空题1. 10V2. 0.91A3. 30Ω第三部分:解答题1. 二极管的作用是将交流电转换为直流电,具有正向电压下有较低电阻,反向电压下有很高电阻的特点。
2. 并联电路和串联电路的区别在于电流和电压的分布方式不同。
并联电路中,电器之间的电压相同而电流不同;串联电路中,电器之间的电流相同而电压不同。
第四部分:实验题实验结果:直流电源的电压为12V。
电子系统设计题目[整理版]
![电子系统设计题目[整理版]](https://img.taocdn.com/s3/m/a7e635c0b8f3f90f76c66137ee06eff9aef849aa.png)
电子系统设计题目1、信号发生器设计设计任务和要求1) 信号产生类型:正弦波、方波和三角波。
2) 输出信号频率范围:100Hz~20KHz。
步进间隔小于等于10Hz。
频率偏移小于5%。
3) 输出信号幅度范围0.1V~5V。
步进0.1V可以调整,误差小于10%。
2、温度测量控制器设计11) 使用AD590温度传感器设计温度测量电路,温度范围-30度—150度。
2) 能进行温度显示3) 温度报警设定,掉电后数据保存。
4) 温度超限报警功能。
3、温度测量控制器设计21) 使用DS18B20温度传感器设计温度测量电路,温度范围-30度—150度。
2) 能进行温度显示3) 温度报警设定,掉电后数据保存。
4) 温度超限报警功能。
4、数控稳压电源设计。
1) 设计一个输出电压为0~30V,输出电流为0.5A;2) 输出电压可调,步进电压0.1V;3) 电压显示;4) 键盘输入调节。
5、直流电机转速测量与控制1) 电机转速测量,并数码管显示,单位为rad/min;2) 电机转速由数字设定,步长为10rad/min;3) 设定与实测转速的误差在1%内。
一块51单片机,1个直流电机,2个8段数码管,1个光电传感器6、小型多路温控采集系统设计1) 测温范围0~100度;2) 测温精度1±℃;3) 设计2路温度采集系统4) 数码管显示温度,显示方式为点测与巡测;5) 测温点与控制显示部分距离为50m 。
7、数字电压表设计1) 测量()V .00020-±的直流电压;2) 测量精度1±%;3) 显示测量电压 4) 语音报测量值8、数字电流测量表设计1) 测量()mA 2000-±的直流电流;2) 测量精度1±%;3) 显示测量电流 4) 语音报测量值9、简易电子琴设计1) 发声器件为8Ω、0.25W 动圈式扬声器;2) 设置至少8个音符的按键;3) +5V 供电4) 演奏3首乐曲10、利用PCF8563,设计2016奥运会倒计时钟1) 具有对表功能2) 显示当前时间和倒计时天数;3)具有停电保持功能。
电子系统设计期末复习 (1)
![电子系统设计期末复习 (1)](https://img.taocdn.com/s3/m/cde6f47df242336c1eb95ed8.png)
多级运放的放大倍数、 dB 数的计算。 例:电压增益为 40dB,即 100 倍。三级运放(20lgK = NdB (K 为放大倍数),每级 放大倍数相近) 由芯片 A 构成第一 级放大倍数 5 由芯片 A 构成第二级 放大倍数 5 由芯片 B 构成输出级 放大倍数 4
Vi
Vo
无源滤波器和有源滤波器分别由哪些元件组成?它们各有何特点? 无源滤波器由电阻 R、电容 C、电感 L 组成,特点:设计简便,但通带为低频时,L 体积 和重量大;滤波效果不理想,边沿不陡;带载能力差;不能对信号放大。 有源滤波器由运算放大器、电阻 R、电容 C 组成,特点:滤波效果好;带载能力强(运 放输出阻抗低) ;能提供一定增益,但设计较复杂,成本较高。 Butterworth(巴特沃斯滤波器) 、Chebyshev(切比雪夫滤波器) 、Bessel(贝塞尔滤 波器)和高斯滤波器有何特点(区别) 。 1.Bessel(贝塞尔滤波器)拥有最平坦的通频带和最缓的截止速率。 2.Chebyshev(切比雪夫滤波器)拥有最陡的截止速率,但通频带起伏较大。 3.Butterworth(巴特沃斯滤波器)的性能为前两者的折中,性能方面没有明显的缺点, 得到广泛应用。 4. 高斯滤波器: 有源滤波器设计考虑的原则是什么? • 电路类型选择 MFB 型和 Sallen-Key 各有优缺点,根据实际选用。设计通带较宽的带通滤波器时, 可用低通和高通合成,这样比带通滤波器好。 • 阶数选择 – 阶数越高,幅频特性曲线越接近理想滤波器。 • 运放的要求 – 输入信号较小(如<10mV)时,应选用低漂移(VOS)运放。 – GBW>100×Gain×fc – 压摆率 SR>2∏×VOPP×fc (VOPP 为输出信号电压峰峰值)
最新电子系统设计期末复习试题
![最新电子系统设计期末复习试题](https://img.taocdn.com/s3/m/01dc0bf28bd63186bcebbc55.png)
试卷1一、填空题(共10分,每题2分)1.OC门的输出端可并联使用,实现_线与_功能。
2.请列出至少三个电阻器的主要特性参数:标称阻值、允许误差、额定功率、温度系数、噪声等。
3.请列出至少三个电容器的用途:隔直流、旁路(去耦)、耦合、滤波、调谐、储能等。
4.在以AT89C51单片机为核心的系统设计中,通常在其I/O口上加上拉电阻,该上拉电阻阻值一般选为_10~100kΩ_。
(10K算正确)5.在应用电路中,通常在电磁继电器的线圈端并联一个二极管,该二极管的功能是_保护该线圈_。
(续流或蓄流也算正确)二、选择题(共10分,每题2分)1.某数/模转换器的输入为8位二进制数字信号(D7~D0),输出为0~25.5V的模拟电压。
若数字信号的最低位是“1”其余各位是“0”,则输出的模拟电压为( B )。
A、 1VB、 0.1VC、 0.01VD、 0.001V2.欲对全班43个学生以二进制代码编码表示,最少需要二进制码的位数是( B )。
A、5B、6C、8D、433.在下列逻辑电路中,不是组合逻辑电路的有( D )。
A、译码器B、编码器C、全加器D、寄存器4.欲使容量为128×1的RAM扩展为1024×8的RAM,则需控制各片选端的辅助译码器输出端个数为( D )。
A、5B、 6C、7D、85.在单片机应用系统中,为实现单片机与被控对象的隔离,可以采用的器件是( A )。
A、固态继电器B、三极管放大电路C、时序逻辑电路D、D 触发器三、电路分析题(共20分,每题10分)1. 请仔细阅读如下图的电路,简述各运放的功能,并写出Vo1、Vo2、Vo的表达式。
(10分)参考答案:A1为反相加法电路(2分),A2为同相缓冲电路(2分),A3为减法电路(2分)。
Vo1=-(VI1+VI2+VI2);(1分)Vo2=VI4(1分)Vo=2Vo2-Vo1=2VI4+VI1+VI2+VI2(2分)2.如图所示为某音频信号放大电路,请分析图中所示的所有电阻和电容的在该电路中的主要功能或作用。
电子产品设计期末考试卷
![电子产品设计期末考试卷](https://img.taocdn.com/s3/m/ed9bad390a1c59eef8c75fbfc77da26924c59640.png)
电子产品设计期末考试卷一、选择题(每题2分,共20分)1. 在电子产品设计中,以下哪个元件通常不用于电源电路?A. 电阻器B. 电容器C. 整流器D. 晶体管2. 以下哪种材料不适合用于制作高频电路的印制电路板?A. 玻璃纤维B. 环氧树脂C. 铜箔D. 陶瓷3. 电子产品设计中,电源管理IC的主要作用是什么?A. 提供模拟信号B. 转换数字信号C. 管理电源电压和电流D. 存储数据4. 以下哪个不是微控制器的组成部分?A. CPUB. RAMC. 存储器D. 显示器5. 电子产品设计中,为了减少电磁干扰,通常采取的措施是什么?A. 增加电源电压B. 减少电路板的尺寸C. 使用屏蔽和接地D. 增加电路的复杂性6. 在数字电路中,以下哪个元件用于实现逻辑运算?A. 二极管B. 三极管C. 逻辑门D. 电容器7. 以下哪个不是电子产品设计中常用的传感器类型?A. 温度传感器B. 光敏传感器C. 压力传感器D. 声音传感器8. 电子产品设计中,以下哪个元件用于实现信号的放大?A. 电阻器B. 电容器C. 放大器D. 整流器9. 以下哪个元件在电子产品设计中用于实现数据存储?A. 电阻器B. 电容器C. 存储器D. 显示器10. 在电子产品设计中,以下哪个元件用于实现信号的转换?A. 电阻器B. 电容器C. 传感器D. 转换器二、简答题(每题10分,共30分)1. 描述电子产品设计中电源电路的基本组成,并说明其功能。
2. 解释微控制器在电子产品设计中的作用,并举例说明其应用场景。
3. 简述在电子产品设计中如何考虑和处理热管理问题。
三、计算题(每题15分,共30分)1. 给定一个电路,包含一个电源电压为12V的直流电源,一个电阻值为100Ω的电阻器,计算通过电阻器的电流。
2. 设计一个简单的RC低通滤波器,要求截止频率为1kHz,计算需要的电阻和电容值。
四、设计题(20分)设计一个简单的温度监测系统,说明其工作原理,并列出所需的主要元件和可能的电路图。
电子设计期末考试试题
![电子设计期末考试试题](https://img.taocdn.com/s3/m/f25d688db8f3f90f76c66137ee06eff9aef849e4.png)
电子设计期末考试试题# 电子设计期末考试试题## 一、选择题(每题2分,共20分)1. 在模拟电路中,运算放大器的开环增益通常在什么范围内?A. 10^2B. 10^3C. 10^4D. 10^5 至 10^62. 下列哪个不是数字逻辑电路的特点?A. 易于设计B. 易于测试C. 易于调试D. 可编程性3. 在数字电路中,触发器的作用是什么?A. 存储一位二进制数据B. 进行算术运算C. 进行逻辑运算D. 作为放大器使用4. 以下哪个是模拟信号的特点?A. 离散值B. 连续变化C. 仅包含0和1D. 仅包含正弦波5. 以下哪个是数字信号的优点?A. 抗干扰能力强B. 易于放大C. 易于过滤D. 易于模拟## 二、简答题(每题10分,共30分)1. 请简述数字电路与模拟电路的主要区别。
2. 解释什么是模数转换器(ADC)和数模转换器(DAC),并简述它们在电子系统中的作用。
3. 什么是反馈在放大器设计中的作用?请举例说明。
## 三、计算题(每题25分,共50分)1. 假设有一个理想运算放大器,其开环增益为无限大。
给定一个非反相放大器电路,输入电压为 \( V_{in} = 1 \) V,求输出电压\( V_{out} \)。
2. 给定一个简单的RC低通滤波器电路,其中 \( R = 1k\Omega \),\( C = 10 \mu F \)。
若输入信号频率为 \( f = 1kHz \),计算该滤波器的截止频率,并判断输入信号是否被滤除。
## 四、设计题(共30分)设计一个简单的放大电路,要求如下:- 输入信号为 \( V_{in} \),输出信号为 \( V_{out} \)。
- 放大倍数为10。
- 使用一个运算放大器构建电路。
- 画出电路图,并简要说明电路的工作原理。
## 五、分析题(共30分)分析以下电路图,并回答以下问题:- 该电路是一个什么类型的放大器?- 该放大器的增益是多少?- 如果输入信号 \( V_{in} \) 为正弦波,输出信号 \( V_{out} \) 将呈现什么特性?(注:电路图略,考生需自行绘制电路图并进行分析。
电子系统设计复习题2010级(已整理+补充)
![电子系统设计复习题2010级(已整理+补充)](https://img.taocdn.com/s3/m/ebfabe50e55c3b3567ec102de2bd960590c6d9fe.png)
电⼦系统设计复习题2010级(已整理+补充)电⼦系统设计(电⼦)复习题第⼀章、电⼦系统设计基础1、电⼦系统的定义是什么?电⼦系统主要是指多个电⼦源器件或功能模块组成,能实现较复杂的应⽤功能的客观实体2、什么是Top-Down设计,有何优点(P2)?⾃顶向下设计,由系统级设计开始,根据系统所描述的该系统应具备的各项功能,将系统划分为单⼀功能的⼦系统,在根据⼦系统功能划分各部件,完成部件设计后,最后才是单元电路和元件级设计。
(系统—>⼦系统—>部件—>元件)优点:避开具体细节,有利于抓住主要⽭盾。
适⽤于⼤型、复杂的系统设计。
第⼆章、常⽤电⼦元器件的应⽤1、数字电位器的基本⼯作原理是什么(P16)?总的来讲,它是通过计数值来控制电阻值的。
输⼊端有加/减计数端、⽚选,内部有7位计数器及其计数存储器、解码器,输出端是受模拟开关控制其通断的电阻阵列。
电阻阵列是通过解码器中移除的码来控制其通断的,因此就有的每个计数值都有与其对应的模拟开关接通状况,也就有了不同的电阻值。
2、交流衰减器的输⼊输出关系推导。
说明“⽋”、“过”、“最佳”补偿的波形特点。
举例说明此电路的⼀个典型应⽤,说明⽰波器探头的补偿原理(教材P20)。
“⽋补偿”就是对于⾼频信号反应⽋灵敏,因此测试设备所显⽰的幅度的变化跟不上被测信号的幅度变化,不管是上升沿还是下降沿,测试设备所显⽰出来的幅度的变化都是迟缓平滑的。
“过补偿”就是对于⾼频信号反应过灵敏,因此测试设备所显⽰的幅度的变化跟超前被测信号的幅度变化,不管是上升沿还是下降沿,测试设备所显⽰出来的幅度的变化都是⽃直尖锐的。
“最佳补偿”就是对于⾼频信号的反应是同步的,因此测试设备所显⽰的幅度变化都同步被测信号的幅度变化⽰波器探头的补偿原理:交流衰减器的⼀个典型的应⽤是⽰波器的10:1探级。
图(a )中的探级内的1C 为微调电容,调整它可获得最佳补偿。
图(b )中的1T 集电极向2T 管基极传送脉冲信号,考虑到2T 的发射结电容be C ,以及使2T 由截⽌能快速饱和,并由饱和向截⽌态转变时,加快的be I 减少,都必须使⽤i C ,i C 称为“加速电容”,它⼯作在过补偿状态 4、画出实际电容器的⾼频等效电路图,为何PCB 去耦电容要⽤⼤⼩电容组合的结构(第2章常⽤电⼦元器件的应⽤_2 P5)?PC B 板去耦电容合理配置:电容的容值越⼤它的谐振频率就越低。
电子系统设计期末复习试题 (1)
![电子系统设计期末复习试题 (1)](https://img.taocdn.com/s3/m/55166faefd0a79563c1e72ee.png)
试卷1一、填空题(共10分,每题2分)1.OC门的输出端可并联使用,实现_线与_功能。
2.请列出至少三个电阻器的主要特性参数:标称阻值、允许误差、额定功率、温度系数、噪声等。
3.请列出至少三个电容器的用途:隔直流、旁路(去耦)、耦合、滤波、调谐、储能等。
4.在以AT89C51单片机为核心的系统设计中,通常在其I/O口上加上拉电阻,该上拉电阻阻值一般选为_10~100kΩ_。
(10K算正确)5.在应用电路中,通常在电磁继电器的线圈端并联一个二极管,该二极管的功能是_保护该线圈_。
(续流或蓄流也算正确)二、选择题(共10分,每题2分)1.某数/模转换器的输入为8位二进制数字信号(D7~D0),输出为0~25.5V的模拟电压。
若数字信号的最低位是“1”其余各位是“0”,则输出的模拟电压为( B )。
A、 1VB、 0.1VC、 0.01VD、 0.001V2.欲对全班43个学生以二进制代码编码表示,最少需要二进制码的位数是( B )。
A、5B、6C、8D、433.在下列逻辑电路中,不是组合逻辑电路的有( D )。
A、译码器B、编码器C、全加器D、寄存器4.欲使容量为128×1的RAM扩展为1024×8的RAM,则需控制各片选端的辅助译码器输出端个数为( D )。
A、5B、 6C、7D、85.在单片机应用系统中,为实现单片机与被控对象的隔离,可以采用的器件是( A )。
A、固态继电器B、三极管放大电路C、时序逻辑电路D、D 触发器三、电路分析题(共20分,每题10分)1. 请仔细阅读如下图的电路,简述各运放的功能,并写出Vo1、Vo2、Vo的表达式。
(10分)参考答案:A1为反相加法电路(2分),A2为同相缓冲电路(2分),A3为减法电路(2分)。
Vo1=-(VI1+VI2+VI2);(1分)Vo2=VI4(1分)Vo=2Vo2-Vo1=2VI4+VI1+VI2+VI2(2分)2.如图所示为某音频信号放大电路,请分析图中所示的所有电阻和电容的在该电路中的主要功能或作用。
《电子系统设计》练习题_2021.4 (1)
![《电子系统设计》练习题_2021.4 (1)](https://img.taocdn.com/s3/m/f71914ee5a8102d277a22f58.png)
《电子系统设计》练习题_2021.4 (1)《电子系统设计》练习题一. 填空题1. 电子系统分为模拟型、数字型和模数混合型三种。
2. 在认识、理解与设计电子系统的过程中,常常不用给出详细的内部结构,只需从输入、输出特性去描述,需要用到黑箱辨识法。
3. 黑箱辨识法包括三个基本步骤,即黑箱的确认、黑箱的考察和建立黑箱模型。
4. 在一般电子产品装配中,使用的焊锡是锡和铅熔合成的合金。
5. 助焊剂的主要作用是除去氧化膜、防止氧化以及减小表面张力。
6. 工业生产焊锡技术主要有浸焊、波峰焊、回流焊以及倒装焊。
7. 在电子产品中,三大基础电抗元件是指电阻器(含电位器)、电容器和电感器(含变压器)。
8. 某一采用数码法标识的电容器件,表面标识的数码是479,则该电容标称值为4.7pF(47×10-1pF)。
9. 电磁干扰主要有平行线效应、天线效应和电磁感应三种形式。
10. 典型模拟电路系统主要由传感器件、信号放大与变换电路和执行机构组成。
11. 晶体管串联反馈调整型稳压电源包括调整元件、比较放大、基准电压和取样回路四个部分。
12. 半导体存储器从存储功能上可分为只读存储器(ROM)和随机存取存储器(RAM)两大类。
13. 一个完整的数字系统主要包括输入电路、输出电路、控制电路、时基电路和若干子系统等五个部分。
14. 常温下,硅二极管的开启电压约0.5V,导通后在较大电流下的正向压降约0.7V;锗二极管的开启电压约0.2V,导通后在较大电流下的正向压降约0.3V。
15.在某放大电路中,晶体管三个电极的电流如图所示,由图可知:(1)电极①②③分别为 C,E,B ;(2)β约为 40 ;(3)管子类型为 PNP型。
16. 放大电路产生零点漂移的主要原因是温度对三极管的影响。
17. 为了放大从热电偶取得的反映温度变化的微弱信号,放大电路应采用直接耦合方式。
18. 功率放大电路的主要作用是向负载提供信号功率,需要较大的信号电压和电流。
电子系统设计题库
![电子系统设计题库](https://img.taocdn.com/s3/m/6c9e373e3968011ca30091b9.png)
电子系统设计与组装复习题
一、电子系统设计的一般步骤是什么?
二、原理图设计的步骤是什么?
三、在使用PROTEL绘制电路原理图时,要将一个电路与另一个电路连接在一起,有哪两种方法?
四:PROTEL原理图绘制中的网络标号(Net Label)有何作用
五PROTEL原理图绘制中总线(Bus)具体指什么?
六、列举电路设计中常用电子元器件
七、在电子系统设计过程中为什么要进行仿真,仿真常用的软件有哪些?
八,在仿真前首先要生成网络表,网络表有何作用?
九、什么是印刷电路板,其英文简称是什么,印刷电路板一般包括几层?
十、什么是零件封装?它可以分为哪几类?
十一,分别说明在印刷电路板设计时铜膜导线(Trace) 焊点(Pad) 导孔(Via) 零件封
装的作用。
十二\设置相对原点位置应该选择哪一个图标。
(用笔圈出)
十三、总结印刷电路板设计的一般步骤。
电子系统考试试题
![电子系统考试试题](https://img.taocdn.com/s3/m/a5ab273253d380eb6294dd88d0d233d4b14e3fb0.png)
电子系统考试试题1、数字逻辑电路中有两种逻辑状态时逻辑0和逻辑1,试问TTL 的逻辑0和逻辑1分别表示的电压范围是什么,输入和输出有什么的不同,?CMOS 的逻辑特点是什么?他们直接连接注意什么?答案:一般认为TTL的逻辑0表示的电压范围是0-0.8V,1所表示的范围为2.4-5V,若严格要求区分输入和输出则两者是有差别的,TTL74系列输入低电平上限值为0.8V高电平下限值为2V.,输出低电平上限0.4V,高电平下限2.4V。
TTL74LS系列0.8,2;0.5,2.7。
2 CMOS 以5V为列:1.5,3.5;0.05, 4.6。
CMOS逻辑特点:输入端不取用电流,功耗低,抗干扰能力强,但工作速度比较低,在使用时注意正确掌握使用方法,否则容易造成损坏。
3 TTL 和CMOS 相互连接注意:驱动门大于负载门,根据电路手册参数结合使用。
2、TTL逻辑器件的输入端悬空时逻辑1还是逻辑0 答案:TTL入端悬空式逻辑1但不可靠一般不这样用。
3、CMOS逻辑器件的输入端是逻辑1还是逻辑0 答案:CMOS 门输入端不应悬空万一疏漏而使其悬空,此时为逻辑0;4、TTL逻辑器件所使用的电压电源是+5V,允许在正负百分之五的范围内工作5、Eda指的是答案:电子系统设计自动化其英文含义是electron designautomatization6、MAX+plus 2 软件有几种输入方式,个有何特点答案:有四种输入方式:1原理图输入方式这种编辑方法适合于顶层原理图和底层原理图2文本编辑(ABEL) 适用于描述功能块和制作各种元件符号3 文本编辑(VHDL)功能同上4 波形编辑适合于描述各种状态机邮寄那些难的原理图和语言来描述的逻辑关系7、占空比是什么答案:脉冲宽度和脉冲周期之比8、AD转换有几种方法,他们转换速度有何不同。
答案:1有直接转换,即能把输入的模拟电压直接转换为输出的数字量,而不需要经过中间变量,常用的电路有并联比较型、和反馈型,其中反馈比较型中包括技术型ad转换器和逐次渐近型转换器。
电子系统设计题目..
![电子系统设计题目..](https://img.taocdn.com/s3/m/c9bc150d4431b90d6c85c7c6.png)
复习1..LED数码管段码和位码的关系。
共阴极和共阳极如何判别?段码指的字形码,就是数码管上显示的字形。
位码指的多个数码管显示的时候,让数码管显示设定的对应的公共端的值,选择对应的数码管点亮。
这个就是位码,即位置码。
LED数码有共阳和共阴两种,把些LED发光二极管的正极接到一块(一般拼成一个8字加一个小数点)而作为一个引脚,就叫共阳的,相反的,就叫共阴的,那么应用时这个脚就分别的接VCC和GND。
找公共共阴和公共共阳首先,我们找个电源(3到5伏)和1个1K(几百的也欧的也行)的电阻,VCC串接个电阻后和GND接在任意2个脚上,组合有很多,但总有一个LED会发光的找到一个就够了,,然后用GND不动,VCC(串电阻)逐个碰剩下的脚,如果有多个LED(一般是8个),那它就是共阴的了。
相反用VCC不动,GND逐个碰剩下的脚,如果有多个LED(一般是8个),那它就是共阳的了。
2.TM4C123G单片机的简介(内核、位宽等)内核:d ARM Cortex-M4F MCUs 位宽:32位ARM Cortex-M4F core up to 80 MHzPower:• Active power as low as375 µA/MHz• Low-power modes down to1.6 µAIntegration:• Up to 40 PWM outputs,2 QEIs• Up to 24 timers• 12-bit ADCs up to 1 MSPS• Up to 20 serial portsUART,I2C, SPI/SSI• CAN A/B, USB 2.0 OTG/H/DB 2.0总线和RS-232,RS-485总线的速率,传输距离RS-232总线的速率一般小于20kbps,传输距离一般小于15m,协议理论传输距离是10米RS-485总线的速率最高为10Mbps,传输距离最大约为1219m,协议理论传输距离是1000米USB2.0总线的速率USB2.0 High Speed(高速版):理论速度是480Mbp,USB2.0 Full Speed(全速版):理论速度是12Mbps,根据USB2.0规范,USB 信号在不经过放大的情况下,最远的传输距离是五米4.开关电源拓扑结构中,Buck型和Boost型的原理和区别Buck型开关电源将输入电压Vin变换成0≤vo≤Vin的稳定输出电压 Vo,所以又称降压开关电源。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
试卷1一、填空题(共10分,每题2分)1.OC门的输出端可并联使用,实现_线与_功能。
2.请列出至少三个电阻器的主要特性参数:标称阻值、允许误差、额定功率、温度系数、噪声等。
3.请列出至少三个电容器的用途:隔直流、旁路(去耦)、耦合、滤波、调谐、储能等。
4.在以AT89C51单片机为核心的系统设计中,通常在其I/O口上加上拉电阻,该上拉电阻阻值一般选为_10~100kΩ_。
(10K算正确)5.在应用电路中,通常在电磁继电器的线圈端并联一个二极管,该二极管的功能是_保护该线圈_。
(续流或蓄流也算正确)二、选择题(共10分,每题2分)1.某数/模转换器的输入为8位二进制数字信号(D7~D0),输出为0~25.5V的模拟电压。
若数字信号的最低位是“1”其余各位是“0”,则输出的模拟电压为( B )。
A、 1VB、 0.1VC、 0.01VD、 0.001V2.欲对全班43个学生以二进制代码编码表示,最少需要二进制码的位数是( B )。
A、5B、6C、8D、433.在下列逻辑电路中,不是组合逻辑电路的有( D )。
A、译码器B、编码器C、全加器D、寄存器4.欲使容量为128×1的RAM扩展为1024×8的RAM,则需控制各片选端的辅助译码器输出端个数为( D )。
A、5B、 6C、7D、85.在单片机应用系统中,为实现单片机与被控对象的隔离,可以采用的器件是( A )。
A、固态继电器B、三极管放大电路C、时序逻辑电路D、D 触发器三、电路分析题(共20分,每题10分)1. 请仔细阅读如下图的电路,简述各运放的功能,并写出Vo1、Vo2、Vo的表达式。
(10分)参考答案:A1为反相加法电路(2分),A2为同相缓冲电路(2分),A3为减法电路(2分)。
Vo1=-(VI1+VI2+VI2);(1分)Vo2=VI4(1分)Vo=2Vo2-Vo1=2VI4+VI1+VI2+VI2(2分)2.如图所示为某音频信号放大电路,请分析图中所示的所有电阻和电容的在该电路中的主要功能或作用。
(10分)参考答案:图中,C1、C2起电源滤波作用;(2分)C3起耦合、隔直作用;(3分)C4和R1组成低通滤波电路,滤掉高频信号;(3分)RP1起信号衰减作用。
(2分)四、程序分析题(共20分,每题10分)1.仔细观察下图所示电路,下面是一段想让数码管1 显示2,数码管2 显示3 的子程序,能使程序完成功能的选项是()。
LED:MOV P1,①LCALL DEL1MOV P1,#00HLCALL DEL2MOV P1,②LCALL DEL1MOV P1,#00HLCALL DEL2SJMP LED参考答案:①要使数码管1 显示2,需要P1.7为高电平,且数码管1的a,b,g,e,d为高电平,因此对应的P1.0, P1.1, P1.6,P1.4, P1.3为高电平,则该空应填#0DBH。
(5分,若无分析只有结果应扣2-3分)②要使数码管2 显示3,需要P1.7为低电平,且数码管1的a,b,g,c,d为高电平,因此对应的P1.0, P1.1, P1.6,P1.2, P1.3为高电平,则该空应填#4FH。
(5分,若无分析只有结果应扣2-3分)2. 仔细分析下图中所示电路,简述下列问题。
(1)为满足当按下按键后二极管点亮的功能,请在空白处添加相应的指令。
参考答案:当按下按键后,通过指令MOV C,P1.0读回的P1.0为低电平,而要实现二极管点亮的功能,又需要P1.1为高电平,故该处的指令应该是CPL C。
(5分)(2)电路中电容C 的作用是什么?(5分)参考答案:用于对按键的硬件消抖六、设计题(共30分,第1题10分,第2题20分)1.试用三端线性稳压集成电路W7805设计一个输出电压为0~24V(用电位器调整)的直流稳压电源。
(10分)参考答案:参考电路如图,(5分)图中的运放为同相缓冲器,R1两端的电压即为W7805的输出端的电压5V,如果取R1=2.5KΩ,R F=0~12KΩ,(5分,其他参数如果计算正确,也给满分)则输出电压的可调范围即为0~24V。
2.以AT89C51为核心的小系统,拟采用P2口直接作1片LED 七段数码管的段驱动,用P1口作行列式键盘输入口,每按一个键,能在数码管上显示出是按了哪一个键。
1. 请设计出该小系统的完整硬件结构图;(10分)2. 画出主程序流程图;(7分)3. 简述一种按键除抖的方法。
(3分)参考答案: 1. 硬件结构图如图。
评分标准:复位电路2分;晶振(时钟)电路2分;键盘(采用查询和中断均正确)电路3分;共阳或共阴LED电路3分。
2. 主程序流程图。
(7分)3. 按键除抖的方法:(只要列出一种均给满分)(共3分)(1)硬件除抖,如加RS触发器等;(2)软件除抖,如在程序中加入20ms的延时子程序等;(3)在按键上并联一个0.1uF的电容。
卷二一、选择题(20分)1.在以下四种稳压电路中,能为A/D 转换器提供高精度参考电压的是( B)。
A、78XX 三端集成稳压器B、集成电压基准源C、79XX 三端集成稳压器D、CW117/137 三端可调稳压器2.一个16选1的数据选择器,其地址输入端有(C)。
A、1个B、2个C、4个D、8个3.属于组合逻辑电路的是(B)。
A、触发器B、全加器C、移位寄存器D、计数器4.在单片机应用系统中,为实现单片机与被控对象的隔离,可以采用的器件是(A)。
A、固态继电器B、三极管放大电路C、时序逻辑电路D、D 触发器5. 一个4 位分辨率的A/D 转换器,参考电压为1V,则该A/D 转换器所能识别的最小模拟电压值是(单位V)(D)。
A、1/2B、1/4C、1/8D、1/16二.填空题:(20分)1.基准源和稳压源的区别是什么?(噪声系数、电流输出能力)2.LED的动态扫描显示方式,依据人眼的什么特性?(瞬态暂留)3.DAC和ADC哪个可以当作分压器用吗?(DAC)4.在使用单片机的时候,为什么经常用低电平有效?(推动能力,上点复位为高电平)5.选用继电器的时候,要考虑的参数有哪些(2个)?(推动能力,驱动电压)三、问答题(共60分)1. 请仔细阅读如下图的电路,简述各运放的功能,并写出Vo1、Vo2、Vo的表达式。
(10分)参考答案:A1为反相加法电路,A2为同相缓冲电路,A3为减法电路。
Vo1=-(VI1+VI2+VI2);Vo2=VI4Vo=2Vo2-Vo1=2VI4+VI1+VI2+VI22.根据等效阻抗的原理,分析下面的电路为什么是一个低通滤波器?(5分)答案要点:C1与R1并联等效为反馈电阻Rf,则随着频率的提高,Rf越来越小,所以为一个低通滤波器。
3.用积分或者微分的原理分析一下电路,说明问什么该电路能实现上电复位功能,给出上电的RESET端的电压相应曲线,并说明是高电平复位还是低电平复位?(10分)答案要点:该电路从数学意义上讲是一个积分电路,电路上电以后输入相当与一个阶越信号,Reset的输出其实就是一个积分电路的阶越相应。
该电路为低电平上电复位。
4.该按键的设计方法是否正确?为什么?试给出正取的电路。
(10分)不正确,P1.0口在按键没有被按下时为不定态,应加一个上拉电阻。
5. 8051系列单片机在进行IO读的时候,能不能直接读?如果不能,应该进行什么操作,为什么?(5分)不能进行直接读操作,应该在读之前向端口写1,因为IO为准双向口。
6.MOVX和MOVC访问的存储区有什么不同?(5分)MOVX访问的是数据存储区,MOVC访问的是程序存储区。
8. 请解释什么是中断,说明中断对PC(当前运行地址)值和SP(堆栈指针)值的影响,如果运行Timer,对Timer的影响?(10分)答:中断打断现有的程序运行,跳入新的程序段,处理完毕后,又返回被打断的程序地址,开始接着运行。
当前PC值被保存,中断入口地址被存取PC值中,中断处理程序运行结束后,被保存的PC值被恢复,接着运行。
SP值因为压栈的原因发生变化,中断处理程序结束后,SP值又回到原来的值。
中断对Timer的运行不产生影响,应为timer为独立的硬件单元。
只是在Timer产生中断的时候要考虑中断优先级的问题。
卷三一、填空(20分,每空1分)1、请列出至少三个电容器的用途:隔直流、旁路(去耦)、耦合、滤波、调谐、储能等。
2、根据滤波器的选频作用,滤波器可分为低通滤波器、高通滤波器、带通滤波器、带阻滤波器等四种。
3、EEPROM存储器掉电后,其内部数据将不变。
4、MCS51单片机的CPU是 8 位。
5、静态存储器比动态存储器的存取速度快。
6、并行接口与串行接口相比,并行接口的传送速率高。
7、选取DAC,首先应该考虑的是DAC的转换精度和转换速度。
当然也需要考虑其他要求,如电源、基准电压、输入缓冲、输出模式、工作控制、温度稳定性、功耗、封装和成本等。
8、锁相环由鉴相器(或相位比较器)、环路滤波器和压控振荡器三部分组成,环路锁定时输出信号的频率与输入信号的频率相同,而两者的相位差为 0 。
9、在以AT89C51单片机为核心的系统设计中,通常在其I/O口上加上拉电阻,该上拉电阻阻值一般选为_1~100kΩ_。
(10K均算正确)10、一个12选1的数据选择器,其地址输入端有 4 个。
二、选择题(10分,每题2分)1、MCS51读写数据通过 A 并行口传送。
A.P0B.P1C.P2D.P32、如要将一个最大幅度为5.1V的模拟信号转换为数字信号,要求输入每变化20mV,输出信号的最低位(LSB)发生变化,应选用 B 位ADC。
A 6 ;B 8 ;C 10 ;D 123、与TTL门电路相比,CMOS门电路 CA.制造工艺更复杂 B.成品率低C.功耗较小 D.不能使用高于5V的电源4、存储容量为8K×8位的ROM存储器,其地址线为 D 条。
A 6 ;B 8 ;C 12 ;D 135、一个八位DAC的最小电压增量为0.01V,当输入代码为 00010010 时,输出电压为 B V。
A 0.09 ;B 0.18 ;C 0.27 ;D 0.36三、简答题(20分,每题5分)1、选择电阻器、电容器时需要考虑的主要技术指标各有哪些?电阻器:阻值,功耗,精度,材质,封装等;电容器:容值,耐压,精度,封装等。
2、简述消除键盘抖动的硬件、软件方法各一种。
硬件去抖:并联电容,或加入RS 触发器软件去抖:延时约20ms ,重复检测。
3、简述图1中二极管D1~D4的作用。
D1、D2为保护二极管,限制输入幅度0.7V ;D3、D4限制输出幅度0.7V 。
4、简述继电器的工作原理,并简述为什么要在直流继电器线圈两端并联一个二极管?继电器是一种电子控制器件,它具有控制系统(又称输入回路)和被控制系统(又称输出回路),通常应用于自动控制电路中,它实际上是用较小的电流去控制较大电流的一种“自动开关”。
