液晶屏,液晶屏的种类,液晶屏的原理

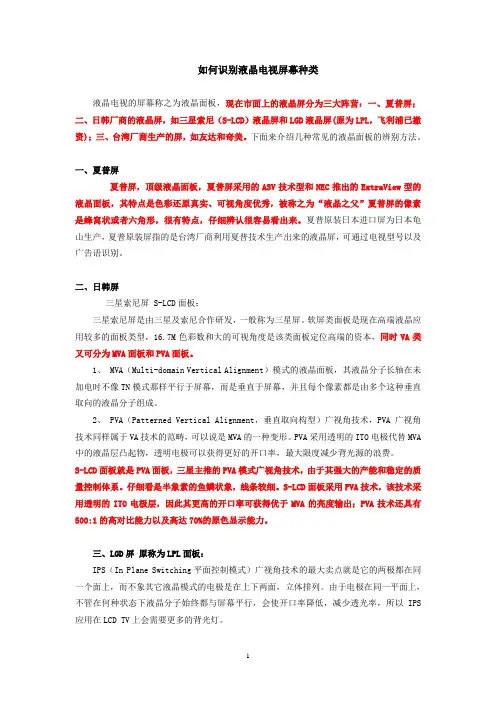

一个液晶显示器的好坏首先要看它的面板，因为面板的好坏直接影响到画面的观看效果，并且液晶电视面板占到了整机成本了一半以上，是影响液晶电视的造价的主要因素，所以要选一款好的液晶显示器，首先要选好它的面板。液晶面板可以在很大程度上决定液晶显示器的亮度、对比度、色彩、可视角度等非常重要的参数。液晶面板发展的速度很快，从前些年的三代，迅速发展到四代、五代，然后跳过六代达到七代，而更新的第八代面板也在谋划之中。目前生产液晶面板的厂商主要为三星、LG-Philips、友达等，由于各家技术水平的差异，生产的液晶面板也大致分为机种不同的类型。常见的有TN面板、MVA和PV

A等VA类面板、IPS面板以及CPA面板。

1、TN面板

TN全称为TwistedNematic(扭曲向列型)面板，低廉的生产成本使TN成为了应用最广泛的入门级液晶面板，在目前市面上主流的中低端液晶显示器中被广泛使用。目前我们看到的TN面板多是改良型的T N+film，film即补偿膜，用于弥补TN面板可视角度的不足，目前改良的TN面板的可视角度都达到160°，当然这是厂商在对比度为10∶1的情况下测得的极限值，实际上在对比度下降到100:1时图像已经出现

失真甚至偏色。

作为6Bit的面板，TN面板只能显示红/绿/蓝各64色，最大实际色彩仅有262.144种，通过“抖动”技术可以使其获得超过1600万种色彩的表现能力，只能够显示0到252灰阶的三原色，所以最后得到的色彩显示数信息是16.2M色，而不是我们通常所说的真彩色16.7M色；加上TN面板提高对比度的难度较大，直接暴露出来的问题就是色彩单薄，还原能力差，过渡不自然。

TN面板的优点是由于输出灰阶级数较少，液晶分子偏转速度快，响应时间容易提高，目前市场上8 ms以下液晶产品基本采用的是TN面板。另外三星还开发出一种B-TN(Best-TN)面板，它其实是TN面板的一种改良型，主要为了平衡TN面板高速响应必须牺牲画质的矛盾。同时对比度可达700∶1，已经可以和MVA或者早期PVA的面板相接近了。台湾很多面板厂商生产TN面板，TN面板属于软屏，用手轻轻划会出现类似的水纹，另外仔细看屏幕大致是这样的：

2、VA类面板

VA类面板是现在高端液晶应用较多的面板类型，属于广视角面板。和TN面板相比，8bit的面板可以提供16.7M色彩和大可视角度是该类面板定位高端的资本，但是价格也相对TN面板要昂贵一些。VA 类面板又可分为由富士通主导的MVA面板和由三星开发的PVA面板，其中后者是前者的继承和改良。V A类面板的正面（正视）对比度最高，但是屏幕的均匀度不够好，往往会发生颜色漂移。锐利的文本是它

的杀手锏，黑白对比度相当高。

富士通的MVA技术(Multi-domainVerticalAlignment，多象限垂直配向技术)可以说是最早出现的广视角液晶面板技术。该类面板可以提供更大的可视角度，通常可达到170°。通过技术授权，我国台湾省的奇美电子(奇晶光电)、友达光电等面板企业均采用了这项面板技术。改良后的P-MVA类面板可视角度可达接近水平的178°，并且灰阶响应时间可以达到8ms以下三星Samsung电子的PVA（PatternedVerticalAlignment）技术同样属于VA技术的范畴，它是MVA技术的继承者和发展者。其综合素质已经全面超过后者，而改良型的S-PVA已经可以和P-MVA并驾齐驱，获得极宽的可视角度和越来越快的响应时间。PVA采用透明的ITO电极代替MVA中的液晶层凸

起物，透明电极可以获得更好的开口率，最大限度减少背光源的浪费。这种模式大大降低了液晶面板出现“亮点”的可能性，在液晶电视时代的地位就相当于显象管电视时代的“珑管”。三星主推的PVA模式广视角技术，由于其强大的产能和稳定的质量控制体系，被日美厂商广泛采用。目前PVA技术广泛应用于中高端液晶显示器或者液晶电视中。VA类面板也属于软屏，用手轻轻划会出现类似的水纹，仔细看屏幕大致是这样

的：

3、IPS面板

IPS（In-PlaneSwitching，平面转换）技术是日立公司于2001推出的液晶面板技术，俗称“Super TFT”。IPS阵营以日立为首，聚拢了LG-飞利浦、瀚宇彩晶、IDTech(奇美电子与日本IBM的合资公司)等一批厂商，不过在市场能看到得型号不是很多。IPS面板最大的特点就是它的两极都在同一个面上，而不象其它液晶模式的电极是在上下两面，立体排列。由于电极在同一平面上，不管在何种状态下液晶分子始终都与屏幕平行，会使开口率降低，减少透光率，所以IPS应用在LCDTV上会需要更多的背光灯。此

外还有一种S-IPS面板属于IPS的改良型

IPS面板的优势是可视角度高、响应速度快，色彩还原准确，价格便宜。不过缺点是漏光问题比较严重，黑色纯度不够，要比PVA稍差，因此需要依靠光学膜的补偿来实现更好的黑色。目前IPS面板主要由LG-飞利浦生产。和其他类型的面板相比，IPS面板的屏幕较为“硬”，用手轻轻划一下不容易出现水纹样变形，因此又有硬屏之称。仔细看屏幕时，如果看到是方向朝左的鱼鳞状象素，加上硬屏的话，那么就

可以确定是IPS面板了。

4、CPA面板（ASV面板）

CPA（ContinuousPinwheelAlignment,连续焰火状排列）模式广视角技术（软屏），CPA模式广视角技术严格来说也属于VA阵营的一员，各液晶分子朝着中心电极呈放射的焰火状排列。由于像素电极上的电场是连续变化的，所以这种广视角模式被称为“连续焰火状排列”模式。而CPA则由“液晶之父”夏普主推，这里需要注意的是夏普一向所宣传的ASV其实并不是指某一种特定的广视角技术，它把所采用过T N+Film、VA、CPA广视角技术的产品统称为ASV。其实只有CPA模式才是夏普自己创导的广视角技术，该模式的产品与MVA和PVA基本相当。也就是说，夏普品牌的LCD电视未必就是采用夏普自己生产的C PA模式液晶面板，它有可能采用台湾厂家的VA模式面板或者其他厂家的液晶面板。夏普的CPA面板色彩还原真实、可视角度优秀、图像细腻，价格比较贵，并且夏普很少向其他厂商出售CPA面板。CPA面板也属于软屏，用手轻轻划会出现类似的水纹，仔细看屏幕大致是这样的：此外还有一些其他厂商也有自己的液晶面板技术，比如NEC的ExtraView技术、松下的OCB技术、现代的FFS技术等，这些技术都是对旧的TFT面板的改进，提供了可视角度和响应时间，通常只用在自有品牌的液晶显示器或者液晶电视上使用。其实以上这些面板都属于TFT类面板，只不过现在各种面板有自己的技术和名称，所以TFT这个名字反而不常使用了。

它的样子液晶显示屏LCD（liquid crystal display）

说到液晶屏，我们不得不谈谈液晶的概念

液晶的诞生

⑴液晶的发现

要追溯液晶显示器的来源，必须先从「液晶」的诞生开始讲起。在公元1888年，一位奥地利的植物学家，菲德烈．莱尼泽（Friedrich Reinitzer）发现了一种特殊的物质。他从植物中提炼出一种称为螺旋性甲苯酸盐的化合物，在为这种化合物做加热实验时，意外的发现此种化合物具有两个不同温度的熔点。而它的状态介于我们一般所熟知的液态与固态物质之间，有点类似肥皂水的胶状溶液，但它在某一温度范围内却具有液体和结晶双方性质的物质，也由于其独特的状态，后来便把它命名为「Liquid Crystal」，

就是液态结晶物质的意思。

⑶液晶初次运用

虽然液晶早在1888年就被发现，但是真正实用在生活的用品时，却是在80年后的事情了。公元1
