高频炉智能温度控制系统
加热炉温度控制系统工作原理
加热炉温度控制系统工作原理
加热炉温度控制系统的工作原理如下：
1. 传感器：系统中的一个温度传感器负责实时监测加热炉内的温度，并将温度信号转化为电信号。
2. 控制器：控制器接收传感器发送的温度信号，并与设定的目标温度进行比较，确定是否需要调整加热炉的加热功率。
3. 调节器：控制器通过输出信号调整加热炉的加热功率。
如果温度低于设定目标温度，调节器会增加加热功率，反之则会减小加热功率。
4. 加热元件：加热炉内的加热元件，如电热丝或燃烧器，根据调节器输出的信号来增减加热功率。
5. 反馈回路：控制系统通过反馈回路监测实际炉内温度的变化，使温度保持在设定的目标温度范围内。
如果温度偏离目标温度，控制器会调整加热功率来实现温度的稳定控制。
通过不断监测温度、比较设定目标温度、调整加热功率等步骤，加热炉温度控制系统能够有效地控制加热炉的温度，保证产品的加热质量和稳定性。
炉温控制系统原理
炉温控制系统原理炉温控制系统是指根据要求对炉内温度进行监测和调节的系统。
它可以根据需要对炉温进行精确控制，以达到生产过程中的稳定性和可靠性要求。
炉温控制系统由温度传感器、控制器和执行器三部分组成。
温度传感器用于测量炉内的温度，将测得的温度信号转化为电信号输入到控制器中。
控制器根据设定的温度值与实际测得的温度值之间的差异，产生相应的控制信号。
执行器根据控制信号控制燃烧器或加热器的工作状态，以调节炉内的温度。
炉温控制系统的基本原理是反馈控制。
它通过不断测量和比较实际温度与设定温度之间的差异，产生一个误差信号。
根据误差信号，控制器调节执行器工作状态，使得实际温度逐渐接近设定温度。
通过不断地对温度进行测量和调节，炉温控制系统可以保持炉内温度在一定范围内稳定。
炉温控制系统中的温度传感器一般采用热电偶或热电阻等温度传感器。
热电偶是根据热电效应原理工作的，它将热电效应产生的电势差转化为温度信号。
热电阻是根据电阻与温度呈线性关系的特性工作的，它通过测量电阻值来间接测量温度。
这些温度传感器可以将温度信号转化为标准电信号，供控制器使用。
在炉温控制系统中，控制器是关键部件之一。
控制器一般采用微处理器或可编程逻辑控制器（PLC）等数字控制器。
控制器通过不断比较设定温度与实际温度之间的差异，产生一个控制信号。
这个控制信号经过放大和处理后，用于控制执行器的工作状态。
控制器还可以根据温度的变化趋势，调整控制信号的大小和方向，以实现更加精确的温度控制。
执行器是炉温控制系统中的另一个重要组成部分。
执行器通常是燃烧器或加热器。
当控制器产生相应的控制信号时，执行器会根据信号的大小和方向来控制燃烧器或加热器的工作状态。
如果炉温过低，执行器可以通过增加燃料供给或增加加热器的功率来提高炉温；如果炉温过高，执行器则可以通过减少燃料供给或减少加热器的功率来降低炉温。
通过控制燃烧器或加热器的工作状态，执行器可以实现对炉温的精确调节。
总的来说，炉温控制系统是通过温度传感器、控制器和执行器之间的协作工作来实现对炉内温度的精确控制。
晟川智能恒温控制系统说明书
晟川智能恒温控制系统说明书一、产品介绍晟川智能恒温控制系统是一种能够实现室内温度恒定的智能设备。
它采用先进的温度传感器和控制算法，能够精确地感知环境温度，并通过控制器调节供暖或制冷设备，使室内温度始终保持在用户设定的目标温度范围内。
二、功能特点1. 温度感知：晟川智能恒温控制系统内置高精度温度传感器，能够实时感知室内温度，并通过液晶显示屏直观地显示当前温度。
2. 温度调节：用户可根据需求，在系统设置界面设定所需的目标温度，晟川智能恒温控制系统将自动调节供暖或制冷设备的工作状态，实现室内温度的恒定控制。
3. 时间控制：用户可通过系统设置界面，预设每天不同时间段的温度要求，晟川智能恒温控制系统将根据设定的时间表自动控制供暖或制冷设备的工作状态，实现室内温度的按时调节。
4. 节能功能：晟川智能恒温控制系统采用先进的能源管理算法，能够根据室内外温度变化和用户需求，合理调节供暖或制冷设备的工作状态，以达到节能的目的。
5. 人体感知：晟川智能恒温控制系统内置人体传感器，能够感知室内是否有人活动，当室内无人时，系统将自动降低供暖或制冷设备的工作强度，以节约能源。
6. 报警功能：晟川智能恒温控制系统具有温度异常报警功能，当室内温度超出用户设定的安全范围时，系统将发出警报，并通过手机短信或APP提醒用户及时处理。
三、使用方法1. 安装：将晟川智能恒温控制系统安装在室内墙面上，确保设备与供暖或制冷设备的连线正确连接。
2. 设置：首次使用前，用户需要按照系统提供的操作指南进行设置，包括设定目标温度、时间表等。
3. 使用：设置完成后，晟川智能恒温控制系统将自动开始工作，用户只需根据需要调整温度设定或时间表即可。
4. 维护：定期检查设备的工作状态，确保温度传感器和控制器的正常运行，如发现异常，及时联系售后服务。
四、注意事项1. 室内温度传感器应避免暴露在阳光直射或其他热源附近，以免影响温度测量的准确性。
2. 定期清洁温度传感器和控制器，保持设备的灵敏度和正常工作。
加热炉温度控制系统
加热炉温度控制系统标题：加热炉温度控制系统摘要：加热炉温度控制系统是一种用于控制加热炉温度的设备。
它通过监测加热炉内的温度并相应地调节加热器的工作状态，以保持加热炉内的温度在设定范围内稳定。
本文将介绍加热炉温度控制系统的原理、组成部分以及工作流程，并探讨其在工业生产中的应用。
关键词：加热炉、温度控制、加热器、工业生产1. 引言加热炉是一种常见的热处理设备，广泛应用于冶金、机械加工和材料研究等领域。
在加热炉的使用过程中，保持加热炉内的温度稳定是非常重要的。
过低的温度会导致加热不充分，影响产品的质量；过高的温度则会造成能源的浪费，甚至导致设备损坏。
因此，开发一种稳定且可靠的加热炉温度控制系统对于提高生产效率和节约能源具有重要意义。
2. 温度控制系统的原理温度控制系统通常由温度传感器、控制器和执行器组成。
温度传感器用于实时监测加热炉内的温度变化，将温度信号传输给控制器。
控制器根据设定的温度范围和温度传感器反馈的实时温度，计算出相应的控制信号。
执行器根据控制信号调节加热器的工作状态，从而实现加热炉温度的稳定控制。
3. 温度控制系统的组成部分3.1 温度传感器温度传感器是温度控制系统中的重要组成部分。
常用的温度传感器有热电阻和热电偶两种。
热电阻传感器的工作原理是利用金属电阻随温度变化而发生的电阻变化，通过测量电阻的变化来确定温度。
热电偶传感器则是利用两种不同材料的接触产生的热电势随温差变化而变化，通过测量热电势的变化来确定温度。
3.2 控制器控制器是温度控制系统的核心部件，负责计算控制信号并将其传输给执行器。
控制器根据设定的温度范围和温度传感器反馈的实时温度，做出相应的控制决策。
常见的控制器包括PID控制器和模糊控制器。
PID控制器根据比例、积分和微分三个方面来调节控制信号；模糊控制器则利用模糊逻辑推断得出控制信号。
3.3 执行器执行器根据控制器传输的控制信号调节加热器的工作状态。
常见的执行器包括电动阀和可调电阻。
炉温控制系统设计
过程控制系统课程设计作者姓名：作者学号：指导教师：学院名称:专业名称：温度是工业控制中主要的被控参数之一，特别是在冶金、化工、建材、食品、机械、石油等工业中,具有举足重轻的作用。
温度控制是控制系统中最为常见的控制类型之一。
最为常见的就是工业上使用电阻炉（本课程设计中的电烤箱即为电阻炉）处理和生产工业产品，最基本的要求是要保持炉内温度的恒定，并且在一定的扰动下，炉内的温度经过一定的调节时间能自动恢复正常值，从而保证所生产的产品质量.本设计基于单回路控制系统和PID控制器,使用计算机、铂电阻Pt100、控制箱、加热炉体和“组态王"软件设计电烤箱的炉温控制系统，使炉内温度基本保持在80℃不变，完成了系统所用到的设备的选型和组装接线，利用“组态王”软件编制上位机监控软件对炉内温度的采集和显示。
文中首先介绍了设计的背景和要求，接着对单回路控制系统做了简单的介绍，大致描述了通过组态王编制采集并绘制温度与时间曲线的步骤，并且介绍了整定PID控制器参数的步骤和结果，最终完成了利用单回路控制系统设计基于电烤箱的炉温控制系统，使其炉内温度经过一定的过渡过程始终维持在80℃。
关键词:电烤箱,单回路控制系统，PID控制，“组态王”软件，Pt100热电阻，CD901智能控制仪表，交流固态继电器摘要 (I)目录 (1)第一章引言 (3)1.1设计目的 (3)1。
2 设计背景及意义 (3)1。
3 设计任务及要求 (4)第二章单回路控制系统 (5)2.1 单回路控制系统简介 (5)2。
2 单回路控制系统的设计 (5)2。
2。
1 被控变量的选择 (6)2.2.2 操纵变量(控制参数）的选择 (6)2.2。
3测量变送问题和执行器的选择 (7)第三章硬件电路设计及原理 (8)3.1 系统设计 (8)3。
1。
1 方案论述 (8)3.1.2 系统原理图及工作原理 (9)3。
2 智能控制仪表设计 (10)3。
2.1 规格型号说明 (10)3。

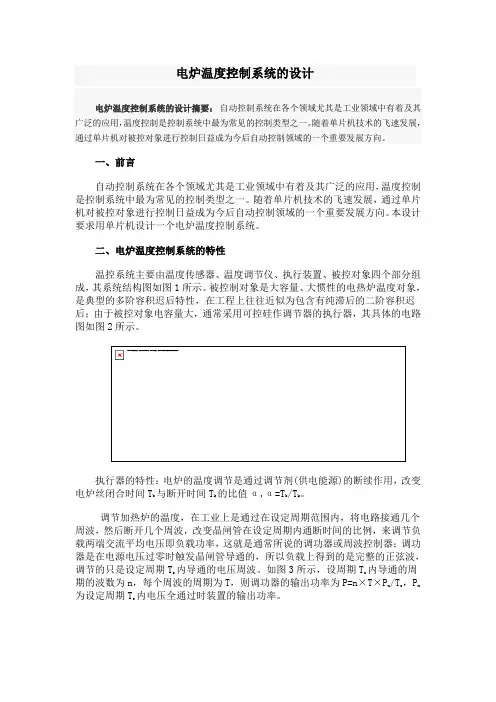

电炉温度控制系统的设计
电炉温度控制系统的设计电炉温度控制系统的设计摘要：自动控制系统在各个领域尤其是工业领域中有着及其广泛的应用，温度控制是控制系统中最为常见的控制类型之一。
随着单片机技术的飞速发展，通过单片机对被控对象进行控制日益成为今后自动控制领域的一个重要发展方向。
一、前言自动控制系统在各个领域尤其是工业领域中有着及其广泛的应用，温度控制是控制系统中最为常见的控制类型之一。
随着单片机技术的飞速发展，通过单片机对被控对象进行控制日益成为今后自动控制领域的一个重要发展方向。
本设计要求用单片机设计一个电炉温度控制系统。
二、电炉温度控制系统的特性温控系统主要由温度传感器、温度调节仪、执行装置、被控对象四个部分组成，其系统结构图如图1所示。
被控制对象是大容量、大惯性的电热炉温度对象，是典型的多阶容积迟后特性，在工程上往往近似为包含有纯滞后的二阶容积迟后；由于被控对象电容量大，通常采用可控硅作调节器的执行器，其具体的电路图如图2所示。
执行器的特性：电炉的温度调节是通过调节剂(供电能源)的断续作用，改变电炉丝闭合时间Tb 与断开时间Tk的比值α,α=Tb/Tk。
调节加热炉的温度，在工业上是通过在设定周期范围内，将电路接通几个周波，然后断开几个周波，改变晶闸管在设定周期内通断时间的比例，来调节负载两端交流平均电压即负载功率，这就是通常所说的调功器或周波控制器；调功器是在电源电压过零时触发晶闸管导通的，所以负载上得到的是完整的正弦波，调节的只是设定周期Tc 内导通的电压周波。
如图3所示，设周期Tc内导通的周期的波数为n，每个周波的周期为T，则调功器的输出功率为P=n×T×Pn /Tc，Pn为设定周期Tc内电压全通过时装置的输出功率。
三、电炉的电加热原理当电流在导体中流过时，因为任何导体均存在电阻，电能即在导体中形成损耗，转换为热能，按焦耳楞次定律：Q＝0．2412 Rt Q—热能，卡；I一电流，安9R一电阻，欧姆，t一时间，秒。
基于单片机的电加热炉温度控制系统设计
基于单片机的电加热炉温度控制系统设计一、概述电加热炉温度控制系统是一种常见的自动化控制系统。
它通过控制加热元件的加热功率来维持加热炉内的温度，从而实现对加热过程的精确控制。
本文将介绍一种基于单片机的电加热炉温度控制系统的设计。
二、系统设计1. 硬件设计本系统采用单片机作为控制核心，传感器检测加热炉内的温度，并将数据反馈给单片机进行处理。
通过触摸屏交互界面，用户可以设定希望维持的温度值，单片机将控制加热元件的加热功率，以实现温度的稳定控制。
2. 软件设计单片机程序主要分为三个部分：（1）传感器数据采集和处理，通过定时器进行数据的采样，然后通过计算分析实现温度值的读取。
（2）温度控制，设定一个目标温度值后，单片机通过PID算法来控制加热元件的加热功率，保持温度的稳定。
（3）交互界面的设计，实现用户与系统的交互，包括设定目标温度值和实时温度显示等。
三、系统优势相对于传统的手动控制方式，本系统具有以下优势：（1）精度高，通过PID算法，可以实现对温度的精确控制，大大提高了生产效率。
（2）舒适度高，传统的手动控制方式需要人员长时间待在生产车间，而本系统的自动化控制方式，可以让人员远离高温环境。
（3）可靠性高，系统精度高，响应迅速，可以有效减少因为控制失误带来的损失。
四、结论本系统的设计基于单片机实现电加热炉温度的精确控制。
相对于传统的手动控制方式，具有精度高、舒适度高和可靠性高等优势。
在未来的生产过程中，随着物联网的发展，本系统也可以进行联网控制，实现对设备的远程控制和监控，提高设备的效率和安全性。
电加热炉温度控制系统设计
电加热炉温度控制系统设计摘要：1.引言电加热炉广泛应用于金属加热、熔化、回火等工艺过程中，其温度控制对产品质量的稳定性和一致性具有重要影响。
因此，设计一套高效可靠的电加热炉温度控制系统对于提高生产效率和节约能源具有重要意义。
2.系统结构设计电加热炉温度控制系统主要由传感器、控制器、执行器和人机界面组成。
传感器用于实时感知电加热炉内部温度变化，控制器根据传感器数据进行温度控制算法的计算，执行器根据控制器输出的控制信号调节电加热炉的供电功率，人机界面用于显示和操作温度控制系统。
3.温度传感器设计温度传感器一般采用热电偶或热电阻器进行测量，其工作原理基于材料的温度和电阻之间的相关性。
在电加热炉温度控制系统中，传感器应具有快速响应、精确稳定的特性，选择合适的传感器材料和安装位置对于准确测量温度值至关重要。
4.控制器设计电加热炉温度控制系统常用的控制器包括PID控制器和模糊控制器。
PID控制器基于比例、积分和微分三个部分的线性组合，能够根据系统的误差进行相应的调节，具有简单可靠的特点。
模糊控制器基于模糊逻辑推理，能够根据模糊规则进行决策，适应性强。
选择合适的控制器取决于电加热炉的温度调节需求和实际使用场景。
5.执行器设计电加热炉的供电功率调节通常通过调整炉内的电阻或使用可调电压/电流源实现。
执行器的设计应考虑到功率调节的精度和响应时间等因素，确保控制系统能够快速准确地调节电加热炉的供电功率，实现温度控制目标。
6.人机界面设计温度控制系统的人机界面一般包括温度显示、参数设置、报警显示和历史数据查询等功能。
界面设计应简洁明了，易于操作，提供必要的温度控制信息和报警提示，方便操作员进行实时监测和调节。
7.系统安全与优化温度控制系统应考虑到系统的安全性和优化性能。
安全性包括对系统故障的检测和处理，例如传感器异常、控制器故障等；优化性能包括对温度变化的快速响应和精确控制，例如减小温度波动、提高温度稳定性等。
8.结论本文基于电加热炉温度控制系统设计原理和方法进行了综合考虑，针对不同的温度控制要求给出了相应的解决方案。
炉温控制系统PLC
炉温控制系统PLC概述炉温控制系统是指通过PLC（Programmable Logic Controller，可编程逻辑控制器）来实现对工业炉温度的自动控制的系统。
PLC是一种专门用于工业自动化控制的计算机设备，具有可编程、可集成、可靠性高等特点，被广泛应用于各种工业控制系统中。
系统组成炉温控制系统PLC主要由以下几个组成部分组成：1. PLC控制器PLC控制器是炉温控制系统的核心部件，它负责接收各种传感器信号，经过逻辑运算后输出控制信号，实现对炉温的控制。
PLC控制器一般具有多个输入和多个输出，可以与各种传感器和执行器进行连接。
2. 炉温传感器炉温传感器用于测量炉膛中的温度，并将测量结果发送给PLC控制器。
常见的炉温传感器包括热电偶传感器、热电阻传感器等。
根据不同的应用场景和要求，可以选择不同类型的炉温传感器。
3. 控制执行器控制执行器是根据PLC控制器的输出信号，对炉温进行调节的设备。
常见的控制执行器包括电磁阀、变频器、电机等。
通过控制执行器的开启和关闭，调节燃烧器的火力大小，从而达到炉温的控制。
4. 输入输出模块输入输出模块用于将外部信号与PLC控制器进行连接，主要负责将传感器测量的温度信号输入到PLC控制器中，并将PLC控制器的输出信号转化为对控制执行器的控制。
输入输出模块通常具有多个通道，可以实现多种传感器和执行器的连接。
5. 人机界面人机界面用于与PLC控制器进行交互，通常通过触摸屏、按钮等实现。
人机界面可以显示炉温的实时数据、报警信息等，并可以进行参数设定、控制状态的切换等操作。
系统工作原理炉温控制系统PLC的工作原理如下：1.PLC控制器不断接收炉温传感器的信号，获取炉膛的实时温度。
2.PLC控制器与输入输出模块进行通信，将炉温数据输入到PLC控制器中。
3.PLC控制器通过预设的控制算法，对炉温进行处理，并输出控制信号。
4.控制信号通过输出模块传输到相应的控制执行器上，控制执行器调节燃烧器火力大小，改变炉温。
基于PLC的锅炉加热温度控制系统设计
基于PLC的锅炉加热温度控制系统设计锅炉加热温度控制系统设计是一个非常重要的工程项目，特别是在工业生产中。
PLC（可编程逻辑控制器）是一种高级自动化控制设备，可以实现对锅炉加热温度的精确控制。
本文将介绍一个基于PLC的锅炉加热温度控制系统的设计。
【系统概述】该系统的基本目标是稳定地控制锅炉的加热温度，保证锅炉在正常工作范围内运行，并尽可能地提高热效率。
具体来说，系统需要实现以下功能：1.实时监测锅炉温度。
2.控制锅炉加热功率。
3.响应温度变化，并自动调整加热功率。
4.报警和故障保护功能。
【系统设计】1.硬件设计：硬件部分包括传感器、执行机构和PLC。
传感器用于实时监测锅炉温度，常用的温度传感器有热电偶和敏感电阻。
执行机构用于控制加热功率，可采用电磁阀或电加热器。
PLC负责处理数据和控制信号，可以选择常用的西门子、施耐德等PLC。
2.软件设计：软件部分主要包括PLC编程和人机界面设计。
PLC编程可以使用基于LD（梯形图）或SFC（时序功能图）的编程语言，根据具体控制要求，设计合适的控制算法和逻辑。
人机界面设计可以使用HMI（人机界面）或SCADA（监控与数据采集系统），实时显示锅炉温度、加热功率和系统状态，并提供控制和设定温度的功能。
3.控制策略设计：控制策略需要根据具体情况进行设计，一般分为开环控制和闭环控制两种。
开环控制是根据经验或数学模型预先设定温度和加热功率曲线，直接输出控制信号。
闭环控制则根据实时监测的温度反馈信息，通过控制算法动态调整加热功率，使实际温度尽可能接近设定温度。
4.报警和故障保护设计：系统需要具备报警和故障保护功能，当温度超出设定范围或系统出现故障时，及时发出警报并采取相应的措施，以保护锅炉和工艺安全。
【实施与测试】在实施前，需要进行系统调试，确保PLC编程和硬件连接正常。
在实际运行中，需要对系统进行定期检测和维护，以保证系统的稳定性和可靠性。
总结起来，基于PLC的锅炉加热温度控制系统的设计是一个复杂的工程，需要综合考虑硬件和软件的因素。
电加热炉温度控制系统模型建立及控制算法
电加热炉温度控制系统模型建立及控制算法一、电加热炉温度控制系统模型建立1.电加热元件电加热元件是实现加热过程的关键组件，通过电流通过电加热元件时会产生热量，从而提高电加热炉的温度。
通常采用的电加热元件有电阻丝或者电加热器。
2.温度传感器温度传感器用于实时检测电加热炉的温度，常见的温度传感器有热电偶、热敏电阻等。
传感器将温度信号转换为电信号并输出给控制器。
3.控制器控制器是温度控制系统的核心部分，通过对电加热元件的控制，实现对炉温的控制。
常见的控制器有PID控制器、模糊控制器、自适应控制器等。
控制器根据输入的温度信号和设定值进行比较并产生控制信号，然后将控制信号送至电加热元件。
4.反馈装置反馈装置用于实时反馈炉温信息给控制器，以便控制器能够根据反馈信息进行调整，从而实现温度的稳定控制。
典型的反馈装置有温度传感器、红外线测温仪等。
二、控制算法1.PID控制算法PID控制器是最常用的控制算法之一，其通过比例、积分和微分三个部分组合来实现对温度的控制。
PID控制器的控制信号计算公式如下：u(t) = Kp * e(t) + Ki * ∑e(t)dt + Kd * de(t)/dt其中，u(t)为控制信号，Kp、Ki、Kd分别为比例、积分和微分系数，e(t)为偏差，de(t)/dt为偏差的变化率。
2.模糊控制算法模糊控制算法通过模糊集合、模糊规则和模糊推理来实现对温度的控制。
基本的模糊控制算法包含模糊化、模糊规则的建立、模糊推理和解模糊化四个步骤。
3.自适应控制算法自适应控制算法通过对系统模型的实时辨识和参数的自动调整，实现对温度的自适应控制。
自适应控制算法常见的有模型参考自适应控制、最小均方自适应控制等。
三、总结电加热炉温度控制系统模型的建立包括电加热元件、温度传感器、控制器和反馈装置四个主要组成部分。
常用的控制算法有PID控制算法、模糊控制算法和自适应控制算法。
通过合理选择控制系统的组成部分和控制算法，并根据实际需求进行参数调整和优化，可以有效实现对电加热炉温度的稳定控制。
温度控制系统
温度控制系统
简介
温度控制系统是一种用于控制环境温度的智能设备。
它可以自动监测和调整室
内或室外的温度，以保持恒定的温度水平。
温度控制系统可以提高生活质量，提供舒适的生活环境。
工作原理
温度控制系统通过传感器检测环境温度，并根据设定的温度范围进行调节。
当
环境温度高于设定值时，系统会自动启动制冷设备降低温度；反之，当环境温度低于设定值时，系统会启动加热设备升高温度。
控制系统通过控制风扇、暖气、空调等设备来实现温度调节。
应用领域
温度控制系统广泛应用于家庭、办公室、工业等领域。
在家庭中，温度控制系
统可以保持室内的舒适温度，提高生活质量；在办公室和工业场所，温度控制系统可以提高工作效率，保障生产质量。
优势
1.节能环保：温度控制系统可以根据实际需要自动调节温度，节省能源，
降低能耗，减少对环境的影响。
2.提高舒适度：温度控制系统可以及时调节环境温度，提供舒适的生活
和工作环境。
3.自动化管理：温度控制系统可以自动监测和调节温度，减少人工干预，
提高工作效率。
发展趋势
随着科技的进步和人们对生活品质的追求，温度控制系统将会越来越智能化和
便捷化。
未来，温度控制系统可能会与其他智能设备进行联接，实现更加智能化的智能家居系统，为人们提供更加舒适便捷的生活体验。
结语
温度控制系统是一种重要的环境控制设备，可以提高生活质量，提供舒适的生
活环境。
随着科技的发展，温度控制系统将不断进步和完善，为人们的生活带来更多便利和舒适。
电加热炉温度控制系统的设计
电加热炉温度控制系统的设计1. 本文概述随着现代工业的快速发展，电加热炉在许多工业生产领域扮演着至关重要的角色。
电加热炉的温度控制系统，作为其核心部分，直接关系到生产效率和产品质量。
本文旨在设计并实现一种高效、精确的电加热炉温度控制系统，以满足现代工业生产中对温度控制精度和稳定性的高要求。
本文首先对电加热炉温度控制系统的需求进行了详细分析，明确了系统设计的目标和性能指标。
接着，本文对现有的温度控制技术进行了全面的综述，包括传统的PID控制方法以及先进的智能控制策略。
在此基础上，本文提出了一种结合PID控制和模糊逻辑控制的新型温度控制策略，以实现更优的控制效果。
本文还详细阐述了系统的硬件设计和软件实现。
在硬件设计方面，本文选择了适合的传感器、执行器和控制器，并设计了相应的电路和保护措施。
在软件实现方面，本文详细描述了控制算法的实现过程，包括数据采集、处理、控制决策和输出控制信号等环节。
本文通过实验验证了所设计温度控制系统的性能。
实验结果表明，本文提出的温度控制系统能够实现快速、准确的温度控制，且具有较好的鲁棒性和稳定性，能够满足实际工业生产的需求。
本文从理论分析到实际设计，全面探讨了一种适用于电加热炉的温度控制系统的设计方法。
通过结合传统和先进的控制技术，本文提出了一种高效、稳定的温度控制策略，为提高电加热炉的温度控制性能提供了新的思路和实践参考。
2. 电加热炉的基本原理与构造电加热炉作为一种高效、清洁且精准的热能产生设备，其工作原理基于电磁感应和电阻加热两种基本方式，而构造则包括电源系统、加热元件、温控系统、隔热保温结构以及安全防护装置等关键组成部分。
电磁感应加热：在特定类型的电加热炉中，尤其是应用于金属工件加热的场合，电磁感应加热原理占据主导地位。
这种加热方式利用高频交流电通过感应线圈产生交变磁场，当金属工件置于该磁场中时，由于电磁感应现象，会在工件内部产生涡电流（又称涡流）。
涡电流在工件内部形成闭合回路，并依据焦耳定律产生热量，即电流通过电阻时产生的热效应。
高频炉温度上限
高频炉温度上限
高频炉是一种比较常见的加热设备，其工作原理是将电能转换成高频
电磁能，再通过感应线圈传导到工件表面进行加热。
高频炉加热的工
作温度范围很广，但是随着温度的升高，加热效率会逐渐降低，同时
还会对高频炉的器件造成损坏。
因此，在使用高频炉时，需要控制加
热温度的上限，以便保证加热效率和设备的安全稳定运行。
高频炉温度上限的控制主要通过以下几个方面实现：
1.选用合适的高频工作频率。
高频炉按照工作频率可分为几个档次，如20kHz、30kHz等。
不同频率下的高频炉对工件的加热效率和温度上
限都有不同的影响。
一般来说，高频工作频率越高，对工件的加热越强，对加热器件的损伤也越大，因此需要根据实际需求选用合适的工
频档次。
2.控制感应线圈功率输出。
高频炉的加热效率和温度上限与感应线圈的功率输出量有关。
一般来说，功率输出量越大，加热效率越高，但是
温度上限也越高，因此需要根据加热需求平衡功率输出量和温度上限。
3.控制感应线圈的工作电流。
感应线圈的工作电流对加热效果和温度上限也有重要影响。
一般来说，工作电流越大，加热效果越好，温度上
限也越高，但是需要注意避免感应线圈过载而损伤。
4.选择合适的加热时间。
高频炉加热需要一定的时间，根据工件的特性和加热需求选择合适的加热时间可以有效地控制温度上限。
综上所述，高频炉温度上限的控制主要通过调节工作频率、感应线圈功率输出、感应线圈工作电流和加热时间等方面实现。
在实际使用中需要根据加热需求、工件特性和设备性能等因素综合考虑，以保证加热效率和设备稳定运行。
(word完整版)加热炉温度控制系统..
第1章绪论1.1 综述在人类的生活环境中，温度扮演着极其重要的角色。
温度是工业生产中常见的工艺参数之一，任何物理变化和化学反应过程都与温度密切相关，因此温度控制是生产自动化的重要任务。
对于不同生产情况和工艺要求下的温度控制，所采用的加热方式，燃料，控制方案也有所不同。
无论你生活在哪里，从事什么工作，无时无刻不在与温度打着交道。
自18世纪工业革命以来,工业发展对是否能掌握温度有着绝对的联系。
在冶金、钢铁、石化、水泥、玻璃、医药等等行业，可以说几乎80%的工业部门都不得不考虑着温度的因素.在现代化的工业生产中,电流、电压、温度、压力、流量、流速和开关量都是常用的主要被控参数.例如：在冶金工业、化工生产、电力工程、造纸行业、机械制造和食品加工等诸多领域中,人们都需要对各类加热炉、热处理炉、反应炉和锅炉中的温度进行检测和控制。
1.2 加热炉温度控制系统的研究现状随着新技术的不断开发与应用，近年来单片机发展十分迅速，一个以微机应用为主的新技术革命浪潮正在蓬勃兴起，单片机的应用已经渗透到电力、冶金、化工、建材、机械、食品、石油等各个行业。
单片机温度控制系统是数控系统的一个简单应用，在冶金、化工、建材、机械、食品、石油等各类工业中,广泛使用于加热炉、热处理炉、反应炉等.温度是工业对象中的一个重要的被控参数。
由于炉子的种类不同，因而所使用的燃料和加热方法也不同，例如煤气、天然气、油、电等；由于工艺不同，所需要的温度高低不同,因而所采用的测温元件和测温方法也不同;产品工艺不同，控制温度的精度也不同，因而对数据采集的精度和所采用的控制算法也不同。
传统的温度采集方法不仅费时费力，而且精度差,单片机的出现使得温度的采集和数据处理问题能够得到很好的解决。
不仅如此，传统的控制方式不能满足高精度，高速度的控制要求，如温度控制表温度接触器，其主要缺点是温度波动范围大，由于它主要通过控制接触器的通断时间比例来达到改变加热功率的目的，受仪表本身误差和交流接触器的寿命限制，通断频率很低。
电加热炉温度自动控制系统
电加热炉温度自动控制系统一、任务设计并制作一个温度自动控制系统，控制电加热炉的温度在某一温度范围。
系统的示意图如图1所示。
电加热炉顶部置入深度不一的两温度传感器，用于检测加热炉内的温度，炉内温度取其平均值；单片机通过键盘对加热炉的温度进行设定。
根据炉内温度与设定温度值的差别程度，有不同的提示信号。
炉内的温度和当前设定温度通过显示设备实时显示。
图1 温度自动控制系统示意图二、要求⒈基本要求（1）温度可调节范围为60℃～200℃，最小设定分度为1℃。
（2）温度显示功能，分辨率为0.1℃。
（3）当温度达到某一设定值并稳定后，炉内温度的波动控制在±2℃以内。
要求温度调控未达到和达到稳定状态，均给出声或光提示信号。
（4）当设定的调节温差为15℃时, 要求达到稳定状态的调节时间小于等于2分钟，稳定状态下的温度波动在±2℃以内。
⒉发挥部分（1）当温度达到某一设定值并稳定后，、炉内温度的波动控制在±1℃以内。
（2）当设定的调节温差为15℃时, 尽量减少达到稳定状态的调节时间，并要求超调量不超过3℃，稳定状态下的温度波动在±1℃以内。
（3）能记录并实时显示温度调节过程的曲线, 显示的误差绝对值小于2℃。
（4）其他。
三、说明（1）炉内温度检测采用具有温度测量功能的数字万用表（测评时自带）。
（2）当温度达到稳定状态的提示信号出现后立即检测调控的温度值，每次检测时间延续60s，以记录温度波动的最大值。
（3）设计报告正文中应包括系统总体框图、核心电路原理图、主要流程图、主要的测试结果。
完整的电路原理图、重要的源程序用附件给出。
（C3）智能窗系统一、任务对下雨等情况进行自我监测，并自动控制窗户关闭。
当室内烟雾、可燃性气体超过指标时可自动开启窗户，通风换气。
二、要求⒈基本要求1）防盗报警功能如果有人要强行从窗户进入室内，智能窗便会用喇叭播放“捉贼啦，在*单元*号”，连续播放5分钟。
2）防毒报警功能室内的煤气、天然气等可燃气体或烟雾的浓度超标时，智能窗便会报警，并开启窗户，启动排风扇，让有毒气体散发到室外，可有效防止中毒或火灾事故的发生，确保室内空气清新，身体不受伤害。
加热炉温度自动控制系统的基本原理和作用
加热炉温度自动控制系统的基本原理和作用下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!加热炉温度自动控制系统的基本原理和作用引言加热炉在现代工业生产中扮演着至关重要的角色，它们被广泛应用于金属加工、玻璃制造、化工生产等领域。
电加热炉温度控制系统设计方案
电加热炉温度控制系统设计方案1.系统概述2.系统组成2.1温度传感器：用于实时感知炉内温度，并将温度信号转换成电信号进行采集。
2.2控制器：负责对温度信号进行处理和判断，并生成相应的控制信号。
2.3加热功率调节器：根据控制信号调整电加热炉的加热功率。
2.4人机界面：为操作人员提供温度设定、显示和报警等功能。
2.5电源和电路保护装置：为电加热炉提供稳定的电源和安全的电路保护。
3.控制原理电加热炉温度控制系统采用了闭环控制的原理，即通过与实际温度进行比较，调整加热功率来实现温度的控制。
控制器根据实际温度和设定温度之间的偏差，产生相应的控制信号，通过加热功率调节器对电加热炉的加热功率进行调整，使实际温度逐渐接近设定温度，并保持在一定范围内。
4.系统算法4.1温度传感器采集到的温度信号经过模数转换，转换成数字信号输入到控制器。
4.2控制器对传感器采集到的温度信号进行处理和判断，计算出温度偏差。
4.3控制器根据温度偏差通过PID控制算法产生相应的控制信号，控制信号的大小决定了加热功率的调整幅度。
4.4控制信号经过加热功率调节器进行放大和整流，并驱动电加热炉进行相应的加热功率调整。
4.5加热功率调整会导致炉内温度变化，温度变化会反过来影响温度传感器采集到的温度信号，形成一个闭环控制的循环过程。
5.人机界面5.1人机界面通过触摸屏或按钮等形式，提供温度设定、显示和报警等功能。
5.2操作人员可以通过人机界面设置所需的温度设定值。
5.3人机界面会显示当前的实际温度，并根据温度偏差的大小显示相应的报警信号。
5.4人机界面可以设定温度上下限，当温度超出设定范围时自动报警。
6.电源和电路保护装置6.1在电加热炉温度控制系统中，电源提供稳定的电压和电流给电路运行。
6.2为了确保系统的安全运行，在电路中设置过流保护、过压保护、欠压保护等电路保护装置。
6.3当发生过流、过压或欠压等异常情况时，电路保护装置会立即切断电源，以保护电路和设备的安全。
高频炉工作原理
高频炉工作原理高频炉是一种利用高频电磁感应加热的设备，广泛应用于金属加热和熔炼方面。
它以高频电源产生的高频电流通过感应线圈产生的电磁场将电能转化为热能，实现对金属材料的加热和熔炼。
一、高频炉的基本结构高频炉主要由电源系统、感应线圈、炉体和水冷系统组成。
1. 电源系统：高频炉采用电力供应系统，将低频电源的交流电转换为高频交流电。
电源系统还包括电容器、电感和整流装置等。
2. 感应线圈：感应线圈是高频炉中的核心部件，其结构通常是多匝线圈。
当高频电流通过感应线圈时，由感应线圈产生的电磁场会使金属材料内部产生涡流，从而使金属材料加热。
3. 炉体：炉体是高频炉中容纳金属材料的部分，通常由耐火材料制成。
炉体的形状和尺寸根据具体应用需求而定，可以是圆筒形、方形或其他形状。
4. 水冷系统：高频炉在工作过程中会产生大量的热量，为了保证设备的正常运行，需要采用水冷系统对感应线圈和炉体进行冷却。
二、高频炉的工作原理高频炉工作原理基于电磁感应现象。
当高频电流通过感应线圈时，感应线圈产生的电磁场会使金属材料内部产生涡流。
涡流的大小取决于金属材料的导电性，电流频率和感应线圈的设计。
涡流通过电阻产生热量，使金属材料加热。
具体来说，高频炉的工作过程如下：1. 开机准备：将金属材料放入炉体中，确保感应线圈与金属材料之间的距离合适。
2. 通电启动：打开电源开关，高频电源开始工作。
电源系统将低频电源的交流电转换为高频交流电，高频电流通过感应线圈形成的电磁场作用在金属材料上。
3. 涡流加热：金属材料内部产生的涡流会通过电阻产生热量，使金属材料加热。
加热速度取决于金属材料的导电性和电流频率。
4. 温度控制：通过控制电源的输出功率和工作时间，可以控制金属材料的加热温度。
通常会配备温度传感器和控制系统，以实现对加热过程的精确控制。
5. 加热完成：当金属材料达到所需温度后，关闭电源开关，停止供电。
金属材料会因散热而逐渐冷却。
三、高频炉的优点和应用领域高频炉具有以下优点：1. 高效节能：高频炉的电磁感应加热效率高，能够将电能转化为热能的效率接近100%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高频炉智能温度控制系统
摘要GP15-B型高频炉自动控温系统开发的目的是将高频炉旧有的手动控制系统改造成微机监控的自动控制系统，以提高控制质量、生产效率和减轻人的劳动强度。
基于工业PC的高频炉自动控温系统具有实时监测、数据处理、操作指导提示、智能控制等功能。
该系统的控制算法采用仿人智能控制算法(SHIC)，其最主要的优点是不需要事先知道被控对象的精确模型，就能够实现既快速又高精度的控制。
关键词智能控制控制系统高频感应加热
Abstract Temperature in intelligent control system of GP15-B high frequency induction heating furnace is to replace the old hand-control system by computer-control system, and improve the quality of control, increase the efficiency and reduce labor intensity. The temperature automatic control system has some important function, such as real time monitor, data processing, intelligent control, and etc. This system is adept simulating human intelligent control algorithm (SHIC), the most eminent advantage of SHIC is that it can realize quickly and high precision control without the accurate math model of controlled object.
Keywords intelligent control control system high frequency induction heating
1 系统结构简介
GP15-B型高频炉自动控温系统是为满足高熔点材料熔化特性测试目的而开发的，对提高高熔点材料性能测试水平和充分利用原系统具有实用意义。
本系统的基本组成如图1所示，控制的基本过程是：用光电高温计读取加热设备的温度，输出一个与温度对应的电压信号，此信号经过放大、滤波处理后送到A/D(模/数)转换器，转换成相应的数字量。
微机定时地对A/D进行读取，将所得到的数字电压经过电压-温度转换程序转换成数字温度(即实际温度的数字量)，将此温度与用户设定温度相比较，得出温度偏差值E，SHIC仿人智能控制器判断E的大小及E的变化趋势(增大、减小或不变)，输出一个合适的控制量，控制量经过D/A(数/模)转换器转换成相应的控制电压，控制电压的大小将决定可控硅移相触发电路的触发相位，从而控制了高频感应加热设备的输入功率，进而调节温度。
系统的温度控制范围为800～3000℃。
图1 温度控制系统原理框图
GP15-B高频感应加热设备的加热范围是室温到3000℃，考虑到GP15-B主要用于测试物质的熔点，因此对测量精度有较高的要求。
综合以上两点考虑，选用PYRO Photo Ⅱ(P-272)自动光电高温计作为系统的温度传感器。
仿人智能控制(Simulating Human Intelligent Control，简称SHIC)，就是通过对人(控制专家、熟练工人)的宏观控制结构和控制行为功能的研究，模仿人的控制行为和控制特点的算法。
与PID算法相比，SHIC具有控制速度快、稳定、所需时间短、控制精度高、适应性强、能够进行在线特征辨识和参数自整定等特点。
同样，SHIC亦不需要了解被控制对象的精确数学模型，除了被控制对象的静态增益系数，其他的一切特征参数都可以不用知道。
对于实际的控制过程，可以预先任给一组控制参数，经过一段时间后控制算法能自动将它们整定到较优的值，从而得到较好的控制效果。
因此，SHIC对操作者的要求大大降低，可操作性要优于PID算法。
2 高频炉三相整流可控电路(略)
3 智能温度控制算法
系统采用改进的SHIC算法，其动态特性可表示为(离散形式表示)
式中：E
n
——误差的当前值；
E
n－1
——前一个周期的误差值；
ΔE
n ＝E
n
－E
n－1
；
K
p
——比例增益系数；
K 1——放大系数(K
1
＞1）；
K 2——抑制系数(0＜K
2
＜1）；
M——设定的误差界限；
n——自然数，表示控制周期的序号；
P
0（n－1）
——n之前一个周期的输出量的保持值。
4 仿人智能控制算法参数的在线自整定
使用SHIC算法时有两个参数需要确定其取值(K
p ，K
2
)。
对于给定的对象不是
只有一组K
p ，K
2
的最优值，而是有一族K
p
与K
2
的理想取值，即在一个很大范围
内任给出K
p ，都有一个恰当的K
2
与之相对应，能得到系统的理想动态响应过程。
因此，对仿人智能控制算法参数的整定问题就简化为对K
2
的整定。
K
2
的自整定采取仿人方法，在得到必要的操作训练后，由人实现的控制方法是接近最优的，这方法不需要了解对象的结构参数，也不需要最优控制专家的指导。
人在操作时不需要了解对象的结构参数，只需要了解系统的某些状态，如误差、达到目标的时间等，这些状态通常是易于测量的，这也表明人能通过操作训练得到很好的控制效果，而不需要处理在线辨识中的许多难题。
重庆大学周其鉴教授等人在1985年采用人-机学习训练系统，模仿人类某些
智能的工作，研究了SHIC参数K
2的自整定，得出了K
2
自整定的控制算法模型，
该算法模型如下
式中：K
p
——比例系数；
r——衰减系数，0＜r＜0.618；
e
m
——第i次误差极值；
K
——对象静态增益。
5 结语
GP15-B型高频炉自动控温系统是基于工业控制利用微机(386)上的具有实
时监测、控制、显示、自动安全保护功能的系统。
可以根据用户的需要设定升降温曲线，如恒速率加热、恒功率加热、定值及设定函数升降温等形式的温度曲线。
该系统控制精度高，可靠性好，稳定速度快，适应性强，且系统操作简便，对操作者要求不高，目前已用于核材料熔化特性的测试，实际应用已证明了其良好的控制效果。
作者单位：陈玲康戈文：四川大学(成都610065)
龚坚：广东发展银行(广州510080)
参考文献
1 李祖枢.智能控制理论研究.信息与控制，1991；(5)：27～37
2 李祖枢，徐鸣，周其鉴.一种新型的仿人智能控制器(SHIC).自动化学报，1990；
(6)：503～509
3 李南，周其鉴.智能调节器参数在线仿人自整定.重庆大学学报，1995；(1)：135～145。
