门禁系统操作手册门禁控制器接线--原理图1一．设备特性：1．485控制器特性第一部分门禁控制器硬件手册门禁系统操作手册485 门禁控制器使用标准的工业串口通信，通信距离可达1200 米，每个总线可以接255 台设备，使用485 集线器可以扩展多条总线。

支持多达6 个输出和10 个输入。

型号有单门、双门、4门等。

⏹ 标准485（波特率9600）通讯；⏹ 大容量存储卡，54000 卡记录，60000 刷卡记录，10000 报警记录（控制器的记录保存在Flash 里面；双存储器，卡数据、刷卡记录分别存储，数据不易丢失；在脱机状况下，如果记录（刷卡记录和报警记录）超出容量，将覆盖最早的记录）；⏹ 开门时区设置多达16 组，且可以分别设定对应的多种开门方式，如卡、卡+密码、密码、双卡、首卡开门等；⏹ 支持远程操作开关门、远程开关火警、报警。

支持软件锁门常闭功能；⏹ 支持多个报警事件的报警输出，如无效卡、无效时间、门报警、门开超时等；⏹ 默认支持2—4个weigend 读卡器，自动适应26、34、37协议；⏹ 支持多达6 个输出，分别控制门和报警输出联动；⏹ 多门控制器支持互锁、防潜返功能；⏹ 所有设备可以混合安装在一个系统里面；⏹ 配合软件支持考勤、实时在线巡更功能。

支持多用户多机实时管理监控；⏹ 内置web 网页，同时可以网络实时监控；2．T CP/IP控制器特性以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。

具有远程升级、远程初始化、数据复位、防区功能的功能；可以扩展的485 接口空间；支持多达6个输出和10 个输入。

是一个可以通过以太网进行远程管理的门禁系统。

型号有单门、双门、4门等。

⏹ 标准10M TCP/IP 通讯；⏹ 大容量存储卡，支持远程升级版卡容量4000，刷卡记录4000，报警记录6000；⏹ 标准版卡容量54000，刷卡记录60000，报警记录20000（控制器的记录保存在Flash 里面。

可视对讲门禁系统接线图及原理详解

可视对讲门禁系统接线图及原理详解楼宇对讲又称可视对讲，可视楼宇对讲系统是指安装在住宅小区、单元楼、写字楼等建筑或建筑群，用图像和声音来识别来访客人，控制门锁及遇到紧急情况向管理中心发送求助、求援信号，管理中心亦可向住户发布信息的设备集成。

可视对讲门禁系统功能特点1. 基于局域网，以TCP/IP协议传输视频、音频和多种控制信号，易于Internet连接和访问。

2. 采用嵌入式硬件平台和linux操作系统，图像编码采用H.263、H.264压缩标准，音频采用G.711、G.726 压缩标准，有别于传统模拟楼宇可视对讲系统。

3. 以行业最先进的科技打造数字化社区，实现小区可视对讲。

4. 纯屏高清晰画面显示、色彩逼真、高性能、兼容性强;智能全触摸式操作。

5. 集数字可视对讲、IC卡门禁管理、信息发布、便民信息、广告信息、紧急广播、居家安防、留影留言、电子相册、密码开锁、指纹识别、防拆、移动探测、呼叫转移、劫持码、音乐门铃和紧急报警等功能于一体的智能系统;同时能灵活地将家电控制、三表远抄等功能纳入该系统。

6. 故障自检，方便安装调试、检修和维护。

可视对讲门禁系统构成主要有门口机(住户门口机)、室内机、管理员机等组成。

a.室内分机室内分机主要有对讲及可视对讲两大类产品，基本功能为对讲(可视对讲)、开锁。

随着产品的不断丰富，许多产品还具备了监控、安防报警及设撤防、户户通、信息接收、远程电话报警、留影留言提取、家电控制等功能。

可视对讲分机有彩色液晶及黑白CRT显示器两大类。

截止2014年许多技术应用到室内分机上，如无线接收技术、视频字符叠加技术等。

无线接技术用于室内机接收报警探头的信号，适用于难以布线的场合。

但是，无线报警方式存在重大漏洞，如同频率的发射源连续发射会造成主机无法接收控头发送的报警信号。

视频字符叠加技术用于接收管理中心发布的短消息。

室内机在原理设计上有两大类型，一类是带编码的室内分机，其分支器可以做的简单一些，但室内分机成本要高一些;另一类编码由门口主机或分支器完成，室内分机做得很简单。

可视对讲室内机如何接线

1、首先找准室外机的安装位置，室外机一般会选择安装于门口左右的墙壁上，大概离地面1.4~1.7m的位置，且尽量避免阳光射入镜头；然后参照尺寸在墙上打合适的孔，装入螺丝胶塞，再用螺丝将防雨罩固定在墙上。

2、室外机按接线图接好充电线（墙上过线通孔直径建议16~30mm），如在室内充电，将充电线穿出墙孔，如在室外充电，充电线需先从防雨罩下穿入后再接线。

3、室外机安装充电锂电池（BP-4M），装电池后自动上电开启。

4、将室外机如图先从顶端扣进防雨罩内，再推入底部，确认顶部已扣紧，然后用所配置的螺丝从底部固定，装上螺丝盖。

客户端使用方法： 1、先按面板左下角的“ON”打开门禁的电源2、按“0***”（***为房号,比如0101就是101室）3、按“#”键，开始响玲。

业主端使用方法： 1、听到玲响拿起话机。

2、先按话机边上“最上面的键”确认底下的人是否认识，然后按“中间的键”对话，最后按“最下面的键”开门（话机边上有三个按键，最上面的是*，中间的是对讲，最下面的是开门）。

1、门口机的安装：门控机最好是安装在不收风*雨淋的地方，位置点的选择要考虑到门口机和室内机之间尽量减少障碍物，如果有障碍物的话，信号会减弱，打开室内机放置在用户希望室内放置的地方，按照室内机信号强度做调整。

推荐安装高度为1.3-1.8米。

如果连接线要越过墙的话，可以先用胶布把插头包装好。

避免让你*进入。

也就可以从根本上避免一些故障!2、无线可视对讲门铃的安装(1)打开门口机底部的螺丝,取出挂壳,将挂壳用胶塞和螺丝固定。

(2)选择断电*或通电*接上*线和*电源,用户必须根据电锁的功率选配*电源,根据所配的电锁参数设定*时间。

无线门铃的三个组成部分组成一个无线系统,系统内的各个部分相互通信,实现语音对讲或可视语音对讲、监控、拍照和*等功能。

希望对大家了解无线门铃原理有所帮助。

2017-02-10 回答者: 金金嘻嘻 3人回答。

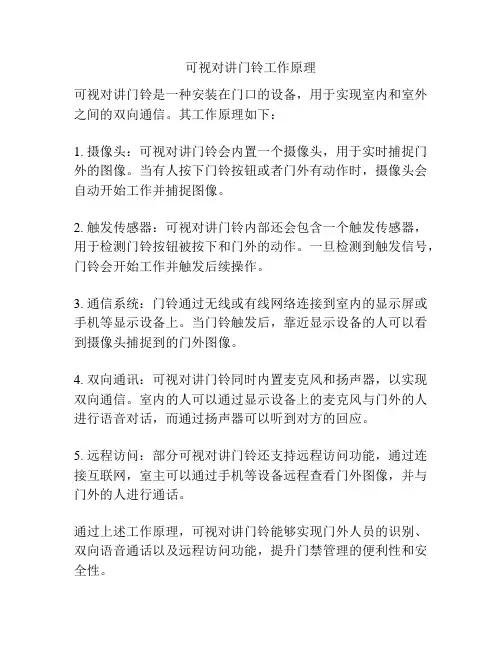

可视对讲门铃工作原理

可视对讲门铃工作原理
可视对讲门铃是一种安装在门口的设备，用于实现室内和室外之间的双向通信。

其工作原理如下：
1. 摄像头：可视对讲门铃会内置一个摄像头，用于实时捕捉门外的图像。

当有人按下门铃按钮或者门外有动作时，摄像头会自动开始工作并捕捉图像。

2. 触发传感器：可视对讲门铃内部还会包含一个触发传感器，用于检测门铃按钮被按下和门外的动作。

一旦检测到触发信号，门铃会开始工作并触发后续操作。

3. 通信系统：门铃通过无线或有线网络连接到室内的显示屏或手机等显示设备上。

当门铃触发后，靠近显示设备的人可以看到摄像头捕捉到的门外图像。

4. 双向通讯：可视对讲门铃同时内置麦克风和扬声器，以实现双向通信。

室内的人可以通过显示设备上的麦克风与门外的人进行语音对话，而通过扬声器可以听到对方的回应。

5. 远程访问：部分可视对讲门铃还支持远程访问功能，通过连接互联网，室主可以通过手机等设备远程查看门外图像，并与门外的人进行通话。

通过上述工作原理，可视对讲门铃能够实现门外人员的识别、双向语音通话以及远程访问功能，提升门禁管理的便利性和安全性。

冠林门禁系统接线图

监控中心
三、户内部分
门磁
报警
红外
视频
两
两
四
线
线
线
两
注：门磁、报警、红外共用地线
线视
六
频
线
线
AH-TP4W3 八芯线（入户）
.
红黑 +-
六芯插
二芯插
AH-LP1
二芯插六芯插二芯插六芯插
- + NC 5 4 3 VG V - + NC 5 4 3 VG V 蓝棕空蓝棕黄黑黄黑空空蓝棕黄黑黑黄 (主线进出楼层) 注：D 栋电源线色为 +-为黑黄视频 VG V 为蓝棕，与 E 栋电源视频颜色互换。
.实用文档.
冠林门禁系统接线图
一、楼层部分（二期） 1、 1F 有联网控制器及电源箱各一个，5~32F 楼层每层内有总线分配器 AH-LP1 一个，
AH-TP4W3 可视 4 户型分配器三个，电源箱一个。 2、接线图如下
八芯插八芯插八芯插（进）九芯插（出）
二单元至监控中心部分三楼各楼层接ahlp1及电源电锁电锁2芯线2芯线ahlp1及电源d栋联网控制可视单元门口机监控中心可视单元门口机ahlp1及电源e栋联网控制器4芯线视频线7554芯线视频线7556芯线视频线755二楼一楼6芯线视频线755一楼三户内部分视频四线两线两线红外报警门磁两线视频线六线注
八芯插八芯插八芯插八芯插（入户）
AH-TP4W3
九芯插（进）九芯插（出）
白棕红黑黑黄橙绿
红黑（+ -）
八芯插八芯插八芯插八芯插（入户）
AH-TP4W3
九芯插（进）九芯插（出）

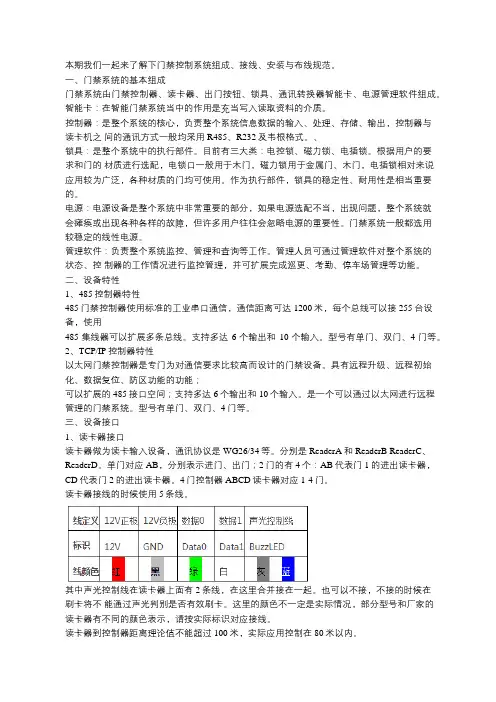

门禁控制系统接线原理图,如何安装布线？

本期我们一起来了解下门禁控制系统组成、接线、安装与布线规范。

一、门禁系统的基本组成门禁系统由门禁控制器、读卡器、出门按钮、锁具、通讯转换器智能卡、电源管理软件组成。

智能卡：在智能门禁系统当中的作用是充当写入读取资料的介质。

控制器：是整个系统的核心，负责整个系统信息数据的输入、处理、存储、输出，控制器与读卡机之间的通讯方式一般均采用R485、R232及韦根格式。

、锁具：是整个系统中的执行部件。

目前有三大类：电控锁、磁力锁、电插锁。

根据用户的要求和门的材质进行选配，电锁口一般用于木门，磁力锁用于金属门、木门，电插锁相对来说应用较为广泛，各种材质的门均可使用。

作为执行部件，锁具的稳定性、耐用性是相当重要的。

电源：电源设备是整个系统中非常重要的部分，如果电源选配不当，出现问题，整个系统就会瘫痪或出现各种各样的故障，但许多用户往往会忽略电源的重要性。

门禁系统一般都选用较稳定的线性电源。

管理软件：负责整个系统监控、管理和查询等工作。

管理人员可通过管理软件对整个系统的状态、控制器的工作情况进行监控管理，并可扩展完成巡更、考勤、停车场管理等功能。

二、设备特性1、485控制器特性485门禁控制器使用标准的工业串口通信，通信距离可达1200米，每个总线可以接255台设备，使用485集线器可以扩展多条总线。

支持多达6个输出和10个输入。

型号有单门、双门、4门等。

2、TCP/IP控制器特性以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。

具有远程升级、远程初始化、数据复位、防区功能的功能；可以扩展的485接口空间；支持多达6个输出和10个输入。

是一个可以通过以太网进行远程管理的门禁系统。

型号有单门、双门、4门等。

三、设备接口1、读卡器接口读卡器做为读卡输入设备，通讯协议是WG26/34等。

分别是ReaderA和ReaderB ReaderC、ReaderD。

单门对应AB，分别表示进门、出门；2门的有4个：AB代表门1的进出读卡器，CD代表门2的进出读卡器。

门禁系统详细安装接线图

门禁系统详细安装接线图要看你选用的产品而定。

一般门禁系统配置：门禁主机、门禁电源、电控锁（电插锁、电插锁）、出门按钮（或读卡器）。

联网的话还需要接主控电脑（安装相应软件）。

一般接线方式：
①门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。

②电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。

电控锁负端接门禁电源的GND端。

③门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。

（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。

④另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。

⑤另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1)。

⑥如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP 通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。

另外门禁主机上可能还会有报警接口、门铃接口、门磁接口等（一般不接）如需要对应接入即可。

门禁系统原理图

门禁系统原理图1. 概述门禁系统是一种广泛应用于各种场所的安全控制系统，它通过一系列的硬件设备和软件系统实现对出入人员的管理和控制。

本文档将介绍门禁系统的基本原理和各组成部分的功能。

2. 原理图门禁系统的原理图如下所示：门禁系统原理图门禁系统原理图2.1 门禁控制器门禁控制器是整个门禁系统的核心部件，负责对各个设备进行控制和协调。

它通常包括以下几个主要组成部分：•中央处理器（CPU）：负责控制和管理门禁系统的各个功能模块。

•存储器（Memory）：用于存储门禁系统的配置信息和记录数据。

•各类接口：与门禁系统的其他设备（如读卡器、电磁锁等）进行通信。

2.2 读卡器读卡器是门禁系统中用于读取用户身份信息的设备，它可以识别不同类型的卡片（如磁卡、IC卡、远程卡等）。

读卡器通常包括以下几个主要部件：•读卡头：用于与门禁控制器进行通信和数据传输。

•接口电路：实现与卡片的物理连接和数据传输。

•解码器：负责将读取到的卡片信息进行解码，提取用户身份信息。

2.3 电磁锁电磁锁是门禁系统中用于控制门的开闭的设备，它可以根据门禁控制器的指令实现自动开锁或上锁。

电磁锁通常包括以下几个主要部件：•线圈：产生电磁力以实现开锁或上锁的动作。

•锁体：用于固定门框，确保门的安全性。

•电源：向线圈提供电流以实现开锁或上锁的动作。

2.4 报警器报警器是门禁系统中用于警示的设备，它可以在发生异常情况时发出声音或光线信号，以引起人们的注意。

报警器通常包括以下几个主要部件：•声音发生器：产生警报声音。

•光源：产生警示灯光。

•控制电路：接收门禁控制器的信号，触发报警器的报警动作。

3. 工作流程门禁系统的工作流程如下：1.用户将身份卡片放置于读卡器上。

2.读卡器将读取到的卡片信息传输给门禁控制器。

3.门禁控制器将根据卡片信息进行验证，并根据权限判断是否允许通行。

4.如果验证通过，门禁控制器将发送解锁信号给电磁锁。

5.电磁锁根据接收到的解锁信号进行开锁操作。

门禁系统现场接线图，简单易懂，喜欢学习的不要错过

门禁系统现场接线图，简单易懂，喜欢学习的不要错过门禁系统有各种各样的品牌，原理都是一样，这是我网上买的一套，准备给小区花园门安装。

下面详细教大家接线。

门禁套装从左到右分别是门禁一体机，门禁电源（门禁控制器），磁力锁，开门按钮，最后长方形白色那个是IC卡，刷卡用。

好下面我们来接线拆开就是这样，先给门禁电源接220V的电，我手里那两条红色的就是接220电压的线，也就是门禁电源电压输入端，接220的电大家都会，这个可以不分火线零线，因为它两根都是红色的，接上去胶布缠好，就可以了，记住不要带电接。

门禁电源接线接好220V电压后我们先来看看门禁电源的接线端口，大家仔细看下图门禁电源接线端子大家会看到有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接开门按钮都可以。

后面是接门铃对讲，蓄电池的，我一般都不用，所以不讲了。

下面先接磁力锁，磁力锁就红黑两根线，如下图磁力锁接COM跟NC红色线接NC,黑色线COM，螺丝一拧接上去就可以了。

下一个我们接门禁一体机，把门禁电源跟门禁一体机用四芯线(用3芯就够了）连接，首先把12V电源线接了，红色是12V正极，黑色12V负极，黄色线是继电器常开输出端，这个接门禁电源的PUSH口就可以了。

黄色线是开门信号线，不接，门禁就不能刷卡，也不能密码开门，其它线就是接读头信号，接门铃，接数据拷贝等，这些我一般不用，所以不接不讲了，看下图门禁一体机接线门禁电源这头接线这样接是最简单最容易理解的，接下来我们来接开门按钮，我用网线绿和白绿来当信号线。

开门按钮线不分正负，随便接。

如下两图开门按钮背面开门按钮正面接下来，我们再看门禁电源这里的按钮线，GND跟PUSH,下图开门按钮这头接的是GND跟PUSH这就接好了。

给大家看看我现场门禁安装图整套门禁接线图客户花园门上的门禁与门口机客户花园装的磁力锁客户铁门上的锁片鞋柜下的门禁电源，也叫门禁控制器施工图开门按钮这就接完了，编程这里就不说了，说明书都有，客户回家刷卡或密码开门，或者按门铃家里人也可以从室内门铃上按开门键开门。

你们要的门禁控制系统接线教程来了,还有比这更详细的吗？

你们要的门禁控制系统接线教程来了，还有比这更详细的吗？门禁系统的接线一直有朋友问起，本期我们一起来了解下门禁控制系统组成、接线、安装与布线规范。

、门禁系统的基本组成门禁系统由门禁控制器、读卡器、出门按钮、锁具、通讯转换器智能卡、电源管理软件组成。

智能卡：在智能门禁系统当中的作用是充当写入读取资料的介质。

控制器：是整个系统的核心，负责整个系统信息数据的输入、处理、存储、输出，控制器与读卡机之间的通讯方式一般均采用R485、R232及韦根格式。

、锁具：是整个系统中的执行部件。

目前有三大类：电控锁、磁力锁、电插锁。

根据用户的要求和门的材质进行选配，电锁口一般用于木门，磁力锁用于金属门、木门，电插锁相对来说应用较为广泛，各种材质的门均可使用。

作为执行部件，锁具的稳定性、耐用性是相当重要的。

电源：电源设备是整个系统中非常重要的部分，如果电源选配不当，出现问题，整个系统就会瘫痪或出现各种各样的故障，但许多用户往往会忽电源的重要性。

门禁系统一般都选用较稳定的线性电源。

管理软件：负责整个系统监控、管理和查询等工作。

管理人员可通过管理软件对整个系统的状态、控制器的工作情况进行监控管理，并可扩展完成巡更、考勤、停车场管理等功能。

支持多达6个输出和10个输入。

型号有单门、双门、4门等。

以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。

具有远程升级、远程初始化、数据复位、防区功能的功能；可以扩展的485接口空间；支持多达6个输出和1 0个输入。

是一个可以4门等。

通过以太网进行远程管理的门禁系统。

型号有单门、双门、读卡器做为读卡输入设备，通讯协议是WG26/34等。

分别是ReaderA和ReaderB ReaderC. ReaderD o单门对应AB ,分别表示进门、出门；2门的有4个：AB代表门1的进出读卡器,CD代表门2的进出读卡器。

楼宇对讲接线图纸及说明

A VC-28联网楼宇可视对讲系统接线图纸（版本号：V6.1.051025）广东先导视讯科技有限公司目录一、系统示意图及说明 (1)二、工程接线注意事项 (2)三、联网切换器与层间适配器之间的接线 (2)四、层间适配器与下一个层间适配器之间的接线 (4)五、层间适配器、小门口机、室内分机之间的接线 (6)六、联网切换器与智能视频切换器之间的接线 (7)七、智能视频切换器与管理中心机之间的接线 (9)八、智能视频切换器与小区门口机之间的接线 (11)九、增加的系统电源与层间适配器之间的接线 (13)十、增加的系统电源与小区门口机之间的接线 (14)十一、A VC-2836信号转换器、A VC-2837光缆控制器 (15)1一、系统示意图及说明1、A VC-28系统示意图可视分机可视分机可视分机可视分机可视分机可视分机可视分机可视分机电源RVV3*1.0RVV2*0.5RVV5*0.5RVV8*0.3RVV5*0.5可视分机SYV75-5门口机电锁SYV75-5联网RVV8*0.3可视分机RVV8*0.3RVV5*0.5RVV8*0.3可视分机可视分机可视分机可视分机可视分机RVV2*1.0层间RVV8*0.3SYV75-5层间RVV8*0.3RVV8*0.3可视分机RVV8*0.3 视频切换器RVV5*0.5门口机RVV5*0.5RVVP4*0.5SYV75-5可视分机RVV2*1.0RVV8*0.3RVV2*0.5可视分机RVV3*1.0SYV75-5电锁电源RVV8*0.3联网SYV75-5RVVP4*0.5SYV75-5RVV5*0.5可视分机可视分机可视分机可视分机RVV8*0.3可视分机可视分机RVV8*0.3RVV2*1.0可视分机RVV8*0.3可视分机可视分机可视分机可视分机可视分机可视分机RVV8*0.3层间RVV8*0.3SYV75-5层间可视分机RVV8*0.3RVV2*0.5RVVP4*0.5SYV75-5管理中心机AC220V小区门口机RVVP4*0.5SYV75-5电源RVV2*1.0RVV3*1.0电源可视分机可视分机可视分机可视分机可视分机可视分机可视分机可视分机RVV2*0.5RVV5*0.5RVV2*1.0RVV5*0.5RVV8*0.3可视分机SYV75-5门口机电锁SYV75-5联网RVV8*0.3可视分机RVV5*0.5RVV2*1.0RVV8*0.3RVV8*0.3可视分机可视分机可视分机可视分机可视分机层间RVV8*0.3SYV75-5层间RVV8*0.3RVV8*0.3可视分机RVV8*0.3RVV2*1.0RVV5*0.5RVV5*0.5门口机RVVP4*0.5SYV75-5可视分机RVV8*0.3RVV2*0.5RVV3*1.0可视分机SYV75-5电锁电源RVV8*0.3联网SYV75-5RVVP4*0.5SYV75-5RVV2*1.0RVV5*0.5可视分机可视分机可视分机可视分机RVV8*0.3可视分机可视分机RVV8*0.3可视分机RVV8*0.3可视分机可视分机可视分机可视分机可视分机可视分机RVV8*0.3层间RVV8*0.3SYV75-5层间可视分机RVV8*0.3AVC-28楼宇可视对讲系统工程接线指导书二、工程接线注意事项（1）布线所用线材均应选用有双层胶皮，达到市电所要求的绝缘强度多股铜芯线并达到规定的线径，所布的线路均应走暗线或线槽（特别注意220V交流电源线一定要用三芯线，并接入总地线，接线要牢固）。

海康可视对讲接线方法

海康可视对讲接线方法
海康可视对讲接线分为室内机和门口机两部分。

室内机接线方法：
1.将室内机的电源线连接到220V电源插座。

2.将室内机的红线、黑线、黄线依次接到门口机的红线、黑线、黄线上。

门口机接线方法：
1.将门口机的电源线连接到220V电源插座。

2.将门口机的红线、黑线、黄线依次接到室内机的红线、黑线、黄线上。

3.将门口机的绿线连接到电锁的开关线上，将门口机的白线连接到电锁的常开线上。

以上就是海康可视对讲的接线方法。

需要注意的是，接线时一定要仔细查看说明书，按照正确的步骤进行操作，以免造成损坏。

另外，安装电锁时一定要选择合适的电锁，根据门的厚度和重量来选择电锁的规格，保证安全和使用效果。
