TCL EH变频柜机室内电控功能说明书
表号：生效期：2012.08.20共页第页EH系列变频柜机室内机电控功能书型号.编制王小明审核标准会签批准TCL空调器(中山)有限公司12年8月一、空调器整机型号或名称EH系列变频柜机、适用的机型范围和型号：KFR-51LW/EHBpKF-51LW/EHBpKFR-72LW/EHBpKF-72LW/EHBp四、适用范围及认证要求1 自然条件要求：气候:T1 温带气候最高气温43℃2 社会环境要求安全认证要求:3C认证。
五、电源及电器部品主要参数与控制１控制电源要求：电压：AC 160V---265V频率：50/60 Hz2直流风机：GLSDJ-01(DC) 具体规格型号参考规格书。
3步进电机：具体参数见规格书。
4同步电机：220V, 50/60 Hz, 转向可控，具体参数见规格书。
5背景灯带: 12V,12W.6钛钠灭菌装置: 12V,≦10W.7空气质量传感器：神荣SB-AQ8-02，具体参数见规格书。
8湿度传感器：神荣RHI112A，具体参数见规格书。
9红外传感器：Nicera PSUP4-02-NCL－3（B）模块，具体参数见规格书。
10ITO膜按键：ITO, 具体参数见规格书。
六、控制器详细功能控制要求：1控制器应符合以下要求：1.1在实际装机条件下，以遥控接收器件的中心为原点，遥控器接收距离≥8米，遥控器接收角度≥60°锥度角。
1.2温度控制误差≤±1℃（使用精密电阻箱）。
1.3时间控制误差：≤2min/24h。
1.4 室内、外电机转速控制误差±10转/分2、定义2.1 RT：室内回风温度2.2 IPT：室内热交换器盘管温度2.3 ST：设定温度，温度设定范围16～31℃2.4 OAT室外进风温度2.5 OPT室外盘管温度2.6 OHT压缩机排气温度3、控制器兼容性3.1遥控接收系统与EH柜机专用遥控器配套使用，并要求通用到TCL标准遥控码。
遥控接收系统在开关、模式选择、风速选择、风向选择、温度设定、睡眠功能选择、待机状态下定时开机功能、开机状态下定时关机功能等主要功能与普通遥控器兼容。
NDQ1 系列转换开关电器产品说明书
上海良信电器股份有限公司(NDQ1系列)产品说明书（IPD-ENG-DEV-T18 A0 2016-09-23）编制日期审核日期会签日期批准日期曹雪虎赵振兴付传涛2020.08.282020.09.022020.09.02王继理2020.09.04修订记录版本修订原因/内容实施日期编制人审核人批准人0新增2016-06-29高旭刘庆鲁周波1 NDQ1-400的安装尺寸修正2016-09-19高旭刘庆鲁周波2 按新国标修改标识2017-05-21高旭赵振兴周波3 使用类别更改2020-03-28 曹雪虎付传涛王继理4 三书核对2020-08-18 曹雪虎赵振兴王继理1．用途NDQ1系列（63A-800A）自动转换开关电器（CB级）适用于交流额定工作电压63-225壳架400V及以下400-800壳架415V 以下，额定频率50Hz，额定电流16A至800A的紧急供电系统中两路电源间的自动转换，以确保重要负荷（如消防负载）工作的连续、安全、可靠。
广泛应用于医院、商场、银行、化工、高层建筑、军事设施、消防等不允许断电的重要场所。
本产品符合GB/T 14048.11《低压开关设备和控制设备第6-1部分：多功能电器转换开关电器》，等同采用IEC 60947-6-1：符合《高层民用建筑防火规范》、《建筑设计防火规范》、《应急照明设计指南》、《民用建筑电气设计规范》等。
2．型号及含义ND Q 1 - /结构形式：Z-整体式、F-分体式极数：3-3P、4-4P额定电流：10A~800A控制方式：R-自投自复、S-自投不自复、F-发电机模式壳架等级额定电流：63A、100A、225A、400A、630A、800A设计代号自动转换开关电器企业代号3．工作条件3.1 正常使用条件3.1.1 周围空气温度NDQ1本体运行环境温度范围为-25℃～+70℃，存储环境温度范围为-55℃～+85℃。
3.1.2 海拔安装地点的海拔高度不超过2000m。
易控王 EASYKING FX2N-4AD-2DA 快速说明书 v2.0
（该产品亦可作为 FX1N-4AD-2DA 产品，详见本说明书第四项）
一、 产品介绍与硬件接线图
1、文本屏 MD306L 与 PLC 的 RS485 通讯口的接线图:
2、触摸屏 MT506 与 PLC 的 RS485 通讯口的接线图:
|---------------------| |-----------------MOV D 200 D 8080；
回答 2：改变 PLC 类型的方法：
1.
由 FX2N 改到 FX1N，这样就可以直接使用 DRVI 指令了。
改变 D8101 的值为 26300，重新上电 PLC 就改变为 FX1N。
Y0、Y1 支持 PWM 指令。 PLSY、PLSR 脉冲指令使用到的特殊元件如下：
Y0
Y1
Y6
Y7
发送结束标志
M8029
M8029
M8029
M8029
累计脉冲个数（32 位） D8140、D8141
D8142、D8143
D8150、D8151
D8152、D8153
DRVI 脉冲指令使用到的特殊元件如下：
l
两位接线端子通讯口是 RS485 通讯口，支持三菱编程协议或 MODBUS 协议（系统默认为三菱编程协议），
一般通过系统默认三菱编程协议可以完成与文本、触摸屏通讯或组态王等软件通讯。如果要实现与变频
器等设备通讯，该通讯口可通过软件设置为 MODBUS-RTU 协议。
l
圆形 MD8 通讯口是 RS422 通讯口，支持三菱编程协议，与日本三菱 PLC 完全一样，可以完成程序下载
d 因此通过修改 D8045 可以灵活选择：D8045=0 时，E 型热电偶；D8045=1 时，K 型热电偶。被测量温度在 500℃以下，建议优先使
dmx512灯光控制台说明书

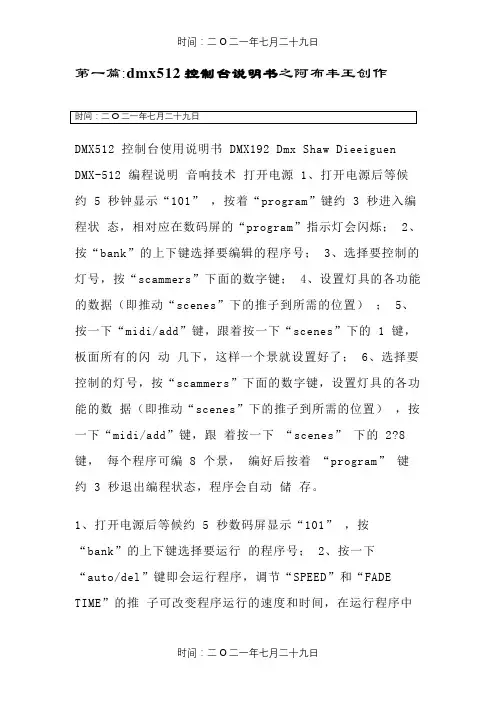

第一篇:dmx512控制台说明书之阿布丰王创作DMX512 控制台使用说明书 DMX192 Dmx Shaw Dieeiguen DMX-512 编程说明音响技术打开电源 1、打开电源后等候约 5 秒钟显示“101”，按着“program”键约 3 秒进入编程状态，相对应在数码屏的“program”指示灯会闪烁； 2、按“bank”的上下键选择要编辑的程序号； 3、选择要控制的灯号，按“scammers”下面的数字键； 4、设置灯具的各功能的数据（即推动“scenes”下的推子到所需的位置）； 5、按一下“midi/add”键，跟着按一下“scenes”下的 1 键，板面所有的闪动几下，这样一个景就设置好了； 6、选择要控制的灯号，按“scammers”下面的数字键，设置灯具的各功能的数据（即推动“scenes”下的推子到所需的位置），按一下“midi/add”键，跟着按一下“scenes”下的 2?8 键，每个程序可编 8 个景，编好后按着“program”键约 3 秒退出编程状态，程序会自动储存。
