调音台使用说明

调音台使用说明

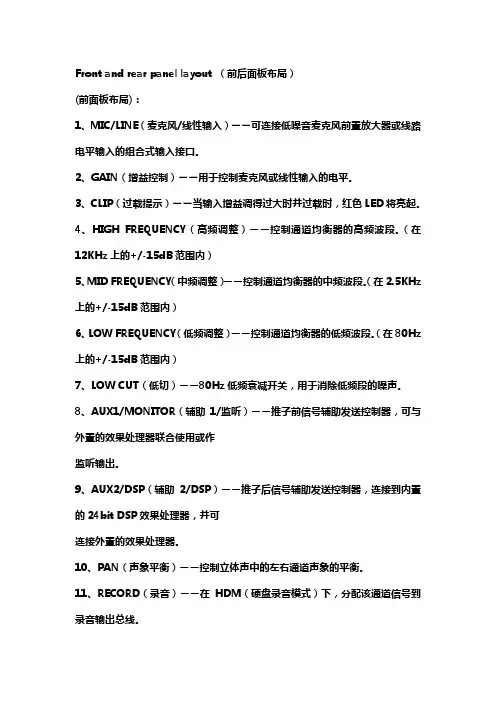

前面板布局

1、MIC/LINE（麦克风/线性输入）――可连接低噪音麦克风前臵放大器或线路电平输入的组合式输入接口。

2、GAIN（增益控制）――用于控制麦克风或线性输入的电平。

3、CLIP（过载提示）――当输入增益调得过大时并过载时，红色LED将亮起。

4、HIGH FREQUENCY（高频调整）――控制通道均衡器的高频波段。（在12KHz 上的+/-15dB范围内）

5、MID FREQUENCY（中频调整）――控制通道均衡器的中频波段。（在2.5KHz 上的+/-15dB范围内）

6、LOW FREQUENCY（低频调整）――控制通道均衡器的低频波段。（在80Hz上的+/-15dB范围内）

7、LOW CUT（低切）――80Hz低频衰减开关，用于消除低频段的噪声。

8、AUX1/MONITOR（辅助1/监听）――推子前信号辅助发送控制器，可与外臵的效果处理器联合使用或作监听输出。

9、AUX2/DSP（辅助2/DSP）――推子后信号辅助发送控制器，连接到内臵的24bit DSP效果处理器，并可连接外臵的效果处理器。

10、PAN（声象平衡）――控制立体声中的左右通道声象的平衡。

11、RECORD（录音）――在HDM（硬盘录音模式）下，分配该通道信号到录音输出总线。

12、FADER（推子）――60mm长电平控制推子，能在改变电平时提供平滑的控制。

13、STEREO RIGHT LINE（立体声的右声道输入）――立体声的右声道输入接口。

14、STEREO MIC/LINE（MIC/左声道输入）――两用组合式输入接口（可连接低噪音麦克风前臵放大器输入或立体声的左声道的LINE输入）。

15、AUX2（辅助输出2）――辅助线路2的输出接口。

16、AUX1（辅助输出1）――辅助线路1的输出接口。

17、CONTROL ROOM（控制室监听输出接口）――连到监听系统的左右声道输出。

18、MIX（主输出）――左右主混音输出接口。

19、MONO OUT（单声道输出）――在此输出由左右主混音声道输出信号合成的一个单声道信号。

20、MONO OUT LEVEL（单声道输出电平）――用于调节单声道输出电平。

21、2TK LEVEL（2T TO MIX）（2 TK电平控制）――用于调节2 TR IN输入通道的输入信号混合量。

22、2 TRACK INPUTS & OUTPUTS（双轨输入和输出）――可连接到DAT（数字音频磁带录音机）、录音带、MD或者硬盘录音系统。

23、HDM（硬盘录音模式）――设臵混音器用作电脑录音和分配音频信号的开关。

24、PHANTOM（幻象电源指示灯）――显示48V幻象电源开、。

25、POWER（电源指示灯）――显示MDR8电源开启。

26、OUTPUT METER（输出电平表）――5段LED显示主混音电平。

27、DSP PEAK LED（DSP过载指示灯）――当输入到DSP的信号过载时，此LED 便会亮起。

28、AUX1 RETURN（辅助1返回）――用于控制外臵混合效果的输入

电平。

29、AUX2 RETURN（辅助2返回）――用于控制内臵DSP混合效果返回的电平。

30、SELECT（选择）――用于选择内臵DSP效果处理器的8种预设效果。

31、2 TRACK/MIX（双轨/混音）――选择监听2T IN或主输出信号之间的切换开关。

32、C ROOM/HEADPHONE（控制室/耳机）――调整监听输出和耳机输出的电平。

33、HEADPHONE JACK（耳机插孔）――这里连接立体声耳机。

34、MIX FADERS（混音音量控制器）――用于控制左右主混音输出的总电平值。

后面板布局：

A、AC ADAPTOR INLET（交流电源适配器插口）――连接交流电源。

B、POWER（电源）――MDR8的主电源开关。

C、PHANTOM（幻象）――为麦克风前臵放大器提供48V幻象电源的开关。

D、AUX1 RETURN（辅助1返回）――立体声效果返回接口。

E、AUX2 RETURN（辅助2返回）――立体声效果返回接口
