6、HIGH、MIDDLE、LOW：三段均衡器旋钮
7、MONITOR：总监听音量旋钮 8、EFFECT：输出至效果器旋钮 9、PANPOT: 声像旋钮 10、PFL：衰减器前监听按键
8、MASTER OUTPUT LEFT：总输出左声道
4、EFFECT RETURN：效果器返回调音台接口
17 LEVEL METER
、 9、POWER ON：调音台开关
： 电 平 表
10、HEADPHONE：监听耳机输出接口
11、AUX IN：辅助立体声输入旋钮
12、PFL ON：PFL指示灯 13、EFF.SEND：输出至效果器旋钮 14、HP LEVEL：耳机监听音量旋钮 15、DELAY：延迟效果旋钮
25、EFF.RET：效果器返回衰减器
27、 L-MASTER-R：总输出左、右声道衰减器
16、HIGH、LOW ：二段均衡器旋钮
26、GRAPHIC EQUALIZER：图形均衡器
18、HIGH、LOW：二段均衡器旋钮 19、REPEAT：回响效果旋钮 20、EFF.MON：效果器至监听旋钮 21.、PANPOT：声像旋钮
22、23.PFL：衰减器前监听按键
24、MONITOR：监听输出衰减器
11、FADER：衰减器(音量推子)
5、MASTER OUTPUT RIGHT：总输出右声道
1、MONITOR：监听输出接口 2、EFFECT SEND：调音台输出至效果器接口
6、MASபைடு நூலகம்ER OUTPUT LEFT：总输出左声道
调音台使用图解_资料
麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。
5.GAIN：增益旋钮它是用来调节输入信号电平大小的。
输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。
显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。
增益范围为20 分贝到60 分贝。
值得注意的是，增益太高会使声道负荷过载，导致声音失真；太低则背景噪音明显，可能也无法获得足够的讯号电平提供混音输出。
图解调音台使用说明

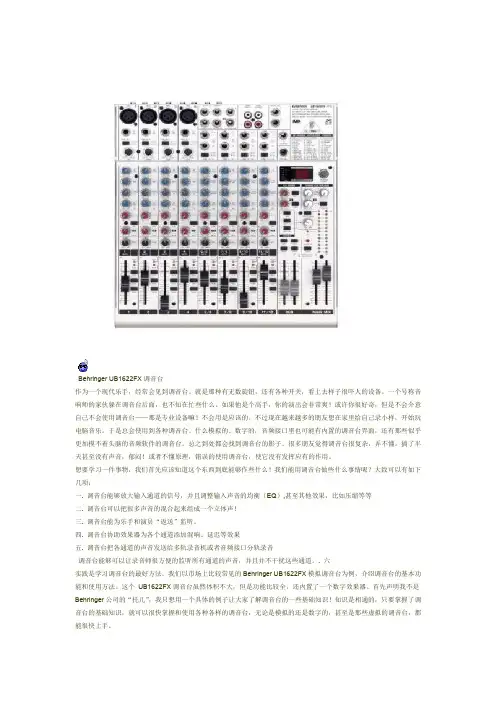

Behringer UB1622FX调音台作为一个现代乐手，经常会见到调音台。
就是那种有无数旋钮，还有各种开关，看上去样子很吓人的设备。
一个号称音响师的家伙躲在调音台后面，也不知在忙些什么。
如果他是个高手，你的演出会非常爽！或许你很好奇，但是不会介意自己不会使用调音台——那是专业设备嘛！不会用是应该的。
不过现在越来越多的朋友想在家里给自己录小样，开始玩电脑音乐。
于是总会使用到各种调音台。
什么模拟的、数字的，音频接口里也可能有内置的调音台界面，还有那些似乎更加摸不着头脑的音频软件的调音台。
总之到处都会找到调音台的影子。
很多朋友觉得调音台很复杂，弄不懂。
搞了半天甚至没有声音，郁闷！或者不懂原理，错误的使用调音台，使它没有发挥应有的作用。
想要学习一件事物，我们首先应该知道这个东西到底能够作些什么！我们能用调音台做些什么事情呢？大致可以有如下几项：一. 调音台能够放大输入通道的信号，并且调整输入声音的均衡（EQ）,甚至其他效果，比如压缩等等二. 调音台可以把很多声音的混合起来组成一个立体声！三. 调音台能为乐手和演员“返送”监听。
四. 调音台协助效果器为各个通道添加混响、延迟等效果五. 调音台把各通道的声音发送给多轨录音机或者音频接口分轨录音调音台能够可以让录音师很方便的监听所有通道的声音，并且并不干扰这些通道。
. 六实践是学习调音台的最好方法。
我们以市场上比较常见的Behringer UB1622FX模拟调音台为例，介绍调音台的基本功能和使用方法。
这个UB1622FX调音台虽然体积不大，但是功能比较全，还内置了一个数字效果器。
首先声明我不是Behringer公司的“托儿”，我只想用一个具体的例子让大家了解调音台的一些基础知识！知识是相通的，只要掌握了调音台的基础知识，就可以很快掌握和使用各种各样的调音台，无论是模拟的还是数字的，甚至是那些虚拟的调音台，都能很快上手。
下面我们就结合Behringer UB1622FX调音台的实际情况，介绍调音台的功能和使用。
百灵达调音台使用图解说明
For personal use only in study and research; not for commercial use百灵达调音台使用图解说明调音台中文说明书/中文图解/中文使用手册1.XRL：卡侬话筒输入口，可以同时接2支话筒。
2.Line in：单通道线性输入口，用来连接乐器或其他外设。
3.Gain：对应以上输入口的增益旋钮。
4.EQ：(居中)3段EQ(均衡器)，用来调整高、中、低频。
5.AUX：辅助发送旋钮，旋钮后信号发送控制器，可与外置的效果处理器联合，用于发送信号；也可以调音台作为一个单声道的编组输出使用6.PAN/BAL：(居中)控制立体声中的左右通道声象的平衡,当两路为立体声信号输入时，可将其一路打到左边，一路打到右边，以达到同样的立体声输出效果。
7.LEVEL：对应每输入通道的电平旋钮，根据输入电平的大小来做适当的调整。
8.EXT AUX SEND：辅助发送，与AUX配合使用，分配信号给其他外设。
STEREO AUX RETURN：立体辅助返回，通常与EXT AUX SEND联合使用，并使用AUX RETURN LEVEL旋钮控制返回的电平量。
9.LINE IN 3/4，5/6：立体声线性输入，此立体声分为左右声道，可同时使用。
10.PHONES：监听耳机插口。
11.MAIN MIX OUT：调音台的主混音输出接口，一般用此输出连接到主要的后级设备上。
12.2 TRACK：用于输出信号到DAT、MD或者是硬盘录音系统或者接收这些设备的返送信号；与下边的2TK TO MIX和2TK TO CTRL ROOM联合使用，可以实现简单的编组输出功能。
13.CTRL RM OUT：控制室鉴听输出接口，连接到控制室监听设备，也可作为普通的监听输出。
14.混响效果器：内置100个28比特(bit)数码效果。
PRESS to SELECT：内置效果的选择旋钮。
EFFECTS LEVEL：效果量电平控制旋钮。
《调音台的操作技巧》课件
IX. EQ调节
1 高音调节
调整高音频率的音量。
2 中音调节
调整中音频率的音量。
3 低音调节
调整低音频率的音量。
X. 信号的回路处理
1
回路设置
设置信号路径以满足特定的音频需求。
2
回路检测
检测和解决信号回路中的问题。
3
回路补偿
纠正信号回路中的延迟和失真。
XI. 音响检测
测试设备
使用音响测试设备检测和调整音 频。
信号分析仪
了解如何使用信号分析仪来检测 音频信号。
声级计
使用声级计测量声音的强度。
XII. 音频信号的特殊处理
1 变调处理
2 回声效果
3 音频平衡调节
改变音频信号的音调。
添加回声和空间感。
调整音频信号的平衡。
XIII. 小型混音台的操作技巧
简洁而功能强大
了解小型混音台的设计和使用优势。
适用于小型场合
《调音台的操作技巧》
调音台是音乐制作和演出过程中至关重要的工具。本课件将介绍调音台的基 本结构、操作技巧以及注意事项，帮助您更好地掌握调音台的使用方法。
I. 介绍
了解调音台的基本概念和作用，以及为什么它是音频处理的核心。
II. 调音台的基本结构
主控制台
了解主控制台的各个组成部分和 功能。
输入通道
Байду номын сангаас
VII. 使用频段控制
图形均衡器
了解如何使用图形均衡器调整音 频频段。
参数均衡器
掌握参数均衡器的使用方法，精 确调节音频频段。
高通滤波器
使用高通滤波器消除低频噪音。
VIII. 使用效果器
混响效果
百灵达调音台使用图解说明

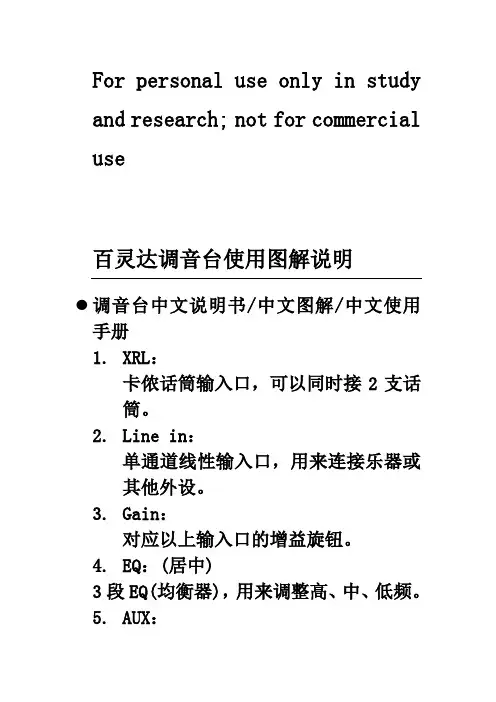

百灵达调音台使用图解说明调音台中文说明书/ 中文图解/ 中文使用手册1. XRL：卡侬话筒输入口，可以同时接2 支话筒。
2. Line in ：单通道线性输入口，用来连接乐器或其他外设。
3. Gain ：对应以上输入口的增益旋钮。
4. EQ：（居中）3段EQ（均衡器），用来调整高、中、低频。
5. AUX：辅助发送旋钮，旋钮后信号发送控制器，可与外置的效果处理器联合，用于发送信号；也可以调音台作为一个单声道的编组输出使用6. PAN/BAL：（居中）控制立体声中的左右通道声象的平衡, 当两路为立体声信号输入时，可将其一路打到左边，一路打到右边，以达到同样的立体声输出效果。
7. LEVEL：对应每输入通道的电平旋钮，根据输入电平的大小来做适当的调整。
8. EXT AUX SEND：辅助发送，与AUX配合使用，分配信号给其他外设。
STEREO AUX RETURNS体辅助返回，通常与EXTAUXSEND联合使用，并使用AUX RETURN LEVE旋钮控制返回的电平量。
9. LINE IN 3/4 ，5/6 ：立体声线性输入，此立体声分为左右声道，可同时使用。
10. PHONE：S 监听耳机插口。
11. MAIN MIX OUT：调音台的主混音输出接口，一般用此输出连接到主要的后级设备上。
12. 2 TRACK：用于输出信号到DAT MD或者是硬盘录音系统或者接收这些设备的返送信号；与下边的2TK TO MIX 和2TK TO CTRL ROO联合使用，可以实现简单的编组输出功能。
13. CTRL RM OUT：控制室鉴听输出接口，连接到控制室监听设备，也可作为普通的监听输出。
14. 混响效果器：内置100 个28 比特(bit) 数码效果。
PRESS to SELECT内置效果的选择旋钮。
EFFECTS LEVEL 效果量电平控制旋钮。
15. 辅助功能：AUX RETURN LEVEL辅助返回信号电平控制旋钮，即控制从STEREO AUX RETU返N 回的电平信号。
《调音台操作技巧》课件
监控和调整音频丢失的问题
指导学员学习如何监控音频信号丢失的问题，并提供解决方法，以确保音频 的稳定传输。
如何混合不同来源的音频信号
教授混音师如何将不同来源的音频信号进行合并和调节，以获得理想的混音效果。
了解调音台的前置放大器和后置输出放 大器
介绍调音台的前置放大器和后置输出放大器，以及它们的作用和调节方法。
为演讲者和音乐家设置合适的 音量
讲解如何根据场地大小和表演需求来调节演讲者和音乐家的音量，确保他们 被清晰听到。
正确地设置、使用和调节麦克 风
教授麦克风的正确设置方法，包括位置、灵敏度和架设等，以获得最佳音频 质量。
利用EQ和压缩器调节音频
详细讲解如何使用均衡器和压缩器来调节音频的频谱和动态范围，以获得更 好的音质。
指导学员知道如何进行调音台的日常维护和保养，以延长调音台的使用寿命。
调音台的常见问题和解决方法
总结调音台使用中常见的问题和故障，并提供相应的解决方法和应对策略。
详细说明不同的接口类型，如XLR接口、TRS接口等，并介绍它们的使用场 景。
正确连接调音台和外设
讲解如何正确地连接调音台与扬声器、麦克风等外部设备，以获得最佳音频 效果。
如何调节音频输出水平和音调
教授调音师如何调整音频输出的水平和音调，以适应不同的场景和音乐类型。
使用声音效果器来增加音频效果
指导学员学习如何使用声音效果器，如混响器、合唱器等，以增强音频效果。
介绍均衡器和音量控制的调节原理和方法，以使音频信号在不同频段和声道 上保持平衡。
重要按键和操作说明
列举调音台的重要按键和操作，包括静音、切换、调节等，以帮助用户更好 地掌握调音台的使用。
不同音乐类型的调音台设定
调音台基本入门[图文教程]
![调音台基本入门[图文教程]](https://img.taocdn.com/s3/m/f8f723e9250c844769eae009581b6bd97f19bc9d.png)
调音台基本入门[图文教程]调音台可以完成以下几项功能：1.放大输入通道的信号，并且调整输入声音的均衡（EQ），甚至其他效果，比如压缩等等。
2.把很多声音混合起来组成一个立体声。
3.为乐手和演员“返送”监听。
4.协助效果器为各个通道添加混响、延迟等效果。
5.把各通道的声音发送给多轨录音机或者音频接口分轨录音。
第一部分：信号的放大，参数均衡和插入效果。
高级调音台才会有动态处理的功能，但UB1622FX可以通过插入点来扩展这个能力。
插入点是一种特殊插孔，用于连接其他设备。
调音台还需要控制各个通道输入声音的大小。
音量旋钮可以控制声音大小。
在调音台上，工程师通常将音量旋钮设计成长条状的推杆。
它的学名是“衰减器”，俗名是“推子”。
使用推杆控制音量的好处是可以更直观地“看到”音量的大小。
调音台前置放大器已经将各个通道的信号调整到同样的电平。
如果每个通道都被设置成同样标准的电平值，那么每个推子的位置也就可以反映出该通道音量的大致情况了。
甚至可以根据推子旁边的刻度数字了解这个通道的电平情况，真的是一目了然！UB1622FX是一种调音台，它的一个输入通道中包含了几个重要的开关：[MUTE]静音开关，[SOLO]独奏（或者PFL开关），[MAIN]主立体声母线开关，[SUB]副编组母线开关。
其中，[MUTE]开关的权力很大，因为一旦关闭它，将会关闭这个通道，不再发出任何声音。
[MAIN]开关控制通道的声音发送给主立体声母线，如果不打开这个开关，即使把推子推到头也不会有声音。
而[SUB]副编组母线开关可以将通道的声音发送到编组母线，从而将多个输入通道编为一个小组。
SOLO]开关和监听母线是用于监控的。
在录音和现场扩声的时候，录音师希望能够关注某一个通道的声音。
这时候我们就需要监听母线，它有一套选听系统，可以直接选择监听输入通道、主立体声母线、编组母线和辅助母线所有输入输出通道。
而且它不会干扰任何通道。
当我们按下相应通道的[SOLO]开关时，声音会自动切换到这个通道上去。
调音台各项按钮功能的介绍课件
静音按钮
静音按钮
用于控制音源的静音和解除静音。当需 要暂时关闭某个音源时，可以按下静音 按钮，此时该音源将停止播放并处于静 音状态。再次按下静音按钮，即可解除 静音。
混响效果控制按钮
总结词
用于模拟不同环境下的混响效果。
详细描述
混响效果控制按钮通常是一组旋钮或滑块，用于模拟不同环境下的混响效果。通过调整这些按钮，可 以使音频听起来更加自然或特定，增强现场感或创造出特定的音效。
05
其他部分按钮功能介 绍
监听按钮
监听按钮
用于控制音源的播放和监听，通常有耳机监听和扬声器监听 两种模式。通过按下监听按钮，可以实时监听音源的播放效 果，以便进行调整和混音。
04
控制部分按钮功能介 绍
音量控制按钮
总结词
用于调节音频信号的音量大小。
详细描述
音量控制按钮通常是一组旋钮或推杆，用于调整输入或输出音频信号的音量大小 。通过旋转或推动这些按钮，可以实时控制音频的响度，以满足不同场景的需求 。
均衡器控制按钮
总结词
用于调整音频信号的频率均衡。
详细描述
均衡器控制按钮通常是一组带有不同频率段的旋钮或滑块，用于调整音频信号在不同频段上的增益或衰减。通过 调整这些按钮，可以改变音频的音色和音质，以满足不同的听觉需求。
使用场景
在音乐制作、现场演出或录音等场合 ，将线路输入接入此按钮，可以方便 地调节音量和音质。
效果器输入按钮
功能
用于接入效果器信号，可以对音频信号进行效果处理。
使用场景
在音乐制作、现场演出或录音等场合，将效果器接入此按钮，可以方便地调节 音量和效果。
二、调音台的操作使用
（以韩国产Bard1调音台为例）韩国产Bard1调音台面板图：一）话筒输入与线路输入通道部分控制面板见下图(1)~(18):(1) 话筒输入(2) 线路输入。
(3) 断点插入。
(4) 衰减按钮。
(5) 信号峰值电平指示。
(6) 增益调节。
(7) 高音音调控制。
(8)，(9)中音音调控制。
(10) 低音音调控制。
(11)，(12)辅助输出电平调节。
(13)混响效果控制。
(14)，(15)输出通道选择开关。
(16) 声像控制。
(17) 独听开关。
(18)通道衰减器（Channel Fader）。
二）立体声输入部分控制面板见下图(19)~(34):各部分的控制功能如下。
(19)：左、右声道输入信号插座。
接收外部音源设备（如录音机等）的立体声信号输入到调音台。
(20)：左（单声道）/右声道信号断点插入。
用1/4英寸插座平衡连接立体声左、右声道信号到外接设备。
(21)～(34)：分别与输入通道中的(4)～(18)类似。
三）主控输出部分主控输出部分的控制面板见下图(35)～(42)所示。
各部分的控制功能如下:(35)：立体声图示均衡器。
(36) (37)：均衡器连接选择开关。
(38)：输出电平指示。
(39)：输出电平指示选择开关。
(40)：辅助通道返回电平调节。
(41)：独听开关。
(42)：主控输出衰减器（推子MASTER FADER）。
四）、混响效果控制部分及其他混响效果控制部分及其他部分的控制面板如下图(43)～(76)所示。
各部分的控制功能如下：(43)回声电平调节。
(44)延时时间控制。
(45)辅助输出电平调节（AUX 1，SEND ）。
(46)辅助返回电平调节（AUX 1，2 RETURN ）。
(47)主控输出选择。
(48) 编组输出（SUB 1，2）选择。
(49) 声像控制。
(50)独听开关。
(51)编组输出通道衰减器（SUB FADER ）。
(52)电源开关。
(53)录音输出插座。
(54)独听指示。
调音台图解和使用说明
调音台图解和使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每一路的推杆和旋钮的意义都是一样的。
所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。
较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。
这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。

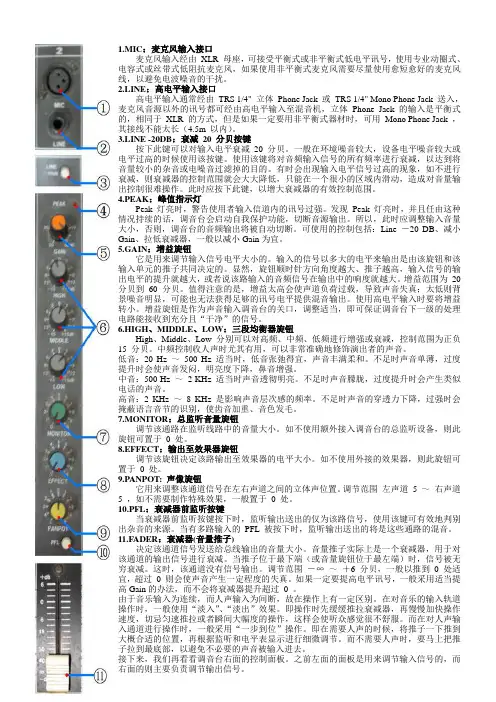

1.MIC：xx输入接口xx输入经由 XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗xx，如果使用非平衡式xx 需要尽量使用愈短愈好的xx线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由 TRS 1/4" 立体 Phone Jack 或 TRS 1/4" Mono Phone Jack 送入，xx音源以外的讯号都可经由高电平输入至混音机，立体 Phone Jack 的输入是平衡式的，相同于 XLR 的方式，但是如果一定要用非平衡式器材时，可用 Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减 20 分贝按键按下此键可以对输入电平衰减 20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现 Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为xx。
