调音台使用说明书
数字调音台用户说明书
本说明书的符号说明:危险:对高度危险要警惕。
警告:对中度危险要警惕。
注意:提供除危险或告诫的帮助信息。
符号说明本设备仅适用于在非热带气候条件下的地区使用不要丢弃,可回收使用产品安全接地标识本系列产品是专业设备,机器的输出连接方式和输出电压区别于普通民用设备,在连接机器电源或与其它设备连接时,一定要按照机器上面的说明严格操作,否则会有严重危险!本系列产品是专业设备,机器内部有高压带电设备,没有通过充分的专业培训并获得资格认证的人员,请勿试图打开机器改装或维修,那样可能遭到点击,会有生命危险!本设备仅适用于在海拔2000米以下的地区使用本产品仅适用于室内使用安全使用事项在使用本装置之前,请仔细阅读说明书,并遵守有关操作和使用的警言,本说明书要妥善保管以备日后查用。
◆电源:本装置只能使用说明书所标注的电源种类。
◆电源线保护:要注意避免电源线被重物压挤,特别要注意电源线的插头、装置上的出线处及方便插座处,切忌拉、抽电源线。
◆水口湿气:不能放在离水源较近的地方使用,例如:浴缸、洗漱池、厨房水槽、洗手盆潮湿的地下室、游泳池附近等处,否则会有遭受电击的可能。
◆温度:本装置必须远离热源。
例如:散热器、加热电阻、各种炉子及其它发热装置(包括放大器)。
◆电击:必须注意防止物品或水流掉进内芯。
如果掉进金属或其它导电物品,会使装置内部产生电击短路的危险。
◆火灾:不能将花瓶或其它盛有液体的容器摆放在机器上面,否则液体有可能流进机器内部产生短路而引起火灾。
◆盖板拆卸:因机内存有高压,非电子专业技术人员,切勿拆卸机壳,如果内部电子零件被非正常接触,可能发生严重电击事故。
此事件本公司概不负责。
◆清洁:不要使用挥发性溶液。
如:酒精、涂料稀释剂、汽油、挥发油等擦拭外壳,使用清洁的干布就行。
◆异常气味:当发现异常气味或浓烟时,应立即切断电源并拔出插头,与供货商或最近的维修部门联系,寻求维修服务。
◆长期闲置时:A.为安全起见,请切断电源开关,拔掉电源插头,以防发生火灾。
调音台使用说明书
调音台使用说明书1.MIC:麦克风输入接口麦克风输入经由XLR 母座,可接受平衡式或非平衡式低电平讯号,使用专业动圈式、电容式或丝带式低阻抗麦克风,如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线,以避免电波噪音的干扰。
2.LINE:高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入,麦克风音源以外的讯号都可经由高电平输入至混音机,立体Phone Jack 的输入是平衡式的,相同于XLR 的方式,但是如果一定要用非平衡式器材时,可用Mono Phone Jack ,其接线不能太长(4.5m 以内)。
3.LINE -20DB:衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。
一般在环境噪音较大,设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减,以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象,如不进行衰减,则衰减器的控制范围就会大大降低,只能在一个很小的区域内滑动,造成对音量输出控制很难操作。
此时应按下此键,以增大衰减器的有效控制范围。
4.PEAK:峰值指示灯Peak 灯亮时,警告使用者输入信道内的讯号过强。
发现Peak 灯亮时,并且任由这种情况持续的话,调音台会启动自我保护功能,切断音源输出。
所以,此时应调整输入音量大小,否则,调音台的音频输出将被自动切断。
可使用的控制包括:Line -20 DB、减小Gain、拉低衰减器,一般以减小Gain为宜。
5.GAIN:增益旋钮它是用来调节输入信号电平大小的。
输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。
显然,旋钮顺时针方向角度越大、推子越高,输入信号的输出电平的提升就越大,或者说该路输入的音频信号在输出中的响度就越大。
增益范围为20 分贝到60 分贝。
值得注意的是,增益太高会使声道负荷过载,导致声音失真;太低则背景噪音明显,可能也无法获得足够的讯号电平提供混音输出。

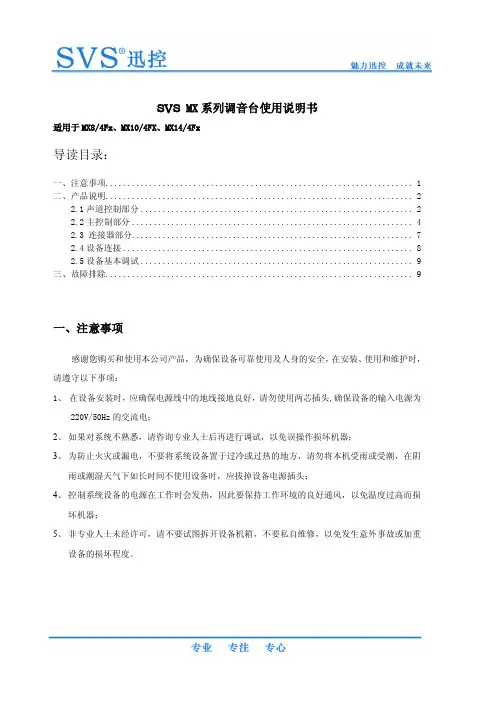

MX系列调音台说明书
SVS MX系列调音台使用说明书适用于MX8/4Fx、MX10/4FX、MX14/4Fx导读目录:一、注意事项 (1)二、产品说明 (2)2.1声道控制部分 (2)2.2主控制部分 (4)2.3 连接器部分 (7)2.4设备连接 (8)2.5设备基本调试 (9)三、故障排除 (9)一、注意事项感谢您购买和使用本公司产品,为确保设备可靠使用及人身的安全,在安装、使用和维护时,请遵守以下事项:1、在设备安装时,应确保电源线中的地线接地良好,请勿使用两芯插头,确保设备的输入电源为220V/50Hz的交流电;2、如果对系统不熟悉,请咨询专业人士后再进行调试,以免误操作损坏机器;3、为防止火灾或漏电,不要将系统设备置于过冷或过热的地方,请勿将本机受雨或受潮,在阴雨或潮湿天气下如长时间不使用设备时,应拔掉设备电源插头;4、控制系统设备的电源在工作时会发热,因此要保持工作环境的良好通风,以免温度过高而损坏机器;5、非专业人士未经许可,请不要试图拆开设备机箱,不要私自维修,以免发生意外事故或加重设备的损坏程度。
二、产品说明以MX8/4Fx为例2.1声道控制部分○1-26dB衰减开关按下-26dB衰减开关时,表示该输入通道电平将衰减26dB。
○2○4GAIN增益控制旋钮GAIN增益控制将输入到调音台信号的输入电平调整到最佳水平。
为获得信噪比和动态范围之间的最佳平衡,请按照正规操作流程使用该旋钮。
○3PHONE/LINE通道选择开关输入通道选择转换,可选择莲花插孔输入或6.35mm TRS型插孔输入。
○5○6高中低音调节均衡器在下面所列的中心频率处对整个高频、中频和低频范围提供+/-15dB的控制。
当旋钮处于“0”位置时,频率响应将是平滑的。
○7AUX辅助输出旋钮控制从各路输入通道至AUX总线的信号电平。
若不使用AUX输出该旋钮置于最左边。
○8EFFECT效果控制旋钮控制从每个声道发送到EFFECT总线信号的电平。

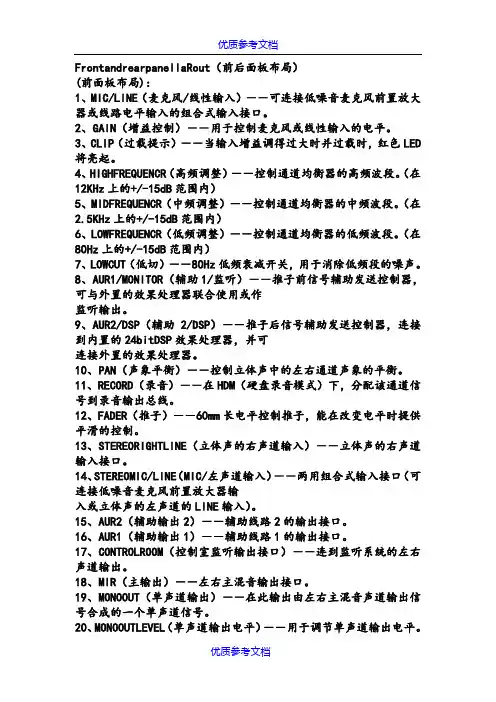

【参考借鉴】调音台使用说明书.doc
FrontandrearpanellaRout(前后面板布局)(前面板布局):1、MIC/LINE(麦克风/线性输入)――可连接低噪音麦克风前置放大器或线路电平输入的组合式输入接口。
2、GAIN(增益控制)――用于控制麦克风或线性输入的电平。
3、CLIP(过载提示)――当输入增益调得过大时并过载时,红色LED 将亮起。
4、HIGHFREQUENCR(高频调整)――控制通道均衡器的高频波段。
(在12KHz上的+/-15dB范围内)5、MIDFREQUENCR(中频调整)――控制通道均衡器的中频波段。
(在2.5KHz上的+/-15dB范围内)6、LOWFREQUENCR(低频调整)――控制通道均衡器的低频波段。
(在80Hz上的+/-15dB范围内)7、LOWCUT(低切)――80Hz低频衰减开关,用于消除低频段的噪声。
8、AUR1/MONITOR(辅助1/监听)――推子前信号辅助发送控制器,可与外置的效果处理器联合使用或作监听输出。
9、AUR2/DSP(辅助2/DSP)――推子后信号辅助发送控制器,连接到内置的24bitDSP效果处理器,并可连接外置的效果处理器。
10、PAN(声象平衡)――控制立体声中的左右通道声象的平衡。
11、RECORD(录音)――在HDM(硬盘录音模式)下,分配该通道信号到录音输出总线。
12、FADER(推子)――60mm长电平控制推子,能在改变电平时提供平滑的控制。
13、STEREORIGHTLINE(立体声的右声道输入)――立体声的右声道输入接口。
14、STEREOMIC/LINE(MIC/左声道输入)――两用组合式输入接口(可连接低噪音麦克风前置放大器输入或立体声的左声道的LINE输入)。
15、AUR2(辅助输出2)――辅助线路2的输出接口。
16、AUR1(辅助输出1)――辅助线路1的输出接口。
17、CONTROLROOM(控制室监听输出接口)――连到监听系统的左右声道输出。
调音台说明书
调音台说明书A.输入通道部分1231.平衡输入(MIC)每个通道设有一个标准的XLR 话筒(MIC)输入插座可接受电平衡输入,每一MIC输入插座均可接+48V幻像电源,幻像电源开关【45】在后面板上。
2.线路输入(LINE)不平衡MIC输入提供非平衡高阻抗输入而设计的。
(此用作连接音乐界面,(唱机的)转盘,键盘等;)3.插入点插入点是输入通道信号通路中的断点。
此插入点允许从调音台中提取信号,通过一外接备如压限器后返回调音台以继续最终的混合输出。
4567784.微调此功能可调整每一通道的输入灵敏度,以输入恒定水平的信号。
5.PAD-20dB当按下此开关时,输入信号衰减-20Db6高音控制控制每一通道的高音。
此控制位常设位12时钟位置,但您可以根据音响及聆听位置,聆听者的爱好不同而控制高音。
顺时针旋转此控制键将增加其音量。
7.中频扫频提供5db的较高的中频提升或衰减,中频扫频的控制范围在240hz到6hz之间。
8.低音此为每个通道的低音控制,其常设的位置是12时钟位置;但您可以根据音响及聆听位置,聆听者的爱好不同来调整。
顺时针旋转此旋钮将会增大其音量。
91011129.辅助1此辅助源出均衡部分及通道推组(推组前,均衡后),因而不受推组位置及布线状态的影响。
此功能特别适用舞台监听或录音室返送。
所有的推组前预送可内部设置为推组前,均衡后。
10辅助2/OFF此辅助源出均衡及通道组(推组前,均衡后),因而受推组的位置不同而有不同的改变。
正常情况下用以驱动与调音台连接的效果器,调节此旋钮可将信号送往内部或外部效果器。
11.声像定位控制调节该旋钮可将信号不同音量分配到左右主线或G1.G2主线上,当该旋钮处于中点位置时,分配到左右主干线或G1.G2的主线上的信号大小一样。
12.峰值电平(指示灯)一红色LED指示其在返回插入点----主推组前的信号强度,消波下约5db时指示灯亮。
1314151613.哑音按下该开关时,可将这一通道的信号全部哑音。
调音台操作说明书
术语英汉对照英文缩写中文含义ACTIVITY动态指示器AUX.IN辅助输入BALANCE OUTPUT平衡输出CUE选听开关DISPLAY电平指示器ECHO混响EFF效果电平控制EFX.MASTER效果输出电平控制EFX.MON效果送监听系统电平控制EFX.OUT效果输出EFX.PAN效果相位控制EFX.RET效果返回电平控制EFX.RETURN效果返回输入EFX.SEND分路效果信号控制EQ IN(OUT)均衡器接入/退出按键EQUALIZER均衡器FT SW脚踏开关FUSE保险丝GAIN输入信号增益控制HEAD PHONE耳机插孔HIGH高音电平控制HIGH CUT高频切除开关HIGH I IN高阻输入LAMP专用照明灯电源LEFT.左路信号电平控制LEVEL声道平衡控制LIMIT(LED)信号限幅指示灯LOW低音电平控制LOW CUT低频切除开关LOW I IN低阻输入MAIN主要的MASTER总路电平控制MASTER OUT总路输出MID-HIGH中高音电平控制MON.OUT监听输出MON.SEND分路监听信号控制MONITOR监听系统MONITOR BALANCE监听输出声像控制MONO OUT单声道输出OUT/IN输出/输入转换插孔PAD定值衰减,衰减器PAN相位控制PEL预监听(试听)按键PHANTOM POWER幻像电源开关PHONO INPUT唱机输入POWER总电源开关PROGRAM BALANCE主输出声像控制REV.CONTOUR混响轮廓调节RIGHT右路信号电平控制SIGNAL PROCESSOR信号处理器STEREO OUT立体声输出SUM总输出编组开关。
调音台使用说明书
Front and rear panel layout (前后面板布局)(前面板布局):1、MIC/LINE(麦克风/线性输入)――可连接低噪音麦克风前臵放大器或线路电平输入的组合式输入接口。
2、GAIN(增益控制)――用于控制麦克风或线性输入的电平。
3、CLIP(过载提示)――当输入增益调得过大时并过载时,红色LED将亮起。
4、HIGH FREQUENCY(高频调整)――控制通道均衡器的高频波段。
(在12KHz 上的+/-15dB范围内)5、MID FREQUENCY(中频调整)――控制通道均衡器的中频波段。
(在 2.5KHz 上的+/-15dB范围内)6、LOW FREQUENCY(低频调整)――控制通道均衡器的低频波段。
(在80Hz上的+/-15dB范围内)7、LOW CUT(低切)――80Hz低频衰减开关,用于消除低频段的噪声。
8、AUX1/MONITOR(辅助1/监听)――推子前信号辅助发送控制器,可与外臵的效果处理器联合使用或作监听输出。
9、AUX2/DSP(辅助2/DSP)――推子后信号辅助发送控制器,连接到内臵的24bit DSP效果处理器,并可连接外臵的效果处理器。
10、PAN(声象平衡)――控制立体声中的左右通道声象的平衡。
11、RECORD(录音)――在HDM(硬盘录音模式)下,分配该通道信号到录音输出总线。
12、FADER(推子)――60mm长电平控制推子,能在改变电平时提供平滑的控制。
13、STEREO RIGHT LINE(立体声的右声道输入)――立体声的右声道输入接口。
14、STEREO MIC/LINE(MIC/左声道输入)――两用组合式输入接口(可连接低噪音麦克风前臵放大器输入或立体声的左声道的LINE输入)。
15、AUX2(辅助输出2)――辅助线路2的输出接口。
16、AUX1(辅助输出1)――辅助线路1的输出接口。
17、CONTROL ROOM(控制室监听输出接口)――连到监听系统的左右声道输出。
YAMAHA数字调音台v中文使用说明书
1、初始化01V962、通常用场景记忆页面来存储和调入场景3、检查电池和系统版本4、使用监听初始化01V96您可以删除全部的用户设定并且恢复01V96到出厂的状态,同时可以复位操作锁的密码。
步骤如下:1 确保01V96 的电源关闭。
2 按住SCENE MEMORY [STORE] 按钮不放,然后打开电源开关。
片刻之后,出现如下的确定窗口:3 如果要对01V96 进行初始化,移动光标到INITIALIZE 按钮,然后按[ENTER]。
取消初始化操作,移动光标到CANCEL按钮,然后按[ENTER]。
当01V96的内部信息重写后,01V96就回到了工厂设定。
4 如果是要清除密码,在第二步的时候移动光标到PASSWORD按钮,然后按[ENTER]。
密码就重新设定成“1234”。
如果出现确认窗口后您不进行任何操作,该窗口会自动关闭然后启动01V96。
检查电池和系统版本Utility | Battery页面用于检查内部电池的情况和显示系统版本。
可以通过反复按DISPLAY ACCES[UTILITY] 按钮来显示该页面。
1Status (状态)如果状态显示“Okay”,说明电池的电量充足。
如果显示“Voltage Low!”,就提醒您赶快找YAMAHA的经销商或者是服务中心更换电池。
否则会引起01V96的记忆数据丢失。
2Ver X.XX (X.XX 是版本号。
)显示当前的系统版本。
当您要进行系统软件升级之前,一定要先检查当前系统版本。
请访问以下网站检查最新系统的版本号码:com/通常用场景记忆页面来存储和调入场景在Scene Memory(场景记忆)页面,您可以存储、调入、写保护、删除和编辑场景的标题。
1 把您要作为场景保存的01V96 参数调节好。
2 反复按DISPLAY ACCESS [SCENE]按钮直到出现Scene | Scene page 页面。
3 旋转参数轮或者是按[INC]/[DEC]按钮来选择场景记忆,移动光标到其中一个按钮,然后按[ENTER]。
调音台使用说明书.(DOC)
调音台说明书-------------------------------------------------------------------------------- 一个简单而又完整的音响系统,从开始到结束起码包括了话筒、调音台、功放、音箱四个单元。
当然,调音师实际使用的音响系统要比此复杂得多,在多路信号输入的时候,除了话筒,还会有DVD 影碟机(或者CD机)、录放音卡座、MD卡座等。
此外,还会用到专业声频处理设备如混响器、延时器、激励器、压限器、扩展器、均衡器、分频器等。
但是,从整个工作流程来看,调音台无疑位于关键和枢纽的位置,起着承上启下的作用,因而调音师的调节便起着至为重要的作用。
一调音台的功能在使用调音台之前,对于调音台的功能我们要有充分的了解。
调音台是专业音响系统中最重要的设备,一套专业音响系统往往是以调音台为核心的。
常用的调音台能同时接受8~24路不同的信号,并分别对这些信号在音色和幅度上进行调整加工处理。
一般来说,调音台有四个主要功能。
第一个功能是对节目信号进行放大。
当各种不同节目源的信号进入调音台后,其不同的信号所需的放大量也不尽相同,所以调音台必须能分别处理不同的信号。
如各种乐器的音乐信号与人声信号在幅度上就不相同,当然就需要分别进行处理。
第二个功能是分别对各种信号进行频率调整(即调音)。
我们知道,不同的信号,由于其频谱分布,谐波成分等方面的原因,形成不同的音色,而建筑物对声音的影响使音色产生很大的变化。
音响师要根据不同的扩音环境,对进入调音台的不同声音信号分别进行加工,使其声音尽可能接近原声。
调音台的每个声道都具有相同的处理手段,如:3段均衡、增益控制器、高通滤波器等。
第三个功能是信号的合并。
调音台将各路信号调整后,要将各种信号合并成标准的左右声道(立体声)形式输出,作为下一级设备的输入信号使用,这是最基本的功能。
第四个功能是分配功能。
调音台除了立体声的主输出外,还能提供两路以上的辅助输出信号,这类信号有两种用途,一是音响室监听或舞台返听;二是做效果器的激励信号用。
调音台使用说明书
调音台的使用(一)A调音台(Audio MixingConsole)在扩声系统和影音录音中是一种经常使用的设备。
它具有多路输入,每路的声信号可以单独进行处理,例如:可放大,作高音、中音、低音方面的音质补偿,给输入的声音增加韵味,对该路声源泉作空间定位等;还可以进行各种声音的混合,混合比例可调;拥有多种输出(包括左右立体声输出、编辑输出、混合单声输出、监听输出、录音输出以及各种辅助输出等)。
调音台在诸多系统中起着核心作用它既能创作立体声、美化声音,又可抑制噪声、控制音量,是声音艺术处理必不可少的一种机器。
一、调音台的种类调音台在输入通道数方面、面版功能键的数量方面以及输出指示等方面都存在差异,其实,掌握使用调音台,要总体上去考察它,通过实际操作和连接,自然熟能生巧。
调音台分为三大部分:输入部分、母线部分、输出部分。
母线部分把输入部分和输出部分联系起来,构成了整个调音台。
根据使用目的和使用场合的不同,调音台分为以下几种:(1)立体声现场制作调音台(Stereo Field Production Console)(2)录音调音台(Recording Console)(3)音乐调音台(Music Console)(4)数字选通调音台(Digital Routing Mixing Console)(5)带功放的调音台(Powered Mixer)(6)无线广播调音台(On Air Console)(7)剧场调音台(Theatre Console)(8)扩声调音台(P.A. Console)(9)有线广播调音台(Wired Broadcast Mixer)(10)便携式调音台(Compact Mixer)二、调音台的插座、功能键的作用(一)调音台输入部分的插座、功能键①卡侬插座MIC:此即话筒插座,其上有三个插孔,分别标有1,2,3。
标号1为接地(GND),与机器机壳相连,把机壳作为0伏电平。
标号2为热端(Hot)或称高端(Hi),它是传送信号的其中一端。
调音台使用说明书
1装特2)置别请、小三心您脚,只架以使、避用支免制架绊造或倒厂桌而提子造名。成的如受或果伤随您。同使机用器推一车起,供请货在的移推动车推、车固时定
13) 在雷雨时或长期不使用机器时请您将电源插头拔出。 1况有不4)物正时请体常有或时必您液或要只体掉进允进落行许入在保具机地养备器上:资内后当格部。机的时器售,被后机损服器坏务受时人雨员( 淋如进或行电潮保源湿线养后工或,作插机头。器以损运下),行情 1危工5)险作注,只请能意不由! 要具服进备务行资维本格修使的只用专能说业由明人具书员备中进资未行格说。的明人的员任进何行修。理为工了作避。免维触修电
V我音o们i器ce还。为CanEcUeRlOlReArC(K消U音B1器832)FX-PRO 增加了一个很实用的功能 : 消
这 台是非一是常个一适最个合佳滤用的波来帮装为助置卡,,拉可可用把OK来音准制乐备作中伴伴的奏奏歌音音唱乐乐部。,分对以过歌便滤唱练掉者习。来。因说此消该音调器音也
注意 !
我往钮在们下旋您要拉转接提通到到机醒底最器您并左,之将边高前的C音O,挡N量T请位R可O将。L能主请R会O区您O损M段始(伤中终控听注的制觉意室M和A适)IN/当和或M的PI损HX音O(坏N量主E耳S。混(机耳音或机)扬)调声节调器器节。
P它伏比RO有起特系传以之列统前间的的的的调电电供音路源电台不部电中具件压装备来。备的说此有优要外一点节由个,省于非即得它常能多的先自。效进动率的调高开整得关配多电合,源从因部此1件0能0(S源到MP消S2)耗4。0
U率变音明管FBB1,得Q来的台8从3F如突频杰2e而F儿e出带出Xd可-b戏带推的Pa加Rc般杆反特Ok以简中馈的性D修单e的频图之t正e。发率形一c。t的光式。iFoB二频均这nQ极带衡反一Sy。管器馈s绝t以,中检e妙m前方带波(的很法反有系电费是馈统F路B力通检利Q可的过波反用使反发系馈图您馈强统检形立频亮波式)即光率系均识的的统衡别寻发,器反找光是的馈现二此被频照在调 极
调音台 中文操作说明书
SOUNDCRAFT LX9 操作说明书1. 话筒输入(MIC):低阻抗平衡输入插孔。
它的抗干扰性强,噪声低,一般用于有线话筒和会议话筒的连接。
2. +48V 幻像电源:这个按钮是48V 幻像电源开关是为电容话筒供给48V幻像电源的电工作状态时按钮的指示灯会亮。
3. 线路输入(LINE):输入阻抗高,一般用于输入除会议话筒、有线手持话筒外的其他音源。
一般这些音源由线路输出,为高电平声源。
4. 话筒增益(MIC GAIN):话筒的输入增益调节钮(10-60dB 的增益范围),调节它来控制话筒的灵敏度。
5. 高通滤波器:切除一些不想要的混浊的低频声,其效果很理想,特别是用来处理人声。
将输入声信号的频率成分中100Hz 以下的成分切除。
6. 断点输入(INS):它是一种特殊使用的插座,平时其内部处于接通状态,当需要使用时,插入1/4" TRS插头(大三芯),将线路输入或话筒输入的声信号从尖端(Tip)引出去,经外部设备处理后,再由环(Ring)把声信号返回到调音台。
7. 直接输出接口(DIR O/P):使用平衡式1/4" TRS,直接输出该通道输入的声源信号。
主要用于外接效果器或多声轨录音机。
实际上可看成是调音台的输出通道,只是它输出的信号是对应输入通道的独立信号,而不是混合后的节目信号。
8.直接输出均衡器旁路开关(DIR/PRE)该按键开关控制着DIR通道均衡器的接入或旁通。
它可以比较本通道 输入信号均衡前和均衡后的效果。
DIR/ PRE 按下时,直接输出信号 ,不经过均衡,推子,哑音。
9. 、均衡器调节旋钮——频响控制:这组旋钮共有六个,对应调音台输入通道的四段均衡器(均衡器段数 和功能不同,其旋钮个数也不同)。
各输入通道均衡器是独立的,只对本通道信号起作用:HF:高频电平调节旋钮。
此旋钮用来控制进入该通道声源信号的高频率成分的电平,它对应一个固定中心频率、低Q 值、宽频带带通滤波器(BAND-PASS FILTER ,简称BPF)。
雅马哈调音台说明书
YAMAHA GA32/12、GA24/12调音台使用手册为使调音台保持良好的工作状态,应注意以下几点:错误!. 避免调音台过热、潮湿、尘土堆积和振动;错误!. 避免物体阻挡,在通风孔保持空气流通;错误!. 避免硬物碰撞,搬运时要小心谨慎;错误!. 不要打开调音台或尝试修理或更改,维修应由有资格的Yamaha维修人员进行;错误!. 在连接或拔出电缆线时,关闭调音台电源,这对防止调音台自身以及其它同调音台连接的设备的损坏是非常重要的;错误!. 插拔电缆线包括AC交流电源线时,请握持插头插拔,不要握持电缆线插拔;错误!. 用柔软干燥的织物清洁调音台,决不使用溶剂,例如汽油或稀释剂清洁调音台;错误!. 使用在调音台后面板上指明的当地的AC交流电压,对调音台正确供电;在系统中使用所有的设备,AC交流电源应有足够的供电电流;绪言感谢你选择YAMAHA GA32/12或GA24/12调音台,请详细阅读使用手册,对你使用YAMAHA GA32/12或GA24/12调音台有很大的帮助;注意:这本手册假定你已经知道调音台的基本操作及调音台的技术术语;对GA24/12调音台技术规格如果同GA32/12有不同,在括号{}中描述;特点:GA32/12调音台提供28路单声道{GA24/12调音台提供20路单声道}、2组立体声输入模块;输出通道包含立体声ST1 OUT、ST2 OUT输出;10个混音MIX OUT 1–10输出和2个矩阵MATRIX OUT1-2输出;每个单声道输入通道提供26 dB定值衰减pad开关、高通滤波器HPF、倒相开关、4段均衡EQ其中,高-中HI-MID和低-中LO-MID频段的中心频率可变、100 mm长音量控制器推拉电位器;还有供每4个输入通道为1组的+48 V幻象电源通断开关;提供4个立体声辅助返回AUX RETURN1L/1R-4L/4R和立体声磁带输入TAPE IN L/R 输入口;主控部分位于调音台中间区域,便于操作;主控部分为混音母线MIX buses1-10提供输出通道,具有均衡EQ和100 mm长音量控制器推拉电位器;.每个输入通道和4个立体声辅助返回通道均包含1个PFL监听开关;立体声母线、混音母线1-10和矩阵1-2输出通道有1个AFL监听开关,能使你方便快速地监听输入/输出信号;用GAGROUP/AUX编组/辅助功能,能使你各自地设置到混音母线MIX1-4上的信号为可调Variable模式或固定Fix模式;在可调Variable模式中,从输入通道输出的信号到混音母线MIX VARIABLE 1-4上的电平可调,这个信号路程通常作辅助AUX母线;在固定Fix模式中,从输入通道输出的信号到混音母线MIX FIX 1-4上的电平不可调即此时从输入通道输出的信号到混音母线MIX FIX 1-4上的电平固定不变,这个信号路程通常作编组GROUP母线;由此可见,用这种方式配置混音母线MIX1-4为编组或辅助功能,作特殊的用途;调音台有2个独立的矩阵输出;可各自地混合混音母线MIX1-4和立体声母线ST L/R上的信号,在你希望的电平从矩阵输出MATRIX OUT1-2插座1/4″茄克插座上输出混合后的信号;这个混音信号路程可为返送监听系统或为单独的音箱如中间放置的音箱及功放;所有单声道输入通道、立体声母线ST L/R输出通道、混音母线MIX1-4输出通道均配有插入INSERT I/O插座1/4″茄克插座,如果需要,可插入外部的音频周边设备,对信号进行处理;对讲信号可输送到任意的混音母线MIX1-4、混音母线MIX5-10和立体声母线ST L/R;控制室监听通道输出C-R MONITOR OUT可选择监听PFL/AFL或磁带输入TAPE IN处信号;1YAMAHA GA32/12、GA24/12调音台输入通道部分YAMAHA GA32/12、GA24/12 调音台单声道输入通道YAMAHA GA32/12、GA24/12 调音台单声道输入通道功能说明错误!Pad switch pad定值衰减-26dB开关对输入信号定值衰减26dB,适用于大信号输入,按下开关接通pad;错误!GAIN control 增益控制器增益控制器调节输入信号灵敏度,当pad开关错误!未按下断开时,调节范围在-16 dB~-60 dB;当pad开关错误!按下接通时,调节范围在+10 dB~-34 dB;错误! Phase switch倒相开关倒相开关对输入信号的相位倒相1800,按下开关接通倒相;错误!High pass filter switch 高通滤波器开关低频截止频率80 Hz,斜率12 dB/oct,按下开关接通高通滤波器;错误! PEAK indicator 信号过载显示器当通过4段均衡器EQ的信号,其削波电平达到3dB,显示器发亮,告知此时信号过载,应适当减小输入信号电平;错误!EQ controls HIGH/HI-MID/LO-MID/LOW 4段均衡EQ控制器4段均衡器EQ频带中心频率:高频HIGH 10 kHz;高-中频HI-MID400 Hz–8 kHz;低-中频LO-MID 80 Hz– kHz;低频LOW 100 Hz;高-中频HI-MID和低-中频LO-MID频带中心频率可变;电平调节范围±15 dB;错误!EQ switch 均衡EQ开关均衡EQ开关接通和断开4段均衡器EQ,按下开关接通4段均衡器EQ;未按下开关时,4段均衡器EQ旁路,信号直通;错误!M1–M4 mix level controls M1–M4混音电平控制器调节4段均衡器EQ之后、通道音量控制器之前的信号电平从输入通道输送到混音母线MIXVARIABLE 1-4;注意:当在混音母线MIX VARIABLE/ FIX选择区域按下M1–M4开关,选择FIX,FIX显示器发亮,见下图,则从输入通道输送到混音母线MIXFIX 1-4的信号电平为定值,此时相应的M1–M4混音电平控制器不起作用;错误!ON switches ON通断开关这些通断开关接通或断开从输入通道输送到混音母线MIX 1-4的信号;按下ON开关,通道音量控制器之后的信号输送到混音母线MIXFIX 1-4;4段均衡器EQ之后、通道音量控制器之前的信号输送到混音母线MIXVARIABLE 1-4;注意:当ON开关没按下而断开时,没有信号从从输入通道输送到相应的混音母线MIX 1-4,此时与在混音母线MIX VARIABLE/ FIX选择区域中的M1–M4开关的接通或断开没有关系;错误!M5–M10 mix level controls M5–M10混音电平控制器调节从输入通道输送到混音母线MIX VARIABLE 5-10的信号电平,用PRE开关错误!选择通道音量控制器之前或之后的信号;错误!PRE switches PRE前置开关PRE前置开关选择输入通道音量控制器之前或之后的信号从输入通道输送到混音母线MIX VARIABLE 5-10;每个PRE前置开关为一对混音母线MIX VARIABLE 5/6、7/8或9/10;当按下PRE前置开关,通道音量控制器之前的信号输送到相应的每对混音母线VARIABLE 5/6、7/8或9/10;错误!PAN control PAN声像控制器PAN声像控制器调节控制从输入通道输送到立体声母线ST L/R信号的立体声声像;错误!ST Stereo switch ST立体声开关ST立体声开关接通或断开从输入通道信号输送到立体声母线ST L/R,按下ST开关接通;错误!ON switch ON输入通道通断开关ON输入通道通断开关接通或断开相应输入通道模块,按下ON开关接通;当ON开关断开时,没有信号从输入通道输送到立体声母线ST L/R和混音母线MIX 1-10,但按下PFL开关,经控制室监听输出1/4″茄克插座C-R MONITOR OUT和耳机插座PHONES在前面板上可监听输入通道4段均衡器EQ之后、音量控制器之前的信号; 错误!PFL Pre-fader Listen switch PFL音量控制器之前监听开关按下PFL音量控制器之前监听开关,输入通道4段均衡器EQ之后、音量控制器之前的信号输送到监听母线PFL L/R,经控制室监听输出1/4″茄克插座C-R MONITOR OUT或耳机插座PHONES在前面板上监听;错误!Channel fader 通道音量控制器通道音量控制器也称通道衰减器,通常使用推拉式电位器;通道音量控制器调节控制从输入通道输送到立体声母线ST L/R、混音母线MIXFIX 1-4和混音母线MIX VARIABLE 5-10当PRE开关没按下断开时的信号电平;YAMAHA GA32/12、GA24/12 调音台单声道输入通道信号流程图YAMAHA GA32/12、GA24/12 调音台立体声输入通道YAMAHA GA32/12、GA24/12 调音台立体声输入通道功能说明YAMAHA GA32/12、GA24/12 调音台提供二块立体声输入通道模块,用配对的13L/14R和15L/16R 1/4″茄克插座输入立体声信号;如果你仅连接信号到13L MONO 1/4″茄克插座or 15L MONO1/4″茄克插座,信号同样被输送到混音母线MIX1-4和立体声母线ST L/R;错误!GAIN control 增益控制器增益控制器调节输入信号灵敏度,调节范围在+10 dB~-34 dB;错误!PEAK indicator 信号过载显示器当通过4段均衡器EQ的信号,其削波电平达到3dB,显示器发亮,告知此时信号过载,应适当减小输入信号电平;错误!High pass filter switch 高通滤波器开关低频截止频率80 Hz,斜率12 dB/oct,按下开关接通高通滤波器;错误!EQ controls HIGH/HI-MID/LO-MID/LOW 4段均衡EQ控制器4段均衡器EQ频带中心频率:高频HIGH 10 kHz;高-中频HI-MID 3 kHz;低-中频LO-MID 800 Hz;低频LOW 100 Hz;电平调节范围±15 dB;错误!EQ switch 均衡EQ开关均衡EQ开关接通和断开4段均衡器EQ,按下开关接通4段均衡器EQ;未按下开关时,4段均衡器EQ旁路,信号直通;错误!M1–M4 mix level controls M1–M4混音电平控制器M1–M4混音电平控制器调节4段均衡器EQ之后、通道音量控制器之前的信号电平从立体声输入通道输送到混音母线MIXVARIABLE 1-4;当立体声信号输入时,L通道信号输送到混音母线MIXVARIABLE 1和3,R通道信号输送到混音母线MIXVARIABLE 2和4;注意:当在混音母线MIX VARIABLE/ FIX选择区域按下M1–M4开关,选择FIX,FIX显示器发亮,见下图,则从立体声输入通道输送到混音母线MIXFIX 1-4的信号电平为定值,此时相应的M1–M4混音电平控制器不起作用;错误!ON switches M1–M4 ON通断开关这些ON通断开关接通或断开从立体声输入通道输送到混音母线MIX 1-4的信号;按下ON开关,通道音量控制器之后的信号输送到混音母线MIXFIX 1-4;4段均衡器EQ之后、通道音量控制器之前的信号输送到混音母线MIXVARIABLE 1-4;注意:当ON开关没按下而断开时,没有信号从立体声输入通道输送到相应的混音母线MIX 1-4,此时与在混音母线MIX VARIABLE/ FIX选择区域中的M1–M4开关的接通或断开没有关系;错误!M5–M10 mix level controls M5–M10混音电平控制器M5–M10混音电平控制器调节从立体声输入通道输送到混音母线MIX VARIABLE 5-10的信号电平,立体声输入信号被混合成单声道信号输送到混音母线MIX VARIABLE 5-10;用PRE开关错误!选择立体声通道音量控制器之前或之后的信号;错误!PRE Pre-fader switches PRE前置开关PRE前置开关选择立体声输入通道音量控制器之前或之后的信号从立体声输入通道输送到混音母线MIX VARIABLE 5-10;每个PRE前置开关为一对混音母线MIX VARIABLE 5/6、7/8或9/10;当按下PRE前置开关,通道音量控制器之前的信号输送到相应的每对混音母线VARIABLE 5/6、7/8或9/10;错误!BAL Balance control BAL立体声信号平衡控制器BAL立体声信号平衡控制器平衡立体声左L、右R信号,从立体声输入通道输送到立体声母线ST L/R;错误!ST Stereo switch ST立体声开关ST立体声开关接通或断开从立体声输入通道信号输送到立体声母线ST L/R,按下ST开关接通;如果连接单声道信号到13LMONO或15LMONO 1/4″茄克插座,信号同样地被输送到立体声母线ST L/R两者;错误!ON switch ON立体声输入通道通断开关ON立体声输入通道通断开关接通或断开相应立体声输入通道模块,按下ON开关接通;当ON开关断开时,没有信号从立体声输入通道输送到立体声母线ST L/R和混音母线MIX 1-10,但按下PFL开关,经控制室监听输出1/4″茄克插座C-R MONITOR OUT和耳机插座PHONES在前面板上可监听立体声输入通道4段均衡器EQ之后、音量控制器之前的信号;错误!PFL Pre-fader listen switch PFL音量控制器之前监听开关按下PFL音量控制器之前监听开关,立体声输入通道4段均衡器EQ之后、音量控制器之前的信号输送到监听母线PFL L/R,经控制室监听输出1/4″茄克插座C-R MONITOR OUT或耳机插座PHONES在前面板上监听;错误!Channel fader 立体声输入通道音量控制器立体声输入通道音量控制器也称通道衰减器,通常使用推拉式电位器;立体声输入通道音量控制器调节控制从立体声输入通道输送到立体声母线ST L/R、混音母线MIXFIX 1-4和混音母线MIX VARIABLE 5-10当PRE开关没按下断开时的信号电平;YAMAHA GA32/12、GA24/12 调音台立体声输入通道信号流程图2 YAMAHA GA32/12、GA24/12调音台输出控制部分Variable/Fix select section混音母线MIX VARIABLE/ FIX选择区域YAMAHA GA32/12和GA24/12调音台的特点是有一个GA多功能使用,即有Group编组和Aux辅助功能,用混音母线MIX1-4信号作为编组母线或辅助母线信号;调音台的VARIABLE/ FIX选择区域,允许你选择混音母线MIX1-4作编组Group母线或辅助AUX母线;错误!M1–M4 switches M1–M4开关M1–M4开关用于选择从输入通道输送到混音母线MIX1-4的信号电平为固定不变FIX的信号电平还是可调节变量VARIABLE的信号电平;When FIX is on:当开关按下FIX接通:当开关按下FIX接通,被选择的混音母线MIXFIX1-4作为编组母线功能;从每个输入通道输出的信号电平是固定不变,输入通道的M1–M4混音电平控制器对混音母线MIXFIX1-4不起作用;When FIX is off: 当开关弹起FIX断开,VARIABLE接通:当开关弹起FIX断开,VARIABLE接通,被选择的混音母线MIXVARIABLE 1-4作为辅助母线功能;信号经过每个输入通道的M1–M4混音电平控制器输送到相应的混音母线MIXVARIABLE 1-4;Mix section 混音输出通道YAMAHA GA32/12、GA24/12 调音台混音输出通道功能说明混音输出通道由各自地处理混音母线MIX1-10信号的输出通道组成,经这些输出通道的信号从混音输出MIX OUT插座XLR卡侬公插座1-10输出,且混音输出通道信号也被输送到监听母线AFL L/R;混音母线MIX1-4信号也被送到立体声母线ST L/R和矩阵输出区域1-2;M1–M4 M1–M4输出通道M1–M4输出通道作为一个编组母线或一个辅助母线两者之一的输出通道,依赖于在混音母线MIX VARIABLE/ FIX选择区域的开关位置设置;混音母线MIX1-4信号经过M1–M4输出通道输送到混音输出MIX OUT插座XLR卡侬公插座1-4输出,还输送到立体声母线ST L/R、监听母线AFL L/R和矩阵输出区域1-2;M5–M10 M5–M10输出通道M5–M10输出通道是辅助母线输出通道,混音母线MIX5-10信号经过M5–M10输出通道输送到混音输出MIX OUT插座XLR卡侬公插座5-10输出,还输送到监听母线AFL L/R;错误!EQ controls HIGH/MID/LOW 3段均衡EQ控制器高/中/低3段均衡器EQ频带中心频率:高频HIGH 10 kHz;中频MID300 Hz–6 kHz;低频LOW100 Hz;中频MID频段频率可变;电平调节范围15 dB;错误!EQ switch 均衡EQ开关均衡EQ开关接通和断开3段均衡器EQ,按下开关接通3段均衡器EQ;未按下开关时,3段均衡器EQ旁路,信号直通;错误!PAN control applied only to M1–M4 声像控制器仅应用于M1–M4输出通道调节控制从混音母线MIX1-4输送到立体声母线ST L/R信号的立体声声像;错误! TO ST To stereo switch applied only to M1–M4 立体声母线ST L/R接通开关按下接通TO ST开关,混音母线MIX1-4信号输送到立体声母线ST L/R;错误!AFL After-Fader Listen switch AFL输出通道音量控制器之后监听开关按下接通AFL开关,M1–M10输出通道音量控制器之后的信号输送到监听母线AFL L/R,通过控制室监听输出1/4″茄克插座C-R MONITOR OUT或耳机插座PHONES能监听M1–M10输出通道音量控制器之后的信号;错误!Mix master fader 混音输出通道音量控制器通道音量控制器也称通道衰减器,通常用推拉式电位器;混音输出通道音量控制器调节混音输出通道M1–M10的输出信号电平;M1–M4输出通道音量控制器调节输送到混音输出MIX OUT插座XLR卡侬公插座1-4输出、立体声母线ST L/R、监听母线AFL L/R和矩阵输出区域1-2的信号电平;M5–M10输出通道音量控制器调节发送到混音输出MIX OUT插座XLR卡侬公插座5-10输出和监听母线AFL L/R的信号电平;YAMAHA GA32/12、GA24/12 调音台混音输出通道信号流程图ST Stereo section ST立体声输出通道ST立体声输出通道控制立体声母线ST L/R上的信号从立体声1输出ST1 OUTXLR卡侬公插座XLR卡侬公插座和立体声2输出ST2 OUT插座1/4″茄克插座的输出;YAMAHA GA32/12、GA24/12调音台立体声输出通道功能说明错误!POST ST1 Post stereo 1 switch POST ST1开关POST ST1开关为从立体声2输出ST2 OUT插座1/4″茄克插座选择立体声输出通道音量控制器之前或之后的信号;按下接通POST ST1开关,从立体声2输出ST2 OUT插座1/4″茄克插座输出立体声输出通道音量控制器之后的信号;当断开POST ST1开关,从立体声2输出ST2 OUT插座1/4″茄克插座输出立体声输出通道音量控制器之前的信号,此时立体声输出通道音量控制器对立体声2输出ST2 OUT插座1/4″茄克插座输出信号不起作用;错误!MONO Monaural switch MONO单声道开关按下接通MONO单声道开关,立体声母线ST L/R的立体声信号混合成为单声道信号,从立体声2输出ST2 OUT插座1/4″茄克插座输出;MONO单声道开关不影响从立体声1输出ST1 OUT插座XLR卡侬公插座的信号输出;错误!LEVEL control 电平控制器调节在立体声2输出ST2 OUT插座1/4″茄克插座上的信号输出电平;LEVEL电平控制器不影响从立体声1输出ST1 OUT插座XLR卡侬公插座上的信号输出电平;错误!AFL After-fader Listen switch AFL通道音量控制器之后监听开关按下接通AFL开关,立体声输出通道音量控制器之后的信号输送到监听母线AFLL/R,通过控制室监听输出1/4″茄克插座C-R MONITOR OUT或耳机插座PHONES监听立体声输出通道音量控制器之后的立体声信号;错误!ST Stereo fader 立体声输出通道音量控制器通道音量控制器也称通道衰减器,通常用推拉式电位器;立体声输出通道音量控制器调节在立体声母线ST L/R上信号最终的输出电平;立体声输出通道音量控制器影响输送到立体声1输出ST1 OUT插座XLR卡侬公插座、体声2输出ST2 OUT插座1/4″茄克插座当POST ST1开关按下接通时和监听母线AFL出L/R上的信号电平; YAMAHA GA32/12、GA24/12调音台立体声输出通道信号流程图AUX RETURN section 辅助返回通道YAMAHA GA32/12和GA24/12调音台提供四个立体声辅助返回通道,用配对辅助返回AUX RETURN1-4L/R1/4″茄克插座输入立体声信号;作为二者选一,仅连接输入信号到辅助返回AUX RETURN 1-4的L1/4″茄克插座,则此时为单声道辅助返回;YAMAHA GA32/12、GA24/12调音台辅助返回通道功能说明错误!M1–M4 mix level controls M1–M4混音电平控制器M1–M4混音电平控制器用于调节从辅助返回AUX RETURN1-2L/R1/4″茄克插座输入的信号输送到混音母线MIX 1-4;立体声输入信号的L通道信号输送到混音母线MIX 1和3;R通道信号输送到混音母线MIX 2和4;若是1个单声道信号从辅助返回AUX RETURN1-2L1/4″茄克插座输入,此单声道信号输送到混音母线MIX 1-4;错误!M5–M10 mix level controls M5–M10 混音电平控制器M5–M10 混音电平控制器用于调节从辅助返回AUX RETURN3-4L/R1/4″茄克插座输入的信号输送到混音母线MIXVARIABLE5-10;立体声输入信号的L通道信号发送到混音母线MIXVARIABLE5、7和9;R通道信号输送到混音母线MIXVARIABLE6、8和10;注意:在VARIABLE/ FIX选择区域的M1–M4开关通断,不影响辅助返回通道M1–M10混音电平控制器对信号的调节控制;如果M1–M4开关按下选择到MIX FIX 固定位置,输入辅助返回通道的信号经M1–M10混音电平控制器仍输送到混音母线MIX1-10;错误!ST Stereo level control ST立体声电平控制器ST立体声电平控制器用于调节从辅助返回AUX RETURN1-4L/R1/4″茄克插座输入的信号输送到立体声母线ST L/R,不影响M1–M10 混音电平控制器调节控制;错误!ON switch 辅助返回通道通断开关按下ON开关,接通相应辅助返回通道模块;当ON开关断开时,没有信号从相应辅助返回通道发送到立体声母线ST L/R和混音母线MIX 1–10;但按下PFL开关错误!,通过控制室监听输出1/4″茄克插座C-R MONITOR OUT或耳机插座PHONES能监听输入辅助返回通道的信号;错误!PFL switch 辅助返回通道监听开关按下PFL开关,辅助返回通道输入信号输送到监听母线PFLL/R,通过控制室监听输出1/4″茄克插座C-R MONITOR OUT或耳机插座PHONES能监听输入辅助返回通道的信号;监听输入辅助返回通道的信号与M1–M10 混音电平控制器、ST立体声电平控制器或ON开关无关;YAMAHA GA32/12、GA24/12调音台辅助返回通道信号流程图MATRIX section 矩阵输出通道YAMAHA GA32/12和GA24/12调音台提供二个矩阵输出通道,混合从混音母线MIX1–4和立体声母线ST L/R送来的信号;矩阵1-2信号经矩阵输出MATRIX OUT 1-2插座1/4″茄克插座输出单声道信号;YAMAHA GA32/12、GA24/12调音台矩阵输出通道功能说明错误!M1–M4 level controls M1–M4电平控制器M1–M4电平控制器用于调节从混音母线MIX 1-4的混音输出通道音量控制器之后送来的信号;错误!L/R controls L/R立体声左/右通道电平控制器L/R立体声左/右通道电平控制器调节从立体声母线ST L/R,立体声输出通道音量控制器之后送来的信号,左L、右R通道信号电平分别调节;错误!LEVEL control 矩阵输出通道输出电平控制器LEVEL矩阵输出通道输出电平控制器调节矩阵输出MATRIX OUT1-21/4″茄克插座上的输出信号电平;错误!ON switch 矩阵输出通道通断开关矩阵输出通道通断开关接通或断开矩阵输出通道,当断开开关时,相应的矩阵输出MATRIX OUT1-21/4″茄克插座上没有输出信号,信号也不送到监听母线AFL L/R;错误!AFL After-fader Listen switch 矩阵输出通道监听开关按下AFL开关,接通矩阵输出通道输出电平控制器LEVEL control 之后的信号发送到监听母线AFL L/R;通过控制室监听输出1/4″茄克插座C-R MONITOR OUT或耳机插座PHONES监听矩阵输出通道的信号;如果矩阵输出通道通断开关ON switch 错误!是断开的话,则矩阵输出通道监听开关AFL switch不起作用;YAMAHA GA32/12、GA24/12调音台矩阵输出通道信号流程图C-R MONI Control room monitor section and PHONES headphones section 控制室和耳机监听通道控制室和耳机监听通道能使你通过控制室监听输出1/4″茄克插座C-R MONITOR OUT和耳机插座PHONES在前面板上控制监听信号;YAMAHA GA32/12、GA24/12调音台控制室和耳机监听通道功能说明错误!Monitor source select switch 监听选择开关监听选择开关选择经控制室监听输出1/4″茄克插座C-R MONITOR OUT或耳机插座PHONES监听的信号的类型;When the switch is set to PFL/AFL 选择开关置于PFL/AFL当选择开关置于PFL/AFL 位置,将监听PFL信号从输入通道/辅助返回通道送到监听母线PFL的信号或AFL信号从混音母线MIX1-10/立体声母线ST/矩阵1-2送到监听母线AFL的信号;如果,输入通道/辅助返回通道中任意一个PFL开关接通,PFL显示器错误!发亮;在这种情况,PFL母线信号不是AFL母线信号送到控制室监听输出1/4″茄克插座AFL母线信号送到控制室监听输出茄克插座C-R MONITOR OUT或耳机插座PHONES;注意:当正在监听AFL母线信号时,如果在输入通道/辅助返回通道中任意一个PFL开关接通,转换电路将转换信号到PFL母线信号;When the switch is set to TAPE IN 选择开关置于TAPE IN 当选择开关置于TAPE IN位置,将监听从TAPE IN插座输入的信号;错误!PFL Pre-fader Listen indicato PFL音量控制器之前监听显示器当输入通道/辅助返回通道中任意一个PFL开关接通,PFL显示器发亮;显示PFL母线信号现可进行监听;错误!LEVEL control 控制室监听通道电平控制器控制室监听通道电平控制器调节从控制室监听输出1/4″茄克插座C-R MONITOR OUT上输出信号的电平;这个电平控制器不影响在耳机插座PHONES上的信号电平;错误!ON switch 控制室监听通道通断开关控制室监听通道通断开关接通或断开从控制室监听输出1/4″茄克插座C-RMONITOR OUT上输出信号,这个通断开关不影响在耳机插座PHONES上的信号;错误!LEVEL Headphones level control 耳机电平控制器耳机电平控制器调节从耳机插座PHONES上输出信号的电平;这个电平控制器不影响在控制室监听输出1/4″茄克插座C-R MONITOR OUT上的信号电平;错误!PHONES Headphones jack 耳机插座该耳机插座连接立体声耳机进行信号监听;立体声耳机用1/4″茄克插头接线如下图:YAMAHA GA32/12、GA24/12调音台控制室和耳机监听通道信号流程图TAPE IN section 磁带放音通道磁带放音通道控制从磁带输入TAPE IN插座输入的线路电平信号;输入信号从磁带输入TAPE IN插座可输送到立体声母线ST L/R或直接输送到控制室监听输出1/4″茄克插座C-R MONITOR OUT和耳机插座PHONES;YAMAHA GA32/12、GA24/12调音台磁带放音通道功能说明错误!ST Stereo control ST立体声电平控制器立体声母线ST L/R上;错误!ON switch 磁带放音通道通断开关磁带放音通道通断开关接通或断开从磁带输入TAPE IN插座送到立体声母线ST L/R上的信号;这个开关的通断不影响从磁带输入TAPE IN插座输入的信号经控制室监听输出1/4″茄克插座C-R MONITOR OUT和耳机插座PHONES对信号监听;注意:在控制室和耳机监听通道模块上的监听选择开关错误!置于TAPE IN位置,经控制室监听输出1/4″茄克插座C-R MONITOR OUT和耳机插座PHONES监听磁带输入TAPE IN插座输入的信号;YAMAHA GA32/12、GA24/12调音台磁带放音通道信号流程图YAMAHA GA32/12、GA24/12调音台磁带放音通道信号流程图见上面控制室和耳机监听通道信号流程图;TALKBACK section 对讲通道对讲通道用于音控室工作人员通过插入调音台对讲通道话筒,输送对讲信号到混音母线MIX 1-10和立体声母线ST L/R;YAMAHA GA32/12、GA24/12调音台对讲通道功能说明错误!INPUT jack 话筒输入插座话筒输入插座为3芯卡侬XLR-F母插座,不平衡输入,插入输出阻抗为50–600的对讲话筒;3芯卡侬XLR-M公插头接线如下图:错误!M1-M4 switch M1-M4开关错误!M5-M10 switch M5-M10开关错误!ST switch ST开关以上这些开关错误!-错误!分别用于输送对讲信号到混音母线MIX 1-4、混音母线MIX 5-10和立体声母线ST L/R;接通或断开这些开关可分别地对需要的地点进行通话;错误!LEVEL control 对讲通道电平控制器对讲通道电平控制器用于调节对讲话筒从对讲通道输出的对讲信号电平;错误!ON switch 对讲通道通断开关对讲通道通断开关接通或断开对讲信号;。
调音台图解和使用说明(调音台实用教程)
调音台图解和使用说明当最初接触调音台的时候,很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上,左边每一路的推杆和旋钮的意义都是一样的。
所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。
较少路数的调音台有4路和8路的输入控制,而路数最多的有96路甚至更多的。
这个调音台有8路输入控制,我们只取其中一个来讲解各部分的作用。
1.MIC:麦克风输入接口麦克风输入经由XLR 母座,可接受平衡式或非平衡式低电平讯号,使用专业动圈式、电容式或丝带式低阻抗麦克风,如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线,以避免电波噪音的干扰。
2.LINE:高电平输入接口高电平输入通常经由TRS 1/4" 立体 PhoneJack 或TRS 1/4" Mono PhoneJack 送入,麦克风音源以外的讯号都可经由高电平输入至混音机,立体 PhoneJack 的输入是平衡式的,相同于XLR 的方式,但是如果一定要用非平衡式器材时,可用 Mono PhoneJack ,其接线不能太长(4.5m 以内)。
3.LINE -20DB:衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。
一般在环境噪音较大,设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减,以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象,如不进行衰减,则衰减器的控制范围就会大大降低,只能在一个很小的区域内滑动,造成对音量输出控制很难操作。
此时应按下此键,以增大衰减器的有效控制范围。
4.PEAK:峰值指示灯Peak 灯亮时,警告使用者输入信道内的讯号过强。
惠威调音台使用说明书
惠威调音台使用说明书1.MIC:麦克风输入接口麦克风输入经由XLR 母座,可接收平衡式或非平衡式低电平讯号,使用专业动圈式、电容式或丝带式低阻抗麦克风,如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线,以避免电波噪声的干扰。
2.LINE:高电平输入接口高电平输入通常经由TRS 1/4' 立体Phone Jack 或TRS 1/4' Mono Phone Jack 送入,麦克风音源以外的讯号都可经由高电平输入至混音机,立体Phone Jack 的输入是平衡式的,相同于XLR 的方式,但是如果一定要用非平衡式器材时,可用Mono Phone Jack ,其接线不能太长(4.5m 以内)。
3.LINE -20DB:衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。
一般在环境噪声较大,设备电平噪声较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减,以达到将音量较小的杂音或电噪声过滤掉的目的。
有时会出现输入电平信号过高的现象,如不进行衰减,则衰减器的控制范围就会大大降低,只能在一个很小的区域内滑动,造成对音量输出控制很难操作。
此时应按下此键,以增大衰减器的有效控制范围。
4.PEAK:峰值指示灯Peak 灯亮时,警告使用者输入信道内的讯号过强。
发现Peak 灯亮时,并且任由这种情况持续的话,调音台会启动自我保护功能,切断音源输出。
所以,此时应调整输入音量大小,否则,调音台的音频输出将被自动切断。
可使用的控制包括:Line -20 DB、减小Gain、拉低衰减器,一般以减小Gain为宜。
5.GAIN:增益旋钮它是用来调节输入信号电平大小的。
输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。
显然,旋钮顺时针方向角度越大、推子越高,输入信号的输出电平的提升就越大,或者说该路输入的音频信号在输出中的响度就越大。
增益范围为20 分贝到60 分贝。
值得注意的是,增益太高会使声道负荷过载,导致声音失真;太低则背景噪声明显,可能也无法获得足够的讯号电平提供混音输出。
调音台使用说明书
调音台使用说明书调音台使用说明书一、调音台概述a:调音台是一种专业音频设备,用于音频信号的混音、处理和控制。
b:本调音台使用说明书旨在帮助用户了解如何正确操作调音台,实现音频信号的混音和处理。
二、调音台组成部分a:主控面板:包含各个功能按钮、旋钮和指示灯。
b:输入通道:用于连接外部音频设备,如麦克风、乐器等。
c:输出通道:用于连接扬声器或录音设备,将混音后的音频信号输出。
d:效果器:用于给音频信号添加各种音效效果。
e:电源和接口:提供电源接口和连接外部设备的接口。
三、调音台使用步骤a:连接设备:将麦克风、乐器等音频设备通过XLR线或TRS线连接到输入通道上。
b:设置音量:调节输入通道上的音量旋钮,使音频信号达到适当的音量水平。
c:选择效果:根据需要,选择效果器并调节相应的参数,给音频信号添加音效效果。
d:混音:通过主控面板上的混音旋钮,控制不同输入通道的音量比例,在输出通道上实现混音。
e:输出设置:调整输出通道上的音量旋钮,控制输出音频信号的音量。
f:监听和调试:连接耳机到耳机接口,通过耳机监听混音后的音频信号,进行调试和调整。
四、常见问题解答a: Q: 如何避免反馈声?A: 调低输入通道上的音量或调节音频设备的位置,避免微麦效应导致的反馈声。
b: Q: 如何调节音频信号的均衡?A: 使用EQ旋钮,分别调节高音、中音和低音的增益,实现音频信号的均衡调节。
c: Q: 如何使用内置效果器?A: 选择效果器通道,调节效果器旋钮,根据需要选择和调节各种音效效果。
五、附件本文档附带以下附件供参考:a:调音台连接示意图b:调音台参数表c:调音台故障排除指南六、法律名词及注释a:著作权:对作品享有的法定义务和权利。
b:商标:一个用以识别和区别商品或服务来源的名称、标志、符号、设计或组合。
c:版权:对以某种形式表现的原创作品享有的法定权利。
调音台使用说明书
调音台使用说明书调音台使用说明书1.引言感谢您选择使用我们的调音台!本文档将详细介绍调音台的功能和使用方法,以帮助您快速上手并充分利用调音台的各项功能。
2.调音台概述2.1 调音台的作用和用途2.2 调音台的主要组成部分2.3 调音台的外观和显示界面2.4 调音台的输入和输出接口3.设置和连接3.1 调音台的电源连接3.2 调音台与音频设备的连接3.3 调音台与电脑的连接3.4 调音台的网络设置4.基本功能操作4.1 调音台的开关机4.2 调音台的音量调节4.3 调音台的音频输入选择4.4 调音台的音频输出选择4.5 调音台的效果器设置4.6 调音台的音频录制5.高级功能操作5.1 压缩器和限幅器的使用5.2 带宽控制和均衡器的调节5.3 噪音门和演播室效果的设置5.4 回拨功能的操作5.5 多信号源混音和效果处理6.故障排除6.1 电源故障和连接问题6.2 音频传输和录制故障6.3 控制界面和按键故障6.4 网络连接和配置故障7.安全使用须知7.1 调音台的维护和保养7.2 调音台的安装和放置要求7.3 调音台的耐压和耐温范围7.4 调音台的使用场合限制8.附件本文档涉及以下附件:附件1:调音台连接示意图附件2:调音台常见故障排除指南附件3:调音台高级功能快速参考表9.法律名词及注释9.1 调音台:音频调音设备,用于调节、混音和处理声音信号。
9.2 音频设备:包括麦克风、音箱、音频播放器等音频输入输出设备。
9.3 效果器:音效处理设备,用于给声音信号添加特殊的音效效果。
9.4 压缩器:音频处理设备,用于控制声音信号的动态范围。
9.5 限幅器:音频处理设备,用于限制声音信号的最大幅度。
9.6 均衡器:音频处理设备,用于调节声音信号的频率均衡。
9.7 噪音门:音频处理设备,用于自动控制信号通过的门槛。
9.8 回拨功能:音频设备的特殊功能,用于回放录制的声音信号。
9.9 多信号源:指同时接入多个不同音频来源的调音台。
M32调音台中文说明书6-10
(2) INPUTS 1-16 / INPUTS 17-32 按下其中一个按钮,可以选择通道1-16层,或通道17-32层。 (3) AUX IN / USB 按下以选择辅助输入/ USB记录器和FX 1-4返回图层。 (4) BUS MAST
按下按钮可打开所有16个总线主通道。
(7) SOLO 按钮
1.4 Gate门
(1) GAIN旋转控制
在麦克风前置放大器上,输入增益改变应用于麦克风的放大量。通 过增益旋转控制,调整选定通道的前置放大器增益。
(2) LED显示
配置/前置放大器部分中的LED显示器显示了所选通道的信号输入电平。 这显示为一个在0 dB和-30 dB之间的值。当信号存在但低于-30 dB时, SIG LED点亮。当信号超过0 dB时,CLIP LED将点亮。 请注意,当按下VIEW按钮时,主显示器上显示的信号输入电平显示的值 在0 dB到-60 dB之间。. (3)频率旋转控制
1.2 组/总线通道
(1)发送打开翻转按钮 按下激活M32的“在Fader上发送功能。该功能有助于在级别上设置发 送到任何16个混合总线的通道。它仅适用于分配给混合总线1-16的 通道,而不适用于DCA组、主总线或矩阵总线。发送到Fader功能以 两种方便的方式覆盖实时环境中最明显的情况:
当为一个特定的音乐家准备一个监听混音时
1.6 Equaliser均衡器
(1)阈值旋转控制
动态范围压缩,或简称压缩,是一种用来控制音频信号的音量的设 备。压缩器通常与噪声门(见门)一起使用,它衰减低于某一阈值 的信号,压缩器衰减寄存低于阈值的信号。通过转动阈值旋转控制 ,可以控制压缩器影响信号的音频电平。.
(2) LED显示
LED显示器通过照亮红色的COMP LED来显示所选通道的动态功能。 应用于信号的衰减水平显示为在0 dB和-30 dB之间的值。请注意,当 按下VIEW按钮时,主显示器上显示的衰减水平显示的值在0 dB到-60 dB之间。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
调音台说明书-------------------------------------------------------------------------------- 一个简单而又完整的音响系统,从开始到结束起码包括了话筒、调音台、功放、音箱四个单元。
当然,调音师实际使用的音响系统要比此复杂得多,在多路信号输入的时候,除了话筒,还会有DVD 影碟机(或者CD机)、录放音卡座、MD卡座等。
此外,还会用到专业声频处理设备如混响器、延时器、激励器、压限器、扩展器、均衡器、分频器等。
但是,从整个工作流程来看,调音台无疑位于关键和枢纽的位置,起着承上启下的作用,因而调音师的调节便起着至为重要的作用。
一调音台的功能在使用调音台之前,对于调音台的功能我们要有充分的了解。
调音台是专业音响系统中最重要的设备,一套专业音响系统往往是以调音台为核心的。
常用的调音台能同时接受8~24路不同的信号,并分别对这些信号在音色和幅度上进行调整加工处理。
一般来说,调音台有四个主要功能。
第一个功能是对节目信号进行放大。
当各种不同节目源的信号进入调音台后,其不同的信号所需的放大量也不尽相同,所以调音台必须能分别处理不同的信号。
如各种乐器的音乐信号与人声信号在幅度上就不相同,当然就需要分别进行处理。
第二个功能是分别对各种信号进行频率调整(即调音)。
我们知道,不同的信号,由于其频谱分布,谐波成分等方面的原因,形成不同的音色,而建筑物对声音的影响使音色产生很大的变化。
音响师要根据不同的扩音环境,对进入调音台的不同声音信号分别进行加工,使其声音尽可能接近原声。
调音台的每个声道都具有相同的处理手段,如:3段均衡、增益控制器、高通滤波器等。
第三个功能是信号的合并。
调音台将各路信号调整后,要将各种信号合并成标准的左右声道(立体声)形式输出,作为下一级设备的输入信号使用,这是最基本的功能。
第四个功能是分配功能。
调音台除了立体声的主输出外,还能提供两路以上的辅助输出信号,这类信号有两种用途,一是音响室监听或舞台返听;二是做效果器的激励信号用。
也有人把它的功能简单的归纳为:*拾取信号,进行放大;*按需要进行高、中、低音的音调均衡;*将信号按需要送入左右母线或进行编组控制;*对送入辅助母线的信号进行艺术处理;*按要求进行输出控制。
但是,无论怎么表述,其功能都是一致的。
调音师的一切工作都要以调音台的功能为核心来展开。
二调音台的功能分区当我们刚开始接触调音台的时候,很容易会被它面板上花花绿绿、数目众多的旋钮和推杆弄得眼花缭乱和手足无措。
但实际上,每一路的推杆和旋钮的意义都是完全一样的,所以我们只需要集中精力了解一个通道的操作方法就可以通盘掌握一个调音台的使用。
我们通常接触到的调音台都是8路到24路的,4路的较少,而路数最多的却有96路乃至更多的。
但是,不管路数或多或少,调音台对于每一路的控制都分为主控和辅助控制两部分。
辅助信号有独立的输出口,可实现在同一调音台能同时输出两组或者更多的混音信号。
现在,就让我们对调音台的一个通道做一节解剖。
这是一个16路调音台中一路的电路解剖图,信号从左边输入,然后被增益、均衡、音量推予、声像和辅助部分控制,最后从右边输出。
1.信号输入口每一条通道都有一种或几种规格的信号输入口,用于连接系统中的录音机、音源、采样器或合成器等的音频输出口,或者插上动圈、电容、话筒等。
平衡式输入主要用于话筒输入,非平衡式输入则主要用于线路输入。
需要注意的是,在使用电容话筒的时候,48V的电容话筒电源开关必须打开。
2.增益钮(trim)和输入口紧连的通常是一个调节旋钮,我们称之为增益钮(trim),是用来调整信号输入量的,即当信号太强时对其削减,太弱时则对其提升(有时,增益旋钮会被一个衰减按钮“pad”代替,当该按钮按下或抬起时,输入信号即被做一定幅度的衰减)。
增益旋钮是作为声音输入调音台的第一个关口,调整适当,即可保证调音台下一级的处理电路能接收到充分且“干净”的信号。
3.音量推子当增益旋钮设置好以后,你就可以使用通道的音量推子(或者音量旋钮,通常位于调音台面板的最下端)来确定该通道信号发送给总线的音量大小。
音量推子实际上是一个衰减器,用于对该通道的输出信号进行衰减。
当推子位于最下端(或音量旋钮位于最左端)时,信号被无穷衰减,这时,该通道没有信号输出。
4.声像(PAN)旋钮在音量推子的上方,可以发现一个声像(PAN)旋钮,它是用来调整该通道信号在左右音箱之间的立体声位置。
5.哑音(MUTE)和独奏(SOLO)按钮有些台子在音量推子和声像旋钮之间还设计了两个按钮,即哑音(MUTE)和独奏(SOLO)按钮。
哑音按钮可以不用动音量推子,就将混音总线中该通道的信号关闭。
当该通道的输出音量已经被精确调整好、而不想再去碰它时,这个功能显然是很有用的。
当独奏按钮被按下时,则其他独奏按钮没被按下的通道不出声。
6.均衡绝大多数调音台都提供了一定的通道均衡功能。
很多并不是十分专业的调音台所提供的都是分段均衡功能,反映到调音台上即为标有“treble”和“bass”的两个旋钮,当调整这两个旋钮时高于和低于厂家预定频点的信号,即被提升或衰减。
以上也通常被称为两段均衡,而三段均衡则多了一个对中频段(mid)进行提升或衰减的旋钮。
另外一些调音台还增加了一个选择中频点的旋钮,我们称之为半参数中频均衡,而全参数中频均衡不但能选定中央频点,而且还能选择一段频率范围来实施提升或衰减。
7.辅助发送(SEND,也称效果发送)钮一般调音台每个通道都设计了2~6个辅助发送钮。
这些旋钮可以控制该通道信号发送给各辅助输出口(AuxSEND)的信号量,几个通道的信号可以通过辅助旋钮同时辅出到一个辅助口。
当辅助输出口连接了效果器后,则由辅助口输出的信号通过效果器处理后,由效果器的输出口返回至调音台的辅助返回输入口(AuxRETURN),然后同总线信号进行混合。
控制辅助信号返回量的旋钮一般被安排在调音台右边的总线控部分。
在现场录音中,辅助口也可用于连接耳机放大器以供多个歌手对乐曲同时监听。
8.磁带/线路(Tape/Line)的切换开关为多轨录音系统设计的大型调音台每一个通道都有一个磁带/线路(Tape/Line)的切换开关。
这个开关可以决定每一个通道的输入源是话筒/线路输入源还是多轨机的各轨独立输出。
当进行多轨录音时,这个开关应放置在线路输入状态;录音完成后,对多轨信号进行缩混时,这个开关应放置在磁带输入状态,这时,各通道推子实际上是调节多轨机各轨信号输出到立体声总线的信号量。
9.断点插入口(INSERT)有的调音台其各通道除了具有上述所讲的输入口外,还有一个断点插入口(INSERT),用于连接l/4英寸的立体声插头(分为头-Tip、环-Ring、套管-Sleeve三个部分)。
当该口没有插头接入时,该通道信号按上述流程经调音台各部分进行处理;当有插头接入时,该通道的输入信号被断开,由插头的Tip部分发送给外部效果器,经处理后的信号由Ring部分返回至该通道,然后再进行增益、均衡、声像、音量等调节最后输出至调音台的立体声总线。
像激励器、压限器等一般采用这种方式与调音台连接。
用这种方式可使效果器只对某一通道信号进行处理而不必使用效果发送及返回控制。
10.总线控制最终,由各通道输出的信号混合在一起,然后进入立体声总线。
总线控制部分一般有控制左/右声道的两个(或一个)主音量推子、调整效果返回量的控制钮、耳机音量的输出控制钮、辅助输出口音量控制钮(辅助输出口输出的信号是部分或全部通道的混合信号)。
关于辅助输出的各种灵活运用,在此暂无篇幅做更多的讲解。
11.UV指示器一个调音台一般会有两个或更多VU(V olumeUnit的缩写,意思为音量指示)指示器。
有的指示器是那种老式的指针表,有的则是LED(发光二极管)方式的电平表。
有的调音台可以通过切换用一对指示器显示不同总线及通道的电平;有的则设计成每个通道及总线都有自己的VU指示器。
三调音台的调音技巧调音台的功能和功能分区我们都有了明确的了解,那么,下一步我们就可以对调音台进行具体调节了。
调音技巧有许多方面,但总结起来主要是音质补偿、音量调整以及声音信号的艺术加工,这里主要讲前两者。
1.音质补偿调音台的音质补偿是为了结合声源进行加工,不仅是技术性的也是艺术性的,而且要与听众的听觉心理结合起来。
音质补偿就是运用音质补偿器,调整各频段的中心频率来改变声音的音色。
音质补偿必须遵循下列原则。
(1)低音补偿16Hz~64Hz为最低音,现有乐器所能奏出最低音的是管风琴,它可奏出16Hz,这样低的频率人耳一般是听不到的,但是身体可以感受到;从20Hz~64Hz人耳是能听到的,但是必须使用高保真设备才能播放出来。
从63Hz~250Hz才是低音区,它是我们低音补偿的重中之重,这一频段对音乐非常重要,它是音乐的基础,低音节奏型乐器均属于这一频段,这类乐器音质调整的好坏,决定着音乐骨架是否完整。
因此,低频特性要用平线,这样可以使声音丰满而自然,当然,也可根据乐器的要求和喜好来补偿。
(2)中音补偿从250Hz~2000Hz为中低音区,这一频段在传输和录音过程中最不易受到损失,是声音的骨干力量。
2000Hz~4000Hz为中高音区,这一频段对声音的清晰度与明亮度有重要贡献,也是我们最重要的调控对象。
如果声音混浊、音色太暗可提升这一频段,声音过硬时可以进行衰减使它柔软,声音发闷时可以提升使它明亮,但是,提升过多则声音会刺耳。
语言或歌声通常都要调整这一频段。
(3)高音补偿从4000Hz~8000Hz为高音区,对高音区可以保持平线特性,保持平线特性时声音的自然度好。
也可根据乐曲内容和声源特性来进行相应地衰减或提升,但是千万要注意的是,无论衰减或提升都要适度而不能过多,否则声音会不自然甚至出现金属声。
8000Hz以上为最高音区,这一频段对音色有重要贡献,也属于我们的调控对象,可结合声源的音色进行适当的补偿。
人耳对音色的感觉是比较灵敏的,它能直接判别声音是否逼真。
如果对音色处理不好,不但会使声音单调,枯燥乏味,而且还人会使乐器或者演唱产生严重的失真,因此不可忽视音色处理即声音补偿的重要性。
具体到歌手演唱,对于男声来说,大多数人的声音比较低沉,缺少高音,为提高演唱的清晰度,一般可对3kHz的频率万分进行补偿;对于女声来说,高音又显得过多,声音发“尖”,为使声音宏亮,不至于太刺耳,一般可对400Hz频率成分进行补偿。
由此可见,音质补偿的原则应该是平线、适度和必要。
如果声音是真实自然的话,保持平线,而一旦有必要则必须进行适度的调整。
不论对哪一频段进行补偿都需结合节目内容和听觉效果,同时还要配合音量调整,以达到总体上的平衡。
实际上,我们可以知道,我们所进行的音质补偿其实主要都是在围绕着上图的均衡(即通道均衡)来进行。
