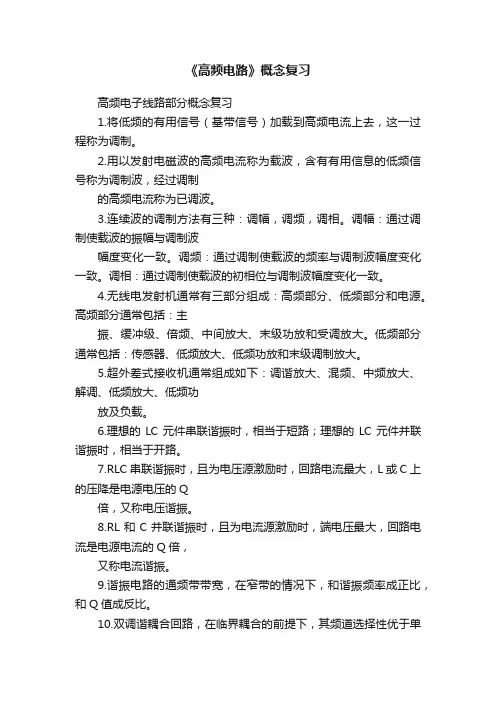

《高频电路》概念复习
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
高频电子线路部分概念复习
1.将低频的有用信号(基带信号)加载到高频电流上去,这一过程称为调制。
2.用以发射电磁波的高频电流称为载波,含有有用信息的低频信号称为调制波,经过调制
的高频电流称为已调波。
3.连续波的调制方法有三种:调幅,调频,调相。调幅:通过调制使载波的振幅与调制波
幅度变化一致。调频:通过调制使载波的频率与调制波幅度变化一致。调相:通过调制使载波的初相位与调制波幅度变化一致。
4.无线电发射机通常有三部分组成:高频部分、低频部分和电源。高频部分通常包括:主
振、缓冲级、倍频、中间放大、末级功放和受调放大。低频部分通常包括:传感器、低频放大、低频功放和末级调制放大。
5.超外差式接收机通常组成如下:调谐放大、混频、中频放大、解调、低频放大、低频功
放及负载。
6.理想的LC元件串联谐振时,相当于短路;理想的LC元件并联谐振时,相当于开路。
7.RLC串联谐振时,且为电压源激励时,回路电流最大,L或C上的压降是电源电压的Q
倍,又称电压谐振。
8.RL和C并联谐振时,且为电流源激励时,端电压最大,回路电流是电源电流的Q倍,
又称电流谐振。
9.谐振电路的通频带带宽,在窄带的情况下,和谐振频率成正比,和Q值成反比。
10.双调谐耦合回路,在临界耦合的前提下,其频道选择性优于单调谐回路。
11.高频小信号放大电路的主要性能指标是:1.增益;2.通频带;3.选择性;4.稳定性;5.噪
声系数。
12.负载为谐振回路的放大器,称谐振放大器。
13.高频放大器的稳定性和BJT的反向传输能力有关。
14.谐振回路与放大器和负载间常采用抽头连接,其作用如下:1.在一定范围内,可调节谐
振频率点;2.在一定范围内可调节Q值得大小;3.在一定范围内可调节负载使其达到或接近功率匹配。
15.高频放大器常采用共射-共基组合电路提高放大器的稳定性。
16.非线性元件的特性:1.伏安特性的非线性;2.频率变换作用;3.不满足叠加原理。
17.线性时变参量电路主要有:时变跨导电路、模拟乘法器电路和开关函数(二极管)电路。
18.分析非线性电路的方法主要有:图解法、幂级数法和折线近似法等。
19.变频器的主要指标:1.变频增益;2.失真和干扰;3.选择性;4.噪声系数。
20.二极管混频器主要是:平衡混频器和环形(双平衡)混频器。优点是:组合频率较少、
动态范围大、噪声小、本振电压无反向辐射、无源等,缺点是增益较小。
21.高频功率放大器通常相对带宽较小,故通常工作在丙类放大状态下,其电流流通角小于
180°电角度,旨在获得较高的效率和提供较大的输出功率。
22.分析高频功率放大器通常采用近似的折线分析法,即将电子器件的特性理想化,用简单
解析式代替。优点是计算简单,概念清楚;缺点是准确度较低。
23.丙类谐振功放的集电极电流是余弦脉冲电流,其大小取决功放的工作状态,当工作在欠
压和临界状态时,大小基本不变;当工作于过压状态时,电流变小。对工作状态有影响的因素包括:负载、集电极偏置电压、基极偏置电压和输入电压。
24.在其他参数不变的情况下,升高集电极电源电压,工作状态由过压向欠压变化;降低集
电极电源电压,工作状态由欠压向过压变化。
25.在过压状态下,集电极电流和电压之间是线性关系,在欠压状态下,集电极电流呈恒流
特性。
26.调制的原因:1.若将低频信号直接发射,天线尺寸过大;2.信号相对带宽太大,无论发
射端还是接收端调谐回路难以达成;3.接收机无法区分多个发射端的信号。
27.调幅的方法:1.低电平调幅:①平方律调幅,②斩波调幅;2.高电平调幅:①集电极调
幅,②基极调幅。
28.调幅波:使载波的振幅变化与调制波振幅变化一致。调频波:使载波的频率变化与调制
波振幅变化一致。调相波:使载波的初相位变化与调制波振幅变化一致。
m,其比值通常小于等于1,若大于1,29.调幅波的包络振幅和载波振幅之比称为调幅度
a
则称过度调制。
30.调幅波的频带宽度为调制信号最高频率的2倍。
31.调幅波的输出功率随调制度的增大而增大。
32.单边带通信的主要优点是频带可节约一半,同时可节省发射功率。其缺点是收发设备复
杂,技术要求高。
33.集电极调幅器就是在丙类功放的基础上改变集电极电压来实现调幅,因此集电极调幅器
必须工作在过压状态下。集电极调幅器的主要优点是集电极效率高,缺点是需要较大功率的调制源。
K(检波效率)2.等效输入电阻34.二极管包络检波器的主要性能指标是:1.电压传输系数
d
R 3.失真:①惰性失真②负峰切割失真③非线性失真④频率失真。
id
35.同步检波器用于对载波被抑制的双边带或单边带信号进行解调。它的特点是必须在接收
端外加一个频率和相位都与被抑制的载波相同的电压。
36.调角波包含调频波和调相波,两者都是调节载波的相角,故波形和数学表达式非常相似。
其区别是:调频波的相移和调制频率有关,且成反比。调频波的频移与调制波的幅度成正比。调相波的相移与调制波的幅度成正比,调相波的频移与调制频率有关,成正比。
37.调频波的频带宽度近似不变,而调相波的频带宽度与调制频率成正比,故变化范围较大,
这是调相波无法广泛应用的主要原因。
38.鉴频的方法主要有三类:第一类鉴频方法:先进行波形变换,将FM波变换成FM-AM波,
然后用包络检波器解调;第二类鉴频方法:单位时间内对调频波过零点计数,故称脉冲计数式鉴频;第三类鉴频方法:利用移相器和与门配合,使相移与频移成比例,称符合门鉴频器。
39.调频方法有两类:1.直接调频,通过改变振荡器谐振回路的参数,使之产生频移,达到
调频的目的。2.间接调频,对调制信号积分,用其调相,从而达到调频的目的。
40.反馈控制电路主要有:1.自动增益控制电路,用于接收机,维持输出的近似恒定,不收
输入变化的影响。2.自动频率微调电路,用于维持电子设备工作频率的稳定。3.锁相环路,用以锁定相位,从而可以实现多项功能。
