弱电系统深化设计图纸的若干说明
图纸深化要求
总述机电安装工程施工中采用深化设计不仅可以提高工程的品质,解决原设计图与实际相矛盾的问题,实现业主对功能上的更进一步要求;重点部位(如机房、样板房等)通过细化详图或者大样图向施工人员技术交底更明确,便于施工质量的控制;便于施工单位加强材料、设备的选型(产品的品牌、节能、环保、运行成本、使用寿命、维修率、科技含量、性能的稳定程度及业主的要求等方面),便于预算、采购、二次运输、保管等各环节成本进行有效控制。
同时可大大提高施工技术人员综合素质。
实现深化设计意图必须有切实可行的施工组织设计或施工方案、严格的工艺纪律支撑,对易出现问题、较重要的部位,通过深化~实施一发现问题再深化,持续改进深化设计的工作质量以确保工程质量全过程控制处于受控状态。
1:深化图设计的工作流程及要求(以商务酒店为例)现在大型商务酒店工程大多实行建筑机电系统设计深化与施工为一体的工程总承包模式,要求机电安装施工单位对招标图纸进行深化再设计,经业主或业主聘请的专家(如咨询公司专家、机电工程顾问、声学环保顾问、酒店管理顾问、精装顾问等)审核和原设计单位批准后才能投入施工,通常深化设计工作流程和要求如下:1.1工作流程成立深化设计小组——明确设计思路——设计参数的收集(熟悉建筑图、精装图以及功能区划分,领会业主方的技术要求,了解关键设备及材料的型号规格、安装工艺要求等)——提出深化设计大纲——各专业互相提供设计参数并提出配合条件——绘制各专业深化设计图纸——各专业深化图纸送业主和顾问审批——审批通过后绘制机电综合图——机电综合图与精装修核对无误后送业主和顾问审核——原设计单位批准——审批通过后打印施工图并分发各专业施工班组——对现场施工人员进行设计和施工交底——配合施工及对施工过程中发现的问题及时反馈和修改图纸——绘制竣工图1.2要点说明(1)根据工程特点、合同范围、专业内容确定深化设计的人员,组成深化设计小组,会同项目总工程师、施工经理共同制定深化设计、施工工作计划,确保设计、施工的连续性。
弱电施工图、弱电深化图设计注意事项
90m 信息点与电源
插座外沿水平间距 200mm 要注明。
3 . 5 . 5 . 5 有线电视系统中要说明采用 860MHZ 双向邻频传输方式,集中分支分 配器方式,电视终端电平水平及图像显示等级,有线电视机房位置等。
3 . 5 . 5 . 6 公共广播系统中要说明背景音响与消防应急广播场声器兼容,
接入层网络交换机设置,数据信息点配置原则、总点数,无线接入网、机房位置等说明。
3 . 5 . 5 . 4 综合布线系统要根据工作区、水平配线子系统、垂直子线子系统、设备 间、管理、建筑群子系统等说明。丰配线架、楼层配线架设置,水平线缆类别、垂直干线光
缆、大对数铜缆,配线架卡接式、模块式等均要说明。水平线缆不超过
方案设计后经评审
进入初步设计,初步设计后经评审进入施工图设计,施工图设计文件经有关部门质量审查,
然后进入施工招投标,由施工单位 ( 系统集成商 ) 进行深化设计,则设计过程基本完成。
在施工过程中,如建筑装修、功能调整,再作局部修改和完善。
目前, 由于种种原因, 除少数工程项目按上述步骤操作外, 大量的工程项目的智能化系
3 . 4 主要设备及材料表主要问题 不完整;
设备主要技术性能指标未注明;
数量与图纸有出入;
一般不允许注明设备产品型号,但有关规定存在矛盾。
有的单位认为设计投标文件中有设备配置清单, 致设计文件不完整。
则设计文件中就不出主要设备及材料表, 以
3 . 5 设计施工总说明主要问题
设计施工总说明是一张十分重要的图纸, 任何人看过这一张图纸则对整个工程项目的智 能化系统有全面了解,但部分单位设计人员对此不够重视,以致存在较多问题。
¼¸ºÎѧÔòÊÇ×îÔ翪ʼ±»ÈËÃÇÑо¿µÄÊýѧ·ÖÖ§£®Ö±µ½16ÊÀ¼ÍµÄÎÄÒÕ¸´ÐËʱÆÚ£¬µÑ¿¨¶û´´Á¢Á˽âÎö¼¸ºÎ£¬½«µ±Ê±ÍêÈ«·Ö¿ªµÄ´úÊýºÍ¼¸ºÎѧÁªÏµµ½ÁËÒ»Æ𣮴ÓÄÇÒÔºó£¬ÎÒÃÇÖÕÓÚ¿ÉÒÔÓüÆËãÖ¤Ã÷¼¸ºÎѧµÄ¶¨Àí£»Í¬Ê±Ò²¿ÉÒÔÓÃͼÐÎÀ´ÐÎÏóµÄ±íʾ³éÏóµÄ´úÊý·½³Ì£®¶øÆäºó¸ü·¢Õ¹³ö¸ü¼Ó¾«Î¢µÄ΢»ý·Ö£®Ê±ÊýѧÒÑ°üÀ¨¶à¸ö·ÖÖ§£®´´Á¢ÓÚ¶þÊ®ÊÀ¼ÍÈýÊ®Äê´úµÄ·¨¹úµÄ²¼¶û°Í»ùѧÅÉÔòÈÏΪ£ºÊýѧ£¬ÖÁÉÙ´¿Êýѧ£¬ÊÇÑо¿³éÏó½á¹¹µÄÀíÂÛ£®½á¹¹£¬¾ÍÊÇÒÔ³õʼ¸ÅÄîºÍ¹«Àí³ö·¢µÄÑÝÒïϵͳ£®ËûÃÇÈÏΪ£¬ÊýѧÓÐÈýÖÖ»ù±¾µÄĸ½á¹¹£º´úÊý½á¹¹£¨Èº£¬»·£¬Óò£¬¸ñ¡¡£©¡¢Ðò½á¹¹£¨Æ«Ðò£¬È«Ðò¡¡£©¡¢ÍØÆ˽ṹ£¨ÁÚÓò£¬¼«ÏÞ£¬Á¬Í¨ÐÔ£¬Î¬Êý¡¡£©Êýѧ±»Ó¦ÓÃÔںܶ಻ͬµÄÁìÓòÉÏ£¬°üÀ¨¿Æѧ¡¢¹¤³Ì¡¢Ò½Ñ§ºÍ¾¼ÃѧµÈ£®ÊýѧÔÚÕâЩÁìÓòµÄÓ¦ÓÃÒ»°ã±»³ÆΪӦÓÃÊýѧ£¬ÓÐʱÒà»á¼¤ÆðеÄÊýѧ·¢ÏÖ£¬
关于弱电深化设计施工图分析与深化设计建议
关于弱电深化设计施工图分析与深化设计建议中央城市1-8楼项目弱电设计深化之施工图分析与建议二〇一五年十月八日目录一、施工图的完整性分析 (3)二、分项对施工图纸进行分析 (3)1、设计说明 (3)2、楼宇可视对讲系统图 (3)3、闭路电视监控系统图 (3)4、停车场系统图 (3)5、背景音乐及公共广播系统图 (3)6、多媒体信息发布系统图 (3)7、施工平面图 (4)8、清单与图纸对照 (4)9、图纸与清单工程量对照 (4)10、清单配置 (4)三、设计及验收规范采用建议 (4)四、各子系统技术规格和要求(建议设计) (5)特别说明 (5)综合布线系统 (5)有线电视系统(深化设计建议) (5)闭路电视监控系统 (6)可视对讲系统 (9)停车场管理系统 (10)巡更系统 (11)电梯对讲系统技术要求 (11)五、综合建议 (12)关于弱电设计深化图纸分析与建议综合查阅审核投标单位关于小区智能化图,需要完善内容较多,分项各举例1个,主要如下,以便于明确施工图深化工作方向。
一、施工图的完整性分析本弱电设计中在图纸设计专业程度上,有如下严重缺陷:无设计说明之图例,对设备无清单及功能表述;室外摄像机基础大样及接地图门禁系统设备接线图弱电防雷系统图操作台及电视墙尺寸图相关设备缺少对其技术参数、功能、生产厂家、地址等进行描述。
即主要设备清单,明确注明所选设备和材料产地、厂商、品牌、规格、质量等级等。
二、分项对施工图纸进行分析以分项工程图纸为例,每项列举存在的技术问题,列举如下:1、设计说明监控系统中要求控制线和电源线采用RVV2*1.0软线,摄像机云台的控制线为信号线,故为RVVP2*1.0,而非RVV2*1.0;门禁系统应该与消防系统实现联动功能,此设计无此功能。
2、楼宇可视对讲系统图提供的系统图与清单不能匹配,如清单中有IP转换器转换器、管理电脑,而系统图中无没有IP转换器转换器。
3、闭路电视监控系统图球形摄像机标注错误,球形摄像机控制线为RVVP2*1.0,而非RVV2*1.0;设计矛盾,前端共112路摄像机,供需配置7台硬盘录像机,设计中采用16路多功能切换器对其进行切换,在一台显示器上显示,故不需要电视墙上的7台显示器,出现设计矛盾及资金的浪费;4、停车场系统图系统图错误,收费机电脑未连接至管理中心。
弱电图纸深化设计方案
弱电图纸深化设计方案弱电图纸深化设计方案一、设计目标:在弱电配电系统建设中,为了保证弱电设备的正常运行和系统的可靠性,需要进行弱电图纸深化设计。
深化设计的目标是确保弱电设备在规定的参数范围内工作,满足用户的需求,并考虑到系统的可维护性和扩展性。
二、设计内容:1. 弱电配电系统的总体布局在总体布局中,要考虑到弱电设备的分布和布线,保证弱电线缆的短距离,减少信号传输的损耗。
2. 弱电设备的选型和配置根据项目需求,进行弱电设备的选型和配置,包括路由器、交换机、无线AP等设备。
要考虑设备的性能、功能、可靠性等因素,确保设备能够满足系统的需求。
3. 弱电线缆的选择和布线选择合适的弱电线缆进行布线,考虑到传输速率、传输距离、抗干扰性等因素。
在布线时要避免与强电线路的交叉和并行,并根据设备的分布情况,合理规划线缆的走向和接头的位置。
4. 弱电机柜的设计和安装根据设备数量和布线情况,设计合适规格和结构的弱电机柜,确保设备的安全和整洁。
在安装机柜时要注意通风和散热,以及保证设备之间的空间并排布局,方便维护和操作。
5. 弱电设备的电源和接地设计为弱电设备提供稳定可靠的电源,保证设备的正常工作。
同时,要进行接地设计,确保设备和线缆的安全,减少干扰和损坏。
6. 弱电设备的保护和监控根据系统需求,设计弱电设备的保护和监控方案,包括电源保护、接地保护、网络监测等,确保系统的安全性和可靠性。
三、设计考虑因素:1. 设备的性能和可靠性:选择具备良好性能和可靠性的设备,确保设备的稳定和长期使用。
2. 线缆的规格和材质:选择合适规格和材质的线缆,根据设备的传输速率和距离要求,以及环境的需求。
3. 布线的规划和走向:根据设备的分布情况,合理规划线缆的走向,避免与强电线路的交叉和并行。
4. 电源和接地的设计:保证弱电设备的稳定供电和良好的接地,减少电源干扰和设备损坏的可能。
5. 系统的维护和扩展性:考虑到系统的维护和扩展,设计合理的布线和设备安装方案,方便后续的维护和更新。

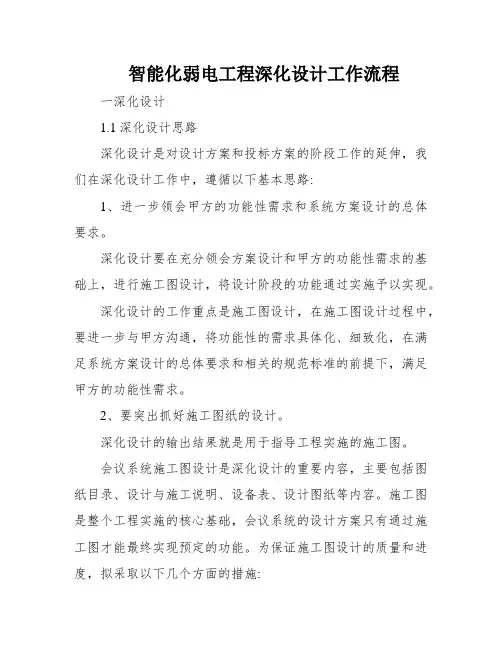

智能化弱电工程深化设计工作流程
智能化弱电工程深化设计工作流程一深化设计1.1深化设计思路深化设计是对设计方案和投标方案的阶段工作的延伸,我们在深化设计工作中,遵循以下基本思路:1、进一步领会甲方的功能性需求和系统方案设计的总体要求。
深化设计要在充分领会方案设计和甲方的功能性需求的基础上,进行施工图设计,将设计阶段的功能通过实施予以实现。
深化设计的工作重点是施工图设计,在施工图设计过程中,要进一步与甲方沟通,将功能性的需求具体化、细致化,在满足系统方案设计的总体要求和相关的规范标准的前提下,满足甲方的功能性需求。
2、要突出抓好施工图纸的设计。
深化设计的输出结果就是用于指导工程实施的施工图。
会议系统施工图设计是深化设计的重要内容,主要包括图纸目录、设计与施工说明、设备表、设计图纸等内容。
施工图是整个工程实施的核心基础,会议系统的设计方案只有通过施工图才能最终实现预定的功能。
为保证施工图设计的质量和进度,拟采取以下几个方面的措施:(1)、施工图设计方针在工程启动后,进入实施阶段的深化设计,通过与布局、建筑、室内设计等各专业的深入交流和配合,绘制深化设计施工图纸。
要按照会议系统方案设计的尺度和技术要求,按照与总承包方和各分包专业配合的设计深度进行施工图设计。
(2)、施工图设计过程控制运用工程管理的方法,对本阶段的设计质量和计划进度予以控制。
在施工图设计阶段,原则上应按照方案设计和招标标准进行,必须加强对设计变更的控制监督,堵塞由于不合理的修改变更而提高工程造价。
设计人员深入施工现场,同相关专业相关人员一同跟踪对设计的具体施工,当发现设计与实际有差别,要及时征得监理人员同意进行更改,并由经济人员检查实际费用的增减,控制在投资范围内。
并在多层次方位对方案比较,找出最佳的建设方案。
(3)、充裕运用多年来积累的过程施工经历因为施工图的能力是在现场长年磨炼出来的,图纸的实施必须有现场技术指导的配合,将初始方案的意图一直贯彻下去,直至峻工。
所以在选择施工图设计人员时,我公司会委派具有多年的施工现场经验的施工图设计师,在充分理解设计方案的基础上,深入分析施工工艺的细节构成以及与其它专业的配合细节,让设计方案的创意、构想能够在现有工艺、材料、施工水平的条件下得以实施。
弱电深化设计文件的深度界面及制图要求内容
关于深化设计文件的深度要求一、编制目的为便于项目经理的工程实施,减少弱电总包项目设计深度不够造成的偏差和错误,提高图纸的可实施性,特明确深化设计文件的深度要求。
二、参考依据国家关于《建筑工程设计文件编制深度规定》(2008年版)的文件;市数字监控设计图标图例-2016.9三、阶段定义深化设计是指项目中标后,为指导现场实施,并用于设备采购而制作实施阶段文件的过程,输出结果文件包含施工图纸(蓝图或业主方签字认可的白图)、深化设备清单、深化设计方案等。
四、深化设计的容及深度要求(1)深化设计清单深化设计清单应包含设备名称、产品型号、品牌、原合同数量、深化设计准确数量、产地、联系人、规格说明等,其中黑体部分作为采购要素必须在清单中注明。
1、深化设计中所有产品的型号一定要与厂商确认准确,设备的外形和大致安装方式确保自己清楚,具有可实施性。
2、清单数量和组成和系统图反应必须一致,包含型号和数量在图纸上尽可能有体现。
3、深化设计清单需在原投标文件基础上进行,规划中保留原合同清单和数量,增加深化设计数量容。
为不至于增加公司物料库的物料代码数量,对于专业厂商或项目特用的辅材、附件、元器件、定制件,可以不做详细的要素说明。
(2)图纸点表在深化设计中,为便于数量的复核,应依据需要,编制包含BA、门禁、报警、监控、综合布线等系统在的点表。
点表应反映楼层分布、设备容和数量;点表的统计应采用和保留计算公式,以便于后续调整。
不同系统的点表格式可参照如下例:1、视频监控点表(示例)XXXX项目网络型数字视频安防监控系统前端布点表2、楼宇自控点表(示例)XXXX项目BA系统改造(复原后)控制点数表3、综合布线点表XXXX项目结构化综合布线前端布点表4、门禁点表XXXX项目门禁设备前端布点表(3)施工图纸投入项目实施的图纸,应该是受业主方认可的施工蓝图或签字白图。
弱电总包项目施工图纸应包含以下容:➢图纸目录;应包含图名,图号,图幅,版本号,总数和数编号;➢施工设计说明;施工设计说明应包含项目介绍、参考依据、系统组成、分系统设计要求及注意事项(含配电要求),主要设备技术要求,防雷及接地保护等(尤其关注机房及弱电间);与相关专业的技术接口要求。
弱电施工图设计深度建议
弱电施工图深化设计深度要求一、图纸目录说明图纸目录图例设计说明各系统系统图消防/安保机房、电信机房等机房大样图各层管井大样图各层平面图三、深度要求1. 综合布线系统设计图:1)综合布线系统图:a.标明系统的组成及网络结构;b.明确电信及IT机房的位置、电话网络连接部件配置;c.注明线槽材质、规格;传输线缆的选择及敷设要求;d.配线架、交换机、程控交换机、光端机、机柜等设备的型号、规格,及各设备间的连接关系。
2)综合布线平面图:a.图中表现该层上楼层配线箱的编号、位置、标高、安装方式;b.末端电话网络插孔的布置位置;c.线槽和管路的规格、走向、标高和敷设方式;线缆的规格、走向;d.弱电井的位置及井内设备材料布置示意;e.明确电信机房及IT机房的位置。
3)电信机房及IT机房大样图:标明设备平面布置位置,机柜设备尺寸,桥架敷设方式及走向。
2.视频监控系统设计图:1)视频监控系统图:a. 图中应标明系统的组成及网络结构;b. 明确安保机房的位置;c. 注明线槽材质、规格;传输线缆的选择及敷设要求;d. 监视器、矩阵主机、硬盘录像机、视频分配器、机柜等设备的型号、规格,及各设备间的连接关系.e. 电源的供给方式,接地及接地电阻要求。
2)视频监控平面图:a. 图中表现该层上安防层柜的编号、位置、标高、安装方式;b. 各摄像机的安装位置;c. 线槽和管路的规格、走向、标高和敷设方式;线缆的规格、走向;d. 弱电井的位置及井内设备材料布置示意;e. 明确安保机房的位置.3)摄像机安装大样图:图中标明各种摄像机的安装工艺,及接线方式。
3.门禁系统设计图:1)门禁系统图:a. 图中应标明系统的组成及网络结构;b. 明确安保机房的位置;c. 注明传输线缆的选择及敷设要求;d. 门禁主机、发卡机、读卡器、出门按钮、电控锁等设备的型号、规格,及各设备间的连接关系;e. 与视频监控系统的联动逻辑关系;f. 电源的供给方式,接地及接地电阻要求.2)门禁平面图:a. 图中表现该层上安防层柜的编号、位置、标高、安装方式;b. 各门禁点的安装位置;c. 线槽和管路的规格、走向、标高和敷设方式,线缆的规格、走向;d. 弱电井的位置及井内设备材料布置示意;e. 明确安保机房的位置.3)门禁安装大样图:图中标明门禁控制器、读卡器、出门按钮、电控锁的安装高度,管线规格及连接方式。
弱电智能化深化设计施工图审图要点
弱电智能化深化设计施工图审图要点本文旨在介绍弱电智能化深化设计施工图审图的背景和目的。
弱电智能化深化设计施工图审图是在施工图设计过程中,对弱电智能化系统的设计方案进行审查和确认,以确保施工图的准确性和合规性。
随着科技的发展,弱电智能化系统在建筑领域中的应用越来越广泛。
这些系统包括但不限于通信、网络、安防、智能家居等方面,具有提高建筑物智能化程度、提升效率和安全性的作用。
因此,在设计施工图时,审图人员需要对弱电智能化系统的设计方案进行审查,以确保系统的可行性和符合相关法规和标准。
同时,审图还有助于减少施工过程中的错误和纠正成本,并提前发现和解决可能存在的问题。
通过本文的介绍,施工图审图人员将了解到弱电智能化深化设计施工图审图的重要性和目的,为他们在审图过程中提供指导,并确保施工图的质量和合规性。
弱电智能化深化设计是指在建筑物或工程中,对弱电系统进行进一步的设计和规划,以实现智能化管理和控制。
弱电系统包括但不限于电力照明系统、通信系统、安全监控系统和建筑自动化系统等。
弱电智能化深化设计的范围涵盖了以下方面:系统集成:弱电智能化深化设计需要将各个弱电系统进行集成,确保它们之间的互联互通。
这可以通过设计合适的网络架构、通信协议和接口来实现。
同时,弱电智能化深化设计还需要考虑与其他建筑系统的集成,如空调系统、供暖系统等,以实现全面的智能化控制。
设备选型:在弱电智能化深化设计中,需要根据项目需求和技术要求选择合适的设备和组件。
这包括但不限于选择适合的传感器、控制器、通信设备和监测设备等。
设备的选型应考虑其性能、可靠性、兼容性以及成本等因素。
网络架构设计:弱电智能化深化设计需要合理规划和设计网络架构,确保系统的稳定性和可靠性。
这包括确定网络拓扑结构、布置网络设备和设置网络安全措施等。
网络架构设计应考虑到系统的扩展性和未来的升级需求。
自动化控制设计:弱电智能化深化设计需要考虑实现自动化控制的方案和策略。
通过合理设计控制算法和逻辑,可以实现智能化的监测、调节和控制。
弱电工程深化设计指南
弱电工程深化设计指南一、引言弱电工程是现代建筑中不可或缺的一部分,负责建筑物内部的通信、网络、安全监控等弱电系统的设计与实施。
本文将介绍弱电工程深化设计的指导原则和方法,以帮助工程师在实践中提高设计效率和质量。
1.明确工程目标在深化设计前,需要明确工程目标和需求。
包括确定弱电系统的功能、性能指标、安装位置、工程量等,并制定相应的技术要求和流程。
2.系统集成弱电系统通常由多个子系统组成,如通信系统、网络系统、安全监控系统等。
在深化设计前,需对各子系统进行综合考虑和集成设计,确保系统之间的兼容性,减少冲突和矛盾。
3.选材与设备选择根据弱电系统的功能和要求,选取合适的材料和设备。
要考虑设备的性能、可靠性、适用性、扩展性等因素,确保其能够满足工程需求,并保持与其他设备的兼容性。
4.布局设计弱电系统的布局设计影响着整个工程的效果和运行维护。
在深化设计时,需要合理布置设备和线缆路径,保证系统的工作稳定性和可维护性。
同时,要考虑设备之间的空间要求,合理安排设备间距,方便维修和调试。
5.线路规划弱电系统的线路规划是设计的核心内容之一、在进行深化设计时,需要根据不同子系统的要求和功能,合理规划线缆路径和线缆类型,确保信号传输的质量和稳定性。
同时,要避免线路交叉干扰,减少信号丢失和干扰的可能。
6.安全设计在进行深化设计时,要注重弱电系统的安全性。
采用合适的安全措施和设备,如电池备份、防雷设备、自动断电等,防范电力波动、雷击等意外情况,并确保系统的可靠性和稳定性。
7.检测和测试在深化设计完成后,需要进行充分的检测和测试,确保系统的性能和质量。
包括对各子系统的功能、设备的运行情况、线缆的连接质量等进行检测和测试,及时发现和解决问题。
8.文档编制深化设计完成后,需编制相应的设计文档,包括设计图纸、材料清单、施工方案等。
这些文档对于后续施工和验收起到重要的指导作用,应准确、完整地记录设计内容和要求。
三、总结弱电工程深化设计是一个系统性的工作,需要充分考虑各个子系统的功能和要求,并进行综合设计和集成。
弱电安装工程深化设计、图纸会审与技术交底方案
弱电安装工程深化设计、图纸会审与技术交底方案1、深化设计方案整个深化设计过程将由项目工程师负责管理并有组织、有领导、有步骤地进行,并按照系统的性质、规模大小、重要程度、特殊要求等进行设计,设计过程实行多级、多次的审核制度。
对于涉及面广、设计人员不能定案的问题,应由项目组和施工单位共同协商解决办法。
图纸正式出图前将进行由业主、设计人员、施工人员参加的图纸会审,会审结果应形成纪要,由甲方、设计、施工三方共同签字,作为施工图的补充技术文件。
深化设计的最终成果直接体现在施工图纸上。
2、图纸会审方案图纸会审是技术准备工作的核心,任何技术差错和隐患都可能引起人身安全和质量事故,造成生命财产和经济的巨大损失,因此作好图纸的会审工作对减少设计失误,保证设计质量具有重要作用。
向各个专业的系统工程师下达设计任务计划书,明确设计内容、范围、工期系统工程师核对设计院图纸与设备材料清单,定期提交设计报告,如期提交设计说明书、系统设计图纸、工程施工图纸、系统组态文件。
项目技术负责人定期检查系统工程师的设计报告,协助系统工程师解决在设计过程中发现的各种问题,确保深化设计作业如期完成。
如有必要,可以通过项目经理与建设单位、设计单位进行沟通,保障设计方案满足用户需求。
项目技术负责人对设计说明书、系统设计图纸、工程施工图纸、系统组态文件等进行处审,最终确认满足标书与合同要求后,上报项目指挥部。
技术负责人经过审查,确认可行并且同意后,返还给项目经理。
项目经理将全套的设计资料提交甲方。
甲方对设计内容进行评审,最终同意后,签发给弱电施工中标单位。
智能弱电中标单位根据已经通过的设计方案展开下一步的工作。
3、技术交底方案施工前的技术交底,主要指施工单位内部设计工程师与现场工程师、现场工程师与施工班组长之间的技术交底。
技术交底的主要内容包括:施工中采用的新技术、新工艺、新设备、新材料的性能和操作使用方法,预埋部件注意事项;技术交底应做好记录。
弱电深化设计的必要性
2. 通常的做法
1)由施工中标单位设计 这种做法看似节约了设计费用,但是从整个工程的实际来看,反而增加了投资。 因为:
�
通常弱电施工单位入场较晚,项目上的许多专业的各个接口、界面等已经 大部分成型,要结合弱电系统实际需要进行调整的难度加大,会造成许多 返工,浪费投资;
�
进行无法控制其投资,由于施工单位通常是低价中标,在进行施工设计时, 会按照怎么有利于获得更大利润的角度进行设计,建设方的实际需求站在 了第二位。就可能造成系统不符合建设方的实际需要、不完善和投资的扩 大。使得花了钱,却不实用;
第十一设计研究院有限公司 2010-6-30
第 6 页 共 6 页
第 2 页 共 6 页
院实际情况进行优化。 7) 公共显示系统:有系统图,无平面施工图纸。需要结合医院细化。 8) UPS 系统:提出了设计思路,无具体设计方案、系统和平面施工图纸, 无 UPS 负荷计算等,需要二次深化。 9) 会议系统:仅有简单系统框图,无施工图纸和设计说明等,无法满足施 工及招标要求。 10) 楼宇自动化控制系统:在总说明有控制原理描述,无施工图纸、系统图 纸和点表等,明确提出需要二次深化设计。 以上设计,部分系统有平面施工图纸和系统图纸。医院的整个弱电系统 无技术设计方案、无详细的工程量清单等招标必须具备的文件,不满足招标 及施工要求。但是已经达到了国家设计规范对弱电设计深度的要求。 三、结合医院的实际情况,以及我们的许多妇幼保健院的设计经验和
第 4 页 共 6 页
结合前面的需求调研和初步设计的文件,进行深化设计,设计内容,以建设 方的实际需要为准。 本阶段设计成果主要为: � 图纸部分包含:设计总说明、设计施工平面图纸、各个系统的系统结构 图纸、设备安装大样图及接线图; � 建筑智能化系统设备采购及施工招标技术文件和商务招标文件的编制 (结合业主实际调整); � 按照国家的规范,编制详细的工程量清单及预算控制价。 以上设计成果,完全按照国家的相关规范,达到深化设计的深度要求,经审 查合格后提交全套深化设计成果,满足建筑智能化系统工程施工招标、施工管理 及投资控制等需要。 5) 其他协调和配合方面 � 整个设计过程的各个设计单位和施工单位的沟通交流,以满足业主的实 际需要,让整个智能化系统与整个建筑的特性和实际需要完美结合,以 达到最好的性价比,节约投资。 � 协助业主完成项目施工招标等工作。 � 在上述建筑智能化系统工程施工过程中提供现场指导和技术协助服务以 及参加竣工验收等。 6) 交付的设计资料及文件(具体以签订的设计合同为准) 序 号 1 资料及文件名称 份数 提交日 期 经甲方认可的且经审查合格的深化设计范围内 8 套( 另 提 供 1 具 体 商 全套深化设计成果文件(至少应含深化设计范 份 全 套 电 子 文 定 围内所有系统完整的全套技术规格说明书、施 档) 工图纸及施工技术要求、工程量清单、施工图 纸预算控制价等文件)
系统图纸深化方案
目录1.系统图纸深化设计方案1.1深化设计设计内容深化设计包括技术方案的深化设计和施工图的深化设计,其中尤以施工图纸的深化设计更为重要。
1.1.1系统总体设计由设计院或业主顾问单位根据业主的要求,结合机电集成系统的发展趋势和科学技术的最新动态,制定机电集成系统的总体规划。
其中包括设计要求、功能要求、技术参数等,然后组织设计方案竞选,编制大体预算;1.1.2分项逻辑设计在设计院的设计蓝图上拟定系统的设计要求,包括总体方案、功能定位,及明确与其他专业(如:水、电、风、土建、装修等)的接口要求或界面,并结合土建设计及现场勘察后审核布管、穿线走向图。
设计院或业主顾问方审核我方的深化设计,若有修改意见会同我方实施设计修改,并最终完成施工图设计文件。
关于设计变更,在实施中设计院或我方提出的设计变更要求,应以书面形式经甲方或监理签字后确认。
据此作出的设计变更,再经设计院审核确认,由设计院出具变更施工图的设计文件。
1.1.3子系统专项设计由我方根据设计院及本公司定出的总体设计标准对选定的产品,进行特定产品设计。
1)制定机电集成系统施工的综合施工图。
a)弱电间施工图弱电间施工图是智能化总包根据各个子系统对管线及在弱电间放置设备的要求而进行设计的,它包括各楼层弱电间线槽布置图(含各个桥架、线槽的物理尺寸及使用分配等);各楼层弱电间施工图(含各个方向的视图)。
b)广播系统✓广播系统原理图:广播系统的控制中心和各广播分区的音源及扬声器、音控开关、楼层控制箱的分布等。
✓广播子系统强切换原理图:对需要配置若干子系统的广播系统、强切换原理图用于说明完成强切换的结构原理。
✓施工说明:扬声器、音控开关、楼层控制箱及管线的图例及安装说明。
技术标-图纸深化设计方案✓各个楼层的公共广播平面图:包括各个楼层公共广播所需的管线、扬声器、楼层控制箱的安装位置图。
c)卫星及有线电视系统✓系统原理图。
✓施工说明:前端设备安装要求,终端面板安装高度要求,分支分配器箱、管道接地安装要求,供电要求等。
弱电深化设计方案
五、施工及验收
1.施工单位需具备相应资质,严格按照设计方案和施工规范进行施工。
2.施工过程中,定期进行质量检查,确保工程质量。
3.工程验收需按照国家相关标准进行,确保系统正常运行。
六、培训及售后服务
1.对操作人员进行系统培训,确保其熟练掌握操作方法。
2.提供完善的售后服务,包括设备维护、系统升级等。
(4)设置独立的设备间,集中安装网络设备、服务器等。
2.通信网络系统
(1)采用千兆以太网技术,实现高速、稳定的网络通信。
(2)配置高性能路由器、交换机等网络设备。
(3)无线网络覆盖全区域,提供便捷的接入方式。
3.安防监控系统
(1)视频监控系统:采用高ห้องสมุดไป่ตู้网络摄像头,实现全区域无死角监控。
(2)入侵报警系统:采用主动红外探测器、震动探测器等,实时监测非法入侵行为。
(2)入侵报警系统:利用红外、震动等探测器,实时监测非法入侵。
(3)巡更系统:设置电子巡更点,确保保安人员按时巡查。
4.消防报警系统
(1)采用智能火灾报警系统,实现火警信号的及时传输。
(2)与消防设备联动,提高灭火效率。
5.公共广播系统
(1)背景音乐:提供舒适的音乐环境。
(2)紧急广播:实现紧急情况下的快速疏散。
(3)巡更系统:设置电子巡更点,确保保安人员按时巡更。
4.消防报警系统
(1)采用总线制火灾自动报警系统,实现火警信号的实时传输。
(2)消防联动控制:与消防设备(如消防泵、排烟风机等)实现联动,提高灭火效率。
5.公共广播系统
(1)背景音乐:设置音乐播放设备,为建筑提供舒适的环境。
(2)紧急广播:实现紧急情况下的一键式广播,确保人员安全疏散。
弱电工程深化设计方案
弱电工程深化设计方案一、项目简介本项目位于XX市XX区,占地面积XXX平方米。
该项目是一座商业综合体建筑,包括商场、办公楼、酒店等多个功能区域。
弱电工程包括信息网络、智能化系统、安防系统等,是保障项目正常运营和用户体验的重要组成部分。
二、设计原则1.兼顾实用性和美观性:在设计弱电系统时,要充分考虑用户的实际使用需求,同时确保系统设置的美观性,以提升项目整体形象。
2.可靠性和安全性:弱电系统在设计时需考虑其可靠性和安全性,确保系统运行稳定,能够在紧急情况下及时发挥作用,保障用户人身和财产安全。
3.灵活性和扩展性:弱电系统应具备一定的灵活性和扩展性,以应对日后可能的功能扩展和系统升级。
三、设计内容1.信息网络系统信息网络是商业综合体的基础设施之一,包括有线网络和无线网络两部分。
有线网络主要用于楼宇内的办公场所和商铺,需要覆盖全楼,使用高品质的光纤作为传输介质,通过布线系统进行连接。
无线网络主要用于公共区域和餐饮娱乐场所,需要覆盖全楼,采用最新的Wi-Fi 6技术,提供高速、稳定的无线网络。
此外,还需设置网络管理系统,对网络进行全面监控和管理。
2.智能化系统智能化系统是商业综合体的重要组成部分,包括智能照明系统、智能空调系统、建筑自动化系统等。
其中智能照明系统需要根据不同区域的使用需求进行设置,采用LED灯具,支持光感应、时间控制等功能。
智能空调系统需要根据不同区域的使用需求进行设置,采用VRV多联机系统,支持温度控制、新风处理等功能。
建筑自动化系统主要包括智能门禁系统、智能停车管理系统等,需要与其他系统进行联动,提供全面的安全保障和便利性。
3.安防系统安防系统是商业综合体的重要保障,包括视频监控系统、入侵报警系统、消防报警系统等。
视频监控系统需要对商业综合体的各个区域进行布设,使用高清晰度摄像头进行监控,支持远程查看和录像存储。
入侵报警系统需要对商业综合体的外围和内部区域进行布设,使用红外探测器、门磁等设备进行监测,支持警报联动和远程报警。
弱电工程深化设计方案
弱电工程深化设计方案一、概述弱电工程是指与强电工程相对应的一种工程技术,其主要包括通信、网络、安防等系统的设计、建设和维护。
本深化设计方案将对弱电工程的设计进行详细的规划和说明。
二、设计原则1.安全性原则:系统设计应符合国家相关安全标准和规定,确保人员和财产的安全。
2.可靠性原则:系统设计应具备高可靠性,能够保持长时间的稳定运行。
3.扩展性原则:系统设计应具备良好的扩展性,能够满足未来的扩建和升级需求。
4.灵活性原则:系统设计应具备较高的灵活性,能够根据用户需求进行个性化配置。
三、设计内容1.通信系统设计-电声系统:根据不同用途和场合,设计不同的电声系统,并考虑语音质量、覆盖范围以及抗干扰能力等因素。
-数据通信系统:根据用户需求,设计可扩展的网络系统,并考虑网络带宽、稳定性以及网络安全等因素。
2.安防系统设计安防系统是指包括视频监控系统、门禁系统、入侵报警系统等在内的系统。
安防系统设计应满足以下要求:-视频监控系统:根据场所的具体情况,确定适当的监控设备和监控区域,并考虑图像质量、存储能力以及远程监控等因素。
-门禁系统:根据用户需求,设计门禁系统,并考虑门禁设备、身份认证方式以及报警功能等因素。
-入侵报警系统:根据用户需求,设计入侵报警系统,并考虑报警设备、布防方式以及报警通知等因素。
3.照明系统设计照明系统是指为了保证正常工作和生活所需的照明设备和照明控制系统。
照明系统设计应满足以下要求:-照明设备:根据场所的具体情况,选择适当的照明设备,并考虑照明亮度、照明效果以及能源消耗等因素。
-照明控制系统:根据用户需求,设计照明控制系统,并考虑光感控制、时间控制以及遥控功能等因素。
4.电源系统设计电源系统是指为各个弱电系统提供电力供应的系统。
电源系统设计应满足以下要求:-电源设备:选择适当的电源设备,并考虑功率、稳定性以及能源消耗等因素。
-电源配电系统:设计合理的配电系统,并考虑配电线路的安全性、可靠性以及增容扩展的能力等因素。
弱电施工图纸设计说明
1建筑概况本工程位于陕西省咸阳市彬县县城。
建筑面积(15316.2m2)。
地上(15)层,主要为办公室、会议室、餐厅、宿舍等。
2设计依据(1)各市政主管部门对初步设计的审批意见;(2)甲方设计任务书及设计要求;(3)中华人民共和国现行有关规范:《民用建筑电气设计规范》JGJ16-2008;《建筑与建筑群综合布线系统工程设计规范》GB/T50312-2007;《智能建筑设计标准》;GB/T50314-2006;《民用闭路监视电视系统工程技术规范》;GB50198-2011;其它有关的国家及地方现行规程、规范;(4)各专业提供的设计资料。
3设计范围本设计包括以下子系统内容:(1)综合布线系统(电话、网络);(2)安全防范系统(保安监视、门禁);(3)无线网络系统(4)会议室音响等系统(投影、扩音系统)(与专业厂家配合);(5)系统集成;(6)根据甲方要求,本工程设计时,公共场所及所有办公室的TV点位均只做预留,TV穿线管暗敷由弱电竖井经电缆桥架或线槽引至房间内,具体位置参考室内装修图纸;(7)本工程网络分界点在弱电井配线架处。
4综合布线系统(1)综合布线系统是将语音信号、数字信号的配线,经过统一的规范设计,综合在一套标准的配线系统上,此系统为开放式网络平台,以方便用户在需要时,形成各自独立的子系统。
综合布线系统可以实现世界范围资源共享,综合信息数据库管理、电子邮件、个人数据库、报表处理、财务管理、电话会议、电视会议等。
本设计仅考虑布线不涉及网络设备;(2)由市政引来外线电缆,进入二层通讯机房。
与外部通讯,应充分考虑安全性,有效防止外界非法入侵。
通讯机房由二次深化设计,本设计仅负责总配线架以下的配线系统;(3)本工程网络和电话采用非屏蔽综合布线系统,水平选用(超6类)电缆,穿KBG管暗敷。
网络垂直干线选择(六芯62.5/125μm)光纤,电话垂直干线选择(3类大对数)电缆,配线架在竖井内(挂墙机柜)明装。
弱电施工图纸设计说明
弱电施工图纸设计说明一、工程概述本弱电施工图纸设计旨在为_____项目提供全面、可靠、高效的弱电系统解决方案。
该项目位于_____,总建筑面积为_____平方米,涵盖了_____等多个功能区域。
二、设计依据1、国家和地方现行的有关规范、标准,如《智能建筑设计标准》(GB/T 50314-2015)、《综合布线系统工程设计规范》(GB 50311-2016)等。
2、建设单位提供的设计任务书及相关要求。
3、建筑、结构、电气等相关专业提供的设计图纸和资料。
三、设计范围本设计涵盖了以下弱电系统:1、综合布线系统:包括工作区子系统、水平子系统、垂直子系统、管理子系统和设备间子系统,为语音、数据、图像等信息传输提供基础通道。
2、计算机网络系统:构建内部局域网,实现资源共享和数据交换,并确保网络的安全性和稳定性。
3、安全防范系统:包含视频监控系统、入侵报警系统、门禁管理系统等,保障人员和财产的安全。
4、有线电视系统:提供丰富的电视节目信号,满足用户的娱乐需求。
5、背景音乐及紧急广播系统:营造舒适的环境氛围,同时在紧急情况下进行疏散指挥。
6、多媒体会议系统:满足各类会议的需求,包括视频会议、音频会议等。
四、综合布线系统1、工作区子系统:根据使用需求,在各工作区域设置信息插座,采用六类非屏蔽模块,满足高速数据传输的要求。
2、水平子系统:选用六类非屏蔽双绞线,通过线槽或线管敷设至各工作区。
3、垂直子系统:采用多模光纤作为数据主干,大对数电缆作为语音主干,连接各楼层的设备间。
4、管理子系统:在各楼层设置配线架,对线缆进行整理和管理。
5、设备间子系统:位于大楼的中心机房,安装网络设备和服务器等。
五、计算机网络系统1、网络拓扑结构:采用星型拓扑结构,确保网络的可靠性和扩展性。
2、核心层:选用高性能的核心交换机,具备高速转发和大容量交换能力。
3、汇聚层:采用汇聚交换机,将多个接入层交换机连接起来。
4、接入层:采用可管理的接入交换机,为终端设备提供网络接入。
弱电施工图要求及说明
一、完整的弱电施工图应包含的内容:(1)图纸目录。
先列新绘制图纸,后列选用的标准图或重复利用图。
标明图纸内容、图号、图幅。
(2)设计说明及图例。
设计说明按各弱电子系统分别叙述.应说明设计的依据(原设计院的施工图和招投标文件)、遵循的标准,各子系统功能及配置概况、各子系统施工要求、设备材料安装高度、与各专业配合条件、各施工需注意的主要事项、接地保护内容,注明图纸中有关特殊图形、图例说明,对非标准设备的订货说明。
(3)设备材料表.分系统罗列各系统的设备材料的选型规格、数量、品牌。
(4)系统图。
表现系统原理、系统主要设备配置和构成、系统设备供电方式、系统设备分布楼层或区域、设备间管路和线缆的规格、系统逻辑及连锁关系说明.对于楼宇自控系统,还需表现所监控的机电设备的工艺流程及监控点设置、监控点的类型(AI、AO、DI、DO)及供电等级、控制器的划分、相关的机电设备和电气控制箱编号等. (5)平面敷设图.分层表现该层上弱电相关设备的位置、标高、安装方式,线槽和管路的规格、走向、标高和敷设方式,线缆的规格、走向,弱电井的位置及井内设备材料布置示意,控制室的位置.(6)弱电井,控制室布置平、剖面图.表现弱电井内的设备、线槽、管路的布置,控制室内的操作台、显示屏、工作人员衣物柜的布置。
明确弱电井内的电源要求、控制室内的装修要求和电源要求。
由于弱电井内还有消防系统的设备,井内布置时需业主、监理、消防等相关方协商确定。
(7)室外管线图。
标明室外弱电管线的敷设方式、埋设深度、线路坐标、架空线路高度、杆型、各种管线的规格型号,与其他管线平行和交叉的坐标、标高,与城市或园区管网的衔接位置。
(8)设备配线连线图。
各系统外接线量复杂的设备需提供接线图,如楼字自控系统的控制器、门禁管理系统的控制器、停车管理系统、电视监控系统控制室内设备间连线.背景音乐控制室内设备间连线等等。
外接线简单的可注明参见设备说明书,如摄像机、扬声器等的接线。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
●设计图纸应包含的内容
⒈图纸目录
⒉设计说明
⒊图例说明
⒋设备、材料清单
⒌各弱电子系统的系统图(综合布线、安全防范、广播音响、有线电视、会议系统、信息发布等等)
⒍弱电系统管线敷设平面图
⒎弱电控制室平面布置图
⒏监控系统电视墙及控制台布置、制作图
⒐弱电竖井设备平面布置图
⒑设备安装大样图
⒒各子系统的配电系统图
●对深化设计图纸所包含内容的补充说明
⒈图纸目录、设备、材料清单
要求严格按照我公司的标准图纸填写各项内容。
设备、材料清单中的设备、材料的型号一定要全,必要时要对设备的技术参数及附件做必要的补充说明。
⒉设计说明
设计说明应包含以下几个内容:
⑴工程概况;
⑵设计依据:技术资料、设计图纸及设计规范等;
⑶弱电系统的组成:共包括哪几个子系统;
⑷各子系统具体说明其组成、功能、设备选型、控制点分布、设备供电情况、电源容量、管线敷设方式及各种必要的具体要求;
⑸对施工的具体要求及其说明;
⑹各系统的接地要求
⑺应在说明中明确指出各设备的具体安装位置由精装修最终确定;
⑻其他必要的说明。
⒊图例说明
要求把本套图纸中所涉及的的图例全部统一列出,本套图纸中未用到的图例不得一同列出。
图例说明也可以标注于平面图、系统图中。
平面图及系统图中的图例符号要求必须统一。
⒋综合布线系统图
⑴要求按照实际配置分楼、分层画出所有的配线架及各种类型的信息点,并在配线架上注明型号、数量及信息点的数量;
⑵信息插座与配线架之间的水平电缆、子配线架与主配线架之间的主干电缆要求必须标明电缆型号、规格及数量;
⑶主配线架应标明其型号、规格及数量;
⑷必要的技术补充说明及图例说明。
⒌安全防范系统图
⑴要求按照实际配置分楼、分层、分类画出所有的摄像机、防盗报警设备的具体分布情况;
⑵安全防范系统图上应明确画出所有设备的供电情况以及总电源、楼层电源的分配情况,要求明确注明总电源配电箱、楼层电源配电箱的设备编号(要求与
管线敷设平面图上的编号一致);
⑶所有的设备连接电缆应注明型号、规格及数量;
⑷如果平面图上的摄像机有编号,则系统图中的摄像机应标明与管线敷设平面图上相同的设备编号。
⒍广播音响系统图
⑴要求按照实际配置分楼、分层、分类画出所有扬声器的分布情况;
⑵所有的设备连接电缆包括主干电缆应注明型号、规格及数量;
⑶如果平面图上的扬声器有编号,则系统图中的扬声器应标明与管线敷设平面图上相同的设备编号。
⒎有线电视系统图
⑴要求按照实际配置分楼、分层、分类画出所有的电视用户的分布情况;
⑵所有的设备连接电缆包括主干电缆应注明型号、规格及数量;
⑶系统图上要求标明各分配器、分支器入口、出口处的高频、低频电平的数值以及分支器的分支电平值;
⑷如果甲方无特殊要求,在系统图上可以只标明各分配器、分支器入口、出口处的高频电平的数值,低频电平的数值可不做标注。
⒏门禁控制系统图
⑴要求按照实际配置分楼、分层、分类画出所有的门禁控制的分布情况;
⑵门禁控制系统图上应明确画出所有设备的供电情况以及总电源、楼层电源的分配情况,要求明确注明总电源配电箱、楼层电源配电箱的设备编号(要求与管线敷设平面图上的编号一致);
⑶所有的设备连接电缆包括通讯电缆应注明型号、规格及数量;
⑷如果平面图上的门禁设备有编号的,则系统图中的门禁设备应标明与管线敷设平面图上相同的设备编号。
⒐弱电系统管线敷设平面图
管线敷设平面图应包括以下几个内容:
⑴所有的控制设备在需要时应有编号(前面为楼层号,中间为类型代号—用英文字母表示,尾数为设备序号);
★如设计时有明确要求的,深化设计图纸必须对所控制的设备进行编号,其余可视具体情况自行确定,但在平面图上必须表达清楚。
⑵每根电缆管线应按标准进行标注;
⑶平面图上应准确画出所有控制设备的安装位置;
⑷平面图上的每一根电缆管线均应标明去处,应用文字加以说明,不允许有不明确之处;
⑸弱电电缆桥架应分段注明其规格,分段处应有明确标注;
⑹图上应加注必要的设计补充说明;
⑺图上管线较多时,可不必每根管线都标明其敷设方式,可采用加补充说明的方式在备注中统一说明;
⑻要求在每张管线敷设平面图的说明或备注中应列出本张图纸所涉及的所有图例,图中未曾出现的图例不得在说明或备注中给出。
⒑设备机房及弱电竖井的平面布置图
设备机房及弱电竖井的平面布置图应做到准确,各设备之间要有明确的尺寸标注,要求注明各种设备的安装高度及电缆桥架的准确位置和尺寸,尺寸标注时要以轴线为基准点。
楼宇自控系统深化设计图纸的若干说明
一、设计图纸应包含的内容
⒈图纸目录
⒉设计说明
⒊图例说明
⒋设备材料清单
⒌控制点表
⒍控制系统网络图
⒎空调机组控制原理图
⒏新风机组控制原理图
⒐冷冻站控制原理图
⒑换热站控制原理图
⒒给排水系统控制原理图
⒓送、排风系统控制原理图
⒔电梯监测系统控制原理图
⒕照明监控系统控制原理图
⒖高、低压配电系统控制原理图
⒗管线敷设平面图
⒘空调机房、新风机房等监控点大样图
⒙设备安装图(控制机柜、传感器、阀门等)
⒚设备接线图(传感器、阀门等)
⒛阀门口径计算书
二、对深化设计图纸所包含内容的补充说明
⒈设计说明应包含以下几个内容:
⑴工程概况;
⑵设计依据:技术资料、设计图纸及设计规范等;
⑶控制系统所包括的范围;
⑷控制系统组成及控制功能说明;
⑸控制设备选型及安装说明;
⑹电缆选型及管线敷设方式说明;
⑺施工要求及其说明;
⑻设备供电要求及其说明;
⑼楼宇自控系统与电气专业的接口要求;
⑽其他要求及其说明。
⒉设备、材料清单
要求按照每一设备类型统计总数量,并按公司的统一格式出图。
⒊控制系统网络图
⑴要求按照实际配置分楼、分层画出所有现场控制器的分布情况;
⑵每台DDC现场控制器需要标明设备编号、设备型号及主要控制内容;
⑶DDC现场控制器的通讯电缆应注明型号、规格及数量。
⒋管线敷设平面图
管线敷设平面图应包括以下几个内容:
⑴平面图上应标明DDC现场控制器的安装位置及安装高度;
⑵平面图上应标明所有需要控制的风机、水泵、电梯及照明等设备相对应的电气配电柜的位置及设备编号(电气专业的编号);
⑶平面图上应标明传感器和所控设备的图位号、设备名称及相应的电缆编号、电缆型号、保护管型号规格及管线敷设路径、敷设方式。
⑷要求图上的每一根电缆管线均标明去处,不允许有不明确之处,图上应加注必要的设计补充说明;
⑸如果管线敷设平面图能够完全表示清楚电缆的敷设路径几敷设方式,可省略电缆明析表。
⒌其他说明
要求图纸目录的排列要有顺序,同种类型的图纸序号要连续,
⒍现场控制器的编号原则:xx-DDC-x其中前面第一个x代表楼号,其中第二个x代表楼层号,后面的x代表总序号(也即设备编号)。
