供水管道安装施工工艺

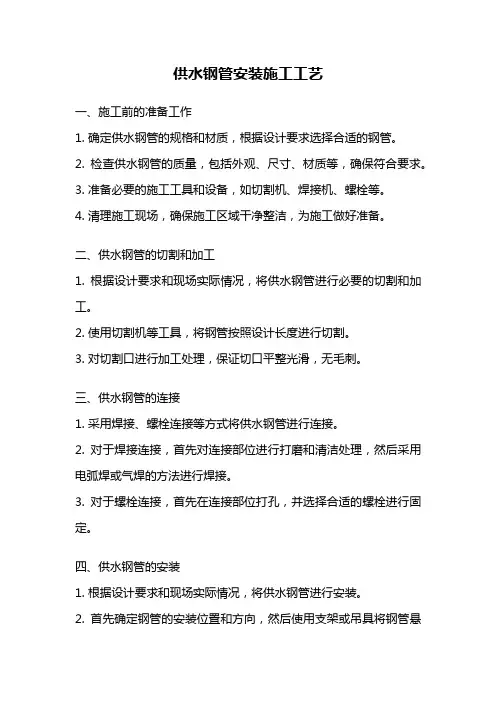

供水钢管安装施工工艺
供水钢管安装施工工艺一、施工前的准备工作1. 确定供水钢管的规格和材质，根据设计要求选择合适的钢管。
2. 检查供水钢管的质量，包括外观、尺寸、材质等，确保符合要求。
3. 准备必要的施工工具和设备，如切割机、焊接机、螺栓等。
4. 清理施工现场，确保施工区域干净整洁，为施工做好准备。
二、供水钢管的切割和加工1. 根据设计要求和现场实际情况，将供水钢管进行必要的切割和加工。
2. 使用切割机等工具，将钢管按照设计长度进行切割。
3. 对切割口进行加工处理，保证切口平整光滑，无毛刺。
三、供水钢管的连接1. 采用焊接、螺栓连接等方式将供水钢管进行连接。
2. 对于焊接连接，首先对连接部位进行打磨和清洁处理，然后采用电弧焊或气焊的方法进行焊接。
3. 对于螺栓连接，首先在连接部位打孔，并选择合适的螺栓进行固定。
四、供水钢管的安装1. 根据设计要求和现场实际情况，将供水钢管进行安装。
2. 首先确定钢管的安装位置和方向，然后使用支架或吊具将钢管悬挂或固定在合适的位置。
3. 对于水平安装的钢管，应使用水平仪进行调整，保证安装的水平度。
4. 对于垂直安装的钢管，应使用垂直仪进行调整，保证安装的垂直度。
五、供水钢管的防腐处理1. 根据设计要求和现场实际情况，对供水钢管进行防腐处理。
2. 对于埋地安装的钢管，应先进行除锈处理，然后涂刷防腐漆或进行防腐涂层的施工。
3. 对于露天安装的钢管，应根据现场情况选择合适的防腐方法，如喷涂防腐漆或进行防腐膜的包裹。
六、供水钢管的测试和验收1. 完成供水钢管的安装后，进行必要的测试和验收工作。
2. 进行供水管道的压力测试，确保管道的密封性和承压能力符合要求。
3. 进行供水管道的泄漏测试，检查管道是否存在漏水情况。
4. 对供水钢管的安装质量进行验收，包括管道的安装位置、连接质量、防腐处理等方面。
七、供水钢管的维护与保养1. 完成供水钢管的安装和验收后，进行维护与保养工作。
2. 定期检查供水钢管的连接是否松动，如有问题及时进行修复。
PE给水管安装施工工艺标准及注意事项
PE给水管安装施工工艺标准及注意事项PE给水管安装施工工艺标准-PE给水管施工安装注意事项一、管槽开挖1.管槽开挖以直线为宜，槽底开挖宽度为DN+0.30m。
遇到管道在地下连接时，应适当增加接口处槽底宽度，管道槽底宽度不宜小于DN+0.50m，以方便安装对接为宜。
2.管道埋设时最小管顶覆土深度应符合下列要求：① 埋设在车行道下时，不应小于0.80m。
② 埋设在人行道下时，不应小于0.60m。
3.当横穿车行道达不到设计深度时，应采取敷设钢制套管的措施进行保护。
4.管槽必须转弯时，转弯角度不宜过大，弯曲半径应符合下列规定：PE 管道允许弯曲半径R（mm）D≤50 30D50D≤160 50D160D≤250 75DD>250 100D5.人工开挖管槽时，要求沟槽底部平整、密实，无尖锐物体。
沟底可以有起伏，但必须平滑地支撑管材，若有超挖时，必须回填夯实。
二、管道连接PE给水管道连接有热熔连接和电熔连接。
热熔连接又分热熔承插连接和热熔对接连接，电熔连接分为电熔承插连接和电熔鞍型连接。
我们采用热熔对接连接方式施工，它的主要步骤有：1. 材料准备：将管道或管件置于平坦位置，放于对接机上，留足10-20mm 的切削余量。
2. 夹紧：根据所焊制的管材、管件选择合适的卡瓦夹具，夹紧管材，为切削做好准备。
3. 切削：切削所焊管段、管件端面杂质和氧化层，保证两对接端面平整、光洁、无杂质。
4. 对中：两焊管段端面要完全对中，错边越小越好，错边不能超过壁厚的10%。
否则，将影响对接质量。
5. 加热：对接温度一般在210-230℃之间为宜，加热板加热时间冬夏有别，以两端面熔融长度为1-2mm为佳。
6. 切换：将加热板拿开，迅速让两热融端面相粘并加压，为保证熔融对接质量，切换周期越短越好。
7. 熔融对接：是焊接的关键，对接过程应始终处于熔融压力下进行，卷边宽度以2-4mm为宜。
8. 冷却：保持对接压力不变，让接口缓慢冷却，冷却时间长短以手摸卷边生硬，感觉不到热为准。

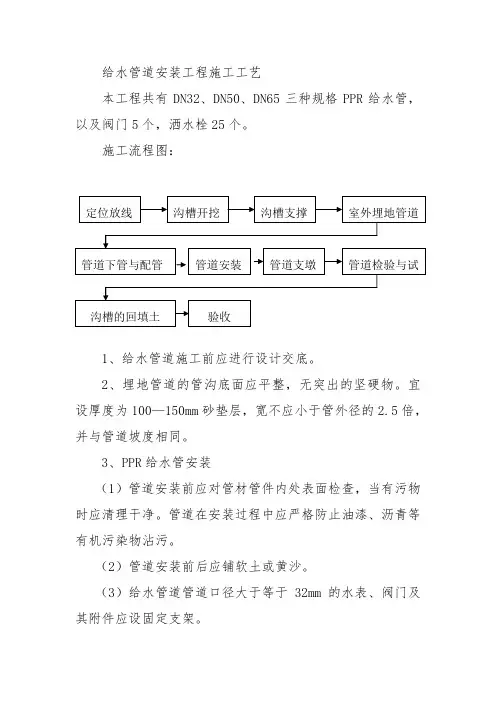

给水管道安装工程施工工艺
给水管道安装工程施工工艺本工程共有DN32、DN50、DN65三种规格PPR 给水管，以及阀门5个，洒水栓25个。
施工流程图：1、给水管道施工前应进行设计交底。
2、埋地管道的管沟底面应平整，无突出的坚硬物。
宜设厚度为100—150mm 砂垫层，宽不应小于管外径的2.5倍，并与管道坡度相同。
3、PPR 给水管安装（1）管道安装前应对管材管件内处表面检查，当有污物时应清理干净。
管道在安装过程中应严格防止油漆、沥青等有机污染物沾污。
（2）管道安装前后应铺软土或黄沙。
（3）给水管道管道口径大于等于32mm 的水表、阀门及其附件应设固定支架。
定位放线 室外埋地管道沟槽支撑 沟槽开挖 管道检验与试管道下管与配管 管道安装 管道支墩 沟槽的回填土 验收（4）管道穿墙壁，壁柜应设置塑料套管。
（5）管材断料应选用细齿锯，断口应平整，并及时去除毛刺。
（6）管道粘接时，应坡15°-20°坡口，并清除管接口配件处污物，管道涂抹粘接剂时，粘胶剂应涂抹均匀、适量，先涂管件承口，后涂抹管端接口处，一次插入后旋转90°，待管口处粘接剂凝固后，方可继续完成。
（7）支架设置位置应正确、固定、平整、牢固。
管道与管卡接触紧密，但不得损坏管道表面支吊架。
（8）沟槽回填土：管道两恻应同时均允回填，以免管线水平移位。
7、给水管道压力试验（1）埋地管道安装外观检查合格，在管身两侧及其上部回填土不少于0.5米以后，进行压力试验；室内给水管道在安装完毕后经检查无安装缺陷后应进行压力试验。
（2）室内给水管道的水压试验必须符合设计要求。
各种材质的给水管道系统试压均为工作压力的1.5倍，但不得小于0.6Mpa。
（3）确定各用水点的供水到位后，对各层使用器具按规定进行通水试验并做好记录，检查器具管路是否畅通和渗漏，及时解决出现的问题。
检验方法为观察和开启阀门、水嘴等放水。
8、给水管道冲洗、消毒：（1）给水管道在水压试验后，应进行冲洗和消毒。
自来水管线施工方案(3篇)
第1篇一、工程概况本工程为某地区自来水管线施工项目，主要施工内容包括自来水管道的铺设、管道的连接、阀门井的施工、管道的试压、冲洗及通水等工作。
施工地点位于市区，施工环境复杂，涉及居民区、商业区及工业区等多种区域。
为确保工程顺利进行，特制定本施工方案。
二、施工组织1.施工队伍本工程由具有丰富施工经验的专业施工队伍承担，施工队伍包括项目经理、施工员、技术员、质检员、安全员等。
2.施工设备本工程所需施工设备包括挖掘机、装载机、压路机、焊接设备、管道连接设备、试压设备、冲洗设备等。
3.施工进度根据工程实际情况，制定合理的施工进度计划，确保工程按期完成。
三、施工准备1.现场勘查在施工前，对施工现场进行勘查，了解地下管线、建筑物、道路等情况，确保施工安全。
2.施工图纸及技术资料收集施工图纸及技术资料，对施工图纸进行审核，确保图纸的准确性和可行性。
3.施工材料及设备根据工程需求，提前采购施工材料及设备，确保材料及设备质量合格。
4.施工人员培训对施工人员进行专业培训，提高施工技能和安全意识。
四、施工方法及工艺1.管道铺设（1）开挖沟槽：根据设计要求，开挖沟槽，确保沟槽深度、宽度及坡度符合规范。
（2）铺设管道：将管道按照设计要求铺设在沟槽内，确保管道的平稳、牢固。
（3）回填土：回填土时，分层夯实，确保回填土密实。
2.管道连接（1）管道焊接：采用焊接方式连接管道，确保焊接质量。
（2）管道连接：采用法兰连接、螺纹连接等方式连接管道，确保连接牢固。
3.阀门井施工（1）开挖阀门井：按照设计要求开挖阀门井，确保井口尺寸及深度符合规范。
（2）井室施工：将井室安装到位，确保井室与管道连接牢固。
（3）井盖安装：安装井盖，确保井盖密封性良好。
4.管道试压（1）试压前准备：对管道进行清理，确保管道内部无杂物。
（2）试压过程：按照规范要求进行试压，确保管道承受压力。
（3）试压结果：根据试压结果，对管道进行维修或更换。
5.管道冲洗及通水（1）冲洗：对管道进行冲洗，确保管道内部无杂物。
水管施工方案(3篇)
第1篇一、工程概述1. 工程背景随着城市化进程的加快，我国各类建筑项目日益增多，水管施工作为建筑的重要组成部分，其质量直接关系到建筑的使用功能和安全性。
本方案旨在为水管施工提供一套科学、合理、高效的施工方案，确保工程质量，满足用户需求。
2. 工程概况（以下内容根据实际项目填写）工程名称：XX住宅小区供水管网改造工程工程地点：XX市XX区XX街道工程规模：总建筑面积约XX万平方米，供水管网改造长度约XX公里施工内容：包括给水管道铺设、排水管道铺设、消防管道铺设等施工期限：预计XX个月二、施工准备1. 技术准备（1）熟悉图纸：施工前，项目技术人员应全面了解施工图纸，包括给水、排水、消防等管道的布置、尺寸、材料等。
（2）技术交底：组织施工人员学习施工图纸和施工方案，明确施工要求、质量标准、安全措施等。
（3）施工工艺：根据工程特点，选择合适的施工工艺，如开挖埋管、顶管、管道焊接等。
2. 材料准备（1）管材：选择符合国家标准的给水管、排水管、消防管等，确保材质优良、规格齐全。
（2）管件：根据管道连接需求，准备各种规格的管件，如三通、弯头、阀门等。
（3）辅助材料：准备电缆、水泥、沙子、钢筋等辅助材料。
3. 人员准备（1）组织施工队伍：根据工程规模，组建专业的施工队伍，包括施工队长、技术员、施工人员等。
（2）人员培训：对施工人员进行专业技能培训，确保施工人员具备相应的操作技能。
（3）安全培训：对施工人员进行安全教育培训，提高安全意识，预防安全事故。
三、施工工艺1. 给水管道施工（1）开挖沟槽：按照设计要求，开挖沟槽，确保沟槽深度、宽度符合规范。
（2）基础处理：对沟槽底部进行夯实，确保基础牢固。
（3）铺设管道：将管道按照设计要求铺设在沟槽内，注意管道的平整度和坡度。
（4）管道连接：采用焊接、法兰连接等方式，将管道连接牢固。
（5）回填土：回填土时，分层夯实，确保管道稳定。
2. 排水管道施工（1）开挖沟槽：按照设计要求，开挖沟槽，确保沟槽深度、宽度符合规范。
供水管道工程施工方案(3篇)
第1篇一、工程概况1. 工程名称：XX市XX区供水管道工程2. 工程地点：XX市XX区3. 工程规模：本次工程主要涉及XX区范围内的供水管道铺设，全长约XX公里，共计XX个管道节点。
4. 工程内容：包括管道铺设、阀门安装、管道连接、管道防腐、管道试压、管道冲洗等。
5. 工程目标：确保工程按时、按质、按量完成，满足XX区居民的供水需求。
二、施工组织机构1. 施工项目经理部（1）项目经理：负责整个工程的全面管理工作，包括工程进度、质量、安全、成本等。
（2）项目副经理：协助项目经理进行工程管理工作，负责现场施工协调。
（3）工程技术负责人：负责工程技术方案的实施，确保工程质量。
（4）质量安全负责人：负责工程安全、质量监督，确保工程安全、质量达标。
2. 施工班组（1）管道施工班组：负责管道的铺设、连接、防腐等工作。
（2）阀门安装班组：负责阀门的安装、调试等工作。
（3）试压冲洗班组：负责管道的试压、冲洗等工作。
三、施工方案1. 施工准备（1）施工图纸及技术资料：熟悉施工图纸，掌握工程结构、尺寸、要求等。
（2）施工设备：准备足够的施工设备，如挖掘机、管道铺设设备、焊接设备、防腐设备等。
（3）施工材料：准备足够的管道、阀门、防腐材料等。
（4）施工人员：组织有经验的施工队伍，进行岗前培训。
2. 施工工艺（1）管道铺设1）根据施工图纸，确定管道走向，进行现场测量放线。
2）挖掘管道沟槽，确保沟槽尺寸、深度符合设计要求。
3）铺设管道，注意管道接口的连接，确保管道的密封性。
4）回填沟槽，分层压实，确保沟槽稳定。
（2）阀门安装1）根据设计要求，选择合适的阀门。
2）安装阀门，确保阀门启闭灵活，密封性能良好。
3）进行阀门调试，确保阀门运行正常。
（3）管道连接1）采用焊接或法兰连接方式，确保管道连接牢固。
2）进行管道焊接，确保焊接质量。
3）进行管道试压，检查管道连接质量。
（4）管道防腐1）根据管道材质和防腐要求，选择合适的防腐材料。
小区供水管路安装施工方案
一、工程概况1. 工程名称：某小区供水管路安装工程2. 建设单位：某房地产开发有限公司3. 设计单位：某建筑设计研究院4. 施工单位：某建筑工程有限公司5. 建设地点：某市某小区6. 工程规模：小区总建筑面积约10万平方米，共有住宅楼20栋，配套商业及公共服务设施。
二、施工依据1. 《城市供水管道工程施工及验收规范》（GB50242-2002）2. 《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）3. 《建筑工程施工质量验收统一标准》（GB50300-2001）4. 《市政公用工程施工及验收规范》（CJJ1-2008）5. 施工图纸及相关设计文件三、施工内容1. 供水管道安装：包括主管道、支管道、阀门、水表、消火栓等设备的安装。
2. 检查井、阀门井等配套设施的施工。
3. 管道试压、冲洗、消毒等工作。
四、施工准备1. 施工组织：成立施工项目部，明确项目经理、技术负责人、质量负责人、安全负责人等岗位职责。
2. 人员配置：组织具备相关资质的施工人员，包括管道安装工、电工、焊工等。
3. 材料设备：准备充足的供水管道、阀门、水表、消火栓等材料，以及必要的施工工具和设备。
4. 施工方案：编制详细的施工方案，包括施工顺序、施工方法、质量控制措施、安全措施等。
五、施工工艺1. 管道铺设：按照设计要求，采用开挖沟槽或非开挖技术进行管道铺设，确保管道平直、平整。
2. 管道连接：采用焊接、法兰连接等方法进行管道连接，确保连接牢固、密封。
3. 设备安装：按照设计要求，将阀门、水表、消火栓等设备安装在管道上，确保安装位置准确、牢固。
4. 检查井、阀门井施工：按照设计要求，施工检查井、阀门井，确保结构安全、功能完善。
六、质量控制1. 材料检验：对进场的材料进行检验，确保符合国家相关标准。
2. 施工过程控制：严格执行施工规范，确保施工质量。
3. 管道试压：在管道安装完成后，进行管道试压，确保管道无泄漏。
供水管道安装工程施工方案(钢管)
市政道路DN200供水管道安装工程（钢管安装专项施工方案）编制单位：编制日期：一、工程概况本工程位于广场前市政道路DN200供水管道安装工程，工程安装总长为36m，新旧管连接方式为直接焊接与包扶管头连接。
二、主要材料1）DN200内衬防腐钢管36m。
2）DN200钢弯头4只。
3）新旧钢管连接2处，法兰连接。
三、工程特点•1）施工条件较复杂，主要是在道路涵洞内作业，用电、运输难度较大。
2）时间紧、任务重，施工配合面较大。
3）随时有施工造成破坏的可能，维护、维修较频繁，增加维护维修成本。
4）关闭给水管网主控制阀门。
四、编制的依据1）建筑给排水及采暖工程施工质量验收规范（GB50242-2002。
2）给水排水管道工程施工及验收规范（GB50268-2008。
3）给水管网示意图。
五、施工准备需及时组织主材采购并进场、施工工具、施工用电、施工环境协调等工作应提前进行，以便按时完成。
六、主要施工方法1）管道安装工艺流程定位放线一一部分沟槽开挖一一运布管道一一管道安装与配管一一管道支墩砌筑一一管道检验与消毒试压一一验收。
2）钢管焊接要求a、钢管焊接前准备钢管内泥、污垢物清理，钢管边缘和焊口两侧10- 15mm范围内的表面除锈，露出金属光泽。
焊工需持证上岗（即取得施工范围的合格资质证）。
焊条按出厂说明书进行操作。
b、焊缝要求采用单面焊接。
纵向焊缝放在管中心上半圆的45。
左右。
各管节对口时，纵向焊缝错开，其间距c不小于100mm。
内壁要平整。
c、焊后检查无损探伤检验，取样数量与要求等级按设计规定执行，不合格的焊缝，进行返修，次数不超过 3 次。
3）管道安装工艺要求a、各种管材、管件、阀门、设备及组件必须符合标准规范要求和具备产品合格证。
b、预制加工时，按规范要求和实际安装尺寸进行预制加工。
c、进水口端头需加装好临时堵板以备试压用。
管道安装前要清扫管膛，安装时要找直找平，要复核甩口位置、方向和变径是否正确。
对于暂留的管口要加装临时堵头。
室外供水安装施工方案
一、工程概况本工程为室外供水管道安装工程，主要涉及小区、居民区等民用建筑群的供水管道铺设及设备安装。
工程范围为室外给水管道及设备的安装，工作压力不大于0.6Mpa。
本方案依据《建筑工程施工质量验收统一标准》GB50300、《建筑给水排水及采暖工程施工质量验收规范》GB50242等规范进行编制。
二、施工准备1. 材料设备要求：（1）给水铸铁管及管件：应符合设计要求，管壁薄厚均匀，内外光滑整洁，无砂眼、裂纹、飞刺和疙瘩。
承插口的内外径及管件应造型规矩，并有出厂合格证。
（2）镀锌碳素钢管及管件：管壁内外镀锌均匀，无锈蚀。
内壁无飞刺，管件无偏扣、乱扣、方扣、丝扣不全、角度不准等现象。
（3）阀门：无裂纹，开关灵活严密，铸造规矩，手轮无损坏，并有出厂合格证。
（4）地下消火栓、地下闸阀、水表：品种、规格应符合设计要求，并有出厂合格证。
（5）捻口水泥：采用不小于425的硅酸盐水泥和膨胀水泥（采用石膏矾土膨胀水泥或硅酸盐膨胀水泥）。
水泥必须有出厂合格证。
（6）其它材料：石棉绒、油麻绳、青铅、铅油、麻线、机油、螺栓、螺母、防锈漆等。
2. 主要机具：（1）机具：套丝机、砂轮锯、砂轮锯、试压泵等。
（2）工具：手锤、捻凿、钢锯、套丝扳手等。
三、施工工艺1. 管道铺设：（1）根据设计图纸，确定管道走向，进行现场测量放线。
（2）根据测量结果，进行管道沟槽开挖，沟槽深度应符合设计要求。
（3）在沟槽底部铺设砂垫层，厚度不小于100mm。
（4）将管道按设计要求铺设在沟槽内，管道连接采用承插口或螺纹连接。
（5）管道铺设完成后，进行管道基础回填，回填材料为砂石混合料，分层压实。
2. 设备安装：（1）根据设计要求，安装地下消火栓、地下闸阀、水表等设备。
（2）安装阀门时，注意阀门方向，确保水流顺畅。
（3）安装完成后，进行设备试压，检查设备是否存在泄漏现象。
四、质量控制1. 材料设备质量：严格按照设计要求，选用符合国家标准的材料设备。
2. 施工过程质量：严格按照施工规范进行施工，确保施工质量。
管道安装施工工艺
管道施工工艺及规范一. 管道安装施工工艺1.1 施工部署施工程序一般为：室内立管→水平横管干线→支管→设备接口→试压试水→防腐。
（1）、楼层为依次施工的自然段，自下而上施工。
施工程序一般为：室内立管→水平横管干线→支管→设备接口→试压试水→防腐。
（2）、先装大口径管道，后装小口径管道，先装支、吊架，后装管道系统。
（3）、各类管道在交叉安装时相碰，应按下列原则避让：小口径管让大口径管；无压力管道让有压力管道；一般管道让低温、高温管道。
1.2 施工程序：（见下图）支吊架制作2. 水管安装施工工艺2.1 工艺流程2.2 安装准备认真熟悉图纸，按核对无误的管道单线图，实测管线标高、走向、支架位置，选用正确的支架形式，按国标图纸制作。
支架应在预埋件上焊接，无预埋件时用膨胀螺丝固定，不可在砖墙结构上手工打洞。
2.3冷冻水系统管道安装1冷冻水管道安装（1）空调水系统管材按设计选用，采用焊接和法兰连接，无缝钢管安装，相关膨胀水管和自来水管采用丝扣连接。
（2）管道、部件安装前必须清除内部污垢杂物，安装完毕或停顿时的蔽口处，应临时封闭。
（4）空调水系统管道下料前应进行现场实测，采用无缝钢管预制，预制加工管段要进行编号。
（5）空调系统安装完毕应按规定进行水压实验，合格后进行保温。
在系统试行之前，应用水冲洗，直至将系统中的污浊物冲净为止。
2.4空调水管除锈防腐保温：(1) 空调循环水管外用橡塑材料进行保温保冷，分、集水器和板式换热器保温厚度30mm；水泵泵体保温30mm。
机房内管道保温后，不允许外露保温和保冷层，保温和保冷范围包括空调循环水管的所有配件、法兰和阀门。
（2）无缝钢管除锈一般有两种方法○1、清洗利用溶剂、乳剂清洗钢材表面，以达到去除油、油脂、灰尘、润滑剂和类似的有机物，但它不能去除钢材表面的锈、氧化皮、焊药等，因此在防府作业中只作为辅助手段。
○2、工具除锈工具除锈主要使用钢丝刷等工具对钢材表面进行打磨，可以去除松动的氧化皮、铁锈、焊渣等。
供水工程施工工艺
供水工程施工工艺
供水工程是城市基础设施建设的重要组成部分，其施工工艺直接影响到供水质量和供水安全。
以下是供水工程施工工艺的简要介绍：
1. 勘察设计阶段：进行地质勘察、地形测量等工作，确定水源、管道走向和水厂位置等关键参数。
2. 土建施工阶段：包括地基处理、管道敷设、泵站建设等。
其中，管道敷设要注意防止漏水和破损等问题。
3. 安装调试阶段：对水处理设备、水泵、阀门等进行安装和调试，确保设备的正常运行和水质达标。
4. 试运行阶段：在完成安装调试后，进行试运行，检查各项指标是否符合要求。
如有问题需及时调整。
5. 正式投入使用阶段：经过试运行后，正式投入使用。
此时需要建立完善的维护管理制度，定期检查设备运行情况，及时处理故障和维修保养工作。
供水工程施工工艺是一个复杂的过程，需要多个环节协同配合。
只有严格按照规范要求进行施工和管理，才能确保供水工程的安全、可靠和经济性。
供水管道安装工程施工方案
供水管道安装工程施工方案1.施工准备1.I材料：各种规格种类的管材∖管件、阀门等备料。
1.2机具：选择适宜的汽车吊、振动夯、倒链、手动葫芦、千斤顶等。
2.作业条件2.1地下管线和其他设施已探明，地上、地下加固措施已完成,施工期交通疏导方案经主管部门批准。
2.2管道沿线施工现场三通一平已完成，沟槽开挖已完成。
2.3施工技术方案已办理审批手续。
3.技术准备3.1施工前做好图纸的会审,编制施工组织设计及做好技术交底。
3.2施工前对现况管线构筑物的平面位置和高程与施工管线的关系，经核实后，将了解和掌握的情况标注在图纸上。
3.3完成施工交接桩、复测工作，并进行护桩及加密桩点布置。
3.4砂浆配合比、回填土的最佳密实度试验已完成。
4.布管、下管、安管、阀门安装4.1布管经现场踏勘，考虑到本工程线路较长，管道部分沿县道布置，道路狭窄不便于堆放材料。
本工程所需的材料，经车辆运至现场后设堆管区，采用定制钢平板车将管道拖运就位，沿管线走向布管。
布管时以考虑不影响交通和当地居民工作生活及不影响沟槽安全和施工方便为原则，在布管中承口方向应和敷管方向一致，即承口朝向来水方向。
5.2下管本工程施工组织设计采用挖掘机或履带吊车下管，以达到加快施工进度的目标。
在下管时对口间隙控到在20厘米左右，管材沟内下管需要临时间断时，应用堵板将管口封严，再次下管时要对原管口内进行检查、清除杂物。
下管前将管内杂物及承口清理干净，对管道合缝处毛刺进行处理,下管采用机械下管，使其慢慢平稳放入沟槽内。
下管时应有专人指挥，操作人员必须听从指挥，不得与沟壁或沟底剧烈碰撞。
并应遵循下列要求：根据起吊设备的机械性能合理选用，严禁超载；在吊臂回转半径的影响范围内不得有障碍物和站人；操作人员上下沟槽，应采用扶梯，扶梯应高出地面Inb并应密切配合；如发现设备有故障，严禁带病作业；起重作业完成后驾驶人员必须对停放在施工现场的起重设备做好安全防范措施后，方可离开现场。
市政给排水管道施工工艺(全文)
市政给排水管道施工工艺(全文)第一篇范本：市政给排水管道施工工艺1. 施工前准备1.1. 确定施工范围1.2. 勘测与测量1.3. 材料准备1.4. 施工方案制定2. 地面开挖2.1. 标志和围挡2.2. 开挖机械选择2.3. 土方开挖与堆放2.4. 爆破与破碎2.5. 地下设施保护3. 管道敷设3.1. 管道选择与准备3.2. 排水管道敷设3.3. 供水管道敷设3.4. 排水井安装与连接4. 管道连接与固定4.1. 管道连接方式选择4.2. 管道连接与焊接4.3. 管道支架与固定4.4. 管道背填与压实5. 检测与试验5.1. 管道漏水检测5.2. 管道压力试验5.3. 管道流量测试6. 技术要求与安全措施6.1. 壁厚和材料要求6.2. 管道坡度和水平度要求6.3. 管道施工安全措施7. 管道保护与维护7.1. 管道保护层施工7.2. 管道接头维护7.3. 管道清洗与检修8. 竣工验收与资料整理8.1. 管道竣工验收8.2. 竣工资料归档8.3. 施工记录整理附件：1. 施工场地平面图2. 勘测与测量报告3. 技术方案图纸4. 施工记录表格法律名词及注释：1. 施工范围：指给排水管道施工涉及的具体区域范围。
2. 土方开挖与堆放：指在施工过程中的地面开挖和土方堆放作业。
3. 排水井安装与连接：指给排水管道中的井安装和与管道的连接工作。
4. 管道连接与焊接：指给排水管道的连接方式选择和采用焊接工艺进行连接。
5. 管道压力试验：指对管道进行压力测试以检测其承压性能。
6. 技术要求与安全措施：指给排水管道施工过程中的技术要求和必要的安全措施。
7. 管道保护层施工：指在管道周围施工过程中为管道进行保护层施工。
8. 管道竣工验收：指对已完成的管道进行验收并评估其是否符合相关标准和要求。
第二篇范本：市政给排水管道施工工艺1. 施工前准备1.1. 施工范围确定1.2. 勘测与测量1.3. 材料准备1.4. 施工方案制定2. 地面开挖2.1. 标志和围挡设置2.2. 开挖机械选择2.3. 土方开挖与堆放2.4. 爆破与破碎2.5. 地下设施保护3. 管道敷设3.1. 管道选择与准备3.2. 排水管道敷设3.3. 供水管道敷设3.4. 排水井安装与连接4. 管道连接与固定4.1. 管道连接方式选择4.2. 管道连接与焊接4.3. 管道支架与固定4.4. 管道背填与压实5. 检测与试验5.1. 管道漏水检测5.2. 管道压力试验5.3. 管道流量测试6. 技术要求与安全措施6.1. 壁厚和材料要求6.2. 管道坡度和水平度要求6.3. 管道施工安全措施7. 管道保护与维护7.1. 管道保护层施工7.2. 管道接头维护7.3. 管道清洗与检修8. 竣工验收与资料整理8.1. 管道竣工验收8.2. 竣工资料归档8.3. 施工记录整理附件：1. 施工场地平面图2. 勘测与测量报告3. 技术方案图纸4. 施工记录表格法律名词及注释：1. 施工范围：指给排水管道施工涉及的具体区域范围。
PE给水管安装施工工艺标准
PE给水管安装施工方案一、管槽开挖1.管槽开挖以直线为宜，槽底开挖宽度为DN+0。
30m。
遇到管道在地下连接时，应适当增加接口处槽底宽度，管道槽底宽度不宜小于DN+0.50m，以方便安装对接为宜。
2。
管道埋设时最小管顶覆土深度应符合下列要求：①埋设在车行道下时,不应小于0。
80m。
②埋设在人行道下时，不应小于0。
60m。
3.当横穿车行道达不到设计深度时，应采取敷设钢制套管的措施进行保护。
4。
管槽必须转弯时，转弯角度不宜过大，弯曲半径应符合下列规定：PE 管道允许弯曲半径R（mm）D≤50 30D50D≤160 50D160D≤250 75DD〉250 100D5.人工开挖管槽时，要求沟槽底部平整、密实，无尖锐物体.沟底可以有起伏,但必须平滑地支撑管材,若有超挖时，必须回填夯实.二、管道连接PE给水管道连接有热熔连接和电熔连接.热熔连接又分热熔承插连接和热熔对接连接，电熔连接分为电熔承插连接和电熔鞍型连接。
我们采用热熔对接连接方式施工，它的主要步骤有：1。
材料准备：将管道或管件置于平坦位置,放于对接机上,留足10-20mm的切削余量。
2。
夹紧:根据所焊制的管材、管件选择合适的卡瓦夹具，夹紧管材，为切削做好准备。
3。
切削：切削所焊管段、管件端面杂质和氧化层，保证两对接端面平整、光洁、无杂质。
4. 对中：两焊管段端面要完全对中，错边越小越好，错边不能超过壁厚的10％。
否则，将影响对接质量。
5. 加热：对接温度一般在210-230℃之间为宜,加热板加热时间冬夏有别，以两端面熔融长度为1-2mm为佳.6. 切换：将加热板拿开，迅速让两热融端面相粘并加压，为保证熔融对接质量,切换周期越短越好。
7。
熔融对接：是焊接的关键，对接过程应始终处于熔融压力下进行，卷边宽度以2-4mm为宜。
8。
冷却：保持对接压力不变，让接口缓慢冷却，冷却时间长短以手摸卷边生硬，感觉不到热为准.9。
对接完成:冷却好后松开卡瓦，移开对接机，重新准备下一接口连接。
不锈钢供水管的施工方法
不锈钢供水管的施工方法
不锈钢供水管的施工方法如下：
1. 确定管道走向和长度，计算所需管材长度和数量。
2. 清理管道内部，确保管道表面干燥、清洁且无障碍物。
3. 通过焊接或螺纹接头进行管道连接，通常不需要切割管材。
4. 检查管道连接处是否密封，可用充气测试法或压力测试法进行验证。
5. 在安装过程中，应注意避免过度拉伸或挤压不锈钢水管，避免产生硬塞和压痕。
6. 安装完毕后，应对不锈钢水管进行管道压力试压，试验压力为正常供水压力的倍。
以上步骤仅供参考，建议咨询专业水暖工获取更准确的信息。
给排水管道施工工艺
给排水管道施工工艺一、给水管道：管道表面光滑、平整、给水PP-R塑料管材表面不允许有气泡。
管道不允许有裂口和明显的痕迹和凹陷，色泽均匀。
管件外观完整无缺损，不变形，不开裂，物理力学性能符合国家有关标准。
（1）管道安装前应了解建筑物的结构和平立面构成，熟悉给水系统地设计图纸和施工方案及与土建工程的配合措施，配管时应结合图纸及卫生器具的规格型号，确定甩口的坐标及标高，严格控制甩口误差，管道配制后应固定牢靠，以免造成位移。
各支管长度应根据实测值，结合卫生器具及连接管件的尺寸确定，截制工具应使用专用较刀，断口应平齐，且垂直于轴线，并用扩口器扩口、整圆。
管道需要穿越金属构件、墙体、楼板和屋而时，应在管道穿越部位设置金属材料制的保护套管。
管道不得穿越门窗、壁橱、木装修。
管道穿越沉降缝时采用膨胀节补偿。
（2）管道的固定卡子与管道紧密接触，不得损伤管道表而。
（3）管道敷设应避免轴向扭曲。
但可作适当轴向弯曲，以穿越墙壁或楼板。
（4）管道与其他管道并行敷设时，应留有不小于50mm的净距。
塑料管道宜在金属管道的内侧。
（5）室内地坪以下的管道敷设应在土建工程回填夯实后进行。
（6）埋地管道回填时，管周的回填土不得夹杂坚硬物直接与塑料管壁接触。
应先用沙土或颗粒径不大于12mm的土壤回填至管顶上侧300mm处，经夯实后方可回填土。
室内埋地管道深度不宜小于300mmo（7）管出地坪处应设套管，高度高出地面100mm。
管道穿越基础墙应设置金属套管。
套管与基础墙预留孔上方的净空高度不小于100mm。
（8）给水管道安装与试压严格执行GBJ242-88规定及会审要求施工。
二、排水管道：（1）对UPVC管的安装1）木工程室内立管采用UPVC塑料排水管，管道安装前，应了解建筑物的结构和平、立面构成。
熟悉排水工程的设计图纸和施工方案与土建工程的配合措施。
地面管应排水管的安装，必须在埋地管铺设完毕、办好验收手续后进行。
埋地管应在基土平整坚实可靠的情况下进行铺设。
PE给水管道施工工艺及管材标准完整版
P E给水管道施工工艺及管材标准HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】PE给水管施工安装注意事项一、管槽开挖1.管槽开挖以直线为宜，槽底开挖宽度为DN+。
遇到管道在地下连接时，应适当增加接口处槽底宽度，管道槽底宽度不宜小于DN+，以方便安装对接为宜。
2.管道埋设时最小管顶覆土深度应符合下列要求：①埋设在车行道下时，不应小于。
②埋设在人行道下时，不应小于。
3.当横穿车行道达不到设计深度时，应采取敷设钢制套管的措施进行保护。
4.管槽必须转弯时，转弯角度不宜过大，弯曲半径应符合下列规定：PE 管道允许弯曲半径R（mm）D≤50 30D；50D≤160 50D；160D≤250 75D；D>250 100D。
5.人工开挖管槽时，要求沟槽底部平整、密实，无尖锐物体。
沟底可以有起伏，但必须平滑地支撑管材，若有超挖时，必须回填夯实。
二、管道连接PE给水管道连接有热熔连接和电熔连接。
热熔连接又分热熔承插连接和热熔对接连接，电熔连接分为电熔承插连接和电熔鞍型连接。
我们采用热熔对接连接方式施工，它的主要步骤有：1. 材料准备：将管道或管件置于平坦位置，放于对接机上，留足10-20mm的切削余量。
2. 夹紧：根据所焊制的管材、管件选择合适的卡瓦夹具，夹紧管材，为切削做好准备。
3. 切削：切削所焊管段、管件端面杂质和氧化层，保证两对接端面平整、光洁、无杂质。
4. 对中：两焊管段端面要完全对中，错边越小越好，错边不能超过壁厚的10%。
否则，将影响对接质量。
5. 加热：对接温度一般在210-230℃之间为宜，加热板加热时间冬夏有别，以两端面熔融长度为1-2mm为佳。
6. 切换：将加热板拿开，迅速让两热融端面相粘并加压，为保证熔融对接质量，切换周期越短越好。
7. 熔融对接：是焊接的关键，对接过程应始终处于熔融压力下进行，卷边宽度以2-4mm为宜。
8. 冷却：保持对接压力不变，让接口缓慢冷却，冷却时间长短以手摸卷边生硬，感觉不到热为准。
供水管道工程施工方案及技术
供水管道工程施工方案及技术在供水管道工程施工过程中，施工方案的设计和技术的应用是至关重要的。
一个科学合理的施工方案及良好的施工技术能够保障工程的质量和进度，确保供水系统的正常运行。
本文将介绍供水管道工程施工方案的设计要点和技术应用。
一、施工方案设计1. 总体规划在进行供水管道工程施工前，需要对整个工程进行详细的总体规划。
包括供水管道的走向、布局、管径、材质选择等，确保施工方案符合实际需求和设计要求。
2. 施工工艺制定供水管道的施工工艺流程，确定施工方法、施工顺序、施工步骤等，保障施工的有序进行。
3. 安全预防充分考虑施工现场的安全因素，采取合理的安全预防措施，确保施工人员的人身安全和工程设施的完好。
4. 资材选用选择优质的管道材料和施工设备，保证施工质量和工程可靠性。
二、施工技术应用1. 开挖与回填在供水管道工程施工中，开挖与回填是一个重要的环节。
施工人员应根据设计要求进行开挖工作，确保管道埋设深度和坡度的准确性；同时，回填工作也需要遵循相关规范，防止管道受损和变形。
2. 焊接技术供水管道的连接通常采用焊接工艺，施工人员需要掌握良好的焊接技术，确保焊接质量，避免管道漏水等问题。
3. 防腐保温为了延长管道的使用寿命，需要进行防腐保温处理。
选择适合的防腐材料和保温材料，保护管道免受外界环境侵蚀。
4. 立管与支架供水管道的立管和支架设计要符合相关标准，确保管道的稳固和牢固。
结语供水管道工程的施工方案设计和技术应用是确保工程质量的关键，只有科学合理的施工方案和先进的施工技术才能保证供水系统的正常运行。
希望本文对供水管道工程的施工方案及技术有所帮助，为工程实施提供参考。
供水钢管施工工艺流程
供水钢管施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!供水钢管施工工艺流程一、施工准备阶段在进行供水钢管施工之前，必须做好充分的准备工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
2
3供水管安装施工工艺
3.2、硬聚氯乙烯管粘接施工
3.2.1.根据不同管径和配件承口的深度，在管子插入端用红蓝铜笔划出插入深
3.2.2.粘接：粘接剂涂刷后应立即找正方向，将管端插入承口，用力挤压（管
径大时可用木槌、木方或紧线器等工具加力），使插入深度至划线位置，
并保持一定时间以防接口滑脱。
当管径小于63mm时，压力保持时间不
少于30s；管径大于63mm时，压力保持时间应不少于60s。
插入后应尽
量避免扭转。
3.2.3.养护：承插接口粘接完毕后，应用干布将缝隙内挤出的多余粘接剂擦拭
3.3、灌水试验
暗设、埋设和有隔热层的排水管道应分楼层做灌水试验，灌水高度不超过8m，灌满后液面不下降、不渗、不漏为合格。
4聚乙烯（PE）给水管施工工艺
4.1、PE管材料的特性
4.1.1.聚乙烯（PE）管材是一种新型材料,它具有柔韧性好,耐腐蚀性强、质轻、
抗冲击性能优良等特点，管材、管件连接可采用热熔对接及电熔等连接
方式，使管材、管件熔为一体，系统安全可靠，施工成本低，在工程应
用中发展迅速。
4.2、管材、管件运输及贮存
4.2.1.先将仓库附近的一块空场地平整出来,管材、和管件到货后，小心搬运至
空场地，整齐摆放,堆成三层,不得剧烈碰撞，避免接触尖锐物件。
若PE
管被刮伤,刮伤深度超过1cm,则将其切除。
管材堆放好后，面上盖一层
油毛毡，避免日晒雨淋。
PE管受温度影响较大，值班人员经常检查，发
现未防护好的及时处理。
4.3、管道连接
4.3.1.管道的连接方式主要有
1、dn（公称外径）≤63mm时，采用热熔承插连接或电熔连接；
2、dn ≥75mm时，采用热熔对接或电熔连接；
3、与金属管及管路附件的连接，采用法兰连接或过渡管件连接等方法。
4.3.2.热熔对接 PE管相互连接本工程选用热熔对接方式。
使用该方法连接时，
采用热熔对接焊机，具体步骤如下：
1、把待接管材置于焊机夹具上并夹紧；
2、将管材待连接端清洁干净，然后铣削连接面，若连接端不干净，则易产生漏水现象。
3、校直两对接件，使其错位量不大于2mm；
4、放入加热板；
5、加热完毕，取出加热板；
6、迅速接合两加热面，升压至熔接压力30Pa并保压冷却；热熔完成。
7、热熔焊机操作人员应遵循以下焊接参数。
4.3.3.过渡连接
1、在与金属管及管路附件（如阀门、水表等）的接口连接处采用丝扣或法兰等过渡管件进行连接。
2、管道安装：沟槽开挖后，在沟底铺上20cm沙土或合乎可要求的原土整
平夯实，回填就地取材。
基础通过隐蔽验收后方可进行管道安装。
3、若沟槽周边没位置，则在沟槽中进行连接和安装，若沟槽周边有场地，则预先在地面上接成一定长度的管路，等到每个焊口都充分冷却后，再整体安装。
整体安装可拖拉的最大安全距离为50m。
4.3.4..管道回填管道安装完毕，经验收合格后再进行管道回填。
在管道安装
与铺设完毕后应尽快回填。
管道回填分两步：
1、用沙土或符合要求的原土回填管道两肋，一次回填高度为100~150 mm,捣实后再回填第二层直到回填到管顶以上至少100mm处。
在回填过程中，管道下部与管底的空隙处易被忽略，要注意夯实。
管道接口前后200mm范围内不回填，以便试压时观察各接头质量。
2、管道试压合格后的大面积回填（500mm厚），管顶300mm以上部分回填原土并填实，采用机械回填时，要从管的两侧同时回填，机械不得在管上行驶。
3、管顶以上300mm回填后，在进行管道试压，以防试压时管道系统产生推移。
4、管周围200mm以内的回填土不得含粒径大于10mm的坚硬石块。
4.3.
5.试压与清洗
1、为检验供水管的驳接止水质量和供水管的安装质量是否符合设计要求，在供水管安装后，需做压水试验。
2、压水试验共分两类，其一为施工过程中的分段试验，其二为全线驳接完成后的竣工试验。
3、管材适温性能。
PE管道的公称压力（PN）是指在20◦C时的内水压力指标。
本工程介质温度在20~40◦C之间时，按下表温度对压力折减系数（ft）修正工作压力（Fw）。
4、温度对压力折减系数
5、确定试验压力。
试验压力为管道系统设计工作压力的1.5倍，但不得小于0.8MPa。
6、Fw = Fwd ft /1.5 其中：Fwd为系统正常工作状态下，选用的管材最大设计内水压力。
7、ft由每次压水试验所测水温值确定，若没有对应的水温采用插值法计算。
本工程介质温度在20~40◦C之间，试验压力见下表：。
