加油站安全设施一览表
加油加气站建设项目事故应急措施及安全管理机构
加油加气站建设项目事故应急措施及安全管理机构1.8.1、应急救援设施（1）应急救援组织或人员设置情况该加油站建成以后应急求援组织或人员依托加油站现有员工及1当地的医疗机构。
（2）消防队伍设置及依托情况该站区小规模火灾立足于自救，大规模火灾依托于1消防大队，距离本项目约2.5km，报警后5分钟内可以到达火灾现场。
（3）应急救援器材的配备情况企业按《生产经营单位安全生产事故应急预案编制导则（AQ9002-2006）制订相关的安全事故应急预案，防患于未然。
并根据本建设项目实际情况，设置应急事故柜，并配备灭火器材、应急急救药箱，配置详见表4-11。
表4-11 应急救援设施配备一览表序号应急救援器材设备名称规格型号配备数量备注1 消防器材表4-10 表4-102 急救药箱（含解毒、烧伤等药品）2只3 防护手套1as 0011耐溶剂手套5套4 口罩医用5只5 自给正压式呼吸器1套6 一般消防防护服1套7 防静电工作服5套8 胶鞋5双9 空气呼吸器1个10 胶布医用1卷11 沙布医用1盒12 棉签医用1袋1.8.2、发生事故时，可能排放的最大污水量及防止排出厂的事故应急措施该项目生产经营的汽油、柴油具有可燃性、爆炸性，发生燃烧的同时可能进入雨水等排水系统，因此应设置事故状态下可能产生、排放有毒有害物质的收集、处置设施以此防止有毒有害物质在事故状态下随灭火、救援、清扫用水外排，污染周边环境。
该项目在站房后方设置1座隔油池（体积为3m3），收集因火灾、爆炸、泄漏、消防、冷却产生的油污水，收集后的油污水须进行有效的隔油处理，达标后外排。
由于本加油站不设置消防水系统，事故状态下可能排放的污水量仅为设备冷却、及地上清扫用水，污水量极少。
1.8.3安全管理机构的设置及人员配备1、安全管理机构的设置及其职责建设项目单位应当根据《中华人民共和国安全生产法》第十九条的规定，设置安全管理机构或者配备专（兼）职的安全管理人员。
安全管理机构应严格履行以下职责：1）建立健全各项安全生产责任制、安全管理制度。

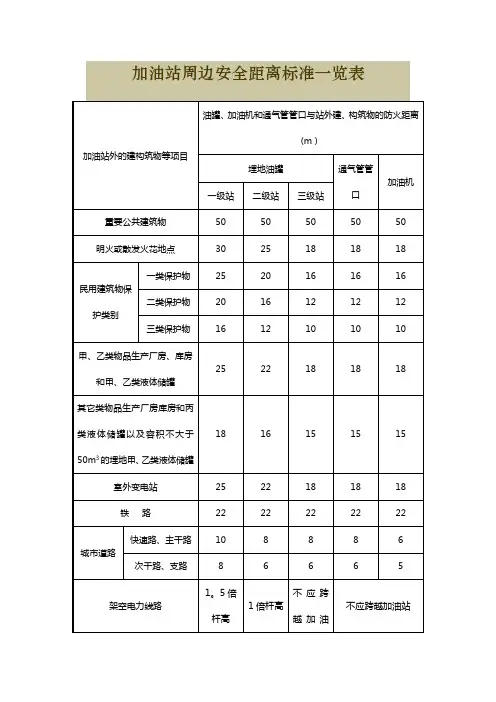

加油站周边安全距离标准一览表
注：1、明火或散发火花地点和甲、乙类物品及甲、乙类液体的定义应符合现行国家标准建筑设计防火规范的规定。
2、重要公共建筑物及其它民用建筑物保护类别划分应符合附件二的规定.3、对柴油罐及其通气管管口和柴油加油机,本表的距离可减少30％。
4、对汽油罐及其通气管管口，若设有卸油油气回收系统，本表的距离可减少20％；当同时设置卸油和加油油气回收系统时,本表的距离可减少30％，但均不得小于5m.5、油罐、加油机与站外小于或等于1000KVA箱式变压器、杆装变压器的防火距离，可按本表的室外变配电站防火距离减少20％.6、油罐、加油机与郊区公路的防火距离按城市道路确定：高速公路、Ⅰ级和Ⅱ级公路按城市快速路、主干路确定，Ⅲ级和Ⅳ级公路按照城市干路、支路确定.加油站的安全距离取决于两方面的因素：一是内部因素，二是外部因素。
内部因素,主要是指加油站的建筑规模,规模越大,安全距离越大；规模越小，安全距离越小.现行的国家标准GB50156－2002《汽车加油加气站设计与施工规范》（以下简称《规范》)将加油站的建筑规模分为三类，由大到小依次为一级、二级和三级。
确定加油站级别的指标有两个,当总容积为≤180m3、≤120m3、≤60m3，单罐容积为≤50m3、≤50m3、≤30m3时，则依次确定为一级、二级和三级.为了降低加油站潜在的油品火灾爆炸事故的危险性,《规范》规定城市建成区内一般不应建一级加油站，以尽量减少易燃易爆品的储存量。
外部因素，主要是指加油站周边建筑设施的性质及规模.外部因素的种类繁多,难以一一列举,主要有重要公共建筑、民用建筑、明火或散发火花地点、企业厂矿、交通道路、电力线路及通信线路等.不同种类、不同规模的建筑物及设施,拥有不同的安全距离要求。
加油站与各种建筑、设施之间的安全距离，主要从油罐（外壁）、通气管管口（中心线）和加油机(中心线)三个部位起算。
其中,油罐、通气管管口和加油机与地市级以上党政机关办公楼、1500人以上座位的体育馆(影剧院）、500人以上的学校、藏书50万册以上的图书馆、车站等重要公共建筑物之间的安全距离要求最严，无论加油站级别大小均为50m；而与一般公路的安全距离要求均低，仅有5～8m。
加油站LNG加气站安全设备设施安全检查表
6
检测、报警设施
定期检查校对加油机等仪表，并保证完好。
符合□ 不符合□
7
其他
符合□ 不符合□
存在的问题填写处理意见及处理措施：
检查人：
检查时间： 年 月 日
填表说明：检查结果若符合检查标准，在检查结果的符合选项的□上打“√” ，若不符合检查标准，在检查结果的不符合选项的□上打“×”，并在检查情况中说明原因，对存在的问题填写处理意见及处理措施，对不存在的检查内容在“检查结果”内划“——”。
符合□ 不符合□
4
安全警示标志
周围应设相关安全标志，必要时设单独围栏或围墙。
符合□ 不符合□
各种输送管道，均应按国家及电子工业有关规定防腐及静电跨接。
符合□ 不符合□
5
劳动防护用品和装备
根据作业特点和防护要求，按有关标准和规定发放个体劳动防护用品，防护用品的质量和性能，均应符合有关标准规定。制定有劳动防护用品发放标准。
各类设备、室外管道的最大防静电最大接地电阻10Ω。
符合□ 不符合□
2
灭火设施
按照国家有关规定配置消防设施和器材、设置消防安全标志，并定期组织检验、维修，确保消防设施器材完好、有效。
符合□ 不符合□
3
作业场所防护设施
储罐区四周应设围墙或围栏
符合□ 不符合□
用于生产场所为防止人体机械伤害、触电等危险而设置的防护屏，按规定设置。
安全设备设施安全检查表
检查目的：通过现场检查各安全装置的安全条件，确保事故预防、控制和救援措施可靠、有效。
检查要求：现场检查，根据下列检查项目和内容逐条检查，形成记录。
序号
检查项目
检查标准
检查ห้องสมุดไป่ตู้况
浙江省某某加油站基本概况
浙江省某某加油站基本概况2企业的基本情况2.1项目简介该加油站位于浙江省某县某镇某村的国道旁.原为私营加油站，2002年3月经公司加油站规范化改造，该加油站于2010年12月取得浙江省安全监管局核发的《危险化学品经营许可证》；于2011年4月取得浙江省经贸委核发的《成品油零售经营批准证书》，主要从事汽油、柴油零售业务。
该加油站占地面积1890m2，站房面积306m2。
该站设有30m3油罐4只，其中汽油罐2只、柴油罐2只，总容量为120m3，折合成汽油为90m3，属二级加油站。
该加油站其他基本情况见表2-1。
表2-1 某某加油站基本情况表2.2加油站总平面布置情况1）加油站站址及周边情况该加油站位于某县某镇某村（国道线），加油站方位为座北朝南，加油站东侧为民房，东南侧路对面为村委会办公楼；站南侧为国道；站西侧为堆煤场；站北侧为水田。
2）加油站总平面布置该站主要包括油罐区、加油区、辅助区等。
油罐区是加油站的储油区域，包括油罐和卸油场地两部分，主要有装卸接头、埋地油罐、排气管等设施，油罐采用埋地卧式罐，布置于站区东侧空地中，排气管位于罐区北侧；加油区是加油站主要作业场所，由加油岛、加油棚等组成，布置于加油站中部，设六个加油岛和六台双枪加油机；营业房为二层砖混结构，位于站区北侧与加油棚连成一体，一楼为营业厅、配电房、润滑油存放间、厕所；二楼为站长办公室、厨房、值班室、等，站区南侧设入、出口。
2.3工艺流程本站设有卸油油气回收系统。
本加油站采用潜油泵加油机加油工艺。
油罐车：油品由油罐车运输至加油站。
密闭卸油点：在密闭卸油点由输油管道利用液位差把油品从油罐车自流输送到储罐。
储罐：油品储存在储罐中。
加油机：油品由输油管道从储罐输送到加油机，给汽车油箱等受油容器加油。
工艺流程示意图如下：油气（卸油）图2-1 工艺流程示意图2.4经营范围及主要储存物质该加油站主要经营范围是93#汽油、97#汽油和0#柴油，主要储存的物质量见表2-2。
加油站周边安全距离标准一览表
注：1、明火或散发火花地点和甲、乙类物品及甲、乙类液体的定义应符合现行国家标准建筑设计防火规范的规定.2、重要公共建筑物及其它民用建筑物保护类别划分应符合附件二的规定。
3、对柴油罐及其通气管管口和柴油加油机，本表的距离可减少30％。
4、对汽油罐及其通气管管口，若设有卸油油气回收系统，本表的距离可减少20％；当同时设置卸油和加油油气回收系统时，本表的距离可减少30％,但均不得小于5m.5、油罐、加油机与站外小于或等于1000KVA箱式变压器、杆装变压器的防火距离,可按本表的室外变配电站防火距离减少20％。
6、油罐、加油机与郊区公路的防火距离按城市道路确定：高速公路、Ⅰ级和Ⅱ级公路按城市快速路、主干路确定，Ⅲ级和Ⅳ级公路按照城市干路、支路确定。
加油站的安全距离取决于两方面的因素：一是内部因素,二是外部因素.内部因素,主要是指加油站的建筑规模，规模越大,安全距离越大；规模越小,安全距离越小。
现行的国家标准GB50156－2002《汽车加油加气站设计与施工规范》(以下简称《规范》）将加油站的建筑规模分为三类，由大到小依次为一级、二级和三级。
确定加油站级别的指标有两个,当总容积为≤180m3、≤120m3、≤60m3，单罐容积为≤50m3、≤50m3、≤30m3时,则依次确定为一级、二级和三级。
为了降低加油站潜在的油品火灾爆炸事故的危险性，《规范》规定城市建成区内一般不应建一级加油站，以尽量减少易燃易爆品的储存量。
外部因素，主要是指加油站周边建筑设施的性质及规模.外部因素的种类繁多,难以一一列举,主要有重要公共建筑、民用建筑、明火或散发火花地点、企业厂矿、交通道路、电力线路及通信线路等。
不同种类、不同规模的建筑物及设施，拥有不同的安全距离要求.加油站与各种建筑、设施之间的安全距离，主要从油罐(外壁）、通气管管口（中心线)和加油机(中心线）三个部位起算。
其中,油罐、通气管管口和加油机与地市级以上党政机关办公楼、1500人以上座位的体育馆（影剧院)、500人以上的学校、藏书50万册以上的图书馆、车站等重要公共建筑物之间的安全距离要求最严，无论加油站级别大小均为50m；而与一般公路的安全距离要求均低，仅有5~8m。
(精选)加油站安全设施一览表
序号
安全设施类别
安全设施名称
位置或岗位
数量
结论
一、预防事故设施
1
检测、报警设施
高液位报警仪
油罐区
1台
符合
静电接地报警仪
站房
1台
符合
防爆型磁致伸缩液位探棒
油罐
4根
符合
闭路监控摄像机
加油区、卸油区、站房
6只
符合
监控器
站房
1套
符合
设备安全防护设施
防撞柱
加油岛
8副
符合
避雷网（Φ10热镀锌圆钢）
站内出入口处
2副
符合
警示标志（注意安全、当心火灾、当心爆炸）
加油区
4副
符合
指令标志（必须穿防静电工作服）
加油区
1副
符合
指示灯箱
站内出入口处
2只
符合
紧急出口指示
站房
2个
符合
卸油操作规程牌
油罐区
1套
符合
加油站管理制度张贴牌
站房
1套
符合
污染清理设施
铝桶（100L）
站房、油罐区、卸油区
10只
符合
吸油毡
辅助间
40Kg
符合
二、控制事故设施
泄压和止逆设施
油罐通气放散管
油罐
4台
符合
呼吸阀
油罐
2只
符合
防雨型阻火器
油罐
2只
符合
紧急处理设施
应急照明灯
站房、卸油区
3套
符合
紧急切断阀
加油机底部与加油机进油管线连接处
7套
符合
紧急拉断阀
加油站安全设施建设项目过程危险源及危险和有害因素分析
加油站安全设施建设项目过程危险源及危险和有害因素分析1.1、物料的危险性分析1.1.1、建设项目涉及的危险化学品特性该加油站储存、经营的油品有汽油和柴油，汽油是甲B 类火灾危险性物质，柴油是丙A类火灾危险性物质。
根据《危险化学品名录》（2002）和《剧毒化学品目录》，该项目生产过程中涉及的危险化学品有：汽油。
其危险、有害因素分析结果见表3-1。
理化特性来源于《危险化学品安全技术手册》、《危险化学品安全技术说明书（MSDS）》等资料。
其危害特性见表3-1：表3-1 危险化学品数据表（一）物料名称危险化学品分类相态密度沸点℃凝点℃闪点℃自燃点℃汽油第1.2类中闪点易燃液体（32058）液态 1.540～200--＜-18℃--表3-1 危险化学品数据表（二）物料名称职业接触限值(mg/m³)毒性等级爆炸极限v%火灾危险性分类危害特性汽油/ / 1.4～7.6甲类极易燃烧。
其蒸气与空气可形成爆炸性混合物。
遇明火、高热极易燃烧爆炸。
与氧化剂能发生强烈反应。
其蒸气比空气重，能在较低处扩散到相当远的地方，遇明火会引着回燃。
1.1.2、建设项目生产过程中涉及具有爆炸性、可燃性、毒性、腐蚀性的危险化学品数量、浓度（含量）和所在的单元及其状态（温度、压力、相态等）该项目涉及的具有低闪点易燃液体的危险化学品为汽油。
其数量、浓度和所在单元及其状态见表3-2：表3-2 该项目危险化学品数量、浓度、状态和所在作业场所及其状况一览表名称存在部位名称数量kg/h状态浓度状况（℃/MPa）危险特性温度压力1储罐区内部表面，输油管道，及加油区汽油15t气、液99% 常温常压燃烧、爆炸1.1.3、建设项目涉及重点监管的危险化学品根据《国家安全监管总局关于公布首批重点监管7684危险化学品名录的通知》（安监总管三〔2011〕95号）文件和《国家安全监管总局关于公布第二批重点监管危险化学品名录的通知》（安监总管三〔2013〕12号）文件的规定，该项目汽油属于重点监管的危险化学品。
加油站设施设备清单
工作区 域
设备名称 规格型号 数量
出厂
投用时间
性能参数
运行 情况
备注
1.使用温度：-20--55℃；2.灭火级别：22B
MFZ8kg 手提干粉 灭火器
12
临汾铁路消防器 材维修厂
2002.2.1
3.水压实验：2.6MPa；4.驱动气体：N2； 5.充装压力：1.2MPa（20℃）
加油区 加油机
7.电源：三相电机：AC380V ±20%50HZ 单相电机： 良好
AC220V 20%50HZ；8.环境温度：-40--50℃）；
CS30J111 6
河南正星 2002.2.1 9.相对湿度：45--85%；10.外型尺寸：1120×570×2130
11.重量：30J111：260kg；30J222：350kg；12.防爆标
志：dibIIBT3；13.防爆合格证书：54069--99
配电室 配电盘
1
2002.2.1
良好
油罐区
油罐
30立方米 50立方米
2 3
马务油罐厂 2002.2.1 马务油罐厂 2002.2.1
良好 良好
锅炉房 锅炉 CLSG
1 洪洞宏胜锅炉厂 2002.2.1
14.0额0/定23频0V率；：4.5额0H定Z电；流2.：额5定4.功1A率；：5.1额5K定W转；速3：.额定电压
配电室 发电机 STC-15
1
扬州市飞鸿电材 厂
2002.2.1
1500r/min 6.相数；三相；7.功率因
扬州市飞鸿电材 厂
2002.2.1
可控自磁；9.连接方式：转动轴刚性连接
7.灭火剂：NaHCO3
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
符合
二、控制事故设施
泄压和止逆设施
油罐通气放散管
油罐
4台
符合
呼吸阀
油罐
2只
符合
防雨型阻火器
油罐
2只
符合
紧急处理设施
应急照明灯
站房、卸油区
3套
符合
紧急切断阀
加油机底部与加油机进油管线连接处
7套
符合
紧急拉断阀
加油枪和耐油输油胶管连接处
5套
符合
紧急停电按钮
收银台
2只
符合
三、减少与消除事故影响设施
防止火灾蔓延设施
1只
符合
灭火毯
消防器材箱内
5只
符合
消防沙箱（内置消防沙 2m3）
储罐区附近
1座
符合
铜锹
储罐区附近
2把
符合
消防器材箱
储罐区附近
1座
符合
应急救援设施
急救箱（急救包）
站房
2只
符合
便携式防爆手电筒
站房
2只
符合
逃生避难设施
安全通道（梯）
站房
符合
呼吸器
站房
1套
符合
警戒器材
锥形事故柱
警戒处（存放站房内）
10个
符合
事故警戒带
警戒处（存放站房内）
2盘
符合
劳动防护用品和装备
防静电工作服
加油员、管理人员
10件
符合
防静电工作帽
加油员、管理人员
10顶
符合
耐油、防静电工作鞋
加油员、管理人员
10双
符合
1as 0011耐溶剂手套
加油员
50双
符合
防静电防寒服
加油员
10件
符合
安全帽
加油员
3顶
符合
反光背心
加油员
3件
符合
雨衣、雨靴
加油员
站房、配电室
2张（套）
符合
人体静电释放柱
卸油区
1个
符合
作业场所防护设施
减速板
站内进出口处
2副
符合
通风窗
站房
16扇
符合
防滑垫
站房、卫生间、站房大门处
6张
符合
吸音、消噪植物
站内围墙处
若干株
符合
安全警示标志
禁止标志（禁止吸烟、禁止烟火）
站内出入口处
2副
符合
禁止标志（熄火加油、禁止打手机）
加油区
4副
符合
警示标志（限速标志、注意安全）
站房室面
300m
符合
防潮、防晒、防冻（沙）
油罐区
540m3
符合
防腐、防渗漏（涂层）
油罐防渗池及罐体
196m2
符合
电器过载保护
配电室、站房
符合
接地线、跨接线
加油机、油罐
约400米
符合
接地测试卡
罩棚柱、站房、油罐
16个
符合
油罐人孔盖锁
油罐
4只
符合
防爆、防火设施
防爆灯具、电器
加油区、站房、配电室
符合
防爆工具（绝缘垫、绝缘工具）
安全设施一览表
序号
安全设施类别
安全设施名称
位置或岗位
数量
结论
一、预防事故设施
1
检测、报警设施
高液位报警仪
油罐区
1台
符合
静电接地报警仪
站房
1台
符合
防爆型磁致伸缩液位探棒
油罐
4根
符合
闭路监控摄像机
加油区、卸油区、站房
6只
符合
监控器
站房
1套
符合
设备安全防护设施
防撞柱
加油岛
8副
符合
避雷网（Φ10热镀锌圆钢）
站内出入口处
2副
符合
警示标志（注意安全、当心火灾、当心爆炸）
加油区
4副
符合
指令标志（必须穿防静电工作服）
加油区
1副
符合
指示灯箱
站内出入口处
2只
符合
紧急卸油操作规程牌
油罐区
1套
符合
加油站管理制度张贴牌
站房
1套
符合
污染清理设施
铝桶（100L）
站房、油罐区、卸油区
10只
符合
吸油毡
辅助间
防火墙
围墙、站房
符合
围堰
油罐区
1座
符合
防火门
站房
12扇
符合
水封井
加油站出口处
1座
符合
阻火器
油罐
2只
符合
防火材料涂层
罩棚柱、站房墙面
200m2
符合
灭火设施
4kg手提式干粉灭火器
加油岛
4只
符合
8kg手提式干粉灭火器
各建筑物
14只
符合
4kg 手提式二氧化碳灭火器
配电间
4只
符合
35kg推车式干 粉灭火器
储罐区附近
2套
符合
口罩
检修人员
1打
符合
绝缘保护用品
检修人员
2套
符合
