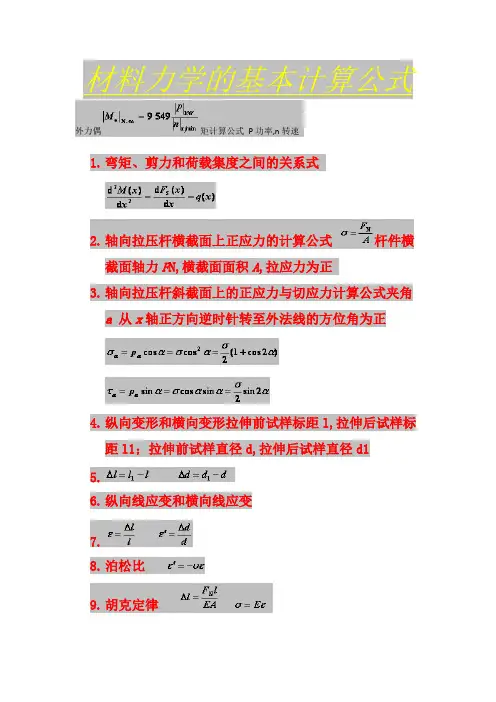

材料力学基本公式
(1)外力偶矩计算公式(P功率,n转速)
M e(N/m)=9459
P(Kw) n(r/min)
(2)弯矩、剪力和荷载集度之间的关系式
d2M(x) dx2=
dF(x)
dx
=q(x)
(3)轴向拉压杆横截面上正应力的计算公式(杆件横截面轴力F N,横截面面积A,拉应力为正)
σ=F N A
(4)轴向拉压杆斜截面上的正应力与切应力计算公式(夹角α从x轴正方向逆时针转至外法线的方位角为正)
σα=pαcosα=σcos2α=σ
2
(1+cos2α)
τα=pαsinα=σcosαsinα=σ
2
sin2α
(5)纵向变形和横向变形(拉伸前试样标距l,拉伸后试样标距l1;拉伸前试样直径d,拉伸后试样直径d1)
?l=l1−l
?d=d1−d
(6)纵向线应变和横向线应变ε=?l
l ,ε′=?d
d
(7)泊松比
μ=−
ε′(8)胡克定律
?l=F N l EA
σ=Eε
(9)受多个力作用的杆件纵向变形计算公式
?l =∑?l i i
=∑
F N l i
(10)承受轴向分布力或变截面的杆件,纵向变形计算公式
?l =∫F N (x)
EA(x)
dx
(11)轴向拉压杆的强度计算公式
σmax =(|F N |
A )max
≤[σ]
(12)延伸率
δ=
l 1−l
l
×100% (13)截面收缩率
ψ=
A −A 1
A ×100% (14)剪切胡克定律(切变模量G ,切应变g )
τ=Gγ
(15)拉压弹性模量E 、泊松比μ和切变模量G 之间关系式
G =
E
(16)圆截面对圆心的极惯性矩(α=D
d )
I ρ=π(D 4−d 4)32=πD 432
(1−α4)
(17)圆轴扭转时横截面上任一点切应力计算公式(扭矩M x ,所求点到圆心距离ρ)
τρ=
M x ρ
I ρ
(18)圆截面周边各点处最大切应力计算公式
τmax =
M x R I ρ=M x
W t
(19)扭转截面系数 W t =
I ρR
,(a )实心圆 w t =πD 3
16
(b )空心圆 w t =
πD 3
16
(1−α4)
(20)圆轴扭转角φ与扭矩M x 、杆长l 、 扭转刚度GI ρ的关系式
φ=
M x l
GI ρ
(21)等直圆轴强度条件
τmax =
|M x |max
w t
≤[τ] (22)扭转圆轴的刚度条件:θmax =(|M x |
GI ρ
)
max
≤[θ] 或 θmax =
|M x |max GI ρ
×
180°π
≤[θ]
(23)平面应力状态下斜截面应力的一般公式
σα=
σx +σy 2+σx −σy
2cos2α−τxy sin2α τα=
σx −σy
2
sin2α+τxy cos2α (24)平面应力状态的三个主应力
{
σ′=σx +σy
2+√(σx −σy 2)2+τxy 2σ′′=σx +σy
2−√(σx −σy 2)2+τxy 2σ′′′=0
(25)主平面方位的计算公式
tan2α0=−
2τxy
σx −σy
(26)平面内剪应力最大值和最小值
τ′
=±√(σx −σy 2
)2
+τxy 2 (27)三向应力状态最大与最小正应力 ,
(28)三向应力状态最大切应力
(29)广义胡克定律
{ ε1
=
1
E
[σ1−μ(σ2+σ3)]
ε2=1
E
[σ2−μ(σ3+σ1)]
ε3=1
E
[σ3−μ(σ1+σ2)]
(30)四种强度理论的相当应力
{
σr1=σ1
σr2=σ1−μ(σ2+σ3)σr3=σ1−σ3
σr4=√1
2
[(σ1−σ2)2+(σ2−σ3)2+(σ3−σ1)2]
(31)一种常见的应力状态的强度条件,
(32)组合图形的形心坐标计算公式
x c=∑A i x i
∑A i , y c=∑A i y i
∑A i
, z c=∑A i z i
∑A i
(33)平面图形对x轴,y轴,z轴的静矩
S x=∑A i x i=∫xdA, S y=∑A i y i=∫ydA, S z=∑A i z i=∫zdA
(34)任意截面图形对一点的极惯性矩与以该点为原点的任意两正交坐标轴的惯性矩之和的关系式
(35)截面图形对z轴和y轴的惯性半径,
(36)矩形、圆形、空心圆形对中性轴的惯性矩
I z=bh3
12, I z=πD4
64
, I z=πD4
64
(1−α4)
(37)平行移轴公式(形心轴zc与平行轴z1的距离为a,图形面积为A)
