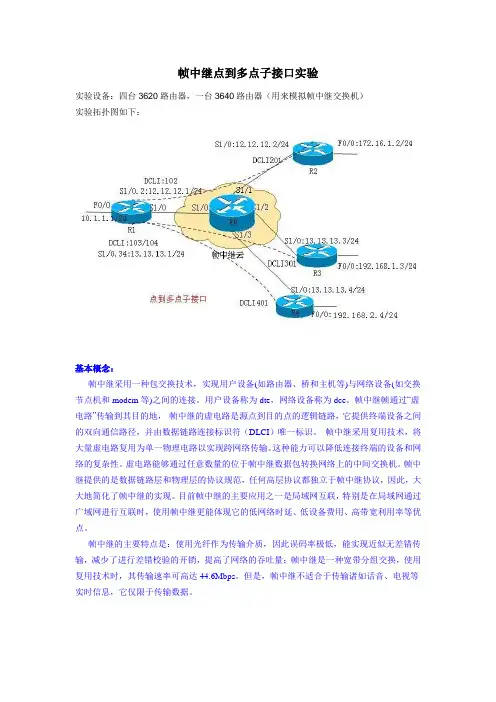

帧中继点到多点子接口实验

帧中继点到多点子接口实验实验设备：四台3620路由器，一台3640路由器（用来模拟帧中继交换机）实验拓扑图如下：基本概念：帧中继采用一种包交换技术，实现用户设备(如路由器、桥和主机等)与网络设备(如交换节点机和modem等)之间的连接。

用户设备称为dte，网络设备称为dce。

帧中继帧通过“虚电路”传输到其目的地，帧中继的虚电路是源点到目的点的逻辑链路，它提供终端设备之间的双向通信路径，并由数据链路连接标识符（DLCI）唯一标识。

帧中继采用复用技术，将大量虚电路复用为单一物理电路以实现跨网络传输。

这种能力可以降低连接终端的设备和网络的复杂性。

虚电路能够通过任意数量的位于帧中继数据包转换网络上的中间交换机。

帧中继提供的是数据链路层和物理层的协议规范，任何高层协议都独立于帧中继协议，因此，大大地简化了帧中继的实现。

目前帧中继的主要应用之一是局域网互联，特别是在局域网通过广域网进行互联时，使用帧中继更能体现它的低网络时延、低设备费用、高带宽利用率等优点。

帧中继的主要特点是：使用光纤作为传输介质，因此误码率极低，能实现近似无差错传输，减少了进行差错校验的开销，提高了网络的吞吐量；帧中继是一种宽带分组交换，使用复用技术时，其传输速率可高达44.6Mbps。

但是，帧中继不适合于传输诸如话音、电视等实时信息，它仅限于传输数据。

术语解释：1、PVC（永久虚电路）：传输帧的逻辑端到端电路，PVC的终点是用DLCI来寻址。

DLCI（数据链路连接标识符）16-1007的逻辑数字，标识CPE和帧中继交换机之间的PVC，只在本地有效。

2、LMI（本地管理接口）：router and frame switch 之间使用的信令标准，交换机使用LMI 确定已定义的DLCI及其状态。

支持10s间隔的keepalive机制。

Cisco支持三种LMI：CISCO：Cisco、Digital和Northern Telecom定义，自动协商失败后默认的LMI类型，状态信息通过DLCI 0传送。

帧中继

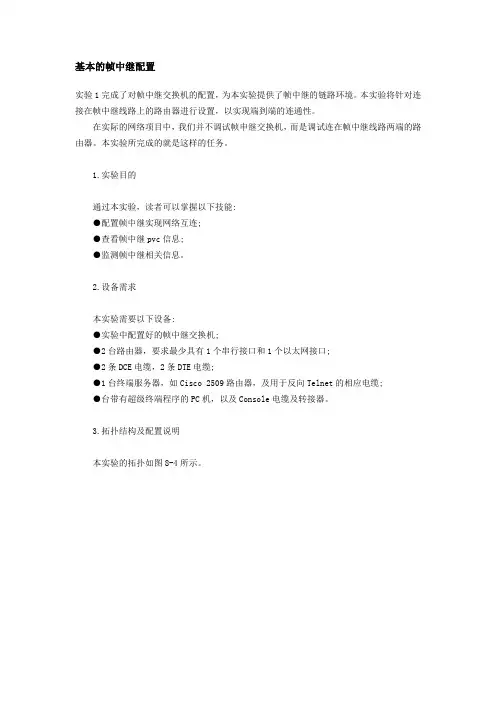

基本的帧中继配置实验1完成了对帧中继交换机的配置，为本实验提供了帧中继的链路环境。

本实验将针对连接在帧中继线路上的路由器进行设置，以实现端到端的连通性。

在实际的网络项目中，我们并不调试帧申继交换机，而是调试连在帧中继线路两端的路由器。

本实验所完成的就是这样的任务。

1.实验目的通过本实验，读者可以掌握以下技能:●配置帧中继实现网络互连;●查看帧中继pvc信息;●监测帧中继相关信息。

2.设备需求本实验需要以下设备:●实验中配置好的帧中继交换机;●2台路由器，要求最少具有1个串行接口和1个以太网接口;●2条DCE电缆，2条DTE电缆;●1台终端服务器，如Cisco 2509路由器，及用于反向Telnet的相应电缆;●台带有超级终端程序的PC机，以及Console电缆及转接器。

3.拓扑结构及配置说明本实验的拓扑如图8-4所示。

在"帧中继云"的位置，实际放置的是实验1中配置好的帧中继交换机，使用全网状的拓扑。

使用帧中继交换机的S1和S2接口分别用一组DCE。

DTE电缆与R1和R2实现连接。

实验中，以太网接口不需要连接任何设备。

网段划分和IP地址分配如图8-4中的标注。

本实验通过对帧中继的配置实现R1的E0网段到R2的E0网段的连通性。

4.实验配置及监测结果第1步:配置基本的帧中继连接连接好所有设备并给各设备加电后，开始进行实验。

这一步完成对于两台路由器S0接口的帧中继参数的配置，同时也配置E0接口。

配置清单8-4记录了帧中继的基本配置。

配置清单8-4 配置基本的帧中继连接第1段：配置R1路由器R1#conftEnter configuration commands, one per line. End with CNTL/Z.R1(config)#int eOR1(config-if)#ip addr 192.1.1.1255.255.255.0R1(config-if)#no keepaR1(config-if)#no shutR1(config-if)#int sOR1(config-if)#ip addr 172,16.1.1255.255.255.0R1(config-if)#encap frame-relayR1(config-if)#no shutR1(config-if)#no frame-relay inverse-arpR1(config-if)#frame map ip 172.16.1.2 102 ciscoR1(config-if)#第2段：配置R2路由器Term_Server#2[Resuming connection 2 to R2 ...]Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostn R2R2(config)#int eOR2(config-if)#ip addr 192.168.2.1255.255.255.0R2(config-if)#no shR2(config-if)#no keepaR2(config-if)#int sOR2(config-if)#ip addr 172.16.1.2 255.255.255.0R2(config-if)#encap frame-relayR2(config-if)#no shutR2(config-if)#no frame-relay inverse-arpR2(config-if)#frame map ip 172.16.1.1 201 CiscoR2(config-if)#(1)对于E0接口的配置，应注意使用no keepalive命令，因为它没有连接任何设备。

实验十五、帧中继交换机的配置

实验十五、帧中继交换机的配置一、实验目的1. 掌握FRAM-RELAY SWITCH 的配置2. 理解DLCI、LMI 等概念二、应用环境假设在银行系统里，总行和各分理处需要进行通讯，而分理处之间不需要通讯，帧中继是最好的选择三、实验设备1. DCR-17512. DCR-2630（安装相应模块满足三个serial 接口）3. CR-V35FC4. CR-V35MT四、实验拓扑五、实验要求配置表：ROUTER-A ROUTER-B 三台一台三条三条ROUTER-CS1/1 192.168.1.1/24 S1/0 192.168.1.2/24 S0/3192.168.1.3/24 PVC DLCI 如图所示六、实验步骤第一步：配置帧中继交换机（配置前请恢复原厂设置）Router#confRouter_config#hostname frswitchfrswitch_config# interface Serial2/0frswitch_config_s2/0# encapsulation frame-relay frswitch_config_s2/0#frame-relay intf-type dce frswitch_config_s2/0# physical-layer speed 64000 frswitch_config# interface Serial2/1frswitch_config_s2/1# encapsulation frame-relay frswitch_config_s2/1#frame-relay intf-type dce frswitch_config_s2/1# physical-layer speed 64000 frswitch_config# interface Serial2/3frswitch_config_s2/3# encapsulation frame-relay frswitch_config_s2/3#frame-relay intf-type dce frswitch_config_s2/3# physical-layer speed 64000 frswitch_config_s2/3#exit ！进入接口配置模式！封装帧中继！配置接口类型！配置时钟频率frswitch_config# frswitch Serial2/0 100 Serial2/1 200 ！配置PVC转发表frswitch_config#frswitch Serial2/0 110 Serial2/3 300第二步：配置路由器A、B、CRouter-A#confRouter-A_config# interface Serial1/1Router-A_config_s1/1# ip address 192.168.1.1 255.255.255.0 ！配置IP地址Router-A_config_s1/1# encapsulation frame-relayRouter-B#confRouter-B_config# interface Serial1/0Router-B_config_s1/0# ip address 192.168.1.2 255.255.255.0Router-B_config_s1/0#encapsulation frame-relay_config#int s0/3Router-C_config_s0/3#Router-C #confRouter-C _config#int s0/3Router-C _config_s0/3#ip address 192.168.1.3 255.255.255.0Router-C _config_s0/3# encapsulation frame-relay第三步：查看各路由器接口状态Router-A#sh int s1/1！封装帧中继Serial1/1 is up, line protocol is upMode=Sync DTEDTR=UP,DSR=UP,RTS=UP,CTS=UP,DCD=UPInterface address is 192.168.1.1/24MTU 1500 bytes, BW 64 kbit, DLY 2000 usec Encapsulation Frame-relay, loopback not setKeepalive set(10 sec)FrameRelay DTE, LMI type AutosenseLMI DTE Link Errors 1, Protocol Errors 0, Inactives 0T391 10, N391 6, N392 3, N393 4Recvd Octets 15177, Recvd Frames 913, Recvd Discards 2Sent Octets 12767, Sent Frames 912, Sent Discards 0Recvd Errors 0, Sent Errors 0, Recvd Unknowns 060 second input rate 15 bits/sec, 0 packets/sec!60 second output rate 12 bits/sec, 0 packets/sec!987 packets input, 18264 bytes, 5 unused_rx, 0 no buffer0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 0 abort1043 packets output, 17759 bytes, 8 unused_tx, 0 underruns error:0 clock, 0 gracePowerQUICC SCC specific errors:0 recv allocb mblk fail 0 recv no buffer0 transmitter queue full 0 transmitter hwqueue_fullRouter-B#sh int s1/0Serial1/0 is up, line protocol is upMode=Sync DTEDTR=UP,DSR=UP,RTS=UP,CTS=UP,DCD=UPInterface address is 192.168.1.2/24MTU 1500 bytes, BW 64 kbit, DLY 2000 usec Encapsulation Frame-relay, loopback not setKeepalive set(10 sec)FrameRelay DTE, LMI type AutosenseLMI DTE Link Errors 1, Protocol Errors 0, Inactives 0T391 10, N391 6, N392 3, N393 4Recvd Octets 12867, Recvd Frames 834, Recvd Discards 0Sent Octets 11779, Sent Frames 836, Sent Discards 3Recvd Errors 0, Sent Errors 0, Recvd Unknowns 060 second input rate 14 bits/sec, 0 packets/sec!60 second output rate 12 bits/sec, 0 packets/sec!905 packets input, 15828 bytes, 3 unused_rx, 0 no buffer0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 0 abort1036 packets output, 18275 bytes, 8 unused_tx, 0 underruns error:0 clock, 0 gracePowerQUICC SCC specific errors:0 recv allocb mblk fail 0 recv no buffer0 transmitter queue full 0 transmitter hwqueue_fullRouter-C#sh int s0/3Serial0/3 is up, line protocol is upMode=Sync DTEDTR=UP,DSR=UP,RTS=UP,CTS=UP,DCD=UPInterface address is 192.168.1.3/24MTU 1500 bytes, BW 64 kbit, DLY 2000 usecEncapsulation Frame-relay, loopback not setKeepalive set(10 sec)FrameRelay DTE, LMI type AutosenseLMI DTE Link Errors 1, Protocol Errors 0, Inactives 0T391 10, N391 6, N392 3, N393 4Recvd Octets 472, Recvd Frames 31, Recvd Discards 0Sent Octets 464, Sent Frames 33, Sent Discards 0Recvd Errors 0, Sent Errors 0, Recvd Unknowns 060 second input rate 14 bits/sec, 0 packets/sec!60 second output rate 12 bits/sec, 0 packets/sec!31 packets input, 534 bytes, 7 unused_rx, 0 no buffer0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 0 abort41 packets output, 722 bytes, 8 unused_tx, 0 underrunserror:0 clock, 0 gracePowerQUICC SCC specific errors:0 recv allocb mblk fail 0 recv no buffer0 transmitter queue full 0 transmitter hwqueue_full第四步：查看帧中继状态Router-A#sh frame-relayFrame Relay/IP stateSerial1/1 UP====================================================================== Port DLCI State remote IP local IPType======================================================================Serial1/1 100ACTIVE192.168.1.2 192.168.1.1 ISerial1/1 110 ACTIVE192.168.1.3 192.168.1.1 IRouter-B#sh frame-relayFrame Relay/IP stateSerial1/0 UP======================================================================Port DLCI State remote IP local IP Type====================================================================== Serial1/0 200 ACTIVE192.168.1.1 192.168.1.2IRouter-C#sh frame-relayFrame Relay/IP stateSerial0/3 UP======================================================================Port DLCI State remote IP local IP Type======================================================================Serial0/3 300ACTIVE192.168.1.1 192.168.1.3 I七、注意事项和排错1. 帧中继交换机不要配置IP 地址2. 配置PVC 的DLCI 一定要对应3. 路由器接口只需要封装帧中继八、配置序列frswitch#sh run正在收集配置...当前配置:!!version 1.3.1Sservice timestamps log dateservice timestamps debug dateno service password-encryption!hostname frswitch!!!!!!interface FastEthernet0/0no ip addressno ip directed-broadcast!interface Ethernet1/0no ip addressno ip directed-broadcastduplex halfinterface Serial2/0no ip addressno ip directed-broadcast encapsulation frame-relayframe-relay intf-type dce physical-layer speed 64000!interface Serial2/1no ip addressno ip directed-broadcast encapsulation frame-relayframe-relay intf-type dcephysical-layer speed 64000!interface Serial2/2no ip addressno ip directed-broadcast!interface Serial2/3no ip addressno ip directed-broadcast encapsulation frame-relayframe-relay intf-type dcephysical-layer speed 64000!interface Async0/0no ip addressno ip directed-broadcast!!!!!!!!gateway-cfgGateway keepAlive 60 shutdown!frswitch Serial2/0 100 Serial2/1 200 frswitch Serial2/0 110 Serial2/3 300 !!!!ivr-cfg!!!九、共同思考1. 路由器的DLCI 有什么意义？是如何得到的？2. 为什么帧中继交换机不配置IP 地址？3. 帧中继的MAP 是如何得到的？十、课后练习请重复以上实验十一、相关命令详解frswitch这个全局配置命令在帧中继的DCE 或NNI 上激活PVC 交换。

GNS3做帧中继实验

GNS3做帧中继实验GNS3 做帧中继实验1 实验拓扑（⽤帧中继交换机做）注：在R1上左右两个⼦接⼝是s1/0.1 (⽤于point-point)、s1/0.2(⽤于point-multipoint)注：映射关系系写完后，千万记得点⼀下右下⽅的Apply或OK，不然的话即使你路由器配置正确，但protocol也会⼀直显⽰down，有时会让你急的蛋疼。

2 配置(point-point)R1>enR1#conf tR1(config)#int s1/0R1(config-if)#encapsulation frame-relayR1(config-if)#no frame-relay inverse-arp //关闭逆向arp(动态map映射)，如果不关闭将有可能学到错误的映射，开启的条件是，是帧中继交换机有全互联的dlci映射R1(config-if)#no arp frame-relay//阻⽌arp 请求R1(config-if)#no shutR1(config-if)#exitR1(config)#int s1/0.1 point-to-pointR1(config-subif)#ip addr 200.1.1.1 255.255.255.0R1(config-subif)#frame-relay interface-dlci 101 //只有⼦接⼝封装了point-to-point 是才可⽤这条命令，负责使⽤frame-relay map ip ⽬的ip ⾃⼰的dlci值R2：R2(config)#int s1/0R2(config-if)#encapsulation frame-relayR2(config-if)#no frame-relay inverse-arpR2(config-if)#no arp frame-relayR2(config-if)#ip addr 200.1.1.2 255.255.255.0R2(config-if)#frame-relay map ip 200.1.1.1 202 b（point-to-multipoint）R1:R1#conf tR1(config)#int s1/0.2 multipointR1(config-subif)#ip addr 201.1.1.1 255.255.255.0R1(config-subif)#frame-relay map ip 201.1.1.2 102 broadcastR1(config-subif)#frame-relay map ip 201.1.1.3 103 broadcastR1(config-subif)#^ZR3:R3>enR3#conf tEnter configuration commands, one per line. End with CNTL/Z.R3(config)#int s1/0R3(config-if)#enR3(config-if)#encapsulation frame-relayR3(config-if)#no arp frame-relayR3(config-if)#no frame-relay inverse-arpR3(config-if)#ip addr 201.1.1.2 255.255.255.0R3(config-if)#no shutR3(config-if)#frame-relay map ip 201.1.1.1 203 broadcastR4:R4>enR4#conf tR4(config)#int s1/0R4(config-if)#encapsulation frame-relayR4(config-if)#no arp frame-relayR4(config-if)#no frame-relay inverse-arpR4(config-if)#ip addr 201.1.1.3 255.255.255.0R4(config-if)#frame-relay map ip 201.1.1.1 204 broadcastR4(config-if)#no shu结果测试：R1#show frame-relay mapSerial1/0.2 (up): ip 201.1.1.2 dlci 102(0x66,0x1860), static, broadcast,CISCO, status defined, activeSerial1/0.2 (up): ip 201.1.1.3 dlci 103(0x67,0x1870), static, broadcast,CISCO, status defined, activeSerial1/0.1 (up): point-to-point dlci, dlci 101(0x65,0x1850), broadcast status defined, activeR1#show ip int bInterface IP-Address OK? Method Status Protocol FastEthernet0/0 unassigned YES unset administratively down down Serial1/0 unassigned YES unset up up Serial1/0.1 200.1.1.1 YES manual up up Serial1/0.2 201.1.1.1 YES manual up up Serial1/1 unassigned YES unset administratively down down Serial1/2 unassigned YES unset administratively down downR1#ping 200.1.1.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 200.1.1.1, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 28/64/156 msR1#ping 201.1.1.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 201.1.1.2, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 12/40/108 msR1#ping 201.1.1.3Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 201.1.1.3, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 16/40/76 ms注：当你⽤show命令看到两边的map都up了且处于active状态，接⼝都双up了，也就通了。

实验三、PPP协议与帧中继协议实验

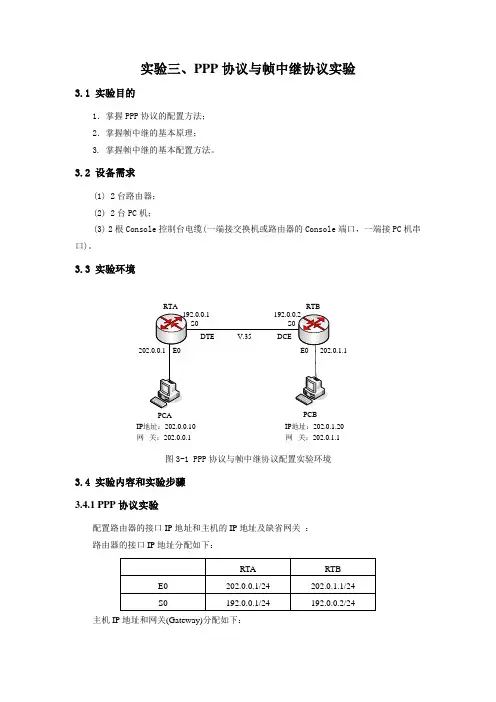

实验三、PPP协议与帧中继协议实验3.1 实验目的1．掌握PPP协议的配置方法；2．掌握帧中继的基本原理；3. 掌握帧中继的基本配置方法。
