电容电感的种类及应用电子版本

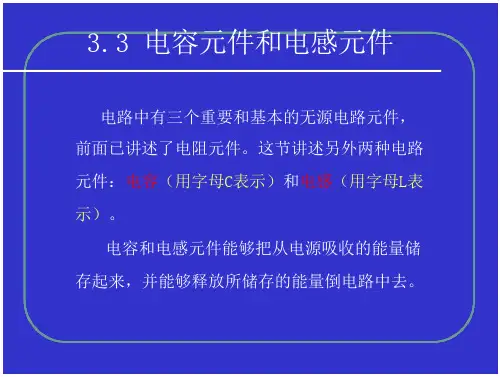

电容元件及电感元件
图3-4-1
3.4.1 电阻元件
其电压与电流的波形图如图3-4-2所示
图3-4-2
3.4.1 电阻元件
那么，电压与电流的相量关系为： 电压电流的相量模型及相量图如图3-4-3所示
相量模型
图3-4-3
相量图
3.4.1 电阻元件
2、功率 1）瞬间功率
在关联参考方向下电阻元件吸收的瞬时功率p=ui，为了
电容的单位为法拉，简称法，符号为F。常用单位有：微法(μ
F)，皮法(pF)。
3.3.1 电容元件
3、库伏特性 C不随u和q改变称为线性电容，上式表示的电容元件电荷量
与电压之间的约束关系，称为线性电容的库伏特性，它是过坐标原 点的一条直线。如图3-3-3所示。
图3-3-3
3.3.1 电容元件
4、电容元件的伏安特性 图3-3-4给出了电容元件的电压电流参考方向，
L表示。 电感的单位为亨(利)，符号为H，常用的单位有毫亨(mH)、微
亨(μH)。 电感元件的电感为一常数，磁链Ψ总是与产生它的电流i成线性
关系，即
3.3.2 电感元件
3、韦安特性 上式所表示的电感元件磁链与产生它的电流之间的约束关系称为
线性电感的韦安特性,是过坐标原点的一条直线。如图3-3-9所示。
3.4.3 电容元件
2）平均功率
电容元件在一个周期内的平均功率为零（正、负波形相抵 消）。表明电容元件不消耗能量，只是在电源和元件间进行能量 的转换，同时说明电容元件确实为储能元件。
3.4.3 电容元件
3）无功功率（Q） 无功功率是用来描述储能元件与电源交换能量的规模。
单位是乏（var)
介质可以是绝缘纸、真空、 玻璃、陶瓷、云母、聚苯乙烯等 绝缘材料。
《电容电感》课件
电容和电感之间的关系
要点一
总结词
电容和电感在交流电路中存在一定的关系，当交流电的频 率增加时，电容的阻抗减小而电感的阻抗增大。
要点二
详细描述
在交流电路中，电容和电感的作用相互制约。随着交流电 频率的增加，电容的阻抗会减小，使得电流能够更容易地 通过；而电感的阻抗则会增大，阻碍电流的通过。这种关 系使得在高频交流电路中，电容和电感的作用更加突出。 在实际应用中，需要根据具体电路的需求来选择适当的电 容和电感元件，以达到最佳的性能表现。
电容和电感在电路中的作用
总结词
电容和电感在电路中分别起到滤波、调 谐、储能等作用。
VS
详细描述
电容和电感在电路中有多种应用。电容可 以起到滤波的作用，将交流信号从直流信 号中分离出来；电感可以起到调谐的作用 ，改变电路的频率响应；此外，电容和电 感还可以分别作为储能元件，储存和释放 能量。在实际应用中，电容和电感常常一 起使用，以实现特定的电路功能。
《电容电感》课件
目 录
• 电容和电感的基本概念 • 电容和电感的单位及换算 • 电容和电感的应用 • 电容和电感的测量与检测 • 电容和电感的常见问题及解决方案
01
电容和电感的基本概念
电容的定义和特性
总结词
电容是容纳电荷的元件，其特性包括隔直流通交流、充放电等。
详细描述
电容是电子电路中常用的元件之一，它能够容纳电荷。在交流信号下，电容具有隔直流通交流的作用，即阻止直 流电流通过，允许交流电流通过。此外，电容还有充放电的特性，当施加电压时，电容开始充电，储存电荷；当 电压移除后，电容开始放电，释放电荷。
测量方法比较
电容和电感的测量方法略有不同，需要根据不同 仪器和元件特性进行选择。
电阻、电感、电容元件的识别与应用
电阻、电感、电容元件的识别与应用1．电阻元件的识别(1)电阻的分类、特点及用途电阻的种类较多，按制作的材料不同，可分为绕线电阻和非绕线电阻两大类。
非绕线电阻因制造材料的不同，有碳膜电阻、金属膜电阻、金属氧化膜电阻、实心碳质电阻等。
另外还有一类特殊用途的电阻，如热敏电阻、压敏电阻等。
热敏电阻的阻值是随着环境和电路工作温度变化而改变的。
它有两种类型，一种是随着温度增加而阻值增加的正温度系数热敏电阻；另一种是随着温度增加而阻值减小的负温度系数热敏电阻。
在电信设备和其它设备中作正或负温度补偿，或作测量和调节温度之用。
压敏电阻在各种自动化技术和保护电路的交直流及脉冲电路中，作过压保护、稳压、调幅、非线性补偿之用。
特别是对各种电感性电路的熄灭火花和过压保护有良好作用。
常用的电阻元件的外形、特点与应用如表1．1所示表1．1 常用电阻元件的外形、特点与应用名称及实物图特点与应用碳膜电阻碳膜电阻稳定性较高，噪声也比较低。
一般在无线电通讯设备和仪表中做限流、阻尼、分流、分压、降压、负载和匹配等用途。
金属膜电阻金属膜和金属氧化膜电阻用途和炭膜电阻一样，具有噪声低，耐高温，体积小，稳定性和精密度高等特点。
实心碳质电阻实心碳质电阻的用途和碳膜电阻一样，具有成本低，阻值范围广，容易制作等特点，但阻值稳定性差，噪声和温度系数大。
绕线电阻绕线电阻有固定和可调式两种。
特点是稳定、耐热性能好，噪声小、误差范围小。
一般在功率和电流较大的低频交流和直流电路中做降压、分压、负载等用途。
额定功率大都在1W以上。
电位器（a）绕线电位器阻值变化范围小，功率较大（b）碳膜电位器稳定性较高，噪声较小（c）推拉式带开关碳膜电位器使用寿命长，调节方便（d）直滑式碳膜电位器节省安装位置，调节方便(2)电阻的类别和型号随着电子工业的迅速发展，电阻的种类也越来越多，为了区别电阻的类别，在电阻上可用字母符号来标明，如图1．43所示。
电阻类别的字母符号标志说明见表1．2，如“RT”表示碳膜电阻；“RJJ”表示精密金属膜电阻。
电感的种类及作用
电感的种类及作用
通直流阻交流这是简单的说法，对交流信号进行隔离，滤波或与电容器，电阻器等组成谐振电路。
新晨阳电子
调谐与选频电感的作用：电感线圈与电容器并联可组成LC调谐电路。
即电路的固有振荡频率f0与非交流信号的频率f相等，则回路的感抗与容抗也相等，于是电磁能量就在电感、电容之间来回振荡，这就是LC回路的谐振现象。
谐振时由于电路的感抗与容抗等值又反向，因此回路总电流的感抗最小，电流量最大（指f=f0的交流信号），所以LC谐振电路具有选择频率的作用，能将某一频率f的交流信号选择出来。
磁环电感的作用：磁环与连接电缆构成一个电感器(电缆中的导线在磁环上绕几圈作为电感线圈)，它是电子电路中常用的抗干扰元件，对于高频噪声有很好的屏蔽作用，故被称为吸收磁环，由于通常使用铁氧体材料制成，所以又称铁氧体磁环(简称磁环)。
新晨阳电子
上面为一体式磁环，下面为带安装夹的磁环。
磁环在不同的频率下有不同的阻抗特牲。
一般在低频时阻抗很小，当信号频率升高后磁环的阻抗急剧变大。
可见电感的作用如此之大，大家都知道，信号频率越高，越容易辐射出去，而一般的信号线都是没有屏蔽层的，这些信号线就成了很好的天线，接收周围环境中各种杂乱的高频信号，而这些信号叠加在原来传输的信号上，甚至会改变原来传输的有用信号，严重干扰电子设备的正常工作，因此降低电子设备的电磁干扰(EM)已经是必须考虑的问题。
在磁环作用下，即使正常有用的信号顺利地
通过，又能很好地抑制高频于扰信号，而且成本低廉。
电感的作用还有筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等重要的作用。
《电容以及电感》课件
电感的应用场景和实例
滤波
电感常用于滤波电路中，如电 源滤波器和信号滤波器。
振荡
电感与电容配合使用，可构成 LC振荡电路，用于产生特定频 率的信号。
磁屏蔽
大电流的导线绕在铁氧体磁芯 上，可构成磁屏蔽，用于减小 磁场对周围电子设备的干扰。
传感器
利用电感的磁路和电路特性， 可制成位移、速度、加速度等
传感器。
。
信号处理
电容和电感在信号处理中起到关键 作用，能够实现信号的过滤、耦合 和转换等功能。
电路稳定性
电容和电感在电路中起到稳定电流 的作用，有助于提高电路的可靠性 和稳定性。
电容和电感的发展趋势和未来展望
微型化
随着电子技术的不断发展，电容和电感元件正朝着微型化 、高密度集成方向发展，以满足现代电子产品对小型化和 轻量化的需电源滤波电 路中，滤除交流成分，保 持直流输出平稳。
高频信号处理
陶瓷电容和云母电容用于 高频信号处理电路中，如 调频收音机和电视机的信 号处理。
耦合
电容用于信号耦合，将信 号从一个电路传输到另一 个电路，如音频信号的传 输。
03 电感的工作原理和应用
电感的磁路和电路特性
02 电容的工作原理和应用
电容的充电和放电过程
充电过程
当直流电压加在电容两端时，电容开 始充电，正电荷在电场力的作用下向 电容的一极移动，负电荷向另一极移 动，在极板上形成电荷积累。
放电过程
当充电后的电容两端接上负载电阻时 ，电容开始放电，电荷通过负载电阻 释放，电流逐渐减小，最终电容内的 电荷完全释放。
在RC振荡器中，通过改变电容的容量或电阻的阻值，可以调节振荡器的 输出频率。在LC振荡器中，通过改变电感的量或电容的容量，也可以调
电子元器件—电阻电容电感知识大全WORD文档版
电子元器件—电阻电容电感知识大全WORD文档版一、电阻电阻是一种用于控制电流流动的电器元件。
它的主要作用是限制电流通过。
电阻的单位为欧姆（Ω）。
1.电阻的分类根据电阻元件材料的不同，电阻主要分为四类：金属电阻、碳膜电阻、热敏电阻和光敏电阻。
2.电阻的特性电阻有三个基本特性：阻值、功率和温度系数。
-阻值是指电阻对电流的限制程度，单位为欧姆（Ω）。
-功率是指电阻元件能够承受的最大功率，单位为瓦特（W）。
- 温度系数是指电阻随温度变化的程度，单位为ppm/℃（百万分之一/摄氏度）。
3.串联和并联电阻串联电阻的总电阻等于各个电阻的阻值之和，即Rt=R1+R2+...+Rn。
并联电阻的总电阻等于倒数之和的倒数，即1/Rt=1/R1+1/R2+...+1/Rn。
4.电阻的相关计算-电流计算：根据欧姆定律，电流（I）等于电压（V）除以电阻（R），即I=V/R。
-功率计算：功率（P）等于电流（I）乘以电压（V），即P=VI。
-热功率计算：热功率（P）等于电流（I）的平方乘以电阻（R），即P=I^2R。
-串联电阻计算：串联电阻的总电阻等于各个电阻的阻值之和，即Rt=R1+R2+...+Rn。
-并联电阻计算：并联电阻的总电阻等于倒数之和的倒数，即1/Rt=1/R1+1/R2+...+1/Rn。
二、电容电容是一种用于存储电荷的电器元件。
它的主要作用是存储电能。
电容的单位为法拉（F）。
1.电容的分类根据电容元件结构的不同，电容主要分为两类：电解电容和非电解电容。
2.电容的特性电容有三个基本特性：电容值、耐压和损耗角正切。
-电容值是指电容存储电荷的能力，单位为法拉（F）。
-耐压是指电容对电压的承受能力，单位为伏特（V）。
-损耗角正切是指电容的耗损程度。
3.串联和并联电容串联电容的总电容等于倒数之和的倒数，即1/Ct=1/C1+1/C2+...+1/Cn。
并联电容的总电容等于各个电容的电容值之和，即Ct=C1+C2+...+Cn。
电感的应用与分类
电感是用绝缘导线(例如漆包线,沙包线等)绕制而成的电磁感应元件。
属于常用元件。
一,电感的作用:通直流阻交流这是简单的说法，对交流信号进行隔离,滤波或与电容器,电阻器等组成谐振电路.调谐与选频电感的作用：电感线圈与电容器并联可组成LC调谐电路。
即电路的固有振荡频率f0与非交流信号的频率f相等，则回路的感抗与容抗也相等，于是电磁能量就在电感、电容之间来回振荡，这就是LC回路的谐振现象。
谐振时由于电路的感抗与容抗等值又反向，因此回路总电流的感抗最小，电流量最大（指f=f0的交流信号），所以LC谐振电路具有选择频率的作用，能将某一频率f的交流信号选择出来。
磁环电感的作用：磁环与连接电缆构成一个电感器(电缆中的导线在磁环上绕几圈作为电感线圈)，它是电子电路中常用的抗干扰元件，对于高频噪声有很好的屏蔽作用，故被称为吸收磁环，由于通常使用铁氧体材料制成，所以又称铁氧体磁环(简称磁环)。
在图中，上面为一体式磁环，下面为带安装夹的磁环。
磁环在不同的频率下有不同的阻抗特牲。
一般在低频时阻抗很小，当信号频率升高后磁环的阻抗急剧变大。
可见电感的作用如此之大，大家都知道，信号频率越高，越容易辐射出去，而一般的信号线都是没有屏蔽层的，这些信号线就成了很好的天线，接收周围环境中各种杂乱的高频信号，而这些信号叠加在原来传输的信号上，甚至会改变原来传输的有用信号，严重干扰电子设备的正常工作，因此降低电子设备的电磁干扰(EM)已经是必须考虑的问题。
在磁环作用下，即使正常有用的信号顺利地通过，又能很好地抑制高频于扰信号，而且成本低廉。
电感的作用还有筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等重要的作用。
二,电感的分类:按工作频率分类电感按工作频率可分为高频电感,中频电感和低频电感.空心电感,磁心电感和铜心电感一般为中频或高频电感,而铁心电感多数为低频电感.按电感的作用分类电感按电感的作用可分为振荡电感,校正电感,显像管偏转电感,阻流电感,滤波电感,隔离电感,被偿电感等.振荡电感又分为电视机行振荡线圈,东西枕形校正线圈等.显像管偏转电感分为行偏转线圈和场偏转线圈.阻流电感(也称阻流圈)分为高频阻流圈,低频阻流圈,电子镇流器用阻流圈,电视机行频阻流圈和电视机场频阻流圈等.滤波电感分为电源(工频)滤波电感和高频滤波电感等.按结构分类电感按其结构的不同可分为线绕式电感和非线绕式电感(多层片状,印刷电感等),还可分为固定式电感和可调式电感.固定式电感又分为空心电子表感器,磁心电感,铁心电感等,根据其结构外形和引脚方式还可分为立式同向引脚电感,卧式轴向引脚电感,大中型电感,小巧玲珑型电感和片状电感等.可调式电感又分为磁心可调电感,铜心可调电感,滑动接点可调电感,串联互感可调电感和多抽头可调电感.电感的符号电感方向性：无方向电感在电路中的基本作用：滤波、振荡、延迟、陷波等,形象说法：“通直流，阻交流”细化解说：在电子线路中，电感线圈对交流有限流作用，它与电阻器或电容器能组成高通或低通滤波器、移相电路及谐振电路等；变压器可以进行交流耦合、变压、变流和阻抗变换等。
《电容和电感》课件
用于储存电能，常用于应急电源、蓄电池等场合。
储能元件
用于抑制电磁干扰，提高电子设备的电磁兼容性。
电磁干扰抑制
04
CHAPTER
电容和电感在电路设计中的应用
电容器可以吸收电路中的交流成分，起到滤波作用，使电路中的直流成分通过。
滤波作用
电容器可以存储电荷，在电路中提供瞬时大电流，如闪光灯等。
储能作用
瓷介电容器、薄膜电容器、电解电容器、纸质电容器等。
种类
具有固定容量，容抗与频率成反比，主要用于滤波、耦合、旁路等。
特性
容量较小，介质常数较高，稳定性较好。
瓷介电容器
容量较大，介质损耗较小，绝缘性能好。
薄膜电容器
容量较大，内阻较小，适用于低频交流电路。
电解电容器
容量较小，介质损耗较大，适用于高频电路。
在信号传输过程中，电容器可以将前级信号传递给后级电路，同时隔断直流成分。
耦合作用
电感器对交流信号具有阻碍作用，而对直流信号则可视为短路。
阻交流、通直流
在电源电路中，电感器可构成扼流圈，用于抑制电磁干扰和射频干扰。
扼流圈
在振荡器和调谐器中，电感器是关键元件，用于确定振荡频率。
调谐电路
相位补偿
在复杂电路中，电容和电感可以相互补偿，以实现电路的相位平衡。
《电容和电感》ppt课件
目录
电容和电感的基本概念电容的种类和特性电感的种类和特性电容和电感在电路设计中的应用电容和电感的测量与检测
01
CHAPTER
电容和电感的基本概念
电容是存储电荷的物理量，表示电容器容纳电荷的本领。
定义
充电和放电
隔直流通交流
当电容器两端加上电压时，电容器内部产生电荷，实现充电；当电压移除时，电荷释放，实现放电。
电容与电感课件ppt
旁路去耦
总结词
电容在电路中具有去耦的作用，能够消除电路中的自激振荡和噪声干扰。
详细描述
在电子电路中，常常通过在关键部位增加适当的去耦电容来消除自激振荡和噪声干扰。去耦电容能够旁路掉电源 中的高频噪声，提高电路的信噪比和稳定性。
能量存储
总结词
电容作为一种储能元件，能够存储电能并在需要时释放。
详细描述
电容的能量存储特性
能量存储
电容可以存储电能。当电压升高时，电容充电并存储能量。当电压降低时，电 容放电并释放能量。
储能计算
电容所储存的能量可以用以下公式表示：E = 1/2CV²，其中C是电容的电容量 ，V是电容两端的电压。
03
电容的应用
滤波稳压
总结词
电容在滤波稳压电路中发挥着重要的作用，能够平滑输出电 压，提高稳定性。
应用场景
扼流圈广泛应用于各种电子设备中 ，如电源、音频设备等，用于稳定 电流和防止电磁干扰。
变压器
定义
变压器是一种利用电磁感应原理 改变交流电压的装置。
工作原理
变压器由两个或多个绕组组成， 当一个绕组上施加交流电压时， 磁场在另一个绕组上产生感应电
动势，从而改变电压的大小。
应用场景
变压器广泛应用于电力系统和电 子设备中，如电源、电机控制、 音频设备等，用于升压、降压、
制造工艺上的联系与差异
总结词
电容和电感的制造工艺既有联系又有差异。
详细描述
它们的基本结构都是由导线绕制成线圈，但 电容的导线之间是并联关系，而电感的导线 之间则是串联关系。此外，电容的内部填充 物通常为绝缘材料，而电感的内部则可能填
充磁性材料。
THANKS。
电容的物理意义
电容的主要作用是储存电能。
电容的种类和用途(作用)
电容的种类和用途（作用）纸介电容用两片金属箔做电极，夹在极薄的电容纸中，卷成圆柱形或者扁柱形芯子，然后密封在金属壳或者绝缘材料（如火漆、陶瓷、玻璃釉等）壳中制成。
它的特点是体积较小，容量可以做得较大。
但是有固有电感和损耗都比较大，用于低频比较合适。
云母电容用金属箔或者在云母片上喷涂银层做电极板，极板和云母一层一层叠合后，再压铸在胶木粉或封固在环氧树脂中制成。
它的特点是介质损耗小，绝缘电阻大、温度系数小，适宜用于高频电路。
陶瓷电容用陶瓷做介质，在陶瓷基体两面喷涂银层，然后烧成银质薄膜做极板制成。
它的特点是体积小，耐热性好、损耗小、绝缘电阻高，但容量小，适宜用于高频电路。
铁电陶瓷电容容量较大，但是损耗和温度系数较大，适宜用于低频电路。
薄膜电容结构和纸介电容相同，介质是涤纶或者聚苯乙烯。
涤纶薄膜电容，介电常数较高，体积小，容量大，稳定性较好，适宜做旁路电容。
聚苯乙烯薄膜电容，介质损耗小，绝缘电阻高，但是温度系数大，可用于高频电路。
金属化纸介电容结构和纸介电容基本相同。
它是在电容器纸上覆上一层金属膜来代替金属箔，体积小，容量较大，一般用在低频电路中。
油浸纸介电容它是把纸介电容浸在经过特别处理的油里，能增强它的耐压。
它的特点是电容量大、耐压高，但是体积较大。
铝电解电容它是由铝圆筒做负极，里面装有液体电解质，插入一片弯曲的铝带做正极制成。
还需要经过直流电压处理，使正极片上形成一层氧化膜做介质。
它的特点是容量大，但是漏电大，稳定性差，有正负极性，适宜用于电源滤波或者低频电路中。
使用的时候，正负极不要接反。
钽、铌电解电容它用金属钽或者铌做正极，用稀硫酸等配液做负极，用钽或铌表面生成的氧化膜做介质制成。
它的特点是体积小、容量大、性能稳定、寿命长、绝缘电阻大、温度特性好。
用在要求较高的设备中。
半可变电容也叫做微调电容。
它是由两片或者两组小型金属弹片，中间夹着介质制成。
调节的时候改变两片之间的距离或者面积。
它的介质有空气、陶瓷、云母、薄膜等。
电子元器件-电阻-电容-电感-知识大全-PPT版
06
电子元器件的选用与注 意事项
选用原则
匹配性
根据电路需求选择适当的电子元 器件，确保其性能参数与电路要
求相匹配。
可靠性
选择经过认证、质量可靠的品牌 和型号，以确保电子元器件的稳
定性和可靠性。
经济性
在满足性能要求的前提下，优先 选择性价比高的电子元器件，降
低成本。
注意事项
规格参数
仔细查看电子元器件的规格参数，确保其满足电 路设计和使用环境的要求。
详细描述
集成电路是将多个电子元器件（如电阻、电容、二极 管、三极管等）集成在一块芯片上，通过微细加工技 术实现电路或系统功能。集成电路具有体积小、可靠 性高、成本低等优点，广泛应用于计算机、通信、消 费电子等领域。集成电路可以分为模拟集成电路和数 字集成电路两大类，根据功能和应用领域又可以分为 多种类型，如放大器、滤波器、振荡器、逻辑门等。
电子元器件-电阻-电 容-电感-知识大全ppt版
目录
• 电子元器件概述 • 电阻 • 电容 • 电感 • 其他电子元器件 • 电子元器件的选用与注意事项
01
电子元器件概述
定义与分类
定义
电子元器件是构成电子设备的基 本单元，用于实现电子设备的功 能。
分类
电子元器件有多种分类方式，如 按功能、按封装、按材料等。
温度系数等参数，以确保其在特定电路中的性能和稳定性。
03
电容
电容的基本概念
电容
在电路中容纳电荷的元件， 通常由两个导体之间的绝 缘材料构成。
电容的单位
法拉（F），常用单位还有 微法拉（uF）、皮法拉 （pF）。
电容的作用
滤波、耦合、去耦、储能 等。
电容的种类与特性
电容器和电感器精选全文
电容器和电感器1 电容器电容器是电路中的储能元件，一般在电子电路中起滤波、旁路、耦合、调谐、波形变换以及产生脉冲等作用。
电容器根据其电容量结构可分为固定电容器、可调电容器和微调电容器；根据其介质材料可分为纸介电容器、云母电容器、瓷介电容器、玻璃秞电容器、有机薄膜电容器、电解电容器和空气介质电容器等。
电容器的类别、特点及用途见表1所示。
表1 电容器的类别、特点及用途类别名称特点及用途纸介及密封纸介电容器(筒形或管形) 体积小，容量大，电感量及损耗大，介质易老化，用于低频电路小型及密封型金属化纸介电容器(立式或卧式) 体积小，容量大，受高压冲击后当电压恢复正常时，电容器仍能工作纸介电容器油浸密封金属化纸介电容器(立式矩形) 容量大，耐压高，漏电量小，用于要求高的场合云母电容器云母电容器(包括密封型) 体积小，稳定性好，耐压高，漏电及损耗均小，但容量不大，宜用于高频电路低压及小型瓷介电容器体积小，绝缘电阻高，损耗小，稳定性高，容量小，可用于高频电路；温度系数有正有负，可用于温度补偿微调瓷介电容器电容量可以调节，可用于高频电路作微调瓷介电容器圆片铁电瓷介电容器体积小，容量大，温度系数大，不稳定，可作旁路用玻璃秞电容器玻璃釉电容器(包括小型) 体积小，能在200～250℃高温下工作，抗潮性好薄膜电容器聚苯乙烯、聚丙烯及涤纶电容器等电气性能好，在很宽的频率范围内性能稳定，介质损耗小，但温度系数大电解电容器电解电容器(包括密封型、小型及纸壳电解电容器等) 容量大，正负极不能接错，绝缘电阻小，漏电及损耗大，宜用于电源滤波及音频旁路（1）．电容器的型号电容器的型号组成如下：序号（用数字表示,以区别产品外形尺寸及性能指标）分类及特征（用数字或字母表示）材料（用字母表示）主称（用字母表示）电容器的型号命名法见表2 。
表2 电容器的型号命名法第一部分 第二部分 第三部分 第四部分 主称 材料 特征符号 意义 符号 意义 符号 意义 符号意义序号C 高频瓷介 LS 聚碳酸脂T 铁介I 玻璃釉 Q 漆膜 W 微调O 玻璃膜 H 纸膜复合J 金属化Y 云母 D 铝电解 X 小型V 云母纸 A 钽电解 S 独石Z 纸介 G 合金电解 D 低压J 金属化纸介 N 铌电解 M 密封B 聚苯乙烯 T 低频瓷介Y 高压BB 聚丙烯 M 压敏 C 穿心式BF 聚四氟乙烯 E 其它材料G 高功率 C 电容器L 涤纶(聚脂)包括品种、尺寸代号、温度特征、直流工作电压、标称值、允许误差、标准代号实例1 聚丙烯电容器 CBB28C BB28序号（塑壳环氧树脂灌封）分类（非密封）材料（聚丙烯）主称（电容器）实例2 小型金属化纸介电容器CJX-250-0.33-±10℅（2）电容器的标称电容量标称电容量是生产厂家在电容器上标注的电容量。
电子元器件电阻电容电感知识大全版精修订
电子元器件电阻电容电感知识大全版集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#电子元器件之电阻器、电容器、电感器第一部分电阻器系列1、概述电阻器是电子电路中应用最广泛的基本元器件之一，在电子设备中约占元件总数的30%以上，其性能的好坏对电路工作的稳定性有极大影响。
定义电阻器，简称电阻（Resistor，通常用“R”表示），是指具有一定阻值，一定几何形状，一定技术性能的在电路中起特定作用的元件。
作用在电子设备中，电阻器主要用于稳定和调节电路中的电流和电压，其次还可作为消耗电能的负载、分流器、分压器、稳压电源中的取样电阻、晶体管电路中的偏执电阻等。
单位电阻器的基本单位是欧姆，用希腊字母Ω表示。
在实际应用中，常常使用由Ω导出的单位，如千欧（kΩ），兆欧（MΩ）等。
2、分类电阻器种类繁多，形状各异，有多种分类方法。
按结构分：2.1.1固定电阻器2.1.2可变电阻器：有滑线变阻器和电位器。
滑线变阻器电位器2.1.3敏感电阻器：有热敏电阻、光敏电阻、压敏电阻、湿敏电阻、气敏电阻等。
按外形分：有圆柱型、圆盘型、管型、方型、片状、纽扣状电阻。
按材料分：2.3.1合金型：用块状电阻合金拉制成合金线或碾成合金箔片，制成电阻。
如线绕电阻，精密合金箔电阻等。
2.3.2薄膜型：在玻璃或陶瓷基体上沉积一层电阻薄膜，膜的厚度一般在几微米以下。
薄膜材料有碳膜、金属膜、化学沉积膜、金属氧化膜等。
2.3.3合成型：电阻体由导电颗粒（石墨、碳黑）和有机（无机）粘接剂混合而成，可以制成薄膜或实芯两种类型。
碳膜电阻金属膜电阻水泥电阻按安装方式分，有插件电阻和贴片电阻。
插件电阻贴片电阻按用途分：2.5.1普通型(通用型)：适用于一般技术要求的电阻，功率在～2W之间，阻值为1Ω～22MΩ，偏差为±5～±20%。
2.5.2精密型：功率小于2W，阻值为Ω～20MΩ，偏差为2%～0. 001%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电容电感的种类及应用电容电感的种类及应用学生姓名：杨胜驿学号：2014112123专业班级：物理学应用物理电容种类1.1聚酯（涤纶）电容（CL）➢电容量：40pF~4μF➢额定电压：63~630V➢主要特点：小体积，大容量，耐热耐湿，稳定性差➢应用：对稳定性和损耗要求不高的低频电路1.2聚苯乙烯电容（CB）➢电容量：10pF~4μF➢额定电压：100V~30KV➢主要特点：稳定，低损耗，体积较大➢应用：对稳定性和损耗要求较高的电路1.3聚丙烯电容（CBB）➢电容量：1000pF~10μF➢额定电压：63V~2000V➢主要特点：性能与聚苯相似但体积小，稳定性略差➢应用：代替大部分聚苯或云母电容，用于要求较高的电路1.4云母电容（CY）➢电容量：10pF~0.1μF➢额定电压：100V--7kV➢主要特点：高稳定性，高可靠性，温度系数小➢应用：高频振荡，脉冲等要求较高的电路1.5高频瓷介电容（CC）➢电容量：1~6800pF➢额定电压：63V~500V➢主要特点：高频损耗小，稳定性好➢应用：高频电路1.6低频瓷介电容（CT）➢电容量：10pF~4.7μF➢额定电压：50V~100V➢主要特点：体积小，价廉，损耗大，稳定性差➢应用：要求不高的低频电路1.7玻璃釉电容（CI）➢电容量：10p~0.1μF➢额定电压：63V~400V➢主要特点：稳定性较好，损耗小，耐高温（200度）➢应用：脉冲、耦合、旁路等电路1.8铝电解电容➢电容量：0.47μF ~10000μF➢额定电压：6.3V~450V➢主要特点：体积小，容量大，损耗大，漏电大➢应用：电源滤波，低频耦合，去耦，旁路等1.9钽电解电容（CA）铌电解电容（CN）➢电容量：0.1μF ~1000μF➢额定电压：6.3V~125V➢主要特点：损耗、漏电小于铝电解电容➢应用：在要求高的电路中代替铝电解电容1.10空气介质可变电容器➢可变电容量：100pF~1500pF➢主要特点：损耗小，效率高；可根据要求制成直线式、直线波长式、直线频率式及对数式等➢应用：电子仪器，广播电视设备等1.11薄膜介质可变电容器➢可变电容量：15pF~550pF➢主要特点：体积小，重量轻；损耗比空气介质的大➢应用：通讯，广播接收机等1.12薄膜介质微调电容器➢可变电容量：1pF~29pF➢主要特点：损耗较大，体积小➢应用：收录机，电子仪器等电路作电路补偿1.13陶瓷介质微调电容器➢可变电容量：0.3pF~22pF➢主要特点：损耗较小，体积较小➢应用：精密调谐的高频振荡回路1.14独石电容➢电容量：0.5pF~1μF➢主要特点：电容量大、体积小、可靠性高、电容量稳定，耐高温耐湿性好等。
➢耐压：二倍额定电压。
➢应用范围：广泛应用于电子精密仪器。
各种小型电子设备作谐振、耦合、滤波、旁路。
➢缺点：温度系数很高。
独石又叫多层瓷介电容，分两种类型，I型性能挺好，但容量小，一般小于0.2μF，另一种叫II型，容量大，但性能一般。
2. 电容应用就温漂而言：独石为正温糸数+130左右,CBB为负温系数-230,用适当比例并联使用,可使温漂降到很小. 就价格而言:钽,铌电容最贵,独石,CBB较便宜,瓷片最低,但有种高频零温漂黑点瓷片稍贵.云母电容Q值较高,也稍贵.2.1铝电解电容与钽电解电容铝电解电容的容体比较大，串联电阻较大，感抗较大，对温度敏感。
它适用于温度变化不大、工作频率不高（不高于25kHz）的场合，可用于低频滤波。
铝电解电容具有极性，安装时必须保证正确的极性，否则有爆炸的危险。
与铝电解电容相比，钽电解电容在串联电阻、感抗、对温度的稳定性等方面都有明显的优势。
但是，它的工作电压较低。
2.2纸介电容和聚酯薄膜电容其容体比较小，串联电阻小，感抗值较大。
它适用于电容量不大、工作频率不高（如1MHz以下）的场合，可用于低频滤波和旁路。
使用管型纸介电容器或聚酯薄膜电容器时，可把其外壳与参考地相连，以使其外壳能起到屏蔽的作用而减少电场耦合的影响。
2.3云母和陶瓷电容其容体比很小，串联电阻小，电感值小，频率/容量特性稳定。
它适用于电容量小、工作频率高（频率可达500MHz）的场合，用于高频滤波、旁路、去耦。
但这类电容承受瞬态高压脉冲能力较弱，因此不能将它随便跨接在低阻电源线上，除非是特殊设计的。
2.4聚苯乙烯电容器其串联电阻小，电感值小，电容量相对时间、温度、电压很稳定。
它适用于要求频率稳定性高的场合，可用于高频滤波、旁路、去耦。
2.5NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。
它的填充介质是由铷、钐和一些其它稀有氧化物组成的。
NPO电容器是电容量和介质损耗最稳定的电容器之一。
在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。
NPO 电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。
其典型的容量相对使用寿命的变化小于±0.1%。
NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。
表 1给出了NPO 电容器可选取的容量范围。
表 1 NPO电容器可选取的容量范围NPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。
2.6X7R电容器X7R电容器被称为温度稳定型的陶瓷电容器。
当温度在-55℃到+125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。
X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，大约每10年变化1%ΔC，表现为10年变化了约5%。
X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。
它的主要特点是在相同的体积下电容量可以做的比较大。
表 2给出了X7R电容器可选取的容量范围。
表 2 X7R电容器可选取的容量范围2.7Z5U电容器Z5U电容器称为”通用”陶瓷单片电容器。
这里首先需要考虑的是使用温度范围，对于Z5U电容器主要的是它的小尺寸和低成本。
对于上述三种陶瓷单片电容起来说在相同的体积下Z5U电容器有最大的电容量。
但它的电容量受环境和工作条件影响较大，它的老化率最大可达每10年下降5%。
尽管它的容量不稳定，由于它具有小体积、等效串联电感（ESL）和等效串联电阻（ESR）低、良好的频率响应，使其具有广泛的应用范围。
尤其是在退耦电路的应用中。
表3给出了Z5U电容器的取值范围。
表 3 Z5U电容器可选取的容量范围Z5U电容器的其他技术指标如下：➢工作温度范围 +10℃ --- +85℃➢温度特性 +22% ---- -56%➢介质损耗最大 4%2.8Y5V电容器Y5V电容器是一种有一定温度限制的通用电容器，在-30℃到85℃范围内其容量变化可达+22%到-82%。
Y5V的高介电常数允许在较小的物理尺寸下制造出高达4.7μF电容器。
Y5V电容器的取值范围如表 4所示。
表 4 Y5V电容器可选取的容量范围Y5V电容器的其他技术指标如下：➢工作温度范围 -30℃ --- +85℃➢温度特性 +22% ---- -82%➢介质损耗最大 5%电感1.1电感的分类按电感形式分类：固定电感、可变电感。
按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。
按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。
按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。
按工作频率分类：高频线圈、低频线圈。
按结构特点分类：磁芯线圈、可变电感线圈、色码电感线圈、无磁芯线圈等。
1.2电感的作用基本作用：滤波、振荡、延迟、陷波等形象说法：“通直流，阻交流”细化解说：在电子线路中，电感线圈对交流有限流作用，它与电阻器或电容器能组成高通或低通滤波器、移相电路及谐振电路等；变压器可以进行交流耦合、变压、变流和阻抗变换等。
电感在电路最常见的作用就是与电容一起，组成LC滤波电路。
我们已经知道，电容具有“阻直流，通交流”的本领，而电感则有“通直流，阻交流”的功能。
如果把伴有许多干扰信号的直流电通过LC滤波电路（如图），那么，交流干扰信号将被电容变成热能消耗掉；变得比较纯净的直流电流通过电感时，其中的交流干扰信号也被变成磁感和热能，频率较高的最容易被电感阻抗，这就可以抑制较高频率的干扰信号。
LC滤波电路在线路板电源部分的电感一般是由线径非常粗的漆包线环绕在涂有各种颜色的圆形磁芯上。
而且附近一般有几个高大的滤波铝电解电容，这二者组成的就是上述的 LC滤波电路。
另外，线路板还大量采用“蛇行线＋贴片钽电容”来组成LC电路，因为蛇行线在电路板上来回折行，也可以看作一个小电感。
1.3电感类型➢片状电感➢电感量：10NH～1MH➢材料：铁氧体绕线型陶瓷叠层➢精度： J=±5% K=±10% M=±20%➢尺寸： 0402 0603 0805 1008 1206 1210 1812 1008=2.5mm*2.0mm1210=3.2mm*2.5mm➢功率电感➢电感量：1NH～20MH➢带屏蔽、不带屏蔽➢尺寸：SMD43、SMD54、SMD73、SMD75、SMD104、SMD105；RH73/RH74/RH104R/RH105R/RH124；CD43/54/73/75/104/105；➢片状磁珠➢种类：CBG（普通型）阻抗：5Ω～3KΩ➢CBH（大电流）阻抗：30Ω～120Ω➢CBY（尖峰型）阻抗：5Ω～2KΩ➢色环电感➢电感量：0.1uH～22MH➢尺寸：0204、0307、0410、0512➢豆形电感：➢电感量：0.1uH～22MH➢尺寸：0405、0606、0607、0909、0910➢精度：J=±5% K=±10% M=±20%➢精度：J=±5% K=±10% M=±20%➢轴向滤波电感➢规格：LGC0410/LGC0513/LGC0616/LGC1019➢电感量：0.1uH-10mH。
➢额定电流：65mA~10A。
