最新版住宅设计规范 担架电梯尺寸答疑2012-08
担架电梯尺寸是设计中最为重要的指标
能够住进小高层，站在高高的地方看到世界的风景，这是一件很惬意的事情。
一般的小高层楼房都会配有电梯，这种电梯的设计要考虑到很多因素的影响。
经常看电视报道由于小高层的楼梯太窄，担架根本进不去，人的生命就这样流逝了。
担架电梯尺寸就是小高层楼梯的尺寸。
只有符合担架的电梯尺寸，才会给人们带来安全与方便。
住宅担架电梯尺寸是设计楼梯时的重要因素。
那就一起来看看担架电梯尺寸应该如何去设计吧。
担架电梯尺寸相关的国家规定为了防止那些不必要麻烦事情发生，国家在2012年起就颁布了最新有关于担架电梯尺寸的要求，也就是国家住宅设计规范要求。
在这些新颁布的规定中，对于住宅担架电梯尺寸有着明确的规定。
开发商们绝对不能投机取巧，国家规定凡是小高层数在十二层以上的住宅，每一个单元的楼梯数要在两台以上，而且其中有一个电梯的尺寸必须可以装下担架，以便一些危险事情发生。
担架电梯尺寸之标准尺寸担架电梯尺寸到底是多少呢?？通常一般的小高层楼梯的长度在一米半，而宽度在1.4米，这个尺寸是完全不能放下担架，就算是再普通不过的担架长宽也要两米长，所以说在遇到一些危险事故时，电梯对于医护人员是没有任何作用。
所以说住宅担架电梯尺寸中长度一定要大于两米。
在紧急时刻，电梯就可以起到决定性的作用。
为人们的生命健康带来帮助。
担架电梯尺寸之面临的问题有了担架电梯固然是好，但是也存在着另外一个问题，由于这种担架电梯尺寸占用的面积比较大，从而每一个楼层居民平摊的面积就比较多，无形中就把居民的房屋面积减少了。
很少会有市民故意把自己房子的面积公摊出来做担架电梯。
正是由于市民的思想难做，很多的开发商设计出来的电梯尺寸都不足两米。
希望所有的朋友看到这篇文章以后，对于担架电梯尺寸有一个新的了解，正确的去认识担架电梯，它可以危险时刻最重要的救助工具，只要人们的心境高了，就不会太在意公摊面积，让担架电梯出现在你的小高层里面，不管平时有没有用，但是关键时刻，它的作用不容忽视的。
强条规范实施！住建部：明确“担架电梯尺寸”，终于有说法了
强条规范实施！住建部：明确“担架电梯尺寸”，终于有说法了今天，再谈担架电梯！《住宅设计规范》2012年实施，其中6.4.2条十二层及十二层以上的住宅，每栋楼设置电梯不应少于两台，其中应设置一台可容纳担架的电梯。
国家规范虽然提出了担架电梯，但具体尺寸是多少始终没有出台。
后来，各地出台了各式各样的电梯担架标准，市场上可以说是乱象一片。
请看：天津：2600*1800（井道）青岛：1100*2100（轿厢）温州：1600*1400（轿厢）上海：1600*1500（轿厢）河北：进深不小于1800（轿厢）（同是担架电梯，咋还搞出这么多规格！......）乱了十年，等了十年终于明确了担架电梯尺寸而且为规范强条2021年9月8日，中华人民共和国住房和城乡建设部办公厅发布了国家标准《建筑与市政工程无障碍通用规范》GB 55019-2021，自2022年4月1日起实施。
本规范为强制性工程建设规范，全部条文必须严格执行。
规范第2.6.2条中明确指明了担架电梯的尺寸：这是根据近些年实际情况，参考国内、外标准中的相关要求，在现行标准条文基础上进行的调整。
这次国家规范明确了担架电梯的尺寸：宽轿厢：1.5m（深）*1.6m（宽）深轿厢：2.1m（深）*1.1m（宽）跟着图图规范，我们再来思考几个问题1、1.5m（深）*1.6m（宽）尺寸为什么可行？对于深轿厢的尺寸：2.1m（深）*1.1m（宽）进出担架肯定是没有问题的，那么宽轿厢1.5m（深）*1.6m（宽）是否可行呢？结合实际救护担架进行测试，利用住宅电梯轿厢对角线入手，得出的“容纳担架电梯”的设计参数：轿厢1.5m（深）*1.6m（宽），担架完全可以进出电梯！铲式担架示意图利用电梯对角线放置铲式担架示意图在此有一个疑问是：规范特别指出了1.5m为深，1.6m为宽，那么如果将深和宽的尺寸对调是否可行呢，目前规范没有指出，作为设计师我们最好还是慎重，按规范具体规定的来执行与设计。
住宅担架电梯的井道尺寸

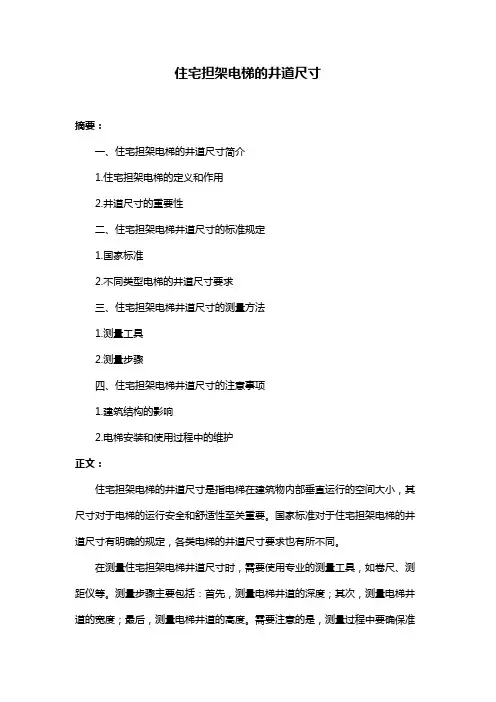

住宅担架电梯的井道尺寸
摘要：
一、住宅担架电梯的井道尺寸简介
1.住宅担架电梯的定义和作用
2.井道尺寸的重要性
二、住宅担架电梯井道尺寸的标准规定
1.国家标准
2.不同类型电梯的井道尺寸要求
三、住宅担架电梯井道尺寸的测量方法
1.测量工具
2.测量步骤
四、住宅担架电梯井道尺寸的注意事项
1.建筑结构的影响
2.电梯安装和使用过程中的维护
正文：
住宅担架电梯的井道尺寸是指电梯在建筑物内部垂直运行的空间大小，其尺寸对于电梯的运行安全和舒适性至关重要。
国家标准对于住宅担架电梯的井道尺寸有明确的规定，各类电梯的井道尺寸要求也有所不同。
在测量住宅担架电梯井道尺寸时，需要使用专业的测量工具，如卷尺、测距仪等。
测量步骤主要包括：首先，测量电梯井道的深度；其次，测量电梯井道的宽度；最后，测量电梯井道的高度。
需要注意的是，测量过程中要确保准
确无误，以免影响电梯的安装和使用。
在确定住宅担架电梯井道尺寸时，还需要注意建筑结构的影响。
例如，建筑物的墙体厚度、梁高等因素都会影响电梯井道的实际尺寸。
因此，在设计和施工电梯井道时，应充分考虑建筑物的结构特点，确保电梯井道尺寸符合标准要求。
在电梯安装和使用过程中，对于井道尺寸的维护也非常重要。
若发现井道尺寸发生变化，应及时调整电梯，以保证电梯的正常运行。
同时，还要定期对电梯井道进行清洁和维护，确保井道尺寸的稳定。
总之，住宅担架电梯的井道尺寸对于电梯的安全运行至关重要。
担架电梯尺寸

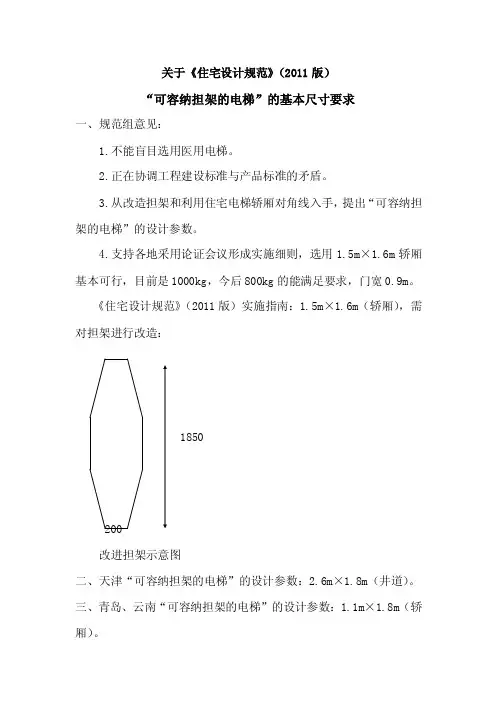

关于《住宅设计规范》（2011版）“可容纳担架的电梯”的基本尺寸要求一、规范组意见：1.不能盲目选用医用电梯。
2.正在协调工程建设标准与产品标准的矛盾。
3.从改造担架和利用住宅电梯轿厢对角线入手，提出“可容纳担架的电梯”的设计参数。
4.支持各地采用论证会议形成实施细则，选用1.5m×1.6m轿厢基本可行，目前是1000kg，今后800kg的能满足要求，门宽0.9m。
《住宅设计规范》（2011版）实施指南：1.5m×1.6m（轿厢），需对担架进行改造：1850200改进担架示意图二、天津“可容纳担架的电梯”的设计参数：2.6m×1.8m（井道）。
三、青岛、云南“可容纳担架的电梯”的设计参数：1.1m×1.8m（轿厢）。
四、宁波“可容纳担架的电梯”的设计参数： 1.6m×1.5m（轿厢），门宽0.9m。
五、上海“可容纳担架的电梯”的设计参数：长边≮1.6m（轿厢）。
六、结论：规范组意见在《实施指南》专题论证15中有详细叙述，目前因全国对此问题反映较多，已成立专题小组进行论证，在此之前，按规范组解释进行设计较为可行，即最小轿厢尺寸为： 1.6m（宽）×1.5m（深），门洞0.9m，根据厂家或标准图选择相应井道尺寸。
源道建筑2012.8.30附：煤院要求新《住宅设计规范》关于可容纳担架的电梯基本要求对于新《住宅设计规范》提供的可容纳担架的电梯轿厢最小尺寸（1600mm×1500mm），门洞最小尺寸900mm。
参考电梯如下：1、日立UAX系列无机房乘客电梯p23，UAX-1000-C060，井道尺寸宽2100mm，深2150mm，轿厢尺寸宽1600mm，深1500mm，门宽900mm，高2100mm，载重量1000kg；2、三菱GPS-III系列乘客电梯p44，GPSIII-1000-CO，井道尺寸宽2100mm，深2100mm，轿厢尺寸宽1600mm，深1500mm，门宽900mm，高2100mm，载重量1000kg（13人）。
住宅担架电梯的井道尺寸
住宅担架电梯的井道尺寸摘要：1.引言2.住宅担架电梯的井道尺寸规定3.井道尺寸对电梯选择的影响4.不同厂家的电梯井道尺寸差异5.节省空间的井道设计6.结论正文：1.引言在住宅建设中，担架电梯是一项重要的设施，它能够为居民提供便利的出行方式。
然而，在安装担架电梯时，井道尺寸的选择是一个关键的问题。
本文将对住宅担架电梯的井道尺寸进行探讨，分析其规定、影响以及不同厂家的差异。
2.住宅担架电梯的井道尺寸规定在我国，住宅担架电梯的井道尺寸有一定的规定。
一般来说，井道尺寸需要满足轿厢的尺寸和电梯运行所需的空间。
根据电梯的吨位和轿厢尺寸，井道尺寸通常在1900-2700mm 之间。
然而，具体的井道尺寸还需要根据电梯的类型、对重系统、层门系统等因素来确定。
3.井道尺寸对电梯选择的影响井道尺寸对电梯的选择具有重要影响。
不同的井道尺寸对应的电梯型号和规格不同，因此在选择电梯时需要根据井道尺寸来确定。
同时，井道尺寸还会影响电梯的运行性能、舒适度和安全性。
4.不同厂家的电梯井道尺寸差异不同的电梯厂家在设计电梯时，可能会有不同的井道尺寸。
这主要是由于不同厂家采用的对重系统、层门系统等有所差异，从而导致电梯井道尺寸的差别。
因此，在选购电梯时，需要考虑厂家因素，并根据实际情况选择合适的井道尺寸。
5.节省空间的井道设计在住宅建设中，节省空间是非常重要的。
因此，在设计电梯井道时，需要充分考虑空间利用率。
可以通过优化电梯井道的形状、布局和尺寸，以达到节省空间的目的。
同时，合理的井道设计还可以提高电梯的运行效率和安全性。
6.结论综上所述，住宅担架电梯的井道尺寸是一个重要的问题，需要根据电梯的吨位、轿厢尺寸、类型等因素来确定。
在选择电梯时，需要充分考虑井道尺寸对电梯性能、舒适度和安全性的影响，并根据实际情况选择合适的井道尺寸。
担架电梯

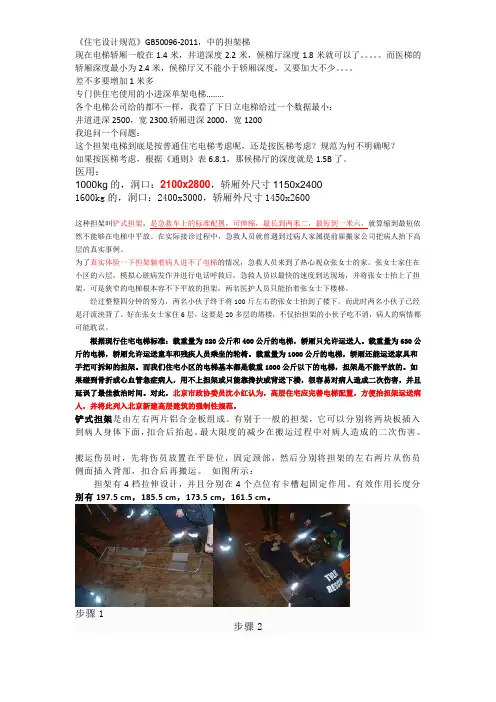

《住宅设计规范》GB50096-2011，中的担架梯现在电梯轿厢一般在1.4米，井道深度2.2米，候梯厅深度1.8米就可以了。
而医梯的轿厢深度最小为2.4米，候梯厅又不能小于轿厢深度，又要加大不少。
差不多要增加1米多专门供住宅使用的小进深单架电梯........各个电梯公司给的都不一样，我看了下日立电梯给过一个数据最小：井道进深2500，宽2300.轿厢进深2000，宽1200我追问一个问题：这个担架电梯到底是按普通住宅电梯考虑呢，还是按医梯考虑？规范为何不明确呢？如果按医梯考虑，根据《通则》表6.8.1，那候梯厅的深度就是1.5B了。
医用：1000kg的，洞口：2100x2800，轿厢外尺寸1150x24001600kg的，洞口：2400x3000，轿厢外尺寸1450x2600这种担架叫铲式担架，是急救车上的标准配置，可伸缩，最长到两米二，最短到一米六，就算缩到最短依然不能够在电梯中平放。
在实际接诊过程中，急救人员就曾遇到过病人家属提前雇搬家公司把病人抬下高层的真实事例。
为了真实体验一下担架躺着病人进不了电梯的情况，急救人员来到了热心观众张女士的家。
张女士家住在小区的六层，模拟心脏病发作并进行电话呼救后，急救人员以最快的速度到达现场，并将张女士抬上了担架，可是狭窄的电梯根本容不下平放的担架，两名医护人员只能抬着张女士下楼梯。
经过整整四分钟的努力，两名小伙子终于将100斤左右的张女士抬到了楼下。
而此时两名小伙子已经是汗流浃背了。
好在张女士家住6层，这要是20多层的塔楼，不仅抬担架的小伙子吃不消，病人的病情都可能耽误。
根据现行住宅电梯标准：载重量为320公斤和400公斤的电梯，轿厢只允许运送人。
载重量为630公斤的电梯，轿厢允许运送童车和残疾人员乘坐的轮椅。
载重量为1000公斤的电梯，轿厢还能运送家具和手把可拆卸的担架。
而我们住宅小区的电梯基本都是载重1000公斤以下的电梯，担架是不能平放的。
如果碰到骨折或心血管急症病人，用不上担架或只能靠搀扶或背送下楼，很容易对病人造成二次伤害，并且延误了最佳救治时间。
担架电梯终于有说法了！担架的电梯轿厢最小尺寸为1.50m×1.60m
担架电梯终于有说法了！担架的电梯轿厢最小尺寸为1.50m×1.60m担架电梯困扰了我们整整10年《住宅设计规范》2011年颁布实施，其中6.4.2条十二层及十二层以上的住宅，每栋楼设置电梯不应少于两台，其中应设置一台可容纳担架的电梯。
但是，没有人知道担架电梯到底是多大？好乱好乱各地可容纳担架电梯尺寸：天津：2600*1800（井道）青岛：2100*1100（轿厢）温州：1600*1400（轿厢）河北：进深不小于1800（轿厢）乱象根源造成乱象的原因有两种：1、盲目扩大担架电梯，按医用电梯标准套用；2、对担架产品了解不足，凭想象吐槽。
多数地方将担架电梯尺寸规定过大，因为规则制定者会从自身出发，认为轿厢深度小于1.8m时，担架无法进入。
乱象的根源是：有这样想法的人是坐而论道，凭空想象出来的最小尺寸，没有结合实际救护担架进行测试！事实的真相是：1.5m*1.6m，轿厢门宽度不小于0.9m时，担架完全可以进出电梯！权威解释《住宅项目规范》征求意见稿中：7.5.1 新建住宅建筑电梯设置应符合下列规定：1. 四层及四层以上住宅建筑，或住户入口层楼面距室外设计地面的高度超过9m的新建住宅建筑应设电梯，且应在设有户门和公共走廊的每层设站。
每个设置电梯的居住单元应至少设有1 台可容纳担架的电梯，且电梯轿厢尺寸不应小于为1.50m×1.60m，轿厢门净宽不应小于0.90m；2. 十二层及十二层以上的住宅建筑，每个居住单元设置电梯不应少于2 台，其中设置可容纳担架的电梯不应少于1 台；3. 新建住宅建筑电梯的载重量不应小于800kg。
条文说明中：可容纳担架的电梯是突发急病时救助安全的重要保证，也便于运送较大的家具。
可容纳担架的电梯轿厢最小尺寸为1.50m×1.60m，且开门净宽不小于0.90m，可利用对角线放置铲式担架车。
有条件的老年人住宅可以考虑采用具有病床专用电梯。
重点：①四层及以上设电梯，其中一台必须为担架电梯；②担架电梯尺寸：电梯轿厢尺寸不应小于为1.50m×1.60m，轿厢门净宽不应小于 0.90m；③老年人住宅可考虑病床专用电梯。
高层住宅担架电梯
轿厢带尾厢的方形轿厢和长方形轿厢的对比2012年8月1日开始实施的GB 50096-2011《住宅设计规范》，其中6.4.2规定“十二层及十二层以上的住宅，每栋楼设置电梯不应少于两台，其中应设置一台可容纳担架的电梯”。
国内大部分电梯厂家为了做成能放下担架的电梯，把轿厢做窄、做深，像医用电梯，但远远达不到医用电梯的使用要求，因为住宅电梯的额定载重量一般为800～1000kg。
而根据GB 7588-2003《电梯制造与安装安全规范》规定：额定载重量为800kg住宅电梯轿厢有效面积为1.73～2.1m2，额定载重量为1000kg住宅电梯轿厢有效面积为2.15～2.52m2，这样常规住宅电梯只能做成轿厢宽度≤1.1m、轿厢深度≤2.1m。
但轿厢宽度窄、深度深的做法会造成下列问题：1)如果做成长方形轿厢，因候梯厅深度应不小于轿厢深度和1500mm两者中的最大值，此时须候梯厅深度B1≥2100mm——增大公摊面积，增大建筑成本；2)当电梯处于非运行高峰时间段时，电梯乘客较少，乘客习惯于站立在轿厢内靠近门口的前半部分，却不知道这种习惯性的行为无意识地造成了轿厢的前、后偏载，造成导靴单面磨损、导靴与导轨间隙增大。
如果维修更换不及时：一方面，运动的轿厢会撞击厅门门锁，导致电梯不能安全停梯、正常平层开门或中途停车，甚至撞坏电梯部件，造成质量事故、安全事故；另一方面，导靴磨损严重时，会导致导靴中钢质部分与导轨工作面摩擦，损伤导轨工作面，在此过程中造成电梯抖动、乘坐舒适感差，最终造成导轨报废，也会造成质量事故、安全事故。
3)当电梯处于运行高峰时（每天的早晨离家上班时间段或傍晚下班回家时间段），乘客较多，因轿厢宽度较窄、深度较深，体型正常的乘客也只能单人进出，容易造成轿厢前端的拥堵。
当轿厢处于约50%载荷时，若有乘客要进入轿厢，则轿厢内的乘客须适当向轿厢深处避让才能保证后进入者所需的空间；若有乘客要离开轿厢，则需费力地挤出轿厢或轿厢内的其它乘客须适当避让才能保证离开者的行走空间，甚至需要轿厢前端（门口）的几位乘客先走出轿厢避让才能保证需要离开者的行走空间。
住宅担架电梯的井道尺寸
住宅担架电梯的井道尺寸摘要：1.引言2.住宅担架电梯的井道尺寸规定3.井道尺寸对担架电梯选择的影响4.不同厂家的担架电梯井道尺寸差异5.结论正文：1.引言在现代城市中，住宅建筑越来越高，电梯成为了人们日常出行的必备设施。
其中，担架电梯作为一种特殊的电梯类型，其井道尺寸对于住宅设计的影响尤为重要。
本文将探讨住宅担架电梯的井道尺寸问题，以期为相关领域的研究提供参考。
2.住宅担架电梯的井道尺寸规定在我国，住宅担架电梯的井道尺寸主要受到国家和地方政策的规定。
一般来说，井道尺寸应满足担架电梯的轿厢尺寸和通行需求。
根据相关规定，住宅担架电梯的井道尺寸应满足以下条件：- 轿厢尺寸：根据电梯的载重能力，轿厢尺寸会有所不同。
例如，630kg （8 人）轿厢尺寸为1100x1400，800kg（10 人）轿厢尺寸为1350x1400。
- 井道宽度：通常情况下，井道宽度应大于或等于轿厢宽度，以保证担架的顺利通行。
- 井道深度：井道深度是指电梯从底层到顶层的高度。
根据电梯的载重能力和乘客数量，井道深度会有所不同。
3.井道尺寸对担架电梯选择的影响井道尺寸是选择住宅担架电梯的关键因素之一。
合适的井道尺寸可以确保电梯的正常运行和乘客的安全。
同时，井道尺寸还会影响到电梯的成本、建筑空间的利用率以及乘客的舒适度。
因此，在确定住宅担架电梯的井道尺寸时，需要综合考虑各方面因素。
4.不同厂家的担架电梯井道尺寸差异由于不同厂家的担架电梯在设计、制造和技术方面存在差异，因此它们对井道尺寸的要求也会有所不同。
在实际应用中，应根据所选电梯的具体参数来确定合适的井道尺寸。
5.结论总之，住宅担架电梯的井道尺寸是一个涉及多方面因素的问题。
在确定井道尺寸时，需要综合考虑电梯的载重能力、乘客数量、井道宽度、井道深度以及厂家的技术要求等因素。
困扰了我们多年！担架电梯尺寸终于明确了！
困扰了我们多年！担架电梯尺寸终于明确了！以上为广告，以下为文章正文，两者无关：2019年2月15日中华人民共和国住房和城乡建设部办公厅发布了《《住宅项目规范（征求意见稿）》》里面对电梯的规定如下：7.5.1 新建住宅建筑电梯设置应符合下列规定：1 四层及四层以上住宅建筑，或住户入口层楼面距室外设计地面的高度超过9m的新建住宅建筑应设电梯，且应在设有户门和公共走廊的每层设站。
每个设置电梯的居住单元应至少设有1台可容纳担架的电梯，且电梯轿厢尺寸不应小于为1.50m×1.60m，轿厢门净宽不应小于0.90m；2 十二层及十二层以上的住宅建筑，每个居住单元设置电梯不应少于2台，其中设置可容纳担架的电梯不应少于1台；3 新建住宅建筑电梯的载重量不应小于800kg。
7.5.2 既有住宅建筑加装电梯的载重量不应小于300kg，轿厢门净宽度不应小于0.80m。
7.5.3 电梯井应独立设置，并不应敷设与电梯无关的电缆、电线等。
电梯井井壁上除开设电梯门洞和通气孔洞外，不应开设其他洞口。
这次终结了担架电梯的尺寸长期以来没有一个全国统一的说法，给出了担架梯轿厢尺寸不应小于为1.50m×1.60m，轿厢门净宽不应小于0.90m。
在此之前各地城市的标准不一，比如：1.天津地区执行的标准：1100*2100轿厢尺寸2.青岛规划局发的文件执行的标准：其中至少1台电梯保证手把可拆卸的担架平放进去(最小轿厢尺寸为1100 x 2100轿厢)。
3.温州地区设计和图审统一的标准：1400 x 1600轿厢4.宁波地区讨论稿: 住宅楼可容纳担架电梯的轿箱内净尺寸不应小于1600mm × 1500mm，轿箱门洞净宽不应小于900mm（当门洞不居中开设时，其净宽可适当缩小，但最小不得小于800，且应确保担架的出入）5.《上海市住宅设计标准》DGJ08-20-2007（2011年版）规定【5.2.2条】十二层及以上高层住宅每栋楼设置电梯不应少于两台，其中一台电梯的轿厢长边尺寸不应小于1.60m。
关于可容纳担架的住宅电梯的统一要求
关于可容纳担架的住宅电梯的统一要求关于可容纳担架的住宅电梯的统一要求一．《住宅设计规范》（2011年）要求：十二层及十二层以上的住宅，每栋楼设置电梯不应小于两台，其中应设置一台可容纳担架的电梯。
二．此类电梯我院的统一要求如下：1.在建筑平面图上特别标明“此为可容纳担架的电梯”。
2.电梯符合无障碍要求并附有无障碍标记。
额定载重量为1000kg，担架尺寸为600mmX2000mm。
3. 速度不超过2.5m/s，尺寸如下：电梯出入口宽度900（推荐）时，轿厢为1100X2100（深），井道净尺寸为1700X2600（深），但设计井道净尺寸为1800X2700（深），电梯厅设计净尺寸为2200（单侧排列）。
速度不超过2.5m/s，尺寸如下：电梯出入口宽度800（不推荐）时，轿厢为1100X2100（深），井道净尺寸为1600X2600（深），但设计井道净尺寸为1700X2700（深），电梯厅设计净尺寸为2200（单侧排列）。
4. 速度超过2.5m/s时，设计井道的宽度和深度再增加100。
具体的按各品牌电梯厂规定执行。
三．《住宅设计规范》侯梯厅深度不应小于1500，但适用于残障人员使用的电梯的最小侯梯厅深度由1500已改为1800。
四．《住宅设计规范》电梯不应紧邻卧室布置。
当受条件限制，电梯不得不紧邻兼起居的卧室布置时，应采取隔声减振的构造措施。
本条为新增强条。
实施措施：1. 电梯井道不得不时，也只能布置在兼起居的卧室的“起居空间”部分。
2.应采取双层分户墙加20厚空气层或同等隔声效果的构造措施。
担架电梯有关规范汇总担架电梯有关规范汇总1、不能盲目选用医用电梯医用电梯的设计针对的是病床尺寸较大需要配套较大的走道净空及转弯半径往往是担架能进电梯但是进不了家门2、正在协调工程建设标准与产品标准的矛盾3、从改造担架和利用住宅电梯轿厢对角线入手提出“容纳担架电梯”的设计参数4、支持各地采用论证会议形成实施细则选用1500X1600轿厢基本可行目前是1000KG今后800KG的就能满足要求。
住宅担架电梯设计参照资料
住宅担架电梯设计参照资料
?住宅设计规范(GB50096-2011),2012年8月1日实施,其中要求设置担架电梯,如何设置担架电梯,担架电梯的尺度如何控制,一直是争议的地方,现收集整理一些资料,供同行们参考:
一、《住宅设计规范》(GB50096-2011)规范组答复：
1、不能盲目选用医用电梯，医用电梯的设计针对的是病床，尺寸较大，需要配套较大的走道净空及转弯半径，往往是担架能进电梯但是进不了家门；
??《电梯主参数及轿厢、井道、机房型式与尺寸第1部分：ⅠⅡⅢⅥ类电梯》GBT 7025.1-2008中关于担架电梯的标准：（详图5）
第4.2.1.1 特别的，住宅电梯在表3中列出
a）额定载重量为450kg的电梯只适用运载乘客；
b）额定载重重量为630kg的电梯还允许运载一个有一个人陪伴的坐轮椅的人（但不允许为电动轮椅）。
——仅供参考
c） ?额定载重重量为1000kg的电梯除了可运载a）和b）中的荷载外，还可以运载具有可拆卸的把手的担架。
1000kg标准救援电梯,为标准担架电梯.
——仅供参考。
担架电梯尺寸要求标准
担架电梯尺寸要求标准
担架电梯是一种特殊的电梯类型，主要用于运送病床或担架等医疗设备。
由于担架电梯的特殊性，其尺寸要求标准也不同于普通电梯。
本文将从门口尺寸、内部空间和电梯高度等方面介绍担架电梯的尺寸要求标准。
1.门口尺寸
担架电梯的门口尺寸应满足担架和病床等医疗设备的进出。
根据不同的医疗设备，门口尺寸也有所不同。
一般而言，担架电梯的门口宽度不应小于1.5米，高度不应小于2米。
对于一些较大的医疗设备，如移动式CT扫描仪等，门口尺寸还需根据设备尺寸进行适当调整。
2.内部空间
担架电梯的内部空间应宽敞，以便于医疗设备的放置和运输。
根据不同的设备类型和运输需求，内部空间也有所不同。
一般来说，担架电梯的内部宽度不应小于1.5米，深度不应小于2米。
同时，为了方便设备的运输，内部空间的高度一般不应低于2.5米。
3.电梯高度
担架电梯的高度应满足医疗设备在运输过程中的高度需求。
由于不同的医疗设备高度不同，因此担架电梯的高度也有所差异。
一般来说，担架电梯的高度应在2.5米以上，以满足大多数医疗设备的运输需求。
对于一些特别高的医疗设备，如移动式CT扫描仪等，还需根据设备尺寸进行适当调整。
总之，担架电梯是一种特殊的电梯类型，其尺寸要求标准需满足医疗设备的运输需求。
在设计和使用担架电梯时，应充分考虑门口尺寸、内部空间和电梯高度等因素，以确保医疗设备的顺利运输和使用。
2012-7-26_新标准担架梯应对-文档资料
仅目前暂时应对方案，标准部门还在落实具体执行办法
仅供参考
GB 50096-2019 住宅设计规范中
由于担架外形尺寸没有明确的界定，所以设 计院存在诸多疑问。 对此已经向相关标准部门反馈，标准部门这 两个月会落实明确的担架尺寸和轿厢尺寸。 在上述问题明确之前，建议由设计院自行判 断所需轿厢尺寸，因为上述是住宅设计规范， 非电梯设计规范。 深轿厢使用上比宽轿厢方便。
如图，中间的矩形框为担架，两边的小矩形框为抬担架的人。 同样载重同样轿厢外尺寸的两台电梯，开门宽度相差100，左边 JJ=1200的电梯在运入担架时会很困难，受限于开门尺寸，担架的倾 斜角度较小，试图横向运入电梯时会对两边的人造成较大的困难。 而右边JJ=1300的电梯，开门宽度增加后担架的倾斜角度更大，横向 运入显较为方便。
机房尺寸要求仍符合小机房电梯的规格，长度、宽度与井道尺寸相同
井道剖面尺寸如图
条件允许，推荐深轿厢 普通规格的担架梯如左 图所示，属于深轿厢梯 种，按国标住宅用梯规 定，侯梯厅的深度应大 于等于井道深度，因此 深轿厢梯种对建筑空间 要求较高。
如图所示，当两台电梯并排布置时，空间占用问题更加明显。 一是井道尺寸利用率小，二是侯梯厅尺寸会因为一台深轿厢电 梯而占用面积更大。
如果设计院坚持需要宽轿厢，推荐电梯规格见上述平面图所示。 参考：LEHY-II-161 其中，开门处JJ建议做到1300
高层住宅担架电梯
高层住宅担架电梯随着城市的快速发展，高层住宅如雨后春笋般涌现。
在高层住宅的设计与建设中，担架电梯成为了一个至关重要的设施。
然而，对于担架电梯，许多人可能并没有深入的了解，或者在购房时没有给予足够的重视。
今天，咱们就来好好聊聊高层住宅担架电梯的那些事儿。
首先，咱们得明白啥是担架电梯。
简单来说，担架电梯就是能够容纳担架进出，以便在紧急情况下运送伤病人员的电梯。
可别小看这一点，在关键时刻，它可是能救命的！想象一下，如果住在高层的居民突发疾病或遭遇意外，需要紧急送往医院，而电梯无法容纳担架，那得多耽误事儿啊！那么，担架电梯有哪些具体的要求和标准呢？一般来说，担架电梯的轿厢尺寸要足够大，以保证担架能够顺利进出。
国家标准规定，担架电梯的轿厢尺寸不应小于 1600mm×1500mm。
而且，电梯的载重也要相应增加，通常要达到 1000 千克以上。
除了尺寸和载重，担架电梯的运行速度、稳定性、可靠性等方面也都有着严格的要求。
毕竟，这关系到患者的安危，容不得半点马虎。
为啥高层住宅一定要配备担架电梯呢？这主要是出于对居民生命安全的考虑。
高层住宅居住人口众多，发生紧急医疗状况的概率相对较高。
一旦有居民需要急救，担架电梯能够快速、安全地将患者送往楼下，为抢救生命争取宝贵的时间。
而且，不仅是在突发疾病的情况下，有时候居民可能会因为意外受伤，比如摔倒、烧伤等，也需要使用担架电梯进行运送。
如果没有担架电梯，只能通过楼梯搬运担架，这不仅费时费力，还可能对患者造成二次伤害。
然而，在实际的建设中，担架电梯的配置却存在着一些问题。
有些开发商为了降低成本，或者在设计上不够合理，导致所配置的电梯无法满足担架进出的要求。
有的电梯轿厢尺寸过小，有的虽然尺寸够了，但通道狭窄，担架难以通过。
这给居民的生命安全带来了潜在的风险。
还有一些老旧的高层住宅，在建设之初根本就没有考虑到担架电梯的需求，如今想要改造却面临着诸多困难，比如空间限制、资金不足等。
担架电梯井道尺寸
担架电梯井道尺寸担架电梯井道尺寸，中国高层住宅隐患多，特别是煤气，一旦发生火宅高层住户很难逃生。
如果消防电梯能和可容纳担架电梯做成一台电梯，防患于未然是最好不过的，所以对于担架电梯井道尺寸需要我们进一步的了解，确保发生灾难时逃生的通道畅通！下面向你介绍一下！目前住宅使用的多为轿厢尺寸1.4米1.1米（宽深）定额载重0.63吨的电梯，轿厢放进担架比较困难。
产品的尺寸调整成为必然。
不论是将电梯轿厢加深还是加宽，对电梯生产商来说，并没有复杂的技术需要攻破。
但深轿厢的电梯效率低，人们进出不便；宽轿厢需要提高吨位，随之电梯井道和电梯廊的面积都将增加，开发商的成本会相对提高，住户的公摊面积也会增大，这都不是合理的解决办法。
电梯生产商应该结合中国人多楼高的现实状况，生产出适合中国住宅特色的产品。
近期，中国建筑设计研究院已经和电梯厂家及担架生产厂家组成了研究小组，希望共同探讨研究出一种新的电梯产品，尽可能减少电梯井道的面积浪费，最终保证电梯既经济环保又能容纳担架，相关细化标准将很快出台。
一、担架尺寸是多少与住宅电梯井道的关系？多功能带医用担架常规轿厢主要有以下特点：1.移动折叠式医用担架车。
展开长度可达到1870mm，基本满足一般人群的要求。
2.适用载重量为800kg~1000kg住宅楼乘客电梯的常规标准尺寸的井道。
载重800kg，井道尺寸不小于净宽1900mm净深2000mm；载重1000kg，井道尺寸不小于净宽2150mm净深2000mm. 1500X1600电梯轿厢尺寸，根据这个查国标02J404-1《电梯、自动扶梯、人行道》我们现在的担架电梯2500*2400的轴线尺寸。
二、担架电梯井道尺寸1、不能盲目选用医用电梯医用电梯的设计针对的是病床尺寸较大需要配套较大的走道净空及转弯半径往往是担架能进电梯但是进不了家门。
2、正在协调工程建设标准与产品标准的矛盾。
3、从改造担架和利用住宅电梯轿厢对角线入手提出容纳担架电梯的设计参数。
关于可容纳担架的住宅电梯的统一要求
关于可容纳担架的住宅电梯的统一要求关于可容纳担架的住宅电梯的统一要求一．《住宅设计规范》（2011年）要求：十二层及十二层以上的住宅，每栋楼设置电梯不应小于两台，其中应设置一台可容纳担架的电梯。
二．此类电梯我院的统一要求如下：1.在建筑平面图上特别标明“此为可容纳担架的电梯”。
2.电梯符合无障碍要求并附有无障碍标记。
额定载重量为1000kg，担架尺寸为600mmX2000mm3. 速度不超过 2.5m/s，尺寸如下：电梯出入口宽度900（推荐）时，轿厢为1100X2100（深），井道净尺寸为1700X2600（深），但设计井道净尺寸为1800X2700（深），电梯厅设计净尺寸为2200（单侧排列）。
速度不超过 2.5m/s，尺寸如下：电梯出入口宽度800（不推荐）时，轿厢为1100X2100（深），井道净尺寸为1600X2600（深），但设计井道净尺寸为1700X2700（深），电梯厅设计净尺寸为2200（单侧排列）。
4. 速度超过 2.5m/s时，设计井道的宽度和深度再增加100。
具体的按各品牌电梯厂规定执行。
三．《住宅设计规范》侯梯厅深度不应小于1500，但适用于残障人员使用的电梯的最小侯梯厅深度由1500已改为1800。
四．《住宅设计规范》电梯不应紧邻卧室布置。
当受条件限制，电梯不得不紧邻兼起居的卧室布置时，应采取隔声减振的构造措施。
本条为新增强条。
实施措施：1. 电梯井道不得不时，也只能布置在兼起居的卧室的“起居空间”部分。
2.应采取双层分户墙加20厚空气层或同等隔声效果的构造措施。
担架电梯有关规范汇总担架电梯有关规范汇总1、不能盲目选用医用电梯医用电梯的设计针对的是病床尺寸较大需要配套较大的走道净空及转弯半径往往是担架能进电梯但是进不了家门2、正在协调工程建设标准与产品标准的矛盾3、从改造担架和利用住宅电梯轿厢对角线入手提出“容纳担架电梯”的设计参数4、支持各地采用论证会议形成实施细则选用1500X1600轿厢基本可行目前是1000KG今后800KG的就能满足要求。
住宅设计规范担架梯问题
住宅设计规范(GB50096-2011),2012年8月1日实施,其中要求设置担架电梯,如何设置担架电梯,担架电梯的尺度如何控制,一直是争议的地方,现收集整理一些资料,供同行们参考:一、《住宅设计规范》(GB50096-2011)规范组答复：1、不能盲目选用医用电梯，医用电梯的设计针对的是病床，尺寸较大，需要配套较大的走道净空及转弯半径，往往是担架能进电梯但是进不了家门；2、正在协调工程建设标准与产品标准的矛盾；3、从改造担架和利用住宅电梯轿厢对角线入手，提出“容纳担架电梯”的设计参数；4、支持各地采用论证会议，形成实施细则，选用1500X1600轿厢基本可行，目前是1000KG，今后800KG的就能满足要求。
二、天津地区执行的标准：2600X1800井道三、青岛规划局发的文件执行的标准：其中至少1台电梯保证手把可拆卸的担架平放进去(最小轿厢尺寸为1100X2100轿厢)。
四、温州地区设计和图审统一的标准：1400X1600轿厢五、宁波地区讨论稿: 住宅楼可容纳担架电梯的轿箱内净尺寸不应小于1600mm×1500mm，轿箱门洞净宽不应小于900mm（当门洞不居中开设时，其净宽可适当缩小，但最小不得小于800，且应确保担架的出入）六、上海住宅设计标准-2011：5.2.2 十二层及以上高层住宅每栋楼设置电梯不应少于两台，其中一台电梯的轿厢长边尺寸不应小于1.60m。
七、《住宅设计规范》(GB50096-2011)实施指南（林建平的文章）：1500X1600轿厢需要对担架做局部改造,如下图所示:.八、国标担架电梯最小尺寸(2600*1600)《电梯主参数及轿厢、井道、机房型式与尺寸第1部分：ⅠⅡⅢⅥ类电梯》GBT 7025.1-2008中关于担架电梯的标准：（详图5）第4.2.1.1 特别的，住宅电梯在表3中列出a）额定载重量为450kg的电梯只适用运载乘客；b）额定载重重量为630kg的电梯还允许运载一个有一个人陪伴的坐轮椅的人（但不允许为电动轮椅）。
关于住宅配置可容纳担架电梯的规定
关于住宅配置可容纳担架电梯的规定
（讨论稿）
国家标准《住宅设计规范》GB50096-2011（以下简称“新规范”），经批准将于2012年8月1日起实施。
新规范第6.4.2条明确要求，12层及12层以上的住宅，每栋楼应设置1台可容纳担架的电梯。
新规范在提出上述明确要求时，并未明确提出可容纳担架电梯的具体型号或尺寸，只给出了以下几条原则性的指导思想：1．“容纳担架”不等于一定要配备医用电梯。
2．配置的标准需相关行业协调。
3．普通住宅电梯容纳担架的思路——①改造担架；②利用电梯轿箱的对角线；③加宽电梯门或偏移梯门开口。
为便于执行新规范，统一我市的建筑设计和审查标准，结合新规范编写组提出的指导思想，特作出以下规定：
一、住宅楼配置的担架应采用改造后的担架，
具体形状和尺寸如右图所示。
二、住宅楼可容纳担架电梯的轿箱内净尺寸
不应小于1600mm×1500mm，轿箱门洞净宽不应小
于900mm（当门洞不居中开设时，其净宽可适当缩
小，但最小不得小于800，且应确保担架的出入），
如下图所示。
三、住宅楼可容纳担架电梯的井道尺寸，可
由电梯生产厂家依据各自的工艺要求确定，并确
保其相应的轿箱内净尺寸满足上条规定的限值。
四、可容纳担架电梯的候梯厅深度等尺寸应满足《民用建筑设计通则》GB50352、《城市道路和建筑物无障碍设计规范》JGJ50等相关国家标准和行业标准的规定。
【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑技术总结系列之担架电梯
担架电梯有关规范汇总：
住宅设计规范(GB50096-2011)：
上海住宅设计标准-2011：
《住宅设计规范》(GB50096-2011)编写组答复：
1、不能盲目选用医用电梯，医用电梯的设计针对的是病床，尺寸较大，需要配套较大的走道净空及转弯半径，往往是担架能进电梯但是进不了家门；
2、正在协调工程建设标准与产品标准的矛盾；
3、从改造担架和利用住宅电梯轿厢对角线入手，提出“容纳担架电梯”的设计参数；
4、支持各地采用论证会议，形成实施细则，选用1500X1600轿厢基本可行，目前是1000KG，今后800KG的就能满足要求。
综合分析：
《上海住宅设计标准-2011》5.2.2条中规定的“轿厢长边不小于1.60m”，应该是针对容纳担架考虑的，但没明确轿厢短边尺寸，1500X1600轿厢可满足身长不大于1.90m规格担架顺利进入及容纳（利用轿厢对角线方向有效净空），基本满足绝大多数住户需要。
结论：
可容纳担架的电梯轿厢长边应不小于1.60m，轿厢尺寸应不小于1500X1600。
电梯井道布置及尺寸，应先由甲方确定具体电梯品牌厂家，按不小于上述轿厢尺寸要求结合厂家具体产品样本选用电梯型号确定。
