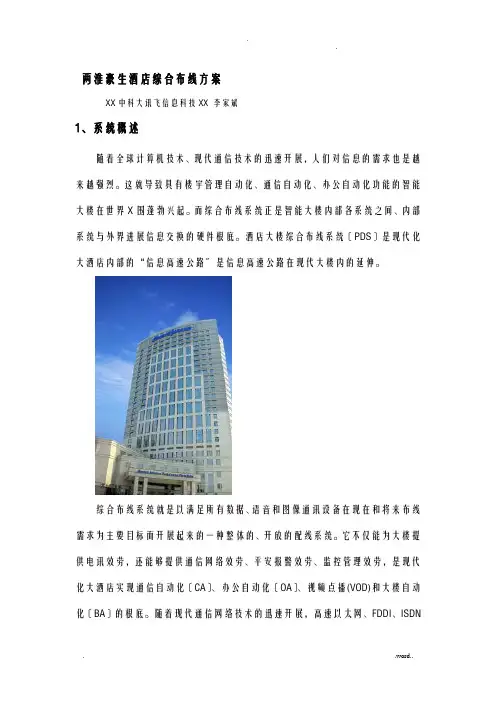

两淮豪生酒店综合布线方案XX中科大讯飞信息科技XX 李家斌1、系统概述随着全球计算机技术、现代通信技术的迅速开展，人们对信息的需求也是越来越强烈。
这就导致具有楼宇管理自动化、通信自动化、办公自动化功能的智能大楼在世界X围蓬勃兴起。
而综合布线系统正是智能大楼内部各系统之间、内部系统与外界进展信息交换的硬件根底。
酒店大楼综合布线系统〔PDS〕是现代化大酒店内部的“信息高速公路〞是信息高速公路在现代大楼内的延伸。
综合布线系统就是以满足所有数据、语音和图像通讯设备在现在和将来布线需求为主要目标而开展起来的一种整体的、开放的配线系统。
它不仅能为大楼提供电讯效劳，还能够提供通信网络效劳、平安报警效劳、监控管理效劳，是现代化大酒店实现通信自动化〔CA〕、办公自动化〔OA〕、视频点播(VOD)和大楼自动化〔BA〕的根底。
随着现代通信网络技术的迅速开展，高速以太网、FDDI、ISDN等的普遍使用。
特别是ATM网的逐步使用，建筑物对布线系统的要求除标准的通信接口外，还需要相当高传输速度以及高度的灵活性。
综合布线系统采用模块化设计，易于在配线方面进展扩大和重新配置。
在物理构造上，采用分级的星形构造，以利于数据的采集及信息的传递。
它能以最好的性能价格比来适应未来综合业务数字网〔ISDN〕和ATM的要求。
UTP是目前综合系统广泛采用的传输介质，它具有安装简单、价格低廉等特点；光纤作为传输介质具有传输速率高、XX性好、扩展性强等优点。
2、需求分析综合布线系统采用构造化布线系统，应能兼容和支持所有的电脑设备系统、数据系统(包含局部无线AP接入点)、酒店视频点播系统和语音系统。
本系统可由五个子系统组成，工作区子系统、水平子系统、管理子系统〔楼层分配线架〕、干线子系统、设备间子系统〔主配线架〕组成。
按招标文件要求工作区子系统有线及无线网络点采用6类UTP线缆，语音水平线缆和酒店VOD点播系统采用5eUTP线缆，光纤到桌面采用四芯万兆多模光纤信息点设置参见?综合布线系统点数表?。
