H3C交换机IRF典型配置指导
IRF2基本配置
实验1 IRF 2基本配置1.1 实验内容与目标完成本实验，您应该能够：● 掌握IRF 2链形堆叠的基本配置● 掌握IRF 2环形堆叠的基本配置● 掌握IRF 2的基本维护1.2 实验组网图图1-1 链形堆叠实验组网图如图1-1所示。
2台交换机通过2条堆叠电缆连接并形成IRF 。
图1-2 环形堆叠实验组网图 如图1-2所示。
3台交换机通过3条堆叠电缆首尾相连并形成IRF 。
1.3 实验设备和器材本实验所需之主要设备器材如表1-1所示。
环形连接链形连接IRFMasterSlaveSlave IRF-Port2IRF-Port2IRF-Port1IRF-Port1表1-1实验设备和器材1.4 实验过程实验任务一：IRF 2链形堆叠基本配置和维护在本实验任务中，学员需要在2台设备上建立IRF链形堆叠，然后观察堆叠的拓扑与参数。
步骤一：设备初始化检查设备的软件版本及配置信息，确保各设备软件版本符合要求，所有配置为初始状态。
如果配置不符合要求，请在用户模式下擦除设备中的配置文件，然后重启设备以使系统采用缺省的配置参数进行初始化。
以上步骤可能会用到以下命令：<Sysname> display version<Sysname> reset saved-configuration<Sysname> reboot步骤二：规划并配置IRF成员编号规划Device A的IRF成员编号是1，Device B的成员编号是2。
所以，需要在Device A 上保留缺省编号，不需要进行配置；而在Device B上将设备的成员编号修改为2。
在Device B上的配置和显示信息如下：<Sysname> system-view[Sysname] irf member 1 renumber 2Warning: Renumbering the switch number may result in configuration change or loss.Continue? [Y/N]:y[Sysname]然后将两台设备断电，按图1-1所示连接IRF链路，然后再将两台设备上电。

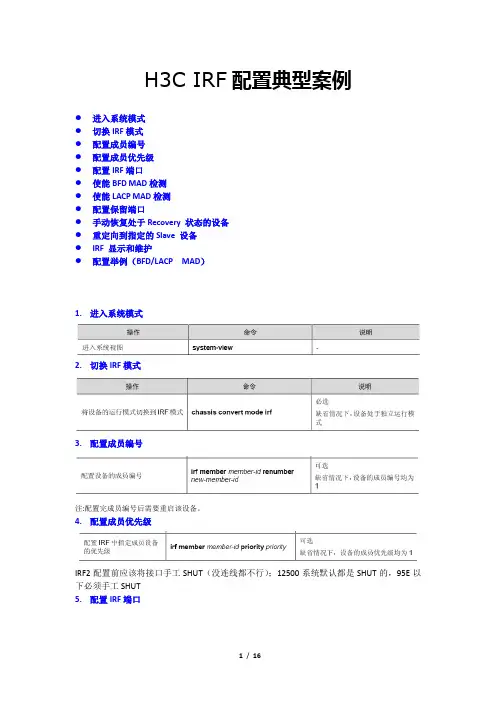

H3C IRF配置典型案例
H3C IRF配置典型案例●进入系统模式●切换IRF模式●配置成员编号●配置成员优先级●配置IRF端口●使能BFD MAD检测●使能LACP MAD检测●配置保留端口●手动恢复处于Recovery 状态的设备●重定向到指定的Slave 设备●IRF 显示和维护●配置举例（BFD/LACP MAD）1.进入系统模式2.切换IRF模式3.配置成员编号注:配置完成员编号后需要重启该设备。
4.配置成员优先级IRF2配置前应该将接口手工SHUT（没连线都不行）；12500系统默认都是SHUT的，95E以下必须手工SHUT5.配置IRF端口IRF2端口配置后应该将接口手工undo shutdown；然后关闭电源，连接IRF线缆，重启，IRF 形成。
6.使能BFD MAD检测注:此项与弟7项LACP MAD检测只能二选一，一般情况下使用BFD MAD检测。
7.使能LACP MAD检测8.配置保留端口9.手动恢复处于Recovery 状态的设备注:缺省状态下设备会自动恢复，只有Master设备产生故障且无法自动恢复时才进行手动恢复，正常配置中无须配置此项。
10.重定向到指定的Slave 设备注:此命令用于配置备用主控板，如: “<系统名-Slave#成员编号/槽位号>”，例如“<Sysname-Slave#1/0>”，正常配置中无须配置此项。
11.IRF 显示和维护12.配置举例一．IRF典型配置举例（BFD MAD检测方式）1. 组网需求由于网络规模迅速扩大，当前中心交换机（Device A）转发能力已经不能满足需求，现需要在保护现有投资的基础上将网络转发能力提高一倍，并要求网络易管理、易维护。
2. 组网图图1-1IRF典型配置组网图（BFD MAD检测方式）3. 配置思路为了减少IRF形成过程中系统重启的次数，可以在独立运行模式下预配置IRF端口、成员编号、以及成员优先级，配置保存后切换运行模式到IRF模式，可直接与其它设备形成IRF。

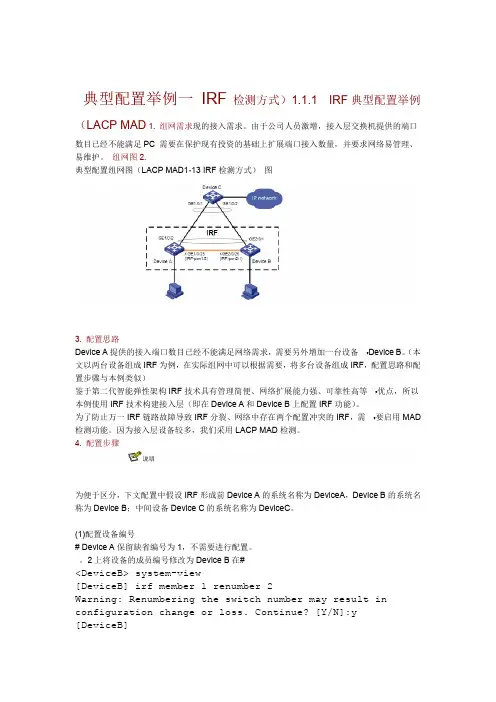

H3C IRF堆叠典型配置举例
典型配置举例一IRF检测方式）1.1.1 IRF典型配置举例（LACP MAD 1. 组网需求现的接入需求。
由于公司人员激增，接入层交换机提供的端口数目已经不能满足PC 需要在保护现有投资的基础上扩展端口接入数量，并要求网络易管理、易维护。
组网图2.典型配置组网图（LACP MAD1-13 IRF检测方式）图3. 配置思路Device A提供的接入端口数目已经不能满足网络需求，需要另外增加一台设备?Device B。
（本文以两台设备组成IRF为例，在实际组网中可以根据需要，将多台设备组成IRF，配置思路和配置步骤与本例类似）鉴于第二代智能弹性架构IRF技术具有管理简便、网络扩展能力强、可靠性高等?优点，所以本例使用IRF技术构建接入层（即在Device A和Device B上配置IRF功能）。
为了防止万一IRF链路故障导致IRF分裂、网络中存在两个配置冲突的IRF，需?要启用MAD 检测功能。
因为接入层设备较多，我们采用LACP MAD检测。
4. 配置步骤为便于区分，下文配置中假设IRF形成前Device A的系统名称为DeviceA，Device B的系统名称为Device B；中间设备Device C的系统名称为DeviceC。
(1)配置设备编号# Device A保留缺省编号为1，不需要进行配置。
2上将设备的成员编号修改为Device B在#<DeviceB> system-view[DeviceB] irf member 1 renumber 2Warning: Renumbering the switch number may result in configuration change or loss. Continue? [Y/N]:y [DeviceB](2)将两台设备断电后，按图1-13所示连接IRF链路，然后将两台设备上电。
# 在Device A上创建设备的IRF端口2，与物理端口Ten-GigabitEthernet1/0/25绑定，并保存配置。

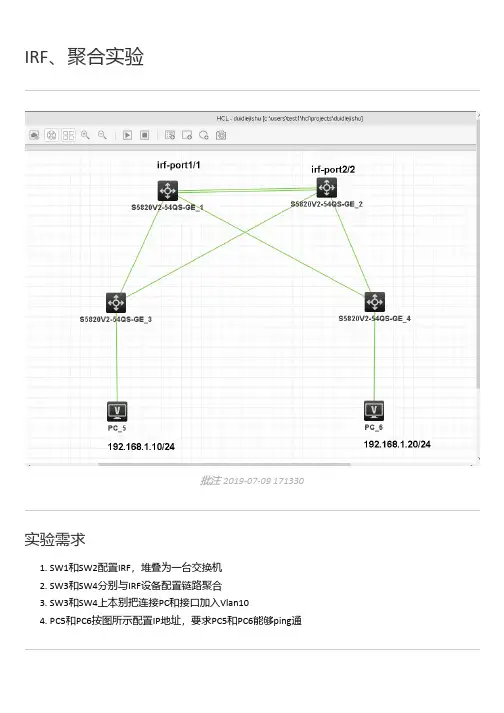

IRF、链路聚合配置文档
IRF、聚合实验批注 2019‐07‐09 171330实验需求1. SW1和SW2配置IRF，堆叠为一台交换机2. SW3和SW4分别与IRF设备配置链路聚合3. SW3和SW4上本别把连接PC和接口加入Vlan104. PC5和PC6按图所示配置IP地址，要求PC5和PC6能够ping通实验解法1. SW1和SW2配置IRF，堆叠为一台交换机步骤1：修改SW2的设备ID为2，保存配置，并重启生效[H3C]irf member 1 renumber 2Renumbering the member ID may result in configuration change or loss. Continue?[Y/N]:y[H3C]<H3C>rebootStart to check configuration with next startup configuration file, please wait.........DONE!Current configuration may be lost after the reboot, save current configuration? [Y/N]:yPlease input the file name(*.cfg)[flash:/startup.cfg](To leave the existing filename unchanged, press the enter key):Validating file. Please wait...Saved the current configuration to mainboard device successfully.This command will reboot the device. Continue? [Y/N]:yNow rebooting, please wait...%Jul 9 18:08:03:612 2019 H3C DEV/5/SYSTEM_REBOOT: System is rebooting now. 步骤2：手动关闭SW1的F1/0/53和F1/0/54[H3C]int f1/0/53[H3C‐FortyGigE1/0/53]shut[H3C‐FortyGigE1/0/53]int f1/0/54[H3C‐FortyGigE1/0/54]shut步骤3：在SW1上创建IRF‐Port1/1堆叠口，并把F1/0/53和F1/0/54口加入到堆叠口[H3C]irf‐port 1/1[H3C‐irf‐port1/1]port group interface f1/0/53[H3C‐irf‐port1/1]port group interface f1/0/54步骤4:在SW1上手动开启F1/0/53和F1/0/54口[H3C]int f1/0/53[H3C‐FortyGigE1/0/53]no shut[H3C‐FortyGigE1/0/53]int f1/0/54[H3C‐FortyGigE1/0/54]no shut步骤5：在SW1上保存配置，并激活IRF配置<H3C>save[H3C]irf‐port‐configuration active步骤6：在SW2重启完成后，手动关闭F2/0/53和F2/0/54口[H3C]int f2/0/53[H3C‐FortyGigE2/0/53]shut[H3C‐FortyGigE2/0/53]int f2/0/54[H3C‐FortyGigE2/0/54]shut步骤7：在SW2上创建IRF‐Port2/2堆叠口，并把F2/0/53和F2/0/54口加入到堆叠口[H3C]irf‐port 2/2[H3C‐irf‐port2/2]port group interface f2/0/53[H3C‐irf‐port2/2]port group interface f2/0/54步骤8：在SW2上手动开启F2/0/53和F2/0/54口[H3C]int f2/0/53[H3C‐FortyGigE2/0/53]no shut[H3C‐FortyGigE2/0/53]int f2/0/54[H3C‐FortyGigE2/0/54]no shut步骤9：在SW2上保存配置，并激活IRF配置。
H3C-S7506E实现IRF虚拟化功能
On The WayS7506E系列交换机实现IRF功能最近H3C的虚拟化（IRF），气势很猛，市场需求很大，恰好最近有机会调试S12508系列的IRF、S7500E系列的IRF和S5800系列的IRF功能。
此次贴出S7506E的IRF调试步骤以及常见查询命令(注意S7506E和S7510E在调试命令上还是有区别)，希望对给位调试有帮助。
下图为某企业的图。
注意：在尽可能的情况用2个万兆口实现IRF功能。
一：IRF配置：S7506-1与S7506-2之间的IRF[S7506E-1] irf member 1 // 配置IRF的成员号；[S7506E-1] chassis convert mode irf // 将设备切换到IRF模式,确认之后设备会自动重启 [S7506E-1] irf member 1 priority 32 //修改IRF成员的优先级，最高为32，master [S7506E-1] irf auto-update enable //使能启动文件自动加载[S7506E-1] int ten 1/2/0/2[S7506E-1- ten 1/2/0/2] shutdown //需要先提前关闭物理口，IRF逻辑口要绑定物理口[S7506E-1 ] irf-port 1/1 //创建逻辑接口，注意对应。
S7506E-1 irf-port 2/2[S7506E-1- irf-port 1/1] port group interface Ten-GigabitEthernet1/2/0/2[S7506E-1] int ten 1/2/0/2[S7506E-1- ten 1/2/0/2] undo shutdown<S7506E-1> save // 保存<S7506E-1>%Jul 7 15:42:59:953 2011 S7506E-1 STM/5/STM_MERGE:IRF merge occurs and the IRF system does not need to reboot.编者：OTW On The Way 技术交流[S7506E-2] irf member 2 // 用来配置设备的成员编号,修改为2[S7506E-2] chassis convert mode irf // 将设备切换到IRF模式,确认之后设备会自动重启 [S7506E-2] irf auto-update enable //使能启动文件自动加载[[S7506E-2] int ten 1/2/0/2[S7506E-2- ten 2/2/0/2] shutdown //需要先提前关闭物理口，IRF逻辑口要绑定物理口[S7506E-2 ] irf-port 2/2 //创建逻辑接口，注意对应。
H3C IRF配置指导-IRF配置
目录
1 IRF配置·············································································································································· 1-1 1.1 IRF简介 ·············································································································································1-1 1.1.1 IRF概述··························
H3C 5500 -EI SI IRF 配置
1.5.1 配置IRF域编号1. IRF域简介域是一个逻辑概念，设备通过IRF链路连接在一起就组成一个IRF，这些成员设备的集合就是一个IRF域。
为了适应各种组网应用，同一个网络里可以部署多个IRF，IRF之间使用域编号（DomainID）来以示区别。
如图1-7所示，Switch A和Switch B组成IRF1，Switch C和Switch D组成IRF2。
如果IRF1和IRF2之间有LACP MAD检测链路，则IRF1和IRF2会通过检测链路互相发送MAD检测报文，从而彼此影响IRF系统的状态和运行。
这种情况下，可以给两个IRF配置不同的域编号，以保证两个IRF互不干扰。
配置IRF域编号后，成员设备发出的扩展LACP报文中将携带IRF域信息，用以区分不同IRF的LACP检测报文，避免与其它IRF产生混淆。
图1-7 多IRF域示意图2. 配置IRF域编号表1-2 配置IRF域编号●IRF域编号的配臵必须在开启LACP MAD检测功能之前进行。
●建议用户为同一IRF中的成员设备配臵统一的IRF域编号，否则会影响LACP MAD检测功能的正常运行。
●在完成上述配臵后，在任意视图下执行display irf命令可以显示IRF域编号的配臵情况，通过查看显示信息验证配臵的效果。
1.5.2 配置成员编号IRF通过成员编号唯一的识别各成员设备，设备上的许多信息、配置与成员编号相关，比如接口（包括物理接口和逻辑接口）的编号以及接口下的配置、成员优先级的配置等。
●修改成员编号后，如果没有重启本设备，则原编号继续生效，各物理资源仍然使用原编号来标识；配置文件中，只有IRF端口的编号以及IRF端口下的配置、成员优先级的配置会跟着改变，其它配置均不会跟着改变。
●修改成员编号后，如果保存当前配置，重启本设备，则新的成员编号生效，需要用新编号来标识物理资源；配置文件中，只有IRF端口的编号以及IRF端口下的配置、成员优先级会继续生效，其它与成员编号相关的配置（比如普通物理接口的配置等）不再生效，需要重新配置。
H3C_S5500-EI_IRF及以太口堆叠的典型配置
H3C S5500-EI IRF堆叠的典型配置一、组网需求：配置两台S5500-EI交换机进行链型堆叠，并分别配置成员编号为1、2线缆连接方式如图所示二、组网图：三、配置步骤：(1) 两台设备不连堆叠线缆，分别上电，分别配置# 在Switch 1上的配置。
#[Switch-01]dis versionH3C Comware Platform SoftwareComware Software, Version 5.20, Release 2202 ------查看版本#[Switch-01]irf member 1 renumber 1Warning: Renumbering the switch number may result in configuration change or loss. Continue?(Y/N)y#[Switch-01]irf member 1 irf-port 1 port 1#[Switch-01]irf member 1 irf-port 1 port 2# 在Switch 1上的配置。
#[Switch-01]dis versionH3C Comware Platform SoftwareComware Software, Version 5.20, Release 2202 ------查看版本#[Switch-01]irf member 1 renumber 1Warning: Renumbering the switch number may result in configuration change or loss. Continue?(Y/N)y#[Switch-01]irf member 1 irf-port 2 port 3#[Switch-01]irf member 1 irf-port 2 port 4(2) 关闭三台设备电源，将三台设备按照组网图连接堆叠电缆，然后全部上电，堆叠形成。
h3c-IRF配置指导-整本手册
4.图标约定 本书使用的图标及其含义如下：
该图标及其相关描述文字代表一般网络设备，如路由器、交换机、防火墙等。
该图标及其相关描述文字代表一般意义下的路由器，以及其他运行了路由协议的设备。
该图标及其相关描述文字代表二、三层交换机，以及运行了二层协议的设备。
资料获取方式
您可以通过 H3C 网站（）获取最新的产品资料： H3C 网站与产品资料相关的主要栏目介绍如下： z [服务支持/文档中心]：可以获取硬件安装类、软件配置或维护类等产品资料。
Copyright © 2011 杭州华三通信技术有限公司及其许可者 版权所有，保留一切权利。
未经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书内容的部分或全部，并不得以任何 形式传播。
H3C、
、Aolynk、
、H3Care、
、TOP G、
、IRF、NetPilot、Neocean、
NeoVTL、SecPro、SecPoint、SecEngine、SecPath、Comware、Secware、Storware、NQA、
意义 命令行关键字（命令中保持不变、必须照输的部分）采用加粗字体表示。 命令行参数（命令中必须由实际值进行替代的部分）采用斜体表示。 表示用“[ ]”括起来的部分在命令配置时是可选的。 表示从两个或多个选项中选取一个。 表示从两个或多个选项中选取一个或者不选。
格式 { x | y | ... } * [ x | y | ... ] * &<1-n> #
3.各类标志 本书还采用各种醒目标志来表示在操作过程中应该特别注意的地方，这些标志的意义如下：
该标志后的注释需给予格外关注，不当的操作可能会对人身造成伤害。 提醒操作中应注意的事项，不当的操作可能会导致数据丢失或者设备损坏。 为确保设备配置成功或者正常工作而需要特别关注的操作或信息。 对操作内容的描述进行必要的补充和说明。 配置、操作、或使用设备的技巧、小窍门。
H3C IRF介绍
SWA
SWB
IRF堆叠
SWD
SWC
[SWD]irf member 1 irf-port 1 port 1 [SWD]irf member 1 irf-port 2 port 2 [SWD]irf member 1 renumber 4
[SWC]irf member 1 irf-port 1 port 1 [SWC]irf member 1 irf-port 2 port 2 [SWC]irf member 1 renumber 3
25
IRF堆叠配置示例
[SWA]irf member 1 irf-port 1 port 1 [SWA]irf member 1 irf-port 2 port 2 [SWA]irf member 1 renumber 1
[SWB]irf member 1 irf-port 1 port 1 [SWB]irf member 1 irf-port 2 port 2 [SWB]irf member 1 renumber 2
堆叠口。 由多个物理堆叠口聚合的堆叠口称为聚合堆叠口。
7
IRF堆叠的物理拓扑
Master
Slave
IRF堆叠
Slave
Master
Slave
IRF堆叠
Slave
Slave
Slave
IRF堆叠物理拓扑有两种——链形拓扑和环形拓扑。 环形拓扑具有较高的可靠性。
在Master设备上需要重定向到指定Slave设备，才能登录 到指定Slave设备的控制台。
<Switch> irf switch-to member-id
在Slave设备上只允许执行以下命令
H3C交换机配置堆叠（IRF）
H3C交换机配置堆叠（IRF）今年遇到过⼏次这样的配置需求，这⾥加以总结记录⼀下。
以H3C S12500系列以及S5100系列交换机为例，配置的步骤⼤致相同，只是个别命令的写法可能稍有区别。
需求举例：两台H3C交换机配置IRF，交换机A的万兆接⼝Ti1/0/47、Ti1/0/48⽤于互联链路，Ti1/0/46⽤于BFD(分裂检测)链路。
交换机B同样以47、48、46为例。
BFD（分裂检测）就是在IRF失效的时候会主动down掉⼀台交换机，防⽌出现双活的现象。
配置交换机SW-A<Sysname> system-view[Sysname] irf member 1Info: Member ID change will take effect after the switch reboots and operates in IRF mode.[Sysname] irf priority 32[Sysname] interface range Ten-GigabitEthernet 1/0/47 to Ten-GigabitEthernet 1/0/48[Sysname-Ten-GigabitEthernet] shutdown[Sysname-Ten-GigabitEthernet] quit[Sysname] irf-port 2[Sysname-irf-port 2] port group interface Ten-GigabitEthernet 1/0/47[Sysname-irf-port 2] port group interface Ten-GigabitEthernet 1/0/48[Sysname-irf-port 2] quit[Sysname] interface range Ten-GigabitEthernet 1/0/47 to Ten-GigabitEthernet 1/0/48[Sysname-Ten-GigabitEthernet] undo shutdown[Sysname-Ten-GigabitEthernet] quit[Sysname] save # 保存配置[Y/N]:y# 将设备的运⾏模式切换到 IRF 模式：[Sysname] chassis convert mode irf[Y/N]:yNow rebooting, please wait... # 等待设备重启重启后，交换机SW-A组成了只有⼀台成员设备的 IRF；配置交换机SW-B<Sysname> system-view[Sysname] irf member 2Info: Member ID change will take effect after the switch reboots and operates in IRF mode.[Sysname] irf priority 1[Sysname] interface range Ten-GigabitEthernet 1/0/47 to Ten-GigabitEthernet 1/0/48[Sysname-Ten-GigabitEthernet] shutdown[Sysname-Ten-GigabitEthernet] quit[Sysname] irf-port 1[Sysname-irf-port 1] port group interface Ten-GigabitEthernet 1/0/47[Sysname-irf-port 1] port group interface Ten-GigabitEthernet 1/0/48[Sysname-irf-port 1] quit[Sysname] interface range Ten-GigabitEthernet 1/0/47 to Ten-GigabitEthernet 1/0/48[Sysname-Ten-GigabitEthernet] undo shutdown[Sysname-Ten-GigabitEthernet] quit[Sysname] save # 保存配置[Y/N]:y# 将设备的运⾏模式切换到 IRF 模式：<Sysname> system-view[Sysname] chassis convert mode irf[Y/N]:yNow rebooting, please wait... # 等待设备重启设备 B 重启后与设备 A 形成 IRF；配置 BFD MAD 检测<Sysname> system-view[Sysname] vlan 2021[Sysname-vlan2021] description MAD_for_IRF[Sysname-vlan2021] port Ten-GigabitEthernet 1/1/0/46 Ten-GigabitEthernet 2/1/0/46[Sysname-vlan2021] quit# 创建 VLAN 接⼝2021，并配置 MAD IP 地址[Sysname] interface vlan-interface 2021[Sysname-Vlan-interface2021] mad bfd enable[Sysname-Vlan-interface2021] mad ip address 10.50.50.130 member 1[Sysname-Vlan-interface2021] mad ip address 10.50.50.230 member 2[Sysname-Vlan-interface2021] quit# 因为 BFD MAD 和⽣成树功能互斥，所以在检测链路 Ten-GigabitEthernet 1/1/0/46和 Ten-GigabitEthernet 2/1/0/46上关闭⽣成树协议。
H3C+S12500_IRF2典型配置介绍
19
目录
S12500 IRF2典型配臵 S12500 IRF2开局步骤 S12500 IRF2基本维护
常用维护命令
显示IRF中所有成员设备的相关信息 本IRF中所有成员设备的预配臵信息 查看IRF的拓扑信息显示
[S12500-1]display irf
[S12500-2]display irf configuration
IRF链路down延迟上报
IRF链路down延迟上报时间缺省值为0毫秒，保持缺省值 即可
[Switch] irf link-delay interval
IRF合并自动重启功能
IRF堆叠自动重启功能缺省不使能，保持缺省值即可
[Switch] irf auto-merge enable
[Switch] irf domain domain-id
Switch A
IRF(domain20) IRF链路
Switch B
10
其他可选配臵
桥MAC保留时间
当堆叠分裂时，桥MAC缺省永久保留，保持缺省值即可
[Switch] irf mac-address persistent {always | timer}
6
BFD MAD检测 （二）
IRF
BFD MAD检测链路 IRF链路 Master Slave
[Switch-Vlan-interface] mad bfd enable [Switch-Vlan-interface] mad ip address ip-address { mask | mask-length } chassis chassis-number
H3C S5600系列交换机IRF堆叠的配置
H3C S5600系列交换机IRF堆叠的配置2009年11月14日星期六下午 3:09一、组网需求：配置4台交换机的Unit ID、Unit name、Fabric name，使它们相互连接可以构成Fabric。
具体需求如下：1. 4台交换机SwitchA、B、C、D的Unit ID依次分别为1、2、3、4；2. 4台交换机SwitchA、B、C、D的Unit name分别是Unit1、Unit2、Unit3、Unit4；Fabric name 为hello。
二、组网图:三、配置步骤：Switch A上的配置：1. 配置Unit ID为1system-view[Switch] change unit-id 1 to 12. 配置Unit name为Unit1[Switch] set unit 1 name Unit13. 配置Fabric name为hello[Switch] sysname helloSwitch B上的配置：4. 配置Unit ID为2system-view[Switch] change unit-id 1 to 25. 配置Unit name为Unit2[Switch] set unit 2 name Unit26. 配置Fabric name为hello[Switch] sysname helloSwitch C和Switch D上的配置与上述配置相似，这里不再赘述。
四、配置关键点：1. 堆叠的成员交换机需要保证具有相同的软件版本。
在堆叠连接时，必须保证线缆连接正确。
2. 该配置在堆叠进行前进行,如果在同一个Fabric内存在相同的Unit ID，FTM模块将对相同编号的设备进行自动编号操作。
3. 在Fabric正常工作时，用户可以将Fabric视作一台独立设备进行配置。
由于Fabric是由多台设备组成，会存在因设备间数据传输或同步执行程序造成的繁忙状态。
如果用户在进行配置时收到Fabric繁忙的提示“Fabric system is busy, please try later...”，表示Fabric 没有正常执行用户的操作，这时需要用户对之前操作的结果进行验证或重新进行配置。
H3C S5800实现IRF功能详细配置过程
H3C S5800实现IRF功能详细配置过程最近H3C 的虚拟化（IRF），气势很猛，市场需求很大，恰好最近有机会调试S12508 系列的IRF、S7500E 系列的IRF 和S5800 系列的IRF 功能。
首先贴出S58 系列的IRF 调试步骤以及常见查询命令，希望对给位调试有帮助。
下图为某企业的图（绝对实践版）。
一：配置：S5852C 与S5832C 之间的IRF[S5856C-1] irf member 1 priority 32 // 修改IRF 优先级，越大越是Master[S5856C-1] irf auto-update enable // 使能IRF 系统启动文件的自动加载功能[S5856C-1] int ten 1/0/52[S5856C-1- ten 1/0/52] shutdown //需要先提前关闭物理口，IRF 逻辑口要绑定物理口[S5856C-1 ] irf-port 1/1 //创建逻辑接口，注意对应。
S5832C irf-port 2/2[S5856C-1- irf-port 1/1] port group interface Ten-GigabitEthernet1/0/52[S5856C-1] int ten 1/0/52[S5856C-1- ten 1/0/52] undo shutdown[S5856C-1] save // 保存，不然执行下步，设备会自动重启。
[S5856C-1] irf-port-configuration active // 用于来激活设备上所有IRF 端口下的配置。
[S5832C-2] irf member 1 renumber 2 // 用来配置设备的成员编号,修改为2[S5856C-2] save[S5856C-2] reboot //生效，重启后，发现接口的板卡号由1 变成2[S5832C-2] irf auto-update enable // 使能IRF 系统启动文件的自动加载功能[S5832C-2] int ten 2/0/27[S5832C-2- ten 2/0/27] shutdown //需要先提前关闭物理口，IRF 逻辑口要绑定物理口[S5832C-2 ] irf-port 2/2 //创建逻辑接口，注意对应。
H3C交换机IRF配置指导
#
Reboot
重启，重启之后设备
#
in terface Ten-GigabitEthernet2/0/29
shut
#
in terface Ten-GigabitEthernet2/0/30
shut
#
irf-port 2/2
port group in terface Ten-GigabitEther net2/0/29
port group in terface Ten-GigabitEther net2/0/30
此处必须写为
如果还有第三台的话，则可以新增
#
in terface Ten-GigabitEthernet2/0/29
undo shut
#
in terface Ten-GigabitEthernet2/0/30
undo shut
#
in terface Ten-GigabitEthernet1/0/30
undo shut
#
Save
#
Irf-port-configuration active//激活irf端口配置
在配置第二台设备之前就可以按照预先规划的接口将两台设备互联起来，等两台
IRF
2.
irf member1remember 2
#
irf-port 1/1
port group in terface Ten-GigabitEthernet1/0/29 mode enhan ced
port group in terface Ten-GigabitEthernet1/0/30 mode enhan ced
#
02-IRF配置举例-S12500_IRF
H3C S12500 IRF典型配置举例1 简介IRF配置举例。
IRF（Intelligent Resilient Framework，智能弹性架构）是 H3C 自主研发的软件虚拟化技术，它的核心思想是将多台设备通过物理 IRF端口连接在一起，进行必要的配置后，虚拟化成一台“虚拟设备”，通过该“虚拟设备”来实现多台设备的协同工作、统一管理和不间断维护。
为了便于描述，本文把这个虚拟化形成的设备称为 IRF。
2 配置前提本文档中的配置均是在实验室环境下进行的配置和验证，配置前设备的所有参数均采用出厂时的缺省配置。
如果您已经对设备进行了配置，为了保证配置效果，请确认现有配置和以下举例中的配置不冲突。
请确保成员设备间的 IRF物理连线正确连接，与配置组网图保持一致。
本文假设您已了解 IRF特性。
3 使用限制1. IRF形成条件在配置 IRF前，S12500必须满足以下条件，否则不能形成 IRF：• S12500只能与 S12500组成 IRF，不能与其他产品组成 IRF；•组成 IRF的设备上主控板类型必须相同，不同的主控板类型不能形成 IRF；•组成 IRF的设备的系统工作模式必须相同；•组成 IRF的设备主机软件版本必须相同；•组成 IRF的设备上 acl hardware-mode ipv6命令必须配置一致，即都为 acl hardware-mode ipv6 enable或都为 acl hardware-mode ipv6 disable；•组成 IRF的设备上 vpn popgo命令必须配置一致，即都为 vpn popgo或都为 undo vpn popgo。
2. IRF连接限制本设备上与IRF-Port1绑定的 IRF物理端口只能和邻居成员设备 IRF-Port2口上绑定的IRF物理端口相连，本设备上与 IRF-Port2口绑定的IRF物理端口只能和邻居成员设备 IRF-Port1口上绑定的 IRF物理端口相连，如表 1所示。
H3C IRF2配置
前言IRF2（Intelligent Resilient Framework，智能弹性架构）是H3C自主研发的软件虚拟化技术，通过将多台设备虚拟为一台设备，可以简化网络拓扑，提高管理效率，并能提供1:N的设备级备份，帮助您实现业界领先的企业网、数据中心汇聚/核心层解决方案。
本章将为您介绍如果使用多台S5820V2&S5830V2系列交换机组建基于IRF技术的虚拟化设备。
配置要求本次试验通过2台支持虚拟化交换机进行配置，将两台物理设备进行虚拟化后逻辑合成一台设备。
试验环境配置过程主机一：<Sysname> system-view[Sysname] interface range ten-gigabitethernet 1/0/49 to ten-gigabitethernet1/0/50[Sysname-if-range] shutdown[Sysname-if-range] quit[Sysname] irf-port 1/1[Sysname-irf-port1/1] port group interface ten-gigabitethernet 1/0/49[Sysname-irf-port1/1] port group interface ten-gigabitethernet 1/0/50[Sysname-irf-port1/1] quit[Sysname] interface range ten-gigabitethernet 1/0/49 to ten-gigabitethernet1/0/50[Sysname-if-range] undo shutdown[Sysname-if-range] quit[Sysname] irf member 1 priority 31[Sysname] irf-port-configuration active[Sysname]save主机二<Sysname> system-view[Sysname] irf member 1 renumber 2Warning: Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y[Sysname] quit<Sysname> reboot<Sysname> system-view[Sysname] interface range ten-gigabitethernet 2/0/49 to ten-gigabitethernet2/0/50[Sysname-if-range] shutdown[Sysname-if-range] quit[Sysname] irf-port 2/2[Sysname-irf-port2/2] port group interface ten-gigabitethernet 2/0/25[Sysname-irf-port2/2] port group interface ten-gigabitethernet 2/0/26[Sysname-irf-port2/2] quit[Sysname] interface range ten-gigabitethernet 2/0/49 to ten-gigabitethernet2/0/50[Sysname-if-range] undo shutdown[Sysname-if-range] quit<Sysname> save<Sysname> system-view[Sysname] irf-port-configuration active二层利用LACP进行检测，在数据中心组网中，为了实现更简单的拓扑结构，一般在接入层和汇聚层均采用IRF技术进行整合。
H3C51205800IRF配置详解
H3C-IRF2-虚拟交换技术-强列鼻视看我文档不下载的呵呵。
看了下面的东西你就会配IRF了。
H3C-5120-HI H3C-5120S H3C5800先到H3C官网上面看那些交换机支持IRF，配有堆叠线的就堆叠线，没有的可以用万兆模块加万兆光纤线成一条心跳线。
如图：5210配带的堆叠线。
5800配带的大口堆叠线。
万兆光纤。
下面我介绍几种方式进行IRF配置，着急要配的可以直接看第二种常用的按上面配就可以。
图中:1/2和2/1为配置里面的虚拟IRF接口号.1口和2口为万兆光口XG1/0/51 XG1/0/52.一、单物理接口连接方式：只用到每个交换机的一个万兆接口：配置:第一台交换机的配置1、首先进入并关闭万兆堆叠口[H3C]interface ten-gigabitethernet1/0/51[H3C – Ten-GigabitEthernet1/0/51]shutdown[H3C – Ten-GigabitEthernet1/0/51]quit2、启动IRF模式并重命名主机序号H3C []irf member 1 renumber 1#将1号机重命名为1号机[H3C]重命名后出现告警信息，选Y跳过继续。
[H3C]irf-port 1/2#创建1号机的第一个虚拟堆叠口将交换机同一模块的第一个堆叠口与创建的虚接口进行绑定[H3C -irf-port 1/2] port group interface Ten-GigabitEthernet1/0/51 mode normal[H3C -irf-port 1/2]绑定后出现reboot重启提示，Y跳过继续[H3C -irf-port 1/2]quit #完成后退出配置窗口，继续3、进入并打开万兆堆叠口[H3C]interface ten-gigabitethernet1/0/51[H3C – Ten-GigabitEthernet1/0/51]undo shutdown[H3C – Ten-GigabitEthernet1/1/2]quit[ H3C]save #保存Reboot重启后启用IRF irf-port-c actice 命令激活IRF:第二台交换机的配置1、首先进入并关闭万兆堆叠口[H3C]interface ten-gigabitethernet1/0/51[H3C – Ten-GigabitEthernet1/0/51]shutdown[H3C – Ten-GigabitEthernet1/0/51]quit2、启动IRF模式并重命名主机序号H3C []irf member 1 renumber 2 #将1号机重命名为2号机[H3C]重命名后出现告警信息，选Y跳过继续。
