调压器使用说明 特瑞斯-REV2013

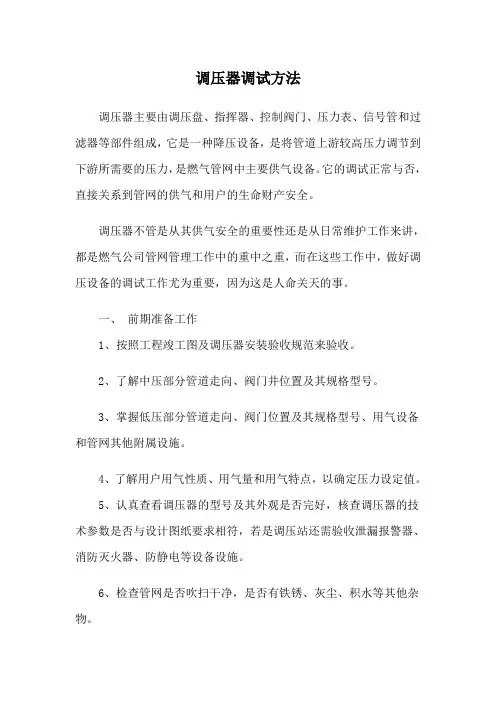

调压器调试方法
调压器调试方法调压器主要由调压盘、指挥器、控制阀门、压力表、信号管和过滤器等部件组成，它是一种降压设备，是将管道上游较高压力调节到下游所需要的压力，是燃气管网中主要供气设备。
它的调试正常与否，直接关系到管网的供气和用户的生命财产安全。
调压器不管是从其供气安全的重要性还是从日常维护工作来讲，都是燃气公司管网管理工作中的重中之重，而在这些工作中，做好调压设备的调试工作尤为重要，因为这是人命关天的事。
一、前期准备工作1、按照工程竣工图及调压器安装验收规范来验收。
2、了解中压部分管道走向、阀门井位置及其规格型号。
3、掌握低压部分管道走向、阀门位置及其规格型号、用气设备和管网其他附属设施。
4、了解用户用气性质、用气量和用气特点，以确定压力设定值。
5、认真查看调压器的型号及其外观是否完好，核查调压器的技术参数是否与设计图纸要求相符，若是调压站还需验收泄漏报警器、消防灭火器、防静电等设备设施。
6、检查管网是否吹扫干净，是否有铁锈、灰尘、积水等其他杂物。
7、对管网和调压器在交户使用时，还须进行气密性试验(预验收时已进行过强度试验，在此略去)，具体如下：(1)调压器气密性试验须与其他管道设备分开单独进行，并应卸下仪表，以免损坏。
(2)对于进口侧，充气加压至进口最大压力，然后关闭调压器出口阀门，用泡沫剂(中性)涂接口处，观察1秒，不得泄漏和出现其他异常。
(3)对于出口侧，低压应用4Pa压力试验，不应有漏气。
1.8 装回仪表，用泡沫剂检查各接口处，气体有无泄漏。
以上均符合要求后再做下一步。
二、调压设备调试1、设定压力应遵循由高到低的原则，按步骤一项一项进行，不可操之过急。
即：切断压力--放散压力--工作压力。
2、压力设定后，需检测其关闭压力，验证其性能，是否达到要求值。
3、压力设定符合要求后方可开启出口阀门，在此之前不得打开出口阀门，以防意外发生。
4、调试过程中，严禁烟火，防止静电产生，禁止碰撞、敲击管道及设备。
5、阀门开启应缓慢，不得猛开猛关。
调压器基本原理
25 mbar
2013-4-9 特瑞斯能源装备 18
谢
谢！
2013-4-9
特瑞斯能源装备
19
调压器基本原理特瑞斯能源装备22013413调压器用于维持稳定的出口压力而无论流量或进口压力是否变化进口压力稳定的出口压力可变的燃气耗量可变的管网压力调压器特瑞斯能源装备32013413调压器的基本原理力系平衡直接作用式调压器力系平衡直接作用式调压器向下的力系等于向上的力系时平衡条件满足用气量的变化决定下游压力的变化下游压力降低时向上的力减小阀盘打开弹簧的向下作用力入口压力x阀盘截面积作用于膜盘出口压力的向上作用力x膜盘截面积出口压力x阀盘截面积信号管通往下游管道特瑞斯能源装备42013413向下的力系等于向上的力系时平衡条件满足用气量的变化决定下游压力的变化下游压力降低时向上的力减小阀盘打开来自指挥的驱动压力向下的驱动压力x皮膜横截面积进口压力x阀盘的横截面积出口压力的向上作用力x膜盘截面积出口压力x阀盘截面积调压器的基本原理力系平衡间接作用式调压器特瑞斯能源装备52013413稳定的工作条件
2013-4-9
特瑞斯能源装备
16
－串联监控
监控调压器 / 工作调压器正常
25 mbar 20 mbar
监控调压器
工作调压器
进口压力
出口压力
20 mbar
2013-4-9 特瑞斯能源装备 17
－串联监控
监控调压器 / 工作调压器失效
25 mbar 20 mbar
监控调压器
工作调压器
进口压力
出口压力
Q1 Q2 流量增加 L1 L2 弹簧长度增加 F1 F2 弹力降低
F1
出口压力降低
F2
弹簧影响： 弹力取决于压缩量
调压器说明书
调压器说明书主要用途：调压器具有波形不失真，体积小、重量轻，效率高，使用方便，运行可靠等特点，可广泛用于工业（如化工，冶金，仪器仪表，机电制造，轻工等），科学实验，公用设备，家用电器中，以实现调压，控温，调速，调光，功率控制等目的。
本系列产品分新型和老型，带J 为老型，不带J 为新型。
技术规格1.调压器的基本参数按表规定 表1（TDGC2单相系列）2.调压器的基本参数按表规定 表1（TSGC2三相系列）3.调压器额定（输出）容量：调压器额定容量按下式计算： P=√mI ·u 2×10^(-3)(KVA)式中：P-调压器额定输出容量（KVA) M-相数，单相M=1，三相M=3 I2-额定输出电流（A ）型号 额定 容量 KV A 相 数 额定 频率 (HZ) 额定 输入 电压 （V ） 输出 电压 范围 （V ） 额定输出 电流 （A ） TDGC2/TDGC2J-0.2 0.2 1502200~2500.8 TDGC2/TDGC2J-0.5 0.5 2 TDGC2/TDGC2J-1 1 4 TDGC2/TDGC2J-2 2 8 TDGC2/TDGC2J-3 3 12 TDGC2/TDGC2J-4 4 16 TDGC2/TDGC2J-5 5 20 TDGC2/TDGC2J-7 7 28 TDGC2/TDGC2J-10 10 40 TDGC2/TDGC2J-15 15 60 TDGC2/TDGC2J-20 20 80 TDGC2/TDGC2J-3030120型号 额定 容量 KV A 相 数 额定 频率 (HZ) 额定 输入 电压 （V ） 输出 电压 范围 （V ） 额定 输出 电流 （A ） TSGC2/TSGC2J-3 3 3503800~4304 TSGC2/TSGC2J-6 6 8 TSGC2/TSGC2J-9 9 12 TSGC2/TSGC2J-12 12 16 TSGC2/TSGC2J-15 15 20 TSGC2/TSGC2J-20 20 27 TSGC2/TSGC2J-303040U2-最大输出电流（V ） （三相为线电压）4、调压器绝缘等级为A 级，线圈平均温升限值为60℃5、过负荷能力，调压器允许短时间超过额定输出电流值。
调压器操作指导书
Q/DZZR BZ207.408调压器运行、调试作业指导书管理标准1.目的为保证设备安全、平稳输配天然气，特制定本规2.适用围2.1本指导书规定了燃气调压器运行的检查准备、操作程序和注意事项。
2.2本指导书适用于中燃城市燃气发展调压器的投用、压力设置和系统运行切换等作业。
2.3 操作人员要明确所操作燃气系统的压力等工艺参数设置要求。
2.4 检查所用工具、物品是否齐全，穿戴好工作服及劳保用品。
2.5 操作现场严禁烟火，防止静电产生，禁止碰撞、敲击管道及设备。
2.6 操作过程中，应注意保护精密仪表，要缓慢开启阀门，不得猛开猛关以防压力波动过大，损坏仪表。
2.7 设定操作压力应遵循由高到低的原则，按步骤逐项进行。
一般设置压力顺序为：放散压力、切断压力、工作压力。
各用气场所可根据其用气特点要求和侧重保护方式的不同，调整各压力的设定值并结合工作实际调整压力设置。
3.程序与要求3.1 调压器的投用3.1.1 确认调压器的进出口阀门已关闭；3.1.2 测试切断阀的复位操作，确认切断阀设置压力正确并处于正常工作状态。
测试中切断阀或附加在调压器上的切断阀在执行了切断动作后须人工进行复位。
3.1.3 测试放散阀，确认放散阀设置压力正确并处于正常工作状态。
打开放散阀前边的控制阀门，使放散管路通畅，放散阀连接的放散管要符合安全要求。
3.1.4 缓慢开启进口阀门,并观察上游压力表是否在允许的压力围,为避免出口压力表在送气时超量程损坏,可先关闭压力表下阀门,待压力稳定后再开启。
3.1.5 当进口压力正常后,缓慢开启调压器出口阀门,并精确调节调压器的出口压力。
3.1.6 缓慢开启调压器进口阀门,观察低压端压力,压力平稳后逐步全部开启调压器的进出口阀门，实现对系统供气。
3.1.7 低温天气投用调压器要进行排污和保温防冻等措施。
3.1.8 调压器初次投用要加强巡护次数并做好记录。
3.2 调压器的压力设定3.2.1 运行压力的设定3.2.1.1开启进气阀门前，应仔细检查调压器的所有阀门是否处于关闭状态。
介绍机械调压器安全操作及保养规程
介绍机械调压器安全操作及保养规程机械调压器是一种常用的流量调节设备，用于维持系统中流体的压力稳定。
机械调压器的正常使用和保养，是确保系统稳定运行的关键。
本文将介绍机械调压器的安全操作规程及保养维护的方法。
安全操作规程使用机械调压器前，需要了解相关的安全操作规程，并严格遵守。
1. 安装机械调压器的安装前，需要完成以下几项工作：•根据系统参数选择合适的机械调压器型号。
•将机械调压器安装在足够的空间内，以便维护和检修。
•避免机械调压器受到振动的影响，以免影响其正常工作。
•安装前需要保证安装场所的空气流通，确保工作环境的安全性。
2. 调试机械调压器安装后，需要进行调试。
调试过程应该按照以下步骤进行：•固定机械调压器。
•开启机械调压器进口阀门，检查压力是否达到要求。
•打开机械调压器出口阀门，检查流量是否按要求进行。
确保机械调压器的压力和流量达到要求后，才能正常使用机械调压器。
3. 操作在正式使用机械调压器前，需要了解机械调压器的使用方法，严格遵守以下操作规程：•保持机械调压器的工作环境干燥，防止进入水分影响正常工作。
•避免工作时突然切断入口流量，以免机械调压器受到过大的冲击。
•维护正确的工作压力范围，避免对设备的机械性能、使用寿命造成影响。
•定期检查机械调压器的操作状态，确保其正常工作。
4. 维护机械调压器的正常使用需要定期维护，以确保其长期稳定的工作：•定期检查机械调压器的背压调整手柄，确保其不受损坏。
•定期检查机械调压器的工作压力参数，以防止因参数偏差引发的故障。
•定期更换机械调压器的密封件，以保证机械调压器的正常工作。
•定期清理机械调压器的内部，避免堵塞或其他故障的产生。
保养维护方法对于机械调压器的长期稳定工作，需要定期进行保养维护，以延长其使用寿命：1. 定期清理机械调压器的运行会产生大量的水垢、杂物、污垢等，容易影响其正常工作。
所以定期清理机械调压器的内部，是常规的保养维护任务。
2. 定期检查对于机械调压器的一些关键部位，如密封件、腐蚀点等，需要定期进行检查，避免因疏忽导致的故障产生。
