10KV调压器说明书 SVR

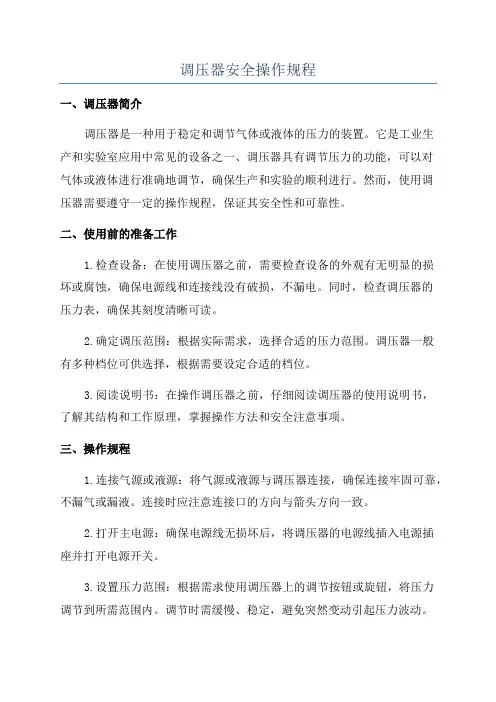

调压器安全操作规程
调压器安全操作规程一、调压器简介调压器是一种用于稳定和调节气体或液体的压力的装置。
它是工业生产和实验室应用中常见的设备之一、调压器具有调节压力的功能，可以对气体或液体进行准确地调节，确保生产和实验的顺利进行。
然而，使用调压器需要遵守一定的操作规程，保证其安全性和可靠性。
二、使用前的准备工作1.检查设备：在使用调压器之前，需要检查设备的外观有无明显的损坏或腐蚀，确保电源线和连接线没有破损，不漏电。
同时，检查调压器的压力表，确保其刻度清晰可读。
2.确定调压范围：根据实际需求，选择合适的压力范围。
调压器一般有多种档位可供选择，根据需要设定合适的档位。
3.阅读说明书：在操作调压器之前，仔细阅读调压器的使用说明书，了解其结构和工作原理，掌握操作方法和安全注意事项。
三、操作规程1.连接气源或液源：将气源或液源与调压器连接，确保连接牢固可靠，不漏气或漏液。
连接时应注意连接口的方向与箭头方向一致。
2.打开主电源：确保电源线无损坏后，将调压器的电源线插入电源插座并打开电源开关。
3.设置压力范围：根据需求使用调压器上的调节按钮或旋钮，将压力调节到所需范围内。
调节时需缓慢、稳定，避免突然变动引起压力波动。
4.观察压力表：在调节压力的过程中，需时刻观察压力表的指示，确保调压器内压力与设定值相匹配，并在安全范围内波动。
5.操作注意事项：-避免长时间过载使用调压器，确保设备的正常工作寿命。
-避免调压器长时间处于高温、潮湿或有腐蚀性的环境中，以免损坏设备。
-在对气体进行调节时，必须确保气体的供应稳定可靠，避免气体突然中断或波动。
-不得将调压器用于超出其额定压力范围的场合，以免引起危险或设备故障。
-禁止在使用过程中进行非法操作或调整调压器配置，以免影响设备正常运行。
6.停止使用后的操作：-关闭主电源开关，拔掉电源线。
-关闭气源或液源，确保调压器不再接收气体或液体。
-清洁和维护设备。
四、紧急处理措施1.压力过高：如果发现调压器内的压力异常升高，应立即切断电源和气源或液源，等待压力下降后再进行检修。
调压器说明书
调压器说明书主要用途：调压器具有波形不失真，体积小、重量轻，效率高，使用方便，运行可靠等特点，可广泛用于工业（如化工，冶金，仪器仪表，机电制造，轻工等），科学实验，公用设备，家用电器中，以实现调压，控温，调速，调光，功率控制等目的。
本系列产品分新型和老型，带J为老型，不带J为新型。
技术规格1.调压器的基本参数按表规定表1（TDGC2单相系列）2.调压器的基本参数按表规定表1（TSGC2三相系列）3.调压器额定（输出）容量：调压器额定容量按下式计算：P=√mI·u2×10^(-3)(KVA)式中：P-调压器额定输出容量（KVA)M-相数，单相M=1，三相M=3I2-额定输出电流（A）U2-最大输出电流（V）（三相为线电压）过载（%）不超过（分钟）20 6040 3060 64、调压器绝缘等级为A级，线圈平均温升限值为60℃5、过负荷能力，调压器允许短时间超过额定输出电流值。
但不能超过表2的规定基本原理与主要结构1.基本原理：调压器电刷借助于手轮主轴和刷架的作用，言线圈的磨光表面滑动，变化电刷接触位置、改变一次和二次线圈匝数比，以达到调压的目的。
2、主要结构：①单位结构：单相0.2KV A~10KV A调压器为调压单元结构，一个上端面具有一定宽度的磨光表面的线圈固定在工程塑料的底座上，接触组的电刷在弹簧压力下与线圈的磨光表面金梅接触，转动手轮带动电刷在线圈磨光表面上滑动进行调压。
单元调压器一般为台式，外面有防护通风罩。
单元调压器绕组联接如图一所示：注：图中U1-输入电压（伏）U2-输出电压（伏）D-电刷②单相组装结构，单相大容量调压器是由几个相同规格的单元组装而成，各单元的电刷接触组装在同一主轴上，线圈输入端并联连接平衡电抗器，以平衡单元间电流分布并抑制环流。
单相大容量调压器绕组联接如图2.图3所示：U1-输入电压U2-输出电压D-电刷DK DK1 DK2是平衡电抗器③三相组装结构：三相调压器由三个相同规格的单元同轴组装而成。
馈线调压器使用说明书
馈线调压器一、总则1. 10kV SVR馈线调压器是一种可以自动调节变比来保证输出电压稳定的装置。
可以在±20%的范围内对输入电压进行自动调节，它特别适用于电压波动大的线路或压降大的线路，将这种馈线调压器安装在馈电线路的中部，在一定范围内对线路电压进行调整，保证用户的供电电压，减少线路的线损。
产品简介SVR馈线自动调压器是一种通过跟踪线路电压变化，自动调节装置本体变比来保证输出电压稳定的装置。
它可以在30%的范围内对输入电压进行自动调节，特别适用于电压波动大或压降大的线路，将这种调压器串联在6kV、10kV、35kV线路的中后端，在一定范围内对线路电压进行调整，保证用户的供电电压平稳，减少线路的线损；此外，SVR馈线自动调压器也适用于主变不具备调压能力的变电站，将这种调压器串联在变电站变压器出线侧，保证出线侧电压合格。
浙江法拉迪电气有限公司是国内专业生产馈线调压器的厂家，馈线调压器市场占有率国内大，涵盖国内大部分省市地区。
产品主要应用在农网、城网，油田，煤炭，化工等领域。
1生产设计标准JB8749－1998 调压器通用技术要求GB1094—1996 电力变压器GB/T6451—1999 三相油浸式电力变压器技术参数和要求 GB/T17468—1998 电力变压器选用导则GB10230—88 有载分接开关GB/T1058—89 有载分接开关应用导则DL/T572-95 电力变压器运行规程2 验收标准馈线调压器安装点电压满足国标GB/T12325-2008供电电压偏差标准规定：35kV及以上供电电压正、负偏差的绝对值之和不超过额定电压的10%；20kV 及以下三相供电电压允许偏差为额定电压的±7%；220V单相供电电压允许偏差为额定电压的+7%，-10%。
三、主要技术参数1. 环境条件1.1海拔高度：≤2000m1.2环境温度：-25℃～+45℃1.3相对湿度：小于90%1.4 防污秽能力： III级1.5 安装倾斜度：< 2%1.6 装置周围无严重影响装置绝缘性能的污秽及侵蚀性介质，工作场所无火灾及爆炸危险，无剧烈震动。

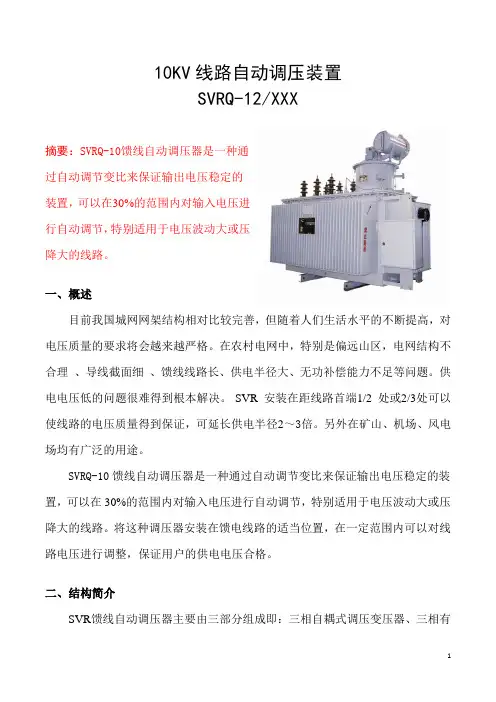

10KV馈线自动调压器
10KV线路自动调压装置SVRQ-12/XXX摘要：SVRQ-10馈线自动调压器是一种通过自动调节变比来保证输出电压稳定的装置，可以在30%的范围内对输入电压进行自动调节，特别适用于电压波动大或压降大的线路。
一、概述目前我国城网网架结构相对比较完善，但随着人们生活水平的不断提高，对电压质量的要求将会越来越严格。
在农村电网中，特别是偏远山区，电网结构不合理、导线截面细、馈线线路长、供电半径大、无功补偿能力不足等问题。
供电电压低的问题很难得到根本解决。
SVR 安装在距线路首端1/2 处或2/3处可以使线路的电压质量得到保证，可延长供电半径2～3倍。
另外在矿山、机场、风电场均有广泛的用途。
SVRQ-10馈线自动调压器是一种通过自动调节变比来保证输出电压稳定的装置，可以在30%的范围内对输入电压进行自动调节，特别适用于电压波动大或压降大的线路。
将这种调压器安装在馈电线路的适当位置，在一定范围内可以对线路电压进行调整，保证用户的供电电压合格。
二、结构简介SVR馈线自动调压器主要由三部分组成即：三相自耦式调压变压器、三相有载分接开关、智能控制器。
1、三相自耦式调压变压器：自耦变压器的分接抽头通过分接开关的不同接点串联在输入与输出之间，用来改变调压器变比；三相并励绕组为自耦变压器的公共绕组，它可以产生传递能量的磁场；并励绕组用细导线绕成，其匝数很多，因此具有较大的电阻，使得通过它的励磁电流较小。
2、三相有载分接开关：调压器内分接开关为三相油浸式有载分接开关，可在不中断负载电流的情况下通过改变档位来改变变压器的线圈抽头，从而改变其输出电压。
3、智能控制器：馈线自动调压控制器是专门为SVR 而设计的测控装置。
控制器面板控制器通过检测SVR 输出侧电压、电流信号和分接开关档位信号，如输出侧电压大于基准值并且超过允许范围、控制器开始延时，如延时时间和动作间隔时间均满足，则控制器发出下降指令。
降低当前输出端电压。
否则控制器发出上升指令升高当前电压。
10kv有载调压变压器说明书
10kv有载调压变压器说明书一、产品概述10kv有载调压变压器是一种可以在不停电的情况下，根据实际需求进行电压调节的变压器。
它广泛应用于电力系统、工业生产和科研实验等领域，是保障电力稳定供应的重要设备。
二、使用条件1.电源电压：10kv。
2.环境温度：-20℃至+40℃。
3.相对湿度：≤90%。
4.无腐蚀性气体、无导电尘埃、无剧烈震动。
三、工作原理10kv有载调压变压器通过有载分接开关，在保证不间断供电的情况下，调节一次侧线圈的匝数，从而改变二次侧的电压。
有载分接开关采用过渡电阻限制切换时的电流，以减小对电网的冲击。
四、主要技术参数1.额定容量：根据实际需求选择。
2.额定电压：10kv。
3.额定电流：根据实际需求选择。
4.阻抗电压：≤6%。
5.调压范围：根据实际需求选择。
五、结构特点1.变压器主体采用优质绝缘材料和先进的制造工艺，保证了产品的电气性能和机械强度。
2.有载分接开关采用进口品牌，保证了调节的准确性和稳定性。
3.变压器设有温度保护装置，当温度超过设定值时，会自动切断电源，防止设备损坏。
4.产品外观采用防腐处理，适应各种恶劣环境。
六、安全操作规程1.操作前应检查变压器是否正常，确认无异常声音和气味。
2.操作时应先断开电源，然后进行电压调节。
调节过程中应观察有载分接开关的位置和电压电流的变化，确保调节准确。
3.操作完成后应检查变压器是否工作正常，如有问题应立即停止使用并联系专业人员进行检修。
七、保养与维护1.定期检查变压器是否有异常声音、气味或发热现象。
2.定期清理变压器周围的灰尘和杂物，保持清洁。
3.定期检查变压器油位是否正常，如油位过低应及时补充。
4.定期进行变压器的预防性试验，确保其性能正常。
5.保持设备良好的通风和散热环境，避免过热。
八、常见问题与解决方案1.变压器过热：可能是由于变压器过载、通风不良或线圈故障引起。
解决方案是调整负载、清理通风口或检查并修复线圈。
2.变压器噪声：可能是由于内部零件松动或变压器不平衡引起。
SVR系列线路自动调压器安装使用说明书1
1 简介SVR-XX/DD-9/ZK型线路自动调压器是沈阳东电科发科技有限公司研制的用于改善电能质量的专利产品。
国家授权专利号：ZL 01 2 50820.9。
其中XX代表调压器容量，DD代表调压器适用的电压等级kV，ZK代表采用真空灭弧型有载分接开关。
我国幅员辽阔，各地域经济发展不平衡，电力供电网络也存在着很大差异。
经济发达地区用电负荷比较大，用电负荷集中，变电站分布的比较密集，配电线路的供电范围一般不超过15公里。
经济相对落后的地区用电负荷小，负荷比较分散，变电站分布的较为稀疏，这样造成了很多地方供电半径超过正常范围，有些农村地区的供电半径可能达到50公里以上。
长距离的送电必然会造成线路的中后端的电压过低或大幅度的波动，解决此类问题的最为经济的方法就是分散调整电压。
本产品是在电力供电系统实现分散调整电压的一种装置。
可广泛使用于供电距离比较远、供电负荷大、电压波动大电能质量达不到使用标准的供电线路。
也可以用于电压质量不能满足生产需要的工、矿企业。
2 工作原理及原理图线路自动调压器是由具有9个分接头的自耦变压器、有载调压开关以及能随负荷大小跟踪线路末端电压的自动控制器组成。
自耦变压器分为主线圈和调压线圈，调压线圈每分接头间电压差为2.5%总的调压范围为20%，另有三相三角形接线的二次线圈主要用于消除三次谐波以及提供自动控制器及有载调压开关的工作电源。
电源侧主接线可以通过有载调压开关从分接头1到分接头9切换。
负荷侧主接线根据用户需要的调压范围确定固定接线。
如用户需求的调压范围为0～+20%时，负荷侧主接线固定接在分接头1上，此时1档为调压器直通档；用户需求的调压范围为-5%～+15%时，负荷侧主接线固定接在分接头3上，此时3档为调压器直通档；用户需求的调压范围为-10%～+10%时，负荷侧主接线固定接在分接头5上，此时5档为调压器直通档。
调压器负荷侧A 、C 相装设电流互感器内部差接，负荷侧A 、C 相装设电压互感器（双向电源时电源侧A 、C 相也装设电压互感器）。
调压器说明书
调压器说明书主要用途：调压器具有波形不失真，体积小、重量轻，效率高，使用方便，运行可靠等特点，可广泛用于工业（如化工，冶金，仪器仪表，机电制造，轻工等），科学实验，公用设备，家用电器中，以实现调压，控温，调速，调光，功率控制等目的。
本系列产品分新型和老型，带J 为老型，不带J 为新型。
技术规格1.调压器的基本参数按表规定 表1（TDGC2单相系列）2.调压器的基本参数按表规定 表1（TSGC2三相系列）3.调压器额定（输出）容量：调压器额定容量按下式计算： P=√mI ·u 2×10^(-3)(KVA)式中：P-调压器额定输出容量（KVA) M-相数，单相M=1，三相M=3 I2-额定输出电流（A ）型号 额定 容量 KV A 相 数 额定 频率 (HZ) 额定 输入 电压 （V ） 输出 电压 范围 （V ） 额定输出 电流 （A ） TDGC2/TDGC2J-0.2 0.2 1502200~2500.8 TDGC2/TDGC2J-0.5 0.5 2 TDGC2/TDGC2J-1 1 4 TDGC2/TDGC2J-2 2 8 TDGC2/TDGC2J-3 3 12 TDGC2/TDGC2J-4 4 16 TDGC2/TDGC2J-5 5 20 TDGC2/TDGC2J-7 7 28 TDGC2/TDGC2J-10 10 40 TDGC2/TDGC2J-15 15 60 TDGC2/TDGC2J-20 20 80 TDGC2/TDGC2J-3030120型号 额定 容量 KV A 相 数 额定 频率 (HZ) 额定 输入 电压 （V ） 输出 电压 范围 （V ） 额定 输出 电流 （A ） TSGC2/TSGC2J-3 3 3503800~4304 TSGC2/TSGC2J-6 6 8 TSGC2/TSGC2J-9 9 12 TSGC2/TSGC2J-12 12 16 TSGC2/TSGC2J-15 15 20 TSGC2/TSGC2J-20 20 27 TSGC2/TSGC2J-303040U2-最大输出电流（V ） （三相为线电压）4、调压器绝缘等级为A 级，线圈平均温升限值为60℃5、过负荷能力，调压器允许短时间超过额定输出电流值。
10kV线路调试手册
10kV线路微机线路保护调试手册（以RCS-9611A为例）2010年6月鹤岗电业局继电保护所I目次1范围 (1)2 规范性引用文件............................. . (1)3 术语 (1)4 总则 (1)5 单机检验 (1)6 定值检查 (8)7 整组检验 (8)8 带实际开关传动检验 (11)9 带负荷测试 (11)IIRCS-9611A微机线路保护调试手册1 范围此手册规定了RCS-9611A微机线路保护的检验内容、检验要求和试验接线。
此手册适用于基建、生产和运行单位继电保护工作人员进行RCS-9611A微机线路保护的现场检验，不包括出厂检验内容，其余型号的微机保护调试参照此手册进行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
国家电网公司电力安全工作规程（变电部分）[2009]GB14285-2006 继电保护和电网安全自动装置技术规程DLT995-2006 继电保护和电网安全自动装置检验规程3术语下列术语适用于本标准。
3.1 额定交流电流额定交流电流用Ie表示（Ie=5A或1A）。
3.2 额定交流电压额定交流电压用Ue表示（Ue=57.7V）。
3.3 保护装置端子号本标准中所使用的保护装置端子号，在整屏试验时必须对应保护屏的端子号。
4总则4.1 检验前的准备在进行检验之前，工作人员应认真学习电生供字(87)254号、水电生字(87)108号文和本标准，理解和熟悉检验内容和要求。
4.2 试验设备及试验接线要求4.2.1 试验时应使用继电保护微机型试验装置，其技术性能应符合DL/T 624-1997的规定。
4.2.2 试验应具备微机保护试验仪、相位表、电流表、电压表、数字万用表、兆欧表、毫秒计。
SVR调压器技术协议10kV
SVR调压器技术协议10kV调压器(技术协议)2013年5月20日SVR技术协议1. 总则本技术协议的使用范围，仅限于10kV馈线自动调压器的技术协议。
它提出了该设备的功能、技术指标、结构、安装和调试等方面的技术要求。
本技术协议经甲、卖方双方签字确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
2. 执行标准GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3-2003 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙GB 4109-88 高压套管技术条件GB/T 5582-93 高压电力设备外绝缘污秽等级GB/T 6451-1995 三相油浸式电力变压器技术参数和要求GB 7328-87 变压器和电抗器的声级测定GB/T 15164-94 油浸式电力变压器负载导则GB/T 16927.1,2-1997 高电压试验技术DL/T 572-95 电力变压器运行规程Q/SB 007 -2011 SVR馈线自动调压器3. 使用条件1) 安装方式:户外2) 海拔高度:?2000m3) 环境温度:最高气温，45?;最低气温,35?4) 风压:不超过700 Pa(相当于风速34m/s)5) 污秽等级:?级6) 倾斜度:?3度7) 抗震水平:地震引发的地面加速度ag，水平方向低于3 m/s2;垂直方向低于1.5 m/s2。
8) 周围环境:无明显污秽和火灾及爆炸危险9) 相对湿度:月平均相对湿度?90% 日平均相对湿度?95%1SVR技术协议4. 主要技术参数4.1主要参数1) 系统电压: 10kV2) 容量: 5000 kVA3) 相数:三相4) 系统频率:50Hz5) 绕组联结标号:Ya06) 冷却方式:ONAN7) 调压方式:有载调压8) 调压范围:，0,+20%9) 分接档位:7档10) 绝缘水平: LI75AC3511) 变压器油牌号: 45#12) 二次电源:装置自备工作电源，无须外接;控制回路AC220V;电机回路AC220V或380V13) 调压器额定有功功率损耗小于额定容量0.5%。
调压器说明书
调压器说明书主要用途：调压器具有波形不失真，体积小、重量轻，效率高，使用方便，运行可靠等特点，可广泛用于工业（如化工，冶金，仪器仪表，机电制造，轻工等），科学实验，公用设备，家用电器中，以实现调压，控温，调速，调光，功率控制等目的。
本系列产品分新型和老型，带J为老型，不带J为新型。
技术规格1.调压器的基本参数按表规定表1（TDGC2单相系列）2.调压器的基本参数按表规定表1（TSGC2三相系列）3.调压器额定（输出）容量：调压器额定容量按下式计算：P=√mI·u2×10^(-3)(KVA)式中：P-调压器额定输出容量（KVA)M-相数，单相M=1，三相M=3I2-额定输出电流（A）U2-最大输出电流（V）（三相为线电压）过载（%）不超过（分钟）20 6040 3060 64、调压器绝缘等级为A级，线圈平均温升限值为60℃5、过负荷能力，调压器允许短时间超过额定输出电流值。
但不能超过表2的规定基本原理与主要结构1.基本原理：调压器电刷借助于手轮主轴和刷架的作用，言线圈的磨光表面滑动，变化电刷接触位置、改变一次和二次线圈匝数比，以达到调压的目的。
2、主要结构：①单位结构：单相0.2KV A~10KV A调压器为调压单元结构，一个上端面具有一定宽度的磨光表面的线圈固定在工程塑料的底座上，接触组的电刷在弹簧压力下与线圈的磨光表面金梅接触，转动手轮带动电刷在线圈磨光表面上滑动进行调压。
单元调压器一般为台式，外面有防护通风罩。
单元调压器绕组联接如图一所示：注：图中U1-输入电压（伏）U2-输出电压（伏）D-电刷②单相组装结构，单相大容量调压器是由几个相同规格的单元组装而成，各单元的电刷接触组装在同一主轴上，线圈输入端并联连接平衡电抗器，以平衡单元间电流分布并抑制环流。
单相大容量调压器绕组联接如图2.图3所示：U1-输入电压U2-输出电压D-电刷DK DK1 DK2是平衡电抗器③三相组装结构：三相调压器由三个相同规格的单元同轴组装而成。
SVR线路有载调压变压器的实际应用
SVR线路有载调压变压器的实际应用摘要：SVR线路有载调压变压器是一种通过自动调节变比来保证输出电压稳定的装置，可以在20%的范围内对输入电压进行自动调节，特别适用于电压波动大的线路使用。
关键词：有载变压器；自耦变压器；降损节能1 引言随着对电压质量的要求将会越来越严格。
特别是偏远山区，导线截面细、线路长、供电半径大、无功补偿能力不足等问题。
如调整变电站主变分接头，将母线电压限制在一定范围内满足半径内电压偏差的要求，但无法满足长距离供电线路末端的电压要求，而变电站母线又会有多条出线，各条出线的负荷曲线也各有不同，压降也不同，当线路复杂时，往往会造成距变电站近的地方电压偏高，距变电站远的地方电压偏低，不能保证所有线路的电压都满足要求。
SVR线路有载调压器是一种可以自动调节保证输出电压稳定，可以在额定电压20%的范围内对输入电压进行自动调节的装置。
在线路中端或者是末端安装自动调压器可以可以改善整条线路的电压质量。
2 结构简介SVR线路有载调压变压器主要由三部分组成即：组成三相自耦式调压变压器、三相有载分接开关、智能控制器。
其功能有自动保护功能控制器具有欠压、过流、次数限制、油温、瓦斯等保护功能。
2.1 三相自耦式有载调压变压器变压器的分接抽头通过有载分接开关的不同接点串联在输入与输出之间，用来改变调压器变比；三相并励绕组为自耦变压器的公共绕组，它可以产生传递能量的磁场；因自耦变压器公共绕组电流为XI=I1-I2（公共绕组电流=输入电流-输出电流）所以并励绕组用较小电磁导线绕成，其匝数很多，因此具有较大的电阻，使得通过它的励磁电流较小。
2.2 三相有载分接开关分接开关为三相油浸式有载分接开关，可在不中断负载电流的情况下通过改变档位来改变变压器的电源侧线圈抽头，从而改变其负荷测输出电压。
2.3 智能控制器控制器是专门为SVR 而设计的测控装置。
控制器面板控制器通过检测SVR 输出侧电压、电流信号和分接开关档位信号，如输出侧电压大于基准值并且超过允许范围、控制器开始延时，如延时时间和动作间隔时间均满足，则控制器发出下降指令。
10kV馈线自动调压器
10KV馈线自动调压器10KV线路自动调压装置SVRQ-12/XXX摘要:SVRQ-10馈线自动调压器是一种通过自动调节变比来保证输出电压稳定的装置，可以在30%的范围内对输入电压进行自动调节，特别适用于电压波动大或压降大的线路。
一、概述目前我国城网网架结构相对比较完善，但随着人们生活水平的不断提高，对电压质量的要求将会越来越严格。
在农村电网中，特别是偏远山区，电网结构不合理、导线截面细、馈线线路长、供电半径大、无功补偿能力不足等问题。
供电电压低的问题很难得到根本解决。
SVR 安装在距线路首端1/2 处或2/3处可以使线路的电压质量得到保证，可延长供电半径2,3倍。
另外在矿山、机场、风电场均有广泛的用途。
SVRQ-10馈线自动调压器是一种通过自动调节变比来保证输出电压稳定的装置，可以在30%的范围内对输入电压进行自动调节，特别适用于电压波动大或压降大的线路。
将这种调压器安装在馈电线路的适当位置，在一定范围内可以对线路电压进行调整，保证用户的供电电压合格。
二、结构简介SVR馈线自动调压器主要由三部分组成即:三相自耦式调压变压器、三相有1载分接开关、智能控制器。
1、三相自耦式调压变压器:自耦变压器的分接抽头通过分接开关的不同接点串联在输入与输出之间，用来改变调压器变比;三相并励绕组为自耦变压器的公共绕组，它可以产生传递能量的磁场;并励绕组用细导线绕成，其匝数很多，因此具有较大的电阻，使得通过它的励磁电流较小。
2、三相有载分接开关:调压器内分接开关为三相油浸式有载分接开关，可在不中断负载电流的情况下通过改变档位来改变变压器的线圈抽头，从而改变其输出电压。
3、智能控制器: 馈线自动调压控制器是专门为SVR 而设计的测控装置。
控制器面板控制器通过检测SVR 输出侧电压、电流信号和分接开关档位信号，如输出侧电压大于基准值并且超过允许范围、控制器开始延时，如延时时间和动作间隔时间均满足，则控制器发出下降指令。
10KV高压变频器操作说明书
WLdrive系列高压变频器使用说明书卧龙电气集团股份有限公司2006年5月10日目录一、前言 (3)二、安全操作 (4)1、安全注意事项 (4)2、安全操作 (4)3、安全性规则与警告 (6)三、验货和产品检查 (8)1、检查项目 (8)2、变频器的尺寸 (8)3、变频器型号说明 (8)4、产品铭牌 (9)5、WLdrive-HV系列高压变频器的技术参数 (9)四、变频器接线 (12)五、WLdrive系列高压变频器原理 (14)1、系统结构 (14)2、多重化输入设计 (15)3、移相SPWM输出技术 (17)4、接口与通讯 (17)5、控制器 (17)六、硬件组成及特点 (18)1、WLdrive-HV高压IGBT变频器硬件配置 (18)2、旁路柜 (18)3、变压器柜 (20)4、功率柜 (21)5、控制器柜 (22)七、按钮及面板功能 (23)1、按钮 (23)2、触摸屏介绍 (24)3、画面结构 (25)4、主控画面 (26)八、触摸屏操作 (28)1、数据查询操作步骤 (28)2、参数设定步骤 (29)3、系统管理操作步骤 (32)九、参数设定 (34)1、参数设定画面介绍 (34)2、功能参数一览表 (39)十、系统管理 (41)1、密码设定 (41)2、时间设定 (41)3、PLC时间同步 (42)4、系统信息 (42)5、软件版本 (43)6、数据保护 (43)7、参数初始化 (44)8、高级设置 (44)十一、故障管理 (45)1、当前故障 (45)2、故障首出 (45)3、历史故障 (46)4、故障记录 (46)十二、参数的详细说明 (47)十三、产品标准与性能 (57)1、特点 (57)2、符合的相关标准 (57)3、应用范围 (58)4、功能 (58)十四、故障对策 (61)1、故障报警的处理 (61)2、故障保护的处理 (61)3、功率单元过电压 (62)4、功率单元欠电压 (62)5、输出过电流 (62)6、功率单元过热 (62)7、功率柜风机故障 (63)8、变压器过热报警与保护 (63)9、故障后功率单元更换 (63)十五、保养和维护 (64)1、变频器的日常维护 (64)2、保养和维护 (64)4、绝缘试验 (65)5、变频器贮存 (66)6、报废注意事项 (66)7、保修 (66)附录A（接线端子功能说明） (67)一、 前 言尊敬的用户，感谢您选用WLdrive 高压变频器。
10kV技术规范
SVR馈线自动调压装置技术规范1 总则1.1 一般规定1.1.1 乙方应具备甲方所要求的资质，乙方提供的SVR馈线馈线自动调压变压器应符合甲方所规定的要求。
1.1.2 本技术规范提出了对SVR馈线自动调压器的技术参数、性能、结构、试验等方面的技术要求。
1.1.3 本技术规范提出的是最低限度的技术要求，并未对一些技术细节做出规定，也未充分引述有关标准和协议的条文，乙方应提供符合本技术规范引用标准的最新版本标准和符合甲方技术要求的全新产品。
1.1.4 本技术规范将作为订货合同的附件，与合同具有同等的法律效力。
本技术规范未尽事宜，由合同签约双方协商确定。
1.2 适用范围本协议的适用范围仅限于本工程的供货产品，内容包括设计、结构、性能、安装、试验、调试及现场服务和技术服务。
1.3 对设计图纸、说明书和试验报告的要求1.3.1 图纸1.3.1.1 图纸的格式：所有图纸均应有标题栏、相应编号、全部符号和部件标志，文字均用中文，并使用SI国际单位制。
1.3.1.2 乙方免费提供给甲方全部最终版的图纸、资料及说明书。
1.3.1.3 SVR馈线自动调压变压器所需图纸：调变压器安装、运行、维修和有关设施设计所需的其他图纸和资料。
1.3.2说明书的要求1）SVR馈线自动调压变压器的结构、安装、调试、运行、维护、检修和全部附件的完整说明和技术数据。
2）SVR馈线自动调压变压器和所有附件的全部部件序号的完整资料。
1.4 标准和协议1.4.1 合同中所有设备、备品备件，包括乙方从第三方获得的所有附件和设备，除本协议中规定的技术参数和要求外，其余均应遵照最新版本的电力行业标准（DL）、国家标准（GB）和IEC标准及国际单位制（SI），这是对设备的最低要求。
1.4.2 执行的标准GB1094.1-1996 电力变压器第1部分总则GB1094.2-1996 电力变压器第2部分温升GB1094.3-2003 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙GB/T 16927.1～2-1997 高电压试验技术GB/T6451-1995 三相油浸式电力变压器技术参数和要求GB4109-88 高压套管技术条件GB/T5582-93 高压电力设备外绝缘污秽等级GB/T15164-94 油浸式电力变压器负载导则GB7328-87 变压器和电抗器的声级测定DL/T572-95 电力变压器运行规程GB1984-2003 交流高压断路器GB/T3309-1989 高压开关设备常温下的机械试验GB/T11022-1999 高压开关设备和控制设备标准的共用技术要求1.4.3 所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。
低压电子式线路调压器说明书
低压电子式线路调压器说明书
3. 产品型号
4. 环境条件
海拔高度：≤2000m环境温 度：-30℃ ～ +50℃ 相对湿度(在 25℃时)：日平均不大于 95%，月平均不大于 90% 覆冰厚度：≤10mm防护 等级：不低于 IP43污秽 等级：Ⅳ 级抗震强 度：Ⅷ 度安装地点： 户外
5. 运行条件
8. 包装、运输和储存
8.1 设备的包装应符合 GB/T 191-2008 标准的规定，并采取防雨、防潮、防锈、防震等措 施，以免在运输过程中由于震动或碰撞引起设备的损坏。
8.2 设备及附件采取防潮、防锈蚀等措施，保证 12 个月内不发生损坏和锈蚀。如果超过 12 个月时，一般应进行检查，并重新做防锈处理。
12.3 调试模式 限维修人员用，本模式不对用户开放。 装置来电时，都是自动进入自动工作模式。
(1) 零漂和变比调试进入调试模式可以修改设置装置模拟量采样的零漂和变比。直接点击需要 调整的零漂或
变比的数值输入框，会弹出小键盘，直接输入要修改的数值即可。 (2) 开出测试
在开出测试界面，点击开出 KO 数值输入框，将会弹出数值输入键盘，可以输入 0-6 之间 的整数，如果输入 1-6 之间的整数 n，对应的开出 KOn 将会输出高电平，控制板上对应的开出 指示灯 LKnLED 将会点亮；如果输入 0，将不会有开出输出，控制板上开出指示灯全灭。
TSVR 馈线自动调压器是一种可以自动调节变比来保证输出电压稳定的装置。TSVR 馈线 自动调压器可以在线路较低的电压时对线路电压进行自动调节，它特别适用于电压波动大的 线路或距离长压降大的线路，将这种调压器串联在馈电线路的中段或者末端，在一定范围内 对线路电压进行调整，保证用户的供电电压，也同时可以减少线路的线损。
10kV变压器通用使用说明书
10k V变压器通用使用说明书-CAL-FENGHAI.-(YICAI)-Company One11.概述本说明书适用于系统标称电压为10kV的所有全密封配电变压器产品。
不同变压器产品都有其单独的安装使用说明书，说明书的通用部分只有在被专用说明书引用时生效，引用方式为：安装使用说明书的通用部分见《10kV级配电变压器安装使用说明书》。
2.变压器的装卸、运输与储存变压器可以使用汽车、火车或轮船等交通工具进行运输，装运变压器的车厢或船仓应保持干净、整洁。
在运输变压器的过程中，必须对套管、油位计等易损部件进行妥善保护，避免磕碰损坏。
变压器的装运过程必须符合运输规程的安全要求，并将变压器紧固在一个牢固的底座上，防止其在运输过程中发生晃动、碰撞和移位。
产品运输过程中的倾斜角度不得大于15°，运输过程应保持平稳。
产品在车站、码头中转或终点卸货后不得堆码，而且变压器下部要用方木垫牢，并保证垫高不小于100mm。
变压器起吊要求见产品外形图。
起吊时要注意使四处吊攀均匀受力，钢丝绳与铅垂线之间的夹角不得大于30°，并保证不碰坏套管等附件。
当由于吊高限制而无法满足上述要求时，应使用横梁辅助起吊。
长期储存的变压器不得堆码、磕碰，底部方木的垫高不小于100mm。
3．变压器的检查与验收用户收到变压器，并确认其在运输过程中没有发生移位和其它任何损坏，且各部位密封良好后，应及时进行检查和验收。
根据变压器出厂技术文件目录检查产品出厂文件是否齐全。
根据变压器出厂资料和名牌查对产品的型号、容量、电压组合、阻抗电压、联结组标号等是否与定货合同相一致。
根据变压器拆卸件一览表检查产品所需的零部件是否齐全。
根据变压器备件一览表检查产品所需备件是否齐全。
变压器开箱检查工作完成后如不立即投入运行，应将所拆卸的零部件重新包装好，并放在室内干燥安全的地方保存。
4.变压器投运前的准备变压器投运前的检查（1）变压器拆卸运输的零部件应全部安装就位；（2）变压器油箱应进行可靠接地；（3）变压器套管无裂纹、破损或松动；（4）变压器各部位密封完好，油位正常；（5）变压器油位计、压力释放阀等部件工作正常；（6）分接开关转动灵活，变压器三相分接位置一致；（7）酒精温度计安装妥当，指示读数的方位便于观察。
10kV变压器通用使用说明书
1.概述本说明书适用于系统标称电压为10kV的所有全密封配电变压器产品。
不同变压器产品都有其单独的安装使用说明书，说明书的通用部分只有在被专用说明书引用时生效，引用方式为：安装使用说明书的通用部分见《10kV级配电变压器安装使用说明书》。
2.变压器的装卸、运输与储存变压器可以使用汽车、火车或轮船等交通工具进行运输，装运变压器的车厢或船仓应保持干净、整洁。
在运输变压器的过程中，必须对套管、油位计等易损部件进行妥善保护，避免磕碰损坏。
变压器的装运过程必须符合运输规程的安全要求，并将变压器紧固在一个牢固的底座上，防止其在运输过程中发生晃动、碰撞和移位。
产品运输过程中的倾斜角度不得大于15°，运输过程应保持平稳。
产品在车站、码头中转或终点卸货后不得堆码，而且变压器下部要用方木垫牢，并保证垫高不小于100mm。
变压器起吊要求见产品外形图。
起吊时要注意使四处吊攀均匀受力，钢丝绳与铅垂线之间的夹角不得大于30°，并保证不碰坏套管等附件。
当由于吊高限制而无法满足上述要求时，应使用横梁辅助起吊。
长期储存的变压器不得堆码、磕碰，底部方木的垫高不小于100mm。
3．变压器的检查与验收用户收到变压器，并确认其在运输过程中没有发生移位和其它任何损坏，且各部位密封良好后，应及时进行检查和验收。
根据变压器出厂技术文件目录检查产品出厂文件是否齐全。
根据变压器出厂资料和名牌查对产品的型号、容量、电压组合、阻抗电压、联结组标号等是否与定货合同相一致。
根据变压器拆卸件一览表检查产品所需的零部件是否齐全。
根据变压器备件一览表检查产品所需备件是否齐全。
变压器开箱检查工作完成后如不立即投入运行，应将所拆卸的零部件重新包装好，并放在室内干燥安全的地方保存。
4.变压器投运前的准备变压器投运前的检查（1）变压器拆卸运输的零部件应全部安装就位；（2）变压器油箱应进行可靠接地；（3）变压器套管无裂纹、破损或松动；（4）变压器各部位密封完好，油位正常；（5）变压器油位计、压力释放阀等部件工作正常；（6）分接开关转动灵活，变压器三相分接位置一致；（7）酒精温度计安装妥当，指示读数的方位便于观察。
