电动机启动控制电路图

常见18种电动机降压启动电路图，一看就懂

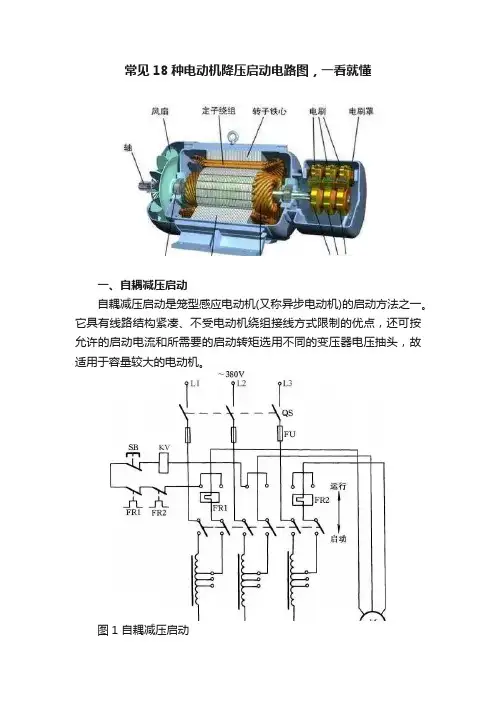

常见18种电动机降压启动电路图，一看就懂一、自耦减压启动自耦减压启动是笼型感应电动机(又称异步电动机)的启动方法之一。

它具有线路结构紧凑、不受电动机绕组接线方式限制的优点，还可按允许的启动电流和所需要的启动转矩选用不同的变压器电压抽头，故适用于容量较大的电动机。

图1 自耦减压启动工作原理如图1所示：启动电动机时，将刀柄推向启动位置，此时三相交流电源通过自耦变压器与电动机相连接。

待启动完毕后，把刀柄扳至运行位置切除自耦变压器，使电动机直接接到三相电源上，电动机正常运转。

此时吸合线圈KV得电吸合，通过连锁机构保持刀柄在运行位置。

停转时，按下SB按钮即可。

自耦变压器次级设有多个抽头，可输出不同的电压。

一般自耦变压器次级电压是初级的40%、65%、80%等，可根据启动转矩需要选用。

二、手动控制Y-△降压启动Y-△降压启动的特点是方法简便、经济。

其启动电流是直接启动时的1/3，故只适用于电动机在空载或轻载情况下启动。

图2 手动控制Y-△降压启动图2所示为QX1型手动Y-△启动器接线图。

图中L1、L2和L3接三相电源，D1、D2、D3、D4、D5和D6接电动机。

当手柄扳到“0”位时，八副触点都断开，电动机断电不运转；当手柄扳到“Y”位置时，1、2、5、6、8触点闭合，3、4、7触点断开，电动机定子绕组接成Y形降压启动；当电动机转速上升到一定值时。

将手柄扳到“△”位置，这时l、2、3、4、7、8触点接通，5、6触点断开，电动机定子绕组接成△形正常运行。

三、定子绕组串联电阻启动控制电动机启动时，在电动机定子绕组中串联电阻，由于电阻上产生电压降，加在电动机绕组上的电压低于电源电压，待启动后，再将电阻短接，使电动机在额定电压下运行，达到安全启动的目的。

定子绕组串联电阻启动控制线路如图3所示。

当启动电动机时，按下按钮SB1，接触器KM1线圈得电吸合，使电动机串入电阻降压启动。

这时时间继电器KT线圈也得电，KT常开触点经过延时后闭合，使KM2线圈得电吸合。

三相异步电动机常用控制电路图

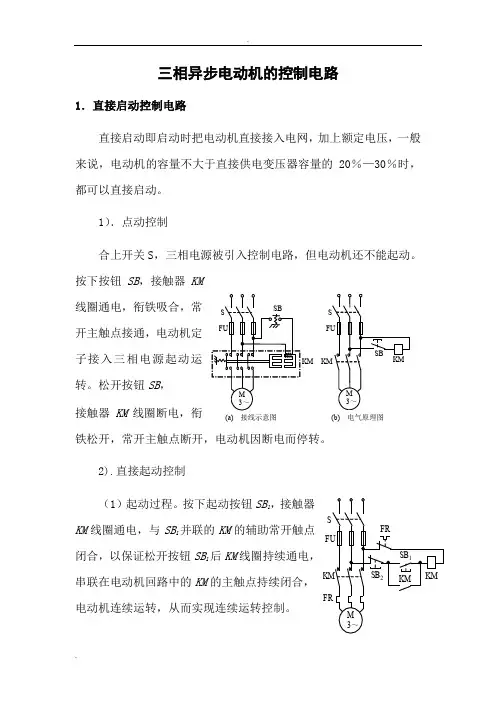

三相异步电动机的控制电路1．直接启动控制电路直接启动即启动时把电动机直接接入电网，加上额定电压，一般来说，电动机的容量不大于直接供电变压器容量的20％—30％时，都可以直接启动。

1）．点动控制合上开关S，三相电源被引入控制电路，但电动机还不能起动。

按下按钮SB，接触器KM开主触点接通，电动机定子接入三相电源起动运转。

松开按钮SB，接触器KM线圈断电，衔铁松开，常开主触点断开，电动机因断电而停转。

2).直接起动控制KM线圈通电，与SB1并联的KM的辅助常开触点闭合，以保证松开按钮SB1后KM串联在电动机回路中的KM的主触点持续闭合，电动机连续运转，从而实现连续运转控制。

接触器KM线圈断电，与SB1并联的KM的辅助常开触点断开，以保证松开按钮SB2后KM线圈持续失电，串联在电动机回路中的KM的主触点持续断开，电动机停转。

与SB1并联的KM的辅助常开触点的这种作用称为自锁。

图示控制电路还可实现短路保护、过载保护和零压保护。

a)起短路保护的是串接在主电路中的熔断器FU。

一旦电路发生短路故障，熔体立即熔断，电动机立即停转。

b)起过载保护的是热继电器FR。

当过载时，热继电器的发热元件发热，将其常闭触点断开，使接触器KM线圈断电，串联在电动机回路中的KM的主触点断开，电动机停转。

同时KM辅助触点也断开，解除自锁。

故障排除后若要重新起动，需按下FR的复位按钮，使FR的常闭触点复位（闭合）即可。

c)起零压（或欠压）保护的是接触器KM本身。

当电源暂时断电或电压严重下降时，接触器KM线圈的电磁吸力不足，衔铁自行释放，使主、辅触点自行复位，切断电源，电动机停转，同时解除自锁。

2．正反转控制 1）．简单的正反转控制（1）正向起动过程。

按下起动按钮SB 1，接触器KM 1线圈通电，与SB 1并联的KM 1的辅助常开触点闭合，以保证KM 1线圈持续通电，串联在电动机回路中的KM 1的主触点持续闭合，电动机连续正向运转。

（2）停止过程。

电机控制线路图大全

电机控制线路图大全Y-△（星三角）降压启动控制线路-接触器应用接线图Y-△降压启动适用于正常工作时定子绕组作三角形连接的电动机。

由于方法简便且经济，所以使用较普遍，但启动转矩只有全压启动的三分之…，故只适用于空载或轻载启动。

Y-△启动器有OX3-13、Qx3—30、、Qx3—55、QX3—125型等。

OX3后丽的数字系指额定电压为380V时，启动器可控制电动机的最大功率值(以kW计)。

OX3—13型Y-△自动启动器的控制线路如图11—11所示。

（）合上电源开关Qs后，按下启动按钮SB2，接触器KM和KMl线圈同时获电吸合，KM和KMl主触头闭合，电动机接成Y降压启动，与此同时，时间继电器KT的线圈同时获电，I星形—三角形降压起动控制线路星形——三角形降压起动控制线路星形——三角形（ Y —△）降压起动是指电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。

Y —△起动只能用于正常运行时为△形接法的电动机。

１．按钮、接触器控制 Y —△降压起动控制线路图 2.19 （ a ）为按钮、接触器控制 Y —△降压起动控制线路。

线路的工作原理为：按下起动按钮 SB1 ， KM1 、 KM2 得电吸合， KM1 自锁，电动机星形起动，待电动机转速接近额定转速时，按下 SB2 ， KM2 断电、 KM3 得电并自锁，电动机转换成三角形全压运行。

２．时间继电器控制 Y —△降压起动控制线路图 2.19 （ b ）为时间继电器自动控制 Y —△降压起动控制线路，电路的工作原理为：按下起动按钮 SB1 ， KM1 、 KM2 得电吸合，电动机星形起动，同时 KT 也得电，经延时后时间继电器 KT 常闭触头打开，使得 KM2 断电，常开触头闭合，使得 KM3 得电闭合并自锁，电动机由星形切换成三角形正常运行。

图2定子串电阻降压起动控制线路图2是定子串电阻降压起动控制线路。

电动机启动控制电路图

1.基本的直接启动控制线路
按下启动按钮，KM线圈得电,KM常开辅助触点自锁，绿灯亮，电机运行；
按下停止按钮，KM线圈失点，辅助触点复位，红灯亮，电机停止。

2 直接启动，延时停止
通过时间继电器作用，延时使回路断开。

3 控制电机正反转
使用双重互锁，采用复合按钮和2个接触器。

将2个接触器的常闭辅助触点相互串联在对方回路中，安全方便，避免了短路的发生~
4 顺停、逆停循环
5 电机轮流循环启动
6 三台电机轮流循环
7 单按钮控制电机启动停止
8 时间继电器控制双速电机
9 定子串电阻降压启动
这个不太常用！
10 延边三角形降压启动
这个知道就行！！！
11 星三角降压启动
照片名称：星三角降压启动实物接线图
照片名称：星三角
照片名称：星三角启动控制线路图
照片名称：星三角
（这个很重要，也和简单，也很实用的降压启动，一般电机大于7.5千瓦，为了保护电压网就应
该采取降压的方式。

）
12 自耦降压
这也是很使用的降压启动控制线路。

一般大于40千瓦的电机使用。

常用电机控制电路图

SB2
KM1
KM2
KT1 KM2
KT2
KM3 KT3 KM4
KM3 KM4
KM1 KT1 KM2 KT2 KM3 KT3 KM4
图2-15（c）
第二十二页，共33页。
(c) 电路的动
作 (dò ngz uò) 时序
FR SB1
SB2
KM1
KM2
KT1 KM2
KT2
KM3 KT3 KM4
KM1
KM3 KM4
L1 L2 L3
QS FU
KM2
KM1 R
FR
M
第二页，共33页。
控制线路：
1、基本原理：用时间继电器 KT控制KM1、KM2切换。
2、KM1、KM2允许同时吸合，但是电动机正常运行后，一般(yībān)应该将KM1释放，以降低运行损耗。
3、图2-8（a）为KM1不退出的控制线路。
4、图2-8（b）为KM1退出而 KT 不退出的控制线路。
SB2
KM1
1、按时间原则(yuánzé)控制
M
KT1
KT2
KT3
KM4 3R
KM3
KM1 KT1 KM2 KT2 KM3 KT3 KM4
2R
（a）基本(jīběn)电
KM2 1R
图2-15时间原则控制路(kòngzhì)转子电路串
电阻起动控制(kòngzhì)线路
第十八页，共33页。
基本电路
KM1 KM2 KT
KM2先通电,KM1后断电(duàn diàn)； KM1,KM2同时切换； KM1先断电(duàn diàn),KM2
后通电
第八页，共33页。
自锁回路(huílù)的转换

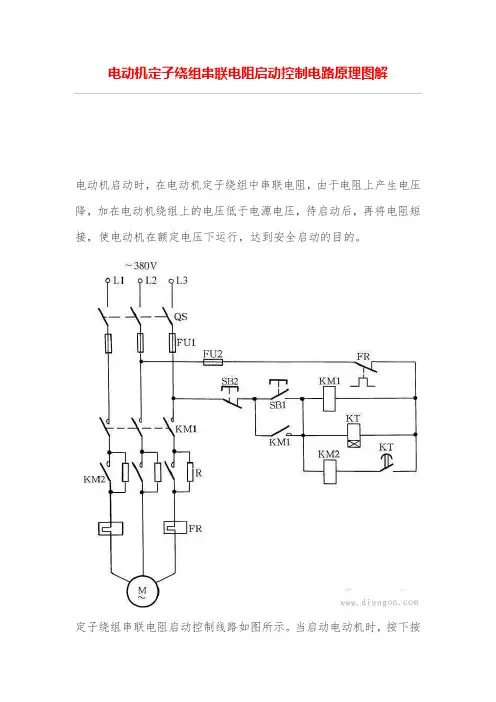

电动机定子绕组串联电阻启动控制电路原理图解

电动机定子绕组串联电阻启动控制电路原理图解
电动机启动时，在电动机定子绕组中串联电阻，由于电阻上产生电压降，加在电动机绕组上的电压低于电源电压，待启动后，再将电阻短接，使电动机在额定电压下运行，达到安全启动的目的。

定子绕组串联电阻启动控制线路如图所示。

当启动电动机时，按下按
钮SB1，接触器KM1线圈得电吸合，使电动机串入电阻降压启动。

这时时间继电器KT线圈也得电，KT常开触点经过延时后闭合，使KM2线圈得电吸合。

KM2主触点闭合短接启动电阻，使电动机在全电压下运行。

停机时，按下停机按钮SB2即可。

三相异步电动机常用控制电路图

共享知识分享快乐三相异步电动机的控制电路1．直接启动控制电路直接启动即启动时把电动机直接接入电网，加上额定电压，一般来说，电动机的容量不大于直接供电变压器容量的20％—30％时，都可以直接启动。

1）．点动控制合上开关S，三相电源被引入控制电路，但电动机还不能起动。

SBKM，接触器按下按钮线圈通电，衔铁吸合，常SBS SFUFU开主触点接通，电动机定SB子接入三相电源起动运KMKMKMSB转。

松开按钮，M M3～～3KM线圈断电，衔接触器(a) 接线示意图(b) 电气原理图铁松开，常开主触点断开，电动机因断电而停转。

2).直接起动控制SB接触器按下起动按钮，1（）起动过程。

1S KMSBKM的辅助常开触点并联的线圈通电，与FR1FU KMSB线圈持续通电，闭合，以保证松开按钮后SB11SBKMKMKM2KM的主触点持续闭合，串联在电动机回路中的FR 电动机连续运转，从而实现连续运转控制。

M～3．共享知识分享快乐SB，（2）停止过程。

按下停止按钮2S KMKMSB的接触器并联的线圈断电，与FRFU SB辅助常开触点断开，以保证松开按S1SKKK2KM串联在电动机回路中线圈持续失电，FR KM的主触点持续断开，电动机停转。

3KMSB的辅助常开触点的这种作并联的与1用称为自锁。

图示控制电路还可实现短路保护、过载保护和零压保护。

FU。

一旦电路发生a)起短路保护的是串接在主电路中的熔断器短路故障，熔体立即熔断，电动机立即停转。

FR。

当过载时，热继电器的发热元起过载保护的是热继电器b)KM线圈断电，串联在件发热，将其常闭触点断开，使接触器KMKM辅助的主触点断开，电动机停转。

同时电动机回路中的触点也断开，解除自锁。

故障排除后若要重新起动，需按下FRFR的复位按钮，使的常闭触点复位（闭合）即可。

KM本身。

当电源暂时断电c)起零压（或欠压）保护的是接触器KM线圈的电磁吸力不足，衔铁自或电压严重下降时，接触器行释放，使主、辅触点自行复位，切断电源，电动机停转，同时解除自锁。

单按钮控制电动机启动和停止电路图及电气原理

单按钮控制电动机启动和停止电路图及电气原理单按钮控制电动机启动和停止其实在现实中不常见，主要是因为这样要加2个中间继电器和很多线路，而加一个按钮就能解决的事，没必要这样。

上图就是一个单按钮控制电动机启动和停止的电路图，我们来看看它的电气原理。

1.初始状态：KA1、KA2、KM线圈都处于失电状态。

其触点也是其初始状态。

2.状态1：第一次按下SB1且未松开时。

线圈状态：因KA1线圈之前的2-3KM与3-4KA2都是常闭触点，那么KA1线圈首先得电。

KA1线圈得电后，使L-7节点的KA1的常开触点闭合，而7-8的是KA2的常闭触点，所以KM得电。

因为KM与KA1的线圈得电，所以其触点的状态发生改变。

触点状态：2-3的KM常闭触点打开，2-3的KA1常开触点闭合，2-5的KM常开触点闭合，5-6的KA1常闭触点打开，L-7的KA1常开触点闭合，L-7的KM常开触点闭合。

3.状态2：第一次松开SB1时。

线圈状态：因SB1断开，所以KA1线圈失电，而KM线圈因L-7的L-7的KM常开触点闭合后自保持。

触点状态：2-3的KM常闭触点打开，2-5的KM常开触点闭合，L-7的KM常开触点闭合。

4.状态3：第二次按下SB1线圈状态：因2-3的KM常闭触点打开，2-5的KM常开触点闭合，所以KA2线圈得电。

而7-8的KA2常闭触点断开，导致KM线圈失电。

所以只有KA2线圈得电。

触点状态：3-4的KA2常闭触点打开，2-5的KA2常开触点闭合，7-8的KA2常闭触点断开.5.状态4：第二次松开SB1时线圈状态：因SB1断开，所以KA2线圈失电，所以所有线圈失电，恢复至初始状态。

触点状态：恢复至初始状态。

电动机自耦降压启动自动控制电路组图_电工基础

电动机自耦降压启动自动控制电路组图电动机自耦降压启动（自动控制电路）电动机自耦降压起动（自动控制）电路原理图上图是交流电动机自耦降压启动自动切换控制电路，自动切换靠时间继电器完成，用时间继电器切换能可靠地完成由启动到运行的转换过程，不会造成启动时间的长短不一的情况，也不会因启动时间长造成烧毁自耦变压器事故控制过程如下：1、合上空气开关QF接通三相电源。

2、按启动按钮SB2交流接触器KM1线圈通电吸合并自锁，其主触头闭合，将自耦变压器线圈接成星形，与此同时由于KM1辅助常开触点闭合，使得接触器KM2线圈通电吸合，KM2的主触头闭合由自耦变压器的低压低压抽头（例如65％）将三相电压的65％接入电动。

3、KM1辅助常开触点闭合，使时间继电器KT线圈通电，并按已整定好的时间开始计时，当时间到达后，KT的延时常开触点闭合，使中间继电器KA线圈通电吸合并自锁。

4、由于KA线圈通电，其常闭触点断开使KM1线圈断电，KM1常开触点全部释放，主触头断开，使自耦变压器线圈封星端打开；同时KM2线圈断电，其主触头断开，切断自耦变压器电源。

KA的常闭触点闭合，通过KM1已经复位的常闭触点，使KM3线圈得电吸合，KM3主触头接通电动机在全压下运行。

5、KM1的常开触点断开也使时间继电器KT线圈断电，其延时闭合触点释放，也保证了在电动机启动任务完成后，使时间继电器KT可处于断电状态。

6、欲停车时，可按SB1则控制回路全部断电，电动机切除电源而停转。

7、电动机的过载保护由热继电器FR完成。

电动机自耦降压起动（自动控制）电路接线示意图安装与调试1、电动机自耦降压电路，适用于任何接法的三相鼠笼式异步电动机。

2、自耦变压器的功率应予电动机的功率一致，如果小于电动机的功率，自耦变压器会因起动电流大发热损坏绝缘烧毁绕组。

3、对照原理图核对接线，要逐相的检查核对线号。

防止接错线和漏接线。

4、由于启动电流很大，应认真检查主回路端子接线的压接是否牢固，无虚接现象。

电动机自耦降压启动自动控制电路组图

电动机自耦降压启动自动控制电路组图电动机自耦降压启动（自动控制电路）电动机自耦降压起动（自动控制）电路原理图上图是交流电动机自耦降压启动自动切换控制电路，自动切换靠时间继电器完成，用时间继电器切换能可靠地完成由启动到运行的转换过程，不会造成启动时间的长短不一的情况，也不会因启动时间长造成烧毁自耦变压器事故控制过程如下：1、合上空气开关QF接通三相电源。

2、按启动按钮SB2交流接触器KM1线圈通电吸合并自锁，其主触头闭合，将自耦变压器线圈接成星形，与此同时由于KM1辅助常开触点闭合，使得接触器KM2线圈通电吸合，KM2的主触头闭合由自耦变压器的低压低压抽头（例如65％）将三相电压的65％接入电动。

3、KM1辅助常开触点闭合，使时间继电器KT线圈通电，并按已整定好的时间开始计时，当时间到达后，KT的延时常开触点闭合，使中间继电器KA线圈通电吸合并自锁。

4、由于KA线圈通电，其常闭触点断开使KM1线圈断电，KM1常开触点全部释放，主触头断开，使自耦变压器线圈封星端打开；同时KM2线圈断电，其主触头断开，切断自耦变压器电源。

KA的常闭触点闭合，通过KM1已经复位的常闭触点，使KM3线圈得电吸合，KM3主触头接通电动机在全压下运行。

5、KM1的常开触点断开也使时间继电器KT线圈断电，其延时闭合触点释放，也保证了在电动机启动任务完成后，使时间继电器KT可处于断电状态。

6、欲停车时，可按SB1则控制回路全部断电，电动机切除电源而停转。

7、电动机的过载保护由热继电器FR完成。

电动机自耦降压起动（自动控制）电路接线示意图安装与调试1、电动机自耦降压电路，适用于任何接法的三相鼠笼式异步电动机。

2、自耦变压器的功率应予电动机的功率一致，如果小于电动机的功率，自耦变压器会因起动电流大发热损坏绝缘烧毁绕组。

3、对照原理图核对接线，要逐相的检查核对线号。

防止接错线和漏接线。

4、由于启动电流很大，应认真检查主回路端子接线的压接是否牢固，无虚接现象。

电动机直接启动电路ppt课件

KMR
1 35
主电路两个接触器的主触点所接通
的电源相序不同: KMF按L1-L2-L3相序接线
；
KMR按L3-L2-L1相序接线；
M
3~
编辑版pppt
23
在实际生产中机床工作台需要前进和后退；万能铣床的主轴需要正转与反转；起重机的吊钩需要上升与下降。这就要求电动机能实现正转与反转控制，以满足生产机械中的运动部件能向正反两个方向运动。本书的第五章我们学过电动机的转动原理，知道当改变通入电动机定子绕组的三相电源的相序，即把接入电动机的三相电源线中的任意两根对调接线时，电动机就可以实现反转。
FR
KMR
KMF
KMF KMR
SBstR和反转交流接触器 KMR ，KMF常闭触点组成的反转控制电路；
2、互锁:在正转和反转支路中，串入对方接触器线圈的
动断触点。利用接触器动断触点的互锁也称为电气
互锁（联锁）。
编辑版pppt
25
L1 L2 L3
~~
QF
FU
正转过程
SBstP
合上QF，接通电源
KMF FR
控制电路中：将接触器动断触点接入对方的控制支路，称电气互锁；通常互锁用来实现：被控的是一组不能同时获电的一组对象（即保证任何时候被控对象同不能同时启动）。
电气互锁电路存在不能直接起动反转的操作不便的缺点。
编辑版pppt
32
课堂练习：
1、如图所示自锁控制电路，试分析指出其中的错误及可能出现的现象。
KM
1、电路结构
QS—闸刀开关 FU—熔断器 KM—交流接触器 FR—热继电器 SBSTP –停止按钮 SBST—启动按钮 M—三相交流异步电动机
M

电动机启动控制电路图

1.基本的直接启动控制线路
按下启动按钮，KM线圈得电,KM常开辅助触点自锁，绿灯亮，电机运行；按下停止按钮，KM线圈失点，辅助触点复位，红灯亮，电机停止。

2 直接启动，延时停止
通过时间继电器作用，延时使回路断开。

3 控制电机正反转
使用双重互锁，采用复合按钮和2个接触器。

将2个接触器的常闭辅助触点相互串联在对方回路中，安全方便，避免了短路的发生~
4 顺停、逆停循环
5 电机轮流循环启动
6 三台电机轮流循环
7 单按钮控制电机启动停止
8 时间继电器控制双速电机
9 定子串电阻降压启动
这个不太常用！
10 延边三角形降压启动
这个知道就行！！！
11 星三角降压启动
照片名称：星三角降压启动实物接线图
照片名称：星三角
照片名称：星三角启动控制线路图
照片名称：星三角
（这个很重要，也和简单，也很实用的降压启动，一般电机大于7.5千瓦，为了保护电压网就应
该采取降压的方式。

）
12 自耦降压
这也是很使用的降压启动控制线路。

一般大于40千瓦的电机使用。

本文档部分内容来源于网络，如有内容侵权请告知删除，感谢您的配合！。

电动机启动停止电路图

能够同时启动、停止电机M1 M2又能单独启动、停止电机M1 M2图中L1・L2为进线端KM1控制1电机,KM2控制2电机：1电机单独启动过程：（按下SB3线圈KM1得电，常开触头KM1闭合自锁，M1 电机启动•按下SB2,M1电机停止）2电机单独启动过程（按下SB2线圈KM2得电，常开触头KM2闭合自锁,M1电机启动•按下SB3,M2电机停止）启动过程：（按下SB4线圈KM3得电,2个常开触头KM3闭合，两个线圈KM1、KM2分别自锁，M1、M2电机启动.按下SB2,M1、M2电机停止）点动、启动、延时3s停止点动过程：（图中L1.L2为进线端KM1控制1电机,KM2控制2电机）（按下常开触头SB3常闭触头SB3断开，线圈KM1得电，常开触头KM1 闭合，松开SB3线圈KM1断电,）起动过程：（按下SB2,线圈KM1得电，常开触头KM1闭合自锁）延时3S停止：（按下SB1,延时器线圈KT得电，常开触头KT闭合，线圈KM2得电，，常开触头KM2闭合,3S后延时器常开触头KT断开，常开触头KM2断开，线圈KM1断电，电机停止）注意:此处的延时器为延时器组装在接触器上的，延时器上的常开触头和常闭触头不可同时用.接上题另外一种方案，理论上不可行，实际感觉不出来L2点动过程：（图中L1.L2为进线端KM1控制1电机,KM2控制2电机）（按下常开触头SB3线圈KM1得电，松开SB3线圈KM1断电,）起动过程：（按下SB2,延时器线圈得电，延时器的接触器常开触头KT闭合自锁，延时器的常开触头KT闭合,线圈KM1得电）延时3S停止：（按下SB1,所有设备断电，延时器延时,延时器的常开触头KT闭合，线圈KM1得电，,3S后延时器常开触头KT断开，线圈KM1 断电，电机停止）注意:此处的延时器为延时器组装在接触器上的，常开触头和常闭触头不可同时用■这种方法理论上不可行，但是实际上是看不出来的.顺序启动,逆序停止电机M1、M2 M3KM3L2顺序启动：（图中L1.L2为进线端KM1控制1电机,KM2控制2电机，KM3控制3电机）（按下SB2线圈KM1得电，常开触头KM1（图上左边那个）闭合自锁,常开触头KM1（图上右边那个）闭合电机M1启动,此时按下按下SB3线圈KM2得电，常开触头KM2（图上中间那个）闭合自锁，常开触头KM2（图上两边）都闭合（左边那个闭合锁定SB1）,电机M2启动，此时按下按下SB4线圈KM3得电，常开触头KM3（图上右边那个）闭合自锁，常开触头KM3（图上左边那个）闭合（锁定SB2），电机M3启动）逆序停止：（如果直接按下SB1或者是按下SB2电机M1、M2不停止，只有先按下SB3线圈KM3断电，常开触头（图上左边那个）断开，电机M3停止，然后再按下SB2同理电机M2停止，然后按下SB1电机M1停止）。

电动机自耦降压启动自动控制电路组图

电动机自耦降压启动自动控制电路组图收藏此信息打印该信息添加：佚名来源：未知电动机自耦降压启动（自动控制电路）电动机自耦降压起动（自动控制）电路原理图上图是交流电动机自耦降压启动自动切换控制电路，自动切换靠时间继电器完成，用时间继电器切换能可靠地完成由启动到运行的转换过程，不会造成启动时间的长短不一的情况，也不会因启动时间长造成烧毁自耦变压器事故控制过程如下：1、合上空气开关QF接通三相电源。

2、按启动按钮SB2交流接触器KM1线圈通电吸合并自锁，其主触头闭合，将自耦变压器线圈接成星形，与此同时由于KM1辅助常开触点闭合，使得接触器KM2线圈通电吸合，KM2的主触头闭合由自耦变压器的低压低压抽头（例如65％）将三相电压的65％接入电动。

3、KM1辅助常开触点闭合，使时间继电器KT线圈通电，并按已整定好的时间开始计时，当时间到达后，KT的延时常开触点闭合，使中间继电器KA线圈通电吸合并自锁。

4、由于KA线圈通电，其常闭触点断开使KM1线圈断电，KM1常开触点全部释放，主触头断开，使自耦变压器线圈封星端打开；同时KM2线圈断电，其主触头断开，切断自耦变压器电源。

KA的常闭触点闭合，通过KM1已经复位的常闭触点，使KM3线圈得电吸合，KM3主触头接通电动机在全压下运行。

5、KM1的常开触点断开也使时间继电器KT线圈断电，其延时闭合触点释放，也保证了在电动机启动任务完成后，使时间继电器KT可处于断电状态。

6、欲停车时，可按SB1则控制回路全部断电，电动机切除电源而停转。

7、电动机的过载保护由热继电器FR完成。

电动机自耦降压起动（自动控制）电路接线示意图安装与调试1、电动机自耦降压电路，适用于任何接法的三相鼠笼式异步电动机。

2、自耦变压器的功率应予电动机的功率一致，如果小于电动机的功率，自耦变压器会因起动电流大发热损坏绝缘烧毁绕组。

3、对照原理图核对接线，要逐相的检查核对线号。

防止接错线和漏接线。

4、由于启动电流很大，应认真检查主回路端子接线的压接是否牢固，无虚接现象。
