大连理工大学通信电子线路复习题
通信电子线路考试题目(2)
简答题：1.简述丙类谐振功率放大器的工作原理，并解释为什么高频功率放大器可以工作在丙类？ 答：LC 谐振网络为放大器的并联谐振网络。
谐振网络的谐振频率为信号的中心频率。
作用：滤波、匹配。
V BB :基极直流电压 作用:保证三极管工作在丙类状态。
V BB 的值应小于放大管的导通电压U on ；通常取V BB ≤0。
V CC ：集电极直流电压 作用：给放大管合理的静态偏置，提供直流能量。
其丙类谐振功率放大器的工作原理：u i →u BE →i B →i C →u C u i 为余弦电压，可表示为u i =U im COS ωc t 则：u BE = V BB +u i = V BB + U im COS ωc t根据三极管的转移特性可得到集电极电流i C ，为余弦脉冲波，如图4-2所示：i C 波形根据傅立叶级数的理论，i C 可分解为：i c=Ico+i C1+i C2+i C3+……+i Cn +………式中：Ico 为直流电流分量i C1为基波分量；i C1=I cm1COS ωc t i C2为二次谐波分量；i C2=I cm2COS2ωc t i Cn为n 次谐波分量；i Cn =I cmn COSn ωc t其中，它们的大小分别为：Ico= i Cmax ·α0（θ） I cm1 = i Cmax ·α1（θ） I cmn = i Cmax ·αn （θ）i Cmax 是i c 波形的脉冲幅度。
αn （θ）的大小可根据余弦脉冲分解系数表查。
I c 信号的导电角可以用下面的公式进行计算------------------->当i C 信号过谐振网络时，由于谐振网络的作用，可得其谐振网络压降为：u c =RI cm1COS ωc t =U cm COS ωc tu CE =V CC -u c =V CC -U cm COS ωc t各信号的波形如图4-3所示：图4-3 波形图2.为什么低频功率放大器不能工作丙类，而高频功率放大器可以工作在丙类？ 答：由于高频功率放大器中调谐回路具有滤波功能，可以滤除放大器集电极电流中的谐波成分，回路电流与电压仍然接近于正弦波形，失真很很少。

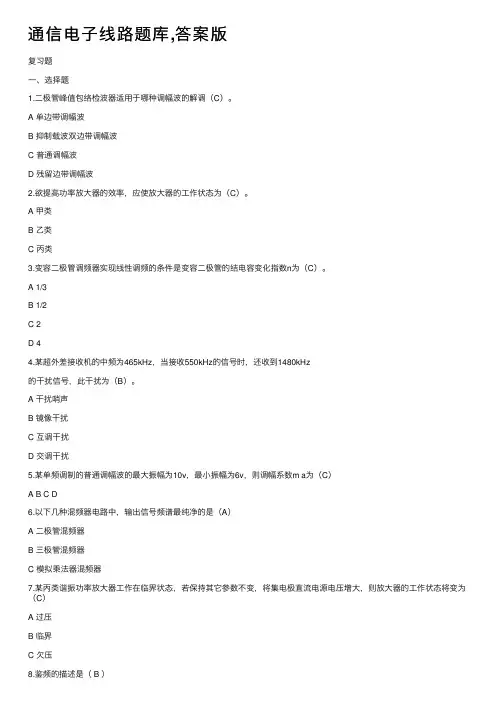

通信电子线路题库,答案版
通信电⼦线路题库,答案版复习题⼀、选择题1.⼆极管峰值包络检波器适⽤于哪种调幅波的解调（C）。
A 单边带调幅波B 抑制载波双边带调幅波C 普通调幅波D 残留边带调幅波2.欲提⾼功率放⼤器的效率，应使放⼤器的⼯作状态为（C）。
A 甲类B ⼄类C 丙类3.变容⼆极管调频器实现线性调频的条件是变容⼆极管的结电容变化指数n为（C）。
A 1/3B 1/2C 2D 44.某超外差接收机的中频为465kHz，当接收550kHz的信号时，还收到1480kHz的⼲扰信号，此⼲扰为（B）。
A ⼲扰哨声B 镜像⼲扰C 互调⼲扰D 交调⼲扰5.某单频调制的普通调幅波的最⼤振幅为10v，最⼩振幅为6v，则调幅系数m a为（C）A B C D6.以下⼏种混频器电路中，输出信号频谱最纯净的是（A）A ⼆极管混频器B 三极管混频器C 模拟乘法器混频器7.某丙类谐振功率放⼤器⼯作在临界状态，若保持其它参数不变，将集电极直流电源电压增⼤，则放⼤器的⼯作状态将变为（C）A 过压B 临界C ⽋压8.鉴频的描述是（ B ）A 调幅信号的解调B 调频信号的解调C 调相信号的解调9.下图所⽰框图能实现何种功能？ ( C )其中u s(t)= U s cosωs tcosΩt， u L(t)= U L cosωL tA 振幅调制B 调幅波的解调C 混频D 鉴频10.在超外差式调幅收⾳机中，混频器的输出谐振回路应调谐在什么频率上？( D )A 载波频率f cB 本机振荡频率f LC f c + f LD f c - f L11.图1所⽰的检波电路适于对哪种已调信号进⾏检波？ ( C )A 抑制载波的双边带调幅波B 单边带调幅波C 普通调幅波D 调相波12.调频波的瞬时附加相位与什么成正⽐？( A )A 调制信号的积分B 调制信号的微分C 调制信号的瞬时值D 调制信号的频率13.在谐振功率放⼤器中，为了提⾼谐波抑制能⼒，谐振回路的Qe值（A）A越⼤越好B越⼩越好C⽆关14.为了实现丙类⼯作，基极偏置电压应设置在功率管的（B）A 放⼤区B 截⽌区C 饱和区15.某调频波，其调制信号频率F＝1kHz，载波频率为，最⼤频偏Δf m＝10kHz，若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为（B）A 12kHzB 24kHzC 20kHzD 40kHz16.双边带调制信号和单边带调制信号的载波被（C）A变频B搬移C抑制17.双边带调制信号和单边带调制信号的包络是否反映调制信号的变化规律。
通信电子线路 习题解答(61页)
LC2
解 :J
P106 题 34
C2
补充题 :解 : (1)250PF --
(2) 5MHZ
lμH
补充题 :
解 :
P168 题18
解 :
P169 题 34解 :
P170 题39 -解 :
up2
i2
上边带滤波输出 :5M -3000 5 -300
3000I
(HZ)
300
(HZ) (HZ)20M + 300 20M + 3000 (HZ)20M +300 20M + 3000
振荡器 II 输出 :混频器输出 :(上混频)功放输出 :
15M
(HZ)10M -3000 10M-300 (HZ)10M -3000 10M-300
混频器输出 :(下混频)功放输出 :
4. P186 题 8答 : 参考教材 P184
1. P227 题 2答 : 参考教材2. P227 题 9
第七章P190
3. P227 题 23
(3)
4. P228 题 26
3 2__________________
3.18__________________
θe(rad)
2.5 ───ud(v)
t (ms)
2.5
7.5
5
5. P228 题 28
6. P228 题 32
第八章1. P246 题 12
• 10、你要做多大的事情 ， 就该承受多大的压力 。4/10/2 023 2:07:05 AM2:7:52023/4/10• 11、 自己要先看得起自己 ， 别人才会看得起你 。4/10/2• 不谢 。 pr-2310 A• 13、无论才能知识多么卓著 ， 如果缺乏热情 ， 则无异纸上画饼充饥 ， 无补于事 。Monday, April 10, 202310-A r-2323.4.10• 14、我只是自己不放过自己而已 ， 现在我不会再逼自 己眷恋了 。23.4.102:7:510 April 20232:7
通信电子线路复习题 高频电子线路
《通信电子线路》复习题一、填空题1、通信系统由输入变换器、发送设备、信道、接收设备以及输出变换器组成。
2、无线通信中，信号的调制方式有调幅、调频、调相三种，相应的解调方式分别为检波、鉴频、鉴相。
3、在集成中频放大器中，常用的集中滤波器主要有：LC带通滤波器、陶瓷、石英晶体、声表面波滤波器等四种。
4、谐振功率放大器为提高效率而工作于丙类状态，其导通角小于 90度，导通角越小，其效率越高。
5、谐振功率放大器根据集电极电流波形的不同，可分为三种工作状态，分别为欠压状态、临界状态、过压状态；欲使功率放大器高效率地输出最大功率，应使放大器工作在临界状态。
6、已知谐振功率放大器工作在欠压状态，为了提高输出功率可将负载电阻Re增大，或将电源电压Vcc减小，或将输入电压Uim增大。
7、丙类功放最佳工作状态是临界状态，最不安全工作状态是强欠压状态。
最佳工作状态的特点是输出功率最大、效率较高8、为了有效地实现基极调幅，调制器必须工作在欠压状态，为了有效地实现集电极调幅，调制器必须工作在过压状态。
9、要产生较高频率信号应采用LC振荡器，要产生较低频率信号应采用RC振荡器，要产生频率稳定度高的信号应采用石英晶体振荡器。
10、反馈式正弦波振荡器由放大部分、选频网络、反馈网络三部分组成。
，相位起振条件11、反馈式正弦波振荡器的幅度起振条件为1AF（n=0,1,2…）。
12、三点式振荡器主要分为电容三点式和电感三点式电路。
13、石英晶体振荡器是利用石英晶体的压电和反压电效应工作的，其频率稳定度很高，通常可分为串联型晶体振荡器和并联型晶体振荡器两种。
14、并联型石英晶振中，石英谐振器相当于电感，串联型石英晶振中，石英谐振器相当于短路线。
15、根据频谱变换的不同特点，频率变换电路分为频谱搬移电路和频谱的非线性变换电路。
16、普通调幅波的数学表达式U AM t=Ucm （1+M cos Ωt ）cos ωct ，为了实现不失真调幅，Ma一般≤1。
大连理工大学城市学院 通信电子高频(期末复习概)念题
复习题说明：没星号的是基本题，有星号的是提高题。
若感觉有难度，应先掌握基本题，然后是提高题。
考试中有一部分题源自于复习题的题型，其中基本题占55%，提高题占45%。
1. 长波信号的传输途径是通过电离层反射进行的？ 不是 长波信号是通过地波（绕射）传播 2. 长波信号只能是直线传播？ 不是 通过地波传播3. 短波是通过电离层实现远距离传输的？是 短波是通过电离层的反射实现传播 短波是通过天波或地波传播 4. 卫星通信是通过微波信号进行传输的？是 通过直线（视距）传播 频率较高的超短波以及更高频率的无线电波主要是沿空间直线传播5. 什么频段的信号可以穿过电离层？频率越高的电波 其电离层吸收能力越弱 电波的穿透能力越强 6. LC 串联谐振电路在谐振时，端口阻抗最小对吗？对 使端口电抗为零时的状态为谐振状态 串联谐振是电压谐振 阻抗最小 电流最大 7. LC 并联电路在谐振时，端口阻抗最小？ 不是 并联谐振 端口阻抗最大8. 谐振回路Q 值的定义是无功功率和有功功率的比值？ 是 ，()==Q 储存的功率无功功率品质因数损耗的功率有功功率9. 对于并联谐振回路，线圈自身的损耗电阻越小则谐振阻抗越大，Q 值也就越大，对吗？对 0=P L RQ w L ()2000w L R r = 00p L r R R Q ↓↑↑↑↑阻抗10. 判定电路是否发生谐振的依据是，看端口阻抗或导纳的虚部是否为零，对吗？对 串联：011(),=0z r j wc wc wL wL=+--当X=时，发生谐振 并联：11(),=0r C z j wc wc L wL wL=+--当B=时，发生谐振 11. 若谐振时电感和电容上的电流幅值为端口电流源的Q 倍，则它是并联谐振电路，对吗？ 对12. 并联谐振电路激励源的频率大于谐振频率时，呈现感性还是容性，阻抗角是大于零还是小于零？端口电压和电流谁超前？ 并联 w>0w 呈容性 小于0 电流超前13. 串联谐振电路激励源的频率大于谐振频率时，呈现感性还是容性，阻抗角是大于零还是小于零？端口电压和电流谁超前？ 串联 w<0w 呈感性 大于0 电压超前14. *无源器件的伏安特性与它在电路中电压和电流参数变化区间范围无关，而有源器件则有关，对吗？对，无源器件：电子元件工作时，其内部没有任何形式的电源。
大连理工大学信号通信方向考研真题集锦
大连理工大学通信通信//信号方向方向考研考研历年真题之《通信原理》经典集锦参考指数：★★★★★★★★★一、单项选择题（20分，每题2分，请将正确的答案填在括号中）1、哪种系统的信道是随参信道（）A 、卫星通信系统B 、陆上移动通信系统C 、双绞线D 、微波中继系统2、7次本原多项式能产生的m 序列的周期为（）A 、256B 、127C 、128D 、255【分析】第4（3）章信道恒参信道和随参信道3、关于部分响应系统的说法，哪种是正确的（）A 、降低码间干扰B 、频带利用率高C 、尾瓣衰减慢D 、可克服噪声的影响【分析】第12章正交编码与伪随机序列伪随机序列又称伪随机噪声、伪随机信号或伪随机码。
它具有类似于随机噪声的某些统计特性，同时又能够重复产生。
m 序列是最长线性反馈移位寄存器序列的简称。
它是由带线性反馈的移存器产生的周期最长的一种伪随机序列。
一般来说，一个n 级线性反馈移存器可能产生的最长周期等于(2n -1)。
4、窄带噪声的同相分量与正交分量具有如下性质（）A 、同相分量与正交分量都具有低通性质B 、同相分量与正交分量都具有带通性质C、同相分量与正交分量都具有带阻性质D、同相分量与正交分量都具有高通性质【分析】第6（5）章数字基带传输系统数字基带信号－未经调制的数字信号，它所占据的频谱是从零频或很低频率开始的。
数字基带信号传输与码间串扰（5.30）无码间串扰的基带传输系统：1）理想低通系统但是，这种特性在物理上是无法实现的。
2）余弦滚降系统（5.49）3）部分响应系统人为地在码元的抽样时刻引入码间串扰，并在接收端判决前加以消除，从而可以达到改善频谱特性、使频带利用率提高到理论最大值、并加速传输波形尾巴的衰减和降低对定时精度要求的目的。
通常把这种波形叫部分响应波形。
利用部分响应波形传输的基带系统称为部分响应系统。
第3（2）章随机过程随机过程的基本概念窄带随机过程（2.34）5、卷积码与线性分组码相比，其优点是（）A、相同的编码效率下，卷积码纠错能力强B、相同的编码效率下，线性分组码纠错能力强C、卷积码译码时间长，译码复杂D、线性分组码译码时间长，译码复杂【分析】第11（8）章差错控制编码纠错编码的基本概念纠错编码主要有分组码和卷积码两大类卷积码的概念（8.49）6、下列哪种解调方法对判决的门限敏感（）A、相干2A SKB、相干2FSKC、相干2PSKD、差分相干解调【分析】第7（6）章数字带通传输系统基本概念（6.2）2ASK（6.3；6.6)2FSK（6.11-12；6.15-16）2PSK（6.21-23；6.25-26）2DPSK（6.29-30；6.33-36）二进制数字调制系统的性能比较（6.39-43）7、调整以下哪个参数，可同时降低增量调制系统中的过载量化噪声和一般量化噪声（）A 、提高采样频率B 、降低信号幅度C 、减小增量△D 、加大增量△【分析】第9（7）章模拟信号的数字传输数字化3步骤：抽样、量化和编码脉冲编码调制（PCM）差分脉冲编码调制（DPCM）增量调制(∆M)（7.43；7.47-49)8、下列调制方式最适合在随参信道中传输的是（）A 、BPSKB 、QAMC 、QPSKD 、2FSK 【分析】第7（6）章数字带通传输系统二进制数字调制系统的性能比较（6.43）正交振幅调制(QAM)，是一种频带利用率很高的多进制振幅和相位联合键控（A PK）体制。
通信电子线路期末复习试题C含答案
常 州 工 学 院 试 卷3 卷 共 8 页 第 1 页班 级_____________________姓 名_____________________学 号 _____________________ ……………………………………………………………装 订 线……………………………………………………………．调幅波的解调 C ．混频 D ．鉴频．混频电路又称变频电路，在变频过程中以下正确叙述是（ ）．信号的频谱结构发生变化班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………解：解:班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………．调幅波的解调 C ．混频 D ．鉴频．混频电路又称变频电路，在变频过程中以下正确叙述是（ C ）．信号的频谱结构发生变化 ．信号的调制类型发生变化班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………如图为末级谐振功率放大器原理电路，工作在临界状态，输出谐振回路由管子输出电容以及元件L 1、L 2、C 1组成，外接负载天线的等效阻班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………解：天线开路时，回路的品质因数升高，所以谐振阻抗于过压状态，U cm 增高，很可能导致U 回路严重失谐（呈感性），所以谐振阻抗急增，很可能导致P Cx >P CM ，功率管烧坏。
通信电路复习题
《通信电路》复习题一、填空题1．在耦合回路中接有激励信号源的回路称为回路，与负载相接的回路称为回路。
2．若一高频小信号放大器电路的电压增益为100，相当于增益为分贝。
3．噪声系数是端信噪比与端信噪比的比值。
4．非线性器件跨导g m按某一频率随时间作周期性变化，则输出电流会形成两个不同频率的与分量，从而提供了实现频率变换的可能性。
5．根据所指定的时间间隔不同，频率稳定度可分为频率稳定度、短期频率稳定度和频率稳定度三种。
6．衡量放大器选择性的基本指标有________和_______。
7．信号从发送到接受中间要经过传输媒质，根据传输媒质的不同，可以分为通信与通信两大类。
8．串联谐振时，其阻抗在某一特定频率上具有最值，而偏离此频率时将迅速。
9．串联谐振时，电感和电容两端的电压模值大小，且等于外加电压的倍。
10．已知谐振回路品质因数Q=80，谐振时每一周期耗能5mW，回路储能W= 。
11．在集电极调幅电路中，为了获得有效的调幅作用，必须工作于区。
在基极调幅电路中，为了获得有效的调幅作用，必须工作于区。
12．一个工作于丙类状态的高频功率放大器，其晶体管的集电极耗散功率为0.5W，工作效率为75%，则该功率放大器的输出功率为。
f =8kHz，则中频回路中Q L= 。
13．广播接收机的中频f0=465kHz，20.714．波形V O=V m cos(50t+2)的频率为__ Hz。
15．选频网络在高频电子线路中得到广泛的应用, 其作用是需要的频率分量和不需要的频率分量。
16．利用折线近似分析法设计一个导通角为60°的高频功率放大器，设V BZ = 0.7V，输入正弦信号的最大幅度V bm=4.8V，则直流偏压|V BB|应设计为。
17．若放大器有m级，各级电压增益均为A，则总增益为__ 。
18．正弦波振荡器按工作原理可分为式振荡器与式振荡器两大类。
19．在谐振功率放大器中，晶体管的集电极电流波形在临界状态时为尖顶余弦脉冲，在欠压区时为余弦脉冲，在过压区时为余弦脉冲。
可打印-通信电子线路考试试卷(word文档良心出品)
图 1《通信电子电路》考题一． 单项选择题：（共15小题，每题2分，共30分）1．并联谐振电路如图示，它的品质因数Q 为（ ）。
A ．cr LB ．crL C ．r 1c L D ．r 1L c2．临界耦合双调谐放大器的通频带，是单调谐放大器通频带（ ）倍。
A ．3B ．1.3C ．21 D ．23．谐振工率放大器的集电极负载采用（ ）。
A ． 电阻，B ．电感，C ．电容，D ．LC 并联谐振电路 4．高频谐振功率放大器的谐振电阻R 由小变大，则放大器的工作状态的变化趋势（其它条件不变）为 ( )。
A ．欠压一临界—过压，B ． 过压一临界一欠压，C ． A 类一B 类一C 类，D ． C 类一B 类一A 类 5．判断电路是否满足振荡条件，首先要检查的是（ ）。
A ．振幅起振条件 B ．振幅平衡条件 C ．相位平衡条件 D ．振幅稳定条件6．若要设计一个波段工作的LC 振荡器，要求其频率稳定度较高，且波段内振荡比较平稳，应选择（ ）。
A ．西勒电路 B ．哈特莱电路 C ．考毕兹电路 D ．克拉泼电路7 高频小信号放大器的______是衡量选择性的两个重要参数. A ．增益、通频带B ． 通频带、噪声系数C ．矩形系数、噪声系数D ．通频带、 矩形系数 8．要使调幅波避免产生严重失真，就必须要求调幅系数为（ ）。
A ．等于0B ．等于30％C ．小于100％D ．大于19 一功率放大器原来处于临界工作状态，现将集电极电源VCC 加大，放大器工作（ ） 。
A ． 没有变化B ． 进入过压区；C ． 进入欠压区D ． 前面三种情况都有可能 10．应用同步检波器可以实现（ ）信号的解调。
A ．AM B ．DSBC ．SSBD ．任何调幅11．已知双边带调幅信号的两边频分量频率为f 1和f 2且f 2> f 1 ，则该调幅 波的载波频率为（ ）。
A ．2f f 12- B ．2f f 12+C ．12f f D ．2ff 1212．在调角波中，保持调制信号频率不变同时增大调制信号幅度，则( )。
《通信电子电路》练习题及答案解析
《通信电子电路》练习题及答案解析1. 必答[单选题]当输入信号本身为电信号时，在通信系统中可省略。
A：输入变换器B：发送设备C：接收设备D：输出变换器正确答案：A2. 必答[单选题]调制应用在通信系统的。
A：输入变换器B：发送设备C：接收设备D：输出变换器正确答案：B3. 必答[单选题]为了有效地发射电磁波，天线尺寸必须与辐射信号的。
A：频率相比拟B：振幅相比拟C：相位相比拟D：波长相比拟正确答案：D4. 必答[单选题]下列表述正确的是。
A：低频信号可直接从天线上有效地辐射B：低频信号必须装载到高频信号上才能有效地辐射C：低频信号和高频信号都不能从天线上有效地辐射D：低频信号和高频信号都能从天线上有效地辐射正确答案：B5. 必答[单选题]下列表述正确的是。
A：高频功率放大器只能位于接收系统中B：高频振荡器只能位于接收系统中C：调制器只能位于发送系统中D：解调器只能位于发送系统中正确答案：C6. 必答[判断题]发送设备和接收设备的末级一般都采用功率放大器。
1：对2：错正确答案：对1. [填空题]选频网络的通频带指归一化幅频特性由1下降到（）时的两边界频率之间的宽度。
第1空：1/√2正确答案：(1)；0.7；0.7072. [填空题]理想选频网络的矩形系数为（）。
第1空：1正确答案：(1)13. [单选题]实际选频电路的矩形系数均（）。
A：大于1B：小于1C：等于1D：不能确定正确答案：A4. [单选题]越接近1，选频特性越（）。
A：好B：差正确答案：A1. [单选题]LC组成的并联谐振回路，谐振时，谐振回路的端电压值。
A：最大B：最小C：等于零D：不能确定、正确答案：A2. [单选题]LC并联谐振回路中，当工作频率等于谐振频率时，回路呈（）。
A：感性B：容性C：阻性D：感性或容性正确答案：C3. [单选题]LC并联谐振回路中，当工作频率小于谐振频率时，回路呈（）。
A：感性B：容性C：阻性D：感性或容性正确答案：A4. [单选题]下列描述LC串联回路的表达式中，不正确的。
通信电子线路章节复习试题含答案(大学期末复习资料)
第一章习题答案1、画出调幅发射机的原理框图，并说明各部分的作用。
答：调幅发射机的原理框图如下所示：振荡器：用来产生高频信号。
倍频器：可将振荡器产生的高频信号频率升高到发射所需要的频率值。
倍频器可以是整倍数倍频，也可以非整倍数的分数倍频。
其输出频率即为发射所需要的载波频率信号。
在倍频器后通常还可设置高频功率放大器，用来放大载波信号，使之有足够的功率驱动发射天线（负载）向空中发射电波。
调制放大器：实际上是低频放大器，它由低频电压放大器和功率放大器组成，用来放大话筒所产生的微弱话音信号，然后送入调制器。
调制器有幅度调制器，频率调制器，相位调制器等。
调幅广播发射机用的是幅度调制器。
它是将高频等幅载波信号的幅度随着低频信号的大小发生变化的电子电路。
经过调制器调制后的高频载波信号叫做高频已调信号，高频已调信号可以经过高频功率放大器放大后驱动相应负载。
发射机中的负载是天线。
2 、画出超外差接收机的原理框图，并说明各部分的作用。
答：超外差接收机的原理框图如下图所示：高频放大器高频放大器：对天线接收到的微弱信号进行放大，同时对接收信号进行选频，抑制有用频率信号以外的其它无用频率信号。
高频放大器输出载波为c f 的已调信号和本机振荡器所提供的频率为L f 的高频等幅信号同时输入混频器。
混频器的作用，在混频器的输出端可以得到固定的中频信号。
在超外差接收机中，通常采用本振频率与载波频率之差I L c f f f =-作中频频率。
这种作用就是所谓的外差作用。
也是超外差接收机的由来。
当输入信号频率变化时，使本机振荡频率也相应的改变，保持中频频率固定不变，因此中频放大器的增益和选择性都与接收的信号载波频率无关。
中频放大器是中心频率为I f ，带宽为I f f f ∆=-的选频放大器，它可以进一步滤除中频以外的无用信号。
并将有用中频信号放大到足够值。
中频信号是已调波信号，且调制规律不变。
即中频信号保留了输入信号中的全部有用信息。
通信电子线路 复习题(含答案)-通信电子线路答案
通信电子线路复习题（含答案）一、填空题1．无线电通信中，信号是以电磁波形式发射出去的。
它的调制方式有调幅、调频、调相。
2. 针对不同的调制方式有三种解调方式，分别是检波、鉴频、和鉴相。
3. 在无线电技术中，一个信号的表示方法有三种，分别是数学表达式、波形、频谱。
4. 调频电路有直接调频、间接调频两种方式5. 根据工作特点的不同，检波器有同步检波器和非同步检波器两种。
6.对于FM广播、TV、导航移动通信均属于超短波波段通信。
7. 晶体管选定后，接入系数和回路总电容不变时，单调谐回路放大器的增益和通频带成反比关系。
与单调谐回路相比，双调谐回路谐振放大器的优点是选择性好。
8. 谐振功率放大器通常工作在丙类，此类功率放大器的工作原理是：当输入信号为余弦波时，其集电极电流为脉冲波，由于集电极负载的滤波作用，输出的是与输入信号频率相同的正弦波。
9.检波有同步和非同步检波两种形式。
10.电话话音信号的频率范围为300~3400Hz，音频信号的频率范围为20~20KHz。
11.通信系统的组成为信息源、发送设备、传输信道、接收设备和收信装置。
12.调谐放大器主要由晶体管和调谐电路组成，其衡量指标为放大倍数和选频性能。
13. 角度调制是用音频信号控制载波的频率、相位。
14. 短波的波长较短，地面绕射能力弱，且底面吸收损耗较大，不宜地面传播。
15.实际谐振曲线偏离理想谐振曲线的程度，用矩形系数指标衡量。
16.和振幅调制相比，角度调制的主要优点是抗干扰能力强，因此它们在通信中获得了广泛的应用。
17.小信号调谐放大器的集电极负载为LC谐振回路。
18.小信号调谐放大器双调谐回路的带宽为单调谐回路带宽的1.4倍。
19. 晶体管在高频工作时，放大能力下降。
20.所谓双参差调谐，是将两级单调谐回路放大器的谐振频率，分别调整到（略）高于和（略）低于信号的中心频率。
21.已知功率放大器原工作在临界状态，当改变电源电压时，管子发热严重，说明管子进入了欠压状态。
通信电子线路习题答案及试卷-通信电子线路试卷L答案
常 州 工 学 院 试 卷1 卷 共 5 页 第 1 页班 级_____________________姓 名_____________________学 号 _____________________ ……………………………………………………………装 订 线……………………………………………………………A ．该电路可以产生正弦波振荡B ． 该电路不能产生正弦波振荡，原因在于振幅平衡条件不能满足；C ． 该电路不能产生正弦波振荡，原因在于相位平衡条件不能满足；D ．该电路不能产生正弦波振荡，原因在于振幅平衡、足；班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………A ．VSBC ．DSB ．如图所示为示波器测量正弦波波形参数的画面，1μs ，则所测正弦波的频率为 B ．250kHz C ．125kHzD cos ωC t,调制信号u Ω(t)= U Ωsin Ωt ，则调相波的表达式为（ωC t ＋m P sin Ωt ） B ．u PM (t)=U C cos （ωC ＋m P sin Ωt ）cos ωC t D ．u PM (t)=kU ΩU C cos ω．某超外差接收机的中频f I ＝465kHz ，输入信号载频fc ＝810kHz （ C ）班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………2.3V3.25V ．检波并经隔直电容后的信号成份有 ．调幅波、低频、直流 ．等幅载波和上下边频．等幅载波、低频、直流 ．下列哪种说法是正确的 同步检波器要求接收端载波与发端载波频率相同、幅度相同班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………．锁相环路与自动频率控制电路实现稳频功能时，哪种性能优越？为什么？锁相环路稳频效果优越。
通信电子线路复习题.doc
题型：一、选择题1、二、填空题三、作图简答题1、在小信号谐振放大器中，三极管与回路之间常采用部分接入，回路与负载之间也采用部分接入，这是为什么？解：这是因为外接负载阻抗会使回路的等效电阻减小，品质因数下降，导致增益下降，带宽展宽，谐振频率变化等，因此，采用部分接入，可以减小它们的接入对回路Q值和谐振频率的影响，从而提高了电路的稳定性，且使前后级的阻抗匹配。
2.丙类放大器为什么一定要用谐振回路作为集电极的负载？谐振回路为什么一定要调谐在信号频率上？答：这是因为放大器工作在丙类状态时，其集电极电流将是失真严重的脉冲波形，如果采用非调谐负载，将会得到严重失真的输出电压，因此必须采用谐振回路作为集电极的负载。
调谐在信号频率上集电极谐振回路可以将失真的集电极电流脉冲中的谐波分量滤除，取出其基波分量，从而得到不失真的输出电压。
3. 简述基极调幅和集电极调幅的工作原理。
1. 画出下列已调波的波形和频谱图（设ωc=5Ω）。
（1）u(t)=(1+sinΩt)sinωc t；（2）u(t)=(1+0.5cosΩt)cosωc t；（3）u(t)=2 cosΩt cosωc t。
1.解：（1）为m a=1的普通调幅波，其波形与频谱图如下图（a）、（b）所示；（2）为m a=0.5的普通调幅波，其波形与频谱图如下图（c）、（d）所示；（3）为双边带调幅波，其波形与频谱图如下图（e）、（f）所示。
四、分析计算题5.电路如图9.20所示，已知L1＝40μH，L2＝15μH，M＝10μH，C＝470pF。
（1）画出其交流通路（偏置电路和负载电路可不画出），并用相位条件判别该电路能否振荡。
图中电容C B、C E、C C和C L为隔直、耦合或旁路电容。
（2）电路如能振荡，试指出电路类型，并计算振荡器的振荡频率f0。
（3）说明图中L3在电路中的作用。
. 解：（1）交流通路如下图所示。
该电路满足相位平衡条件，有可能振荡。
（2）电路类型为电感三点式振荡器，其振荡频率为（3）图中L3为高频扼流圈，对直流提供通路，可接近短路，对交流接近开路，从而减小这一支路对谐振回路的影响。
大工《电路理论》复习题
机密★启用前大连理工大学网络教育学院2019年春《电路理论》期末考试复习题☆注意事项：本复习题满分共：400分一、单项选择题1、词头兆代表的倍率是10的（）次方。
A．6 B．3C．-3 D．-62、理想电流源与任何二端元件（）可等效为该理想电流源。
A．串联B．并联C．串并联都可D．串并联都不可3、下列哪项与其他选项不是同一概念？（）A．非独立电源B．独立电源C．受控电源D．受控源4、只有（）正弦量的相量才能相互运算。
A．相同频率B．相同大小C．不同频率D．不同大小5、正弦量的最大值是有效值的（）倍。
A．0.707 B．1C．1.414 D．1.7326、当单位正电荷沿任一闭合路径移动一周时，其能量（）。
A．增大B．减小C．不改变D．变化不定7、一电路有3条支路，2个节点，那么它有（）个独立的KCL方程。
A．4 B．3C．2 D．18、电容的电压和电流为关联参考方向时，通过电容的电流（）电容上电压的变换率。
A．正比于B．等于C．反比于D．无关于9、磁场能量的单位是（）。
A．W B．V AC．J D．A10、三相负载星形连接时，负载端线电压的有效值是相电压有效值的（）倍。
A．0.707 B．1C．1.414 D．1.73211、下列哪项不是电路中的主要物理量？（）A．电流B．电容C．电压D．电功率12、电压源与电阻串联可以等效成？（）A．电压源与电阻并联B．电流源与电阻串联C．电流源与电阻并联D．其他选项都不正确13、（）是电路在外加激励和储能元件的初始储能共同作用下引起的响应。
A．全响应B．零输入响应C．零输出响应D．零状态响应14、RLC并联电路中电纳值大于零时，电路（）。
A．呈感性B．呈容性C．呈阻性D．不定性质15、工程中常用（）来说明谐振电路选择性的好坏。
A．品质因数B．功率C．频率D．通频带答案：1～5 AABAC 6～10 CDACD 11～15 BCABD二、多项选择题1、下列哪些元件是无源元件？（）A．电阻元件B．电感元件C．电容元件D．理想电压源2、满足哪些条件的电压源才允许并联？（）A．电流相等B．方向一致C．电压相等D．极性一致3、下列哪些元件是动态元件？（）A．电容B．电阻C．电感D．电流4、交流电具有下列哪些特性？（）A．大小随时间作周期性变化B．方向随时间作周期性变化C．在一个周期内电流平均值为零D．在一个周期内电压平均值为零5、对称三相电源的三个电压源具有哪些特点？（）A．振幅值相等B．振幅值不等C．频率相同D．频率不同答案：1、ABC 2、CD 3、AC 4、ABCD 5、AC三、判断题（对的用√表示，错的用×表示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
复习总结：1.课堂讲的内容考，没讲的不考；2.每章考最基本的知识点1－2个；3.问答题15分（包括视频技术），视频技术总15分，平时10分，其余是计算和原理分析题；4.作业中碰到的答案有问题，概念有问题，大家觉得很不好做的题型不考；5.考试时间：15周－周三：1，2节课；6.有问题可在群里留言；7.小信号谐振放大器，高频功率放大器，调幅和包络检波器，调频和鉴频，混频器，锁相环应用，肯定有大题，（计算和分析）8.问答题面广；9.第八章：整机和数字接收机不考；习题1：二极管检波器图(a)，(b)；二极管导通电阻80d r ，0bz V ，5R k ，0.01CF ，20CC F 10L R k ，若输入：（1）31.5cos 246510()i u t V（2）331.5(10.7cos 410)cos 246510()i u t t V试分别求A u 、B u 、id R ，判断能否产生惰性失真和负峰切割失真。
+－()i u t ADRC+－()i u t LR cC ARCB（a ） （b ）解：对图（a ） （1）对31.5cos 246510()i u t V 是等幅波3333800.53230.495000o d r radRcos0.862d K12.52idR R k ()iu t 是等幅波，0m不产生惰性失真的条件：21m RC m永远成立，不失真不产生负峰切割失真条件： RmR对（a ）电路R R条件成立，不会产生负峰切割失真。
（２）对331.5(10.7cos 410)cos 246510()i u t t V电路不变，不变，cos0.862d K330.862 1.5(10.7cos 410)()1.2930.905cos 410()Ad imu K U t V t V12.52idR R k （电路不变） 判惰性失真：3635100.01104100.628RC22110.7 1.020.7m m满足21m RCm不产生惰性失真判负峰切割失真：RR同上不产生负峰切割失真。
对图b:+－()i u t LR cC ARCB（１）31.5cos 246510()i u t V不变＝30.49o cos 0.862d K0()Bu V (等幅波输入)12.52idR R k 判惰性失真：m=0, 21mRCQm不产生判负峰切割失真：R mR不产生（输出是直流，无交流）（２）331.5(10.7cos 410)cos 246510()i u t t Vcos 0.862d K30.862 1.5(10.7cos 410)Ad imu K U t31.2930.905cos 410t30.905cos 410Bu t ；仅有交流12.52idR R k判惰性失真：0.628RCQ1.0221cm Rm不产生 判负峰切割失真：5R R k 、5/10 3.33Rk kk3.330.6670.75R k m R k产生负峰切割失真 （m 小于0.667不产生失真，m=0.7>0.667失真）习题２：电路如图：u123+-知放大器谐振频率010.7f MHz ，314L uH ，080Q ，1310N ，124N ，455N 。
晶体管2860ieg us, 18ie C pF, 200oe g us, 7oe C pF;||te y =45ms , 54o pe,0re y ,二极管导通电阻100d r ，0bz V ，其它参数如图上：若36()0.1(10.3cos 210)cos 210.710()i u t t t V 试求检波器的输出电压0()?u t 本题是一个放大检波电路。
考虑检波器的导通输入电阻id R 的应用和检波器的计算。
（即先求出）45u 的表达式，是一个调幅信号221idP R 1fe iP y u 21oeP g 21oeP C Cg 13k31L o o +-452u P等效电路计算：6603101146.5(210.710)41080g L Q （us ）31L 空载损耗电导。
4512121313450.40.51010N N P P N N22102113oeidgP g g P k R 12idR R266630.42001046.51033.3100.5461.810２１＝５(us) 31206||0.40.54510|19.49461.810teu PP y g｜Ａ364519.49() 1.949(10.3cos 210)cos 210.710()i u u t t t V '3450||||19.490.1(10.3cos 210)()u im u A U t V31.949(10.3cos 210)()t V(2)检波的计算333331000.45526.071010o d r radRcos0.898dk3045()||0.898 1.949(10.3cos 210)()d u t k u t V31.75(10.3cos 210)()t V习题３：已知调频电路的调制灵敏度f k =3KHz/v ，载波8()3cos 210()c u t t v π=⨯，调制信号电压33()cos 2103cos 610()u t t t v ππΩ=⨯+⨯２，写出调频波的数学表达式。
（()()c f t k f t ωω=+）解：3113131026110f m f k v m F Ω⨯⨯===⨯3223231033310f m f k v m F Ω⨯⨯===⨯ 答：833()3cos(2106sin 2103sin 610)()u t t t t v πππ=⨯+⨯+⨯ 习题４：已知FM 电路最大频偏75m f KHz =，载波8()5cos 210()c u t t v π=⨯ 调制信号3()3cos 2102cos(2500)()u t t t v ππΩ=⨯+⨯写出FM 波表达式。
解： max ()5m f f f k u t k Ω==⨯7515/5f k KHz v == 然后和上题一样83()5cos(21045sin 21060sin 2500)()u t t t t v πππ=⨯+⨯+⨯习题５： FM 波84()6cos(2105sin 10)()u t t t v ππ=⨯+⨯调制信号4()2cos 10()u t t v πΩ=⨯求：（1）载频？调制频率？调制指数？ 答：100c f M =，5F K =，5f m = （2）瞬时相位()t θ，瞬时频率()f t 的表达式84833833()2105sin 10()()21052510cos 2510()102510cos 2510t t td t t t dtf t tθππθωππππ=⨯+⨯==⨯+⨯⨯⨯⨯⨯=+⨯⨯⨯（3）最大相偏m θ？，最大频偏m f ？5()25()m m rad f KHz θ==（4）有效带宽CR B2(1)60CR f B m F KHz =+=习题６：乘积型混频器，相乘特性为：()()S L i Ku t u t =若：20.1/K mA V =；6()cos(9.210)()L u t t V =⨯36()=0.01(10.5cos 610)cos(210)()S u t t t V ππ+⨯⨯试求：（1）变频跨导（2）为保证信号传输，带通滤波的中心频率（中频取差频）= 带宽=？解：设'6()=cos(210)()S Sm u t U t V π⨯（1）[]'1()()cos()cos()2s L Sm Lm L S L S i Ku t u t KU U t t ωωωω==++- 取差频I i ，则：'1cos()2ISm Lm L S i KU U t ωω=- 变频跨导：1'110.110.0522Lmm c Sm I g KU m U s ==⨯⨯==（2）中心频率：66011()9.21021022L S f ωωπππ⎡⎤=-=⨯-⨯⎣⎦ 63(1.4651)1046510()Hz =-⨯=⨯带宽：36102262B F KHz ππ⨯==⨯=习题７：已知鉴频器输入信号：33cos 10sin 210()FM c u t t V ωπ⎡⎤=+⨯⎣⎦，鉴频特性的鉴频跨导5/D S mV KHz =-，线性鉴频范围大于2m f ，求鉴频输出电压0u此题：知鉴频跨导D S 后，根据输入调频信号，确定鉴频输出电压0u解：已知33cos 10sin 210()FM c u t t V ωπ⎡⎤=+⨯⎣⎦，其中：10f m =，1F KHz =最大频偏10m f f m F KHz ==调频波瞬时角频率3()cos 210c m t t ωωωπ=+⨯ 则：3()cos 210c m f t f f t π=+⨯鉴频器输出电压0u 为：3033cos 210510cos 210()50cos 210()D m u S f tt mV t mV πππ=⨯=-⨯⨯=-⨯习题８：鉴频特性如图：鉴频输出电压301cos 410()u t V π=⨯（1）求：鉴频跨导D S（2）写出输入信号()FM u t 和原调制信号()u t Ω的表达式 解：鉴频输出电压为：31cos 410()t V π⨯，在鉴频特性的线性范围内（1）由曲线：10.01(/)100om D m U S V KHz f ==-=- （2）求FM u 和()u t Ω瞬时频率偏移：30()()100cos 410()Du t f t t KHz S π==-⨯ 瞬时频率：()()c f t f f t =+ 瞬时相位：33310010()22()22sin 4102210tc c t f t f t dt f t t θππππππ⨯=+=-⨯⨯⨯⎰3250sin 410c f t t ππ=-⨯3cos(250sin 410)()FM cm c u U f t t V ππ∴=-⨯由瞬时频率偏移：30()()100cos 410()Du t f t t KHz S π==-⨯33'()cos 410cos 410m m ffu t U t t kππΩΩ=-⨯=-⨯设：'50/f k KHz V =则：33100()cos 4102cos 410()50u t t t V ππΩ=-⨯=-⨯习题９：集电极调幅电路，已知24CT U V =，02C I mA =０（直流分量），3()16.8sin 210()u t t V πΩ=⨯，集电极平均效率0.8a η=，回路载波输出电压：6()21.6cos 210()C u t t V π=⨯。
