中考物理焦耳定律的应用问题-经典压轴题及详细答案
2020-2021中考物理压轴题专题焦耳定律的应用问题的经典综合题含答案解析
一、初中物理焦耳定律的应用问题1．如图所示，物理课上李老师给电炉通电后，电炉丝热得发红，而用手触摸与之连接的导线却不觉得烫手。
这是因为A ．电炉丝的电阻比导线的电阻小B ．电流通过导线时没有产生热效应C ．导线中的电流比电炉丝中的电流小D ．导线消耗的电功率比电炉丝消耗的电功率小【答案】D【解析】【详解】根据焦耳定律2Q I Rt Pt ==可以知道，当通电时间一样时，电阻大的，电功率大，其产生的热量多，由于电炉丝的电阻远大于与之相连导线的电阻，所以当电炉丝热得发红，而与之连接的导线却没有发热，故选D 。
2．如图，电源电压保持不变，R 1=10 Ω，开关S 闭合，S 0拔至b 时电压表的示数是拔至a 时的三分之一，则R 2=_____Ω；若电源电压为3 V ，当开关S 0拔至b 时，R 1在10 min 内产生的热量是_____J 。
【答案】20 60【解析】【分析】【详解】[1]闭合开关S ，开关S 0拨至b 时，两电阻串联，电压表测R 1两端的电压；闭合开关S ，开关S 0拨至a 时，两电阻串联，电压表测电源的电压，因串联电路中总电压等于各分电压之和，且开关S 0拨至b 时电压表示数是拨至a 时的三分之一，所以，两电阻两端的电压之比312312U U U U U ＝＝-因串联电路中各处的电流相等，所以，由I ＝U R可得，两电阻的阻值之比 11122212U R U I U R U I＝＝＝ 则R 2的阻值R 2＝2R 1＝2×10Ω＝20Ω[2]若电源电压为3V ，当开关S 0拨至b 时，因串联电路中总电阻等于各分电阻之和，所以电路中的电流I ＝123V 10Ω20ΩU R R ++＝＝0.1A R 1在10min 内产生的热量Q 1＝I 2R 1t ＝(0.1A)2×10Ω×600s ＝60J3．小明将线圈电阻为4.84Ω的电动机接人220V 的家庭电路中，关闭其它用电器，只让电动机工作时，观察到他家标有2000imp/(kW.h)的电能表3min 内闪烁了100次，则电动机在这段时间内消耗的电能为________kW.h ，电动机线圈产生________J 的热量。
2020-2021中考物理—焦耳定律的应用问题的综合压轴题专题复习含答案解析
一、初中物理焦耳定律的应用问题1．如图是科技小组为养鸡场设计的调控光照和室温设备的电路图。
此设备的作用是，夜晚对鸡舍内加温，同时增大光照量，白天只进行适当保温，不进行灯光照射，可增大鸡的产蛋量。
电路图中R 1、R 2，是电热丝，L 为照明灯泡（L 的电阻不随温度变化），1212R R R ==。
S 1、S 2，同时断开或闭合，以实现白天和夜晚的用电要求。
开关S 闭合时，下列说法错误（ ）A ． S 1、S 2同时断开时，设备运行处于白天用电状态B ． S 1、S 2同时闭合时，设备运行处于夜晚用电状态C ． S 1、S 2同时断开时，在相同时间内和产生的热量之比为2∶1D ． S 1、S 2同时闭合时，若电流表示数为6A ，则的实际功率为880W 【答案】C 【解析】 【分析】 【详解】S 闭合，S 1、S 2同时断开时，R 1、R 2组成串联电路，灯泡L 断路不发光，且电路中的电阻最大，由公式2U P R=可知，此时电路中的电功率最小，为保温状态，所以是白天在相同时间内R 1、R 2产生的热量之比22221212Q Q I Rt I R t R R ====∶∶∶ 开关S 、S 1、S 2同时处于闭合状态，R 2被短路，R 1和灯泡L 组成并联电路，灯泡L 发光，且电路中的电阻最小，由公式2U P R=可知，此时电路中的电功率最大，为加热状态，所以是晚上，因为UI R=，所以 112L R R =∶∶ 所以L L112 1I I R R ==∶∶∶ 因为R 1= 6A 所以I 1=4AI 2=2A因为1L 220V U U U ===所以11220V 4A 880W P UI ==⨯=故选C 。
2．有一台电动机，额定电压3V ，额定电流1A ，电动机线圈电阻0.5Ω。
这台电动机正常工作1min ，消耗的电能为_______J 。
产生的热量为_______J ，输出的机械能为_______J 。
中考物理压轴题之焦耳定律的应用问题(中考题型整理,突破提升)及答案解析
一、初中物理焦耳定律的应用问题1．a 和b 两个定值电阻的电流与电压的关系如图所示，下列说法正确的是( )A ．将a 和b 串联接入电路中，a 、b 两端的电压之比是1：2B ．将a 和b 串联接入电路中，a,b 消耗的功率之比是2：1C ．将a 和b 并联接人电路中，通过a 、b 的电流之比是1：2D ．将a 和b 并联接入电路中，相同时间内电流通过a 、b 产生的热量之比是4：1 【答案】A 【解析】 【详解】A ．由图可知若将a 和b 串联接入电路中，a 、b 两端的电压之比是1：2，故A 正确；B ．由图可知若将a 和b 串联接入电路中，a 、b 消耗的功率之比为:::2A 1:2a b a b a a P P U I U I U I U I ===故B 错误；C ．由图可知若将a 和b 并联接人电路中，通过a 、b 的电流之比是2：1，故C 错误；D ．由图可知若将a 和b 并联接入电路中，相同时间内电流通过a 、b 产生的热量之比为22:::2:1a b a a b b a b Q Q I R t I R t UI t UI t ===故D 错误。
2．小明将线圈电阻为4.84Ω的电动机接人220V 的家庭电路中，关闭其它用电器，只让电动机工作时，观察到他家标有2000imp/(kW.h)的电能表3min 内闪烁了100次，则电动机在这段时间内消耗的电能为________kW.h ，电动机线圈产生________J 的热量。
【答案】0.05 41.810⨯ 【解析】 【分析】 【详解】[1]电动机在这段时间内消耗的电能为0100kW h=kW h 0.05kW h 2000n W n =⋅⋅=⋅ [2]根据公式W UIt =可以求出电动机线圈的电流为60.05 3.610J 100A 220V 360s 22W I Ut ⨯⨯===⨯⨯电动机线圈产生热量为224100(A) 4.84Ω180s=18000J=1.810J 22Q IRt ==⨯⨯⨯3．为了将发电厂的电能输送到远处的用户家中，在两地间架设了两根等长的输电线。
中考物理焦耳定律的应用问题-经典压轴题附答案解析
一、初中物理焦耳定律的应用问题1．一个电炉的电阻是200Ω，通电10s 产生8×103J 的热量，那么通过这只电炉的电流是（ ）A ．2AB ．4AC ．20AD ．40A【答案】A【解析】【详解】根据焦耳定律的公式2Q I Rt =可知，通过这只电炉的电流是2A I === 故选A 。
2．电动机是将电能转化成机械能的机器，但由于线圈内部有电阻，所以同时还有一部分电能转化成内能。
若一台玩具电动机接在6V 的电源两端，使其正常转动时，通过电动机中的电流为0.3A ；短暂地卡住电动机转轴，使其不能转动，通过电动机中的电流为3A 。
则这台电动机线圈的电阻为______Ω，正常转动时的效率是_____。
【答案】2 90%【解析】【分析】【详解】[1]电动机转轴卡住时电流为3A ，故电动机线圈电阻为R =U I =6V 3A=2Ω [2]设电动机正常运转时，在t 时间内消耗的电能为 W=UIt =6V×0.3A ×t在t 时间产生的热量为Q =I 2Rt =(0.3A)2×2Ω×t电动机正常运转时的效率η=W W 有总=-W Q W =()26V 0.3A -0.3A 2Ω6V 0.3A t t t⨯⨯⨯⨯⨯⨯=90%3．如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U 形管中液面的高度的变化反映密闭空气温度的变化，下列说法正确的是（ ）A．该实验装置是为了探究电流产生的热量与电流大小的关系B．将左边容器中的电阻丝换成10Ω的，可以探究电流产生的热量与电阻的关系C．该实验装置是利用U形管中液体的热胀冷缩来反映电阻丝放出热量多少的D．通电一段时间后，左侧电阻丝产生的热量比右侧电阻丝产生的热量多【答案】AD【解析】【分析】【详解】A．装置中一个5Ω的电阻与两个5Ω的电阻并联后再串联，根据串联电路的电流特点可知，右边两个电阻的总电流和左边电阻的电流相等，即I右=I左两个5Ω的电阻并联，根据并联电路的电流特点知I右=I1+I2两电阻的阻值相等，则支路中电流相等，即I1=I2所以右边容器中通过电阻的电流是左侧通过电流的一半，即是研究电流产生的热量与电流的关系，故 A正确；B．将左边容器中的电阻丝换成10Ω的电阻丝后，左右容器中的电阻和电流都不同，没有控制好变量，所以不能探究电流产生的热量与电阻的关系，故B错误；C．该实验装置是利用U形管中空气的热胀冷缩来反应热的多少，虽然产生热量的多少不能直接观察，但可以通过U形管液面高度差的变化来反映，故C错误；D．通过左边容器中的电阻丝的电流大，由Q=I2Rt可知，左边电阻丝产生的热量多，温度升得较快，故D正确。

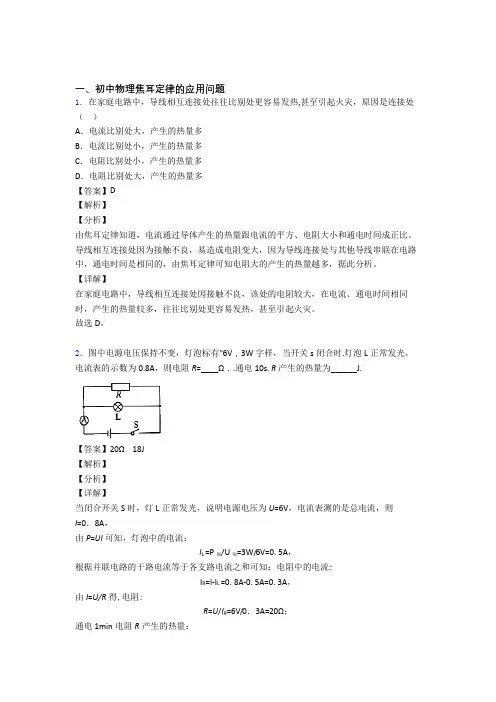

中考物理—焦耳定律的应用问题的综合压轴题专题复习含答案
一、初中物理焦耳定律的应用问题1．在家庭电路中，导线相互连接处往往比别处更容易发热,甚至引起火灾，原因是连接处（）A．电流比别处大，产生的热量多B．电流比别处小，产生的热量多C．电阻比别处小，产生的热量多D．电阻比别处大，产生的热量多【答案】D【解析】【分析】由焦耳定律知道，电流通过导体产生的热量跟电流的平方、电阻大小和通电时间成正比。
导线相互连接处因为接触不良，易造成电阻变大，因为导线连接处与其他导线串联在电路中，通电时间是相同的，由焦耳定律可知电阻大的产生的热量越多，据此分析。
【详解】在家庭电路中，导线相互连接处因接触不良，该处的电阻较大，在电流、通电时间相同时，产生的热量较多，往往比别处更容易发热，甚至引起火灾。
故选D。
2．图中电源电压保持不变，灯泡标有"6V，3W字样，当开关s闭合时.灯泡L正常发光，电流表的示数为0.8A，则电阻R=____Ω．.通电10s. R产生的热量为______J.【答案】20Ω 18J【解析】【分析】【详解】当闭合开关S时，灯L正常发光，说明电源电压为U=6V，电流表测的是总电流，则I=0．8A，由P=UI可知，灯泡中的电流：I L =P额/U额=3W/6V=0.5A，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:I R=I-I L =0.8A-0.5A=0.3A，由I=U/R得,电阻:R=U/I R=6V/0．3A=20Ω；通电1min电阻R产生的热量：Q=W=UI R t=6V×0．3A×10s=18J。
3．两个发热电阻R1:R2=1:4,当它们串联在电路中时，R1、R2两端的电压之比U1:U2=_____；已知R1=10Ω,那它们并联在4V电路中,两个电阻在100s内产生的热量是_______J．【答案】1：4 200【解析】【分析】【详解】两电阻串联在电路中时时，电流相等，根据U IR=得，R1、R2两端的电压之比：111 2221 4U IR RU IR R===；已知110ΩR=，则214410Ω40ΩR R==⨯=；根据2UQ W tR==得两个电阻在100s内产生的热量为：22221212(4V)(4V)100s100s200J10Ω40ΩU UQ W W t tR R=+=+=⨯+⨯=总．4．家用电吹风的简化电路如图所示，主要技术参数如表。

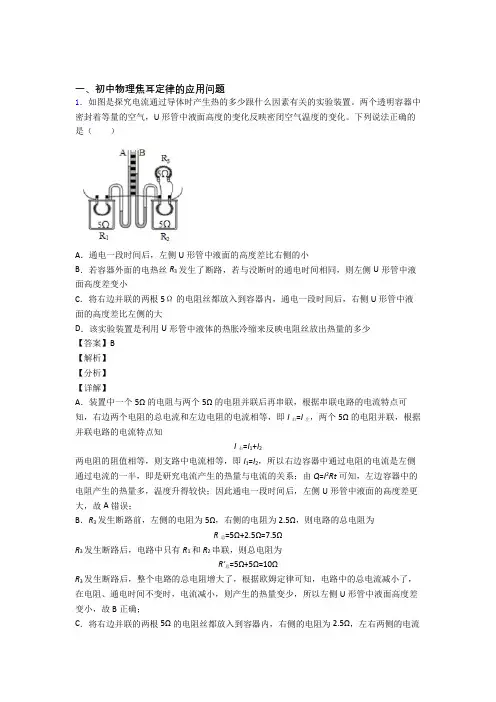

中考物理压轴题之焦耳定律的应用问题(中考题型整理,突破提升)附详细答案
一、初中物理焦耳定律的应用问题1．如图是探究电流通过导体时产生热的多少跟什么因素有关的实验装置。
两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。
下列说法正确的是（）A．通电一段时间后，左侧U形管中液面的高度差比右侧的小B．若容器外面的电热丝R3发生了断路，若与没断时的通电时间相同，则左侧U形管中液面高度差变小C．将右边并联的两根5Ω的电阻丝都放入到容器内，通电一段时间后，右侧U形管中液面的高度差比左侧的大D．该实验装置是利用U形管中液体的热胀冷缩来反映电阻丝放出热量的多少【答案】B【解析】【分析】【详解】A．装置中一个5Ω的电阻与两个5Ω的电阻并联后再串联，根据串联电路的电流特点可知，右边两个电阻的总电流和左边电阻的电流相等，即I右=I左，两个5Ω的电阻并联，根据并联电路的电流特点知I右=I1+I2两电阻的阻值相等，则支路中电流相等，即I1=I2，所以右边容器中通过电阻的电流是左侧通过电流的一半，即是研究电流产生的热量与电流的关系；由Q=I2Rt可知，左边容器中的电阻产生的热量多，温度升得较快；因此通电一段时间后，左侧U形管中液面的高度差更大，故A错误；B．R3发生断路前，左侧的电阻为5Ω，右侧的电阻为2.5Ω，则电路的总电阻为R总=5Ω+2.5Ω=7.5ΩR3发生断路后，电路中只有R1和R2串联，则总电阻为R′总=5Ω+5Ω=10ΩR3发生断路后，整个电路的总电阻增大了，根据欧姆定律可知，电路中的总电流减小了，在电阻、通电时间不变时，电流减小，则产生的热量变少，所以左侧U形管中液面高度差变小，故B正确；C．将右边并联的两根5Ω的电阻丝都放入到容器内，右侧的电阻为2.5Ω，左右两侧的电流和通电时间相同，左侧的电阻大于右侧的电阻，则左侧产生的热量多，右侧U形管中液面的高度差比左侧的小，故C错误；D．该实验装置是利用容器中空气的热胀冷缩来反应放热的多少，产生热量的多少不能直接观察，通过U形管液面高度差的变化来反映，故D错误。
备战中考物理与焦耳定律的应用问题有关的压轴题及详细答案
一、初中物理焦耳定律的应用问题1．在相等的时间内，电热丝甲比电热丝乙放出的热量少，则（）A．甲的电阻一定比乙的小B．通过甲的电流一定比乙的小C．甲两端的电压一定比乙的小D．甲消耗的电功率一定比乙的小【答案】D【解析】【分析】【详解】由焦耳定律可知电热丝产生的热量与电流大小、电阻大小和通电时间有关。
ABC．仅知道通电时间相同、电热丝甲放出的热量少，不能直接判定电阻、电流与电压的大小，故ABC不符合题意；D．在相等的时间内，电热丝甲比电热丝乙放出的热量少，即电热丝甲消耗的电能较少，根据WPt可知，甲的功率小，故D符合题意。
故选D。
2．一台电动机正常工作时，两端的电压为220V，通过线圈的电流为10A，若此线圈的电阻为2Ω，则这台电动机1min内产生的热量是______J，这台电动机的效率是______．【答案】1.2×104 90.9%【解析】【分析】【详解】已知线圈的电阻和通过的电流以及通电时间，根据公式Q=I2Rt可求这台电动机1min内产生的热量．已知电动机两端的电压和通过的电流，根据公式P=UI可求电动机的总电功率；再根据公式P=I2R计算线圈消耗的功率，总功率减去线圈消耗的功率就是电动机的输出功率，输出功率与总功率的比值就是这台电动机的效率．（1）这台电动机1min内产生的热量：Q=I2Rt=（10A）2×2Ω×60s=1.2×104J；（2）电动机的电功率：P总=UI=220V×10A=2200W，线圈消耗的功率：P圈=I2R=（10A）2×2Ω=200W，输出功率：P出=P总-P圈=2200W-200W=2000W，这台电动机的效率：η= P出/ P总=2000W/2200W=90.9%．3．图中电源电压保持不变，灯泡标有"6V，3W字样，当开关s闭合时.灯泡L正常发光，电流表的示数为0.8A ，则电阻R =____Ω．.通电10s. R 产生的热量为______J.【答案】20Ω 18J【解析】【分析】【详解】当闭合开关S 时，灯L 正常发光，说明电源电压为U =6V ，电流表测的是总电流，则I =0．8A ，由P =UI 可知，灯泡中的电流：I L =P 额/U 额=3W/6V=0.5A ，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:I R =I-I L =0.8A-0.5A=0.3A ，由I =U/R 得,电阻:R =U /I R =6V/0．3A=20Ω；通电1min 电阻R 产生的热量：Q =W =UI R t =6V×0．3A×10s=18J 。
2020-2021中考物理焦耳定律的应用问题-经典压轴题含答案
一、初中物理焦耳定律的应用问题1．电动自行车有行驶工作、蓄电池充电两种状态，局部电路图如图所示，断开S 后，充电插口可以外接充电器对电池进行充电，电动自行车行驶过程中，其电动机正常工作电压为48V ，此时通过电动机线圈的电流为5A ，电动机线圈的电阻是0.5Ω，下列说法正确的是（ ）A ．对蓄电池充电时，蓄电池相当于电路中的电源B ．电动自行车的电动机把电能全部转化为机械能C ．电动机正常工作1min ，电流通过线圈所产生的热量为14400JD ．电动机正常工作1min ，消耗的电能为14400J 【答案】D 【解析】 【分析】 【详解】A ．对蓄电池充电时，电能转化为化学能储存起来，则蓄电池相当于用电器，故A 错误；B ．由于电动机会发热，则电动自行车的电动机把电能转化为机械能和内能，故B 错误；C ．电动机正常工作1min ，电流通过线圈所产生的热量为Q =I 2Rt =(5A)2×0.5Ω×60s=750J故C 错误；D ．电动机正常工作1min ，消耗的电能为W =UIt =48V×5A×60s=14400J故D 正确。
故选D 。
2．为了将发电厂的电能输送到远处的用户家中，在两地间架设了两根等长的输电线。
两根输电线的总电阻为r 。
已知位于电厂处的两根输电线间的电压为U ，输送电能的功率为P ，由于电流通过输电线发热会损失电能，该输电线路输送电能的效率为__________。
（输电效率为用户得到的电能与发电厂输出电能的比值） 【答案】21rP U 【解析】 【分析】【详解】由P UI =得：通过输电线的电流P I U= 输电线的总电阻R r =，则输电线上消耗的功率2222()P P rP I R r U U==⨯=损耗则用户实际得到的电功率22P r P P P P U=-=-损耗实则输电线输送电能的效率为2221P rP P Pr U P P Uη-===-实 所以输电线输送电能的效率为21rP U -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、初中物理焦耳定律的应用问题1．在相等的时间内，电热丝甲比电热丝乙放出的热量少，则（）A．甲的电阻一定比乙的小B．通过甲的电流一定比乙的小C．甲两端的电压一定比乙的小D．甲消耗的电功率一定比乙的小【答案】D【解析】【分析】【详解】由焦耳定律可知电热丝产生的热量与电流大小、电阻大小和通电时间有关。
ABC．仅知道通电时间相同、电热丝甲放出的热量少，不能直接判定电阻、电流与电压的大小，故ABC不符合题意；D．在相等的时间内，电热丝甲比电热丝乙放出的热量少，即电热丝甲消耗的电能较少，根据WPt可知，甲的功率小，故D符合题意。
故选D。
2．有许多重大火灾都是因用电线路连接处接触不良所造成的，当线路连接处接触不良时，该处的电阻将_____（减小／增大／不变），在该接触处就会局部过热引起升温，接触处的电阻又将随着温度的升高而_____（减小／增大／不变），从而形成电热的逐步积累和恶性循环，以致引发火灾．【答案】增大增大【解析】【分析】【详解】当线路连接处接触不良时，该处的电阻会增大；利用焦耳定律分析接触处局部过热，而金属电阻的阻值随温度升高而增大，据此分析．电路连接处与原来相比，由于接触不好，电流通过时受到的阻碍作用增大，因此电阻增大；连接处相对于其他地方电阻增大，根据焦耳定律Q=I2Rt，在电流相同、时间相同的情况下产生了更多的热量，因此导致局部温度升高，而金属导线的电阻随温度的升高而增大，电阻增大，产生的热量更多，温度升得更高，以致恶性循环引发火灾．3．图中电源电压保持不变，灯泡标有"6V，3W字样，当开关s闭合时.灯泡L正常发光，电流表的示数为0.8A，则电阻R=____Ω．.通电10s. R产生的热量为______J.【答案】20Ω 18J【解析】【分析】【详解】当闭合开关S时，灯L正常发光，说明电源电压为U=6V，电流表测的是总电流，则I=0．8A，由P=UI可知，灯泡中的电流：I L =P额/U额=3W/6V=0.5A，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:I R=I-I L =0.8A-0.5A=0.3A，由I=U/R得,电阻:R=U/I R=6V/0．3A=20Ω；通电1min电阻R产生的热量：Q=W=UI R t=6V×0．3A×10s=18J。
4．如图甲所示，为额定电压为 6V 的灯泡 L 的I-U 图像．如图乙所示的电路，电源电压 12V 不变，R1为定值电阻，R2为滑动变阻器，闭合开关 S1，滑片 P 从最右端移动到最左端，电压表示数变化范围为 2V~6V，则灯泡的额定功率是____W，R1的阻值为_____Ω，滑动变阻器R2两端的最大电压为_____V，移动滑片 P 使R2接入电路的阻值为变阻器最大阻值的7/15，通电 1min R2 产生的热量为_____J。
【答案】3.6 10 6 105【解析】【分析】【详解】[1]由灯泡L的I- U图象可知，当额定电压U= 6V时，灯泡的额定电流I= 0.6A，则灯泡额定功率==⨯=P UI6V0.6A 3.6W[2]当滑片P 在在最左端时，变阻器没有连入电路，电压表示数为6V ，由图象可知，这时电路中的电流为I 大=0.6A由串联电路的电压特点和欧姆定律可得，电源电压L 1U U I R =+大即112V 6V 0.6A R =+⨯解得110R =Ω[3]由电路图可知，当滑片P 在最右端时，滑动变阻器全部接入电路，R 1与R 2灯泡串联，电 压表测灯泡两端电压，此时电压表示数最小，为U 小= 2V由图象可知，这时电路中的电流为I 小= 0.4A由串联电路的电压特点和欧姆定律可得，电源电压12L U U I R U =++小小滑动变阻器R 2两端的最大电压212V 2V 0.4A 106V U =--⨯Ω=[4]当滑片P 在最右端时，滑动变阻器全部接入电路，通过的电流为I 小= 0.4A则此时滑动变阻器的阻值为226V =150.4AU R I ==Ω小 移动滑片 P 使R 2 接入电路的阻值为变阻器最大阻值的 7/15，则此时滑动变阻器的阻值为 '2715715R =⨯Ω=Ω 则'''L 12U U I R I R =++由图分析可知，当电流'=0.5A I ，灯泡两端电压U L =3.5V 时，等式12V 3.5V+0.5A 10Ω+0.5A 7Ω=⨯⨯成立，即此时通过R 2的电流为0.5A ，则通电1min R 2 产生的热量为()2'2'20.5A 7Ω60s=105J Q I R t ==⨯⨯放5．为了将发电厂的电能输送到远处的用户家中，在两地间架设了两根等长的输电线。
两根输电线的总电阻为r 。
已知位于电厂处的两根输电线间的电压为U ，输送电能的功率为P ，由于电流通过输电线发热会损失电能，该输电线路输送电能的效率为__________。
（输电效率为用户得到的电能与发电厂输出电能的比值）【答案】21rP U - 【解析】 【分析】【详解】 由P UI =得：通过输电线的电流P I U= 输电线的总电阻R r =，则输电线上消耗的功率2222()P P r P I R r U U ==⨯=损耗则用户实际得到的电功率 22P r P P P P U=-=-损耗实 则输电线输送电能的效率为 2221P r P P Pr U P P Uη-===-实 所以输电线输送电能的效率为21rP U-。
6．两定值电阻R A 和R B 中的电流与其两端电压的关系如图所示，若将两电阻串联在电压为3V 的电源两端，电路的总功率为________ W ，通电一段时间后，R A 和R B 产生的热量之比是________ ．【答案】0.6 1：2【解析】【分析】【详解】由图象知，U =3V 时，I A =0.6A ，I B =0.3A ，根据U R I=，电阻 3V 50.6AA A U R I ===Ω， 3V 100.3AB B U R I ===Ω， 两电阻串联时，电路总电阻 R =R A +R B =5Ω+10Ω=15Ω，电路总功率22(3V)0.6W 15U P R ===Ω； A 、B 两电阻串联流过它们的电流I 相等，通电一段时间产生的热量之比2251102A A AB B B Q I R t R Q I R t R Ω====Ω．7．电烙铁和电风扇上都标有“220V 60W ”的字样，使它们分别在额定电压下工作相同的时间。
以下判断中正确的是A ．它们在工作时通过的电流一定相等B ．它们在工作过程中消耗的电能一定相等C ．它们在工作过程中产生的电热一定相等D ．它们在工作过程中的电功率一定相等【答案】ABD【解析】【详解】A ．根据P UI =得它们在额定电压下工作时通过的电流相等，故A 正确；B ．根据W Pt =得它们在在额定电压下工作相同的时间消耗的电能相等，故B 正确；C ．电烙铁工作时主要把电能转化为内能，电风扇工作时主要把电能转化为风能，所以它们在工作过程中产生的电热不相等，故C 错误；D ．它们在额定电压下工作的电功率都等于60W ，故D 正确。
8．电阻A 和B 连接在某一电路，通过它们的电流与其两端电压的关系如图所示。
由图中信息可知（ ）A ．电阻A 的阻值为5ΩB ．当通过电阻B 的电流为0A 时，电阻B 的阻值为0ΩC ．当电阻A 、B 串联在电压为3V 的电源两端时，它们的电功率之比为A B :1:2P P =D ．当电阻A 、B 并联在电压为3V 的电源两端时，5min 它们产生的电热之比:2:1A B Q Q =【答案】ACD【解析】【分析】本题考查串联、并联电路的特点，电功率的计算，电热的计算，应用I -U 图象和欧姆定律解题。
【详解】A ．由图象可知，电阻A 、B 的I -U 图象是倾斜的直线，则两个都是定值电阻，当A 两端的电压为3V 时，通过它的电流为0.6A ，那么A 的电阻35Ω0.6U V R I A=== 故A 符合题意； B ．导体的电阻是其本身的一种性质，其两端有无电压，不会影响其电阻的大小，故B 不符合题意；C ．由图象可知，电阻A 、B 串联，电源电压为3V 时，通过电路的电流应该是0.2A ，此时A 、B 两端的电压分别为1.0V 和2.0V ，根据P =UI 得，各电阻的电功率之比为P A :P B =U A :U B =1.0V:2.0V=1:2故C 符合题意；D ．当电阻A 、B 并联在电压为3V 的电源两端时，由图象可知，通过两电阻的电流分别为0.6A 和0.3A ，根据Q =UIt 得，在5min 内，两电阻产生的电热之比Q A :Q B =I A :I B =0.6A:0.3A=2:1故D 符合题意。
故选ACD 。
9．如图所示的是探究灯泡灯丝的电阻特性的实验电路，所使用的器材有：小灯泡L （额定电压2.5V ，额定电流0.25A ）、电压表V （量程15V ，内阻未知）、电流表A （量程0.6A ，内阻0.2Ω）、阻值为30Ω的定值电阻R 0、滑动变阻器R 、恒定电源（电压15V ，内阻不计）、开关S 、导线若干。
闭合开关S ，调节滑动变阻器的滑片到某一位置，当电流表的示数为0.55A 时，小灯泡L 正好正常发光。
(1)小灯泡L 正常发光时的电阻是多少？(2)此时电压表的示数是多少？(3)通电1min ，电流表A 消耗的电能是多少？【答案】(1) 10Ω；(2) 6.5V ；(3) 3.63J【解析】【分析】【详解】(1)小灯泡L 正常发光时的电阻是2.5V =10Ω0.25AU R I ==额额额 (2)由图像可知电压表与灯L 串联后与定值电阻R 0并联，小灯泡L 正好正常发光，则电压表与灯L 串联支路的电流为0.25A ，由并联分流可知，定值电阻R 0的电流为0.55A-0.25A=0.3A则两支路的路端电压为000=0.3A 30Ω=9V U I R =⨯由串联分压可知电压表的示数为9V-2.5V=6.5V(3)通电1min ，电流表A 消耗的电能是()22A 0.55A 0.2Ω60s=3.63J Q I R t ==⨯⨯答：(1)小灯泡L 正常发光时的电阻是10Ω；(2) 电压表的示数为6.5V ；(3) 通电1min ，电流表A 消耗的电能是3.63J 。
10．下列家用电器中，利用电流热效应工作的是A ．电冰箱B ．电饭锅C ．电视机D ．电风扇【解析】【详解】A ．电冰箱的压缩机把电能转化为机械能，灯泡将电能转化为光能，故A 不符合题意；B ．电饭锅把电能转化为内能，是利用电流热效应来工作的，故B 符合题意；C ．电视机主要是把电能转化为光能和声能，没有利用电流热效应，故C 不符合题意；D ．电风扇主要是把电能转化为机械能，不是利用电流热效应来工作，故D 不符合题意。
