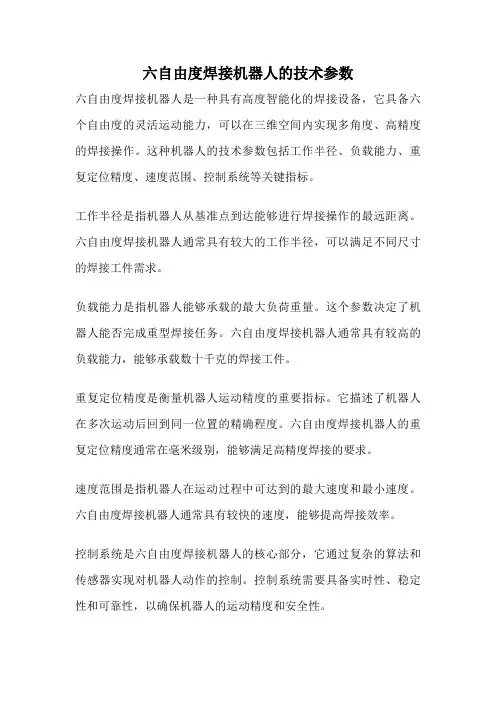

六自由度焊接机器人的技术参数

六自由度焊接机器人的技术参数

六自由度焊接机器人的技术参数六自由度焊接机器人是一种具有高度智能化的焊接设备,它具备六个自由度的灵活运动能力,可以在三维空间内实现多角度、高精度的焊接操作。

这种机器人的技术参数包括工作半径、负载能力、重复定位精度、速度范围、控制系统等关键指标。

工作半径是指机器人从基准点到达能够进行焊接操作的最远距离。

六自由度焊接机器人通常具有较大的工作半径,可以满足不同尺寸的焊接工件需求。

负载能力是指机器人能够承载的最大负荷重量。

这个参数决定了机器人能否完成重型焊接任务。

六自由度焊接机器人通常具有较高的负载能力,能够承载数十千克的焊接工件。

重复定位精度是衡量机器人运动精度的重要指标。

它描述了机器人在多次运动后回到同一位置的精确程度。

六自由度焊接机器人的重复定位精度通常在毫米级别,能够满足高精度焊接的要求。

速度范围是指机器人在运动过程中可达到的最大速度和最小速度。

六自由度焊接机器人通常具有较快的速度,能够提高焊接效率。

控制系统是六自由度焊接机器人的核心部分,它通过复杂的算法和传感器实现对机器人动作的控制。

控制系统需要具备实时性、稳定性和可靠性,以确保机器人的运动精度和安全性。

除了以上技术参数外,六自由度焊接机器人还具备其他一些重要特点。

例如,它可以通过编程实现自动化的焊接操作,减少了人工操作的需求;它还可以通过与其他设备的联动,实现更高效的生产流程;另外,它还具备灵活的工作空间布局能力,可以适应不同焊接环境的需求。

总体而言,六自由度焊接机器人通过高度智能化的设计和先进的技术参数,为焊接工艺提供了更高效、更精确、更安全的解决方案。

它的出现不仅提升了焊接工业的生产效率,同时也减少了人力资源的投入,为企业带来了更大的经济效益。

焊接机器人的特殊技术指标有哪些?

焊接机器人的特殊技术指标有哪些?

焊接机器人的特殊技术指标有哪些?
焊接机器人的特别技术指标有哪些?
1)适用的焊接或切割方法这对于弧焊机器人特殊重要。

这实质上反映了机器人掌握和驱动系统的抗力。

目前,一般的弧焊机器人只使用MIG焊接方法,由于这些焊接方法不需要使用高频电弧点火,焊接机器人的掌握和驱动系统没有特别的抗干扰措施,可以使用钨极氩弧焊焊接。

该焊接机器人是近年来的新产品,它具有一套特别的抗干扰措施。

选择机器人时应留意这一点。

2)摇摆功能这对于弧焊机器人特别重要,它与弧焊机器人的工艺性能有关。

目前,电弧焊机器人的摇摆功能已经特别不同。

有些机器人只有几种固定的摇摆模式,有些机器人只能在平面上任意设置摇摆模式和参数。

选择是能够在空间(xy,z)中移动。

在该范围内任意设置摇摆模式和参数。

3)焊接用户点示教功能这是在焊接示教中特别有用的功能,即在进行焊接示教时,首先示教焊缝上某个点的位置,然后调整焊枪或焊钳的姿态。

调整姿态时,原始示教点的位置不变。

实际上,机器人可以自动补偿由于姿态的调整而导致的住家点的位置变化,并确保住家点的坐标以便利教学操。

4)焊接过程故障的自检和自处理功能。

这是指焊接过程中常见的故障,例如电弧焊的粘丝,断丝,点焊的粘焊条等。

这些故障发生后,假如不准时实行措施,将会造成机器人损坏等重大事故。

或消失报废零件。

因此,焊接机器人须具有检测此类故障并自动实时停止和报警的功能。

5)电弧点火和电弧闭合功能为了确保焊接质量,需要更改参数。

在机器人焊接中,它应当能够在教学过程中进行设置和修改,这是弧焊机器人的功能。

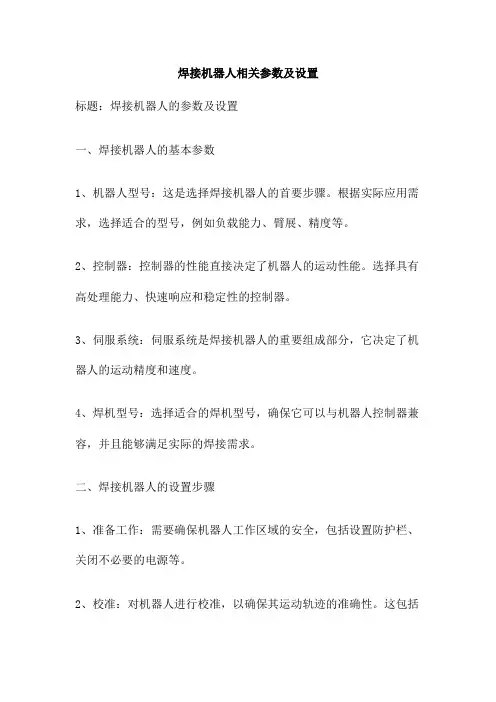

焊接机器人相关参数及设置

焊接机器人相关参数及设置

焊接机器人相关参数及设置标题:焊接机器人的参数及设置一、焊接机器人的基本参数1、机器人型号:这是选择焊接机器人的首要步骤。

根据实际应用需求,选择适合的型号,例如负载能力、臂展、精度等。

2、控制器:控制器的性能直接决定了机器人的运动性能。

选择具有高处理能力、快速响应和稳定性的控制器。

3、伺服系统:伺服系统是焊接机器人的重要组成部分,它决定了机器人的运动精度和速度。

4、焊机型号:选择适合的焊机型号,确保它可以与机器人控制器兼容,并且能够满足实际的焊接需求。

二、焊接机器人的设置步骤1、准备工作:需要确保机器人工作区域的安全,包括设置防护栏、关闭不必要的电源等。

2、校准:对机器人进行校准,以确保其运动轨迹的准确性。

这包括对机器人的底座、关节和工具进行校准。

3、编程:根据实际需要,使用机器人编程语言(如G代码)编写程序。

这可以包括运动轨迹、速度、焊接参数等。

4、测试:在正式使用前,需要进行测试以确认机器人的性能是否满足要求。

这包括检查机器人的运动轨迹、焊接质量等。

5、调整:如果测试结果不满足要求,需要对机器人进行调整。

这可能包括更改程序、调整焊接参数等。

6、维护:定期对机器人进行维护,以确保其正常运行。

这包括清洁、润滑关节、检查电线等。

三、总结焊接机器人的参数及设置是确保其正常运行的关键步骤。

在选择机器人时,需要根据实际需求选择合适的型号和配置。

在设置机器人时,需要按照规定的步骤进行操作,以确保机器人的运动轨迹准确、焊接质量优良。

定期的维护和检查也是保证机器人长期稳定运行的重要措施。

工业机器人的焊接应用焊接机器人标题:工业机器人的焊接应用:焊接机器人随着科技的快速发展,()和机器人技术已经在各行各业中得到了广泛应用。

其中,工业机器人更是凭借其高效、精准和可靠的特点,成为了现代制造业的重要组成部分。

在众多工业机器人应用中,焊接机器人的使用尤为引人瞩目,它们在提高生产效率、降低生产成本、保证产品质量等方面发挥了巨大的作用。

机器人焊接的主要参数

机器人焊接的主要参数

机器人焊接的主要参数机器人焊接是一种自动化焊接技术,通过机器人自动执行焊接任务,提高生产效率和焊接质量。

在进行机器人焊接时,需要考虑一系列的主要参数,以确保焊接过程的稳定性和可靠性。

本文将介绍机器人焊接的主要参数,包括焊接电流、焊接速度、焊接电压、焊接时间、焊接角度和焊接气体等。

1. 焊接电流焊接电流是机器人焊接过程中一个重要的参数。

焊接电流的大小直接影响焊缝的质量和焊接速度。

过高或过低的焊接电流都会导致焊缝质量下降。

选择合适的焊接电流要根据焊接材料的种类、厚度和焊接速度来确定。

通常情况下,焊接电流应根据焊接手册或焊接规范进行调整。

2. 焊接速度焊接速度是指焊接过程中焊枪移动的速度。

焊接速度的选择需要根据焊接材料的种类和厚度来确定。

焊接速度过快会导致焊缝质量下降,焊接速度过慢会导致过热区域扩散,影响焊缝的质量。

因此,选择合适的焊接速度是确保焊接质量的关键。

3. 焊接电压焊接电压是机器人焊接过程中另一个重要的参数。

焊接电压的大小直接影响焊接电弧的稳定性和焊接质量。

过高或过低的焊接电压都会导致焊缝质量下降。

选择合适的焊接电压要根据焊接材料的种类、厚度和焊接速度来确定。

通常情况下,焊接电压应根据焊接手册或焊接规范进行调整。

4. 焊接时间焊接时间是机器人焊接过程中的一个重要参数。

焊接时间的长短直接影响焊缝的质量和焊接速度。

焊接时间过长会导致过热区域扩散,焊接时间过短会导致焊缝质量下降。

选择合适的焊接时间要根据焊接材料的种类、厚度和焊接速度来确定。

通常情况下,焊接时间应根据焊接手册或焊接规范进行调整。

5. 焊接角度焊接角度是机器人焊接过程中的一个重要参数。

焊接角度的选择需要根据焊接材料的种类和焊缝的形状来确定。

焊接角度过大或过小都会影响焊缝的质量。

选择合适的焊接角度是确保焊接质量的关键。

6. 焊接气体焊接气体是机器人焊接过程中的一个重要参数。

焊接气体的选择要根据焊接材料的种类和焊接要求来确定。

常用的焊接气体有保护性气体和辅助气体。

机器人焊接参数

机器人焊接参数

机器人焊接参数机器人焊接是现代工业生产中常用的一种焊接方式,通过使用机器人来完成焊接工作,可以提高生产效率和焊接质量。

而机器人焊接的参数设置对焊接质量和效率有着重要的影响。

本文将从焊接电流、焊接速度、焊接时间和焊接电压四个方面来详细介绍机器人焊接的参数设置。

1. 焊接电流焊接电流是机器人焊接过程中最基本的参数之一。

焊接电流的大小直接影响焊接弧的稳定性和焊接深度。

一般情况下,焊接电流过大容易导致焊接过热,造成焊缝变形和裂纹;而焊接电流过小则会导致焊缝不完全熔合,焊接强度不足。

因此,在设置焊接电流时,需要根据焊接材料的特性和焊接要求来选择合适的电流数值。

2. 焊接速度焊接速度是机器人焊接过程中控制焊接速度的参数。

焊接速度的选择需要考虑焊接材料的熔点和热传导性质,以及焊缝的宽度和深度等因素。

一般来说,焊接速度过快容易导致焊缝不完全填充,焊接质量不稳定;而焊接速度过慢则容易导致焊接过热,熔渣增多。

因此,在设置焊接速度时,需要根据具体情况进行调整,以保证焊接质量和效率的平衡。

3. 焊接时间焊接时间是机器人焊接过程中控制焊接时间的参数。

焊接时间的长短直接影响焊接强度和焊接质量。

一般来说,焊接时间过长容易导致焊缝过热,焊接变形;而焊接时间过短则容易导致焊缝不完全熔合,焊接强度不足。

因此,在设置焊接时间时,需要根据焊接材料的特性和焊接要求来选择合适的时间数值。

4. 焊接电压焊接电压是机器人焊接过程中控制焊接电压的参数。

焊接电压的大小直接影响焊接弧的稳定性和焊接质量。

一般情况下,焊接电压过高容易导致焊接过热,焊缝变形;而焊接电压过低则会导致焊缝不完全熔合,焊接强度不足。

因此,在设置焊接电压时,需要根据焊接材料的特性和焊接要求来选择合适的电压数值。

机器人焊接参数的设置对焊接质量和效率有着重要的影响。

在实际应用中,需要根据具体情况来选择合适的参数数值,并进行合理的调整。

同时,还需要注意对焊接过程进行监控和控制,及时调整参数,以确保焊接质量和效率的达到预期目标。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

焊接机器人主要技术指标
选择和购买焊接机器人时,全面和确切地了解其性能指标十分重要。

使用机器人时,掌握其主要技术指标更是正确使用的前提。

各厂家在其机器人产品说明书上所列的技术指标往往比较简单,有些性能指标要根据实用的需要在谈判和考察中深入了解。

焊接机器人的主要技术指标可分为两大部分,机器人的通用指标和焊接机器人的专门指标。

(1) 机器人通用技术指标
1) 自由度数这是反映机器人灵活性的重要指标。

一般来说,有3 个自由度数就可以达到机器人工作空间任何一点,但焊接不仅要达到空间某位置,而且要保证焊枪( 割具或焊钳) 的空间姿态。

因此,对弧焊和切割机器人至少需要5 个自由度,点焊机器人需要6 个自由度。

2) 负载指机器人末端能承受的额定载荷,焊枪及其电缆、割具及气管、焊钳及电缆、冷却水管等都属负载。

因此,弧焊和切割机器人的负载能力为6 ~10kg,点焊机器人如使用一体式变压器和焊钳一体式焊钳,其负载能力应为60 ~90kg ,如用分离式焊钳,其负载能力应为40 ~50kg。

3) 工作空间厂家所给出的工作空间是机器人未装任何末端操作器情况下的最大可达空间,用图形来表示。

应特别注意的是,在装上焊枪( 或焊钳) 等后,又需要保证焊枪姿态。

实际的可焊接空间,会比厂家给出的小一层,需要认真地用比例作图法或模型法核算一下,以判断是否满足实际需要。

4) 最大速度这在生产中是影响生产效率的重要指标。

产品说明书给出的是在各轴联动情况下,机器人手腕末端所能达到的最大线速度。

由于焊接要求的速度较低,最大速度只影响焊枪( 或焊钳) 的到位、空行程和结束返回时间。

一般情况下,焊接机器人割机器人要视不同的切割方法而定。

5) 点到点重复精度这是机器人性能的最重要指标之一。

对点焊机器人,从工艺要求出发,其精度应达到焊钳电极直径的1/2 以下,即+ 1 ~2mm 。

对弧焊机器人,则应小于焊丝直径的1/2 ,即0.2 ~0.4mm 。

6) 轨迹重复精度这项指标对弧焊机器人和切割机器人十分重要,但各机器人厂家都不给出这项指标,因为测量比较复杂。

但各机器人厂家内部都做这项测量,应坚持索要其精度数据,对弧焊和切割机器人,其轨迹重复精度应小于
焊丝直径或割具切孔直径的1/2 ,一般需要达到+0.3 ~0.5mm 以下。

7) 用户内存容量指机器人控制器内主计算机存储器的容量大小。

这反映了机器人能存储示教程序的长度,它关系到能加工工件的复杂程度。

即示教点的最大数量。

一般用能存储机器人指令的系数和存储总字节(Byte) 数来表示,也有用最多示教点数来表示。

8) 插补功能对弧焊、切割和点焊机器人,都应具有直线插补和圆弧插补功能。

9) 语言转换功能各厂机器人都有自己的专用语言,但其屏幕显示可由多种语言显示,例如ASEA 机器人可以选择英、德、法、意、西班牙、瑞士等国语言显示。

这对方便本国工人操作十分有用。

我国国产机器人可用中文显示。

10) 自诊断功能机器人应具有对主要元器件、主要功能模块进行自动检查、故障报警、故障部位显示等功能。

这对保证机器人快速维修和进行保障非常重要。

因此,自诊断功能是机器人的重要功能,也是评价机器人完善程度的主要指标之一。

现在世界上名牌工业机器人都有30 ~50 个自诊断功能项,用指定代码和指示灯方式向使用者显示其诊断结果及报警。

11) 自保护及安全保障功能机器人有自保护及安全保障功能。

主要有驱动系统过热自断电保护飞动作超限位自断电保护、弘超逮自断电保护等等,它起到防止机器人伤人活损伤周边设备,在机器人的工作部位装有各类触觉触或接近觉传感器,并能使机器人自动停止工作。

(2) 焊接机器人专用技术指标
1) 可以适用的焊接或切割方法这对弧焊机器人尤为重要。

这实质上反映了机器人控制和驱动系统抗干扰的能力。

现在一般弧焊机器人只采用熔化极气体保护焊方法,因为这些焊接方法不需采用高频引弧起焊,机器人控制和驱动系统没有特殊的抗干扰措施,能采用钨极氩弧焊的弧焊机器人是近几年的新产品,它有一套特殊的抗干扰措施。

这一点在选用机器人时要加以注意。

2) 摆动功能这对弧焊机器人甚为重要,它关系到弧焊机器人的工艺性能。

现在弧焊机器人的摆动功能差别很大,有的机器人只有固定的几种摆动方式,有的机器人只能在x-y 平面内任意设定摆动方式和参数,最佳的选择是能在空间(x-y ,z) 范围内任意设定摆动方式和参数。

3) 焊接户点示教功能这是一种在焊接示教时十分有用的功能,即在焊接示教时,先示教焊缝上某一点的位置,然
后调整其焊枪或焊钳姿态,在调整姿态时,原示教点的位置完全不变。

实际是机器人能自动补偿由于调整姿态所引起的户点位置的变化,确保户点坐标,以方便示教操作者。

4) 焊接工艺故障自检和自处理功能这是指常见的焊接工艺故障,如弧焊的粘丝、断丝、点焊的粘电极等,这些故障发生后,如不及时采取措施,则会发生损坏机器人或报废工件等大事故。

因此,机器人必须具有检出这类故障并实时自动停车报警的功能;
5) 引弧和收弧功能为确保焊接质量,需要改变参数。

在机器人焊接中,在示教时应能设定和修改,这是弧焊机器人必不可少的功能。
