汽机汽水系统简介
汽轮机各系统
4.3 热力系统方案4.3.1 主蒸汽系统主蒸汽系统采用切换母管制,主蒸汽从锅炉过热器出口集箱接出,经电动闸阀一路接至主蒸汽母管,另一路接至汽轮机。
为确保供热的可靠性,主蒸汽母管的一端接减温减压器,通过其向热网管道供汽。
锅炉主蒸汽出口电动闸阀和进入汽轮机自动主汽门前的电动闸阀均设有小旁路,在暖管和暖机时使用。
4.3.2 主给水系统主给水热母管采用切换制系统。
设低压给水母管、高压给水热母管。
给水经低压给水母管分别进入四台给水泵,一台定速泵和一台调速泵为一组,每组给水泵加压后,分别送至两台高加去加热,加热后热水采用切换母管制,一路直接送至锅炉,另一路与高压给水热母管相接。
系统配置四台电动给水泵,二台运行,一台备用。
为防止给水泵在低负荷时产生汽化,另设给水再循环管与再循环母管。
高压加热器设有电动旁路,当高压加热器发生故障时,高加旁路自动开启,系统经由高加旁路直接向省煤器供水。
为保证给减温减压器提供减温水,系统设置了一根减温水母管,分别接自每台电动给水泵出口管道。
4.3.3 回热抽汽系统汽机回热系统,设有二级非调整抽汽及一级调整抽汽,非调整抽汽分别向一台高压加热器和一台除氧器供汽。
在调整抽汽管道上接一路供低压加热器用汽,另一路接至热网母管送至换热站。
为了防止在机组甩负荷时蒸汽倒入汽缸,而使汽轮机超速,以及防止因加热器水位过高而使汽轮机进水,在各级抽汽管道上分别装有抽汽逆止阀和闸阀,并且在调整抽汽管道上加装了抽汽速关阀,以此保证运行安全。
4.3.4 除氧系统为保证锅炉给水除氧可靠性,本工程设置二台150t/h的旋膜式热力除氧器,水箱容积40m3。
可以保证本期工程锅炉给水的除氧。
进入除氧器的汽水管道均采用母管制,两台除氧器之间设置汽、水平衡母管。
进入除氧器前的除盐水管道、加热蒸汽管道、热网疏水管道上均设置自动调节阀。
4.3.5 抽真空系统为保证汽轮机凝汽器运行时的真空度,本工程设置二台射水抽气器(一运一备)一个射水箱和两台射水泵。
汽机除氧给水系统讲解
汽机除氧给水系统讲解一、除氧器除氧器是大型火电机组回热系统中重要的辅机之一,它的主要作用是除去凝结水中的氧和二氧化碳等非冷凝气体,其次将凝结水加热到除氧器运行压力下的饱和温度,加热汽源是四抽及其它方面的余汽,疏水等,从而提高了机组的热经济性,并将达到标准含氧量的饱和水储存于除氧器的水箱中随时满足锅炉的需要,保证锅炉的安全运行。
二、除氧器工作原理热力除氧原理:气体在水中的溶解度正比于该气体在水面的分压力,水中气体分压力的总合与水面混合气体的总压力相平衡,当水加热至沸腾时,水面各蒸汽的分压力接近混合气体的总压力,其它气体的分压力接近零,故不能溶解的其它气体被排出水面。
三、除氧器的运行1.除氧器滑压运行时,应保证除氧器水汽侧压差的大小与机组需要凝结水流量大小(及喷嘴流量大小)相匹配,才能使喷嘴达到最佳的雾化效果从而保证凝结水在喷雾除氧器段空间的除氧效果。
2、除氧器在安装投运前和大修后应进行安全门开启试验。
3、除氧器安装后投运、大修或长期停机后投运应对除氧系统进行除铁冲洗。
合格指标是:含铁量≤50μg∕l;悬浮物≤10μg∕L4、正常运行中的监视1)除氧器运行中应注意监视压力、温度要与机组运行工况相对应,温度变化率不能太大,压力不能超过额定值。
2)正常运行时,水位应投入自动,控制在正常范围之内。
3)正常运行时,辅助蒸汽供除氧器主、旁路压力控制投入自动,定值在0.147MPa。
4)正常运行时,溶氧量要合格,如含氧量超限,应调整除氧器电动排气门开度,使除氧器溶氧合格。
5)除氧器正常运行中应对就地水位计和远方水位计进行校核;对水位保护进行试3佥,保证其动作正常。
6)正常运行时应对各阀门、管道经常检查,不应有漏水、漏汽、汽水冲击振动等现象。
四、设备参数概述1.型式:卧式。
2、设计压力为:≥1.23MPa(g);最高工作压力1.081MPa(a)r额定工作压力1.029MPa(a)β3、设计温度:≥392.2°C;最高工作温度368.7°C,额定工作温度362.1。
电厂汽机MSR培训教材
MSR一. 系统简介1系统功能汽水分离再热系统对于汽轮机的良好运行具有相当重要的意义。
由于核电站的二回路蒸汽参数相对较低,在高压缸出口处蒸汽湿度较大(额定工况下大约15.17~15.5%),如果这样的蒸汽直接去低压缸,在低压缸的末级叶片处的湿度将达到足够对叶片产生剧烈破坏的程度,而且大大地降低了汽轮机的效率。
汽水分离再热系统对汽轮机高压缸的排汽进行除湿并加热至250ºC,使高压缸出口的湿蒸汽转变为过热蒸汽,从而提高低压缸末级叶片处的蒸汽湿度,也提高了汽轮机的效率。
2系统组成汽水分离再热系统是由几个部分组成的,即:提供再热器热源的加热蒸汽管道部分、进行蒸汽除湿的汽水分离部分、对除湿后的蒸汽进行加热的再热部分、加热蒸汽冷凝水收集系统、分离水收集系统、防止超压的应急排汽系统以及相关的仪控系统。
整个系统的主要设备包括有:加热蒸汽的调节阀LBB00AA240;4台汽水分离再热器LBJ10,20,30,40AT001;1个加热蒸汽凝结水收集箱LCS50BB001;1台凝结水排出泵(水轮驱动泵КГТН)LCS50AP001 ;1个分离水收集箱;3台分离水排出泵LCT51,52,53AP001;应急排汽阀LBJ11/21/31/41AA412。
在田湾核电站的汽机厂房内,4台汽水分离再热器布置在汽轮机两侧,1、3号在西侧(1号在第8列,3号在第5列),2、4号在东侧(加热蒸汽凝结水收集箱布置在高压缸的正下方,底座标高为0米。
凝结水排出泵КГТН布置在-4.9m层,厂房东侧第8、9列之间。
分离水收集箱布置在-4.9m层,处于D、E两行,6、7两列之间。
分离水排出泵位于-4.9m层,F、G两行,第6列。
二. 系统主要设备介绍1 汽水分离再热器LBJ10,20,30,40AT001汽水分离再热器的型号为СПП-1000-1,垂直布置,圆柱外形,下部为汽水分离器,上部为蒸汽再热器。
汽水分离再热器的高度为13800mm,直径为4072/4200mm,质量为152000kg。
工业锅炉的汽水系统
工业锅炉的汽水系统
工业锅炉的汽水系统是指锅炉在生产过程中所使用的水汽循环系统。
这一系统由水供给、水循环、汽水分离、水处理等部分组成,旨在保证锅炉安全可靠地运行,提高热能利用效率。
首先,水供给部分负责将水输送至锅炉内,以满足锅炉蒸汽生产的需要。
水进入锅炉后,经过加热转化为汽,被用于工业生产中的各项工艺。
其次,水循环部分通过设备和管路将水和汽进行循环,保持锅炉内部温度均匀,确保热量传递效果。
水循环系统的设计和运行直接影响锅炉的安全性和稳定性。
在汽水分离部分,锅炉内的汽水混合物会通过设备进行分离,使得水重新进入水循环系统,而汽则被输送至生产工艺中去完成加热和制热的任务。
最后,水处理部分采用各种化学方法或物理手段来处理水质,防止锅炉管路受到腐蚀和结垢,延长锅炉的使用寿命。
总的来说,工业锅炉的汽水系统是锅炉运行的重要组成部分,如果这一系统能够高效、稳定地运行,将有助于提高工业生产的效率和安全性。
因此,对汽水系统的设计、运行和维护都需要高度重视。
汽水系统讲解
(2)汽包的作用: a、锅炉加热、汽化、过热三个过程的连接枢纽和分
界点; b、储能和缓冲作用。汽包内储存一定得水与蒸汽,
具有储能作用,当负荷变化时,他对蒸发量与给水量的不 平衡、汽压的变化速度都有一定的缓冲作用。
c、保证蒸汽品质。汽包内装有汽水分离装置、蒸汽 清洗装置等设备,可有效地进行汽水分离、蒸汽清洗、加 药、排污等,用以保证蒸汽品质及锅炉品质。
4、再热器:
再热器的作用是将汽轮机高压缸排出的蒸汽送回锅 炉,再加热成具有一定温度的再热蒸汽后,再送往 汽轮机中低压缸做功。 特点:(1)再热器管内流过的是中压高温蒸汽, 蒸汽的比容较大,应采用较低的蒸汽流速,以减小 流动阻力,否则蒸汽压力下降过大,使汽轮机中低 压缸进汽压力降低,造成汽轮机热耗增加。再热系 统的压降一般不超过再热蒸汽进口压力的10%。 (2)再热蒸汽密度小,流速低,蒸汽对管壁的冷 却能力更差。
三、汽水流程讲解:
本锅炉为自然循环锅炉。锅炉的水循环采用集中供 水,分散引入、引出的方式。给水引入锅筒水空间,并 通过集中下降管和与之相连的下水连接管及分散下降管 分别引入水冷壁下集箱和水冷蒸发屏进口集箱。锅水在 向上流经炉膛水冷壁、水冷蒸发屏的过程中被加热成为 汽水混合物,经各自的上部出口集箱通过汽水引出管引 入锅筒进行汽水分离。被分离出来的水重新进入锅筒水 空间,并进行再循环,被分离出来的饱和蒸汽从锅筒顶 部的蒸汽连接管引出。
感谢您的关注
热器进口集箱,流经屏式过热器受热面后,从锅炉两侧 连接管返回到尾部竖井后烟道中的高温过热器,最后合 格的过热蒸汽由高过出口集箱两侧引出.汽轮机高压缸 排汽引入尾部竖井前烟道低温再热器进口集箱,流经两 组低温再热器,由低温再热器出口集箱引出,经锅炉两 侧连接管引至炉前屏式再热器进口集箱,逆流向上冷却 布置在炉膛内的屏式再热器后,合格的再热蒸汽从炉膛 上部屏式再热器出口集箱两侧引出。

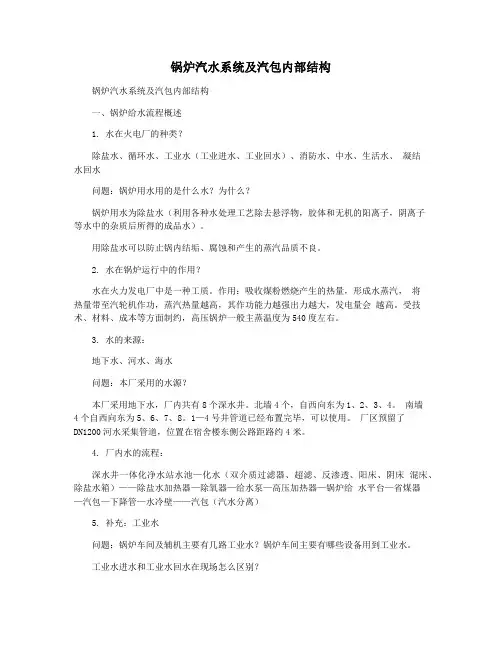

锅炉汽水系统及汽包内部结构
锅炉汽水系统及汽包内部结构锅炉汽水系统及汽包内部结构一、锅炉给水流程概述1. 水在火电厂的种类?除盐水、循环水、工业水(工业进水、工业回水)、消防水、中水、生活水、凝结水回水问题:锅炉用水用的是什么水?为什么?锅炉用水为除盐水(利用各种水处理工艺除去悬浮物,胶体和无机的阳离子,阴离子等水中的杂质后所得的成品水)。
用除盐水可以防止锅内结垢、腐蚀和产生的蒸汽品质不良。
2. 水在锅炉运行中的作用?水在火力发电厂中是一种工质。
作用:吸收煤粉燃烧产生的热量,形成水蒸汽,将热量带至汽轮机作功,蒸汽热量越高,其作功能力越强出力越大,发电量会越高。
受技术、材料、成本等方面制约,高压锅炉一般主蒸温度为540度左右。
3. 水的来源:地下水、河水、海水问题:本厂采用的水源?本厂采用地下水,厂内共有8个深水井。
北墙4个,自西向东为1、2、3、4。
南墙4个自西向东为5、6、7、8。
1—4号井管道已经布置完毕,可以使用。
厂区预留了DN1200河水采集管道,位置在宿舍楼东侧公路距路约4米。
4. 厂内水的流程:深水井一体化净水站水池—化水(双介质过滤器、超滤、反渗透、阳床、阴床混床、除盐水箱)——除盐水加热器—除氧器—给水泵—高压加热器—锅炉给水平台—省煤器—汽包—下降管—水冷壁——汽包(汽水分离)5. 补充:工业水问题:锅炉车间及辅机主要有几路工业水?锅炉车间主要有哪些设备用到工业水。
工业水进水和工业水回水在现场怎么区别?锅炉车间内部有2路工业水,车间外1路工业水。
位置。
用工业水的设备:引风机、送风机、排粉机、磨煤机电机和磨煤机的稀油站。
二、锅炉蒸汽流程概述1. 水蒸汽定压产生的过程:三个阶段,五个状态。
三个阶段:预热阶段、汽化阶段、过热阶段。
五个状态:过冷水、饱和水、湿饱和蒸汽、干饱和蒸汽、过热蒸汽。
问题:什么是饱和状态?什么是饱和温度?什么是饱和压力?什么是湿饱和蒸汽?什么是干饱和蒸汽?什么是过热蒸汽?什么是过热度?水汽平衡共存的状态为饱和状态。
300MW机组汽水系统
HV309 HV310
至有压放水母管 SXS H-027
至有压放水母管 SXS H-027
启 动 排 汽
HV122
HV121
运 行 排 PSV125 汽
HV123
疏冷段排空 水侧排空 HV125
HV112
HV114
HV111
HV113
#1高压加热器
HV105 HV106 HV115
HV107 HV108
补水泵 HV063
HV464 至 地 沟
HV056 HV465 LCV055 HV057
至 地 沟
凝 结 水 补 水 管 来
至
至
无
无
压
压
放
放
水
水
母
母
管
管
至
至
无
无
压
压
放
放
水
水
母
母
管
管
至
至
至
无
无
无
压
压
压
放
放
放
水
水
水
母
母
母
管
管
管
单位 批准 审核
校核 CAD
四川巴蜀江油燃煤发电有限公司
左云
吴旭阳 徐建辉
凝结水及补水系统 (CEX、CAP)
2.3.1 低压加热器的运行
低加水侧的投运: 1、低加水侧一般随凝结水系统投入,启动凝泵前检查低加水侧及管路所有放水门关闭,低 加水侧进、出口门开启,旁路门关闭,排空门开启。 2、 凝泵启动后,开启除氧器水位副调节阀向低加系统充水,待排空门有水排出后将其关闭。 3、 若机组运行中属低加水侧检修后投入,必须对低加进行注水排空,待排空门有水流出后 将其关闭,待水侧升至全压后,全开进、出水门,检查低加无泄漏后关闭低加水侧旁路门, 此期间注意除氧器及凝汽器水位。
火电厂三大系统简介
三大系统简介一、燃烧系统燃烧系统由输煤、磨煤、燃烧、风烟、灰渣等环节组成,其流程如图2所示。
(l)运煤。
电厂的用煤量是很大的,一座装机容量4×3O万kW的现代火力发电厂,煤耗率按36Og/kw.h计,每天需用标准煤(每千克煤产生70O0卡热量)360(g)×120万(kw)×24(h)=10368t。
因为电厂燃煤多用劣质煤,且中、小汽轮发电机组的煤耗率在40O~5O0g /kw·h左右,所以用煤量会更大。
据统计,我国用于发电的煤约占总产量的1/4,主要靠铁路运输,约占铁路全部运输量的4O%。
为保证电厂安全生产,一般要求电厂贮备十天以上的用煤量。
(2)磨煤。
用火车或汽车、轮船等将煤运至电厂的储煤场后,经初步筛选处理,用输煤皮带送到锅炉间的原煤仓。
煤从原煤仓落入煤斗,由给煤机送入磨煤机磨成煤粉,并经空气预热器来的一次风烘干并带至粗粉分离器。
在粉粉分离器中将不合格的粗粉分离返回磨煤机再行磨制,合格的细煤粉被一次风带入旋风分离器,使煤粉与空气分离后进入煤粉仓。
(3)锅炉与燃烧。
煤粉由可调节的给粉机按锅炉需要送入一次风管,同时由旋风分离器送来的气体(含有约10%左右未能分离出的细煤粉),由排粉风机提高压头后作为一次风将进入一次风管的煤粉经喷燃器喷入炉膛内燃烧。
电厂煤粉炉燃烧系统流程图目前我国新建电厂以300MW及以上机组为主。
300MW机组的锅炉蒸发量为10O0t/h(亚临界压力),采用强制循环(或自然循环)的汽包炉;600MW机组的锅炉为200Ot/h的(汽包)直流锅炉。
在锅炉的四壁上,均匀分布着4支或8支喷燃器,将煤粉(或燃油、天然气)喷入炉膛,火焰呈旋转状燃烧上升,又称为悬浮燃烧炉。
在炉的顶端,有贮水、贮汽的汽包,内有汽水分离装置,炉膛内壁有彼此紧密排列的水冷壁管,炉膛内的高温火焰将水冷壁管内的水加热成汽水混合物上升进入汽包,而炉外下降管则将汽包中的低温水靠自重下降至下连箱与炉内水冷壁管接通,靠炉外冷水下降而炉内水冷壁管中热水自然上升的锅炉叫自然循环汽包炉,而当压力高到16.66~17.64MPa时,水、汽重度差变小,必须在循环回路中加装循环泵,即称为强制循环锅炉。
汽水系统讲解
主要设备有汽轮机、双减、自动主汽门、均压箱、 轴加、疏水膨胀箱。 一。 汽轮机------- 汽轮机是利用蒸汽做功的一种 旋转式动力机械,它可将蒸汽的热能转换为汽轮机 轴的回转机械能, 在汽轮机中,蒸汽在喷嘴中发生膨胀,因而汽压, 汽温降低,速度增加,蒸汽的热能转变为动能。然 后蒸汽流从喷嘴流出,以高速度 喷射到叶片上,高 速汽流流经动叶片组时,由于汽流方向改变,产生 了对叶片的冲动力,推动叶轮旋转作功,叶轮带动 汽轮机,从而完成了蒸汽的热能到轴旋转的机械能 的转变.
六、疏水膨胀箱 ----- 在启停机时当蒸汽通过 管道预热或者冷却的过程中,有一部分蒸汽会 冷凝成水,但这部分水是不能够进入汽轮机的, 所以疏水膨胀箱用来收集各处管道压力温度 相近的各处疏水,不同来源的疏水一起汇到 疏水膨胀箱之后可以进行“膨胀”,这样各 路疏水的温度压力就会接近相同,形成同样 参数的疏水或是汽水混合物,疏水和汽再分 别回收至凝汽器。
五。轴加(轴封加热器) ----- 轴封加热器的 作用是回收轴封漏汽并利用其热量来加热凝 结水的装臵 , 减少能源损失 , 提高机组热效率。 工作原理:利用轴加风机对轴加产生负压, 使得机组后轴封回汽高压调门漏汽主汽门漏 汽及前轴封高压漏汽各抽汽逆止门低压漏汽 回收至轴加并加热凝结水后冷凝成疏水回收 至凝汽器,控制轴端漏汽,防止蒸汽顺轴进 入轴承箱,导致润滑油油质劣化,调节元件 及管道严重锈蚀。
动作过程------主油泵(正常运行)或高压油泵(启机时) 产生高压油克服自动主汽门的弹簧压力后将自动主汽门顶起, 当保护动作后电磁阀动作切断高压油,使自动主汽门在弹簧力 的作用下迅速落座而达到迅速切断汽源的作用。
四。均压箱-----主要作用就是汇集、分配及均衡汽压,是针 对汽封设立的。1. 将接入箱体和漏入箱体的汽源扩容减压均衡, 调整启机前轴封所需压力温度的蒸汽: 2.94~29.4KPa,温度 120至140度,启机前给前后轴封供汽,正常运行时利用前轴封 高压漏汽补充后轴封汽源。2. 防止汽机前轴封往外漏汽,以改 善车间环境; 3. 防止低压段轴封往里吸气,影响真空; 4. 热 态启动时,给前后轴封提供高温轴封蒸汽。 我公司均压箱有两路备用汽源。一路为新蒸汽,还有一 路为除氧器的汽平衡管来汽。当启停机或机组低负荷时,前轴 封高压漏汽无法满足后轴封供汽时我们要投入主蒸汽以保证后 轴封的用汽,避免后轴封密封汽失汽而降真空。同时我们均压 箱的备用用汽还有一路为除氧器的汽平衡管,但是我们基本不 用这一路,因为汽平衡管的蒸汽压力较低且投用时管道还要进 行暖管,所以在紧急情投用的情况下不如新蒸汽系统来的快而 有效。在长时间投用新蒸汽的情况下一定要投用均压箱的减温 水以控制:压 力调整门为电动调整门,其装在均压箱通往 凝汽器的管道上,当均压箱压力高时自动开 大将部分汽排入凝汽器以保证后轴封的用汽 量,压力低时则相反。机均压箱的压力调整 门因有故障故不能进行调整,在正常负荷的 情况下均压箱压力会偏高,我们可适当的开 点均压箱的底部疏水以控制适当的压力,低 负荷时就会出现降真空现象,一定得立即投 用新蒸汽。
汽机技术抽汽系统知识讲解
汽机技术抽汽系统知识讲解1.回热循环的意义回热循环:把汽轮机中部分作过功的蒸汽抽出,送入加热器中加热凝结水和给水,这种循环叫回热循环。
回热循环的意义是:一方面从汽轮机中间抽出一部分蒸汽加热给水提高给水温度减少给水在锅炉中的吸热量;另一方面抽出的蒸汽不在排汽装置中凝结放热,减少了冷源损失。
我厂七段非调整抽汽系统,高压级后#1高加,高压11级后(高排汽)#2高加、轴封供汽辅助蒸汽,中压级后#3高加,中压8级后(中排汽)除氧器,低压级后#5低加,低压级后#6低加,低压级后#7低加。
2、各工况时各级抽汽参数汽轮机THA性能验收工况时各级抽汽参数抽汽级数流量kg/h压力MPa(a)温度。
C第一级(至1号高力口)981046.03352.5第二级(至2号高加)1672324.421312.7第二级(至厂用汽)///第三级(至3号高力口)740301.986459.1第四级(至除氧器)931670.991362.4第四级(至厂用汽)1/1第五级(至5号低力口)955840.405256.1第五级(至厂用汽)///第六级(至6号低加)612180.122135.7第七级(至7号低力口)591170.04780.53、各工况定义:本工程工况定义采用正C60045-1标准。
以IEC60045-1标准定义铭牌功率时,汽轮机各工况定义如下:一、铭牌功率(额定、最大连续功率)工况(TMCR)汽轮发电机组能在下列规定条件下,在保证寿命期内任何时间都能安全连续运行,发电机输出额定功率660MW(当采用静态励磁和/或采用不与汽机同轴的电动主油泵时,扣除各项所消耗的功率),此工况称为额定出力工况,此工况下的进汽量称为额定进汽量,是机组额定、最大连续出力保证值的验收工况。
其条件如下:1)额定主蒸汽参数、再热蒸汽参数及所规定的汽水品质;2)汽轮机低压缸排汽背压为:13kPa(a);(平均背压)3)补给水量为:1.5%;4)所规定的最终给水温度:约275.5o C;5)全部回热系统正常运行,但不带厂用辅助蒸汽;6)电动给水泵正常运行,满足额定给水参数;7)空冷系统满足设计负荷;8)在额定电压、额定频率、额定功率因数0.9(滞后)、额定氢压、发电机效率为99%o二、热耗率验收工况(THA)当机组功率(当采用静态励磁、和/或采用不与汽机同轴的电动主油泵时,扣除各项所消耗的功率)为铭牌功率660MW,除补水率为0%以外其它条件同(TMCR)时称为机组的热耗率验收(THA)工况,此工况为热耗率保证值的验收工况。
锅炉部分第三章汽水系统
一般流程: 给水→澄清和过滤→阳离子交换器→排气器→阴 离子交换器→一级除盐→阴阳离子混合交换器→二 级除盐→储水箱→除氧气除氧→锅炉 三、直流锅炉的水质工况 比汽包炉要求高 1、给水品质指标 2、水处理一般方法
以一台蒸发量为1000吨/时的直流锅炉为例:每 千克给水所含的盐分不超过0.05毫克,即为干净自 来水(每千克约含盐0.1~0.7克)所含盐分的万分 之一左右,甚至比医用蒸馏水的含盐量还少。即使 这样,在一年运行期中还会有几百公斤的盐分进入 锅炉。当然,最终留在锅炉中的仅是一部分。许多 国家都制订有各类锅炉的给水质量标准。
布置在高烟温区的过热器和再热器一般易产生 粘结性积灰,为便于蒸汽吹灰器清除积灰,及支 吊方便,都以顺列方式布置。 在尾部竖井中,烟温较低,为增强传热,布置 在其中的低温过热器和低温再热器一般采用错列 布置。
锅炉受热面结构动画
吊挂受热面
2、辐射式过热器
辐射式过热器布置在炉膛壁面上或炉膛上方, 直接吸收炉膛辐射热;
2、循环倍率K 上升管中循环水量G与产生的蒸汽 量D之比。每kg水经过K次循环才能完全变成蒸 汽
G K D
K值越大,上升管出口段水含量越高,冷却效 果好,但导致产汽率太小。高压锅炉在8~15; 超高压5~8;
锅炉压力↑汽化潜热↓循环倍率↓
(五)自然循环常见故障
水循环故障 因水循环不正常导致炉管损坏的现象 1、循环停滞 在受热弱的水冷壁管中,进入上升管 的循环流量仅足以补充蒸发量时。 2、循环倒流 上升管接入汽包水容积时,循环停滞 可能转成循环倒流。 3、下降管带汽 下降管的流动阻力↑,密度差↓ 原因:下降管受热产汽、下降管入口带汽、自汽化、 锅炉压力突降引起的自汽化等。
(2)顺流 传热温压小,传热效果较差,需要的受 热面积大,消耗金属多。但蒸汽温度低的管段处于 烟气的低温区域,管子出口端金属壁温较低; (3)混流 集中了逆流和顺流布置的优点,既安全, 又经济,多用于高温级受热面。
汽水系统培训PPT
分级省煤器位于锅炉尾部脱硝装置出口和预热器进口之间的烟道上,悬 吊在脱硝装置钢结构下。管子规格为Φ42鳍片管,材料为SA210-C,左右侧烟 道内共计136排。每排由3根并联蛇形鳍片套管组成,总计有408根管子。低再 侧省煤器布置于锅炉的后烟井低温再热器下方,水平管段采用蛇形光管,顺列 排列,与烟气成逆流布置。低再侧省煤器管子规格为Φ48,材料为SA210-C, 共110片,每排由3根并联组成,总计有330根管子。
汽水系统培训PPT
-
第一部分:系统概述
我公司锅炉汽水系统主要由省煤器系统、水冷壁系统、过热器系统和再热 器系统组成,他们共同组成为锅炉的“锅”。
主汽水流程为:给水 分级省煤器 低再侧省煤器 低过侧省煤器 水冷壁进口集箱 螺旋水冷壁 中间混合集箱 垂直水冷壁 启动分离器 炉顶棚过热器 包覆过热器 低温过热器 一级减温 屏式过热器 二 级减温 高温过热器 过热蒸汽
垂直管圈水冷壁受热面积 水冷壁水容积
MPa MPa — mm×mm mm 根 — °
m m2 MPa MPa — mm×mm mm —
29.96 29.05 光管 Ф32×5.5
48 358 15CrMoG 17.2353 45.5 2139 30.4 27.7 光管 Ф32×7.0 54 1074
水冷壁在标高42.9m以上至炉顶区域采用垂直管结构,共有1074根管 子组成。水冷壁垂直段采用外径为Ф32mm的光管,节距为54mm,材料为 15CrMoG,管间用扁钢焊接形成完全气密封炉膛。炉膛折烟角节距为54mm, 由材料为15CrMoG,外径为Ф32的光管与扁钢焊接而成。
后墙水冷壁通过46根Ф54mm的光管作为悬吊管,支撑炉室后墙的全 部重量。
4、再热器系统
自汽机高压缸排出的蒸汽在炉前分成二路后引入低温再热器进口集箱,经 过加热后进入低温再热器出口集箱,通过2根连接管道引至高温再热器进口集 箱,经过高温再热器后从高温再热器出口集箱上引出至再热器2根蒸汽管道, 送往汽机中压缸。
汽机凝结水系统介绍
2)将汽轮机的低压缸排出的蒸汽凝结成水,重新送回锅炉进行循环;
3)汇集各种疏水,减少汽水损失。 4)凝汽器也用于增加除盐水(正常补水) 表面式凝汽器的工作原理:凝汽器中装有大量的铜管,并通以循环冷却水。当汽轮机的排汽与凝汽器铜管外表面接触时,因受到铜管 内水流的冷却,放出汽化潜热变成凝结水,所放潜热通过铜管管壁不断的传给循环冷却水并被带走。这样排汽就通过凝汽器不 断的被凝结下来。排汽被冷却时,其比容急剧缩小,因此,在汽轮机排汽口下凝汽器内部造成较高的真空。
三、注意事项及保护定值
凝结水系统报警、联锁 满足下列任一条件,凝泵跳闸: (1)凝泵运行60S,出口门全关,延时3S。 (2)凝汽器热井水位低低<300mm。 (3)推力轴承温度高于>85℃(手动停泵)。 (4)电机上、下轴承温度>100℃(任一点)(手动停泵)。 (5)凝泵运行90S,凝结水流量<50t/h,延时30S。 备用凝结水泵联锁启动条件: (1)联锁投入,凝泵运行时60S后且凝结水母管压力低(1.5MPa),延时2S。 (2)联锁投入,运行凝结水泵停运。 凝泵启动允许条件(以下条件同时满足): (1)凝汽器热井水位>300mm。 (2)凝泵无保护跳闸条件。 (3)凝泵出口门关或另一台凝泵在运行。 凝结水系统阀门联锁 (1)凝结水泵出口电动门 A. 凝泵运行,延时2S,自动开。 B. 联锁投入,自动开。 C. 凝泵停运,允许关。 D. 凝泵停运,阀自动关。
一、凝结水系统投运停运步骤
凝结水系统停运: 确认凝结水无用户。 确认低压缸排汽温度≤50℃。 退出凝结水泵联锁,关闭备用泵出口门。 关闭凝汽器补水调门、手动门。 停运凝结水泵,检查凝结水泵出口电动门联关。 根据情况关闭凝泵抽空气门、冷却水及密封水门。 根据情况打开凝结器热水井放水门,将凝结器汽侧存水放 尽。
锅炉汽水系统课件
锅炉汽水系统的工作原理
总结词
锅炉汽水系统的工作原理是利用燃料或能源将水加热至沸腾状态,产生蒸汽,并对蒸汽 进行必要的处理,以满足需求。
详细描述
锅炉汽水系统的工作原理是利用燃料或能源将水加热至沸腾状态,产生蒸汽。在加热过 程中,水吸收热量并转化为蒸汽,同时释放出大量潜热。产生的蒸汽经过必要的处理, 如过热和再热等,以提高其品质和满足不同需求。整个过程中,锅炉汽水系统的设备、
燃烧异常的原因及处理
总结词
燃烧异常是指燃烧过程出现不正常情 况,可能导致锅炉效率下降或安全事 故。
总结词
处理燃烧异常需要针对具体原因采取 相应措施,确保锅炉效率和安全运行 。
详细描述
燃烧异常的原因可能包括燃料质量不 佳、燃烧器故障、空气供应不足等。 处理方法包括调整燃料质量、检修燃 烧器、增加空气供应等。
蒸汽温度控制
蒸汽温度控制
通过控制减温水流量和燃烧器火 嘴的配风,保持蒸汽温度在规定 的范围内,以满足工艺要求和保
证设备安全。
温度调节器
采用温度调节器对蒸汽温度进行 自动控制,根据温度变化及时调 整减温水流量和火嘴配风,保持
温度稳定。
超温报警与保护
设置超温报警装置,当蒸汽温度 过高时,及时发出报警信号,并 采取相应的保护措施,防止设备
锅炉汽水系统课件
目 录
• 锅炉汽水系统概述 • 锅炉汽水系统的主要设备 • 锅炉汽水系统的运行与控制 • 锅炉汽水系统的安全与维护 • 锅炉汽水系统的常见问题及处理
01
锅炉汽水系统概述
锅炉汽水系统的定义
总结词
锅炉汽水系统是指将水加热成蒸汽的系统,是工业和电站锅炉中的重要组成部分。
详细描述
锅炉汽水系统是工业和电站锅炉中的重要组成部分,其主要功能是将水加热成蒸汽,以满足工业生产和发电的需 求。该系统通过一系列的设备、管道和阀门等组成,实现对水进行加热、蒸发、过热和再热等过程,最终输出符 合要求的蒸汽。
火力发电厂主要生产系统
火力发电厂的主要生产系统包括汽水系统、燃烧系统和电气系统,现分述如下:(一)汽水系统:火力发电厂的汽水系统是由锅炉、汽轮机、凝汽器、高低压加热器、凝结水泵和给水泵等组成,他包括汽水循环、化学水处理和冷却系统等。
水在锅炉中被加热成蒸汽,经过热器进一步加热后变成过热的蒸汽,再通过主蒸汽管道进入汽轮机。
由于蒸汽不断膨胀,高速流动的蒸汽推动汽轮机的叶片转动从而带动发电机。
为了进一步提高其热效率,一般都从汽轮机的某些中间级后抽出作过功的部分蒸汽,用以加热给水。
在现代大型汽轮机组中都采用这种给水回热循环。
此外,在超高压机组中还采用再热循环,既把作过一段功的蒸汽从汽轮机的高压缸的出口将作过功的蒸汽全部抽出,送到锅炉的再热汽中加热后再引入气轮机的中压缸继续膨胀作功,从中压缸送出的蒸汽,再送入低压缸继续作功。
在蒸汽不断作功的过程中,蒸汽压力和温度不断降低,最后排入凝汽器并被冷却水冷却,凝结成水。
凝结水集中在凝汽器下部由凝结水泵打至低压加热再经过除氧气除氧,给水泵将预加热除氧后的水送至高压加热器,经过加热后的热水打入锅炉,再过热器中把水已经加热到过热的蒸汽,送至汽轮机作功,这样周而复始不断的作功。
在汽水系统中的蒸汽和凝结水,由于疏通管道很多并且还要经过许多的阀门设备,这样就难免产生跑、冒、滴、漏等现象,这些现象都会或多或少地造成水的损失,因此我们必须不断的向系统中补充经过化学处理过的软化水,这些补给水一般都补入除氧器中。
(二)燃烧系统燃烧系统是由输煤、磨煤、粗细分离、排粉、给粉、锅炉、除尘、脱流等组成。
是由皮带输送机从煤场,通过电磁铁、碎煤机然后送到煤仓间的煤斗内,再经过给煤机进入磨煤机进行磨粉,磨好的煤粉通过空气预热器来的热风,将煤粉打至粗细分离器,粗细分离器将合格的煤粉(不合格的煤粉送回磨煤机),经过排粉机送至粉仓,给粉机将煤粉打入喷燃器送到锅炉进行燃烧。
而烟气经过电除尘脱出粉尘再将烟气送至脱硫装置,通过石浆喷淋脱出流的气体经过吸风机送到烟筒排人天空。
汽水系统的功能和参数
汽水系统的功能和参数锅炉汽水系统及汽水系统的功能和参数锅炉汽水系统及汽水系统的功能和参数锅炉汽水系统及汽水系统的功能和参数锅炉汽水系统及汽水系统的功能和参数1.锅炉水汽系统由哪些设备组成?其各自作用是什么?答;汽水流程;原水经过化水离子交换器制成除盐水后到除盐水箱,用除盐水泵把除盐水打到除氧器,经过除氧器热力除氧后,再用给水泵经给水操作台到省煤器,而后到汽包,汽包里的水经下降管和下集箱,水冷壁管,汽包组成循环回路在不断循环,汽包中产生的饱和蒸汽经引出管到包覆管和各级过热器,从而变成一定温度和压力的过热蒸汽,最后进入汽轮机做功答:锅炉水汽系统是吸收燃料放出的热量,使水蒸发并最后成为规定压力和温度的过热蒸汽。
它由汽包、下降管、联箱、水冷壁、过热器、再热器、省煤器等到组成。
(1)汽包:是一个圆筒形的受压容器,主要是接受省煤器的来水,汽包与下降管、水冷壁、联箱共同组成水环回路,并将水冷壁中产生的饱和蒸汽供给过热器。
(2)下降管:是水冷壁的供水管,即汽包中的水流入下降管并通过水冷壁下联箱均匀的分配到水冷壁的各上升管中去。
(3)水冷壁:是布置在燃烧室内四周墙上的许多平行的管子。
主要任务是吸收燃烧室中的辐射,使管内的水汽化,蒸汽就是在水冷壁中产生的,是现化锅炉的主要蒸发受热面,此外,还保护炉墙。
(4)过热器:主要作用是利用烟气的热量将饱和蒸汽加热成一定温度的过热蒸汽。
(5)再热器:装在过热器后,作用是将在汽轮机中作过部分功的蒸汽引回锅炉再次进行加热,提高温度后,又送往汽轮机中继续作功,经过再热器加热后的蒸汽称为再热蒸汽。
(6)省煤器:装在锅炉尾部的垂直烟道中,是利用烟气的热量来加热给水,以提高给水温度,降低排烟温度,节省燃煤。
2.汽包主要构件有哪些?其各自作用是什么?锅筒内径为Φ1600mm,壁厚为90mm,锅筒全长约11500mm答:(1)加药装置:为了防止锅炉受热面内产生水垢。
(2)排污装置:分定期排污和连续排污,定期排污的主要作用是排除沉积在锅炉内的水渣;连续排污的作用是排除炉水中的可溶性盐份,使炉水的含盐量和其他控制指标维持在固定范围内。
汽机汽水系统复习
汽机汽水回路复习(二期四值)2011.11.19主蒸汽、再热及旁路系统1.流程2.高旁减温水:给水低旁减温水:凝结水3.高排通风阀的作用(VV阀)在中压缸启动的情况下,由于高压缸不进汽,而高压缸转子高速旋转产生的鼓风摩擦损失会使得高压缸温度上升,通过高排通风阀的开启可以将高压缸内鼓风产生的热量排放到凝汽器,避免造成高压缸温度过高。
4.高压门杆漏气设置的目的高主门、高调门、中主门和中调门因压力高,且经常活动,密封不能过紧,门杆与密封有一间隙,运行中从该间隙漏出的蒸汽称为门杆漏汽。
门杆漏汽一般通过不同的途径(抽至除氧器、轴加、凝汽器等)进行回收,起到回收工质、减少环境污染的作用,同时门杆漏汽持续回收时,可以使相关阀门不易积水,保持受热均匀,避免出现阀门卡涩情况。
5.再冷的用户:辅汽联箱、2#高加、轴封供汽、小机、锅炉再热器6.旁路作用a)加快启动速度,改善启动条件b)保护锅炉再热器c)回收工质、消除噪音d)防止锅炉超压,减少锅炉安全门动作次数e)发电机或电网故障时,可以做到停机不停炉,或带厂用电运行7.联锁a)快开:先开低旁,再开高旁b)快关:先关高旁,再关低旁8.高排温度高的原因及危害原因:a)高压缸内部通流部分级内叶片可能结垢或变形损坏造成做功能力下降;b)高压旁路可能有泄漏现象;逆止门不严c)平衡活塞汽封间隙过大,造成其漏汽至汽缸夹层的冷却蒸汽量过大(一部分与高排蒸汽汇合);做功的蒸汽少,漏出的气多d)如果高排压力与高排温度同时升高,还要考虑中压主汽门或调门有否门芯脱落或卡死节流的可能;e)静叶环(隔板)或动叶顶间隙漏汽量过大;做功的蒸汽少,漏出的气多f)机组真空过低,造成蒸汽量增大;g)高调门阀门控制方式,一般单阀比顺序阀高排温度要高。
危害:主要是使高压缸效率下降,易过热损害高压缸末级叶片,同时冷再管道材质耐温是有规定的,这样就容易造成冷再管道以及再热器超温等高温损伤。
凝结水系统1.流程2.水幕喷水作用在减温减压器的上方布置有水幕保护装置,以便在减温减压器喷水减温不正常,其排汽温度升高而使低压缸排汽温度升高时投入凝汽器水幕保护喷水,防止喉部温度过高3.后缸喷水汽轮机冲转和低负荷运行时由于鼓风摩擦损失产生的热量,造成排气温度过高,使末级叶片变形和使凝汽器铜管膨胀,容易使凝汽器上部冷却管损害,所以设置喷水降低乏汽温度。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
汽机汽水系统简介发电部:刘勇第一部分:循环水系统、开式冷却水系统我厂循环水系统采用海水直流供水系统。
所谓直流供水系统就是冷却水直接从水源,进入凝汽器与汽轮机排汽换热,温度升高了的冷却水排至水源。
冷却水系统的作用:(1)对排汽进行冷却形成真空(2)向开式冷却水系统提供水源。
每台机组配置两台单级立式导叶斜流泵,由长沙水泵厂生产,水泵型号:88LKXA-2,设计流量10.5 m3/s;设计扬程:23.5 mHO。
循环水泵出口门采用蓄能罐式液控2缓闭止回蝶阀,每台机组两台循环泵出口门后汇至一根DN3000外径的循环水母管,至汽机房前分为两根DN2200外径的循环水管,先进入低背压凝汽器,再经高背压凝汽器后汇流至排水虹吸井经钢筋混凝土排水沟进入排水工作井排出。
二台机组的循环水系统通过循泵出口压力钢管上的两个联络电动蝶阀组成扩大单元制方式运行,冬季采用一泵一机运行,春秋季采用三泵二机运行,夏季采用二泵一机运行。
循环水系统主要流程如下:取水口→自流进水隧道→循环水泵(循泵房设施)→进水压力钢管→凝汽器→排水钢管→钢筋混凝土排水沟→排水虹吸井→钢筋混凝土排水→排水工作井→自流排水隧道→排水口。
每台机组凝汽器循环水管分别在低压凝汽器水侧进口和高压凝汽器水侧出口的循环水管道上设有电动蝶阀,以便隔离凝汽器,共配置2进2出4个电动蝶阀。
每台机组冷凝器的A、B侧各配置一套胶球清洗系统。
循环水泵房进水前池和排水工作井进口处安装有钢闸门,当循环水系统需要排空进行检修时,可用以隔离切断海区海水水源。
每台循泵进水流道上各设置1块直立式拦污栅,用以清除水源中粗大污物、集中污物和其它飘浮物。
每块拦污栅尺寸为6mx21m、栅条净距50mm,采用耐海水不锈钢材质。
正常工作时,泵房无人值班,定期巡视检查.循环泵房所有拦污栅共用一台直耙式清污机,清污机进行移动式工作,清污时沿2.3 m宽的轻轨将清污机开至需清污的取水井上方,先下降,上升时将污物刮出。
移动式清污机根据拦污栅前后的水位差信号全程自动或定时运行,也可全程、分程手动控制,清污机运行状态、报警信号均通过DCS系统集中监控。
每台循环水泵配套1台旋转滤网,安装于循环水泵房的进水前池中,用于清除循环冷却水海水水源中的垃圾、污物。
旋转滤网为侧面进水型,采用两侧网外进水、中间网内出水方式,冲洗方式为从上往下有一定角度倾斜喷水冲洗旋转滤网。
冲洗水系统的运行有自动和手动控制两种方式,正常工作时,自动控制由DCS 系统根据旋网前后水位差信号自动运行或定时运行,DCS系统可远程向就地控制箱发送指令直接启停旋网,也可由就地控制箱进行人工手动启停控制滤网的冲洗。
冲洗水系统采用单元制,即一台滤网配一台冲洗水泵及相应的管路. (1)当滤网前后的水位差达到200mm(可在100mm~300mm之间调节)时,冲洗水泵和出口电动蝶阀(电动蝶阀需方提供)根据DCS系统输出控制信号自动开启,经20秒(可在10秒~30秒之间调节)后旋转滤网开始转动,并连续运行20分钟(可调)。
(2) 如此时滤网前后水位差降至50mm以下,则按先停滤网、再停冲洗水泵和出口电动蝶阀的顺序关闭有关设备;如运行20分钟后水位差未达50mm以下,则继续冲洗运转,DCS 系统发出报警信号通知值班人员到现场检查原因并及时处理,直至水位差降到50mm以下后,再按先停滤网、再停泵的顺序关闭有关设备。
(3) 如8小时(可调)以内水位差未达200mm,冲洗水泵、出口电动蝶阀和滤网按上述程序(1)运转一次,每次运转时间为10分钟(可调)。
(4) 如滤网前后水位差达到500mm以上,DCS系统发出声光报警通知值班人员立即到达现场检查原因并及时处理。
循环水泵轴承采用进口赛龙轴承,由自身过流水冷却润滑,无需预润滑起动,无需外接水源。
水泵的密封用液体填料密封。
水泵轴向推力由电动机的推力轴承承受,电动机采用空水冷型,电机及上部轴承冷却水采用冷却塔闭式循环方式,工业澄清水作为补充水源,冷却塔采用机力通风式,冷却系统采用一塔两泵配置。
液控蝶阀兼有蝶阀和止回阀的功能,与循泵自动联锁启闭。
也可由就地电控箱或DCS控制系统人工操作并监控状态,采用二阶段关闭方式工作,既避免大量倒灌水,又不产生水锤现象。
蝶阀开关靠液压装置驱动,无电或需要手动的情况下,用人工推动电磁阀阀芯,使油路处于相应状态,摇动手动油泵,可实现阀门的手动操作。
循泵及其辅助系统由集控室DCS系统集中监控,也可在泵房内电控间就地操作: (1)循环水系统充水启动工况:当循环水管道未充满水时启动,首先将泵阀联锁切除,将循泵的出口蝶阀开启到20°(可调)开度位置后,停止开启该阀,此时启动该循泵,经过一定时间待系统充满水后,这个时间的掌握可根据循环水管道各处空气门及凝汽器水室空气门见水作为标准,将液控蝶阀从原20°开度位置开启至全开位置,随后根据运行工况需要开启本单元两台机联络蝶阀。
若循环水系统隔离检修后完全空管时,应采取措施提前向循环水管道注水,防止启动时水锤冲击,造成设备损坏;循环水系统启动后应及时联系化学投入加药,我厂采用次氯酸钠。
加入次氯酸钠的目的是防止钛管及循环水管道中微生物的滋生和附着污垢;(2)循环水系统已充水情况下启动工况:先开启循泵出口液控蝶阀到20°(可调)开度位置,此时联动开启该循泵,同时液控蝶阀连续开启到全开位置。
如蝶阀开启后120秒(可调)未到全开位置,立即发出报警信号,通知值班人员立即到达现场检查原因并及时处理,循泵随之自停。
(3)循环水系统停止工况:任意一台循泵计划停泵时,该泵的出口液控蝶阀先从全开位置快关到20°(可调)开度位置,此时联动关闭该循泵,同时蝶阀连续慢关到全关位置。
开式冷却水系统:开式冷却水系统水源取自在进入主厂房之前的主循环水管道,循环水经开式冷却水泵升压后,进入闭式循环冷却水热交换器,冷却闭式循环冷却水热交换器中的闭式循环冷却水,另外还向机械真空泵冷却器提供冷却水。
该系统设置了两台100%容量的开式冷却水泵并设有旁路管道。
水泵为卧式离心式,由上海凯泉泵业有限公司生产,其中一台运行,一台备用。
在循环水温度较低时,两台开式冷却水泵可停运做备用,开启开式冷却水泵旁路运行。
在开式冷却泵入口设置有电动滤水器及其旁路系统,电动滤水器具有自动反冲洗功能,滤网前后设压差测量系统,电动滤水器可采用全自动的运行方式。
正常差压值控制在250~500 mmH2O范围内,最大差压达到500 mmH2O时,滤网自动进行反冲洗,当压差回到250 mmH2O时自动停止反冲洗。
同时还有力矩保护、自动反转等功能。
电动滤水器排污至循环水管道。
开式循环水系统投运:确认循环水系统已投入运行,开式循环冷却水泵滤网入口电动门或旁路电动门开。
开启水泵旁路门进行系统充水,开启水泵入口门,对泵体进行注水排空气,连续见水后关闭,开冷泵可根据用户的需要启动(在开冷水用水量较小时,可以只用旁路供水),启动后检查其出口门联动全开,关闭开式冷却水泵旁路门保证开冷水母管压力正常。
根据需要投入各开冷水用户。
第二部分:闭式冷却水系统该系统采用凝结水作为冷却水,可防止冷却设备的腐蚀和结垢。
机炉辅机的冷却水主要由闭冷水系统提供。
闭式冷却水系统主要包括一台高位布置的闭式循环冷却水膨胀水箱、二台100%容量闭式循环冷却水泵、二台100%容量的闭式循环冷却水热交换器(用开式循环水来冷却)。
系统流程为:闭式循环冷却水膨胀水箱→闭式循环冷却水泵→闭式循环冷却水热交换器→各冷却器→闭式循环冷却水泵入口。
闭式循环冷却水泵型号:RDL500-700B1,流量2820 m3/h,扬程53 m,由上海凯士比泵有限公司生产。
配套电机为6KV,功率560KW,转速980RPM。
正常运行时闭式循环冷却水泵、闭式循环冷却水热交换器各为1台运行1备用。
由闭式循环冷却水系统提供冷却水的设备有:发电机定子水冷器、氢侧密封油冷却器、空侧密封油冷却器、主机润滑油冷却器、发电机氢气冷却器、凝泵轴承及电机冷却器、汽泵及前置泵机械密封冷却器、电泵及前置泵机械密封冷却器、电调油冷却器、小机A、B润滑油冷却器、电泵润滑油、工作油冷却器及炉侧的磨煤机、一次风机、吸送风机油站冷却器、空予器上下轴承油冷却器、空予器远红外探测仪冷却器、锅炉启动疏水泵冷却器;经管道泵升压后向炉水循环泵提供冷却水;另外还向除灰设备及空压机提供冷却水。
对温度调节要求较高的冷却用户,如发电机氢气冷却器、发电机水冷系统等,在其进口管道设有单独的温度调节阀。
对冷却水采用进水调节,可降低冷却设备的工作压力,有利于设备的安全运行。
闭式冷却水系统正常补水为凝结水,取自凝结泵出口(除盐装置后),补水管道设有气动调整门,前后设隔离阀,并设有旁路阀;启动补水来自机组除盐水箱,由凝结水输送泵经闭式冷却水母管送至闭冷水泵入口。
闭式循环冷却水系统设有一只高位布置的膨胀水箱,布置于19.8米高度,其作用是对系统起到稳定压力,调节整个闭式循环冷却水系统循环水量的波动,以及吸收水的热膨,并且给冷却水泵提供足够的净正吸水头,水箱高位布置还可以满足事故时冷却水的要求。
正常运行时膨胀水箱只维持一半左右的水位,保证其有足够的膨胀空间。
闭冷水系统的投运:(1)开启闭冷水膨胀水箱出口门、闭冷水泵入口门及水泵出口再循环门,投入一组冷却器闭冷水侧(2)启动补水泵,打开启动注水门向闭式水系统注水,待系统各空气门及泵体空气门连续见水后依次关闭(3)将闭冷水膨胀水箱水位补止至正常后,关闭启动注水门(4)启动闭冷水泵,其出口门联开(5)调整泵出口再循环门,维持泵的出口母管压力。
若冷却水用户较少时,保持再循环阀一定开度,防止打闷泵(6)当凝结水系统已投入运行后,打开膨胀水箱水位调节阀的前后隔离阀,维持水箱正常水位,并投入自动调节,否则用启动注水维持。
调整冷却器冷却水量,维持闭冷水温度正常。
第三部分:凝结水系统凝结水系统指由凝汽器至除氧器之间与凝结水相关的管路与设备。
凝结水系统作用是将汽轮机低压缸的排汽经凝汽器凝结在热井中的凝结水加热后输送至除氧器,供锅炉给水泵用水,同时还向低旁、辅汽、轴封供汽减温器等提供减温水以及向系统提供补水、密封水等。
系统设两台100%容量的立式筒形凝结水泵型号:10LDTNB-6PC-ND,水泵设计出口流量:1617t/h;出口压力3.24 MPa(a);四台低压加热器,一台轴封加热器,一台除氧器,一台500M3的凝结水补水箱,和三台凝结水输送泵。
凝结水采用中压精处理装置。
主凝结水的流程为:低背压凝汽器热井→凝结水泵→轴封加热器→#8低压加热器→#7低压加热器→#6低压加热器→#5低压加热器→除氧器。
系统两台全容量的电动凝结水泵,正常一台运行,一台备用。
凝结水从低背压凝汽器热功当量井经一总管引出,然后分两路接至两台凝结水泵的进口,经升压后再合并成一路去凝结水精处理装置。
