深层水平位移观测(评审)
深层水平位移检测项目培训
9
3 测斜管埋设-桩体深层水平位移埋设
测斜管绑扎图
测斜管安设大样图
10
3 测斜管埋设-桩体深层水平位移埋设
测斜管绑扎图
测斜管绑扎图
11
3 测斜管埋设-土体深层水平位移埋设
钻孔要求定位准确，倾斜度小于1度，钻孔直径与测斜管匹配(比测斜管略大)。由于 在软土中钻孔易发生塌孔、缩孔等问题，需要采用泥浆钻进，条件许可时采用下套管 跟进，以保证不塌孔，确保测斜管能顺利下入孔内。 测斜管选取ABS塑料或PVC材质；测斜管外径Φ70mm，内径Φ60mm。测斜管绑扎固定在 成型钢筋笼内侧通长的主筋上，在围护结构吊装下放前绑扎完成。测斜管长度应根据 围护结构深度确定，相邻节应对接良好、紧密无缝隙， 内壁导向凹槽顺畅；相邻管接头三重防护（螺丝紧固，密封胶密封，胶带保护）， 螺丝长度不得穿透测斜管内壁；底部应采用尖端橡胶材质堵头封堵，并包裹密封。测 斜管通长应确保垂直，避免纵向扭转。
8
3 测斜管埋设-桩体深层水平位移埋设
测斜管与钢筋笼牢固绑扎，绑扎间距不宜大于1.5m；管底宜与钢筋笼底部持平 或略短于钢筋笼（管底不超出钢筋笼）。测斜管顶部外套钢管保护（避免剔凿 桩头浮浆造成管口损坏，且管口外露部分以便于醒目标记为宜），保护范围应 至少覆盖冠梁底标高以下20cm至冠梁顶面，并将钢管与钢筋笼焊接。测斜管放 置于围护结构迎土侧。由于围护结构冠梁顶面低于基坑迎土侧硬化地面，冠梁 顶部设置有一定高度挡墙，应保证冠梁以上测斜管的竖向铅直和稳固。测斜管 固定在挡墙内时，外露部分应高于挡墙顶部约20cm，外露部位中部以下管周宜 用水泥砂浆砌筑保护。 当围护结构钢筋笼较长、需要分段制作且两次吊装时，测斜管应随之采取分段 处理，且分段长度与钢筋笼各段长度相一致，绑扎固定在两段钢筋笼对接的同 一主筋上。测斜管应在钢筋笼制作后且分段前完成通长连接，测斜管分段位置 应与钢筋笼分段位置保持一致，并将测斜管相邻段接头置于分段位置。分段钢 筋笼对接的同时进行测斜管的连接，对接处测斜管内导向凹槽角度 吻合，管体无缝搭接，以满足内槽连贯通顺。

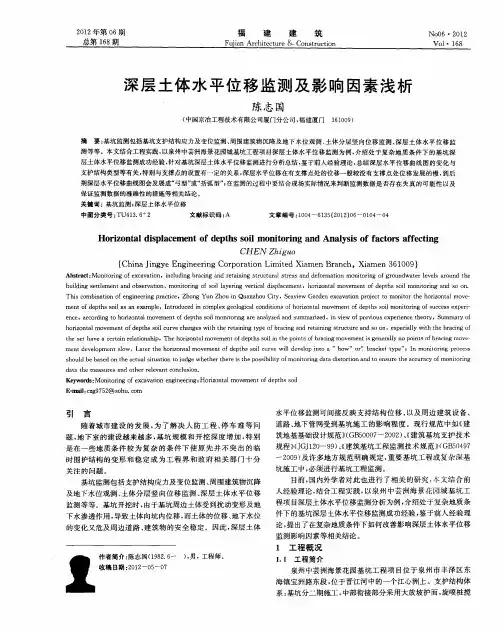

深层土体水平位移监测及影响因素浅析
（ ｈｎ ｉｇ ｅＥ ｇ＇ ｅｉｇＣ ｒ ｏ ａｉｎＬｍｉ ｄＸ ａ ｎＢ ａ ｃ ， ａ ｎ３ １ ０ ） Ｃ ｉａＪ ｙ ｎ ｉｅｒ ｏｐ ｒｔ ｉ ｔ ｉｍｅ ｒｎ ｈ Ｘｉ ｎ ｎ ｎ ｏ ｅ ｍｅ ６ ０ ９
Ａｂｔａ ｔ Ｍ ｏ ｉｏ ｉｇｏｆｅ ｃ ｖ ｔ ｎ，ｉｃｕ ｉｇｂｒｃｎ ｎ ｅａｎｎ ｔｕ ｔ ｒｌｓｒ ｓ ｎ ｅｏ ｍａｉｎ ｍ ｏ ｔｒｎｇ ｏ ｒ ｕ ｄ ｔｒｌｖ ｌ ｒ ｕ ｄ ｔｅ ｓｒ ｃ ： ｎｔ ｒｎ ｘ ａ ａ ｉ ｏ ｎ ｌ ｄｎ ａ ｉｇａ ｄ ｒｔ ｉｉｇ ｓｒ ｃ ｕ ａ ｔｅｓ ａ ｄ ｄ ｆ ｒ ｔ ｎｉ ｉ ｆｇ ｏ ｎ ｗａｅ ｅ ｅｓ ａｏ ｎ ｈ ｏ ｏ
Ｔｈｓｃ ｍｂｎ ｔ ｎ ｏ ｎ ｉｅ ｒ ｇ ｐ ａｔ ｅ Ｚ ｏ ｇ Ｙｕ ｈ ｕ ｉ ａ ｚ ｏ ｔ ，Ｓ ａ ｉ Ｇａｄ ｎ ｅ ｃｖ ｔ ｎ ｐ ｏ ｅｔｔ ｎ ｔｒｔ ｅ ｈ ｒ ｏ ｔｌ ｖ — ｉ ｏ ｉａｉ ｆ ｇｎ ｅ ｉ ｒｃｉ ， ｈ ｎ ｎ Ｚ ｏ Ｑｕ ｎ ｈ ｕＣｉ ｏ ｅ ｎ ｃ ｎ ｙ ｅ ｖｅ ｗ ｒ ｅ ｘ ａ ａ ｉ ｒ ｊｃ ｏ ｍｏ ｉ ｈ ｏ ｉ ｎ ａ ｍｏ ｅ ｏ ｏ ｚ
保 证监测数据的准确性的措施 等相关结论 。 关键词 ：基坑监 测； 深层土体水平位移 中图分类号 ： ＴＵ４ ３ ６ １ ． ＋２ 文献标识码 ： Ａ 文章编号 ：０ ４ １ ５２ １ ）６ １ ４ ４ １ ０ —６ ３ （０ ２ Ｏ 一Ｏ Ｏ 一Ｏ
Ｈｏ ｉｏ ｔ ｌｄ ｓ ａ ｅ ｎｔｏ ｅ ｈ ｏ ｌｍｏ ｉｏ ｉ ｇ ａ ｄ Ａｎ ｌ ｓｓｏ ａ ｔ ｒ ｆ ｅ ｔｎ ｒｚ ｎ ａ ｉｐｌｃ ｍｅ ｆ ｄ ｐｔ ｓｓ ｉ ｎ ｔ ｒ ｎ ｎ ａ ｙ ｉ ｆ ｆ ｃ ｏ ｓａ ｆ ｃ ｉ ｇ
浅谈基坑深层水平位移监测技术
浅谈基坑深层水平位移监测技术深层水平位移监测是指通过使用测斜仪，全面监测基坑挖掘、公路地基、坝体等工程土体内部位移变化情况，这对实时掌握工程质量、保证安全施工可发挥重要作用。
基于此，本文以某工程实例为背景，简述基坑监测中深层水平位移的监测原理以及误差分析。
标签：基坑监测;深层水平位移;测斜仪;原理;误差分析随着我国城市化进程的不断发展，深基坑工程在地铁、立体交通、人防工程、超高层建筑以及地下大型构筑物建设中越来越常见。
深层水平位移监测成为众多深大基坑施工监测工作中至关重要的监测项目。
本文主要论证测斜仪在深层水平位移监测中的应用，通过对观测原理的介绍，分析基坑深层水平位移监测时产生误差的原因及测斜管变形成因。
0概述基坑监测主要由桩（坡）顶水平位移、锚杆（索）拉力地下水位、深层水平位移及支撑轴力等几部分检测工作组成，其中深层水平位移监测工作以反映基坑变化为主要监测目的。
深层水平位移监测是一项技术性较强的测试项目，在挖掘基坑过程中，开展围护结构及其周边环境变化的监测工作，获取监测结果可在施工期间作为评价支护结构工程安全性和施工对周边环境产生影响的重要依据，同时还可及时准确地预测危害环境安全的隐患，以便针对性开展预防工作，避免事故发生。
深层水平位移监测主要使用测斜仪来监测。
测斜仪可分为四个部分：探头、导管、电缆、读数仪。
1测斜仪测斜原理测斜仪是一种伺服加速器式测斜器，主要通过对仪器与铅垂线之间倾角θ的变化值进行精准测量，并以此计算出基坑支护监测点垂直水平位移。
测斜仪以准确测定解构桩（墙）体倾斜值为主要观测方式。
测斜仪是由可以连续多点测量的滑动式仪器作为其主要构成部分，滑动式仪器由测斜管、探头和数据采集系统组成。
选用伺服加速度计作为探头的敏感元件，作为一种力平衡式伺服系统，在重力影响下，其可以将传感器探头和地球重心方向产生的倾斜角θ为基础，向铅垂做出一个角度的摆动，并通过高灵敏度换能器转换为一个信号，待完成信号分析后，监测点水平位移值ΔXi会直接计算出来，并显示于液晶屏。

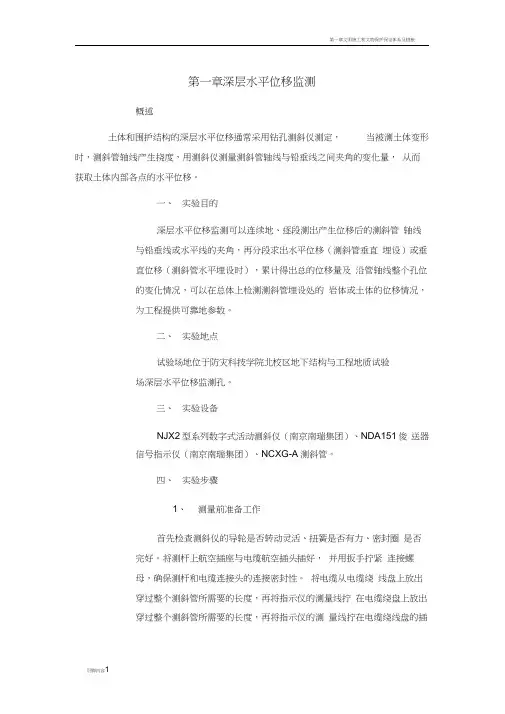

第一章深层水平位移监测
第一章深层水平位移监测概述土体和围护结构的深层水平位移通常采用钻孔测斜仪测定，当被测土体变形时，测斜管轴线产生挠度，用测斜仪测量测斜管轴线与铅垂线之间夹角的变化量，从而获取土体内部各点的水平位移。
一、实验目的深层水平位移监测可以连续地、逐段测出产生位移后的测斜管轴线与铅垂线或水平线的夹角，再分段求出水平位移（测斜管垂直埋设）或垂直位移（测斜管水平埋设时），累计得出总的位移量及沿管轴线整个孔位的变化情况，可以在总体上检测测斜管埋设处的岩体或土体的位移情况，为工程提供可靠地参数。
二、实验地点试验场地位于防灾科技学院北校区地下结构与工程地质试验场深层水平位移监测孔。
三、实验设备NJX2型系列数字式活动测斜仪（南京南瑞集团）、NDA151俊送器信号指示仪（南京南瑞集团）、NCXG-A测斜管。
四、实验步骤1、测量前准备工作首先检查测斜仪的导轮是否转动灵活、扭簧是否有力、密封圈是否完好。
将测杆上航空插座与电缆航空插头插好，并用扳手拧紧连接螺母，确保测杆和电缆连接头的连接密封性。
将电缆从电缆绕线盘上放出穿过整个测斜管所需要的长度，再将指示仪的测量线拧在电缆绕盘上放出穿过整个测斜管所需要的长度，再将指示仪的测量线拧在电缆绕线盘的插座上。
打开指示仪，进入主菜单界面按“测量”键，打开指示仪，选用-2.500~2.500V档进行测量。
NJX2-V型活动测斜仪探头专用于垂直测空的测量。
2、将测斜仪测头大致保持垂直，检查指示仪指示是否稳定，示值应“ +”向增大。
当测斜仪后导轮相对前导轮右偏时,示值应“一一”向增大3、在墩台上设置有测绘标的测斜管口处作为基点开始进行测量。
按照以下步骤完成:（1）将测头导轮卡在侧斜管的导槽内，轻轻将测头放入测斜管内，慢慢放松电缆，使测头下到孔底。
快到孔底时，为避免与测头造成大的冲击，应减慢放电缆的速度。
使测头在孔底停止5分钟以上，以便传感器及电缆温度稳定。
（2）将测头拉起至设定的测量深度为测读起点，每0.5米测量一个数据。
基坑深层水平位移监测方案
基坑深层水平位移监测方案1概述深层水平位移主要用于运动，如可能产生在不稳固的边坡（滑坡）或挖土工程周围的测向运动等，也可以用来监测软土地基处理，堤坝，芯墙稳定性，钻孔设置的偏差,打桩引起的土体位移,以及回填筑堤和地下工程的土体沉陷,也可用于沿海、江边重力存放物场的土层变化等。
2 仪器设备测斜仪（一般测斜仪由探头、电缆、数据采集仪(读数仪)组成。
探头的传感器型式有伺服加速度计式、电阻应变片式、钢弦式、差动电阻式等多种型式，目前使用最多的是伺服加速度式。
国有航天部33 所生产的CX 系列，国外有美国SINCO 公司的数字测斜仪，瑞士的PRIVEC 等）壁有导槽的测斜管（测斜管道由以下几部分组成：测斜管、连接管、管座、管盖。
测斜管是用聚氯乙烯、ABS 塑料、铝合金等材料制成，管有互成90 度四个导向槽，国产塑料测斜管尺寸多为：径Φ58mm，径Φ70mm、长度分2m，3m，4m 三种。
塑料连接管多采用市场上出售的聚氯乙烯塑料管制成，还可用软的万能接头相连。
连接管的尺寸为径Φ70mm，外径Φ82mm，长度分300，400mm 两种。
在管壁的两端铣制有滑动槽各4 条或仅一端铣制滑动槽4 条，各槽相隔90 度。
管座位于测斜管底端，与管外径匹配，防止泥砂从管底端进入管的一个安全护盖。
管盖用于保护测斜管管口，防止杂物从管口掉入管影响正常观测工作也由聚氯乙烯制成，其外形尺寸同管座。
）3监测仪器工作原理测斜仪的工作原理是测量测斜管轴线与铅垂线之间的夹角变化量,从而计算出土层各点的水平位移大小。
通常在坝埋设一垂直并互成90°四个导槽的管子,当管子受力发生变形时,将测斜仪探头放入测斜管导槽,逐段(一般50cm 一个测点) 量测变形后管子的轴线与垂直线之间的夹角θi ,并按测点的分段长度,分别求出不同高程处的水平位移增量Δdi ,即Δdi = Lsinθi(1)由测斜管底部测点开始逐段累加,可得任一高程处的实际位移,即bi = ΣΔdi(2)而管口累积水平位移为:B = ΣΔdi(3)式中Δdi 为量测段的水平位移增量;L 为量测点的分段长度,一般常取015m ;θi 为量测段管轴线与铅垂线的夹角;bi 为自固定点的管底端以上i 点处水平位移;B 为管口在该次观测时的水平位移;n 为测斜孔分段数目,n = H/ 015 ,H 为孔深。
浅谈基坑深层土体水平位移监测控制要点
浅谈基坑深层土体水平位移监测控制要点在建筑工程基坑开挖施工中，深层土体的水平位移监测至关重要，通过水平位移监测可以准确了解到不同深度的土体变形情况及趋势、基坑周围环境是否安全稳定，从而为工程施工提供多一层保障和必要的数据信息。
文章通过对深层土体水平位移监测的布局、监测方法、操作流程以及异常情况应对措施进行分析，旨在进一步提高位移监测对基坑支护的预警功能。
标签：基坑开挖；水平位移；要点监测前言在对基坑进行挖掘之前，基坑中的土层还保持原有的平衡状态，一旦开始挖掘基坑，那么基坑中的土层原有的平衡状态就会被破坏掉，其土层之间的压力也会随即发生改变，严重的情况会造成土体与支护结构之间产生相对形变。
造成上述的形变的原因有很多种，这些因素主要集中在基坑内的土质状况、土层挖掘的先后顺序、基坑的挖掘深度以及基坑周围的环境等[1]。
在对基坑挖掘的过程中，除了会出现上述的形变之外，还有伴随着地面不同程度的下沉情况的发生，地面下降的程度与其离基坑的距离成线性关系，土层离基坑越近发生下沉的程度越厉害，相反土层离基坑越远，发生下沉的程度越弱。
如果土层发生下沉，这也会对土层旁边的建筑物以及地埋管道产生相应的影响，因此，需要通过及时的监测，提前预判出发生沉陷的部位，并且及时的采取措施进行防范事故的发生。
1 监测布局1.1 土体深层水平位移监测点布置在基坑的周围的四个边缘设立水平位置监测点（每边至少设1个监测孔），孔深根据开挖深度和地质情况确定，从而及时的监测土层的水平位置状态[2]。
1.2 地表水平位移及沉降监测点布置在基坑的四周分别设置水平位置和沉降程度的观测点，上述观测点的距离间隔为15m，在施工的过程中实时的监测基坑的水平位移以及基坑的沉降程度。
2 现场监测2.1 土体深层水平位移2.1.1 PVC测斜管埋设首先根据设定选择恰当的位置，进行钻孔埋放测斜管；然后对其放置的位置进行比对，再使用較细的细沙把管口进行封闭。
在埋放斜测管时候需要注意的是两个管口之间的对接要准确，并且使用专业的胶带把对接处进行封紧。
基坑监测深层水平位移注意事项
基坑监测深层水平位移注意事项
基坑监测深层水平位移是在基坑施工过程中非常重要的一项工作，它直接关系到基坑周边建筑物和地下管线的安全。
在进行基坑监测深层水平位移时，需要注意以下几个方面：
1. 监测点的设置，监测点的设置应该覆盖整个基坑范围，尤其是在基坑周边可能受到影响的建筑物和管线附近。
监测点的设置应该考虑到地质条件、建筑物结构、地下管线等因素，确保监测点的布设合理、全面。
2. 监测方法选择，基坑监测深层水平位移的常用方法包括全站仪法、GPS定位法、测斜仪法等。
在选择监测方法时，需要根据具体的工程情况和监测要求进行合理选择，确保监测数据的准确性和可靠性。
3. 监测频率，监测频率应根据基坑施工的具体情况和周边建筑物、地下管线的敏感程度进行合理确定。
一般情况下，基坑监测深层水平位移的频率不应低于施工周期的一半，以及在重大施工工序前后、降雨、地震等自然灾害前后进行加密监测。
4. 数据分析与处理，监测数据的分析与处理是基坑监测工作中至关重要的一环。
监测数据的分析应该及时、准确，对于异常数据应该及时报警并采取相应的措施，确保基坑施工过程中的安全。
5. 监测报告编制，监测报告是基坑监测工作的总结与反馈，应该包括监测数据、分析结果、异常情况处理等内容，并及时向相关部门和施工单位进行报告，为基坑施工的安全提供参考依据。
总的来说，基坑监测深层水平位移需要综合考虑监测点设置、监测方法选择、监测频率、数据分析与处理以及监测报告编制等多个方面，确保基坑施工过程中的安全和稳定。
深层水平位移检测项目培训ppt17页
：
3 测斜管埋设-桩体深层水平位移埋设
测斜管绑扎图
测斜管安设大样图
3 测斜管埋设-桩体深层水平位移埋设
测斜管绑扎图
测斜管绑扎图
3 测斜管埋设-土体深层水平位移埋设
钻孔要求定位准确，倾斜度小于1度，钻孔直径与测斜管匹配(比测斜管略大)。由于 在软土中钻孔易发生塌孔、缩孔等问题，需要采用泥浆钻进，条件许可时采用下套管 跟进，以保证不塌孔，确保测斜管能顺利下入孔内。 测斜管选取ABS塑料或PVC材质；测斜管外径Φ70mm，内径Φ60mm。测斜管绑扎固定在 成型钢筋笼内侧通长的主筋上，在围护结构吊装下放前绑扎完成。测斜管长度应根据 围护结构深度确定，相邻节应对接良好、紧密无缝隙， 内壁导向凹槽顺畅；相邻管接头三重防护（螺丝紧固，密封胶密封，胶带保护）， 螺丝长度不得穿透测斜管内壁；底部应采用尖端橡胶材质堵头封堵，并包裹密封。测 斜管通长应确保垂直，避免纵向扭转。
4 观测方法
测斜仪探头必须经过率定，数据采集仪、电缆等应预先检查合格。应同一个人， 同一仪器观测同一测斜孔，且应将电缆放置在同一槽口处观测。每次观测时，应先将 探头放入孔中一段时间，以消除温差影响（特别是在夏天和冬天）。应从管道自下而 上进行，一般每隔 50cm 为一个测点，同一方向的观测应正反测试，将 测点的误差 控制在规定范围之内。保证每次提拉时严格对准电缆标尺或标记。同一轴线正反向读 数偏差不得大于规定要求，偏差过大时应进行复测，仍过大时应 寻找原因并及时纠 正。观测时及时做好记录或储存好数据，检查合格后方可收线，否则要分析原因并及 时纠正。观测时应同时测量测斜管孔口高程。
深层水平位移测点
测斜仪
2 工作原理
在土体或桩体中预埋一根能随土体或桩体协调变形的测斜管，首先，必须 设定好基准点，围护桩桩体变形观测的基准点一般设在测斜管的底部。当土体 或桩体发生变形后，整个测斜管随之产生倾斜。将测斜探头放入测斜管底部， 提升电缆使测斜探头沿测斜管导槽滑动，自下而上每隔0.5m距离逐点量测每个 测点相对于铅重线的偏斜。当被测土体或桩体产生变形时，测斜管轴线产生挠 度，用测斜仪确定测斜管轴线各段的倾角，便可计算出桩体的水平位移。设基 准点为O点，坐标为（X0，Y0），测斜管轴线各测点的平面坐标由下列两式确 定：
高边坡的施工监测(专家评审)
3.4 高边坡的施工监测1、高挖方边坡位移监测，深层位移监测主要利用测斜管测斜，在土体挖方前三到五天埋设完毕，在土体中埋设测斜管首先要在监测位置用XY-1型钻机成孔至监测深度，然后将专用的测斜钙塑管逐节连接后放入孔中，在放置测斜管过程中应注意测斜管的导槽方向与岩土位移方向（边坡临空侧）一致，并且在放入测斜管后用砂子在管子与孔的间隙中填满。
埋置到设计标高。
埋设完毕后，切实做好管口的保护措施，沿孔口用砖砌成小保护井，井口略高于孔口，边长为20~40cm，并将各点的位置告知业主、监理和施工班组，做好监测点的保护工作。
几天后岩土体稳定后，可测取各深度的初始坐标，位移值置为零，以后随施工进展测取各深度的坐标值，减去初始坐标，即为该孔的深层土体位移值。
另外，在边坡平台上设置沉降位移钉（1m左右长的ϕ25钢筋置入边坡平台上，顶端磨平，采用油漆涂抹，周围采用20cm×20cm的砼固定成桩），利用全站仪测取沉降位移钉的坐标变化，以便及时对边坡坡面位移及沉降进行有效监控。
2、框架锚索的监测边坡采用GMS-T型锚索测力计对部分锚索预应力损失情况作长期监测，及时反馈信息。
GMS-T型钢弦式锚索测力计是精密仪器，搬运时应轻拿轻放，安装过程中要注意对信号电缆的保护，不得用力拖拽电缆，以免电缆从锚索测力计中拉出或拉断使锚索测力计失效。
锚垫板中心孔径必须小于或等于锚索测力计下垫板内环直径，锚垫板外端面有效直径必须大于锚索测力计下垫板内环直径，使锚索测力计的底平面全面积地坐在锚垫板的端面上。
锚电板外表面必须平整（不平整度小于0.1）、洁净。
造孔后孔口构筑框架梁，合适的锚垫板就位于框架梁上，要求锚垫板的端面必须与穿索孔轴线垂直，其不垂直度要求小于5度。
框架梁砼固结后，其抗压强度不低于30Mpa。
锚索下到孔内，内锚固段砂浆固结后，把锚索测力计套入锚索坐到锚垫板上，调整锚索测力计的位置，使其中心与锚索轴心对正重合。
测力计承载垫板的上、下端面绝对不得倒置，把工作锚板安装到测力计的端面上，再安装限位板、千斤顶等。
围护桩墙深层水平位移测点布设与量测方法
任务二围护桩墙深层水平位移测点布设与量测方法
1 量测仪器
测斜仪
2 测点布设
围护桩体测斜孔布设原则和围护桩顶垂直位移测点布设原则一致，并与之一一对应，紧靠桩顶位移监测点。
深层水平位移监测孔宜布置在基坑边坡、围护墙周边的中心处及代表性的部位，数量和间距视具体情况而定，但每边至少应设1个监测孔。
3 埋设方法
测斜管埋设分绑扎埋设和钻孔埋设两种方式。
以绑扎埋设为例，在钻孔灌注桩钢筋笼上绑扎Φ70mm测斜管，钢筋笼入孔后浇筑混凝土，见图1。
图1 围护桩体测斜管安装示意图
4 量测方法
采用全自动测斜仪进行读测，测头的高轮对准施工隔堤方向，作为测试的正方向，测斜仪探头沿测斜管垂至于测量面的导槽缓缓沉至孔底，在恒温一段时间后，自下而上以0.5m为间隔，逐段测出该方向上的位移；转换测斜仪探头180°再测一次，同一测点的误差不应超过0.1mm，并保证每次观测的测点在同一高程；在埋设初期，连续测读数次待数据稳定后，确定初始值。
同时观测临近的围护桩顶水平位移监测点的位移值，作为测斜管管口位移值。
深层水平位移计算方法：采用管口为起算点，围护桩体水平位移采用由上向下叠加推算各点的位移值。
5 监测报表
表1 围护桩墙深层水平位移监测报表
表1 围护桩墙深层水平位移监测报表。
深层水平位移监测方案.doc
珑湖湾二期边坡坡体深层水平位移监测技术要求1概述深层水平位移主要用于大地运动，如可能产生在不稳固的边坡（滑坡）或挖土工程周围的测向运动等，也可以用来监测软土地基处理，堤坝，芯墙稳定性，钻孔设置的偏差,打桩引起的土体位移,以及回填筑堤和地下工程的土体沉陷,也可用于沿海、江边重力存放物场的土层变化等。
2 仪器设备测斜仪（一般测斜仪由探头、电缆、数据采集仪(读数仪)组成。
探头的传感器型式有伺服加速度计式、电阻应变片式、钢弦式、差动电阻式等多种型式，目前使用最多的是伺服加速度式。
国内有航天部33 所生产的CX 系列，国外有美国SINCO 公司的数字测斜仪，瑞士的PRIVEC 等）内壁有导槽的测斜管（测斜管道由以下几部分组成：测斜管、连接管、管座、管盖。
测斜管是用聚氯乙烯、ABS 塑料、铝合金等材料制成，管内有互成90 度四个导向槽，国产塑料测斜管尺寸多为：内径Φ58mm，径Φ70mm、长度分2m，3m，4m 三种。
塑料连接管多采用市场上出售的聚氯乙烯塑料管制成，还可用软的万能接头相连。
连接管的尺寸为内径Φ70mm，外径Φ82mm，长度分300，400mm两种。
在管壁的两端铣制有滑动槽各4 条或仅一端铣制滑动槽4 条，各槽相隔90 度。
管座位于测斜管底端，与管外径匹配，防止泥砂从管底端进入管内的一个安全护盖。
管盖用于保护测斜管管口，防止杂物从管口掉入管内影响正常观测工作也由聚氯乙烯制成，其外形尺寸同管座。
）3监测仪器工作原理测斜仪的工作原理是测量测斜管轴线与铅垂线之间的夹角变化量,从而计算出土层各点的水平位移大小。
通常在坝内埋设一垂直并互成90°四个导槽的管子,当管子受力发生变形时,将测斜仪探头放入测斜管导槽内,逐段(一般50cm 一个测点) 量测变形后管子的轴线与垂直线之间的夹角θi ,并按测点的分段长度,分别求出不同高程处的水平位移增量Δdi ,即Δdi = Lsinθi(1)由测斜管底部测点开始逐段累加,可得任一高程处的实际位移,即bi = ΣΔdi(2)而管口累积水平位移为:B = ΣΔdi(3)式中Δdi 为量测段内的水平位移增量;L 为量测点的分段长度,一般常取015m ;θi为量测段内管轴线与铅垂线的夹角;bi 为自固定点的管底端以上i点处水平位移;B 为管口在该次观测时的水平位移;n 为测斜孔分段数目,n = H/ 015 ,H 为孔深。
深层水平位移监测实施细则
测量专业作业指导书深层水平位移监测实施细则文件编号：版本号：D/0分发号：编制：批准：生效日期：深层水平位移监测实施细则1. 检测目的随时掌握护坡桩、边坡的位移、变形情况，以便及时发现问题，更改设计和施工中的不足，为下一步安全施工作准备，确保基坑安全开挖，做到信息化施工。
2. 检测依据2.1《建筑基坑工程监测技术规范》（GB50497—2009）；2.2《建筑基坑支护技术规程》(JGJ 120-2012)。
3．主要仪器设备3.1测斜仪CX-3C3.2 PVC测斜管。
4．仪器设备参数4.1 探头尺寸：CX-3C：长780mm、直径φ28mm，导轮间距：500mm；4.2测量精度：±0.01mm/500mm，分辨率±4秒；4.3系统精度:±4mm/30m；4.4数字量显示: 5位;记录方式:自动采集；4.5角度测量范围：0°～±15°；5. 检测条件5.1 测试深度最大1000m;水压10Mp5.2工作电压：内置可充锂电池组+7.2V；5.3工作温度：-10℃～+60℃。
6.测斜管的埋设6.1钻ф90～ф110的垂直钻孔，垂直度≤2％。
6.2测斜管长度有2种规格4m、2m，外径ф70，接头处ф80，高要求场合可选用ABS管式铝合金管。
6.3 PVC测斜管接头处，用长8mm，直径ф3的自攻螺丝牢固上紧，孔底部必须用盖子盖好，上4个螺丝，孔口也需上保护盖。
6.4 PVC测斜管有4个内槽，每个内槽相隔90度。
安装时将其中1个内槽对准基坑方向，或地基边坡的需要监测的位移方向。
6.5 PVC测斜管与钻孔间隙部位用中砂加清水慢慢回填，慢慢加砂的同时，倒入适量的清水。
注意一定要用中砂将间隙部位回填密实。
否则，影响测试数据。
6.6 PVC测斜管在下的过程中，可向管内倒入清水，以减少浮力，更容易安装到底。
6.7 PVC测斜管孔口一般露出地面20cm～50cm左右。
深层水平位移观测检测报告
深层水平位移观测检测报告尊敬的领导：一、观测背景本次观测检测主要是针对地区可能存在的深层水平位移进行的。
该地区位于地震活动带附近，且有较大的地质构造活动。
由于地震活动和地质构造活动的影响，可能导致地表产生水平位移。
因此，为了确保该地区的地震安全和工程建设的安全，有必要进行深层水平位移观测检测。
二、观测方法1.选取观测点位：根据地震活动带、地质构造活动等因素，我们选取了具有代表性的观测点位。
2.建立观测网：根据选取的观测点位，我们在地面上布设了观测网，以确保观测结果的准确性和可靠性。
3.安装观测仪器：在每个观测点位上，我们安装了水平位移仪器，以实时监测地表的水平位移情况。
4.数据采集和处理：观测仪器采集到的数据通过无线传输至数据中心，进行完整性检查和数据处理，得出准确的水平位移结果。
三、观测结果通过观测仪器的数据采集和处理，我们得出了以下观测结果：1.水平位移的趋势：观测结果显示，在观测期间，地表存在一定的水平位移。
具体的位移趋势是向东北方向移动，且移动速度逐渐加快。
2.位移的时间变化：观测结果还显示，水平位移的变化并非是持续不变的，而是出现了一定的周期性变化。
经过进一步的分析，我们发现该地区存在地质构造活动的影响，导致水平位移出现了周期性的波动。
3.位移的幅度：观测结果中显示，水平位移的幅度在整个观测期间是逐渐增加的。
通过与历史观测数据的对比，我们发现该地区可能存在深层地壳运动的现象，导致了持续的水平位移。
四、结论与建议根据观测结果，我们得出以下结论：1.该地区存在一定程度的深层水平位移，且位移趋势是向东北方向移动，且移动速度逐渐加快。
2.水平位移存在一定的周期性变化，可能与地质构造活动有关。
3.水平位移的幅度逐渐增加，可能存在深层地壳运动现象。
基于以上结论，我们提出以下建议：1.进一步加强对该地区的地质构造活动的研究，以进一步了解该地区的地壳运动情况。
2.建议加强地震监测体系，提高地震预警能力，为相关区域的防灾减灾工作提供支撑。
第一章深层水平位移监测
第一章深层水平位移监测第一章深层水平位移监测概述土体和围护结构的深层水平位移通常采用钻孔测斜仪测定，当被测土体变形时，测斜管轴线产生挠度，用测斜仪测量测斜管轴线与铅垂线之间夹角的变化量，从而获取土体内部各点的水平位移。
一、实验目的深层水平位移监测可以连续地、逐段测出产生位移后的测斜管轴线与铅垂线或水平线的夹角，再分段求出水平位移（测斜管垂直埋设）或垂直位移（测斜管水平埋设时），累计得出总的位移量及沿管轴线整个孔位的变化情况，可以在总体上检测测斜管埋设处的岩体或土体的位移情况，为工程提供可靠地参数。
二、实验地点试验场地位于防灾科技学院北校区地下结构与工程地质试验场深层水平位移监测孔。
三、实验设备NJX2型系列数字式活动测斜仪（南京南瑞集团）、NDA1511变送器信号指示仪（南京南瑞集团）、NCXG-A测斜管。
四、实验步骤1、测量前准备工作首先检查测斜仪的导轮是否转动灵活、扭簧是否有力、密封圈是否完好。
将测杆上航空插座与电缆航空插头插好，并用扳手拧紧连接螺母，确保测杆和电缆连接头的连接密封性。
将电缆从电缆绕线盘上放出穿过整个测斜管所需要的长度，再将指示仪的测量线拧在电缆绕盘上放出穿过整个测斜管所需要的长度，再将指示仪的测量线拧在电缆绕线盘的插座上。
打开指示仪，进入主菜单界面按“测量”键，打开指示仪，选用-2.500~2.500V档进行测量。
NJX2-V型活动测斜仪探头专用于垂直测空的测量。
2、将测斜仪测头大致保持垂直，检查指示仪指示是否稳定，示值应“+”向增大。
当测斜仪后导轮相对前导轮右偏时，示值应“——”向增大。
3、在墩台上设置有测绘标的测斜管口处作为基点开始进行测量。
按照以下步骤完成：（1）将测头导轮卡在侧斜管的导槽内，轻轻将测头放入测斜管内，慢慢放松电缆，使测头下到孔底。
快到孔底时，为避免与测头造成大的冲击，应减慢放电缆的速度。
使测头在孔底停止5分钟以上，以便传感器及电缆温度稳定。
（2）将测头拉起至设定的测量深度为测读起点，每0.5米测量一个数据。
浅谈基坑深层土体水平位移监测控制要点
浅谈基坑深层土体水平位移监测控制要点作者：陈联坤来源：《科技创新与应用》2017年第32期摘要：在建筑工程基坑开挖施工中，深层土体的水平位移监测至关重要，通过水平位移监测可以准确了解到不同深度的土体变形情况及趋势、基坑周围环境是否安全稳定，从而为工程施工提供多一层保障和必要的数据信息。
文章通过对深层土体水平位移监测的布局、监测方法、操作流程以及异常情况应对措施进行分析，旨在进一步提高位移监测对基坑支护的预警功能。
关键词：基坑开挖；水平位移；要点监测中图分类号：TU433 文献标志码：A 文章编号：2095-2945（2017）32-0138-02前言在对基坑进行挖掘之前，基坑中的土层还保持原有的平衡状态，一旦开始挖掘基坑，那么基坑中的土层原有的平衡状态就会被破坏掉，其土层之间的压力也会随即发生改变，严重的情况会造成土体与支护结构之间产生相对形变。
造成上述的形变的原因有很多种，这些因素主要集中在基坑内的土质状况、土层挖掘的先后顺序、基坑的挖掘深度以及基坑周围的环境等[1]。
在对基坑挖掘的过程中，除了会出现上述的形变之外，还有伴随着地面不同程度的下沉情况的发生，地面下降的程度与其离基坑的距离成线性关系，土层离基坑越近发生下沉的程度越厉害，相反土层离基坑越远，发生下沉的程度越弱。
如果土层发生下沉，这也会对土层旁边的建筑物以及地埋管道产生相应的影响，因此，需要通过及时的监测，提前预判出发生沉陷的部位，并且及时的采取措施进行防范事故的发生。
1 监测布局1.1 土体深层水平位移监测点布置在基坑的周围的四个边缘设立水平位置监测点（每边至少设1个监测孔），孔深根据开挖深度和地质情况确定，从而及时的监测土层的水平位置状态[2]。
1.2 地表水平位移及沉降监测点布置在基坑的四周分别设置水平位置和沉降程度的观测点，上述观测点的距离间隔为15m，在施工的过程中实时的监测基坑的水平位移以及基坑的沉降程度。
2.1 土体深层水平位移2.1.1 PVC测斜管埋设首先根据设定选择恰当的位置，进行钻孔埋放测斜管；然后对其放置的位置进行比对，再使用较细的细沙把管口进行封闭。
基坑水平位移-沉降监测与深层水平位移(测斜孔)监测的关联性
基坑水平位移\沉降监测与深层水平位移(测斜孔)监测的关联性【摘要】现在，大型建筑物越来越多,基坑开挖的深度和规模也越来越大。
为保证深基坑开挖的安全,以及为基坑支护方案的选取提供基础资料,必须对基坑进行变形监测。
在基坑变形监测中，位移、沉降量是直接反映基坑变形的物理量，其准确性也是直接正确反映出建筑安全稳定性。
本文详细介绍了基坑水平位移、沉降的监测和深层水平位移监测方法及注意事项，同时还说明三者的相互关系。
【关键词】基坑水平位移沉降深层水平位移一、前言：随着经济建设的不断发展，全国各地兴建了大量的水工建筑物，工业与交通建筑物，高大建筑物以及开发地下资源而兴建的工程设施。
在建筑施工过程中，由于很多因素影响，会导致建筑变形。
因此，基坑开挖后要进行水平位移、沉降监测。
二、建筑产生变形的原因工程建筑物产生变形的原因有很多种，最主要的原因是两个方面，一是自然条件及其变化，即建筑物地基的工程地质、水文地质、土的物理性质、大气温度和风力等因素引起。
例如，同一建筑物由于基础的地质条件不同，引起的建筑物不均匀沉降，使其发生倾斜或裂缝。
二是建筑物自身原因，即建筑物本身的荷载、结构、形式、及动荷载的作用。
此外，勘测、设计、施工质量及运营管理工作的不合理也会引起建筑物的变形。
三、基坑水平位移、沉降监测的监测方法（一）基坑水平位移检测方法1、基坑水平位移主要是基坑壁水平位移，其测定时主要测定基坑围护结构桩墙顶水平位移与桩墙深层挠曲。
基坑壁水平位移观测的精度应根据基坑支护结构类型、基坑形状、大小和深度、周边建筑及设施的重要程度、工程地质与水文地质条件和设计变形警报预估值等因素综合确定。
基坑壁水平位移观测可根据现场条件使用视准线法、测小角法、前方交会法或极坐标法，并宜同时使用测斜仪或钢筋计、轴力计等进行观测。
2、当使用视准线法、测小角法、前方会交法或极坐标测定基坑水平位移时应该符合下列规定：（1）基坑壁水平位移观测点应沿基坑周边桩墙顶每隔10~15m布设一点。
深层水平位移监测方案
深层水平位移监测方案湖湾二期边坡坡体深层水平位移监测技术要求概述：深层水平位移主要用于监测大地运动，如可能在不稳固的边坡（滑坡）或挖土工程周围产生的测向运动等。
此外，它还可以用于监测软土地基处理、堤坝、芯墙稳定性、钻孔设置的偏差、打桩引起的土体位移，以及回填筑堤和地下工程的土体沉陷，也可用于沿海、江边重力存放物场的土层变化等。
仪器设备：测斜仪是一种由探头、电缆和数据采集仪（读数仪）组成的仪器。
探头的传感器型式有伺服加速度计式、电阻应变片式、钢弦式、差动电阻式等多种型式，目前使用最多的是伺服加速度式。
国内有航天部33所生产的CX系列，国外有___的数字测斜仪，瑞士的PRIVEC等。
内壁有导槽的测斜管是由测斜管、连接管、管座和管盖等几部分组成。
测斜管是用聚氯乙烯、ABS塑料、铝合金等材料制成，管内有互成90度四个导向槽。
国产塑料测斜管尺寸多为：内径Φ58mm，径Φ70mm，长度分2m，3m，4m三种。
连接管的尺寸为内径Φ70mm，外径Φ82mm，长度分300，400mm两种。
在管壁的两端铣制有滑动槽各4条或仅一端铣制滑动槽4条，各槽相隔90度。
管座位于测斜管底端，与管外径匹配，防止泥砂从管底端进入管内的一个安全护盖。
管盖用于保护测斜管管口，防止杂物从管口掉入管内影响正常观测工作。
监测仪器工作原理：测斜仪的工作原理是测量测斜管轴线与铅垂线之间的夹角变化量，从而计算出土层各点的水平位移大小。
通常在坝内埋设一垂直并互成90°四个导槽的管子，当管子受力发生变形时，将测斜仪探头放入测斜管导槽内，逐段（一般50cm一个测点）量测变形后管子的轴线与垂直线之间的夹角θi，并按测点的分段长度，分别求出不同高程处的水平位移增量Δdi，即Δdi= Lsinθi（1）。
由测斜管底部测点开始逐段累加，可得任一高程处的实际位移，即bi = ΣΔdi（2）。
而管口累积水平位移为B = ΣΔdi（3）。
式中Δdi为量测段内的水平位移增量；L为量测点的分段长度，一般常取0.15m；θi为量测段内管轴线与铅垂线的夹角；bi为自固定点的管底端以上i点处水平位移；B为管口累积水平位移。
深层水平位移观测检测报告
深层水平位移观测检测报告深层水平位移观测检测报告xx-20xx-00xx xxxxxxxxxxxxxxxxxxxxxxxxxxxxxx公司二〇一三年x月声明第页共页深层水平位移试验检测报告iii目录第1章工程概况 (1)第2章检测目的 (1)第3章检测依据 (1)第4章检测设备 (2)4.1主要仪器设备 (2)4.2主要仪器设备 (2)第5章检测等级 (2)第6章仪器工作原理及方法 (3)6.1仪器工作原理 (3)6.2仪器使用方法 (4)第7章检测数据处理 (5)第8章检测结论及建议 (11)第1章工程概况受xxxxxxxxxxxxxxx的委托，xxxxxxxxxx承担了深层水平位移参数的检测任务。
由于深层水平位移属于长期观测项目，在征得xxxx的情况下，采用现场模拟的方式进行。
2013年9月5日选择公司xxxx 旁一处空地来模拟滑坡体的深层水平位移，该滑坡体命名为A 滑坡体，在A滑坡进行深层水平位移检测。
第2章检测目的1、使试验检测人员了解地表沉降的测试过程。
2、通过地表沉降观测参数检测，评定公司检测人员是否具备检测深层水平位移的数的检测能力。
第3章检测依据1、《工程测量规范》（GB 50026-2007）；2、《建筑变形测量规范》（JGJ 8-2007）；3、《大坝观测仪器测斜仪》（SL 362-2006）。
第4章检测设备4.1主要仪器设备本次观测采用的仪器设备见表4.1，表4.1 检测主要仪器、设备表4.2主要仪器设备桥梁检测时气温：xxxxxxxxxx，天气：晴。
在整个外业工作期间，检测设备均在检定有效期内，运行正常。
第5章检测等级由于本次模拟的A滑坡体模拟为普通滑坡体，根据《工程测量规范》（GB50026-2007）第10.1.3之规定，本项目为四等变形监测等级进行观测。
四等变形监测的等级划分及精度指标和其适用范围见表5.1。
表5.1 四级变形测量的级别、精度指标及其适用范围第6章仪器工作原理及方法6.1仪器工作原理滑动式测斜仪及其导轮是沿着测斜导管的导槽沉降或提升。
深层侧向位移监测
深层侧向位移监测第三讲深层侧向位移监测一、监测内容围护墙体和土体的深层侧向位移，目前围护墙体内测斜一般用在地下连续墙、混凝土灌注桩、水泥土搅拌桩、型钢水泥土复合搅拌桩等围护形式上。
深层侧向位移监测为重力式、板式围护体系一、二级监测等级必测项目，重力式、板式围护体系三级监测等级选测项目。
二、仪器、设备简介1测斜仪用途及原理测斜仪是种能有效且精确地测量深层水平位移的工程监测仪器。
应用其工作原理可以监测土体、临时或永久性地下结构(如桩、连续墙、沉井等)的深层水平位移。
测斜仪分为固定式和活动式两种。
固定式是将测头固定埋设在结构物内部的固定点上；活动式即先埋设带导槽的测斜管，间隔一定时间将测头放入管内沿导槽滑动测定斜度变化，计算水平位移。
2分类及特点活动式测斜仪按测头传感器不同，可细分为滑动电阻式、电阻应变片式、钢弦式及伺服加速度计式四种。
上海地区用得较多的是电阻应变片式和伺服加速度计式测斜仪，电阻应变片式测斜仪优点是产品价格便宜，缺点是量程有限，耐用时间不长；伺服加速度计式测斜仪优点是精度高、量程大和可靠性好等，缺点是伺服加速度计抗震性能较差，当测头受到冲击或受到横向振动时，传感器容易损坏。
3测斜仪的组成测斜仪由以下四大部分组成：1) 探头：装有重力式测斜传感器。
2) 测读仪：测读仪是二次仪表，需和测头配套使用，其测量范围、精度和灵敏度，根据工程需要而定。
3）电缆：连接探头和测读仪的电缆起向探头供给电源和给测读仪传递监测信号的作用，同时也起到收放探头和测量探头所在测点与孔口距离。
4)测斜管：测斜管一般由塑料管或铝合金管制成。
常用直径为50～75mm，长度每节2～4m.管口接头有固定式和伸缩式两种，测斜管内有两对相互垂直的纵向导槽。
测量时，测头导轮在导槽内可上下自由滑动。
三、测斜管安装l 测斜孔的布设原则1)布置在基坑平面上挠曲计算值最大的位置，如悬臂式结构的长边中心，设置水平支撑结构的两道支撑之间。
孔与孔之间布置间距宜为20～50m，每侧边至少布置1个监测点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6
（1）埋设测斜管
采用φ108cm钻头的工程钻探机在边坡水平变形典型部位钻孔，为了使管子顺利地安装到位一般都比安装深度深一些，它的原则是每10米多钻深0.5米，钻头钻到预定位置（边坡稳定处）后，需把泵接到清水里向下灌清水，直至泥浆水变成清混水为止，提钻后立即安装，采用4米/根的孔径为φ70mm测斜导管（PVC测斜管），管子采用插入连接法进行连接，首先拿起一根测斜管，在没有外接头的一端套上底盖，用三只M4×10自攻螺钉拧紧，（这是每孔最下面的一节管子）就可向孔内下管子，下一节向外用三只M4×10自攻螺钉把它固定好，才算该接头连接完毕，按此方法一直连接到设计的长度，管子安装到位后，需要调正方向然后回填，调正方向的要求是，管子内壁上有两对凹槽，首先把孔口以上那节测斜管上的外接头拿掉（松开三只螺钉就可以拿掉）才能看清管内的凹槽，需要把管内的一对凹槽垂直于测量面（边坡位移方向），转动管子即可，转动前先把管子向上提起后再转动对准，对准后把管子压到位，方向调正盖上盖子，拧好螺钉回填，在测斜导管与孔壁间填砂并冲压密实，并固定好测斜导管。
表5.1 四级变形测量的级别、精度指标及其适用范围
变形测量级别
水平位移监测
主要使用范围
变形观测点的点位中误差（mm）
四等
12.0
观测精度要求较低的建（构）筑物、普通滑坡体监测、中小型桥梁
仪器工作原理及方法
1
滑动式测斜仪及其导轮是沿着测斜导管的导槽沉降或提升。测斜仪内部传感器可以敏感在每一深度处的倾斜角度。输出一个电压信号，在读数仪的显示器上显示出来，它输出的信号是以测斜导管导槽为方向基准，在某一深度处，测头上下导轮标准间距L上的倾斜角的函数，该信号可以换算成水平位移。
①—②将偏值K0消去，得：
Uout1— Uout2=2K1gsinθ………………………………③
从测斜原理示意图1可以看出：
sinθ =
其中Δi为水平位移（m m）
L为导轮间距500mm
θ为倾斜角
综合上式可得： Δi = ×L
=（Uout1—Uout2）×10-1（mm）……………④
即：Δi = （Uout1—Uout2）×10-1（mm）
当测斜仪与垂直线存在一倾角θ时，则它就输出一个电压信号。
Uout1= K0+ K1gsinθ……………………………①
式中K0为测斜仪偏值；
K1为测斜仪电压标定因数2.5V/g；
g为重力加速度。
为了消除K0的影响，将测头调转180°，在该点上进行第二次测量得：
Uout2= K0—K1gsinθ………………………………②
检测目的
1、使试验检测人员了解地表沉降的测试过程。
2、通过地表沉降观测参数检测，评定公司检测人员是否具备检测深层水平位移的数的检测能力。
检测依据
1、《工程测量规范》（GB 50026-2007）；
2、《建筑变形测量规范》（JGJ 8-2016
3、《建筑边坡工程技术规范（GB50330-2013）
主要仪器设备
本次观测采用的仪器设备见表4.1，
表4.1 检测主要仪器、设备表
序号
仪器名称
生产厂商
型号
精度
新旧程度
数量Байду номын сангаас
1
自动测斜仪
任丘市京联测斜仪厂
RSM-INCX
0.01mm/500mm
100%
1台
2
测斜管
/
φ70
100%
2节
3
计算机
检测等级
由于本次模拟的A滑坡体模拟为普通滑坡体，根据《工程测量规范》（GB50026-2007）第10.1.3之规定，本项目为四等变形监测等级进行观测。四等变形监测的等级划分及精度指标和其适用范围见表5.1。
深层水平位移观测
检测报告
宜昌永祥建设工程质量检测有限公司
2017年1月
委托单位：
检测单位：
资质证书等级：
资质证书编号：
计算证书编号：
报告编写人：
报告审核人;
报告批准人：
主要检测人员：
声 明
1.本检测报告为社会提供公证数据。
2.报告无“宜昌永祥建设工程质量检测有限公司检测专用章”，无效。
3.复印报告未重新加盖“宜昌永祥建设工程质量检测有限公司检测专用章”，无效。
（2）观测
将测头导轮卡置在测斜管的导槽内，将测头放入测斜管中，放松电缆，使测头滑至孔底。测头在孔底停置5分钟，以便在孔内温度稳定。
将测头拉起至最近深度标志为测读起点，每0.5m测一个数，利用电缆标志测读，使测头升至测斜管顶端为止。每次测读时都应将电缆标志对准，以防读数不准确。将测头旋转180°，重新放入测斜管中，重复上述相同步骤为1个测回，初次值应测4个测回，以后每次观测测试2个测回。
检测数据处理
观测时，测孔第一次测读的值为“初测值”，以后每日的测值与“初测值”的差数确定水平位移的变化，称为变化值（变化值=测值-初测值），观测水平位移时从导管的一端开始，将变化值代数和累加到测斜管的另一点，其计算结果即为这一点相对测斜管的一个端点的水平位移位置。横向水平位移具体观测数据见表6.1.7~表6.1.12.，纵向水平位移数据汇总见表6.1.13，横向水平位移数据汇总见表6.1.14，测点水平位移~深度关系见图6.1.1~图6.
4.检测报告无编写人、审核人、批准人签字，无效。
5.涂改的报告、换页的报告、无骑缝章的报告，无效。
6.对报告若有异议或服务质量存在问题，应于收到报告之日起15日内向公司提出。
7.报告所及内容和结果仅对检测项目负责。
检测单位：宜昌永祥建设工程质量检测有限公司
地址
联系人：
电话：
工程概况
受xxxxxxxxxxxxxxx的委托，xxxxxxxxxx承担了深层水平位移参数的检测任务。由于深层水平位移属于长期观测项目，在征得xxxx的情况下，采用现场模拟的方式进行。2013年9月5日选择公司xxxx旁一处空地来模拟滑坡体的深层水平位移，该滑坡体命名为A滑坡体，在A滑坡进行深层水平位移检测。
