海湾报警设备接线图
海湾消防模块安装接线示意图(整理齐全)
海湾100B声光报警器安装接线示意图HX-100B声光报警器是海湾报警系统最为常用的一个产品，今天海湾消防设备工程师将为大家讲解海湾100B声光报警器安装示意图和接线示意图。
海湾100B火灾声光警报器外形示意图如图2-19：HX-100B火灾声光警报器采用壁挂式安装，在普通高度空间下，以距顶棚0.2m处为宜。
火灾声光警报器接线端子示意图如图2-20：其中：Z1、Z2：与火灾报警控制器信号二总线连接的端子，对于HX-100A型火灾声光警报器，此端子无效D1、D2：与DC24V电源线连接的端子，无极性S1、G：外控输入端子可以利用手动火灾报警按钮的无源常开触点直接控制编码型的火灾声光警报器启动，系统接线示意图如图2-21：布线要求：信号二总线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV线，截面积≥1.5mm2；S1、G采用阻燃RV线，截面积≥0.5mm2。
HX-100B/T火灾声光警报器信号总线和电源线与警报器底壳端子连接处应做密封处理（这种方式中，消火栓按钮按下，O、G端输出DC24V电源，可直接控制消防泵的启动，泵运行后，泵控制箱上的无源动作触点信号通过I、G端返回按钮，可以点亮按钮上的绿色回答指示灯。
当设备启动电流大于100mA时，应通过GST-LD-8302切换模块进行转换，通过GST-LD-8302转换直接启泵方式应用示意图如图2-14所示：海湾消防按钮接线及应用示意图海湾报警之家 / 2012-10-16海湾报警之家工程师本节将为大家讲解海湾消防按钮的接线示意图，海湾消防报警按钮常用型号有：J-SAM-GST9121和J-SAM-GST9122两种。
一、J-SAM-GST9121海湾消防按钮接线示意图手动火灾报警按钮外接端子示意图如图2- 7。
其中：Z1、Z2：无极性信号二总线接线端子。
K1、K2：额定DC30V/100mA无源常开输出端子，当报警按钮按下时，输出触点闭合信号，可直接控制外部设备。
常用海湾消防模块接线图
常用海湾消防模块接线图一、GST-LD-8319输入模块对外接线端子图如图1-33：图中端子说明如下：Z1、Z2：接控制器二总线，无极性D1、D2：接直流24V，无极性O-、O+：输出，有极性GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必须接GST-LD-8320或GST-LD-8320A终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统构成图如图1-34：当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图1-35：二、GST-LD-8300输入模块本模块的外形及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意如图2-29其中：Z1、Z2：与控制器信号二总线连接的端子I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方法如图2-30所示。
模块输入设定参数设为常开检线。
模块与具有常闭无源触点的现场设备连接方法如图2-31所示，模块输入设定参数设为常闭检线。
三、GST-LD-8301输入输出模块GST-LD-8301模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意图如图2-32：其中：Z1、Z2：接火灾报警控制器信号二总线，无极性D1、D2：DC24V电源输入端子，无极性G、NG、V+、NO：DC24V有源输出辅助端子，出厂默认为有源输出：G和NG短接、V+和NO短接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开。
I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）COM、S-：有源输出端子，启动后输出DC24V，COM为正极、S-为负极COM、NO：无源常开输出端子模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻。

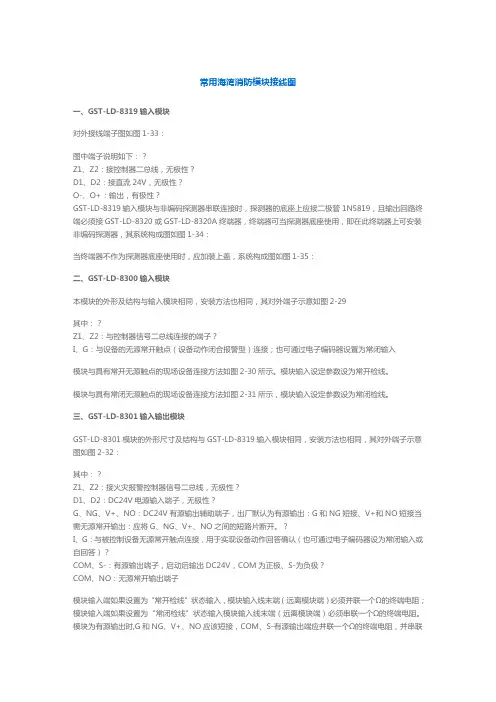

常用海湾消防模块接线图
常用海湾消防模块接线图一、GST-LD-8319输入模块对外接线端子图如图1-33：图中端子说明如下：？Z1、Z2：接控制器二总线，无极性？D1、D2：接直流24V，无极性？O-、O+：输出，有极性？GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必须接GST-LD-8320或GST-LD-8320A终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统构成图如图1-34：当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图1-35：二、GST-LD-8300输入模块本模块的外形及结构与输入模块相同，安装方法也相同，其对外端子示意如图2-29其中：？Z1、Z2：与控制器信号二总线连接的端子？I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方法如图2-30所示。
模块输入设定参数设为常开检线。
模块与具有常闭无源触点的现场设备连接方法如图2-31所示，模块输入设定参数设为常闭检线。
三、GST-LD-8301输入输出模块GST-LD-8301模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意图如图2-32：其中：？Z1、Z2：接火灾报警控制器信号二总线，无极性？D1、D2：DC24V电源输入端子，无极性？G、NG、V+、NO：DC24V有源输出辅助端子，出厂默认为有源输出：G和NG短接、V+和NO短接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开。
？I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）？COM、S-：有源输出端子，启动后输出DC24V，COM为正极、S-为负极？COM、NO：无源常开输出端子模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个Ω的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个Ω的终端电阻。
常用海湾消防模块接线图
常用海湾消防模块接线图一、GST-LD-8319输入模块对外接线端子图如图1-33：图中端子说明如下：Z1、Z2：接控制器二总线，无极性D1、D2：接直流24V，无极性O-、O+：输出，有极性GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必须接GST-LD-8320或GST-LD-8320A终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统构成图如图1-34：当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图1-35：二、GST-LD-8300输入模块本模块的外形及构造与GST-LD-8319输入模块一样，安装方法也一样，其对外端子示意如图2-29其中：Z1、Z2：与控制器信号二总线连接的端子I、G：与设备的无源常开触点〔设备动作闭合报警型〕连接；也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方法如图2-30所示。
模块输入设定参数设为常开检线。
模块与具有常闭无源触点的现场设备连接方法如图2-31所示，模块输入设定参数设为常闭检线。
三、GST-LD-8301输入输出模块GST-LD-8301模块的外形尺寸及构造与GST-LD-8319输入模块一样，安装方法也一样，其对外端子示意图如图2-32：其中：Z1、Z2：接火灾报警控制器信号二总线，无极性D1、D2：DC24V电源输入端子，无极性G、NG、V+、NO：DC24V有源输出辅助端子，出厂默认为有源输出：G和NG短接、V+和NO短接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开。
I、G：与被控制设备无源常开触点连接，用于实现设备动作答复确认〔也可通过电子编码器设为常闭输入或自答复〕COM、S-：有源输出端子，启动后输出DC24V，COM为正极、S-为负极COM、NO：无源常开输出端子模块输入端假如设置为“常开检线〞Ω的终端电阻；模块输入端假如设置为“常闭检线〞ΩΩ的终端电阻，并串联一个IN4007二极管。
海湾自动报警设备接线图
海湾自动报警设备接线图目录1.......JTY-GD-G3感烟探测器安装接线图2......JTW-ZCD-G3N感温火灾探测器安装接线图3.......海湾GST100型报警控制器接线示意图4.......海湾GST100型主机配接感温电缆示意图5......海湾GST200型主机配接电话系统广播系统示意图6........海湾GST200型主机接控制模块输入输出模块强切示意图7......海湾GST-LD-8301结构特征、安装与布线JTY-GD-G3感烟探测器安装接线图海湾报警之家工程师沈工本节将为大家讲解海湾感烟火灾探测器JTY-GD-G3安装示意图以及接线示意图。
通过学习本文，您将会学习到JTY-GD-G3的安装和接线技巧。
：1-2感烟探测器安装方式如图JTY-GD-G3．：1-3型标准预埋盒，其结构尺寸外形示意图如图86H50接线盒可采用．：1-4探测器通用底座外形示意图如图DZ-02．底座上有4个导体片，片上带接线端子，底座上不设定位卡，便于调整探测器报警指示灯的方向。
预埋管内的探测器总线分别接在任意对角的二个接线端子上（不分极性），另一对导体片用来辅助固定探测器。
待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。
JTW-ZCD-G3N感温火灾探测器安装接线图感温火灾探测器安装示意图以及接线示意JTW-ZCD-G3N海湾消防设备技术交流平台沈工今天将为大家讲解海湾图。
JTW-ZCD-G3N感温探测器的外形结构示意图如图1-5：：1-3型标准预埋盒，其结构尺寸外形示意图如图86H50接线盒可采用．DZ-02探测器通用底座外形示意图如图1-4：底座上有4个导体片，片上带接线端子，底座上不设定位卡，便于调整探测器报警指示灯的方向。
预埋管内的探测器总线分别接在任意对角的二个接线端子上（不分极性），另一对导体片用来辅助固定探测器。
待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。
常用海湾消防模块接线图
常用海湾消防模块接线图一、GST－LD-83１9输入模块对外接线端子图如图1-３3:图中端子说明如下: Z１、Z2：接控制器二总线，无极性 D１、Ｄ2：接直流2４V，无极性 O-、O+：输出，有极性 GST-ＬＤ-8319输入模块与非编码探测器串联连接时,探测器的底座上应接二极管1N581９，且输出回路终端必须接GST-LD-8３20或GST-LＤ－8３２0A终端器,终端器可当探测器底座使用,即在此终端器上可安装非编码探测器,其系统构成图如图1-34：当终端器不作为探测器底座使用时,应加装上盖,系统构成图如图1-3５：二、GST-LD-83０0输入模块本模块的外形及结构与GＳT-LD-８319输入模块相同,安装方法也相同，其对外端子示意如图2-29其中：Ｚ1、Z2:与控制器信号二总线连接的端子I、Ｇ:与设备的无源常开触点（设备动作闭合报警型)连接；也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方法如图2-30所示。
模块输入设定参数设为常开检线。
模块与具有常闭无源触点的现场设备连接方法如图2-３1所示，模块输入设定参数设为常闭检线。
三、GSＴ-LD-８３01输入输出模块GSＴ-ＬＤ-830１模块的外形尺寸及结构与ＧSＴ-LＤ-８31９输入模块相同,安装方法也相同,其对外端子示意图如图2-32:其中：Z1、Z２:接火灾报警控制器信号二总线,无极性ﻫＤ１、D２:DC24V电源输入端子，无极性ﻫＧ、ＮG、V+、NO：DＣ2４V有源输出辅助端子，出厂默认为有源输出：G和ＮG短接、V+和ＮO短接当需无源常开输出:应将G、NG、V＋、NＯ之间的短路片断开。
ﻫI、G：与被控制设备无源常开触点连接,用于实现设备动作回答确认(也可通过电子编码器设为常闭输入或自回答) ﻫCOM、Ｓ-：有源输出端子，启动后输出DC24Ｖ，ＣOＭ为正极、S-为负极COM、NＯ：无源常开输出端子模块输入端如果设置为“常开检线”状态输入，模块输入线末端(远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端)必须串联一个４.7kΩ的终端电阻。
海湾报警设备接线图
海湾报警设备接线图精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-海湾消火栓按钮接线图海湾报警设备 / 2012-09-29本文将重点介绍海湾消火栓按钮接线图，包括J-SAM-GST9123消火栓按钮接线图和J-SAM-GST9124消火栓按钮接线图。
一、J-SAM-GST9123消火栓按钮接线图消火栓按钮外接端子示意图如图2-7：其中：Z1、Z2：无极性信号二总线接线端子K1、K2：无源常开触点，用于直接启泵控制时，需外接24V电源应用方法：J-SAM-GST9123型消火栓按钮与火灾报警控制器及泵控制箱的连接可分为总线制启泵方式和多线制直接起泵方式。
采用总线制起泵方式时，消火栓按钮直接和信号二总线连接，消火栓按钮总线制起泵方式应用接线示意图如图2-10：??这种方式中，消火栓按钮按下，即向控制器发出报警信号，控制器发出启泵命令并确认泵已启动后，将点亮消火栓按钮上的绿色回答指示灯。
采用消火栓按钮直接起泵方式应用接线示意图如图2-11：这种方式中，消火栓按钮按下，可直接控制消防泵的启动，泵运行后，火灾报警控制器确认泵已启动后，将点亮消火栓按钮上的绿色回答指示灯。
二、J-SAM-GST9124消火栓按钮接线图J-SAM-GST9124消火栓按钮对外接线端子示意图如图2-12。
?其中：Z1、Z2：接控制器二总线，无极性D1、D2：接直流24V，无极性O、G：有源DC24V/100mA输出I、G：无源回答输入应用方法：J-SAM-GST9124消火栓按钮可以采用总线制方式启动消防泵（参照第二章节J-SAM-GST9123消火栓按钮），也可以采用多线制方式直接启动消防泵，应用示意图如图2-13。
?这种方式中，消火栓按钮按下，O、G端输出DC24V电源，可直接控制消防泵的启动，泵运行后，泵控制箱上的无源动作触点信号通过I、G端返回按钮，可以点亮按钮上的绿色回答指示灯。
海湾消防模块接线示意图.pdf
8305输出模块接线示意图（用于广播）
8300输入模块接线示意图
（用于信号阀、水流指示器、70。
防火阀、压力开关）
8301输入/输出模块接线示意图
（用于电梯、强电控制箱、卷帘门、送风口、280。
防火阀）
常开触点
反馈线
（用于电梯、强电控制箱、卷帘门、送风口、280。
防火阀）
接设备箱控制点
接设备箱反馈点
（用于电梯、强电控制箱、卷帘门、送风口、280。
防火阀）
接设备箱控制点
（用于电梯机房、水泵房、风机房、报警阀间）
接主机电话线
（用于手动报警按钮插孔电话前端，手报应少于100只）
风机终端器接线图。
海湾自动报警设备接线图
海湾自动报警设备接线图目录1.......JTY-GD-G3感烟探测器安装接线图2......JTW-ZCD-G3N感温火灾探测器安装接线图3.......海湾GST100型报警控制器接线示意图4.......海湾GST100型主机配接感温电缆示意图5......海湾GST200型主机配接电话系统广播系统示意图6........海湾GST200型主机接控制模块输入输出模块强切示意图7......海湾GST-LD-8301结构特征、安装与布线JTY-GD-G3感烟探测器安装接线图海湾报警之家工程师沈工本节将为大家讲解海湾感烟火灾探测器JTY-GD-G3安装示意图以及接线示意图。
通过学习本文，您将会学习到JTY-GD-G3的安装和接线技巧。
JTY-GD-G3感烟探测器安装方式如图1-2：1页接线盒可采用86H50型标准预埋盒，其结构尺寸外形示意图如图1-3：DZ-02探测器通用底座外形示意图如图1-4：底座上有4个导体片，片上带接线端子，底座上不设定位卡，便于调整探测器报警指示灯的方向。
预埋管内的探测器总线分别接在任意对角的二个接线端子上（不分极性），另一对导体片用来辅助固定探测器。
待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。
JTW-ZCD-G3N感温火灾探测器安装接线图海湾消防设备技术交流平台沈工今天将为大家讲解海湾JTW-ZCD-G3N感温火灾探测器安装示意图以及接线示意图。
JTW-ZCD-G3N感温探测器的外形结构示意图如图1-5：接线盒可采用86H50型标准预埋盒，其结构尺寸外形示意图如图1-3：DZ-02探测器通用底座外形示意图如图1-4：2页底座上有4个导体片，片上带接线端子，底座上不设定位卡，便于调整探测器报警指示灯的方向。
预埋管内的探测器总线分别接在任意对角的二个接线端子上（不分极性），另一对导体片用来辅助固定探测器。
待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。
常用海湾消防模块接线图
常用海湾消防模块接线图一、GST-LD-8319输入模块对外接线端子图如图1-33:图中端子说明如下:Z1、Z2:接控制器二总线,无极性D1、D2:接直流24V,无极性O-、O+:输出,有极性GST-LD-8319输入模块与非编码探测器串联连接时,探测器得底座上应接二极管1N5819,且输出回路终端必须接GST-LD-8320或GST-LD-8320A终端器,终端器可当探测器底座使用,即在此终端器上可安装非编码探测器,其系统构成图如图1-34:当终端器不作为探测器底座使用时,应加装上盖,系统构成图如图1-35:二、GST-LD-8300输入模块本模块得外形及结构与GST-LD-8319输入模块相同,安装方法也相同,其对外端子示意如图2-29其中:Z1、Z2:与控制器信号二总线连接得端子I、G:与设备得无源常开触点(设备动作闭合报警型)连接;也可通过电子编码器设置为常闭输入模块与具有常开无源触点得现场设备连接方法如图2-30所示。
模块输入设定参数设为常开检线。
模块与具有常闭无源触点得现场设备连接方法如图2-31所示,模块输入设定参数设为常闭检线。
三、GST-LD-8301输入输出模块GST-LD-8301模块得外形尺寸及结构与GST-LD-8319输入模块相同,安装方法也相同,其对外端子示意图如图2-32:其中:Z1、Z2:接火灾报警控制器信号二总线,无极性D1、D2:DC24V电源输入端子,无极性G、NG、V+、NO:DC24V有源输出辅助端子,出厂默认为有源输出:G与NG短接、V+与NO短接当需无源常开输出:应将G、NG、V+、NO之间得短路片断开。
I、G:与被控制设备无源常开触点连接,用于实现设备动作回答确认(也可通过电子编码器设为常闭输入或自回答)、S-:有源输出端子,启动后输出DC24V,为正极、S-为负极、NO:无源常开输出端子模块输入端如果设置为“常开检线”状态输入,模块输入线末端(远离模块端)必须并联一个4、7kΩ得终端电阻;模块输入端如果设置为“常闭检线”状态输入模块输入线末端(远离模块端)必须串联一个4、7kΩ得终端电阻。
常用海湾消防模块接线图
常用海湾消防模块接线图一、GST-LD-8319输入模块对外接线端子图如图1-33：图中端子说明如下：Z1、Z2：接控制器二总线，无极性D1、D2：接直流24V，无极性O-、O+：输出，有极性GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必须接GST-LD-8320或GST-LD-8320A终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统构成图如图1-34：当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图1-35：二、GST-LD-8300输入模块本模块的外形及结构与输入模块相同，安装方法也相同，其对外端子示意如图2-29其中：Z1、Z2：与控制器信号二总线连接的端子I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方法如图2-30所示。
模块输入设定参数设为常开检线。
模块与具有常闭无源触点的现场设备连接方法如图2-31所示，模块输入设定参数设为常闭检线。
三、GST-LD-8301输入输出模块GST-LD-8301模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意图如图2-32：其中：Z1、Z2：接火灾报警控制器信号二总线，无极性D1、D2：DC24V电源输入端子，无极性G、NG、V+、NO：DC24V有源输出辅助端子，出厂默认为有源输出：G和NG短接、V+和NO短接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开。
I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）COM、S-：有源输出端子，启动后输出DC24V，COM为正极、S-为负极COM、NO：无源常开输出端子模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个Ω的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个Ω的终端电阻。
常用海湾消防模块接线图
常用海湾消防模块接线图一、GST-LD-8319输入模块对外接线端子图如图1-33：图中端子说明如下：Z1、Z2：接控制器二总线，无极性D1、D2：接直流24V，无极性O-、O+：输出，有极性GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必须接GST-LD-8320或GST-LD-8320A终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统构成图如图1-34：当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图1-35：二、GST-LD-8300输入模块本模块的外形及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意如图2-29其中：Z1、Z2：与控制器信号二总线连接的端子I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方法如图2-30所示。
模块输入设定参数设为常开检线。
模块与具有常闭无源触点的现场设备连接方法如图2-31所示，模块输入设定参数设为常闭检线。
三、GST-LD-8301输入输出模块GST-LD-8301模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意图如图2-32：其中：Z1、Z2：接火灾报警控制器信号二总线，无极性D1、D2：DC24V电源输入端子，无极性G、NG、V+、NO：DC24V有源输出辅助端子，出厂默认为有源输出：G和NG短接、V+和NO短接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开。
I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）COM、S-：有源输出端子，启动后输出DC24V，COM为正极、S-为负极COM、NO：无源常开输出端子模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
海湾消火栓按钮接线图海湾报警设备 / 2012-09-29本文将重点介绍海湾消火栓按钮接线图，包括J-SAM-GST9123消火栓按钮接线图和J-SAM-GST9124消火栓按钮接线图。
一、J-SAM-GST9123消火栓按钮接线图消火栓按钮外接端子示意图如图2-7：其中：Z1、Z2：无极性信号二总线接线端子K1、K2：无源常开触点，用于直接启泵控制时，需外接24V电源应用方法：J-SAM-GST9123型消火栓按钮与火灾报警控制器及泵控制箱的连接可分为总线制启泵方式和多线制直接起泵方式。
采用总线制起泵方式时，消火栓按钮直接和信号二总线连接，消火栓按钮总线制起泵方式应用接线示意图如图2-10：这种方式中，消火栓按钮按下，即向控制器发出报警信号，控制器发出启泵命令并确认泵已启动后，将点亮消火栓按钮上的绿色回答指示灯。
采用消火栓按钮直接起泵方式应用接线示意图如图2-11：这种方式中，消火栓按钮按下，可直接控制消防泵的启动，泵运行后，火灾报警控制器确认泵已启动后，将点亮消火栓按钮上的绿色回答指示灯。
二、J-SAM-GST9124消火栓按钮接线图J-SAM-GST9124消火栓按钮对外接线端子示意图如图2-12。
其中：Z1、Z2：接控制器二总线，无极性D1、D2：接直流24V，无极性O、G：有源DC24V/100mA输出I、G：无源回答输入应用方法：J-SAM-GST9124消火栓按钮可以采用总线制方式启动消防泵（参照第二章1.3节J-SAM-GST9123消火栓按钮），也可以采用多线制方式直接启动消防泵，应用示意图如图2-13。
这种方式中，消火栓按钮按下，O、G端输出DC24V电源，可直接控制消防泵的启动，泵运行后，泵控制箱上的无源动作触点信号通过I、G端返回按钮，可以点亮按钮上的绿色回答指示灯。
当设备启动电流大于100mA时，应通过GST-LD-8302切换模块进行转换，通过GST-LD-8302转换直接启泵方式应用示意图如图2-14所示：海湾消防电话模块安装接线示意图海湾报警设备 / 2012-10-19GST-LD-8304为海湾消防电话模块，本文海湾消防设备技术员将介绍海湾8304电话模块的外形示意图、安装示意图、接线示意图以及应用方法。
一、海湾消防电话模块GST-LD-8304的外形尺寸及结构示意图如图1-30所示。
二、海湾GST-LD-8304消防电话模块采用明装，进线管预埋安装，将底盒安装在86H50型预埋盒上，安装方法如图1-31。
底盒与上盖间采用插接式结构安装，拆卸简单方便，便于调试维修。
三、GST-LD-8304电话模块对外端子示意图如图6-9所示：其中：Z1、Z2：接火灾报警控制器两总线，无极性D1、D2：DC24V电源，无极性TL1、TL2：与GST-LD-8312连接的端子L1、L2：消防电话总线，无极性四、布线要求Z1、Z2采用截面积≥1.0mm2的阻燃RVS双绞线，DC24V电源线采用截面积≥1.5mm2的阻燃BV线，TL1、TL2、L1、L2采用截面积≥1.0mm2的阻燃RVVP屏蔽线。
五、海湾电话模块应用方法系统接线图如图6- 10所示。
海湾GST-LD-8318启停按钮结构特征、安装与布线海湾报警设备 / 2012-10-29海湾8318启停按钮完整型号为GST-LD-8318，本文将重点介绍海湾GST-LD-8318外形势图、接线端子图以及应用示意图。
GST-LD-8318紧急启停按钮的外形示意图如图5-18所示。
按钮底壳与上盖之间采用插接方式，通过两个螺钉锁紧（如图5-19所示），底壳底部有安装孔，安装时将底壳安装在86H50型预埋盒上，安装方式见图5-20，安装孔距如图5-21所示。
GST-LD-8318紧急启停按钮端子示意图如图5- 21所示。
Z1、Z2：无极性信号总线输入。
K1、K2：启动无源常开输出。
布线要求：信号总线采用截面积不小于1.0mm2的双绞线。
GST-LD-8318紧急启停按钮应用方法按钮采用两线制与气体灭火控制器连接，允许最多10只按钮（如果该回路中还配接有GST-LD-8316手自动转换开关，则转换开关和按钮一共最多可以接10只）同时控制同一气体灭火钢瓶，当多只按钮连接时需采用并联连接，如图5-22所示（图中的N≤10）。
机房内气体消防控制系统接线图海湾报警设备 / 2012-11-12机房内气体消防控制系统接线图（海湾品牌为例）海湾楼层显示器ZF-500布线要求海湾报警设备 / 2012-11-06海湾楼层显示器ZF-500布线要求：DC24V电源线采用阻燃BV线，截面积≥2.5mm2；通讯线A、B采用阻燃屏蔽双绞线，截面积≥1.0mm2。
海湾带电话插孔手动报警按钮与GST-LD-8304模块配套使用海湾报警设备 / 2012-12-03J-SAM-GST9122是带电话插孔海湾手动报警按钮，在使用过程中，一般与GST-LD-8304消防电话模块配套使用，具体使用方法如下：J-SAM-GST9122作为手动火灾报警按钮使用时，将报警按钮的Z1、Z2端子直接接入火灾报警控制器总线上即可。
作为手动火灾报警按钮及消防电话插孔使用时，将报警按钮的Z1、Z2端子直接接入火灾报警控制器总线上，同时将报警按钮的TL1、TL2端子与GST-LD-8304消防电话模块连接，具体见图2-11所示（最末端报警按钮的TL1、TL2接线端子接4.7kΩ终端电阻）。
水流指示器、压力开关选一组常开端子接线即可；信号阀选择在打开时断路，闭合时断路的一组端子接线。
以上设备均通过单输入模块与主机连接。
设备的输出线均可以做模拟实验，比如水流指示器可以通过手动拨动浆片或末端放水进行测试，压力开关可以通过湿报阀模拟实验进行测试。
追问你好，请问我上传的那个带手轮的图片是压力开关吗？回答那个是信号阀，压力开关在湿报阀上追问那请问信号阀和水流指示器的输入模块可以共用吗？还有就是信号阀和水流指示器各有三个，可以把三个信号阀的线并联成一组线？三个水流指示器的线并联成一组，这样可以吗？谢谢请问，信号阀的线可以并联吗？意思就是信号阀总共有三个，可以把他们并成一组线接输入模块吗？还有，水流指示器也这样接线行吗？谢谢回答一般不共用的，信号阀是防止人为错误操作的，水流指示器是显示喷淋分区的，信号阀勉强可以，水流指示器就不要共用了。
首先消火栓应该有2种控制1、模块，也就是自动控制，需要回路+电源线，我们用2RVS2*1.52、手动，也就是直接起泵，需要起泵+回馈线，我们用KVV4*2.5这样子算下来就是8芯线一般设计院图纸都是这样来出的海湾消防广播模块安装接线示意图海湾报警设备 / 2012-10-19GST-LD-8305是海湾消防广播模块，本节海湾消防报警设备工程师将为大家讲解海湾8305消防广播模块的安装、接线、应用示意图。
一、海湾消防广播模块GST-LD-8305的外形尺寸及结构示意图如图1-30所示。
二、海湾GST-LD-8305消防广播模块采用明装，进线管预埋安装，将底盒安装在86H50型预埋盒上，安装方法如图1-31。
底盒与上盖间采用插接式结构安装，拆卸简单方便，便于调试维修。
三、海湾8305广播模块对外端子示意图如图7-13：其中：Z1、Z2：接火灾报警控制器信号二总线，无极性D1、D2：DC24V电源输入端子，无极性ZC1、ZC2：正常广播线输入端子XF1、XF2：消防广播线输入端子SP1、SP2：与放音设备连接的输出端子四、GST-LD-8305输出模块布线要求：无极性信号二总线采用阻燃RVS双绞线，截面积≥1.0mm2，DC24V电源二总线采用阻燃BV线，截面积≥1.5mm2，正常广播线ZC1、ZC2消防广播线XF1、XF2及放音设备的连接线SP1、SP2均采用阻燃RV线，截面积≥1.0mm2。
注意：如果GST-LD-8305模块接入正常广播线，需要在正常广播线和GST-LD-8305模块之间串接两个250V-22μM双极性铝电解电容器。
五、GST-LD-8305输出模块应用方法系统接线图如图7-14所示。
海湾GST-LD-8317气体喷洒指示灯结构特征、安装与布线海湾报警设备 / 2012-10-29GST-LD-8317是海湾气体喷洒指示灯，本文将详细介绍海湾8317气体释放灯结构特征、安装与布线。
GST-LD-8317喷洒灯外形示意图如图5-14所示。
喷洒灯安装方式采用壁挂方式。
先安装两只M6×60膨胀螺栓，安装孔距为260mm（见图5-15），再将喷洒灯接好线，调节好膨胀螺栓的高度，将喷洒灯紧挂在墙上。
也可将外壳上盖打开，把膨胀螺栓的螺母拧紧。
GST-LD-8317喷洒灯端子示意图如图5-16所示。
D1、D2：接DC24V，无极性。
Z1、Z2：接控制器两总线，无极性布线要求：信号总线Z1、Z2采用阻燃RVS双绞线，截面积≥1。
0mm2；电源线D1、D2采用阻燃BV线，截面积≥1。
5mm2。
海湾GST-LD-8317气体喷洒指示灯应用方法喷洒灯与气体灭火控制器的总线和电源DC24V相连，实现喷洒喷洒功能。
具体连接方法如图5-17所示。
楼层显示器怎么接线?Robert 发表日期：2013-01-11 21:27:02 浏览次数：2851楼层显示器怎么接线呢？今天我们先来了解一下，楼层显示器也就是我们常说的火灾显示盘，也称为层显，一般可以安装在楼层或独立防火区内的火灾报警显示装置，可分为数字式、汉字/英文式、图形式三种。
放置在每个楼层或分区内,用于显示本楼层或分区内的火警情况。
区域内探测器等器件报警时，显示盘发出声光报警信号并指示出报警区域和部位代号和注释信息。
火灾显示盘只能显示火警信息，不能显示故障、动作等其他信息。
可通过火灾报警控制器对火灾显示盘的显示区域进行设定，设定扣的火灾显示盘只能显示本区域的火警信息。
楼层显示器怎么接线呢？火灾显示盘的品牌不同，接线方式也不同。
目前常见的火灾显示盘的接线有回路型和RS-485通讯总线型两种。
每路RS-485总线最多可配接64台火灾显示盘，从火灾报警控制器需要单独放一组RS-485通讯总线到火灾显示盘。
信号总线型的火灾显示盘可以根据每条回路上的设备地址范围来确认火灾显示盘的数量，回路型火灾显示盘的信号线可以直接连接到探测器的信号总线上。
24V电源部分可以共用现场模块或者声光报警器上的24V电源。
二、主要技术指标（1）显示方式：可显示报警时间、设备号、设备类型、注释信息（2）显示容量：最多不超过126条汉字报警信息（3）线制：与火灾报警控制器间采用有极性二总线连接，另需两根DC24V电源供电线（不分极性）（4）使用环境：温度：0℃～＋40℃相对湿度≤95%，不结露（5）电源：采用DC24V电源集中供电（6）静态功耗≤2W，最大功耗≤5W（7）外形尺寸：206mm×115mm×44mm三、主要功能ZF-500型火灾显示盘（俗称层显）是用单片机设计开发的汉字式火灾显示盘，用来显示火警探测器部位编号及其汉字信息并同时发出声光报警信号，显示内容清晰直观，便于人员确认。
