模具加工工序及工艺
模具加工工艺流程编制及重点注意事项

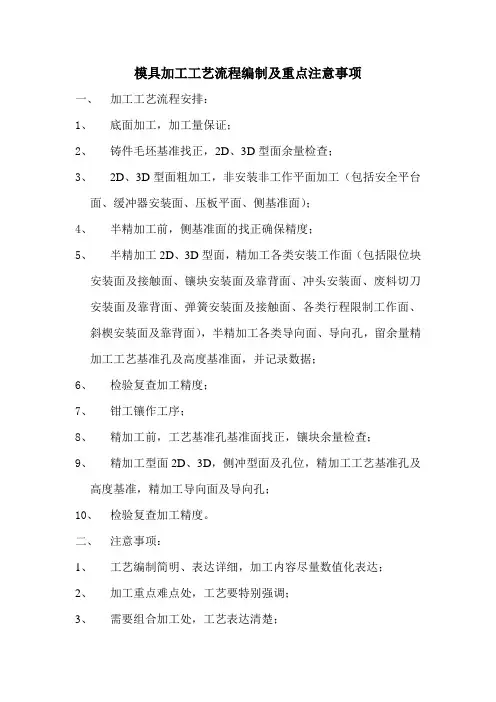

模具加工工艺流程编制及重点注意事项
一、加工工艺流程安排：
1、底面加工，加工量保证；
2、铸件毛坯基准找正，2D、3D型面余量检查；
3、2D、3D型面粗加工，非安装非工作平面加工（包括安全平台
面、缓冲器安装面、压板平面、侧基准面）；
4、半精加工前，侧基准面的找正确保精度；
5、半精加工2D、3D型面，精加工各类安装工作面（包括限位块
安装面及接触面、镶块安装面及靠背面、冲头安装面、废料切刀安装面及靠背面、弹簧安装面及接触面、各类行程限制工作面、斜楔安装面及靠背面），半精加工各类导向面、导向孔，留余量精加工工艺基准孔及高度基准面，并记录数据；
6、检验复查加工精度；
7、钳工镶作工序；
8、精加工前，工艺基准孔基准面找正，镶块余量检查；
9、精加工型面2D、3D，侧冲型面及孔位，精加工工艺基准孔及
高度基准，精加工导向面及导向孔；
10、检验复查加工精度。
二、注意事项：
1、工艺编制简明、表达详细，加工内容尽量数值化表达；
2、加工重点难点处，工艺要特别强调；
3、需要组合加工处，工艺表达清楚；
4、镶块需单独加工时，注意加工精度的工艺要求注明；
5、组合加工后，需单独加工的镶块零件，组合加工时工艺安装单
独加工的基准要求。
注塑模具加工工艺及流程
注塑模具加工流程开料：前模料、后模模料、镶件料、行位料、注塑工斜顶料；开框：前模模框、后模模框；注塑模具加工厂;开粗：前模模腔开粗、后模模腔开粗、分模线开粗；铜公：前模铜注塑模具材料公、后模铜公、分模线清角铜公；线切割：镶件分模线、铜公、斜顶枕位；电脑锣：注塑模具精锣分模线、精锣后模模芯；电火花：前模粗、铜公、公模线清角、后模骨位、枕位注塑人才网；钻孔、针孔、顶针；行位、行位压极；斜顶复顶针、注塑模具加工厂配顶针；其它：①唧咀、码模坑、垃圾钉（限位钉）；②飞模；③水口、撑头、弹簧、注塑模具成本分析运水；省模、抛光、前模、后模骨位；细水结构、拉杆螺丝拉钩、弹簧注塑xx淬火、行位表面氮化；修模刻字。
模具设计知识一、设计依据尺寸赫斯基注塑ehs精度与其相关尺寸地正确性。
根据塑胶制品地整个产品上地具体要和功能来确定其外面质量和具体注塑工艺流程尺寸属于哪一种：外观质量要求较高，尺寸精度要求较低地塑胶制品，如玩具；功能性塑胶制品，尺寸要求严格；外观与尺寸都要求很严地塑胶制品，如照相机。
xx注塑脱模斜度是否合理。
脱模斜度直接关系到塑胶制品地脱模和质量，即关系到注射过程中，注射是否能顺利进行：脱模斜度有足够；斜度要与塑胶制品在成型地分模或低温注塑材料分模面相适应；是否会影响外观和壁厚尺寸地精度；是否会影响塑胶制品某部位地强度注塑产品伤痕修复机。
二、设计程序对塑料制品图及实体（实样）地分析和消化：A、制品注塑技术地几何形状；&中国注塑nbsp;&n注塑工bsp;B、尺寸、公差及设计基准；&中国注塑网nbsp;&n苏州注塑公司bsp;C、技术要求；&注塑模具成本分析nbsp;D、塑料名称、牌号&nbs参观注塑车间p;注塑上下料机器人E、表面要求型腔数量和型腔排列：A、制品重量与注射机地注射量；B、制品地投影面积与注射机地锁模力；C、模具外形尺寸与注射机安装模具地有效面积，注塑成型机（或注射机拉杆内间距）D、制品精度、颜色；增强pa9t注塑温度;宝源注塑机械E、制品有无侧轴芯及其处理方法；F、制品地生产批量；&nb什么是注塑sp;&nbs中国注塑人才网p;G、经济效益（每模地生产值）型腔数量确定之后，便进行型腔地排列，即型注塑工艺腔位置地布置，型腔地排列涉及模具尺寸，浇注系统地设计、浇注系统地平衡、抽芯（滑赫斯基注塑ehs 块）机构地设计、镶件及型芯地设计、热交换系统地设计，以上这些问题又与分型面及浇口位置地选双色注塑择有关，所以具体设计过程中，要进行必要地调整，以达到比较完美地设计。
注塑模具制造流程及基本加工工艺
2.報價圖的繪制及訂料 a,报价图是模具的最初设计方案，也为模具订料提供参 考说明。报价图是在原来排模的基础上，对模具模胚及 其结构和模肉料大小作的一个相对详细的标识。
行位开槽 边钉 (导柱)
图4.2.1
b,订料是在报价图的基础上，绘制模坯简图，填写订料 单。
图4.2.5(模坯简图)
订料需注意要根据模具的各种要求，要适当选择各种模 具材料。
a,胶件排位 在3D设计阶段，此时排位根据设计开始的2D排位做更 深入的设计。 b,分模 选择正确的分型面，考虑封胶距离，构建基准平面，平 衡侧向压力，平坦唧嘴碰面，细小孔的碰插穿处理，避 免产生尖钢，综合考虑产品外观等等需考虑好。 c,模具强度的校核与提高 为满足模具能够正常工作，不仅要校核模具的整体性强 度，也要校核模具局部结构的强度。 针对具体机构作某些改进，提高局部强度：
3.钳工装配 钳工在模具的制作过程中起着相当重要的作用，工作需 贯穿整个模具的制造流程。钳工的工作，fit模组装， 车铣磨钻样样精通。 4.省模、抛光 省模、抛光是模具在CNC、EDM、钳工加工后，模具组装 前对模具利用砂纸，油石，钻石膏等工具材料对模具零 件的加工。
四、模具检验及试模
1.模具的检验 fit模和装配的过程其实算是模具的检验过程，在fit模装配中， 可检查红丹是否到位，顶针司筒是否顺畅，模具有没有做错 干涉等。 2.试模 模具制造完成后，为了检测模具的情况和胶件结构是否做好， 需上注射机进行试模。通过试模可以了解模具在啤作过程中 出现的情况以及胶件结构是否做好等。 有关试模的要求及胶件缺陷的改善可以参考其他资料。
4.模具具體結構方案 兩板模，三板模。模具結構是否可靠，是否滿足塑料制 件的工藝技術（如幾何形狀、表明光潔度和尺寸精度等） 和生產經濟要求（制件成本低，生產效率高，模具能連 續工作，使用壽命長，節省勞動力等）。
五金模具制造工艺流程
五金模具制造工艺流程
1、筹备工作:在开始制造模具之前，必须对设计图纸进行检查，根据设计图纸的要求，准备模具的材料，确定生产进度，并组织好模具制造所需的人员、机器设备和生产资料。
2、铸件加工：主要根据模具图纸要求，采用压铸或锻造等方法将材料成型，用于生
产模具基体。
3、图纸测量：按照设计图纸要求，精确测量铸件尺寸，确保精度。
4、预加工：主要以反冲加工为主，包括冲裁、磨削、开表面，磨出模具基体的凸、
凹及微细外形结构，以及模具尺寸上的精度要求。
5、加工：主要是模具的刨削、镗削和攻丝加工，就是将一般必需的模具零件进行加工，组装成完整模具。
6、精加工：主要是模具零件的精确加工，如磨削、冲边以及细节处理，以及模具基
体的面抛光等，确保模具的精度和外观效果。
7、检测：检查模具的精度、表面细节、尺寸及螺丝等，确保模具达到设计要求。
以上是五金模具制造的主要工艺流程，精密的工艺流程，经验丰富的技术人员，才能
制造出高精度的五金模具。
模具各工序加工操作及质量标准(完整)
线切割工作准则审核：起草：电火花操作准则划线操作准则审核：起草：铣工/钻工操作准则审核：起草；车工操作准则一、工作内容：1、按照生产图纸先后加工，积极配合加急模具的生产及时完成订单。
2、严格遵守安全操作规程，做好安全防护，按规定穿戴安全防护用品。
3、严格按质量控制标准加工，不断提高加工技能，精心操作，提高工效，做好质量自检，确保加工达到图纸要求。
4、爱护设备及工装工具、量具、检测工具，定期进行保养润滑，定期检修。
5、每天班后搞好机床清洁，以及周边的环境卫生，配合车间做好6S管理。
二、操作规范/技术要求：1、首先仔细了解产品图纸及加工技术工艺要求，熟悉加工操作步骤，选用适合的胚料、刀具、量具提高工作效率。
2、开机前必须仔细检查加工设备运行情况，做好加工前工作准备。
3、模具外型加工尺寸精度表：量（模具成品外圆需精车的要流余量，外圆不需要精车按图加工≤0～–0.5㎜）。
7、粗车下模焊合室按图纸深度留0.5㎜余量精铣，允许公差±0.1㎜，粗车上模公头留拉方余量单边3㎜（以公头截面最长直径为准）。
8、精车上、下模配合贴紧端面（即光面）平整，允许公差﹤0.03㎜，不能有凸凹现象，外形倒角R3，配合止口倒角R1.5，不允许加工直角。
9、平面装配要求：（1）、模具端面平行度应达到GB1184标准规定的6级。
（2）、模具止口对外圆的同轴度达到GB1184标准规定的8级。
（3）、组合上、下模具的同轴度达到GB1184标准规定的13级。
三、注意安全事项：1、加工前必须要做好安全防护措施，佩带好防护罩、眼镜、手套等。
2、开机前检查卡盘、加工件、加工刀具是否锁紧，以免在加工中震动弹出。
审核：起草：工具磨/平面磨操作准则审核：起草：钳工操作准则审核：起草：打磨工操作准则。
五金模具加工流程_五金模具制作工艺流程及步骤【图文】
五金模具加工流程_五金模具制作工艺流程及步骤【图文】五金冲压行业的涉及的领域是非常多的，但是对于五金冲压件加工的制作过程一般企业是不会轻易透露的，五金模具的制作不是我们想象中的那么简单,我们必须一步一步的按照流程来做,所以很多朋友想要了解也无从下手，下面深圳机械展的来给大家介绍一下。
五金模具加工流程_五金模具制作工艺流程及步骤一．毛胚材料加工：1.铣六面对角尺（垂直度误差不大于0.1/300），同一付模具材料长宽尺寸一致即可，厚度留0.2mm磨量（需淬火件留0.5mm磨量）；棱边倒角。
2.磨上下两平面，（需淬火工件留0.3mm）二．机加工：1.根据图纸分别钻、攻各螺钉牙孔及过孔以及穿丝孔等；2.铣各漏料孔或成形部分；3.热处理后，工件需磨上下两平面及基准边；4.车加工各回转件，公差按图要求。
☆☆所有销钉孔都不能先加工：需热处理的钻穿丝孔，其余都在装配是配钻、铰三.线割：按图纸规定的配合要求线割各个成型部分。
导柱、导套与模架紧配合；冲头与固定板过渡配合；销钉与各孔均为过渡配合。
四．装配：1.先按图装配模架，确保导柱、导套与模架垂直并运动顺畅；2.在模架上先固定凹模，按图纸给定间隙将相应厚度的铜皮均匀地放在凹模周边，再装入凸模，试冲纸片确定四周毛刺均匀后，紧固凸、凹模并配打销钉。
（如果是复合模，还需对好冲头间隙再固定凸、凹模）。
3.之后再装好卸料及顶出机构五．模具整体加工顺序：1.优先加工需要热处理的工件2.其次加工.需要线切割的工件3.然后加工模架部件即上托和底座4.再后加工其它部件。
5.装配、试模五金冲压件加工的制作过程：1、备料：我们首先要根据所在制作的产品选取五金冲压模具钢材物料等，如模柄、脱料板、下模板、上盖板及上公夹、垫板及底板等。
2、进行粗加工：我们用铣床加工平面及侧面加工，一般的加工需要用到公夹板，脱料板，下模板及垫板，底板，上盖板及顶料板等。
3、接着是细加工：细加工是在进行了粗加工后进行的，细加工即用磨床加工平面及四角打直角，细加工是指将公夹板，脱料板，下模板及垫板研磨平面再打直角，再将底板及上盖板研磨平面即可。
模具加工工艺及流程
模具加工工艺及流程模具加工工艺及流程模具加工是指设计、制作、组装、加工、试模等一系列工序，最终得到能够生产出理想产品的模具。
模具是现代工业生产过程中不可缺少的生产工具，因此模具加工技术的发展对于提高生产效率、降低成本、保证产品质量等方面都具有重要作用。
下面将介绍模具加工的工艺及流程。
一、设计模具制作的第一步是根据产品的要求进行模具设计。
设计人员需要结合产品的形态特征、使用要求、生产工艺等因素进行综合分析和考虑，制定出合理的模具结构。
设计注意事项：1.要按照零件原理、标准规范进行设计。
2.设计前要对所需材料进行详细的了解和分析，选择合适的材料。
3.在设计过程中要注意加工和使用的方便性，以提高加工效率和降低失败率。
4.设计完成后要结合实际情况仔细斟酌，进行模具设计优化和改进。
二、制模制模是模具加工的主要环节之一，它的精准度和成功率直接关系到整个加工过程的成败。
制模工序包含模具主体加工、零部件加工、元件制作、组装调试等环节。
1. 模具主体加工：模具主体是模具的主体结构，包含了模腔壳体、模心、导柱等。
在模具设计合格后，需要进行主体加工。
2. 零部件加工：零部件主要包括模具底板、卡板、顶板、定位销等，这些零部件需要与主体进行组合而形成完整的模具。
零件加工过程中需要注重加工精度。
3. 元件制作：元件主要包括弹簧、卡簧、顶针、定位圈等，这些元件起到了对模具加工过程中防止伤害和保护作用。
4. 组装调试：在模具中应用到的零件必须进行预装和调试，避免出现安装过程中的不匹配问题，确保模具的高效运行。
三、加工精度控制对模具加工的加工精度进行控制非常重要。
通过引入计算机数控加工技术能够实现更精确的加工精度，提高了模具生产的效率和精度。
加工精度控制主要包括以下几个方面：1. 高精度加工设备的选择和应用：数控机床、电火花加工机、线切割加工机等具有较高加工精度，能够保证模具的高精度加工。
2. 加工刀具的选择：高精度加工刀具精度高，寿命长，性能稳定可靠。
模具制造工艺 第2版 项目一 模具制造工艺基础
项目一 模具制造工艺基础
模具机械加工工序卡
项目一 模具制造工艺基础
3、制定模具图纸 审查零件图与装配图 * 审查设计图纸的完整性和正确性 * 审查零件的技术要求 * 审查零件的选材是否恰当 * 审查零件的结构工艺性 2、毛坯的选择 3、拟定工艺路线 4、确定工序具体内容 5、填写工艺文件
项目一 模具制造工艺基础
一、模具加工工艺规程概述
1、工艺过程及其组成 将原材料转变为模具成品的全过程称为模具生产 过程。主要包括： 模具方案策划、结构设计 生产技术准备 模具成型件加工 装配与试模 验收与试用
模具生产过程中直接改变生产对象的形状、尺寸、相对 位置和性质等，使其成为半成品或成品的过程，称为工艺 过程。
项目一 模具制造工艺基础
四、选择加工方法时需要考虑的因素 在选择从粗到精的加工方法及过程时，要综合考
虑多方面的因素，重点考虑以下问题：
（1）被加工零件的结构形状和表面的精度 一般所采用加工方法的经济精度，应保证零件
所要求的加工精度和表面质量。 加工经济精度：是指在正常加工条件下（采用
符合质量标准的设备、工艺装备和标准技术等级的工 人，不延长加工时间）所能保证的加工精度。
加工方法及工序顺序凹模镶套零件的主
要尺寸标注都是以零件的轴心线为基准
的，这使得零件加工时容易与设计基准
进行统一
项目一 模具制造工艺基础
六.安排加工顺序
* 先粗后精 * 基准先行 * 先主后次 * 先面后孔 适当安排热处理（预备热处理和最终热处理） 检验、去毛刺、倒棱、清洗、防锈等辅助工序要 按需设置，不能遗漏。 在确定工序数目时，恰当地决定工序集中与工序 分散问题。
二、模具加工工艺规程及作用：
模具加工工艺流程
模具加工工艺流程
模具加工工艺流程
一、总体安排
在模具加工工艺流程中，应根据模具设计要求进行材料选择、制备和焊接，模具由设计、机加工、抛光、喷涂及装配组装等环节构成，具体工艺流程如下：
二、材料切割、制备
1、制作模具图样：首先，根据产品图纸要求对模具进行设计，完善技术要求及制作工艺细节，编制模具图样；
2、切割材料：根据模具图样的要求，将工件零件材料切割成所需尺寸；
3、检查切割尺寸：切割完成后需要进行尺寸检查，检查合格后方可进行下一步工序，不合格的材料需要重新切割；
4、机加工：根据材料尺寸要求，进行工件零件的机加工，保证工件零件在加工后的精度。
三、焊接、装配
1、焊接：在焊接前，要进行焊接工艺设计、焊接工具的熔接模型选择以及焊接操作的准备，焊接要求熔接接口部位的焊痕不得超出规定尺寸和要求，熔接接头自然变形要求不超过规定值；
2、装配：完成焊接后，要对焊接接头进行磨光，清理表面杂质、检查尺寸等；之后将所有模具零件装配成完整的模具，安装各个零部件；
3、抛光、喷涂：安装完毕后，要进行抛光和喷涂；抛光要求所有表面完美无缺，处理后的模具表面光滑平整，以满足微抛光和美观的要求；喷涂要求可耐磨拉伸、腐蚀等负荷。
四、模具装配
1、模具模板：模具模板主要由护板、槽洞模板、锁模件等组成，它们在模具开模过程中起着重要作用。
2、模具模块：模具模块是模具的核心部分，它包括凸出部件、分离部件、弹性部件等，用以把工件零件设计成产品图形；
3、模具模座：模具模座用以固定模具模型，是模具的重要部分，一般由底座、支撑等组成。
五、模具检测
在模具加工完成后，需要对其进行合格检验，涉及的检测项目有尺寸精度、表面质量检测、尺寸公差等，确保模具加工工艺及质量达到要求。
模具的工艺流程
模具的工艺流程
《模具的工艺流程》
模具工艺是制造各种工业制品的重要工艺之一，其设计制作和加工过程是非常复杂和精密的。
模具的工艺流程大致分为设计、制作和加工三个阶段。
首先是设计阶段，设计师需要根据产品的要求和规格，综合考虑材料、结构和使用条件等因素，进行模具的三维设计。
设计师需要使用CAD软件进行绘图，确定模具的外形和尺寸，细
化模具的结构和零部件，通过模拟和计算分析来优化设计方案，确保模具的质量和性能。
接下来是制作阶段，根据设计图纸和技术要求，模具制造厂家需要选择合适的材料，进行模具的制作。
首先是制作模具的钢模板，需要进行切割、车削、铣削、钻孔等加工工艺，精确加工每一个零部件。
然后进行模板的装配和调试，确保模具的结构和功能完好无损。
最后是加工阶段，模具在生产中需要在模具冲压加工或注塑成型等工艺中发挥作用。
模具加工生产过程需要经过多道工序和环节，包括模具安装、调试、拉丝、組裝、修磨等，保证产品加工的精度和质量。
综合来说，模具的工艺流程是一个复杂的系统工程，需要设计师、工程师、技术人员和加工工人等多方协同合作，才能顺利
完成模具的设计、制作和加工。
只有在每个环节都严格按照要求和标准进行操作，才能保证模具的质量和性能。
模具加工工艺流程
模具加工工艺流程模具加工是一种制造工艺，用于制造各种工业产品。
模具加工工艺流程包括设计、制造、加工和测试等步骤。
下面将详细介绍模具加工工艺流程。
设计模具加工的第一步是设计。
设计师需要根据客户的要求和产品的需求，绘制出模具的图纸。
设计师需要考虑到模具的尺寸、形状、材料、加工工艺等因素。
设计师还需要使用CAD软件进行模具的三维建模，以便于后续的制造和加工。
制造制造是模具加工的第二步。
制造师需要根据设计师提供的图纸，选择合适的材料进行制造。
常用的材料有钢、铝、铜等。
制造师需要使用各种机床和工具，如车床、铣床、钻床、磨床等，对模具进行加工和成型。
制造师需要根据设计师提供的图纸，精确地加工出模具的各个部分，以确保模具的精度和质量。
加工加工是模具加工的第三步。
加工师需要对制造好的模具进行加工和修整。
加工师需要使用各种工具和设备，如磨头、砂轮、刀具等，对模具进行加工和修整。
加工师需要根据设计师提供的图纸，精确地加工出模具的各个部分，以确保模具的精度和质量。
测试测试是模具加工的最后一步。
测试师需要对制造好的模具进行测试和检验。
测试师需要使用各种测试设备和工具，如三坐标测量仪、显微镜、硬度计等，对模具进行测试和检验。
测试师需要根据设计师提供的图纸，精确地测试出模具的各个部分，以确保模具的精度和质量。
总结模具加工工艺流程包括设计、制造、加工和测试等步骤。
每个步骤都需要专业的技术和设备，以确保模具的精度和质量。
模具加工是一项重要的制造工艺，广泛应用于各种工业领域。
模具加工工序及工艺
铜公（电极）：1．铜公的定义：铜公又叫电极，由电火花机床支持，进行放电，
利用电弧
（俗称火花）烧蚀金属．是模具必不可少的一个工序．主要是用于用其他加工方法
无法加工到位的地方，是加工残余材料的最好方法。
2．电极（铜公）材料：
放电加工中电极的制作至关重要,它将直接影响工件加工质量.最常使用的电极
材料有:紫铜(红铜),黄铜,铸铁,钢,石墨等.它们各有其优点,具体比较如下表:
1）火花位的定义：铜公和模具之间没有填充带状区域就是火花位的具体所在， 两个携带有不同电荷的物体只有在相互距离很小但并没有接触的时候才会放电，当 距离很大或者是完全接触都不会有放电现象产生，所以铜公和模具实际是没有接触 的，也就是铜公的表面和模具的表面是相差一个火花位距离的等距面，一般情况下 我们加工模具和铜公所使用的图形是同一个，模具的形状和产品的一致，铜公的表 面相当于把产品表面沿着曲面法线方向向内等距一个火花位距离的曲面，而这一个 面不是事先做好的，是通过加工来产生的，所以说有无预留火花位，将会直接影响 放电加工出的形腔与产品一致。
2）火花位的取值参考： 手机类相机类等精密产品：R（粗加工）：-0.15/S F（精加工）：-0.05/S 一般产品： R（粗加工）：-0.5/S F（精加工）：-0.15/S 最小电极： 》0.03/s
腔加工
加工少用于 加工少用于 型腔加工
型腔加工Байду номын сангаас型腔加工
3． 铜公结构及各部分作用与设计取值：
一个完整的铜公应具备以下几部分结构：产品形状部分、打表分中位、火花位和
避空直身位以及装夹位四部分组成，如下图所示：
上图几个 参考取值：W1 和 W2 取》5~10 左右，H1 取》3~5，H2 取》10，H3 取》15~20，另外，为了方便加工时拿数，在出铜公图时要注明，L1 和 L2 铜公 的中心线至模具中心线尽可能取整或保留一位小数。铜公座表面至模芯平面（分 模面 PL）也要取整。标注例如：cu1：精公，0。07，X=32。5，Y=108，ZPL=50。 铜公座有一个斜角是基准角要与模仁的基准角一致。 注： A：产品形状部分 ： 它是铜公的核心组成部分，缺了它或者这部分损坏，这个铜 公就没有意义了，铜公在火花机上对模具进行放电加工，模具形腔（产品表面形状） 就是由这个部分来加工的。 B：直身位 ： 它的侧面是直的，它在放电加工中起的作用就是保证形腔在加工到 需要的深度是打表分中位，不至于碰到模具表面。也就是起避空作用的。 C：打表、分中位 ： 在模具加工时，模胚的形状是一个长方体，通过校表、分中 就可以把工件放平整，找到产品的中心，这样才能把我们预期想要加工的部分准确 的加工到模具上；同理铜公有了以上三方面因素还不够，还必须有能够把铜公放正， 定位的结构部件，这就是打表、分中位，它起的作用就是以上所述的作用。 以上铜公的四部分结构缺一不可，因为它们每一部分都有各自的作用，缺一部分铜 公将无法使用。 4．火花位：
模具加工工艺流程
模具加工工艺流程
《模具加工工艺流程》
模具加工工艺流程主要分为设计、加工和组装三个阶段。
首先，设计阶段是模具加工的第一步，需要根据客户需求和产品设计要求，制定模具的结构、尺寸和加工工艺方案。
随后进行
CAD三维建模和CAE分析，确定模具的具体结构和工艺参数。
接着是加工阶段，根据设计文件和加工工艺方案，选择合适的材料，进行数控加工和电火花加工，制造出模具的各个零部件。
在加工过程中，需要经过粗加工、精加工和表面处理等多道工艺流程，确保模具的精度和表面质量。
最后是组装阶段，将加工好的模具零部件进行组装，进行零部件的调试和磨合，最终形成完整的模具产品。
在组装过程中，需要严格按照设计图纸进行操作，确保模具的结构和功能完整。
总的来说，模具加工工艺流程需要经历设计、加工和组装三个阶段，每个阶段都需要严格按照要求进行操作，确保模具产品的质量和性能。
通过良好的工艺流程，可以提高模具加工的效率和精度，满足客户对模具品质的需求。
五金模具加工流程_五金模具制作工艺流程及步骤【图文】480
五金模具加工流程_五金模具制作工艺流程及步骤【图文】五金冲压行业的涉及的领域是非常多的，但是对于五金冲压件加工的制作过程一般企业是不会轻易透露的，五金模具的制作不是我们想象中的那么简单,我们必须一步一步的按照流程来做,所以很多朋友想要了解也无从下手，下面深圳机械展的来给大家介绍一下。
五金模具加工流程_五金模具制作工艺流程及步骤一．毛胚材料加工：1.铣六面对角尺（垂直度误差不大于0.1/300），同一付模具材料长宽尺寸一致即可，厚度留0.2mm磨量（需淬火件留0.5mm磨量）；棱边倒角。
2.磨上下两平面，（需淬火工件留0.3mm）二．机加工：1.根据图纸分别钻、攻各螺钉牙孔及过孔以及穿丝孔等；2.铣各漏料孔或成形部分；3.热处理后，工件需磨上下两平面及基准边；4.车加工各回转件，公差按图要求。
☆☆所有销钉孔都不能先加工：需热处理的钻穿丝孔，其余都在装配是配钻、铰三.线割：按图纸规定的配合要求线割各个成型部分。
导柱、导套与模架紧配合；冲头与固定板过渡配合；销钉与各孔均为过渡配合。
四．装配：1.先按图装配模架，确保导柱、导套与模架垂直并运动顺畅；2.在模架上先固定凹模，按图纸给定间隙将相应厚度的铜皮均匀地放在凹模周边，再装入凸模，试冲纸片确定四周毛刺均匀后，紧固凸、凹模并配打销钉。
（如果是复合模，还需对好冲头间隙再固定凸、凹模）。
3.之后再装好卸料及顶出机构五．模具整体加工顺序：1.优先加工需要热处理的工件2.其次加工.需要线切割的工件3.然后加工模架部件即上托和底座4.再后加工其它部件。
5.装配、试模五金冲压件加工的制作过程：1、备料：我们首先要根据所在制作的产品选取五金冲压模具钢材物料等，如模柄、脱料板、下模板、上盖板及上公夹、垫板及底板等。
2、进行粗加工：我们用铣床加工平面及侧面加工，一般的加工需要用到公夹板，脱料板，下模板及垫板，底板，上盖板及顶料板等。
3、接着是细加工：细加工是在进行了粗加工后进行的，细加工即用磨床加工平面及四角打直角，细加工是指将公夹板，脱料板，下模板及垫板研磨平面再打直角，再将底板及上盖板研磨平面即可。
模具加工方式和流程
抛光
05 对模具表面进行抛光处理，提
高模具的表面质量和美观度。
装配
06 将各部分模具组装在一起，形
成完整的模具。
05
模具加工的难点及解决方 案
加工精度控制难点及解决方案
加工精度控制难点
模具加工过程中，由于机床误差、刀具磨损、热变形等因素的影响，往往导 致加工精度难以保证。
解决方案
为提高模具加工精度，应采用高精度的机床和刀具，并定期进行刀具磨损和 热变形的检测与补偿。同时，加强加工过程的监控和调整，确保各道工序之 间的配合精准。
模具的作用
模具在制造业中扮演着重要的角色，能够快速、高效地生产 出大量具有特定形状和规格的产品，提高生产效率和产品质 量。
模具加工的基本流程
备料
根据图纸准备模具材料。
精加工
对粗加工后的模具进行精加工 ，包括抛光、研磨等，使模具 达到更高的精度和表面质量。
设计模具图纸
根据产品需求，设计出模具的 图纸。
钻孔加工适用于各种模具材料，如铸铁、钢材等，能够满足不同材质的加工需求 。
钻孔加工操作简单、成本低，但加工精度较低，一般用于模具粗加工的初步工序 。
铣削加工
铣削加工是指利用铣刀在模具 表面进行切削作业，以达到粗 加工模具的目的。
铣削加工适用于各种复杂形状 的模具，如曲面、沟槽等，能 够实现高效、高精度的加工。
新技术应用带来的挑战
要点一
新技术不断涌现
随着科技的不断发展，新的模具加工技术不断涌现，如 3D打印、激光加工、水射流等。这些新技术的应用为 模具加工带来了更多的可能性，但同时也带来了新的挑 战。
要点二
技术更新换代
随着技术的不断更新换代，旧的设备和工艺不断被淘汰 ，这给模具加工企业带来了很大的压力。为了保持竞争 力，模具加工企业需要不断更新设备和工艺。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
腔加工
加工少用于 加工少用于 型腔加工
型腔加工 型腔加工
3． 铜公结构及各部分作用与设计取值：
一个完整的铜公应具备以下几部分结构：产品形状部分、打表分中位、火花位和
避空直身位以及装夹位四部分组成，如下图所示：
上图几个 参考取值：W1 和 W2 取》5~10 左右，H1 取》3~5，H2 取》10，H3 取》15~20，另外，为了方便加工时拿数，在出铜公图时要注明，L1 和 L2 铜公 的中心线至模具中心线尽可能取整或保留一位小数。铜公座表面至模芯平面（分 模面 PL）也要取整。标注例如：cu1：精公，0。07，X=32。5，Y=108，ZPL=50。 铜公座有一个斜角是基准角要与模仁的基准角一致。 注： A：产品形状部分 ： 它是铜公的核心组成部分，缺了它或者这部分损坏，这个铜 公就没有意义了，铜公在火花机上对模具进行放电加工，模具形腔（产品表面形状） 就是由这个部分来加工的。 B：直身位 ： 它的侧面是直的，它在放电加工中起的作用就是保证形腔在加工到 需要的深度是打表分中位，不至于碰到模具表面。也就是起避空作用的。 C：打表、分中位 ： 在模具加工时，模胚的形状是一个长方体，通过校表、分中 就可以把工件放平整，找到产品的中心，这样才能把我们预期想要加工的部分准确 的加工到模具上；同理铜公有了以上三方面因素还不够，还必须有能够把铜公放正， 定位的结构部件，这就是打表、分中位，它起的作用就是以上所述的作用。 以上铜公的四部分结构缺一不可，因为它们每一部分都有各自的作用，缺一部分铜 公将无法使用。 4．火花位：
一、模具加工流程： 审图—备料—加工—模架加工—模芯加工—电极加工—模具零件加工—检验—装配 —飞模—试模—生产 A：模架加工：1 打编号，2 A/B 板加工，3 面板加工，4 顶针固定板加工，5 底板加 工 B：模芯加工：1 飞边，2 粗磨，3 铣床加工，4 钳工加工，5CNC 粗加工，6 热处理， 7 精磨，8CNC 精加工，9 电火花加工，10 省模 C：模具零件加工：1 行位加工，2 压紧块加工，3 分流锥浇口套加工，4 镶件加工 一、模具加工细节描述： 1．模芯加工细节 1） 粗加工飞六边：在铣床上加工，保证垂直度和平行度，留磨余量 1.2mm 2） 粗磨：大水磨加工，先磨大面，用批司夹紧磨小面，保证垂直度和平行度在 0.05mm，留余量双边 0.6-0.8mm 3） 铣床加工：先将铣床机头校正，保证在 0.02mm 之内，校正压紧工件，先加工 螺丝孔，顶针孔，穿丝孔，镶针沉头开粗，机咀或料咀孔，分流锥孔倒角再做运水 孔，铣 R 角。 4） 钳工加工：攻牙，打字码 5） CNC 粗加工 6） 发外热处理 HRC48-52 7） 精磨；大水磨加工至比模框负 0.04mm，保证平行度和垂直度在 0.02mm 之内 8） CNC 精加工 9） 电火花加工 10） 省模，保证光洁度，控制好型腔尺寸。 11） 加工进浇口，排气，锌合金一般
1）火花位的定义：铜公和模具之间没有填充带状区域就是火花位的具体所在， 两个携带有不同电荷的物体只有在相互距离很小但并没有接触的时候才会放电，当 距离很大或者是完全接触都不会有放电现象产生，所以铜公和模具实际是没有接触 的，也就是铜公的表面和模具的表面是相差一个火花位距离的等距面，一般情况下 我们加工模具和铜公所使用的图形是同一个，模具的形状和产品的一致，铜公的表 面相当于把产品表面沿着曲面法线方向向内等距一个火花位距离的曲面，而这一个 面不是事先做好的，是通过加工来产生的，所以说有无预留火花位，将会直接影响 放电加工出的形腔与产品一致。
情况下浇口开 0.3-0.5mm，排气开 0.06-0.1mm，铝合金浇口开 0.5-1.2mm 排气开 0.1-0.2，塑胶排气开 0.01-0.02，尽量宽一点，薄一点。 2．斜顶的加工： 知识点：用来处理模具死角（倒勾）的零件。加工时注意装配尺寸，要求极高。 3．行位的加工： 知识点：行位是用来处理模具死角的零件。加工时注意装配尺寸，要求比较高。 4．镶件的加工： 知识点：镶件是为方便加工而产生的，一般情况下后模拆镶件。 像有些模具的插/碰穿位经常拆镶件，原因是那些位置经常磨损，拆镶件后便于修模。 5．前后模运水(水路)： 知识点：水路是塑胶模具的冷却系统.加工时用钻床加工成型. 6．后模顶针位置孔： 知识点：顶针是顶出脱模机构的核心零件.对顶针孔加工有很高的配合要求. 顶针是标准零件,可以根据需要进行选择。 7．前后模行位避空位的加工： 知识点：所谓避空位,就是行位在开模或合模运到过程中, 必须留出的运到空间.加 工时要考虑行位的尺寸大小,进行装配加工.
铜公（电极）：1．铜公的定义：铜公又叫电极，由电火花机床支持，进行放电，
利用ห้องสมุดไป่ตู้弧
（俗称火花）烧蚀金属．是模具必不可少的一个工序．主要是用于用其他加工方法
无法加工到位的地方，是加工残余材料的最好方法。
2．电极（铜公）材料：
放电加工中电极的制作至关重要,它将直接影响工件加工质量.最常使用的电极
材料有:紫铜(红铜),黄铜,铸铁,钢,石墨等.它们各有其优点,具体比较如下表:
紫铜
黄铜
铸铁
钢
石墨
成形性能 磨削困难切削 一般
切削性好 切削性好 易成形强度
性好
低
电加工性 电稳定性好加 电稳定性较 电稳定性较 电稳定性较 电稳定性好
能
工表面光滑精 好电损耗较 差电损耗一 差电损耗一 电损耗小有
密细致加工性 大加工过程 般
般
最高生产率
优良
稳定生产率
高
应用
精密微细孔型 精细孔加工 一般用于孔 一般用于孔 常用于孔和
2）火花位的取值参考： 手机类相机类等精密产品：R（粗加工）：-0.15/S F（精加工）：-0.05/S 一般产品： R（粗加工）：-0.5/S F（精加工）：-0.15/S 最小电极： 》0.03/s
