水冷冷水中央空调水系统示意图
制冷系统示意图(详细描述)
..SAV 系列冷热交换型气液分离器液分离器是一个具有一定容积的容器，以便能积聚部分制冷剂，不让它们直接进入压缩机。
它的内部有二根焊接在一起的管子，入口管很短，出口管较长，而且弯成“U ”字形，出口管的口设在最上方，“U ”管的下方开有一个吸油小孔。
当有气液混合的制冷剂进入气液分离器时，液体将积聚在气液分离器的下方，气体从“U ”形管上方的开口由压缩机吸走；当进入气液分离器的制冷剂中无液体时，积聚在气液分离器下方的制冷剂液体逐步蒸发成气体由压缩机吸走；若积聚的制冷剂液体中有冷冻机油的话，它会进入吸油小孔被吸走，当然小部液体制冷剂也会进入吸油小孔，但由于小孔直径较小，即使吸入液体制冷剂也不致使压缩机发生液击现象。
冷热交换型气液分离器功能是把高压、高温需要冷却的冷媒与低压、低温需要来蒸发的冷媒两个管路集中在一个容器里，相互以高低温传导。
使需要冷却的冷媒得到低温，需要加热的冷媒得到高温，经过总冷热交换作用后，系统的效率将会大大的提升，能达到最更好的制冷效果。
气液分离器的故障极少，由于气液分离器在冷冻机工作时会结霜，因此经常处干潮湿状态，时间长了会生锈，最后发生渗漏现象，由于工作时处于低压状态，往往在冷冻机停机时漏制冷剂，冷冻机运转时进空气，使制冷系统压力升高并带入水分。
解决办法是更换新的气液分离器。
不锈钢制造的气液分离器不存在生锈的问题。
压缩机油分离器油分离器内部的出入口的装有滤网，出入口滤网间还装有档板，下方安装浮球阀和回油管，为又防止铁屑堵塞针阀和进入压缩机，在油分的下方还装有一块永久磁铁，以吸止铁屑。
当油面上升到一定程度，浮球上升把针阀打开，冷冻机油由于高压压力的作用通过回油管被送还曲轴箱。
有些油分离器使障有分油效果不好和不回油等。
如果滤网破损或者脱落，会发生分油效果不好的现象；如果回油阀脏堵或者浮球破损（被高压压偏，开焊进油等），会发生不回油的现象。
解决办法是清洗，修理或更换油分离器。
更换油分离器最好使用与原油分离器同一型号，这样高矮、接口和固定都方便；注意新的油分离器一定要按说明预加冷冻机油。
北方某地区中央空调制冷水系统设计图
中央空调水系统设计 ppt课件
（1）定流量系统负荷侧调节方法：
定流量系统对风机盘管机组、新风机组等负荷侧末端设备 的能量调节方法，是在该设备上安装电动三通调节阀，并受室温控 制器的控制。
在夏季，当 房间的负荷等于设 计值时，电动三通 调节阀的直通阀座 打开，旁通阀座关 闭，冷媒水全部流 经末端设备。当房 间负荷减少时，室 温控制器使直通阀 座关闭，旁通阀座 开启，冷媒水旁流 过末端设备，直接 进入回水管网。
溢流用测量冷却水的导电率反映了浓度大小来控制使各种杂质浓度得到稀释64523空调水系统管路的水力计算不论是冷热媒水管道还是冷却水管道水力计算的任务均在于根据管段的流量和给定的管内水流速度确定管道直径然后计算管路的沿程阻力和局部阻力以此作为选择循环泵扬程的主要依据之一
中央空调水系统设计
§5.1空调水系统设计
降相差较悬殊的情况。对于负荷侧压力降较小的环路来说，循环泵
的压力对该环路有较多的富余，此时只好利用分水器上通向该环路
的阀门节流掉，形成无效的能量消耗。
3）当空调冷媒水系统的规模和总压力损失均不太大、各分区
供水环路彼此间的压力损失相差不太悬殊时，冷媒水循环泵宜采用
单式泵。
中央空调水系统设计
复式泵系统 ： 由冷水机组、 供回水总管、 一次泵和旁通 管组成一次环 路，也称冷源 侧环路；由二 次泵、空调末 端设备、供回 水管路与旁通 管组成二次环 路，也称负荷 侧环路。
中央空调水系统设计
5.按照系统中循环泵的配置方式分：
1）单式泵（一级泵）系统：是指冷源侧与负荷侧合用一组 循环泵的系统，它又可分为单式泵定流量系统和单式泵变流量系 统。
2) 复式泵（两级泵）系统：是指冷源侧和负荷侧分别配置循 环泵的系统，也就是说，冷源侧循环泵和负荷侧循环泵是相互分 开的。
水冷冷水中央空调水系统示意图
球阀。
4、冷凝器的水口方向可以根据用户的要求更改。更
改时需注意以下几点：
* 需确认正确的隔板位置，使用新的橡胶密封圈。
* 冷却水的温度、流量测量装置需重新布置。
* 拆装水室端盖时，紧固螺栓要按一定的顺序进
行：轻轻收紧第一个螺栓，然后再轻轻收紧位于180°
方向的那个螺栓。继续这样的顺序收紧第3个螺栓，然
注意：这些机组都不适宜于室外 无防护措施处使用。
中央空调售后服务基础知识培训
1．3管道连接 机组安装就位后进行水系统管道安装施工，或将已布置 好的水系统管道与机组蒸发器和冷凝器的水管口连接。 1．3．1、一般要求 1、空调系统水管路的安装、保温，应由专业设计人员 设计指导，并执行暖通空调安装规范的相应规定。 2、进出水管路应按机组上标识要求连接。一般规定为： 冷凝器水管下进上出；蒸发器冷媒接管侧为冷冻水进水 口侧。 3、水系统必须选配流量和扬程合适的水泵，以确保机 组正常供水。水泵与机组和水系统管路之间除采用防震 软接头连接外，还应自设支架以免机组受力。安装时的 焊接工作应避免对机组造成损坏。
中央空调售后服务基础知识培训
1.5.1电源部分 1、机组到达客户现场后，需要将动力电源线接至 机组控制柜。把动力线接到接线端子A、B、C、N、 PE，经过24小时（允许的最短时间）运行后，需重 新固紧接线端子。
注意：水泵和冷却塔风机的动力电源应单独配 置供电箱。 2、电控柜中电源部分包括：总电源接线铜排， Y-Δ压缩机启动电气装置。 3、机组的工作电源是3N~，AC380V，50Hz。外接 电源必须符合机组的电气特性。与电源接线铜排或 端子排连接，完成电源接线。 4、所有供电电路的安装应按照国家电气规范进行。
中央空调售后服务基础知识培训
详细图解制冷各部件
详细图解制冷各部件易粉学堂易粉学堂是为安易买商城会员免费提供暖通空调系统设计、工程施工、维修服务、项目管理、解决方案营销等课程学习的平台。
易粉学堂具有强大的讲师团队，特聘讲师有来自世界著名中央空调品牌研发产品的工程师、行业内专家、设计院暖通专业主任工程师以及经验丰富的工程公司项目经理及设计师，更有暖通空调行业的营销策划大师为您的企业把脉诊断。
易粉学堂为安易买会员提供全程免费培训及咨询服务，必将会成为暖通空调行业快速提升暖通空调专业技能和公司业绩的最优的平台。
如果您是行业内人士，胸怀大格局，又有一技之长，并且自愿为暖通空调行业做贡献，欢迎加入易粉学堂讲师团队，成为我们中的一员，We want you！一、蒸发式制冷系统水冷式冷水机原理流程图热泵型空调器的工作原理二、冷库用氨制冷系统氨制冷技术中央空调系统图两级压缩氨制冷机的实际系统图A－低压压缩机；B－高压压缩机；C－油分离器；D－单向阀；E －冷凝器；F－贮液器；G－过冷器；H－中间冷却器；I－浮子调节阀；J－调节站；K－气液分离器；L－室内冷却排管（蒸发器）一级节流中间不完全冷却两级压缩循环系统原理图及p-h图（a）系统原理图（b）p-h图A-低压压缩机；B-高压压缩机；C-冷凝器；E-蒸发器；F-中间冷却器；G、H-节流阀1、氨制冷压缩机作用：对制冷剂作功，使其能在系统中完成循环。
2、中间冷却器作用：降低低压级的排气温度；分离低压级排气中所夹带的润滑油；冷却蛇形盘管内的制冷剂使其过冷。
3、冷库冷凝器作用：排出热量使制冷剂由气态凝结为液态。
立式壳管式冷凝器4、油分离器作用：将压缩机排气中的润滑油分离出来。
填料式油氨分离器洗涤式油氨分离器离心式油氨分离器5、高压储液器作用：贮存从冷凝器来的液体制冷剂，保证冷凝器的传热面积得以充分发挥；供应和调节制冷系统内各部分设备的液体循环量，一适应工况变动的需要；起液封作用，防止高压侧气体窜到低压系统而造成事故。
中央空调水系统简介
包括过滤器、压力表、温度计、排气阀
直燃机水系Байду номын сангаас管路图
塔喷头与水盘之间的高差。
b.估算：根据系统大小，一般在18M～26M之间。 B．冷温水泵的扬程 a.构成：主机阻力损失，末端设备的阻力损失，管路阻力损失。
管路阻力损失包括沿程阻力损失和局部阻力损失。
沿程阻力损失与管道的材质、水在管道中的流速以及管道的长度有关；
局部阻力损失是水流经过滤器、阀门、弯头、三通、大小头等处所产生的 阻力损失。一般局部阻力损失是沿程阻力损失的三倍以上。
• 水泵位于机组进口段时，应将定压点设在水泵入口段； 水泵位于机组出口段时，应将定压点设在机组入口段， 以减小机组承压。
• 3、分、集水器
在空调系统中，为了便于连接通向各个空调分 区的供水管和回水管，设置分水器和集水器，它 不仅有利于个空调分区的流量分配，而且便于调 节和运行管理，同时在一定程度上也起到均压作 用。
中央空调 输配系统简介
空调水系统流程图
空调系统热平衡图
冷却塔的热负荷 Q2=Q1+Q3-Q4
Q1
空调房间 26℃
12℃ 7℃
Q4
直燃机 Q3
37.5℃ 32℃
Q2 冷却塔
Q1--空调负荷 Q2--通过冷却塔散发的热量
Q3--燃烧机产生的热量 Q4--排烟带走的热量
空调水系统
• 1、冷温水系统 • 2、冷却水系统 • 3、冷凝水系统 • 4、卫生热水系统
• 膨胀管一头与膨胀水箱底部相连，另一头与 冷温水泵的入口相接，中间不能安装阀门。
6）水系统主要设备、附件选型
1、水泵 水泵主要性能参数有;流量、扬程、功率、转速等
选型注意事项 A.空调系统常用水泵均为单级离心式清水泵，中小
中央空调水系统原理解析
中央空调水系统解析1冷却水系统1.1 特点冷却水系统是指从空调主机出来的冷却水经冷却水泵送到冷却塔，冷却后的水从冷却塔底部靠位差，在重力作用下自流至空调主机的循环水系统。
常用水源有：地面水、地下水、海水、自来水等。
冷却水系统可分为直流式、混合式和循环式三种。
1.1.1 直流式冷却水系统在直流式冷却水供水系统中，冷却水经空调主机等用水设备后，直接就近排入下水道或用于农田灌溉，不再重复使用。
这种系统的耗水量很大，适宜用在有充足水源的地方。
1.1.2 混合式冷却水系统混合式冷却水系统如图10-1所示。
混合式冷却水系统的工作过程是，从空调主机中排出的冷却水分成两部分，一部分直接排掉，另一部分与供水混合后循环使用。
混合式冷却水系统，一般适用于使用地下水等冷却水温度较低的场所。
1.1.3 循环式冷却水系统循环冷却水系统的工作过程是，冷却水经过空调主机等设备吸热而升温后，将其输送到喷水池和冷却塔,利用蒸发冷却的原理，对冷却水进行降温散热。
1.2 冷却水的参数冷却水系统工作时，主要应考虑水温、水压和水质等参数是否合乎要求。
1.2.1 冷却水水温冷却水进水温度对非电空调制冷量影响较大，冷却水的进水温度一般不应高于额定温度，一般在24〜30C度为佳。
1.2.2 冷却水水压的要求冷却水水压根据空调主机和冷却塔的配置，一般控制在0.3〜0.6MPa范围内1.2.3 冷却水水质冷却水对水质的要求幅度较宽。
对于水中的有机物和无机物，不要求完全清除，只要求控制其数量，防止微生物大量生长，以避免使其在吸收器、冷凝器或管道系统形成积垢或将管道堵塞。
空调系统冷却水的水质要求应符合下表要求。
项目单位水质标准危害浊度毫克/升根据生产要求确定，一般不应大于20。
当换热器的形式为板式、套管式时，一般不宜大于10过量会导致污泥危害及腐蚀含盐量毫克/升施放缓蚀剂时，一般不宜大于2500腐蚀、结垢随含盐量增加而递增碳酸盐硬度毫克当量/升 a.在一般水质条件，若不采用投加阻垢分散剂，不宜大于3b.投加阻垢分散剂时，应根据所投加药剂的品种、配方及工况条件确定，可控制在6〜9钙离子Ca2+毫克当量/升投加阻垢分散剂时，应根据所投加药剂的品种，配方和工况条件确定，一般情况低限不宜小于1.5（从腐蚀角度），高限不宜大于8（从阻垢角度要求）结垢镁离子Mc|+毫克当量/升不宜大于5,并按MgT（毫克/升）xSiO2（毫克/升）<15000验证（Mg+以CaCO#,SiO2以SiO?计）产生类似蛇纹石组成污垢，粘性很强铝Al3+毫克/升不宜大于0.5（以Al3+计）起粘结作用，促进污泥沉积铜面+毫克/升一般不宜大于0.1,投加铜缓蚀剂时应按试验数据确定产生点蚀，导致局部腐蚀氯根Cl-毫克/升 a.投加缓蚀剂时，对不锈钢设备的循环用水中不应大于300（指含铭、银、钛、铝等合金的不锈钢）b.投加缓蚀剂时，对碳钢设备的循环用水不应大于500强烈促进腐蚀反应，加速局部腐蚀，主要是裂隙腐蚀、点蚀和应力腐蚀开裂硫酸根SQ2-毫克/升投加缓蚀剂时,Cf x SO2-<75000对系统中的混凝土材质的影响控制要求应符合TJ21-77《工业与民用建筑工程地质规范》附录五的规定它是硫酸盐还是原菌的营养源，浓度过高会出现硫酸钙的沉积硅酸（以SiO z）毫克/升 a.不大于175b.Mg2+（毫克/升，以CaCG#）x SiO2（毫克/升，以SQ出现污泥沉积及硅垢图10-1混合式冷却水系计）V15000油毫克/升不应大于5附于管壁，阻止缓蚀剂与金属表白接触，是污垢粘结剂、营养源磷酸根PO'毫克/升根据磷酸钙饱和指数进行控制引起磷酸钙沉淀异养菌总数个/毫升<5X105产生污泥和沉积物，带来腐蚀，破坏冷却塔木材2冷温水系统冷温水系统的特点是冷热量可以进行远距离输送，冷温水的温度比较稳定，空调系统温度控制比较精确。
图解暖通空调系统，你看懂了吗？
图解暖通空调系统，你看懂了吗？
中央空调系统的组成——冷热源系统
螺杆水冷机组
单螺杆与双螺杆
离心机组
风冷热泵冷热水机组
热水锅炉
真空热水锅炉
中央空调系统的组成——空气热湿处理器
组合式空调机组
柜式空气处理机组
风机盘管明装与暗装
四面出风与一面出风内机
中央空调系统的组成——冷却塔
风幕机
圆形与方形与冷却塔
闭式冷却塔
中央空调系统的组成——空气输送与分配系统
风机
热镀锌铁皮风管
热镀锌铁皮螺旋风管
复合风管
玻璃风管
软管
风量调节阀
消声弯头、消音器、消声静压箱
风口
中央空调系统的组成——空调水循环系统
离心泵
集水器、反冲洗过滤器、电子除垢仪
膨胀水箱、定压装置
水系统管材
中央空调系统的组成——控制系统
控制面板
自控原件
自控阀件
监控界面
常见中央空调系统
VRV系统（变制冷剂流量）
空气--水系统
全空气系统
地源热泵系统
冰蓄冷系统
干货推荐空调技术手册、点检、故障代码、视频，软件、书籍
冷库安装维修图纸案例设计软件技术手册工业螺杆冷水机原理、组成与常见故障
水多联与氟多联、水系统有什么区别？
七种常见的中央空调特点与系统图
中央空调维保内部培训资料，干货！。
水冷冷水中央空调水系统示意图共47页文档
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
水冷冷水中央空调水系统示意图
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为Байду номын сангаас种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章 机组安装
1．1机组安装前期准备 1、机组应有专用机房，并应采取措施将机组运行时产生的热量从
机房排走，通风量能够维持室温不超过35℃的要求。 2、 机组应安装在不变形的刚性底座或混凝土基础上，该基础应
表面平整，应能承受机组运行时的重量。 3、 机组基础四周应有排水沟等足够排放能力的排水措施，以便
警告：严禁管道在未冲洗干净前就与机组连接。
中央空调售后服务基础知识培训
1．3．2、冷凝器管路连接 注意：冷却水出水管路须装一支管供冬季放水用， 冷却水管路进出口须设有旁通管，供管道清洗和 维修之用。 1、冷却水管路系统必须先安装防震软接头、温 度计、压力表、排水阀、截止阀、水过滤器、止 逆阀、靶式流量控制器等，再与冷却塔进出水管 路相连。参见下图。

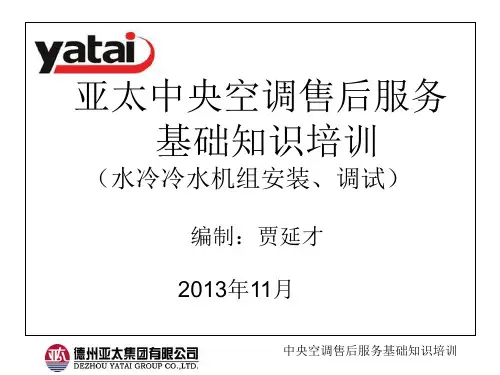

亚太中央空调售后服务 基础知识培训
（水冷冷水机组安装、调试）
编制：贾延才
2013年11月
中央空调售后服务基础知识培训
中央空调售后服务基础知识培训
水冷冷水中央空调水系统示意图
中央空调售后服务基础知识培训
冷却 塔
中央空调售后服务基础知识培训
水冷冷水机组简介：
水冷半封螺杆型冷水机组是一种以水为冷却介质的中 央空调产品，与相同冷量的风冷机组相比，由于其冷凝 器和蒸发器均采用特制高效传热管制作，因此结构紧凑， 体积小，效率高；又由于没有冷凝风机，因而噪声低。
中央空调售后服务基础知识培训
4、在蒸发器和冷凝器的出水管上安装流量开关。将流量开关与 控制柜内的输入接点连锁。其安装要求如下：
* 流量开关应垂直安装在出水管上； * 流量开关两边至少应有5倍管道直径的直管段；不要将其安装 在接近弯管、孔板及阀门的附近； * 开关上箭头指向必须与水管的水流方向一致； * 为防止流量开关的颤抖，应将水系统中的所有的气体排放出去。 * 调节流量开关，使它在水流量低于最小流量（最小流量为设计 流量的40%）时处于分离状态。当水流量符合要求时，水流开关应 该保持闭合状态。 5、机组的进水管路前必须安装水过滤器。 6、系统水管路冲洗和保温要在与机组连接前进行，避免脏物损 坏机组。 7、水系统设计承受水压1.0Mpa。为防止损坏蒸发器和冷凝器， 不可超压使用。
在水冷半封螺杆型冷水机组制造方面有着成熟的技术， 完善的工艺和先进的检测设备，再加上精选的国际一流 配件，保证了机组的稳定、高效运行。
水冷半封闭螺杆型冷水机组既能为宾馆、医院、药 厂、影剧院、体育馆、娱乐中心、商业大厦、工矿企业 等场所的中央空调系统提供冷水，也可为纺织、化工、 食品、电子、科研等部门提供工艺冷冻等。
球阀。
4、冷凝器的水口方向可以根据用户的要求更改。更
改时需注意以下几点：
* 需确认正确的隔板位置，使用新的橡胶密封圈。
* 冷却水的温度、流量测量装置需重新布置。
* 拆装水室端盖时，紧固螺栓要按一定的顺序进
行：轻轻收紧第一个螺栓，然后再轻轻收紧位于180°
方向的那个螺栓。继续这样的顺序收紧第3个螺栓，然
中央空调售后服务基础知识培训
1．2．2、放置定位 机组到位后，去掉滑动垫木，用气泡水平仪校准 水平，并用地脚螺栓将机组底脚固定在基础上。 建议在机组底脚与基础之间放置15~20mm厚防震 软垫。 机组一般安装在地下室或底层或专用机房。如果 必须安装在较高的楼面时，首先应确准该楼面结 构是否能承受机组的运行重量，必要时可以加固 地板，此外，还须确准该层楼面是否水平；建议 根据机组运行重量分布放置减震器。
季节性停止运行或维修时排放系统中的水。 4、机房应有足够的空间以便机组的安装和维修保养；机房应有足
够的拔管空间；同时压缩机上方不应敷设管道及线管。 5、建议安装水管时与机组的接管尺寸之间预留装隔振橡胶接管的
间距，以便机组到达现场后有合适的施工和调整空间。 6、为使电气元件正常工作，不要把机组安放在灰尘污物，腐蚀性
烟雾和湿度大的地方，如果有这种情况存在，必须给予纠正。 7、应准备的材料及工具：软接头、防震软垫、吊装设备、吊装横
梁、吊链、千斤顶、滑动垫木、垫滚、撬棒。
中央空调售后服务基础知识培训
Байду номын сангаас
1．2机组的吊运及定位 1．2．1、般运 建议使用吊车搬运。 1. 机组出厂前已经过严格的包装和检验，以确保机组在正常情况 下抵达目的地，安装者、搬运者和吊装者都应同样地保护机组， 杜绝由于野蛮操作而损坏机组，特别注意不要对一些角阀、管路 产生碰撞以免制冷剂泄露。 2. 机组在搬运移动时应保持水平，切勿倾斜，可使用吊车，使用 吊车时必须用有吊装标志的底部吊耳孔，吊索与机组的接触部位 应有支撑物隔离。应确保吊索能承受整个机组的重量，否则将造 成机组损坏或严重的人身伤害。不要用叉车提升或移动机组。 3. 如果不具备垂直提升条件，可采用水平滚动方法，即用千斤顶 将两端顶起一定高度，把垫滚放在机组滑动垫木支座下，将机组 滚动就位后，再取下滑动垫木。使用水平滚动法移动机组时，力 只能用在机架上或滑动垫木上。
后再轻轻收紧与第3个螺栓成180°的第4个螺栓。依此
注意：这些机组都不适宜于室外 无防护措施处使用。
中央空调售后服务基础知识培训
1．3管道连接 机组安装就位后进行水系统管道安装施工，或将已布置 好的水系统管道与机组蒸发器和冷凝器的水管口连接。 1．3．1、一般要求 1、空调系统水管路的安装、保温，应由专业设计人员 设计指导，并执行暖通空调安装规范的相应规定。 2、进出水管路应按机组上标识要求连接。一般规定为： 冷凝器水管下进上出；蒸发器冷媒接管侧为冷冻水进水 口侧。 3、水系统必须选配流量和扬程合适的水泵，以确保机 组正常供水。水泵与机组和水系统管路之间除采用防震 软接头连接外，还应自设支架以免机组受力。安装时的 焊接工作应避免对机组造成损坏。
中央空调售后服务基础知识培训
冷却水管路图 中央空调售后服务基础知识培训
中央空调售后服务基础知识培训
2、供水管路要尽可能短，管路的规格要根据水泵的
有效扬程、管路流量和流速而定，而不依照接头规格。
3、在冷凝器封头上装配有排水、排气接头。以螺塞
封口。应将螺塞替换为（1/4NPT放气和1/2NPT排水）
