2020届高考物理一轮复习讲义：第七章 第2讲 电场能的性质的描述(含答案)

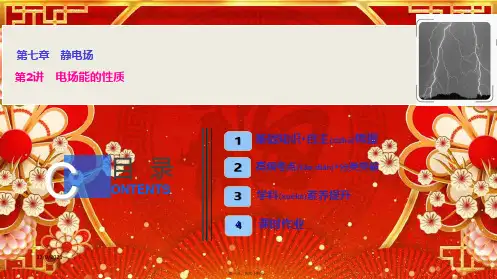

高三物理一轮复习第七章第2讲电场能的性质课件
12/9/2021
第三页，共四十四页。
4．等势面 (1)定义：电场中 电势相等 的各点组成的面．
(2)四个特点 ①等势面一定与 电场线 垂直． ②在 同一等势面上移动电荷时电场力不做功． ③电场线方向总是从 电势高 的等势面指向 电势低 的等势面． ④等差等势面越密的地方电场强度 越大 ，反之 越小 ．
能(Ep)的总和不变，即 ΔEk＝－ΔEp.
12/9/2021
第二十三页，共四十四页。
[典例] 如图所示，在 O 点处固定一个正电荷，在过 O 点的竖直平面内的 A 点，自由释 放一个带正电的小球，小球的质量为 m、电荷量为 q.小球下落的轨迹如图中虚线所示， 它与以 O 为圆心、R 为半径的圆相交于 B、C 两点，O、C 在同一水平线上，∠BOC＝ 30°，A 距离 OC 的竖直高度为 h.若小球通过 B 点时的速度为 v，试求：
12/9/2021
第九页，共四十四页。
②几种常见电场线、等势面分布 沿电场线的方向电势越来越低，电势和场强大小没有联系． a．如图甲所示，等量同种电荷连线中点场强为零，中垂线上，从中点到两侧无穷远 处，场强先增大后减小（因为无穷远处场强也为零）；；
b．如图乙所示，等量异种电荷连线中垂线是电势为零的等势面，在中垂线上，中点 处的场强最大，而在等量异种电荷的连线上，中点处的场强最小.从正电荷向负电荷 方1向2/9/电2021势降低（沿电场线方向电势降低）.
A则C每的等中分点电，势则差能为正确1 V表，示H该点电电场势强为度方4 V向，的F是点( B电C势)为 3 V，将 F、C 相连，则 FC 为等
势线，电场线垂直于 FC，从高电势指向低电势，C 正确；把 AC 等分为两份，A、C 间 电势差为 2 V，则 G 点电势为 4 V，GH 为等势线，电场线垂直于 GH，从高电势指向 低电势，B 正确．
2020版高考物理(人教版)一轮复习课件：7.2电场的能的性质
二、电势 等势面 1．电势 (1)定义：试探电荷在电场中某点具有的电势能 Ep 与它的电荷 量 q 的比值． Ep (2)定义式：φ＝ q . (3)矢标性：电势是标量，有正负之分，其正(负)表示该点电势 比零电势高(低)． (4)相对性：电势具有相对性，同一点的电势因选取零电势点的 不同而不同．
2．等势面 (1)定义：电场中电势相等的各点组成的面． (2)特点 ①等势面一定与电场线垂直． ②在同一等势面上移动电荷时电场力不做功． ③电场线方向总是从电势高的等势面指向电势低的等势面． ④等差等势面越密的地方电场强度越大，反之越小．
三、电势差 1．定义：电荷在电场中由一点 A 移到另一点 B 时，电场力所 做的功 WAB 与移动电荷的电荷量 q 的比值． WAB 2．定义式：UAB＝ q . 3．影响因素 电势差 UAB 由电场本身的性质决定，与移动的电荷 q 及电场力 做的功 WAB 无关，与零势点的选取无关． 4．电势差与电势的关系：UAB＝φA－φB，UAB＝－UBA.
解析：由于 B 供电线的电势高于 A 供电线的电势，在 c、d、e、 f 四点中，c 点的电势最高，而等势面在 f 点处更密集，故 f 点的电 场最强，故 A、B 错误．由于 c 点电势高于 f 点，而电子带负电， 故将其从 c 移到 f，电势能增大，故 C 正确．由于 c、d、e、f 四点 所在等势面电势依次降低，故将某电子在 d 点由静止释放，它会向 c 点所在等势面运动，故 D 错误． 答案：C
2020年高考物理新课标第一轮总复习讲义：第七章 第二讲 电场能的性质 含答案
基础复习课第二讲电场能的性质[小题快练]1．判断题(1)电场力做功与重力做功相似，均与路径无关．( √ )(2)电场中电场强度为零的地方电势一定为零．( × )(3)沿电场线方向电场强度越来越小，电势逐渐降低．( × )(4)A、B两点间的电势差等于将正电荷从A移到B点时静电力所做的功．( × )(5)A、B两点的电势差是恒定的，所以U AB＝U BA.( × )(6)电势是矢量，既有大小也有方向．( × )(7)等差等势线越密的地方，电场线越密，电场强度越大．( √ )(8)电场中电势降低的方向，就是电场强度的方向．( × )2．(多选)关于电势差的计算公式，下列说法正确的是( BC )A．电势差的公式U AB＝W ABq说明两点间的电势差U AB与电场力做功W AB成正比，与移动电荷的电荷量q成反比B．把正电荷从A点移到B点电场力做正功，则有U AB＞0C．电势差的公式U AB＝W ABq中，U AB与移动电荷的电荷量q无关D．电场中A、B两点间的电势差U AB等于把正电荷q从A点移动到B点时电场力所做的功3．(2016·全国卷Ⅲ)关于静电场的等势面，下列说法正确的是( B )A．两个电势不同的等势面可能相交B．电场线与等势面处处相互垂直C．同一等势面上各点电场强度一定相等D．将一负的试探电荷从电势较高的等势面移至电势较低的等势面，电场力做正功4．(多选)(2017·江苏卷)在x轴上有两个点电荷q1、q2，其静电场的电势φ在x轴上分布如图所示．下列说法正确有( AC )A．q1和q2带有异种电荷B．x1处的电场强度为零C．负电荷从x1移到x2，电势能减小D．负电荷从x1移到x2，受到的电场力增大考点一电势高低与电势能大小的判断(自主学习)1．电势高低的判断2．电势能大小的判断1－1.[电势、电势能的判断](2019·成都龙泉驿一中入学考试)如图所示为静电除尘机理图，废气先经过一个机械过滤装置再进入静电除尘区，放电极和集尘极加上高压电场，使尘埃带上负电，尘埃在电场力的作用下向集尘极迁移并沉积，达到除尘目的，图中虚线为电场线(方向未标)．不考虑尘埃在迁移过程中的相互作用和电量变化，则()A．电场线方向由放电极指向集尘极B．图中A点电势高于B点电势C．尘埃在迁移过程中电势能减小D．尘埃在迁移过程中动能减小解析：由于尘埃带负电，要使尘埃向集尘极偏转，所受的电场力应指向集尘极，所以电场线应由集尘极指向放电极，由于A点离放电极较近，所以A点电势较低，故A、B错误；尘埃在迁移过程中电场力做正功，电势能减小，故C正确；尘埃在迁移过程中由动能定理可知，尘埃动能增大，故D错误．答案：C1－2. [电场强度、电势能、电场力应用的判断] 四个等量异种点电荷，分别放在正方形的四个顶点处，A、B、C、D为正方形四条边的中点，O为正方形的中心，如图所示．下列说法中正确的是()A．O点电场强度为零B．A、B、C、D四点的电场强度相同C．将一带负电的试探电荷从B点移动到D点，电场力做功为零D．将一带负电的试探电荷从A点移动到C点，其电势能减小答案：C1－3.[电场强度、电势、电势能的判断] (2019·吉林实验中学月考)如图所示，真空中有一个边长为L 的正方体，正方体的两个顶点M 、N 处分别放置电荷量都为q 的正、负点电荷．图中的a 、b 、c 、d 是其他的四个顶点，k 为静电力常量．下列表述正确是( )A ．a 、b 两点电场强度大小相等，方向不同B ．a 点电势高于b 点电势C ．把点电荷＋Q 从c 移到d ，电势能增加D ．同一个试探电荷从c 移到b 和从b 移到d ，电场力做功相同解析：根据电场线分布知，a 、b 两点的电场强度大小相等，方向相同，故A 错误；a 、b 两点处于等量异种电荷的垂直平分面上，该面是一等势面，所以a 、b 的电势相等．故B 错误；根据等量异种电荷电场线的特点，因为沿着电场线方向电势逐渐降低，则c 点的电势大于d 点的电势．把点电荷＋Q 从c 移到d ，电场力做正功，电势能减小，故C 错误；因U cb ＝U bd 可知同一电荷移动，电场力做功相等，故D 正确． 答案：D考点二 公式E ＝Ud 的应用 (自主学习)1．公式E ＝Ud 的三点注意 (1)只适用于匀强电场．(2)d 为某两点沿电场强度方向上的距离，或两点所在等势面之间的距离． (3)电场强度的方向是电势降低最快的方向． 2．纵向拓展推论1 匀强电场中的任一线段AB 的中点C 的电势，等于φC ＝φA ＋φB2，如图甲所示．推论2 匀强电场中若两线段AB ∥CD ，且AB ＝CD ，则U AB ＝U CD (或φA －φB ＝φC －φD )，如图乙所示． 3．横向拓展公式E ＝Ud 只能适用于匀强电场的定量计算，但在非匀强电场中，可以用该式进行定性判断．2－1. [匀强电场中应用E ＝Ud ] 如图所示，匀强电场的方向平行于xOy 坐标系平面，其中坐标原点O 处的电势为2 V ，a 点的坐标为(0,4)，电势为8 V ，b 点的坐标为(3,0)，电势为8 V ，则电场强度的大小为( )A ．250 V/mB ．200 V/mC ．150 V/mD ．120 V/m答案：A2－2.[非匀强电场中应用U ＝Ed ] (多选)某电场中等势面的分布如图所示，图中虚线表示等势面，过a 、b 两点的等势面电势分别为40 V 和10 V ，c 点是a 、b 连线的中点，则a 、b 两点的电场强度E a 、E b 及c 处的电势φc 应( )A ．E a ＞E bB ．φc 大于25 VC ．φc 小于25 VD ．E a ＜E b答案：AC2－3.[U ＝Ed 的应用] (2018·湖北部分重点中学模拟)如图所示，水平面内有A 、B 、C 、D 、M 、N 六个点，它们均匀分布在半径为R ＝2 cm 的同一圆周上，空间有一方向与圆平面平行的匀强电场．已知A 、C 、M 三点的电势分别为φA ＝(2－3)V 、φC ＝2 V 、φM ＝(2＋3)V ，下列判断正确的是( )A ．电场强度的方向由A 指向DB ．电场强度的大小为1 V/mC ．该圆周上的点电势最高为4 VD．沿圆周将电子从D点经M点移到N点，电场力先做负功后做正功解析：在匀强电场中AM连线的中点G的电势φG＝12(φA＋φM)＝2 V＝φC，所以直线COGN为等势线，在匀强电场中等势线相互平行，电场线与等势线相互垂直，且由电势高的等势线指向电势低的等势线，可知直线AB、直线DM分别为等势线，直线DB、直线MA分别为电场线，可知电场强度的方向由M 指向A(或由D指向B)，故A错误；MA两点间的电势差U MA＝φM－φA＝2 3 V，沿电场方向的距离d＝3R＝350m，电场强度E＝U MAd＝100 V/m，故B错误；过圆心O做MA的平行线，与圆的交点H处电势最高，U HO＝E·R＝2 V，由U HO ＝φH－φO可得：最高电势φH＝U HO＋φO＝4 V，故C正确；沿圆周将电子从D点经M点移到N点，电场力先做正功再做负功，故D错误．答案：C考点三电场线、等势线(面)及带电粒子的运动轨迹问题(自主学习)1．等势线总是和电场线垂直，已知电场线可以画出等势线，已知等势线也可以画出电场线．2．几种典型电场的等势线(面)垂直于电场线的一簇平面以点电荷为球心的一簇球面连线的中垂线上电势处处为零连线上，中点的电势最低；中垂线上，中点的电势最高3.带电粒子在电场中运动轨迹问题的分析方法(1)从轨迹的弯曲方向判断受力方向(轨迹向合外力方向弯曲)，从而分析电场方向或电荷的正负．(2)结合轨迹、速度方向与静电力的方向，确定静电力做功的正负，从而确定电势能、电势和电势差的变化等．(3)根据动能定理或能量守恒定律判断动能的变化情况．3－1. [电场线与等势面]如图所示，实线为某电场的电场线，虚线表示该电场的等势面，A、B、C是电场中的三点，下列说法正确的是()A．三点中，B点的电场强度最大B．三点中，A点的电势最高C．将一带负电的检验电荷从A移动到B，电势能增大D．将一带正电的检验电荷从A移动到B和从A移动到C，电势能的变化相同答案：D3－2.[等势线与轨迹](2016·全国卷Ⅲ) 如图，P是固定的点电荷，虚线是以P为圆心的两个圆．带电粒子Q在P的电场中运动，运动轨迹与两圆在同一平面内，a、b、c为轨迹上的三个点．若Q仅受P 的电场力作用，其在a、b、c点的加速度大小分别为a a、a b、a c，速度大小分别为v a、v b、v c，则()A．a a>a b>a c，v a>v c>v bB．a a>a b>a c，v b>v c>v aC．a b>a c>a a，v b>v c>v aD．a b>a c>a a，v a>v c>v b答案：D3－3. [电场线与轨迹]如图所示，实线表示一正点电荷和金属板间的电场分布图线，虚线为一带电粒子从P点运动到Q点的运动轨迹，带电粒子只受电场力的作用．那么下列说法正确的是()A．带电粒子从P到Q过程中动能逐渐增大B．P点电势比Q点电势高C．带电粒子在P点时具有的电势能大于在Q点时具有的电势能D．带电粒子的加速度逐渐变大解析：由粒子运动的轨迹可以判断，粒子受到的电场力为引力的作用，带电粒子从P到Q过程中电场力做负功，粒子的动能逐渐减小，故A错误；沿电场方向电势降低，所以P点电势比Q点电势高，故B正确；带电粒子从P到Q过程中电场力做负功，电势能增加，故C错误；电场线密的地方电场强度大，所以带电粒子的加速度逐渐减小，故D错误．答案：B考点四电场中的功能关系(师生共研)(1)电场力做正功，电势能减少，电场力做负功，[典例]A、B为其运动轨迹上的两点．已知该粒子在A点的速度大小为v0，方向与电场方向的夹角为60°；它运动到B点时速度方向与电场方向的夹角为30°.不计重力．求A、B两点间的电势差．[审题指导]第一步：抓关键点第二步：找突破口(1)粒子在匀强电场中运动，其水平方向做匀加速直线运动，竖直方向做匀速直线运动，即粒子的竖直分速度恒定不变．(2)要求A、B两点的电势差，可由AB过程中的功能关系求解．解析：设带电粒子在B点的速度大小为v B.粒子在垂直于电场方向的速度分量不变，即v B sin 30°＝v0sin 60°①由此得v B＝3v0②设A、B两点间的电势差为U AB，由动能定理有qU AB＝12m(v2B－v20)③联立②③式得U AB＝m v20 q.答案：m v20 q[反思总结]处理电场中能量问题的基本方法在解决电场中的能量问题时常用到的基本规律有动能定理、能量守恒定律，有时也会用到功能关系．1．应用动能定理解决问题需研究合外力的功(或总功)．2．应用能量守恒定律解决问题需注意电势能和其他形式能之间的转化．3．应用功能关系解决该类问题需明确电场力做功与电势能改变之间的对应关系．4．有电场力做功的过程机械能一般不守恒，但机械能与电势能的总和可以不变．4－1.[功能关系的理解](多选)(2019·安徽江淮十校联考)如图所示，整个空间充满竖直向下的匀强电场，一带正电的小球自A点由静止开始自由下落，到达B点时与绝缘弹簧接触，到达C点时弹簧被压缩至最短，然后被弹回．若不计弹簧质量和空气阻力，在带电小球(小球带电量不变)下降运动过程中，下列判断中正确的是()A ．运动过程中小球所受重力和弹力做功之和等于小球动能增加量B ．小球由B 到C 动能先增大后减小 C ．小球在C 点时加速度最大D ．小球由B 到C 的过程中，动能和弹簧弹性势能之和增大解析：运动过程中小球所受重力、弹力和电场力做功之和等于小球动能增加量，选项A 错误；在B 点时电场力和重力之和大于弹力，小球的加速度向下，随小球的下降，弹力增大，则加速度减小，直到重力和电场力的合力等于弹力时，加速度为零，速度最大；小球继续下降，弹力大于重力和电场力的合力，则加速度向上，做减速运动直到最低点C 时速度为零，则小球由B 到C 动能先增大后减小，选项B 正确；小球下落与弹簧接触的运动具有对称性，当压缩弹簧的速度等于刚接触弹簧时的速度时，加速度大小相等，再往下压缩加速度变大，则在C 点时加速度最大；选项C 正确；小球由B 到C 的过程中，重力势能减小，电场力做正功，由能量守恒可知，动能和弹簧弹性势能之和增大，选项D 正确． 答案：BCD4－2. [功能关系的应用] 如图所示，在O 点放置一个正电荷，在过O 点的竖直平面内的A 点，自由释放一个带正电的小球，小球的质量为m 、电荷量为q .小球落下的轨迹如图中虚线所示，它与以O 为圆心、R 为半径的圆(图中实线表示)相交于B 、C 两点，O 、C 在同一水平线上，∠BOC ＝30°，A 距离OC 的竖直高度为h .若小球通过B 点的速度为v ，试求：(1)小球通过C 点的速度大小；(2)小球由A 到C 的过程中电势能的增加量．解析：(1)因B 、C 两点电势相等，小球由B 到C 只有重力做功，由动能定理得 mgR ·sin 30°＝12m v 2C －12m v 2 得：v C ＝v 2＋gR .(2)由A 到C 应用动能定理得 W AC ＋mgh ＝12m v 2C －0得W AC＝12m v2C－mgh＝12m v2＋12mgR－mgh.由电势能变化与电场力做功的关系得ΔE p＝－W AC＝mgh－12m v2－12mgR.答案：(1)v2＋gR(2)mgh－12m v2－12mgR1．(多选)如图所示为两电荷量绝对值相等的点电荷A、B激发的电场，矩形abcd的中心正好与两电荷连线的中点O重合，ad边平行于点电荷连线，e、f、g、h分别为矩形各边与两电荷连线及中垂线的交点，取无穷远处为零电势处．则下列说法正确的是( BCD )A．若A、B是同种电荷，则e、f两点电场强度相同B．若A、B是同种电荷，则a、b、c、d四点电势相同C．若A、B是异种电荷，则g、h两点的电势为零D．若A、B是异种电荷，则a、c两点电场强度相同2．(多选)如图所示，A、B、C、D、E、F为匀强电场中一个边长为10 cm的正六边形的六个顶点，A、B、C三点电势分别为1 V、2 V、3 V，正六边形所在平面与电场线平行．下列说法正确的是( ACD )A．通过CD和AF的直线应为电场中的两条等势线B．匀强电场的电场强度大小为10 V/mC．匀强电场的电场强度方向为由C指向AD．将一个电子由E点移到D点，电子的电势能将减少1.6×10－19 J3．(多选)(2018·黑龙江大庆中学模拟)如图所示，在一匀强电场区域中，A、B、C、D四点恰好位于一平行四边形的四个顶点上，BD是对角线，∠A小于90°，则下列说法正确的是( BCD )A．如果B、D两点电势相等，则A、C两点电势一定相等B ．如果A 、D 两点电势相等，则B 、C 两点电势一定相等 C ．如果U AD ＝U DC ，则D 、B 两点电势一定相等D ．如果A 、B 、D 三点的电势均为零，则C 点电势一定为零解析：如果B 、D 两点电势相等，则BD 连线就是等势线，如果电场方向与四边形平面平行，由于电场线垂直于等势面，因此A 、C 两点不可能等势，A 项错误；如果A 、D 两点电势相等，则AD 就是等势线，由于匀强电场中等势线互相平行，因此BC 也是等势线，B 项正确；如果U AD ＝U DC ，则AC 连线的中点与D 等势，即BD 是等势线，因此C 项正确；如果A 、B 、D 三点的电势均为零，则平行四边形所在的平面为等势面，因此C 点的电势一定为零，D 项正确．[A 组·基础题]1．对于静电场中的A 、B 两点，下列说法正确的是( D ) A ．点电荷在电场中某点受力的方向一定是该点电场强度的方向B ．电势差的公式U AB ＝W ABq ，说明A 、B 两点间的电势差U AB 与静电力做功W AB 成正比，与移动电荷的电荷量q 成反比C ．根据E ＝U ABd ，电场强度与电场中两点间的距离d 成反比D ．若将一正电荷从A 点移到B 点电场力做正功，则A 点的电势高于B 点的电势2. 带电粒子仅在电场力作用下，从电场中a 点以初速度v 0进入电场并沿虚线所示的轨迹运动到b 点，如图所示，则从a 到b 过程中，下列说法正确的是( D )A ．粒子带负电荷B ．粒子先加速后减速C ．粒子加速度一直增大D ．粒子的机械能先减小后增大3．(多选)如图所示，长为L 、倾角为θ的光滑绝缘斜面处于水平向右的匀强电场中，一电荷量为＋q 、质量为m 的小球，以初速度v 0由斜面底端的M 点沿斜面上滑，到达斜面顶端N 的速度仍为v 0，则( BCD )A ．电场强度等于mg sin θqB ．电场强度等于mg tan θqC ．M 、N 两点间的电势差为mgL sin θqD ．小球在N 点的电势能小于在M 点的电势能4. 一个正点电荷固定在正方形的一个顶点D 上，另一个带电粒子射入该区域时，恰好能经过正方形的另外三个顶点A 、B 、C ，粒子运动轨迹如图所示，下列说法正确的是( C )A ．根据轨迹可判断该带电粒子带正电B ．粒子经过A 、B 、C 三点速率大小关系是v B ＞v A ＝v C C ．粒子在A 、B 、C 三点的加速度大小关系是a A ＝a C ＞a BD ．A 、C 两点的电场强度相同5．(多选) 如图所示，A 、B 、O 、C 为在同一竖直平面内的四点，其中A 、B 、O 沿同一竖直线，B 、C 同在以O 为圆心的圆周(用虚线表示)上，沿AC 方向固定有一光滑绝缘细杆L ，在O 点固定放置一带负电的小球．现有两个质量和电荷量都相同的带正电的小球a 、b ，先将小球a 穿在细杆上，让其从A 点由静止开始沿杆下滑，后使小球b 从A 点由静止开始沿竖直方向下落．各带电小球均可视为点电荷，则下列说法中正确的是( CD )A ．从A 点到C 点，小球a 做匀加速运动B ．从A 点到C 点电场力对小球a 做的功大于从A 点到B 点电场力对小球b 做的功 C ．小球a 在C 点的动能大于小球b 在B 点的动能D ．从A 点到C 点，小球a 的机械能先增加后减少，但机械能与电势能之和不变6．(多选)(2017·全国卷Ⅰ)在一静止点电荷的电场中，任一点的电势φ与该点到点电荷的距离r 的关系如图所示．电场中四个点a 、b 、c 和d 的电场强度大小分别E a 、E b 、E c 和E d .点a 到点电荷的距离r a 与点a 的电势φa 已在图中用坐标(r a ，φa )标出，其余类推．现将一带正电的试探电荷由a 点依次经b 、c 点移动到d 点，在相邻两点间移动的过程中，电场力所做的功分别为W ab 、W bc 和W cd .下列选项正确的是( AC )A．E a∶E b＝4∶1B．E c∶E d＝2∶1C．W ab∶W bc＝3∶1 D．W bc∶W cd＝1∶37．(多选)(2018·广东揭阳二模)如图所示，正四面体的棱长为a，A、B、C、D是其四个顶点，现在B、D两点分别固定电量均为q的正负点电荷，静电力常量为k，下列说法正确的是( BC )A．A点的场强大小为3kq a2B．A、C两点的场强方向相同C．A、C两点电势相同D．将一正电荷从A点沿直线移动到C点，电场力先做正功后做负功解析：两个电荷在A点产生的场强大小E1＝E2＝kqa2，方向的夹角为120°，则A点的合场强E＝E1＝E2＝kqa2，A错误；据题，＋q、－q是两个等量异种点电荷，通过BD的中垂面是一等势面，AC在同一等势面上，电势相等，A、C两点的场强都与等势面垂直，方向指向D一侧，方向相同，根据对称性可知，场强大小相等，故A、C两点的场强、电势均相同，将一正电荷从A点移动到C点，电场力不做功，B、C正确，D错误．8．在电场强度大小为E的匀强电场中，将一个质量为m、电荷量为＋q的带电小球由静止开始释放，带电小球沿与竖直方向成θ角的方向做直线运动．关于带电小球的电势能E p和机械能W的判断，正确的是( B )A．若sin θ＜qEmg，则E p一定减少，W一定增加B．若sin θ＝qEmg，则E p、W一定不变C．若sin θ＝qEmg，则E p一定增加，W一定减少D．若tan θ＝qEmg，则E p可能增加，W一定增加[B组·能力题]9. (多选)(2018·四川高三春季诊断改编)真空中相距为3a的两个点电荷M、N，分别固定于x轴，x1＝0和x2＝3a的两点上，在它们连线上各点的电场强度E随x变化的关系如图所示，下列判断正确的是( AC )A．点电荷M、N一定为同种电荷B．在x轴上，3a＜x＜6a的区域内，有一点电场强度为零C．点电荷M、N所带电荷量的绝对值之比为4∶1D．若设无穷远处为电势能零点，则x＝2a处的电势一定为零解析：若两电荷为异种电荷，在x＝2a处，电场强度不可能为0，故两电荷为同种电荷，选项A正确；两电荷为同种电荷，可知在N的右侧电场强度均不为零，选项B错误；M在2a处产生的场强为E1＝k Q M(2a)2，N在2a处产生的场强E2＝kQ Na2，由于2a处场强为0，故E1＝E2，解得Q M＝4Q N，故C正确；若设无穷远处为电势能零点，则x＝2a处的电势一定为正值，选项D错误．10．(多选) (2018·合肥二模)如图所示，竖直平面内有一圆周，其圆心为O，直径AB和CD相互垂直，电荷量均为Q的正点电荷放在关于CD对称的圆周上，它们所在半径的夹角为120°.则下列说法正确的是( BD )A．点O与点C的场强相同B．点C与点D的场强大小之比为3：1C．一电子从点D由静止释放，运动到点C的过程中，加速度先减小后增大D．将一正电荷沿着圆周从点A经D移至点B的过程中，电场力先做正功，后做负功解析：点O 与点C 的场强大小相等，方向相反，故A 错误；根据矢量合成法则，C 点场强为E C ＝2×kQR 2cos60°＝kQ R 2， D 点的场强为E D ＝2×kQ ⎝⎛⎭⎪⎫32R 2＋⎝ ⎛⎭⎪⎫32R 2×32R 3R ＝kQ 3R 2，点C 与点D 的场强大小之比为3：1，故B 正确；根据电场强度的矢量合成法则，距离两点电荷连线x ＝64R ＜32R 处的场强最强，则电子从点D 到点C 的过程中，加速度先增大，再减小，再增大，故C 错误；根据等量同种电荷的电场线，正电荷沿着圆周从点A 到点D ，电场力做正功，从点D 到点B 的过程中，电场力做负功，故D 正确．11．(2018·吉林白城通榆月考)如图所示，用长为2L 的绝缘轻杆连接两个质量均为m 的带电小球A 和B 置于光滑绝缘的水平面上，A 球的带电量为＋2q ，B 球的带电量为－3q ，构成一个带电系统(它们均可视为质点，不计轻杆的质量，也不考虑两者间相互作用的库仑力)．现让小球A 处在有界匀强电场区域MPNQ 内．已知虚线MP 位于细杆的中垂线上，虚线NQ 与MP 平行且间距足够长．匀强电场的电场强度大小为E ，方向水平向右．释放带电系统，让它从静止开始运动，忽略带电系统运动过程中所产生的磁场影响．求：(1)带电系统运动的最大速度为多少？(2)带电系统运动过程中，B 球电势能增加的最大值多少？ (3)带电系统回到初始位置所用时间为多少？解析： (1) 从AB 在电场中受力方向可知，小球B 刚进入电场带电系统具有最大速度，从释放带电系统到小球B 刚进入电场的过程中，根据动能定理有2qEL ＝12×2m v 2max －0，v max ＝2qELm ；(2)当带电系统速度第一次为零，B 克服电场力做功最多、B 增加的电势能最多，设B 球在电场中的最大位移为x ，由动能定理有2qE (L ＋x )－3qEx ＝0，得x ＝2L ，所以B 电势能增加的最大值为W max ＝3qE ×2L ＝6qEL ；(3)设带电系统由静止释放到小球B 刚进入电场的过程中，带电系统运动的时间为t 1，则有L ＝12a 1t 21，a 1＝qEm ，设小球B 进入电场后至小球A 刚运动到带电系统速度为零时(最右端)的过程中，带电系统运动的时间为t 2，则有2L ＝12a 2t 22，a 2＝qE2m ，根据对称性可知，带电系统从出发点回到出发点的过程中所用总时间为t ＝2t 1＋2t 2，解得t ＝62mL qE . 答案：(1)2qELm (2)6qEl (3)62mL qE。

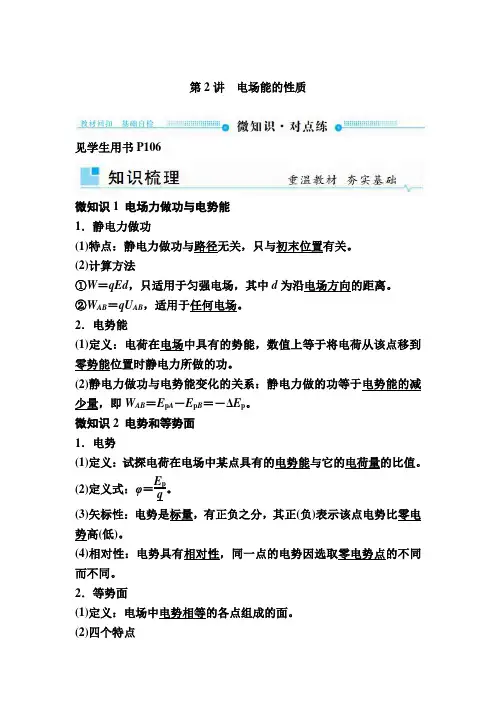

2020年高三物理复习教案：第七章第2讲 电场能的性质
第2讲电场能的性质见学生用书P106微知识1 电场力做功与电势能1．静电力做功(1)特点：静电力做功与路径无关，只与初末位置有关。
(2)计算方法①W＝qEd，只适用于匀强电场，其中d为沿电场方向的距离。
②W AB＝qU AB，适用于任何电场。
2．电势能(1)定义：电荷在电场中具有的势能，数值上等于将电荷从该点移到零势能位置时静电力所做的功。
(2)静电力做功与电势能变化的关系：静电力做的功等于电势能的减少量，即W AB＝E p A－E p B＝－ΔE p。
微知识2 电势和等势面1．电势(1)定义：试探电荷在电场中某点具有的电势能与它的电荷量的比值。
(2)定义式：φ＝E p q。
(3)矢标性：电势是标量，有正负之分，其正(负)表示该点电势比零电势高(低)。
(4)相对性：电势具有相对性，同一点的电势因选取零电势点的不同而不同。
2．等势面(1)定义：电场中电势相等的各点组成的面。
(2)四个特点①等势面一定与电场线垂直。
②在同一等势面上移动电荷时电场力不做功。
③电场线方向总是从电势高的等势面指向电势低的等势面。
④等差等势面越密的地方电场强度越大，反之越小。
3．几种常见的典型电场的等势面比较微知识3 电势差匀强电场中电势差与电场强度的关系1．电势差(1)定义：电荷在电场中，由一点A移到另一点B时，电场力做的功与移动的电荷的电荷量的比值。
(2)定义式：U AB＝W AB q。
(3)电势差与电势的关系：U AB＝φA－φB，U AB＝－U BA。
(4)影响因素电势差U AB由电场本身的性质决定，与移动的电荷q及电场力做的功W AB无关，与零电势点的选取无关。
2．匀强电场中电势差与电场强度的关系(1)电势差与场强的关系式：U＝Ed，其中d为电场中A、B两点间沿电场线方向的距离。
(2)电场强度的方向和大小电场中，场强方向是指电势降落最快的方向。
在匀强电场中，场强在数值上等于沿电场方向每单位距离上降低的电势。
一、思维辨析(判断正误，正确的画“√”，错误的画“×”。
2020高考物理一轮总复习 第七章 讲义新人教版【共4套56页】
本套资源目录2020高考物理一轮总复习第七章第1讲库仑定律电场力的性质讲义含解析新人教版2020高考物理一轮总复习第七章第2讲电场能的性质讲义含解析新人教版2020高考物理一轮总复习第七章第3讲电容器与电容带电粒子在电场中的运动讲义含解析新人教版2020高考物理一轮总复习第七章链接高考7电场中的力电综合问题讲义含解析新人教版库仑定律电场力的性质全国卷3年考情分析[基础知识·填一填][知识点1] 电荷和电荷守恒定律1．点电荷：形状和大小对研究问题的影响可忽略不计的带电体称为点电荷．2．电荷守恒定律(1)电荷既不会创生，也不会消灭，它只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分；在转移过程中，电荷的总量保持不变.(2)起电方式：摩擦起电、接触起电、感应起电．判断正误，正确的划“√”，错误的划“×”．(1)质子的电荷量为一个元电荷，但电子、质子是实实在在的粒子，不是元电荷．(√) (2)两个完全相同的带电金属球接触时，先发生正、负电荷的中和，然后再平分．(√) (3)点电荷就是体积和带电荷量很小的带电体．(×) (4)任何带电体所带的电荷量都是元电荷的整数倍．(√) [知识点2] 库仑定律1．内容：真空中两个静止点电荷之间的相互作用力，与它们的 电荷量的乘积 成正比，与它们的距离的二次方成 反比 ，作用力的方向在它们的连线上．2．公式： F ＝kq 1q 2r2 ，式中的k ＝9.0×109 N·m 2/C 2，叫做静电力常量． 3．适用条件：(1) 点电荷 ；(2)真空．判断正误，正确的划“√”，错误的划“×”． (1)根据F ＝kq 1q 2r 2可知，当r →0时，有F →∞.(×) (2)静电力常量的数值是由实验得出的．(√)(3)不能看做点电荷的两个带电体之间没有库仑力．(×) [知识点3] 静电场 电场强度1．静电场：静电场是客观存在于电荷周围的一种 物质 ，其基本性质是对放入其中的电荷有 力的作用 .2．电场强度(1)意义：描述电场强弱和方向的物理量． (2)公式①定义式：E ＝ Fq，是矢量，单位：N/C 或V/m.②点电荷的场强：E ＝ k Q r2 ，Q 为场源电荷，r 为某点到Q 的距离． ③匀强电场的场强：E ＝ U d.(3)方向：规定为 正电荷 在电场中某点所受电场力的方向．判断正误，正确的划“√”，错误的划“×”．(1)电场中某点的电场强度与试探电荷在该点所受的电场力成正比．(×) (2)电场中某点的电场强度方向即为正电荷在该点所受的电场力的方向．(√)(3)在点电荷产生的电场中，以点电荷为球心的同一球面上各点的电场强度都相同．(×)(4)在真空中，电场强度的表达式E ＝kQ r2中的Q 就是产生电场的点电荷的电荷量．(√) [知识点4] 电场线及特点1．电场线：电场线是画在电场中的一条条有方向的曲线，曲线上每点的 切线 方向表示该点的电场强度方向．2．电场线的特点(1)电场线从 正电荷 或无限远处出发，终止于无限远处或 负电荷 . (2)电场线不相交．(3)在同一电场里，电场线越密的地方场强越 大 . (4)电场线上某点的切线方向表示该点的场强方向． (5)沿电场线方向 电势降低 . (6)电场线和等势面在相交处互相垂直． 3．几种典型电场的电场线(如图所示)判断正误，正确的划“√”，错误的划“×”． (1)相邻两条电场线之间的区域没有电场．(×) (2)非匀强电场的电场线有可能是平行的直线．(×) (3)电势降落的方向不一定沿电场线的方向．(√)[教材挖掘·做一做]1.(人教版选修3－1 P3实验改编)如图所示，两个不带电的导体A 和B ，用一对绝缘柱支持使它们彼此接触．把一带正电荷的物体C 置于A 附近，贴在A 、B 下部的金属箔都张开( )A ．此时A 带正电，B 带负电B．此时A电势低，B电势高C．移去C，贴在A、B下部的金属箔都闭合D．先把A和B分开，然后移去C，贴在A、B下部的金属箔都闭合解析：C [由静电感应可知，A左端带负电，B右端带正电，A、B的电势相等，选项A、B错误；若移去C，则两端的感应电荷消失，故贴在A、B下部的金属箔都闭合，选项C正确；先把A和B分开，然后移去C，则A、B带的电荷仍然存在，故贴在A、B下部的金属箔仍张开，选项D错误．]2．(人教版选修3－1 P5演示实验改编)在探究两电荷间相互作用力的大小与哪些因素有关的实验中，一同学猜想可能与两电荷的间距和电荷量有关．他选用带正电的小球A和B，A球放在可移动的绝缘座上，B球用绝缘丝线悬挂于玻璃棒C点，如图所示．实验时，先保持两球电荷量不变，使A球从远处逐渐向B球靠近，观察到两球距离越小，B球悬线的偏角越大；再保持两球距离不变，改变小球所带的电荷量，观察到电荷量越大，B球悬线的偏角越大．实验表明：两电荷之间的相互作用力，随其距离的__________ 而增大，随其所带电荷量的________ 而增大．此同学在探究中应用的科学方法是________ (选填“累积法”“等效替代法”“控制变量法”或“演绎法”)．解析：对B球进行受力分析，球受重力、电场力和线的拉力，线与竖直方向间的夹角变大时，说明电场力变大．电荷量不变时，两球距离变小，悬线偏角变大，电场力变大；距离不变时，电荷量变大，线的偏角变大，电场力变大．答案：减小增大控制变量法3．(人教版选修3－1 P15第6题改编)用一条绝缘细绳悬挂一个带电小球，小球质量为m，所带电荷量为＋q.现加一水平方向的匀强电场，平衡时绝缘绳与铅垂线成θ夹角，如图所示．那么这个匀强电场电场强度为( )A.mgqB.mgqsin θC.mgqtan θ D.mgqcos θ 答案：C4．(人教版选修3－1 P15第7题改编)如图所示， 真空中有两个点电荷Q 1＝＋4.0×10－8C 和Q 2＝－1.0×10－8C ，分别固定在x 坐标轴的x ＝0和x ＝6 cm 的位置上．那么( )A ．x 坐标轴上，电场强度为零的位置为x ＝12 cm 处B ．x 坐标轴上，电场强度为零的位置为x ＝－12 cm 处C ．x 坐标轴上，电场强度方向沿x 轴正方向的区域是0＜x ＜6 cmD ．x 坐标轴上，电场强度方向沿x 轴正方向的区域是x ＞12 cm 答案：A考点一 库仑定律的理解及应用[考点解读]1．库仑定律适用于真空中静止点电荷间的相互作用．2．对于两个均匀带电绝缘球体，可将其视为电荷集中在球心的点电荷，r 为球心间的距离．3．对于两个带电金属球，要考虑表面电荷的重新分布，如图所示．(1)同种电荷：F ＜k q 1q 2r 2. (2)异种电荷：F ＞kq 1q 2r 2. 4．不能根据公式错误地认为r →0时，库仑力F →∞，因为当r →0时，两个带电体已不能看成点电荷了．5．两个点电荷间相互作用的库仑力满足牛顿第三定律，大小相等、方向相反． 6．库仑力存在极大值，由公式F ＝k q 1q 2r 2可以看出，在两带电体的间距及电荷量之和一定的条件下，当q 1＝q 2时，F 最大．[典例赏析][典例1] (多选)如图所示，把A 、B 两个相同的导电小球分别用长为0.10 m 的绝缘细线悬挂于O A 和O B 两点．用丝绸摩擦过的玻璃棒与A 球接触，棒移开后将悬点O B 移到O A 点固定．两球接触后分开，平衡时距离为0.12 m ．已测得每个小球质量是8.0×10－4kg ，带电小球可视为点电荷，重力加速度g 取10 m/s 2，静电力常量k ＝9.0×109N·m 2/C 2，则( )A ．两球所带电荷量相等B ．A 球所受的静电力为1.0×10－2N C ．B 球所带的电荷量为46×10－8 C D ．A 、B 两球连线中点处的电场强度为0[解析] ACD [两相同的小球接触后电荷量均分，故两球所带电荷量相等，选项A 正确；对A 球受力分析，由几何关系，两球排斥开后，悬线与竖直方向的夹角为37°，根据平行四边形定则可得：F ＝mg tan 37°＝8.0×10－4×10×0.75 N＝6.0×10－3N ，选项B 错误；根据库仑定律：F ＝k q A q B l 2＝k q 2Bl 2，解得q B ＝Fl 2k＝6×10－3×0.1229×109C ＝46×10－8C ，选项C 正确；A 、B 带等量的同种电荷，故在A 、B 两球连线中点处的电场强度为0，选项D 正确．]电荷分配原则及库仑力的理解1．完全相同的带电体接触后电荷的分配原则(1)若两带电体带同种电荷q 1、q 2，则接触后电荷量平均分配，即q 1′＝q 2′＝q 1＋q 22.(2)若两带电体带异种电荷q 1、q 2，则接触后电荷量先中和后平分，即q 1′＝q 2′＝|q 1＋q 2|2，电性与带电荷量大的带电体相同． 2．库仑力方向的判断方法根据“同种电荷相斥、异种电荷相吸”判断库仑力的方向，作用力的方向沿两电荷连线方向．[题组巩固]1．(2019·河南安阳调研)两个分别带有电荷量－Q 和＋5Q 的相同金属小球(均可视为点电荷)，固定在相距为r 的两处，它们间库仑力的大小为F ，两小球相互接触后将其固定距离变为r2，则两球间库仑力的大小为( )A.5F16 B.F5 C.4F 5D.16F 5解析：D [两球相距r 时，根据库仑定律F ＝kQ ·5Qr 2，两球接触后，带电荷量均为2Q ，则F ′＝k 2Q ·2Q ⎝ ⎛⎭⎪⎫r 22，由以上两式可解得F ′＝16F5，D 正确．]2．三个相同的金属小球1、2、3分别置于绝缘支架上，各球之间的距离远大于小球的直径．球1的带电荷量为q ，球2的带电荷量为nq ，球3不带电且离球1和球2很远，此时球1、2之间作用力的大小为F .现使球3先与球2接触，再与球1接触，然后将球3移至远处，此时1、2之间作用力的大小仍为F ，方向不变．由此可知( )A ．n ＝3B ．n ＝4C ．n ＝5D ．n ＝6解析：D [由于各球之间的距离远大于小球的直径，小球带电时可视为点电荷．由库仑定律F ＝kQ 1Q 2r 2知两点电荷间距离不变时，相互间静电力大小与两球所带电荷量的乘积成正比．又由于三小球相同，则接触时平分总电荷量，故有F ＝k ·q ·nqr2＝k ·nq2·q ＋nq 22r2，解得n ＝6，D 正确．]考点二 电场强度的理解和计算[考点解读]1．电场强度的性质[典例赏析][典例2] 直角坐标系xOy 中，M 、N 两点位于x 轴上，G 、H 两点坐标如图所示．M 、N 两点各固定一负点电荷，一电荷量为Q 的正点电荷置于O 点时，G 点处的电场强度恰好为零．静电力常量用k 表示．若将该正点电荷移到G 点，则H 点处场强的大小和方向分别为( )A.3kQ4a2，沿y 轴正向 B.3kQ4a2，沿y 轴负向 C.5kQ4a2，沿y 轴正向 D.5kQ4a2，沿y 轴负向 [思考探究](1)“G 点处的电场强度恰好为零”的含义是什么？提示：“G 点处的电场强度恰好为零”说明M 、N 两处的负电荷在G 点产生的场强与点电荷Q 在G 点的场强大小相等、方向相反．(2)如何求H 点处场强的大小？提示：根据两等量负点电荷的场强的对称性和矢量合成的平行四边形定则，可求得H 点的合场强．[解析] B [因正电荷Q 在O 点时，G 点的场强为零，则可知两负点电荷在G 点形成的电场的合场强与正电荷Q 在G 点产生的场强等大反向，大小为E 合＝k Q a2；若将正电荷移到G 点，则正电荷在H 点的场强为E 1＝k Q (2a )2＝kQ4a 2，方向沿y 轴正向，因两负电荷在G 点的合场强与在H 点的合场强等大反向，则H 点处场强为E ＝E 合－E 1＝3kQ4a 2，方向沿y 轴负向，故选B.]电场强度是矢量，叠加时应遵从平行四边形定则，分析电场的叠加问题的一般步骤是： (1)确定分析计算场强的空间位置．(2)分析该处有几个分电场，先计算出各个分电场在该点的电场强度的大小和方向． (3)依次利用平行四边形定则求出矢量和．[题组巩固]1．如图所示，在水平向右、大小为E 的匀强电场中，在O 点固定一电荷量为Q 的正电荷，A 、B 、C 、D 为以O 为圆心、半径为r 的同一圆周上的四点，B 、D 连线与电场线平行，A 、C 连线与电场线垂直．则( )A ．A 点的电场强度大小为E 2＋k 2Q 2r4B ．B 点的电场强度大小为E －k Q r2 C ．D 点的电场强度大小不可能为0 D ．A 、C 两点的电场强度相同解析：A [＋Q 在A 点的电场强度沿OA 方向，大小为k Q r2，所以A 点的合电场强度大小为E 2＋k 2Q 2r 4，A 正确；同理，B 点的电场强度大小为E ＋k Q r 2，B 错误；如果E ＝k Qr2，则D点的电场强度为0，C 错误；A 、C 两点的电场强度大小相等，但方向不同，D 错误．]2．如图，真空中xOy 平面直角坐标系上的A 、B 、C 三点构成等边三角形，边长L ＝2.0 m ．若将电荷量均为q ＝＋2.0×10－6C 的两点电荷分别固定在A 、B 点，已知静电力常量k ＝9.0×109N·m 2/C 2，求：(1)两点电荷间的库仑力大小； (2)C 点的电场强度的大小和方向．解析：(1)根据库仑定律，A 、B 两点电荷间的库仑力大小为F ＝k q 2L2 ①代入数据得F＝9.0×10－3 N．②(2)A、B两点电荷在C点产生的场强大小相等，均为E1＝k qL2③A、B两点电荷形成的电场在C点的合场强大小为E＝2E1cos 30°④由③④式联立并代入数据得E≈7.8×103 N/C场强E的方向沿y轴正方向．答案：(1)9.0×10－3 N (2)7.8×103 N/C 方向沿y轴正方向考点三电场线的理解与应用[考点解读]1．两种等量点电荷的电场分析沿连线先变小后变大[典例3] (多选)如图所示，实线为不知方向的三条电场线，从电场中M点以相同速度飞出a、b两个带电粒子，仅在电场力作用下的运动轨迹如图中虚线所示．则( )A．a一定带正电，b一定带负电B．a的速度将减小，b的速度将增大C．a的加速度将减小，b的加速度将增大D．两个粒子的电势能都减少[解析]CD [因为电场线方向未知，不能确定a、b的电性，所以选项A错误；由于电场力对a、b都做正功，所以a、b的速度都增大，电势能都减少，选项B错误，D正确；粒子的加速度大小取决于电场力的大小，a向电场线稀疏的方向运动，b向电场线密集的方向运动，所以选项C正确．]电场线与轨迹问题判断方法1．“运动与力两线法”——画出“速度线”(运动轨迹在初始位置的切线)与“力线”(在初始位置电场线的切线方向)，从两者的夹角情况来分析曲线运动的情况．2．“三不知时要用假设法”——电荷的正负、场强的方向或等势面电势的高低、电荷运动的方向，若已知其中的任意一个，可顺次向下分析判定各待求量；若三个都不知，则要用假设法分别讨论各种情况．[题组巩固]1．(2019·沧州模拟)(多选)两个相同的负电荷和一个正电荷附近的电场线分布如图所示，c是两负电荷连线的中点，d点在正电荷的正上方，c、d到正电荷的距离相等，则( )A．a点的电场强度比b点的大B．a点的电势比b点的高C．c点的电场强度比d点的大D．c点的电势比d点的低解析：ACD [由题图看出，a点处电场线比b点处电场线密，则a点的场强大于b点的场强，故A正确；电场线从正电荷到负电荷，沿着电场线电势降低，所以b点的电势比a 点的高，所以B错误；负电荷在c点的合场强为零，c点只有正电荷产生的电场强度，在d 点正电荷产生的场强向上，两个负电荷产生的场强向下，合场强是它们的差值，所以c点的电场强度比d点的大，所以C正确；D项，可以根据电势这样理解：正电荷在d、c两点产生的电势相等，但两个负电荷在d点产生的电势高于c点，所以c点的总电势低于d点，所以D正确．]2．(2019·茂名模拟)如图所示为两个等量点电荷的电场线，图中A点和B点、C点和D 点皆关于两电荷连线的中点O对称，若将一电荷放在此电场中，则以下说法正确的是( )A．电荷在O点受力最大B．电荷沿直线由A到B的过程中，电场力先增大后减小C．电荷沿直线由A到B的过程中，电势能先增大后减小D．电荷沿直线由C到D的过程中，电场力先增大后减小解析：D [根据电场线的疏密特点，在AB直线上，O点电场强度最小，则受到的电场力最小，而在CD直线上，O点的电场强度最大，则受到电场力最大，因此电荷在O点受力不是最大，故A错误．根据电场线的疏密可知，从A到B的过程中，电场强度先减小后增大，则电场力也先减小后增大；同理从C到D的过程中，电场强度先增大后减小，则电场力也先增大后减小，故B错误，D正确．电荷沿直线由A到B的过程中，无法确定电荷做功的正负，因此无法确定电势能变化，故C错误．]考点四电场中的平衡和加速问题[考点解读]1．电场力方向：正电荷受力方向与场强方向相同，负电荷受力方向与场强方向相反．2．恰当选取研究对象，用“整体法”或“隔离法”进行分析．3．基本思路(1)平衡问题利用平衡条件列式求解．(2)非平衡问题利用牛顿第二定律求解．4．库仑力作用下电荷的平衡问题与力学中物体的平衡问题相同，可以将力进行合成与分解．5．列平衡方程，注意电荷间的库仑力与电荷间的距离有关．[考向突破][考向1] “三个自由点电荷平衡”的问题(1)平衡的条件：每个点电荷受到另外两个点电荷的合力为零或每个点电荷处于另外两个点电荷产生的合场强为零的位置．(2)[典例4] 如图所示，足够大的光滑绝缘水平面上有三个带电质点，A和C围绕B做匀速圆周运动，B 恰能保持静止，其中A 、C 和B 的距离分别是L 1和L 2.不计三个质点间的万有引力，则A 和C 的比荷(电荷量与质量之比)之比应是( )A.⎝ ⎛⎭⎪⎫L 1L 22B.⎝ ⎛⎭⎪⎫L 2L 12C.⎝ ⎛⎭⎪⎫L 1L 23D.⎝ ⎛⎭⎪⎫L 2L 13[解析] C [根据B 恰能保持静止可得kq A q B L 21＝k q C q B L 22； A 做匀速圆周运动， k q A q BL 21－kq C q A (L 1＋L 2)2 ＝m A ω2L 1，C 做匀速圆周运动，k q C q B L 22－k q C q A (L 1＋L 2)2＝m C ω2L 2，联立解得A 和C 的比荷(电荷量与质量之比)之比应是⎝ ⎛⎭⎪⎫L 1L 23，选项C 正确．][考向2] 电场力作用下的平衡问题库仑力作用下平衡问题的分析方法与纯力学平衡问题的分析方法是相同的，只是在原来受力的基础上多了电场力．具体步骤如下：[典例5] 如图所示，带电体P 、Q 可视为点电荷，电荷量相同．倾角为θ，质量为M 的斜面体放在粗糙水平面上，将质量为m 的物体P 放在粗糙的斜面体上，当物体Q 放在与P 等高(PQ 连线水平)且与物体P 相距为r 的右侧位置时，P 静止且受斜面体的摩擦力为0，斜面体保持静止，静电力常量为k ，则下列说法正确的是( )A ．P 、Q 所带电荷量为 mgk tan θr 2B ．P 对斜面的压力为0C ．斜面体受到地面的摩擦力为0D ．斜面体对地面的压力为(M ＋m )g[解析] D [以P 为研究对象，分析P 受力如图所示，由平衡条件得F ＝mg tan θ，N＝mg cos θ，由库仑定律得F ＝kq 2r2，联立解得q ＝mgr 2tan θk，A 错误；由牛顿第三定律得P 对斜面的压力与N 等大反向，不为零，B 错误；分析物体P 和斜面体整体受力，易知地面对斜面的静摩擦力f ＝F ＝mg tan θ，地面对斜面体的支持力N ′＝(M ＋m )g ，所以C 错误，D 正确．][考向3] 电场力作用下的动力学问题 解决与电场力有关的动力学问题的一般思路：(1)选择研究对象(多为一个带电体，也可以是几个带电体组成的系统)．(2)对研究对象进行受力分析，包括电场力、重力(电子、质子、正负离子等基本粒子在没有明确指出或暗示时一般不计重力，带电油滴、带电小球、带电尘埃等带电体一般计重力)．(3)分析研究对象所处的状态是平衡状态(静止或匀速直线运动)还是非平衡状态(变速运动等)．(4)根据平衡条件或牛顿第二定律列方程求解．[典例6] (2019·北京四中期末)如图所示，在一足够大的空间内存在着水平向右的匀强电场，电场强度大小E ＝3.0×104N/C.有一个质量m ＝4.0×10－3kg 的带电小球，用绝缘轻细线悬挂起来，静止时细线偏离竖直方向的夹角θ＝37°.取g ＝10 m/s 2，sin 37°＝0.60，cos 37°＝0.80，不计空气阻力的作用．(1)求小球所带的电荷量及电性；(2)如果将细线轻轻剪断，求细线剪断后，小球运动的加速度大小；(3)从剪断细线开始经过时间t ＝0.20 s ，求这一段时间内小球电势能的变化量． [解析] (1)小球受到重力mg 、电场力F 和细线的拉力T 的作用， 如图所示，由共点力平衡条件有：F ＝qE ＝mg tan θ解得：q ＝mg tan θE＝1.0×10－6C 电场力的方向与电场强度的方向相同，故小球所带电荷为正电荷．(2)剪断细线后，小球做匀加速直线运动，设其加速度为a ，由牛顿第二定律有： mgcos θ＝ma解得：a ＝gcos θ＝12.5 m/s 2.(3)在t ＝0.20 s 的时间内，小球的位移为：l ＝12at 2＝0.25 m小球运动过程中，电场力做的功为：W ＝qEl sin θ＝mgl sin θtan θ＝4.5×10－3 J所以小球电势能的减少量为：ΔE p ＝4.5×10－3J.[答案] (1)1.0×10－6C 正电荷 (2)12.5 m/s 2(3)减少4.5×10－3J思想方法(十二) 非点电荷电场强度的叠加及计算◆方法1 等效法：在保证效果相同的前提下，将复杂的电场情景变换为简单的或熟悉的电场情景．[典例1] (2019·济南模拟)MN 为足够大的不带电的金属板，在其右侧距离为d 的位置放一个电荷量为＋q 的点电荷O ，金属板右侧空间的电场分布如图甲所示，P 是金属板表面上与点电荷O 距离为r 的一点．几位同学想求出P 点的电场强度大小，但发现问题很难，经过研究，他们发现图甲所示的电场分布与图乙中虚线右侧的电场分布是一样的．图乙中是两等量异号点电荷的电场线分布，其电荷量的大小均为q ，它们之间的距离为2d ，虚线是两点电荷连线的中垂线．由此他们分别对甲图P 点的电场强度方向和大小做出以下判断，其中正确的是( )A ．方向沿P 点和点电荷的连线向左，大小为2kqd r3B ．方向沿P 点和点电荷的连线向左，大小为2kq r 2－d2r3C ．方向垂直于金属板向左，大小为2kqd r3D ．方向垂直于金属板向左，大小为2kq r 2－d2r3[解析] C [据题意，从乙图可以看出，P 点电场方向为水平向左；由图乙可知，正、负电荷在P 点电场的叠加，其大小为E ＝2k qr 2cos θ＝2k q r 2·d r ＝2k qd r3，故选项C 正确．]◆方法2 对称法：利用空间上对称分布的电荷形成的电场具有对称性的特点，使复杂电场的叠加计算问题大为简化．[典例2] 下列选项中的各14圆环大小相同，所带电荷量已在图中标出，且电荷均匀分布，各14圆环间彼此绝缘．坐标原点O 处电场强度最大的是( )[解析] B [将圆环分割成微元，根据对称性和矢量叠加，D 项O 点的场强为零，C 项等效为第二象限内电荷在O 点产生的电场，大小与A 项的相等，B 项正、负电荷在O 点产生的场强大小相等，方向互相垂直，合场强是其中一个的2倍，也是A 、C 项场强的2倍，因此B 项正确．]◆方法3 填补法：将有缺口的带电圆环补全为圆环，或将半球面补全为球面，从而化难为易、事半功倍．[典例3] (2019·石家庄质检)均匀带电的球壳在球外空间产生的电场等效于电荷集中于球心处产生的电场．如图所示，在半球面AB 上均匀分布正电荷，总电荷量为q ，球面半径为R ，CD 为通过半球面顶点与球心O 的轴线，在轴线上有M 、N 两点，OM ＝ON ＝2R .已知M 点的场强大小为E ，则N 点的场强大小为( )A.kq2R 2－E B.kq 4R 2 C.kq4R2－E D.kq4R2＋E [解析] A [左半球面AB 上的正电荷产生的电场等效为带正电荷量为2q 的整个球面的电场和带电荷量－q 的右半球面的电场的合电场，则E ＝k 2q(2R )2－E ′，E ′为带电荷量－q 的右半球面在M 点产生的场强大小．带电荷量－q 的右半球面在M 点的场强大小与带正电荷量为q 的左半球面AB 在N 点的场强大小相等，则E N ＝E ′＝k 2q (2R )2－E ＝kq 2R2－E ，则A 正确．]◆方法4 微元法：将带电体分成许多元电荷，每个元电荷看成点电荷，先根据库仑定律求出每个元电荷的场强，再结合对称性和场强叠加原理求出合场强．[典例4] 如图所示，均匀带电圆环所带电荷量为Q ，半径为R ，圆心为O ，P 为垂直于圆环平面中心轴上的一点，OP ＝L ，试求P 点的场强．[解析] 设想将圆环看成由n 个小段组成，当n 相当大时，每一小段都可以看成点电荷，其所带电荷量Q ′＝Qn，由点电荷场强公式可求得每一小段带电体在P 处产生的场强为E ＝kQ nr 2＝kQn (R 2＋L 2). 由对称性知，各小段带电体在P 处场强E 的垂直于中心轴的分量E y 相互抵消，而其轴向分量E x 之和即为带电环在P 处的场强E P ，E P ＝nE x ＝ nk Qn (R 2＋L 2)cos θ＝kQL(R 2＋L 2)32. [答案] k QL(R 2＋L 2)32电场能的性质[基础知识·填一填][知识点1] 静电力做功和电势能 1．静电力做功(1)特点：静电力做功与 路径 无关，只与电荷量和电荷移动过程始、末位置间的电势差有关．(2)计算方法①W ＝qEd ，只适用于匀强电场，其中d 为带电体沿 电场方向 的位移． ②W AB ＝qU AB ，适用于 任何电场 . 2．电势能(1)定义：电荷在电场中具有的 势能 ，称为电势能．(2)说明：电势能具有相对性，通常取无穷远或大地为电势能零点． 3．静电力做功与电势能变化的关系(1)静电力做的功等于电荷电势能的 减少量 ，即W AB ＝E p A －E p B .(2)通过W AB ＝E p A －E p B 可知：静电力对电荷做多少正功，电荷电势能就 减少 多少；静电力对电荷做多少负功，电荷电势能就 增加 多少．(3)电势能的大小：由W AB ＝E p A －E p B 可知，若令E p B ＝0，则E p A ＝W AB ，即一个电荷在电场中某点具有的电势能，数值上等于将其从该点移到零势能位置过程中静电力所做的功．[知识点2] 电势 等势面 1．电势(1)定义：电荷在电场中某一点的 电势能 与它的电荷量的比值． (2)定义式：φ＝E p q.(3)矢标性：电势是 标 量，有正负之分，其正(负)表示该点电势比零电势高(低)． (4)相对性：电势具有 相对性 ，同一点的电势因选取零电势点的不同而不同． 2．等势面(1)定义：电场中 电势相等 的各点组成的面． (2)四个特点①在同一等势面上移动电荷时电场力 不做功 .②电场线一定与等势面垂直，并且从电势 高 的等势面指向电势 低 的等势面． ③等差等势面越密的地方电场强度 越大 ，反之 越小 .。
2020届高三物理一轮复习(知识点归纳与总结)：电场能的性质
电场能的性质(电势)ϕ一、电势差U （是指两点间的）①定义：电场中两点间移动检验电荷q（从A→B），电场力做的功W AB跟其电量q的比值叫做这两点间的电势差，U AB=W AB/q 是标量．U AB的正负只表示两点电势谁高谁低。
U AB为正表示A点的电势高于B点的电势。
②数值上=单位正电荷从A→B过程中电场力所做的功。
③等于A、B的电势之差,即U AB=φA－φB④在匀强电场中U AB= Ed E (d E表示沿电场方向上的距离)意义：反映电场本身性质，取决于电场两点，与移动的电荷无关，与零电势的选取无关，⇒电势差对应静电力做功，电能其它形式的能。
⇐电动势对应非静电力做功电能其它形式的能点评：电势差很类似于重力场中的高度差．物体从重力场中的一点移到另一点，重力做的功跟其重量的比值叫做这两点的高度差h＝W/G．ϕ二、电势（是指某点的）描述电场能性质的物理量。
必须先选一个零势点，（具有相对性）相对零势点而言，常选无穷远或大地作为零电势。
正点电荷产生的电场中各点的电势为正，负点电荷产生的电场中各点的电势为负。
①定义：某点相对零电势的电势差叫做该点的电势，是标量．②在数值上=单位正电荷由该点移到零电势点时电场力所做的功.特点：⑴标量：有正负，无方向，只表示相对零势点比较的结果。
⑵电场中某点的电势由电场本身因素决定，与检验电荷无关。
与零势点的选取有关。
⑶沿电场线方向电势降低，逆。
（但场强不一定减小）。
沿E方向电势降得最快。
⑷当存在几个场源时，某处合电场的电势等于各个场源在此处产生电势代数和的叠加。
电势高低的判断方法：1根据电场线的方向判断；2电场力做功判断；3电势能变化判断。
点评：类似于重力场中的高度．某点相对参考面的高度差为该点的高度．注意：(1) 高度是相对的．与参考面的选取有关，而高度差是绝对的与参考面的选取无关．同样电势是相对的与零电势的选取有关，而电势差是绝对的，与零电势的选取无关．(2) 一般选取无限远处或大地的电势为零．当零电势选定以后，电场中各点的电势为定值．(3) 电场中A、B两点的电势差等于A、B的电势之差,即U AB=φA－φB,沿电场线方向电势降低.三、电势能E1概念：由电荷及电荷在电场中的相对位置决定的能量，叫电荷的电势能。
2020版高考物理一轮总复习第7章静电场第2讲电场能的性质的描述
电场能的性质的描述时间：45分钟满分：100分一、选择题(本题共10小题，每小题7分，共70分。
其中1～6为单选，7～10为多选)1．[2017·北京海淀期末]如图所示，带箭头的实线表示某电场的电场线，虚线表示该电场的等势面。
其中A、B、C三点的电场强度大小分别为E A、E B、E C，电势分别为φA、φB、φC，把一试探电荷－q分别放在A、B、C三点。
关于这三点的电场强度大小和电势高低的关系以及电荷在A、B、C三点电势能E p A、E p B、E p C的关系，下列说法中正确的是( )A.E A＝E B B．E A>E CC.φA＝φB D．E p A<E p B答案 B解析根据电场线的疏密程度可以看出E A>E C，E A>E B，故选项A错误，选项B正确。
根据沿着电场线的方向电势逐渐降低，得φA<φB，由E p＝qφ知E p A＞E p B,故选项C、D均错误。
2．[2017·济南调研]如图所示，匀强电场中的点A、B、C、D、E、F、G、H为立方体的8个顶点。
已知G、F、B、D点的电势分别为5 V、1 V、2 V、4 V，则A点的电势为( )A.0 V B．1 VC.2 V D．3 V答案 A解析在匀强电场中，平行且相等的两条线段电势差相等，故φG－φD＝φF－φA，得φA＝0，选项A 正确。
3．[2017·陕西咸阳模拟]一个正点电荷Q静止在正方形的一个角上，另一个带电质点射入该区域时，只在电场力作用下恰好能经过正方形的另外三个角a、b、c，如图所示，则有( )A.a 、b 、c 三点电势高低及场强大小的关系是φa ＝φc >φb ，E a ＝E c ＝2E bB.质点由a 到b 电势能增加，由b 到c 电场力做负功，在b 点动能最大C.质点在a 、b 、c 三处的加速度大小之比是1∶2∶1D.若改变带电质点在a 处的速度大小和方向，有可能使其经过a 、b 、c 三点做匀速圆周运动答案 A解析 a 、c 处于同一个等势面上，电势相等，b 点离Q 更远，电势更低，所以φa ＝φc >φb ，再根据点电荷场强的公式E ＝k Q r2可得E a ＝E c ＝2E b ，选项A 正确；质点带负电，从b 移到c ，电场力做正功，电势能减少，选项B 错误；根据场强的大小关系，质点在a 、b 、c 三处的加速度大小关系为2∶1∶2，选项C 错误；质点做匀速圆周运动，受到的向心力大小不变，a 、c 两点的场强与b 点不同，质点受到的合力不同，不能做匀速圆周运动，选项D 错误。
2020高考大一轮复习：第7章 第2讲 电场能的性质
5．(2016·全国卷Ⅱ)如图，P是固定的点电荷，虚线是以P为圆心的两个圆．带电粒子Q在P的电场中运动，运动
第七章 静电场
第2讲 电场能的性质
栏 目 导 航
01
主干回顾·强化根基
02
核心考点·探究突破
01
主干回顾·强化根基
一、电势能、电势、等势面
1．电势能
(1)电场力做功的特点：
电场力做功与________无关，只与______________有关．
路径
初、末位置
(2)电势能
①定义：电荷在________中具有的势能，数值上等于将电荷从该点移到__________位置时电场力所做的功．
电荷量q
(3)矢标性：电势是________，有E正p、负之分，其正 (负)表示该点电势比 __________ 高(低)． (4)相对性：电势具有__________ q，同一点的电势因选取____________ 的不同而不同．
标量
零电势
相对性
零电势点
3．等势面
(1)定义：电场中 ____________的电各势点相组等成的面．
3．电势能大小的判断
判断角度
判断方法
做功判断法 电场力做正功，电势能减小；电场力做负功，电势能增加
电荷电势法 正电荷在电势高的地方电势能大，负电荷在电势低的地方电势能大
公式法
将电荷量、电势连同正负号一起代入公式Ep＝qφ，正Ep的绝对值越 大，电势能越大；负Ep的绝对值越大，电势能越小
4．比较电势高低的方法 (1)根据电场线方向：沿电场线方向电势越来越低． (2)根据UAB＝φA－φB；若UAB>0，则φA>φB，若UAB<0，则φA<φB． (3)根据场源电荷：取无穷远处电势为零，则正电荷周围电势为正值，负电荷周围电势为负值；靠近正电荷处电势
(浙江选考)2020版高考物理大一轮复习第七章静电场第2讲电场能的性质课件
的是
A.a点的电势低于b点的电势
B.a点的场强大于b点的场强，方向相同
C.将一负电荷从a点移到b点电场力做负功 √
D.负电荷在a点的电势能大于在b点的电势能
图1
解析 沿电场线方向电势降低，a点的电势高于b点的电势，A错误；
电场线的疏密表示电场强弱，故a点场强大于b点场强，且方向不同，B错误；
负电荷的受力方向与场强方向相反，所以将一负电荷从a点移到b点电场力做负功，
解析
答案
变式3
(多选)如图4所示，真空条件下正点电荷电场中a、b两点的电场强度
方向与ab连线的夹角分别为60°、30°，一带正电粒子以某初速度仅在电场力
作用下由a运动到b.以下说法正确的是
A.a、b两点的电场强度E ＝3E √
a b
√
B.a、b两点的电势φa＝φb
C.该粒子在a、b两点的动能Eka<Ekb
选项D错误.
解析 答案
三、电势差
1.定义式 WAB UAB＝ q .
2.电势差与电势的关系 U ＝ φA－φB .
AB
3.影响因素 电势差UAB由 电场本身的性质 决定，与移动的电荷q及电场力做的功WAB无关， 与电势零点的选取 无关 . 4.匀强电场中电势差与电场强度的关系 电势差与场强的关系式： U＝Ed ，其中d为电场中两点间 沿电场线方向 的距离.
对对答案
自测3 (多选)关于电势差的计算公式，下列说法正确的是
WAB A.电势差的公式UAB＝ 说明两点间的电势差UAB与电场力做功WAB成正比， q
与移动电荷的电荷量q成反比 B.把正电荷从A点移动到B点电场力做正功，则有U >0 √ W C.电势差的公式U ＝ 中，U 与移动电荷的电荷量q无关 √ q
(课标通用版)2020版高考物理总复习第七章02第2讲电场能的性质课件
二、电势、等势面
1.电势 (1)定义:电荷在电场中某一点的⑩ 电势能 与它的 电荷量 的 比值,叫做这一点的电势。
(2)定义式:φ= Ep 。 q
(3)标矢性:电势是标量,但有正负之分,其正(负)值表示该点电势比 零电势 高(低)。 (4)相对性:电势具有相对性,同一点的电势因 电势零点 的选取不 同而不同。
电场线方向 沿电场线方向电势逐渐降低
场源电荷 的正负
取无穷远处电势为零,正电荷周围电势为正值,负电荷周围电势为负值 ;靠近正电荷处电势高,靠近负 电荷处电势低
电势能 的高低 电场力 做功
正电荷在电势较高处电势能大,负电荷在电势较低处电势能大
2.电场力做功与功能关系
电场力做功 的计算方法
电场中的 功能关系
(1)电场力做正功,电势能减少;电场力做负功,电势能增加,即:W=-ΔEp。 (2)如果只有电场力做功,则动能和电势能之间相互转化,动能(Ek)和电 势能(Ep)的总和不变,即:ΔEk=-ΔEp
3.电势高低的判断
判断依据
判断方法
第2讲 电场能的性质
基 一 静电力做功和电势能
础 二 电势、等势面 过 关 三 电势差 匀强电场中电势差与电场强度的关系
考点一 电势 电势能 电场力做功
考 点 考点二 电场线、等势面与粒子运动轨迹的综合问题 突 考点三 匀强电场中电势差与电场强度的关系 破
考点四 静电场中的图像问题
基础过关
一、静电力做功和电势能 1.静电力做功 (1)特点:在电场中移动电荷时电场力做功与电荷的① 实际路径 无 关,只与② 初、末位置 有关,电场力做功与重力做功相似。 (2)计算方法 a.W=qEd,只适用于匀强电场,其中d为沿③ 电场方向 的距离。 b.WAB=qUAB,适用于④ 任何电场 。
高考物理一轮复习第七章静电场第讲电场能的性质课件新人教版
＝Ud 。 2．公式U＝Ed的适用范围：匀强电场。
思考：电势和电势差与检验电荷有关吗？电场中各点的电势与零电 势点的选取有关，电势差与零电势点的选取有关吗？电势降低的方向一 定是沿电场线方向吗？
[答案] 无关；无关；不是。
(√)
二、对点激活
1．(多选)某区域的电场线分布如图所示，电场中有A、B两点。设
A、B两点的电场强度大小分别为EA、EB，电势分别是φA、φB，则下列
判断正确的是
( AD )
A．EA＜EB
B．EA＞EB
C．φA＜φB
D．φA＞φB
[解析] 本题考查对电场强度和电场线的理解。电场线越密集，场
强越大，所以EA<EB；沿着电场线方向，电势降低，所以φA>φB故A、D 正确。
比__零__电__势___高(低)。 (4)相对性：电势具有_相__对__性____，同一点的电势因选取__零__电__势__点___
的不同而不同。
3．等势面 (1)定义：电场中___电__势__相__等__的各点组成的面。
(2)四个特点 ①等势面一定与__电__场__线___垂直。 ②在_同__一__等__势__面____上移动电荷时电场力不做功。 ③电场线方向总是从__电__势__高___的等势面指向__电__势__低___的等势面。 ④等差等势面越密的地方电场强度__越__大___，反之_越__小____。
2 核心考点·重点突破
考点一 电势差、电势、电势能的理解与应用
1．电势高低的判断 判断角度
判断方法
依据电场线方向 沿电场线方向电势逐渐降低
依据电场力做功
根据 UAB＝WqAB，将 WAB、q 的正、负号代入， 由 UAB 的正、负判断 φA、φB 的高低
高考物理一轮复习第七章静电场7_2电场能的性质课件
第七章 静电场
第2讲 电场能的性质
微知识·对点练 微考点·悟方法 微专题·提素养 微考场·提技能
微知识·对点练
学生用书P106
微知识 1 电场力做功与电势能 1．静电力做功 (1)特点：静电力做功与____路__径______无关，只与__初__末__位__置____有关。 (2)计算方法 ①W＝qEd，只适用于匀强电场，其中 d 为沿__电__场__方__向____的距离。 ②WAB＝qUAB，适用于__任__何__电__场____。
答案 C
4．(等势面)将两金属球 P、Q 固定，让球 P 带上正电后，形成稳定的 电场如图所示，已知实线为电场线，虚线为等势，其中 A、B、C、D 为 静电场中的四点，则( )
A．C、D 两点的电场强度相同，电势相等 B．A、B 两点的电势相同，电场强度不同 C．将电子从 A 点移至 B 点，电场力做负功 D．将电子从 A 点移至 D 点，电势能增大
答案 B
2.(电场力做功与电势能变化的关系)如图所示为某静电场等势面的分 布，电荷量为 1.6×10－9 C 的正电荷从 A 经 B、C 到达 D 点。从 A 到 D，电 场力对电荷做的功为( )
A．4.8×10－8 J B．－4.8×10－8 J C．8.0×10－8 J D．－8.0×10－8 J 解析 电场力做功与路径无关，WAD＝qUAD＝q(φA－φD)＝－4.8×10－8 J，B 项正确。 答案 B
二、对点微练 1．(电势和电势差)如图所示的同心圆是电场中的一簇等势线，一个电 子只在电场力作用下沿着直线由 A→C 运动时的速度越来越小，B 为线段 AC 的中点，则下列说法正确的是( )
A．电子沿 AC 方向运动时受到的电场力越来越小 B．电子沿 AC 方向运动时它具有的电势能越来越大 C．电势差 UAB＝UBC D．电势 φA<φB<φC
2020版高考物理一轮复习第七章第2讲电场能的性质课件新人教版
2．(2019·重庆模拟)如图所示，空间有两个等量的正点电荷，a、b
两点在其连线的中垂线上，则下列说法一定正确的是( C )
A．电场强度 Ea>Eb C．电势 φa>φb
B．电场强度 Ea<Eb D．电势 φa<φb
解析：两个等量同种电荷连线中点 O 的电场强度为零，无穷 远处电场强度也为零，故从 O 点沿着中垂线向上到无穷远处电场 强度先增大后减小，由于 ab 间电场线的分布情况不能确定，所 以 ab 两点的电场强度大小不能确定，故 A、B 均错误．根据电 场的叠加原理可知，Oab 上电场方向向上，根据顺着电场线方向 电势降低，可知，a 点电势一定高于 b 点电势，故 C 正确、D 错 误．
正确的是(BD )
A．电场强度的方向与 cb 方向夹角为 53° B．电场强度的方向与 cb 方向夹角为 37° C．电场强度的大小为 2.82 V/cm D．圆周上的点电势最低为 1.5 V
解析：在匀强电场中，由于 φa＝9.5 V，φb＝6 V，φc＝14 V， 所以在 c、b 连线上必有电势为 9.5 V 的点，设该点为 d，ad 即为
等，所以 OC 为等势线，BD 为电场线，且由 D 指向 B，由几何
关系可得：BD＝4
2
cm，所以 E＝φDB－DφB＝4
16 2×10－2
V/m＝
2 2×102 V/m，由以上分析可知，B、D 正确．
2．(多选)如图所示，某匀强电场与圆面平行，a、b、c 为圆周上三 点，ab 为圆的一条直径，已知 a、b、c 三点的电势分别为 9.5 V、6 V、 14 V，ab 长为 5 cm，∠abc＝37°(sin37°＝0.6，cos37°＝0.8)．下列说法
∠edb＝37°，故 A 错误，B 正确；设 O 为圆心，连接 c、O 交 ad
2020版高考物理教科版大一轮复习讲义：第七章 第2讲 电场能的性质 Word版含解析
姓名，年级：时间：第2讲电场能的性质一、静电力做功和电势能1．静电力做功(1)特点:静电力做功与路径无关,只与电荷量和电荷移动过程始、末位置间的电势差有关．(2)计算方法①W＝qEd，只适用于匀强电场，其中d为带电体在沿电场方向的位移．②W AB＝qU AB，适用于任何电场．2．电势能（1）定义:电荷在电场中具有的势能，称为电势能．(2）说明:电势能具有相对性，通常把无穷远处或大地的电势能规定为零．3．静电力做功与电势能变化的关系（1)静电力做的功等于电荷电势能的减少量，即W AB＝E p A－E p B.（2）通过W AB＝E p A－E p B可知:静电力对电荷做多少正功,电荷电势能就减少多少；电荷克服静电力做多少功，电荷电势能就增加多少．（3）电势能的大小:由W AB＝E p A－E p B可知,若令E p B＝0，则E p A＝W AB，即一个电荷在电场中某点具有的电势能,数值上等于将其从该点移到零势能位置过程中静电力所做的功．自测1关于静电力做功和电势能的理解，下列说法正确的是（)A．静电力做功与重力做功相似，均与路径无关B．正电荷具有的电势能一定是正的,负电荷具有的电势能一定是负的C．静电力做正功,电势能一定增加D．静电力做功为零,电荷的电势能也为零答案A二、电势等势面1．电势（1）定义：电荷在电场中某一点的电势能与它的电荷量的比值．（2)定义式：φ＝错误!。
（3）矢标性：电势是标量,有正负之分，其正（负）表示该点电势比零电势高(低)．(4）相对性：电势具有相对性，同一点的电势因选取零电势点的不同而不同．2．等势面(1)定义:电场中电势相同的各点组成的面．(2）四个特点：①在同一等势面上移动电荷时电场力不做功．②电场线一定与等势面垂直,并且从电势高的等势面指向电势低的等势面．③等差等势面越密的地方电场强度越大,反之越小．④任意两个等势面都不相交．自测2(2016·全国卷Ⅲ·15)关于静电场的等势面,下列说法正确的是（）A．两个电势不同的等势面可能相交B．电场线与等势面处处相互垂直C．同一等势面上各点电场强度一定相等D．将一负的试探电荷从电势较高的等势面移至电势较低的等势面，电场力做正功答案B解析若两个不同的等势面相交，则在交点处存在两个不同电势数值,与事实不符，A错；电场线一定与等势面垂直，B对；同一等势面上的电势相同，但电场强度不一定相等，C错；将一负电荷从电势较高的等势面移至电势较低的等势面，电场力做负功，D错．三、电势差1．定义：电荷在电场中由一点A移到另一点B时，电场力所做的功W AB与移动电荷的电荷量q的比值．2．定义式:U AB＝错误!.3．影响因素电势差U AB由电场本身的性质决定，与移动的电荷q及电场力做的功W AB无关，与零电势点的选取无关．4．电势差与电势的关系:U AB＝φA－φB，U AB＝－U BA。
高中物理2020版新课标一轮复习第七章 静电场第2节 电场能的性质
A．无论是正电荷还是负电荷，从电场中某点移到无穷远处 时，电场力做的正功越多，电荷在该点的电势能就越大 B．无论是正电荷还是负电荷，从电场中某点移到无穷远处 时，电场力做的正功越少，电荷在该点的电势能越大 C．无论是正电荷还是负电荷，从无穷远处移到电场中某点 时，克服电场力做功越多，电荷在该点的电势能越大 D．无论是正电荷还是负电荷，从无穷远处移到电场中某点 时，电场力做功越多，电荷在该点的电势能越大
的不同而不同。
3．等势面
电势 相等的各点组成的面。 (1)定义：电场中_____
(2)四个特点
电场线垂直。 ①等势面一定与______
②在同一等势面上移动电荷时电场力不做功。
③电场线方向总是从电势___ 低 的等势面。 高 的等势面指向电势___ [注 4]
[注 4] 沿着电场线的方向，电势降低最快。
答案：AC
2．[教科版选修 3－1P39T7]电荷量为 q 的电荷在电场中由 A 点移 到 B 点时，电场力做功 W，由此可算出两点间的电势差为 U， 若让电荷量为 2q 的电荷在电场中由 A 点移到 B 点，则( A．电场力做功仍为 W C．两点间的电势差仍为 U W B．电场力做功为 2 U D．两点间的电势差为 2 )
φA－φB ，UAB＝－UBA。 3．电势差与电势的关系：UAB＝________
三、匀强电场中电势差与电场强度的关系
1．电势差与电场强度的关系：匀强电场中两点间的电势差等于 电场强度与这两点沿电场线 ______方向的距离的乘积。即 U＝Ed， U 也可以写作 E＝ d 。
2．公式 U＝Ed 的适用范围：匀强电场。
解析：电场线的疏密表示电场强度的大小，所以三点中， A 点场强最大，A 错误；沿电场线方向，电势逐渐降低，A 点 电势最低，B 错误；将一带负电的检验电荷从 A 移动到 B， 电场力做正功，电势能减小，C 错误；因为 B、C 两点在同 一等势面上， 所以将一带正电的检验电荷从 A 移动到 B 和从 A 移动到 C，电场力做的功相同，电势能变化相同，D 正确。
高考物理一轮复习讲义第七章电场能的性质的描述
第2讲电场能的性质的描述板块一主干梳理·夯实基础【知识点1】电势能Ⅰ1．静电力做功(1)特点：静电力做功与路径无关，只与初、末位置有关。
(2)计算方法①W＝qEd，只适用于匀强电场，其中d为沿电场方向的距离，计算时q不带正负号。
②W AB＝qU AB，适用于任何电场，计算时q要带正负号。
2．电势能(1)定义：电荷在电场中由于受到电场力的作用而具有的与其相对位置有关的能量叫做电势能，用符号E p表示。
(2)静电力做功与电势能变化的关系静电力做的功等于电势能的减少量，即W AB＝E p A－E p B。
(3)大小：电荷在某点的电势能，等于将电荷从该点移到零势能位置时静电力做的功。
[特别提醒](1)电势能由电场和电荷共同决定，属于电场和电荷系统所共有的，我们习惯说成电场中的电荷所具有的。
(2)电势能是相对的，与零势能位置的选取有关，但电势能的变化是绝对的，与零势能位置的选取无关。
(3)电势能是标量，有正负，无方向。
电势能为正值表示电势能大于在参考点时的电势能，电势能为负值表示电势能小于在参考点时的电势能。
(4)零势能位置的选取是任意的，但通常选取大地或无穷远处为零势能位置。
【知识点2】电势Ⅰ1．电势(1)定义：电荷在电场中某一点的电势能E p与它的电荷量q的比值。
(2)定义式：φ＝E p q。
(3)矢标性：电势是标量，有正负之分，其正(负)表示该点电势比零电势高(低)。
(4)相对性：电势具有相对性，同一点的电势与选取零电势点的位置有关。
一般选取无穷远处为零电势点，在实际应用中常取大地的电势为零。
2．等势面(1)定义：电场中电势相同的各点构成的面。
(2)四个特点①在同一等势面上移动电荷时电场力不做功。
②等势面一定与电场线垂直。
③电场线总是从电势高的等势面指向电势低的等势面。
④等差等势面越密的地方电场强度越大，反之越小。
[特别提醒] 电场中某点的电势大小是由电场本身的性质决定的，与在该点是否放有电荷和所放电荷的电性、电荷量及电势能均无关。
江苏省2020版高考物理第七章静电场第二节电场能的性质课件
等势面(实线)图样
重要描述 连线上，中点电势最 低，而在中垂线上，中 点电势最高
2.带电粒子在电场中运动轨迹问题的分析方法
【典题例析】 (2018· 高考天津卷)如图所示，实线表示某电场的电场 线(方向未标出)，虚线是一带负电的粒子只在电场力作用下 的运动轨迹，设 M 点和 N 点的电势分别为 φM、φN，粒子在 M 和 N 时加速度大小分别为 aM、aN，速度大小分别为 vM、 vN，电势能分别为 EpM、EpN.下列判断正确的是( )
功，电势能减小，油滴在 Q 点的电势能比它在 P 点的小，选 项 C 错误；由于带电油滴所受的电场力和重力均为恒力，所 以油滴在 Q 点的加速度和它在 P 点的加速度大小相等， 选项 D 错误．
迁移 2
等势面的综合应用
2．(多选)(2018· 高考全国卷 Ⅰ )图中虚线 a、b、c、d、f 代 表匀强电场内间距相等的一组等势面，已知平面 b 上的电势 为 2 V．一电子经过 a 时的动能为 10 eV，从 a 到 d 的过程中 克服电场力所做的功为 6 eV.下列说法正确的是( )
A．vM<vN，aM<aN C．φ M<φ N，EpM<EpN
B．vM<vN，φ M<φ
N
D．aM<aN，EpM<EpN
[审题指导]
带电粒子只受电场力，根据电场力一定沿电场
线的切线方向，同时指向带电粒子运动轨迹的凹侧可知电场 力方向指向右下方，由于粒子带负电，因此电场线方向指向 左上方；电势能变化可以通过电场力做功情况判断．
1．(多选)(2017· 高考全国卷Ⅲ)一匀强电场 的方向平行于 xOy 平面，平面内 a、b、c 三点的位置如图所示，三点的电势分别为 10 V 、 17 V 、 26 V ．下列说法正确的是 ( )
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第2讲电场能的性质的描述板块一主干梳理·夯实基础【知识点1】电势能Ⅰ1．静电力做功(1)特点：静电力做功与路径无关，只与初、末位置有关。
(2)计算方法①W＝qEd，只适用于匀强电场，其中d为沿电场方向的距离，计算时q不带正负号。
②W AB＝qU AB，适用于任何电场，计算时q要带正负号。
2．电势能(1)定义：电荷在电场中由于受到电场力的作用而具有的与其相对位置有关的能量叫做电势能，用符号E p表示。
(2)静电力做功与电势能变化的关系静电力做的功等于电势能的减少量，即W AB＝E p A－E p B。
(3)大小：电荷在某点的电势能，等于将电荷从该点移到零势能位置时静电力做的功。
[特别提醒](1)电势能由电场和电荷共同决定，属于电场和电荷系统所共有的，我们习惯说成电场中的电荷所具有的。
(2)电势能是相对的，与零势能位置的选取有关，但电势能的变化是绝对的，与零势能位置的选取无关。
(3)电势能是标量，有正负，无方向。
电势能为正值表示电势能大于在参考点时的电势能，电势能为负值表示电势能小于在参考点时的电势能。
(4)零势能位置的选取是任意的，但通常选取大地或无穷远处为零势能位置。
【知识点2】电势Ⅰ1．电势(1)定义：电荷在电场中某一点的电势能E p与它的电荷量q的比值。
(2)定义式：φ＝E p q。
(3)矢标性：电势是标量，有正负之分，其正(负)表示该点电势比零电势高(低)。
(4)相对性：电势具有相对性，同一点的电势与选取零电势点的位置有关。
一般选取无穷远处为零电势点，在实际应用中常取大地的电势为零。
2．等势面(1)定义：电场中电势相同的各点构成的面。
(2)四个特点①在同一等势面上移动电荷时电场力不做功。
②等势面一定与电场线垂直。
③电场线总是从电势高的等势面指向电势低的等势面。
④等差等势面越密的地方电场强度越大，反之越小。
[特别提醒]电场中某点的电势大小是由电场本身的性质决定的，与在该点是否放有电荷和所放电荷的电性、电荷量及电势能均无关。
【知识点3】电势差Ⅱ匀强电场中电势差与电场强度的关系 Ⅰ1.电势差(1)定义：电场中两点间电势的差值。
(2)定义式：U AB ＝ φA －φB 。
显然，U AB ＝－U BA 。
(3)影响因素：电场中两点间电势差由电场本身决定，与零电势点的选取无关。
(4)电势差与电场力做功的关系：电荷在电场中，由一点A 移到另一点B 时， 电场力做的功W AB 与移动的电荷的电荷量q 的比值等于A 、B 两点间的电势差，即U AB ＝W AB q ，计算时q 要带正负号。
2．匀强电场中电势差与电场强度的关系(1)电势差与场强的关系式U AB ＝Ed ，其中d 为匀强电场中A 、B 两点沿电场方向的距离。
(2)电场强度的另一表达式①表达式：E ＝U AB d 。
(只适用于匀强电场)②意义：电场中，场强方向是电势降低最快的方向。
在匀强电场中，场强在数值上等于沿电场方向单位长度降低的电势。
板块二 考点细研·悟法培优考点1 电势高低与电势能大小的判断 [对比分析]1．判断电势高低常用的两种方法(1)依据电场线的方向：沿电场线方向电势逐渐降低。
(2)依据U AB ＝W AB q ：若U AB >0，则φA >φB ，若U AB <0，则φA <φB 。
2．电势能增、减的判断方法(1)做功判断法：电场力做正功，电势能减小；电场力做负功，电势能增加。
(2)公式法：由E p ＝qφ，将q 、φ的大小、正负号一起代入公式，E p 的正值越大表示电势能越大，负值越大表示电势能越小。
如＋1 J>－10 J 。
(3)能量守恒法：在电场中，若只有电场力做功，电荷的动能和电势能相互转化，动能增大，电势能减小，动能减小，电势能增大。
例1某形状不规则的导体置于静电场中，由于静电感应，在导体周围出现了如图所示的电场分布，图中虚线表示电场线，实线表示等势面，A、B、C为电场中的三个点。
下列说法正确的是()A．A点的电势高于B点的电势B．将电子从A点移到B点，电势能减小C．A点的电场强度大于B点的电场强度D．将电子从A点移到C点，再从C点移到B点，电场力做功为零(1)如何判断A、B两点电势高低？提示：沿电场线方向电势逐渐降低。
(2)如何判断电子在A、B两点电势能的大小？提示：负电荷在电势越高的地方电势能越小。
尝试解答选A。
由沿电场线方向电势降低知，A点电势高于B点电势，A正确；将电子从A点移到B点，电场力做负功，电势能增加，B错误；由电场线疏密知A点的电场强度小于B点的电场强度，C错误；A、C两点在同一等势面上，都比B点的电势高，将电子从A点移到C点再移到B点，电场力做负功，D错误。
总结升华电场线、电场强度、电势、电势能、等势面之间的关系(1)电场线与电场强度的关系：同一电场，电场线越密的地方表示电场强度越大，电场线上某点的切线方向表示该点的电场强度方向。
(2)电场线与等势面的关系：电场线与等势面垂直，并从电势较高的等势面指向电势较低的等势面。
(3)电场强度大小与电势无直接关系：零电势可人为选取，电场强度的大小由电场本身决定，故电场强度大的地方，电势不一定高。
(4)电势能与电势的关系：正电荷在电势高的地方电势能大；负电荷在电势低的地方电势能大。
[跟踪训练][2017·福建漳州联考]如图所示，在等量异种点电荷形成的电场中，有A、B、C 三点，A点为两点电荷连线的中点，B点为连线上距A点距离为d的一点，C为连线中垂线距A点距离也为d的一点。
下面关于三点电场强度的大小、电势高低的比较，正确的是()A．E A＝E C>E B；φA＝φC＝φBB．E B>E A>E C；φA＝φC>φBC．E A<E B，E A<E C；φA>φB，φA>φCD．因为零电势点未规定，所以无法判断电势的高低答案 B解析根据等量异种点电荷周围的电场线分布规律可知，电场线在B处密，在C处稀疏，故E B>E A>E C，中垂线为等势面，所以φA＝φC，沿电场线方向电势降低，故φA>φB，所以有φA＝φC>φB，B正确，A、C、D错误。
考点2 根据粒子运动的轨迹、等势面进行相关问题的判断[解题技巧]1．“运动与力两线法”——画出“速度线”(运动轨迹在某一位置的切线)与“力线”(在同一位置垂直等势面的方向且指向轨迹的凹侧)，从二者的夹角情况来分析带电粒子做曲线运动时电场力做功的情况。
2．电荷的正负、场强的方向(或等势面电势的高低)，是题目中相互制约的两个方面。
若已知其中一个，可分析另一个。
例2(多选)如图所示，虚线a、b、c表示电场中的三个等势面与纸平面的交线，且相邻等势面之间的电势差相等。
实线为一带正电荷粒子仅在电场力作用下通过该区域时的运动轨迹，M、N是这条轨迹上的两点，则下面说法中正确的是()A．三个等势面中，a的电势最高B．对于M、N两点，带电粒子通过M点时电势能较大C．对于M、N两点，带电粒子通过M点时动能较大D．带电粒子由M运动到N时，加速度增大(1)如何判断三个等势面电势的高低？提示：画出初速度切线，根据轨迹弯曲方向画出垂直等势面的力，结合电荷电性判断场强方向，沿电场线方向电势降低。
(2)如何判断M、N两点电势能大小？提示：依据电场力做功和电势能关系。
尝试解答选CD。
由于带电粒子做曲线运动，因此所受电场力的方向必定指向轨道的凹侧，且和等势面垂直，所以电场线方向是由c指向b再指向a。
根据电场线的方向是电势降低的方向，故φc>φb>φa，A错误；带正电荷粒子若从N点运动到M点，场强方向与运动方向成锐角，电场力做正功，电势能减少；若从M点运动到N点，场强方向与运动方向成钝角，电场力做负功，电势能增加，即M点电势能较小，故B错误；根据能量守恒定律，电荷的动能和电势能之和保持不变，故粒子在M点的动能较大，C正确；由于相邻等势面之间电势差相等，N点等势面较密，则E N>E M，即qE N>qE M，由牛顿第二定律知，带电粒子从M点运动到N点时，加速度增大，D正确。
总结升华求解此类问题的思维模板[跟踪训练][2017·北京房山区模拟](多选)如图，一点电荷固定于O点，两虚线圆均以O为圆心，两实线分别为带电粒子M和N单独在电场中运动的轨迹，a、b、c、d、e为轨迹和虚线圆的交点。
已知M粒子带正电荷，不计粒子重力。
下列说法正确的是()A．a点电势比d点的电势高B．M在b点的动能小于它在a点的动能C．N在d点的电势能等于它在e点的电势能D．N在从c点运动到d点的过程中克服电场力做功答案BC解析由M粒子的运动轨迹可知，M粒子受到的是吸引力，故固定于O点的点电荷带负电，电场线从无穷远指向该点电荷，沿着电场线方向电势逐渐降低，可知a点电势比d点的电势低，A错误；a点的电势低于b点的电势，而正电荷在电势高处电势能大，因此M在b 点的电势能大于它在a点的电势能，根据能量守恒定律知，M粒子的动能和电势能之和保持不变，则M在b点的动能小于它在a点的动能，B正确；e、d两点在同一等势面上，电势相等，则N在d点的电势能等于它在e点的电势能，C正确；N粒子受到了排斥力作用，N在从c点运动到d点的过程中电场力做正功，D错误。
考点3 匀强电场中电势差与电场强度的关系[深化理解]1．匀强电场中电势差与电场强度的关系(1)U AB＝Ed，d为A、B两点沿电场方向的距离。
(2)沿电场强度方向电势降低得最快。
(3)在同一直线上距离相等的两点电势差相等。
2．E＝Ud在非匀强电场中的几点妙用(1)解释等差等势面的疏密与电场强度大小的关系：当电势差U一定时，电场强度E越大，则沿电场强度方向的距离d越小，即等差等势面越密，电场强度越大。
(2)定性判断非匀强电场电势差的大小关系，如距离相等的两点间的电势差，E越大，U越大；E越小，U越小。
(3)利用φ-x图象的斜率判断沿x方向电场强度E x随位置变化的规律。
在φ-x图象中斜率k＝ΔφΔx＝Ud＝E x，斜率的大小表示电场强度的大小，斜率的正负表示电场强度的方向，斜率为正，表示电场强度方向沿规定的正方向；斜率为负，表示电场强度方向沿规定的负方向。
(4)利用E-x图象与x轴围成的面积表示电势差，即S AB＝Ex AB＝Ed＝U AB，分析计算两点间电势差。
例3(多选)如图所示，A、B、C、D、E、F为匀强电场中一个边长为10 cm的正六边形的六个顶点，A、B、C三点电势分别为1 V、2 V、3 V，正六边形所在平面与电场线平行。
下列说法正确的是()A．通过CD和AF的直线应为电场中的两条等势线B．匀强电场的电场强度大小为10 V/mC．匀强电场的电场强度方向为由C指向AD．将一个电子由E点移到D点，电子的电势能将减少1.6×10－19 J(1)在匀强电场中，如何寻找等势线？提示：先利用几何关系确定两个等势点，它们的连线就是一条等势线。
