solidworks装配体初学者练习
SolidWorks装配基本操作新手篇
5、将“导轨”零件装配到“底座”零件。
2020/5/16
鼠标左键点击任意一个导轨零件的圆柱面， 在弹出的快捷菜单中选择“配合”按钮（图标为 黑色回形针），或点击工具栏“配合”按钮，或 点击菜单栏“插入”菜单中“配合”按钮。
2020/5/16
系统弹出“配合”对话框。其 中的“配合选择”项（如图中红 色矩形框）中出现上一步点选的 导轨面特征。
轴上键槽底面的平行
配合，两齿轮侧面的重合配合，齿轮侧面与轴端面
的距离配合等配合。
2020/5/16
此时用鼠标拖动齿轮，让其转动，会发现两 个齿轮均可自由旋转，有一部分轮齿存在干涉， 如图所示：
这在后续进行SW“齿 轮配合”时会不符合 实际运动，下面说明 如何确定齿轮的初始 位置。
2020/5/16
2020/5/16
1.1.2 标准配合基本操作
这里，将以如下图的 “平移机构”讲解装配过 程中的标准配合：
1、首先新建一个装配体文件，在SW界面中
点击“新建”按钮，选择 “装配
体”
，
点“确定”。
2020/5/16
2、在打开的新图中单击工具栏“插入零部件
按钮”
，在弹出的PropertyManager对话
由于以上原因，在此以渐开线齿轮为例，讲
解添加齿轮配合的基本操作。
1.1.2 齿轮配合基本操作
一对啮合的齿轮，称为齿轮副。要保证正确平 稳的传动，必须满足下列3个条件： （1） 齿轮副中两个齿轮的模数应相同； （2） 齿轮副中两个齿轮的压力角应相同； （3） 总重合度要大于1。
2020/5/16
在SW中，如果要精确地绘制齿轮，需 要用到专门的齿轮绘制插件，如 “GearTrax”插件（读者可以自行下载安装 ，在此不作具体介绍），可以很方便地绘 制齿轮。
solidworks画图练习题
solidworks画图练习题SolidWorks绘图练习题SolidWorks是一款功能强大的三维计算机辅助设计(CAD)软件，广泛应用于机械设计、工程图纸制作等领域。
通过实践练习，可以帮助我们熟悉SolidWorks软件的使用方法，提高我们的设计能力。
本文将介绍几个SolidWorks画图练习题，以帮助读者快速上手使用该软件。
1. 绘制一个简单的零件模型首先我们从一个简单的零件模型开始。
假设我们需要绘制一个螺栓模型，具体步骤如下：步骤一：打开SolidWorks软件，选择“新零件”创建一个新的零件文件。
步骤二：选择“绘制”工具栏中的“草图”按钮，在零件文件中创建一个草图。
步骤三：使用“线条”工具在草图上绘制螺栓的剖面。
步骤四：选择“旋转剖面”工具，在草图上绘制螺栓的旋转轴。
步骤五：选择“拉伸”工具，将剖面沿旋转轴拉伸出一个螺栓模型。
完成上述步骤后，我们就成功绘制了一个简单的螺栓模型。
2. 绘制一个装配体模型除了绘制零件模型外，SolidWorks还可以绘制装配体模型，即多个零件的组合模型。
下面我们来绘制一个小车的装配体模型：步骤一：新建一个零件文件，绘制小车的车轮。
步骤二：新建一个零件文件，绘制小车的车身。
步骤三：新建一个零件文件，绘制小车的底盘。
步骤四：选择“装配”功能，在装配文件中添加车轮、车身和底盘的组合。
步骤五：通过移动和旋转零件，调整它们之间的相对位置和姿态，形成一个小车的装配体。
通过上述步骤，我们可以绘制出一个小车的装配体模型。
在装配体模型中，我们可以灵活地调整和组合各个零件，实现复杂结构的设计。
3. 绘制一个工程图纸在机械设计领域中，绘制工程图纸是非常重要的一项工作。
SolidWorks提供了丰富的功能和工具，可以帮助我们绘制出高质量的工程图纸。
下面我们以零件图纸为例，介绍一下制作工程图纸的基本步骤：步骤一：打开SolidWorks软件，选择“新零件”创建一个新的零件文件。
步骤二：绘制零件的草图，并使用“拉伸”工具将其拉伸成一个实体零件。
SolidWorks初学者练习

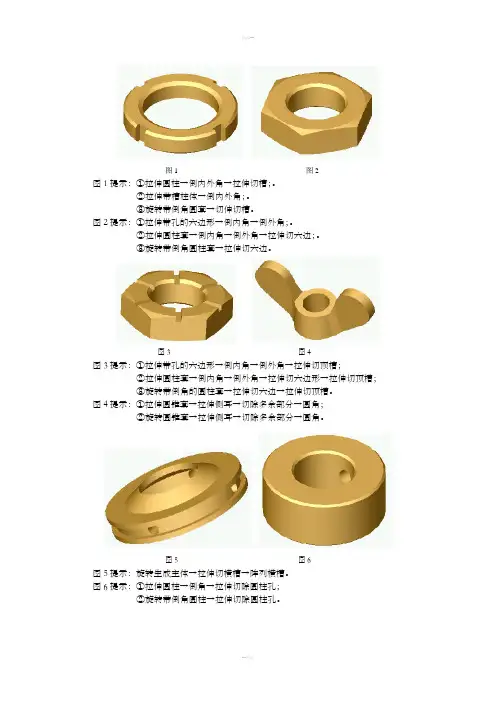

图1 图2图1提示：①拉伸圆柱→倒内外角→拉伸切槽；。
②拉伸带槽柱体→倒内外角；。
③旋转带倒角圆套→切伸切槽。
图2提示：①拉伸带孔的六边形→倒内角→倒外角；。
②拉伸圆柱套→倒内角→倒外角→拉伸切六边；。
③旋转带倒角圆柱套→拉伸切六边。
图3 图4图3提示：①拉伸带孔的六边形→倒内角→倒外角→拉伸切顶槽；②拉伸圆柱套→倒内角→倒外角→拉伸切六边形→拉伸切顶槽；③旋转带倒角的圆柱套→拉伸切六边→拉伸切顶槽。
图4提示：①拉伸圆锥套→拉伸侧耳→切除多余部分→圆角；②旋转圆锥套→拉伸侧耳→切除多余部分→圆角。
图5 图6图5提示：旋转生成主体→拉伸切横槽→阵列横槽。
图6提示：①拉伸圆柱→倒角→拉伸切除圆柱孔；②旋转带倒角圆柱→拉伸切除圆柱孔。
图7 图8图7提示：旋转法。
图8示：①旋转阶梯轴（带大端孔）→拉伸切内六角→拉伸切外六角→切小端圆孔；②拉伸阶梯轴→拉伸切圆柱孔→拉伸切内六角→拉伸切外六角→切小端圆孔。
图9 图10图9提示：①旋转带球阶梯轴→拉伸切中孔→拉伸切横孔→拉伸切球部槽。
图10提示：①旋转法。
图11 图12图11示：旋转生成轮主体→拉伸切轮幅→拉伸切键槽。
图12提示：旋转主体→切除拉伸孔→切除拉伸槽。
图13 图14图13提示：①旋转。
图14提示：①旋转生成带皮带槽的轮主体→拉伸切轮幅→拉伸切键槽。
图15 图16图15提示：①画一个方块→切除拉伸内侧面→拉伸两个柱→切除拉伸外侧面→切除拉伸孔。
图16提示：①旋转生成齿轮主体→切除拉伸键槽→画一个齿的曲线→扫描生成一个齿→阵列其它齿。
②从库中提取→保存零件。
图17 图18图17提示：旋转主体→切除拉伸孔。
图18提示：旋转主体→切除拉伸孔。
图19 图20图19提示：旋转主体→拉伸切除六边形。
图20提示：旋转主体→拉伸切除六边形。
图21 图22图21提示：旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。
图22提示：旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。
SOLIDWORKS装配体第一步你就错了，问题在这里

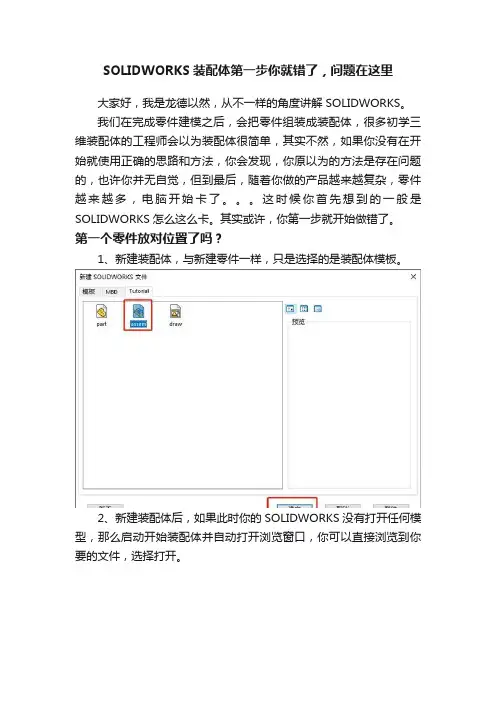

SOLIDWORKS装配体第一步你就错了，问题在这里大家好，我是龙德以然，从不一样的角度讲解SOLIDWORKS。
我们在完成零件建模之后，会把零件组装成装配体，很多初学三维装配体的工程师会以为装配体很简单，其实不然，如果你没有在开始就使用正确的思路和方法，你会发现，你原以为的方法是存在问题的，也许你并无自觉，但到最后，随着你做的产品越来越复杂，零件越来越多，电脑开始卡了。
这时候你首先想到的一般是SOLIDWORKS怎么这么卡。
其实或许，你第一步就开始做错了。
第一个零件放对位置了吗？1、新建装配体，与新建零件一样，只是选择的是装配体模板。
2、新建装配体后，如果此时你的SOLIDWORKS没有打开任何模型，那么启动开始装配体并自动打开浏览窗口，你可以直接浏览到你要的文件，选择打开。
3、打开一个零件后，注意，请不要急着在绘图区单击放置零件，这就是第一步的容易犯的错误，十个工程师有8个会忽视这一点。
SOLIDWORKS人性化的地方还体现在很多地方有很详细的提示和说明，如果有仔细看提示的话就不会犯一些小错误。
这里如果注意看会看到提示里有说道，直接点【确定】将零件定位在原点处。
这里要注意的一点是，一般放入装配体的第一个零件都是一些主参考零件或者支架类零件，是作为其他零件安装参考使用，所以其放置位置，基本上就表示了装配体整体的位置方向（前提是这个零件在建模时的方位就是准确的）。
当零件直接定位在原点处时，零件的原点与装配体原点是重合的，并且三个基准面的方位也是与装配体重合的，这样不至于你的模型会歪到一边去，对于以后的零部件的对称和镜像操作有很大帮助，有时候装配时也可以直接使用基准面配合。
设计树上的信息你看明白了吗？4、插入第二个零件，点击【插入零部件】，插入第二个零件5、放入后面的零件与第一个零件差不多，只是不需要直接点确定，因为一般不会要求与装配体原点重合，除非这个零件在建模的时候就是以装配体的位置尺寸来定位的。
solidworks经典练习题
solidworks经典练习题SolidWorks是一款广泛应用于三维建模和计算机辅助设计的软件，它为工程师和设计师提供了强大的工具来创建和分析复杂的机械部件和装配体。
为了帮助大家更好地掌握SolidWorks软件的使用技巧，下面给大家介绍一些经典的练习题。
练习题一：创建实体模型首先，我们需要创建一个简单的立方体模型。
打开SolidWorks软件，点击“新建”按钮。
在新建文件对话框中，选择“零件”选项，并设置单位为毫米。
点击“确定”按钮。
接下来，在“特征”菜单中选择“凸起”，然后点击立方体的底面，输入尺寸参数，比如长、宽和高分别设置为50mm。
点击“确定”按钮，立方体模型就创建完成了。
练习题二：创建二维草图在这个练习题中，我们将学习如何创建一个带有圆形和矩形的二维草图。
首先，打开SolidWorks软件，点击“新建”按钮。
在新建文件对话框中，选择“零件”选项，并设置单位为毫米。
点击“确定”按钮。
接下来，在图形工具栏中选择“线”工具，然后在图纸中点击并画出一个矩形，设置矩形的尺寸参数。
然后，在图形工具栏中选择“圆”工具，点击图纸上的某个位置并拖动鼠标，画出一个圆形，设置圆形的半径参数。
练习题三：装配体设计在这个练习题中，我们将学习如何创建一个简单的装配体。
首先，打开SolidWorks软件，点击“新建”按钮。
在新建文件对话框中，选择“装配体”选项，并设置单位为毫米。
点击“确定”按钮。
接下来，我们需要导入一些零件文件。
点击“文件”菜单，选择“打开”，然后选择需要导入的零件文件。
在装配模式下，选择“零件”栏中的一个零件文件，并将其拖动到装配体图纸中。
重复这个步骤，导入其他的零件文件，直到装配体中包含所有的零件。
在装配体中，我们可以使用不同的约束来定位和连接零件。
在“装配”工具栏中选择“约束”工具，然后在画面中选择需要约束的零件，并设置相应的约束类型和参数。
练习题四：渲染和动画效果在这个练习题中，我们将学习如何给SolidWorks模型添加渲染和动画效果，使其更加逼真和生动。
solidworks练习题

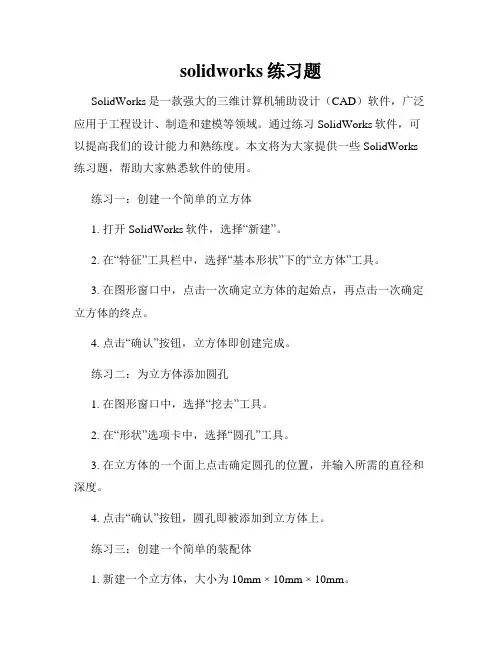

solidworks练习题SolidWorks是一款强大的三维计算机辅助设计（CAD）软件，广泛应用于工程设计、制造和建模等领域。
通过练习SolidWorks软件，可以提高我们的设计能力和熟练度。
本文将为大家提供一些SolidWorks 练习题，帮助大家熟悉软件的使用。
练习一：创建一个简单的立方体1. 打开SolidWorks软件，选择“新建”。
2. 在“特征”工具栏中，选择“基本形状”下的“立方体”工具。
3. 在图形窗口中，点击一次确定立方体的起始点，再点击一次确定立方体的终点。
4. 点击“确认”按钮，立方体即创建完成。
练习二：为立方体添加圆孔1. 在图形窗口中，选择“挖去”工具。
2. 在“形状”选项卡中，选择“圆孔”工具。
3. 在立方体的一个面上点击确定圆孔的位置，并输入所需的直径和深度。
4. 点击“确认”按钮，圆孔即被添加到立方体上。
练习三：创建一个简单的装配体1. 新建一个立方体，大小为10mm × 10mm × 10mm。
2. 拷贝该立方体，位置为(20mm, 20mm, 20mm)。
3. 保存并关闭该文件。
4. 打开一个新文件，选择“装配”。
5. 在“装配”选项卡中，选择“新零部件”工具，并将之前的两个立方体文件添加进来。
6. 在图形窗口中，通过调整位置、旋转等方式将两个立方体对齐，形成一个装配体。
练习四：进行模型编辑和修剪操作1. 创建一个立方体，大小为20mm × 20mm × 20mm。
2. 在图形窗口中，选择“修剪”工具。
3. 选择要修剪的面，并在一个新的平面上绘制一个轮廓。
4. 在该轮廓中创建一个矩形，再选择“修剪”工具将立方体中超出矩形边界的部分去除。
练习五：进行装配体运动仿真1. 创建一个装配体，包括一个立方体和一个圆柱体。
2. 在“运动仿真”选项卡中，选择“新的运动仿真”。
3. 在“运动”菜单中，选择“添加关节”工具。
4. 选择适当的关节类型，将立方体和圆柱体连接起来。
Solidworks培训及考证 11.1 装配体基本操作
第十一章装配特征本章提要：一个产品往往由多个零件组合（装配）在一起，SOLIDWORKS中零件的组合是在装配模块中完成的。
当生成新零件时，可以直接参考其他零件并保持这种参考关系。
装配的环境里，可以方便地设计和修改零部件，使SOLIDWORKS 的性能得到极大的提高。
通过对本章的学习，可以了解产品装配的一般过程，掌握一些基本的装配技能。
章将介绍装配特征的基本知识，包括以下内容：●装配体基本操作●装配配合的编辑定义●零件的复制、阵列和镜像●装配爆炸视图的创建11.1 装配体基本操作创建由许多零部件所组成的复杂装配体，这些零部件可以是零件或其它装配体，称为子装配体。
对于大多数的操作，两种零部件的行为方式是相同的。
添加零部件到装配体在装配体和零部件之间生成一连接。
当SOLIDWORKS 打开装配体时，将查找零部件文件以在装配体中显示。
零部件中的更改自动反映在装配体中。
装配体的文档名称扩展名为“.sldasm”。
11.1.1 零部件插入插入零部件的基本步骤步骤一：菜单栏中选择【文件】→【新建】命令，弹出【新建SOLIDWORKS文件】对话框，如图11.1.1.1所示。
图11.1.1.1 【新建SOLIDWORKS文件】对话框步骤二：单击（装配体）→【确定】命令，进入装配体制作界面。
步骤三：在【开始装配体】属性管理器中，单击【插入零部件】选项组中的【浏览】按钮，弹出【打开】对话框，如图11.1.1.2所示。
图11.1.1.2 装配体制作界面步骤四：选择一个零件作为装配体的基准零件，单击【打开】按钮，在视图区合适位置单击放置零件，调整视图【等轴侧】，即可得到导入零件后的界面。
如图11.1.1.3所示。
图11.1.1.3 导入零件后的界面步骤五：放置第二个零件，将一个零部件（单个零件或子装配体）放入此装配体中，文件会与装配体链接，模型在装配体中，文件数据依然保存在原零部件文件中。
11.1.2 建立装配体的方法（1）自下而上的方法【自下而上】设计法是比较传统的方法。
100道solidworks练习题
100道solidworks练习题SolidWorks是一种三维CAD设计软件，广泛应用于工程设计和制造。
通过练习SolidWorks的实际操作，可以提高我们对该软件的掌握程度，并培养我们在工程设计中的思维方式。
下面是100道SolidWorks练习题，帮助您进一步熟悉和掌握SolidWorks的相关操作。
每个练习题都包含了具体的任务和操作步骤，以帮助您完成练习并加深对SolidWorks的理解和运用。
1. 创建一个立方体，尺寸为50mm x 50mm x 50mm。
2. 通过拉伸特征创建一个圆柱体，底面半径为20mm，高度为100mm。
3. 给立方体和圆柱体添加不同的颜色和材质。
4. 创建一个正方形平面，边长为30mm。
5. 在正方形平面上创建一个圆形凸起，直径为20mm。
6. 创建一个螺旋线，螺旋线的外径为30mm，内径为10mm，高度为50mm。
7. 创建一个平面，位于螺旋线的上方10mm处。
8. 在创建的平面上创建一个圆柱体，底面直径为10mm，高度为50mm。
9. 给圆柱体添加螺纹特征，螺距为5mm，直径为8mm。
10. 创建一个平面，位于圆柱体的顶部10mm处。
11. 在创建的平面上创建一个圆柱体，底面直径为20mm，高度为40mm。
12. 给圆柱体添加材质，使其呈现金属质感。
13. 创建一个正方体，尺寸为50mm x 50mm x 50mm。
14. 创建一个椭圆形平面，短轴长度为20mm，长轴长度为30mm。
15. 通过拉伸特征，将椭圆形平面拉伸为一个椭圆形立方体，高度为40mm。
16. 创建一个正方体，尺寸为50mm x 50mm x 50mm。
17. 在正方体的一个面上创建一个圆形凸起，直径为30mm。
18. 将圆形凸起沿一个给定轴旋转90度。
19. 创建一个正方体，尺寸为50mm x 50mm x 50mm。
20. 将正方体的一个面镂空成一个圆形孔，直径为20mm。
21. 创建一个椭圆形平面，短轴长度为20mm，长轴长度为30mm。
solidworks 练习-装配体及工程图
Solidworks- 装配体与工程图1.装配体所需要的零件：升降台、床鞍、工作台、托座、头具、刻度、销钉、柱杆以及锁模。
位于安装目录>\samples\tutorial\assemblymates文件夹. 零件如图1所示：图1装配体所需要的零件2.新建装配体文件, 打开knee. Sldprt 将指针移动到原点上, 单击放置升降台.如图2所示:图2 放置升降台3.插入saddle.sldprt零件,进行升降台和床鞍的配合.选择升降台的顶面和床鞍的底面, 以及床鞍和升降台上选择对应的角面. 接受重合配合.即完成升降台和床鞍的配合.如图3所示图3 升降台和床鞍的配合4.插入table.sldprt零件, 添加工作台与床鞍的配合.选择床鞍的顶面以及工作台的底面, 以及工作台和床鞍上选择对应的角面,接受重合配合.完成工作台与床鞍的配合. 然后将床鞍的右视基准面与工作台的右视基准面添加重合配合. 将床鞍的前视基准面与装配体的前视基准面添加距离配合,距离为250. 这样完成对工作台和床鞍进行完全约束.如图4 所示图4.工作台与床鞍的配合5.插入bracket.sldprt零件,对托座和床鞍进行配合.选择在托座的背面和床鞍的正面之间添加重合配合, 选择托座的顶面和床鞍的顶面添加距离配合,距离为3. 在托座的右视基准面和床鞍的右视基准面之间添加重合配合.如图5所示图5 托座和床鞍进行配合6.插入head.sldprt零件, 将编码头定位在托座上. 选择编码头的小底面之一和托座的顶面之间添加重合配合. 选择编码头底部的孔和托架中的对应孔之间添加同心配合. 在编码头和床鞍之间添加平行配合,实现编码头的完全定位.如图6所示图6 编码头定位在托座上7.插入scale.sldprt零件, 将刻度与编码头相配合. 在刻度和穿过编码头的孔的圆柱面之间添加同心配合。
如图7所示图7 刻度与编码头相配合8. 插入pillar.sldprt零件，柱杆添加到工作台一侧的孔，添加同心配合与重合配合。
solidworks练习题大全
solidworks练习题大全Solidworks是一款用于三维建模和CAD设计的强大软件工具。
通过练习Solidworks的使用，可以提升我们的设计能力和工程思维。
本文将为大家提供一份Solidworks练习题大全，帮助大家更好地掌握这一软件工具。
第一题：绘制立方体1. 在Solidworks中创建一个新的零件文件。
2. 使用“拉伸”工具绘制一个边长为50mm的立方体。
3. 给立方体添加适当的颜色和纹理。
第二题：创建装配体1. 创建一个新的装配文件。
2. 将两个立方体零件组装在一起，形成一个立方体盒子。
3. 使用“工具-约束-正交/垂直”命令，将零件固定在正确的位置上。
第三题：绘制齿轮1. 创建一个新的零件文件。
2. 使用“绘制圆”工具绘制一个直径为30mm的圆。
3. 使用“镜像”工具，将圆复制一份并垂直翻转。
4. 使用“挤压”工具将两个圆拉伸为齿轮。
第四题：创建装配体1. 创建一个新的装配文件。
2. 将两个齿轮零件组装在一起，形成一个齿轮传动系统。
3. 使用“工具-约束-同心”命令，将齿轮固定在正确的位置上。
第五题：创建机械手臂1. 创建一个新的装配文件。
2. 使用“拉伸”工具绘制一个长方体作为机械手臂的主体。
3. 使用“拉伸”工具绘制两个圆柱体作为机械手臂的关节。
4. 使用“工具-约束-万向关节”命令，将圆柱体固定在正确的位置上。
第六题：创建渲染效果1. 在Solidworks中打开一个已有的零件文件。
2. 使用“渲染”功能，为零件添加逼真的材质和光照效果。
3. 使用“保存”功能，将渲染效果保存为图片或动画。
第七题：创建流体仿真1. 创建一个新的流体仿真文件。
2. 导入一个已有的零件文件。
3. 使用“流体域”工具绘制仿真区域。
4. 设置流体属性和边界条件。
5. 运行仿真，并根据结果进行分析和优化。
通过以上几个练习题，我们可以熟悉Solidworks的基本操作和功能，并逐步掌握更高级的技巧和应用。
solidworks 练习-装配体静态分析
Solidworks-装配体静态分析操作1.打开Crank.SLDASM. 在COSMOS AnalysisManager 标签中，单击曲柄图标并单击算例。
类型选择为静态。
在COSMOS AnalysisManager树中，单击载荷/约束，然后单击约束进行定义约束。
在类型选择下,单击选择不可移动（无平移）类型。
在图形区域中，选择图例所示的滑轮的外圆柱面。
面<1> 出现在约束的面、边线、顶点框内,单击确定，完成定义约束,得到结果如图1所示图1 定义约束2. 在COSMOS AnalysisManager 树中，右键单击载荷/约束，然后单击力进行载荷添加。
在类型选择下，单击选择应用力/力矩。
单击力的面、边线、顶点框内，然后单击图中所示的曲柄臂顶部销钉的面。
单击方向的面、边线、基准面、基准轴框内，然后在弹出的FeatureManager 设计树中选择装配体的基准面1。
在单位下，选择英制(IPS)。
在力（每个实体）单击沿基准面方向1 。
键入200 为力的大小，清除垂直于基准面。
单击确定,完成载荷的添加. 得到结果如图2所示图2 添加载荷3. 在COSMOS AnalysisManager 树中，右键单击网格图标，然后选择生成网格。
在PropertyManager 中的选项下，应用以下设定。
在网格参数下，选择网格化后运行分析.接受默认的整体大小和公差。
网格化过程开始,完成网格化，自动开始分析。
网格划分如图3所示图3 网格划分4. von Mises 静态应力分析：在COSMOS AnalysisManager 树中，右键单击载荷/约束，并单击全部隐藏以隐藏约束和载荷符号。
打开结果文件夹。
双击应力(-von Mises-) 以显示图解。
结果如图4所示。
图4 von Mises 应力图5. 静态位移URES分析：打开结果文件夹。
双击位移(URES) 以显示图解，结果如图5所示图5 静态位移图6.静态应变分析：打开结果文件夹。
SolidWorks初级培训教材
介绍在装配体中移动和旋转零件的方 法和技巧，包括使用移动和旋转工具、 使用坐标系等。
配合关系
介绍配合关系的类型和作用，包括同 轴心、距离、角度等，以及如何选择 合适的配合关系来约束零件的位置和 运动。
装配体约束
固定约束
将一个零件固定在装配体中的某个位置，使 其无法移动或旋转。
距离约束
指定两个零件之间的距离，保持相对位置不 变。
3. 使用装配工具，对零件进行定位和 约束。
4. 进行装配检查，确保装配体符合设 注意事项：注意理解装配设计的重要性，
计要求。
以及如何处理装配中的冲突和问题。
THANKS
感谢观看
装配体的组成
装配体由零件、子装配体 和配合关系组成，其中配 合关系用于确定零件之间 的相对位置和运动关系。
装配体的优点
通过装配体设计，可以方 便地模拟和分析机械系统 的运动和功能，提高设计 效率和产品质量。
装配体工具
插入零件
移动和旋转
在装配体中插入零件的方法和步骤， 包括选择合适的文件格式、调整零件 位置和旋转角度等。
工程图视图
总结词
掌握工程图的视图设置和操作
详细描述
在SolidWorks中，可以通过多种视图来展示工程图，如主视图、俯视图、左视图、剖视图等。通过合理的视图 设置，可以清晰地表达设计意图，方便对设计进行理解和分析。同时，通过视图操作，如缩放、旋转、移动等， 可以更好地观察和编辑工程图。
工程图标注
来编辑草图。
草图约束
约束是用于定义草图元素之间 关系的工具。
常见的约束包括：相等、共线、 平行、垂直等。
通过约束，可以确保草图元素 之间的相对位置关系保持不变。
03
特征建模
solidworks装配体练习题
solidworks装配体练习题SolidWorks是一款广泛应用于机械设计领域的三维建模软件，它的装配体功能可以帮助工程师们将多个零部件组装成一个完整的机械系统。
通过练习题的形式，我们可以更好地掌握SolidWorks的装配体功能，并提高我们的设计能力。
在进行SolidWorks装配体练习题之前，我们首先需要了解一些基本的概念和操作。
装配体是由多个零部件组成的，每个零部件都有自己的位置和方向。
在SolidWorks中，我们可以通过添加约束来定义零部件之间的相对位置和运动关系。
常见的约束包括固定、对齐、垂直等。
接下来，让我们来看一个实际的练习题。
假设我们要设计一个简单的手动搅拌器，它由一个手柄和一个搅拌头组成。
首先，我们需要创建两个零部件，一个是手柄，另一个是搅拌头。
我们可以使用SolidWorks的绘图工具来绘制这两个零部件的草图，并通过拉伸、旋转等操作将其转换为三维实体。
完成零部件的设计后，我们可以开始进行装配体的建模。
首先，我们需要将手柄和搅拌头导入到装配体中。
在SolidWorks中，我们可以通过“插入”菜单中的“零部件”选项来导入零部件。
导入后，我们需要将它们放置在适当的位置上。
接下来，我们需要添加约束来定义手柄和搅拌头之间的相对位置和运动关系。
我们可以使用SolidWorks的约束工具来实现这一目标。
例如，我们可以使用“固定”约束将手柄的一个端点固定在搅拌头上，以确保它们始终保持连接状态。
此外，我们还可以使用“对齐”约束来保持手柄和搅拌头的轴线对齐，使其能够顺利旋转。
完成约束的添加后，我们可以对装配体进行进一步的调整和优化。
例如，我们可以调整手柄和搅拌头的长度、直径等参数，以满足设计要求。
在SolidWorks中，我们可以通过修改零部件的尺寸来实现这一目标。
只需双击相应的尺寸，然后输入新的数值即可。
除了基本的装配体功能外，SolidWorks还提供了许多其他的工具和功能，可以帮助我们更好地完成设计任务。
SolidWorks_装配
移动零部件将零部件拖动到新的位置。
将零部件拖动到新的位置。
注意： 注意：无法移动一个位置已固定和完全定义的零部件。
无法移动一个位置已固定和完全定义的零部件。
只能在配合关系允许的自由度范围内移动该零部件。
只能在配合关系允许的自由度范围内移动该零部件。
旋转零部件将零部件旋转到新的角度。
将零部件旋转到新的角度。
注：可以逐个地连续旋转零部件。
可以逐个地连续旋转零部件。
配合类型 配合类型重合： 将所选择的面、 重合： 将所选择的面、边线及基准面重合在一条无限长 的直线上，或将两个点重合。
的直线上，或将两个点重合。
垂直： 将所选项目以90度相互垂直 度相互垂直。
垂直： 将所选项目以 度相互垂直。
相切： 所选的项目会保持相切（ 相切： 所选的项目会保持相切（至少有一选择项目必须 为圆柱面、圆锥面或球面）。
为圆柱面、圆锥面或球面）。
同轴心：将所选的项目位于同一中心点。
同轴心：将所选的项目位于同一中心点。
平行： 所选项保持相同的方向， 平行： 所选项保持相同的方向，并且互相保持相同的距离 距离： 所选的项目之间会保持指定的距离。
距离： 所选的项目之间会保持指定的距离。
角度: 会将所选项目以指定的角度配合。
角度 会将所选项目以指定的角度配合。
对称： 将所选项目放置到离对称基准面相等距离。
对称： 将所选项目放置到离对称基准面相等距离。
碰撞与干涉检查可以检查整个装配体的零部件之间的碰撞， 可以检查整个装配体的零部件之间的碰撞，也可以 在零部件之间进行干涉检查。
在零部件之间进行干涉检查。
可以为下列类型检查碰撞： 可以为下列类型检查碰撞：平面、圆柱面、圆锥面、球面和环面。
平面、圆柱面、圆锥面、球面和环面。
习题2 习题（P227） ）夹柄1夹体夹柄2习题3（ 习题 （BOM Lab）—1 ）Cover Plate Offset ShaftRound Cover PlateWorm Gear ShaftHousing习题3（ 习题 （BOM Lab）—2 ）Worm Gear习题3（ 习题 （BOM Lab）—3 ）Cover Plate Offset Shaft HousingWorm Gear Worm Gear Shaft习题4（ 习题 （copy&paste view）—1 ）crank-knob crank-armcrank-shaft习题4（ 习题 （copy&paste view）—2 ）bracket Yoke_male spider Yoke_female pin。
SolidWorks中文版基础教程 第6章装配体
6.6 爆炸视图
6.6.1 创立爆炸视图
单击配置，选择[新爆炸视 图]如图6-44所示。
图6-44 选择新爆炸视图
图6-45 【爆炸】属性管理器
爆炸步骤1： 别离出滑轮与芯轴
爆炸步骤2： 别离衬套
图6-46 爆炸步骤1预览
图6-47 爆炸步骤2定义
4．装配垫圈
图6-17 添加垫圈内孔与心轴外圆的同心配合
图6-18 添加垫圈与拖架的重合配合
5．装配螺母
图6-19 添加螺母与心轴的同心配合
6．生成装配体轴测剖视图
草绘直线:确定剖切位置
作[拉伸切除]确定剖切零件如图6-22所示:
•
要剖切的 零件
图6-22 确定剖切范围
6.2 智慧组装
•
图6-77 手柄球轴线与芯杆轴线共线配合
图6-78 共线配合结果
Step12:
图6-79 插入密封圈及其拷贝
Step13:
图6-80 隐藏阀体
图6-81 隐藏阀体后的结果
Step14:
Step15:
图6-82 密封圈与气阀杆轴线重合配合
图6-83 密封圈与气阀杆相切配合结果
Step16:
Step17:
图6-84 密封圈与气阀杆相切配合
图6-85 轴线重合配合结果
Step18:
Step19:
图6-86 插入螺母
图6-87 螺母与阀体轴线重合配合 图6-88 面重合配合
Step20:作剖视图
图6-89 在气阀杆底面上绘制直线
图6-90 选择加工的零件
结果
6.8 本章小结
• 本章结合实例介绍了自上而下的装配体设计方法，对 零部件的插入、添加配合约束、生成剖切视图，进行了 较详细的操作讲解。介绍了智慧组装，常用的智慧组装 配合的类型。
solidworks初学练习题
solidworks初学练习题SolidWorks是一款被广泛应用于三维建模领域的计算机辅助设计软件。
对于初学者而言，掌握其基本功能和操作技巧是至关重要的。
本文将为您介绍一些适用于SolidWorks初学者的练习题，帮助您熟悉软件的使用并提升您的建模能力。
1. 练习题一：创建简单零件首先，我们从最基本的零件创建开始。
在SolidWorks中创建一个简单的方块。
步骤如下：1）打开SolidWorks软件并选择“新建”。
2）选择“零件”文件类型，点击“确定”。
3）在绘图区域，选择“矩形”工具，并绘制一个矩形。
4）选择“拉伸”工具，并拉伸该矩形，使其成为一个立方体。
5）根据需要，可以在立方体上添加圆角或者其他特征。
2. 练习题二：创建装配体在SolidWorks中，装配体是由多个零部件组成的。
这个练习题将帮助您练习如何创建简单的装配体。
请按照以下步骤进行操作：1）打开SolidWorks软件并选择“新建”。
2）选择“装配体”文件类型，点击“确定”。
3）选择“插入零件”工具，然后选择您之前创建的方块零件。
4）将方块零件放置在装配体中的适当位置，并调整其姿态和尺寸，使其与装配体的其他部件匹配。
3. 练习题三：创建复杂曲面除了基本的几何图形，SolidWorks还可以帮助您创建更复杂的曲面。
以下练习题将帮助您了解曲面功能的使用：1）打开SolidWorks软件并选择“新建”。
2）选择“曲面”文件类型，点击“确定”。
3）选择“曲面绘制”工具，并根据需要绘制一个自定义的曲面形状。
4）使用“修补”工具，将绘制的曲面闭合并封固。
5）根据需要，可以对闭合的曲面进行后续修饰，如添加孔洞或圆角。
4. 练习题四：创建工程图在SolidWorks中，您可以通过创建工程图向其他人传达您的设计意图。
请按照以下步骤进行操作：1）打开SolidWorks软件并选择“新建”。
2）选择“零件”或“装配体”文件类型，点击“确定”。
3）打开“视图”选项卡，选择“创建工程图”的工具。
Solidworks高级装配体功能培训
焊件图标（如下图所示），上视基准面，按照下图绘制草图。
拉伸凸台上步骤完成的草图,给定深度”135mm”,方向向下（三重参考轴
“Y”轴的负方向）。
由于本课示例较复杂，生成的特征较多，我们将使用设计树文件夹对其进行
管理，在右键点击上步骤生成的特征，选择生成新文件夹，并为此文件夹命
名“板01”。
点击参考几何体工具，生成新的基准面，与上视基准面平行，距离
– 线性/线性耦合
– 限制配合
• 行程范围、角度范围
装配体的配合
•
机械配合
–凸轮
–齿轮配合
•
自动侦测齿轮比
–齿条与齿轮配合
–螺旋
–万向接头
•
装配体特征
–皮带/链条
装配体的配合
• 查看配合条件
–显示装配体中一戒多个零部件戒
次装配体的配合条件列表。当配合
条件变多时，这是一个非常有
用的工具
–点选零件鼠标右键单击，再选
变为“库特征”，命名此模型为“T型槽”，点击保存，系统将在新建的文件夹中
保存一个库特征。
2、库特征使用
用鼠标将设计库中生成T型槽拖到模型的面上，然后编辑草图确定位置。
技术要求的添加方法
2、用移动零部件的方法检测动态的干涉。
质量特性计算
在命令管理器中选择评估——质量属性，
会弹出如下对话框，可以在下面的对话
框中看到质量、体积、表面积和重心等。
装配体输入及输出档案
•
随身携带
模型设计（零件、装配体、工程图、参考、设计表格、Design Binder内
容、PhotoWorks内容及COSMOS结果）收集所有相关的档案幵将其复
（为了突出显示）
solidworks基础培训
姓 名：黄善文 部 门：ATM 时 间：2019年8月7日
目录
1、装配体文件打开及零件导入，视图操作 2、装配关系修改
3、特征修改及外观
1、装配体文件打开及零件导入，视图操作
1.1、装配体文件打开
(1)点击“打开”（ctrl+O)文件，或者按“F键”打开最近的文件 (2)快速过滤器让我们能快速地找到装配体文件。 (3)模式选择：
1、装配体文件打开及零件导入，视图操作
a、还原模式都是零件建模的所有信息都会加载到装配图里，大型的装配体会比较卡，
b、轻化与大型装配体模式其实都是差不多一样的功能，都是把子装配体轻化，
轻化是在打开装配体的时候不读取零件特征，只读取实体信息、当前颜色和配合关系。当装配体很大时，在轻化 状态下打开装配体可以明显提高打开文件的速度同时节约系统资源，让零件的显示更加流畅。然而轻化模式下， 无法对模型进行修改颜色、修改材质等操作，因此切换零件的轻化与还原显得很必要。
1、装配体文件打开及零件导入，视图操作
c、大型设计审阅打开模式 只有一个*.asm的文件，而没有件打开及零件导入，视图操作
1.2、零件导入
1、装配体文件打开及零件导入，视图操作
1.3、视图移动，翻转，剖视，爆炸等基本操作
(1)整个视图移动：按ctrl鼠标中键 (2)单个零件翻转：按住鼠标中键拖动。 (3) 整屏显示全图：按F或者双击鼠标中键 (4)剖视图：选一个或多个面（选多个按住ctrl ），按剖面图标，拉动箭头 (5)选取零件（框选）： 左往右框选，外形全部在框内的被选中， 右往左框选，选框沾到的零件全部被选中 (6)爆炸视图
2、装配关系修改
2.1、基本配合
2、装配关系修改
Solidworks培训及考证 12.7 考点七 装配体
12.7 考点七装配体在【装配体】中，我们可以对零部件进行组装，即通过零件之间的【配合】，将零件或子装配体组合在一起，相当于在SOLIDWORKS中模拟零件的安装。
在【装配体】中，可以观察零件的运动情况。
通过各种检测工具，我们可以对装配体中的零件进行优化。
图12.7.1 装配体方法一：点击【新建】，创建装配体。
图12.7.2 创建装配体方法二：点击【从零件/装配体制作装配体】图12.7.3 创建装配体12.7.1 插入零部件图12.7.1.1 插入零部件图12.7.1.2 插入零部件注意：装配体的第一个零部件是固定的；建议放置第一个零件时，直接点击，即是把零件原点与装配体原点对齐放置。
12.7.2 移动/固定零部件移动与旋转1. 鼠标操作左键——移动零部件右键——旋转零部件滚轮——放大缩小装配体2. 装配体【工具栏】→【移动零部件】图12.7.2.1 移动零部件图12.7.2.2 设置参数固定与浮动固定的零部件不能在装配体中进行移动及旋转操作。
浮动的零部件则可以自由移动、旋转。
12.7.3 配合拖放到装配体中的零件是完全自由的，可以任意移动和旋转。
通过【配合】可以定义零件的位置和零件间的装配关系。
配合关系包括：1. 标准配合；2. 高级配合；3. 机械配合。
图12.7.3.1 配合标准配合包括：【重合】、【平行】、【垂直】、【相切】、【同轴心】、【锁定】、【距离】、【角度】。
图12.7.3.1 标准配合图12.7.3.3 配合效果12.7.4 利用草图/基准面添加配合案例教学：万向节模型图12.7.4.1 万向节模型步骤一：新建装配体文件，如图所示插入配置零件【12.7.4.1.SLDPRT】——【12.7.4.9.SLDPRT】。
图12.7.4.2 插入零部件图12.7.4.3 零部件步骤二：定位基准体，将【12.7.4.1.SLDPRT】的三个基准面对应装配文件的三个基准面添加重合关系。
图12.7.4.4 定位基准体图12.7.4.5 添加配合步骤三：配合，将【12.7.4.2.SLDPRT】、【12.7.4.3.SLDPRT】、【12.7.4.4.SLDPRT】装配在一起添加配合关系。
