污水提升泵站系统工作原理图、作用教学文稿

一体化预制泵站核心技术说明

污水提升设备，是在城市用地日益紧张的前提下，城市的不断扩张和建设，迫使人们不断地向地下发展，随之而来的建筑物的污水排放也成为困扰人们生活的巨大问题，原有的地下建筑物污水排放设施由于技术落后、设备陈旧、不但故障率高，而且还要有专人定期进行清掏，对设备进行维修，也会给地下建筑物的设备造成极大的污染，因此，原有的设备早已不能适应人们日益发展需求。

污水提升泵站,卫生间专用污水提升器，该系列设备实现了污水的密闭排放，解决了地下建筑污水排放时的二次污染，采用污水和杂物分离技术，使得整个设备在运行过程中，实现了免清掏，同时该系列设备还有维修率低的优点，设备是现代社会消除地下建筑物污水排放二次环境污染的最佳选择。

设备特点

1、不堵塞：由于采用了杂物和污水分离的技术，水泵叶轮不接触杂物，避免了泵的堵塞。

2、污水无倒灌：由于进水管采用双止位阀，增强了防止污水倒流的可靠性。

3、污水箱内无污物沉积：采用了箱底部旋流冲选，避免了污物的沉积。

4、水位检测可靠：水位检测控制灵敏，保证了水泵自动启停的可靠性;根据现场实际情况，以及用户的需求，可以在水位检测装置上加装自动调温设施，以免水位检测装置内部液体受温度的影响发生凝固的现象。

5、无污染：污水实现密闭储存和排放，污水不会外溢，无臭味，净化了周围环境。

6、免清掏：污水和杂物实现分离，外排时一起排出，真正实现免清掏。

7、提高建筑利用率：该系列产品占地面积小，节省地下室空间。

8、自动化控制运行：使用PLC自动控制技术的引入，可实现自动运行，故障报警提示等功能。

9、可自动杀菌消毒：根据用户不同场合的需求，可以进行自动杀菌消毒处理，达标后排放。

适合领域

·各类建筑物地下室的污水排放;

·地下室厨房及卫生间的污水排放;

·地铁车站、地下通道的污水排放;

·人防工程改建后的污水排放;

·市区中、小型无人操作污水输送泵站;

·地下商场、餐饮、浴池等服务场所的污水排放;

·各类卫生机构污水排放的杀菌消毒处理和达标排放。

安装示意图

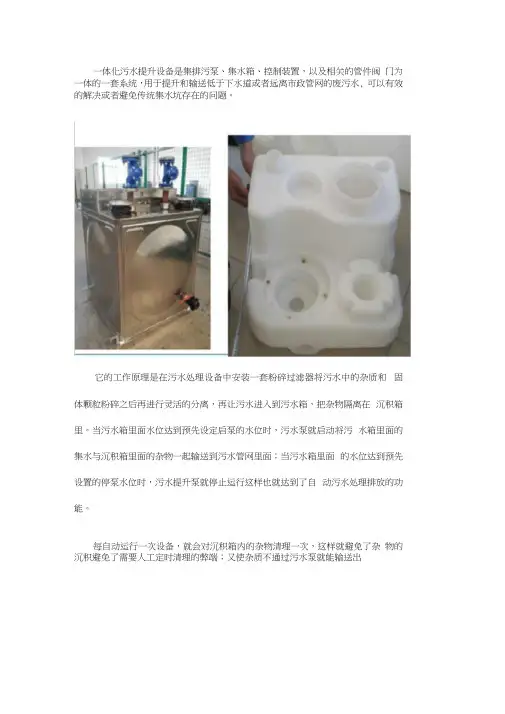

工作原理

1、污水进入分水器FSQ，由分水器FSQ分配后进入-止回阀Z1、Z2-杂物分离器F1、F2，污水中的杂物在杂物分离器中过滤分离暂存在F1、F2内，被过滤后的污水进入储水箱CS内;

2、当CS内污水达到设定高度时，自动控制系统启动污水泵M1排除水箱中的污水，利用排除污水的压力将暂存在F1中的杂物冲出，经Z3排放至污水管道，此时污水的排除压力会将Z1关闭;

3、当M1和Z1管道系统工作时，M2停止，污水通过Z2管道流入水箱，并通过F2分离杂物;

4、当水箱中污水降到设定水位时，M1自动停止工作;

5、当水箱中的水位再次达到设定高度时，自动控制系统启动污水泵M2排除水箱中污水，利用排出的污水压力将暂存在F2中的杂物冲出，经Z4排放至污水管道，此时污水的压力将Z2关闭，当储水箱水位降到设定水位下限时，M2自动关闭，停止工作;

6、自动控制系统使M1、M2交替运行，重复进行上述工作;

7、在双泵设备中有两套独立的杂物分离器，因此两台水泵在全自动控制下交替运行时，不会影响污水继续流入，地下室用水设施可连续正常使用; 污水提升器,JYPW污水提升泵站,卫生间专用污水提升器。

8、当污水需要进行杀菌处理时，该设备可加装一套自动投药和搅拌装置，实现自动对污水杀菌消毒处理，使污水达标排放。

设备分类(双泵式)

对于地下室面积较大，又作为公共场所使用，如地下商铺、餐厅、停车场以及地铁站等综合性建筑物地下室污水排放，应考虑选用双泵排污设备。该系列设备在全自动控制下，实现双泵交替工作，互为备用，而且在一个泵运行时，不影响污水的继续流入。

多泵式：

对于在短时间集中排放污水场合，如洗浴中心、游泳馆、过街地下通道等，可考虑选用多泵式设备，因多泵设备储存污水容量较大，瞬间可以接纳大量污水，实现连续不断的外排污水，满足大量污水排放及时的需求。

内置式

当地下室面积狭小，并且地下室可能还有其它污水产生时，建议使用水泵内置式安装设备

1)、设备坑内安装：放符合设备的同层需排水时，必须安装在预留的设备坑内

2)、同层地面安装：放置设备的同层没有污水产生时，只需要排出上层产生污水时，应在地面上预制设备基座，然后将设备安装在基座上，现场没有条件时也可以直接将设备安装在同层地面上。

·外置式

当地下室面积足够大时，并且地面无其他积水产生时，可选用水泵外置式的设备，将设备直接固定在最底层的地面即可。

辅助水泵的配置

当设备安装在设备坑内时，设备应配置一台辅助水泵，目的是为了便于排出意外产生的积水，辅助水泵安装在设备旁边的预制集水槽内。

工作作用

（1）污水处理厂在运行工艺流程中一般采用重力流的方法通过各个构筑物和设备。但由于厂区地形和地质的限制。必须在前处理处加提升泵站将污水提到某一高度后才能按重力流方法运行。污水提升泵站的作用就是将上游来的污水提升至后续处理单元所要求的高度，使其实现重力流。提升泵站一般由水泵、集水池和泵房组成。（2）泵站内的水泵是多种多样，一般以离心泵为主。按照安装方式分为干式泵和潜污泵，干式泵又有立式泵和卧式泵。潜污泵有可在污水中安装和干式安装两种类型。泵的类型主要取决于污水处理厂的规模，要求的扬程、工作介质和控制方式等具体情况而定。

（3）集水池的作用是调节来水量与抽升量之间的不平衡，避免水泵频繁启动。

①集水池的布置应充分考虑到泵的维修，固定泵底座的维修等方便。现在要求污水厂不能因修或换某一设备而停止污水处理。因此潜污泵集水池最好是两套单独运行。

一些旧集水池只有一套运行，当某个泵的底座或水下某一部位损坏时，不得不停止进水，抽干水后才能修理上述设备。这就需要改造成至少有一半数量的泵坚持运行的集水池，而在另一半集水池中能抽干水进行维修、更换。潜水泵或改造成干式运行，或两组间隔开运行等方法都可以。

②对于平衡进水量和出水量现在大都采用调频的办法来解决，效果良好。

③对于集水池的布置还应考虑到清理时和维护保养的方便。如吊物孔、吊拉泵的电动葫芦、吊梁、出泥砂孔、集水池底部设集水坑、以及可供维修人员进出的爬梯等。对于封闭式集水池应在对流处设通风孔、通风风机。在通风最不利点应设有毒气体、可燃气体报警器等。

④尽管在集水池前有格栅拦截漂浮物，沉砂池除掉大部分砂子，但因污水进入集水池后速度放慢，一些泥砂可能沉积下来，一些浮渣漂浮在集水池的水面上，使有效池容减少，甚至堵塞水泵，直接影响了水泵的正常运行。为此集水池要根据具体情况定期清理杂物，保证水泵正常运行。在密闭的集水池内进行清池工作中最重要的是人身安全问题。因为在集水池沉淀的污泥、砂子是没有经过有效处理而沉积在集水池内，会因厌氧分解产生出有毒气体如H2S、SO2、CO甚至可燃气体甲烷等。清池人员下去之前，必须先强制通风，在通风最不利点检测有无有毒气体、可燃气体，检测符合国家规定的标准后，才可穿戴呼吸器等防毒面具下去工作。人下到集水池后，通风强度可适当减少，但绝不能停止通风。这是防止人下到池中后积存在池底的污泥继续厌氧分解产出有毒易燃气体，伤害操作人员。同时下池操作人员最好不要超过半小时。

（4）对集水池内的水泵机组运行控制应考虑以下几项原则，一要保证来水量与提升量一致，即来多少，提升多少。如来水量大于提升量，上游又没有及时采取溢流措施，则可能淹泡格栅和沉砂桥。反之如来水量小于提升量，则可能使水泵处于干运行状态，损坏设备。二要保持集水池高水位运行。这样可以降低泵的扬程，在保证提升水量的前提下降低能耗。三要水泵的开、停不要过于频繁，否则易损坏开关和水泵并降低使用期限。四要至少有一台备用泵。可在线备用，也可池外备用。既来水量突然大时备用，又在在线水泵损坏或维修水泵时备用。五要保持水泵组内每台水泵的停、开时间均匀，投入运行的泵和备用泵之间定时转换。一个是保证每台泵自身按时运转，比放在污水中静止状态备用寿命要长些。二个是因为池内每一台泵对应着集水池内相应一部分容积，如果某台泵长时间不投入运行，它所对应的集水池某处成死角，泥、砂沉积，会影响泵的运行，甚至堵塞水泵，造成事故。所以污水厂的运行管理人员要根据具体运行情况，不断总结出集水池和提升泵组最佳运行调度方案。以利污水泵安全、经济运行
