压力露点换算表
露点和水分含量关系(精)
-14
1.736
-39
0.1940
60
130.3
35
39.63
10
9.309
-15
1.605
-40
0.1757
59
124.7
34
37.61
9
8.819
-16
1.483
-41
0.1590
58
119.4
33
35.68
8
8.270
-17
1.369
-42
0.1438
57
114.2
32
33.83
7
7.750
-22
0.9093
-47
0.08544
52
91.12
27
25.78
4
5.559
-23
0.8359
-48
0.07675
51
87.01
26
24.38
1
5.192
-24
0.7678
-49
0.06886
50
83.06
25
23.05
0
4.523
-25
0.7047
-50
0.06171
49
79.26
24
21.78
(℃
(g/m3
(℃
(g/m3
(℃
(g/m3
64
153.8
39
48.67
14
12.07
-11
2.186
-36
0.2597
63
147.3
38
46.26
13
11.35
压力露点与常压露点换算公式
压力露点与常压露点换算图关于露点的知识什么叫露点？它有什么有关？未饱和空气在保持水蒸气分压力不变（即保持绝对含水量不变）情况下降低温度，使之达到饱和状态时的温度叫“露点”。
温度降至露点时，湿空气中便有凝结水滴析出。
湿空气的露点不仅与温度有关，而且与湿空气中水分含量的多少有关，含水量大的露点高，含水量少的露点低。
什么是“压力露点”？湿空气被压缩后，水蒸气密度增加，温度也不过升，压缩空气冷却时，相对湿度便增加，当温度继续下降到相对湿度达100%时，便有水滴从压缩空气中析出，这时的湿度就是压缩空气的“压力露点”。
“压力露点”与“常压露点”有什么关系？“压力露点”与常压露点之间的对应关系与“压缩比”有关，一般用图表来表示。
在“压力露点”相同的情况下，“压缩”比越大，所对应的常压露点越低。
例如：0.7MPa的压缩空气压力露点为-2时，相当于常压露点为-30℃。
当压力提高到 1.0MPa时，同样的压力露点为-2℃时，对应的常压露点降至-33℃。
压缩空气露点用什么仪器来测量？压力露点单位虽然是℃，但它的内涵是压缩空气的含水量。
因此测量露点实际上就是测空气的含水量。
测量压缩空气露点的仪器很多，有用氮气、乙醚等作冷源的“镜面露点仪”，有用五氧化二磷、氯化锂等作电解质的“电解湿度计”等等。
目前工业上普遍使用专用的气体露点计来测量压缩空气的露点，如英国的SHAW露点仪，该仪器的测量范围可达-80℃。
另外还有德国TESTO(德图)露点仪用露点仪测量压缩空气露点时应注意什么？用露点仪测量空气露点，特别是在被测空气含水量极低时，操作要十分仔细和耐心。
气体采样设备及连接管路必须是干燥的（至少要比被测气体干燥），管路连接应是完全密封的，气体流速应按规定选取，而且要求有足够长的预处理时间，稍一不慎，就会带来很大误差。
实际证明用五氧化二磷作电解质“微水分测定仪”来测量经冷干机处理的压缩空气的“压力露点”时，误差很大。
据厂家解释，这是由于在测试过程中压缩空气会产生“二次电解”，使读数值比实际高。
露点的知识
压力露点与常压露点换算图表以及关于露点的知识2008-08-13 14:16:58 作者：佚名来源：网络学习本内容，主要是能分析对比出来压力露点和大气露点之间的关系，根据图中可以对比出来。
表2最大粉尘粒子尺寸和浓度注：1、粉尘粒子尺寸是基于过滤比ß=20时测得，测试方法的精度是该极限值的20% 。
2、测试进气工况：1大气压，温度20℃，相对湿度60%。
3、应该注意，压力高于大气压力时，污染物的浓度会相应增加。
表3压力露点（最大值）注：当要求更低压力露点时，必须特别指明。
此方法的最低精度通常满足ISO7138要求。
推荐的最大允许含量将随着压缩空气预计使用的场所而变化。
表4最大含油量注：对于无油润滑压缩机排出的空气，质量受进气过滤器和压缩机本身结构的影响。
关于露点的知识什么叫露点？它有什么有关？未饱和空气在保持水蒸气分压力不变（即保持绝对含水量不变）情况下降低温度，使之达到饱和状态时的温度叫“露点”。
温度降至露点时，湿空气中便有凝结水滴析出。
湿空气的露点不仅与温度有关，而且与湿空气中水分含量的多少有关，含水量大的露点高，含水量少的露点低。
什么是“压力露点”？湿空气被压缩后，水蒸气密度增加，温度也不过升，压缩空气冷却时，相对湿度便增加，当温度继续下降到相对湿度达100%时，便有水滴从压缩空气中析出，这时的湿度就是压缩空气的“压力露点”。
“压力露点”与“常压露点”有什么关系？“压力露点”与常压露点之间的对应关系与“压缩比”有关，一般用图表来表示。
在“压力露点”相同的情况下，“压缩”比越大，所对应的常压露点越低。
例如：0.7MPa的压缩空气压力露点为2时，相当于常压露点为-23℃。
当压力提高到1.0MPa时，同样的压力露点为2℃时，对应的常压露点降至-28℃。
压缩空气露点用什么仪器来测量？压力露点单位虽然是℃，但它的内涵是压缩空气的含水量。
因此测量露点实际上就是测空气的含水量。
测量压缩空气露点的仪器很多，有用氮气、乙醚等作冷源的“镜面露点仪”，有用五氧化二磷、氯化锂等作电解质的“电解湿度计”等等。
常压露点和压力露点换算图
2．1什么叫露点?它和什么有关?答：未饱和空气在保持水蒸气分压不变(即保持绝对含水量不变)情况下降低温度，使之达到饱和状态时的温度叫“露点”。
温度降至露点时，湿空气中便有凝结水滴析出。
$ I% p) e3 f2 d1 i6 c( q湿空气的露点不仅与温度有关，而且与湿空气中水分含量的多少有关。
含水量大的露点高，含水量少的露点低。
) ]* N5 E0 W) K+ [% ^/ G. X2—2什么是“压力露点”?答：湿空气被压缩后，水蒸气密度增加，温度也上升。
压缩空气冷却时，相对湿度便增加，当温度继续下降到相对湿度达100％时，便有水滴从压缩空气中析出，这时的温度就是压缩空气的“压力露点”。
. [" m* i9 E# n" m# K, t2—3“压力露点”与“常压露点”有什么关系?* q+ N& x5 t, T# V* Z. G4 ]2 e0 F* X9 W答：“压力露点”与常压露点之间的对应关系与“压缩比”有关，一般用图表来表示。
在“压力露点”相同情况下，“压缩比”越大，所对应的常压露点越低。
例如：O．7MPa的压缩空气压力露点为2℃时，相当于常压露点为一23℃。
当压力提高到1．0MPa时，同样压力露点为2℃时．对应的常压露点降到一28℃(见附表)" ~' o, e. m) L8 M. p' b. b( W1 T, | ]2—4压缩空气露点用什么仪器来测量?6 l' g& M# O/ ~. R/ j9 w# I' ^8 r4 C7 b, U: H* I答：压力露点单位虽然是℃，但它的内涵是压缩空气的含水量。
因此测量露点实际上就是测空& k0 C1 C1 h9 B& z' C2 r7 I% @* }5 s; p- b( q Y气的含水量。
测量压缩空气露点的仪器很多，有用氮气、乙醚等作冷源的“镜面露点仪”，有用五氧化二磷、氯化锂等作电解质的“电解湿度计”等等。
压力露点与常压露点换算图表以及关于露点的知识
压力露点与常压露点换算图表以及关于露点的知识2008-08-13 14:16:58 作者：佚名来源：表2最大粉尘粒子尺寸和浓度注：1、粉尘粒子尺寸是基于过滤比ß=20时测得，测试方法的精度是该极限值的20% 。
2、测试进气工况：1大气压，温度20℃，相对湿度60%。
3、应该注意，压力高于大气压力时，污染物的浓度会相应增加。
表3压力露点（最大值）注：当要求更低压力露点时，必须特别指明。
此方法的最低精度通常满足ISO7138要求。
推荐的最大允许含量将随着压缩空气预计使用的场所而变化。
表4最大含油量注：对于无油润滑压缩机排出的空气，质量受进气过滤器和压缩机本身结构的影响。
关于露点的知识什么叫露点？它有什么有关？未饱和空气在保持水蒸气分压力不变（即保持绝对含水量不变）情况下降低温度，使之达到饱和状态时的温度叫“露点”。
温度降至露点时，湿空气中便有凝结水滴析出。
湿空气的露点不仅与温度有关，而且与湿空气中水分含量的多少有关，含水量大的露点高，含水量少的露点低。
什么是“压力露点”？湿空气被压缩后，水蒸气密度增加，温度也不过升，压缩空气冷却时，相对湿度便增加，当温度继续下降到相对湿度达100%时，便有水滴从压缩空气中析出，这时的湿度就是压缩空气的“压力露点”。
“压力露点”与“常压露点”有什么关系？“压力露点”与常压露点之间的对应关系与“压缩比”有关，一般用图表来表示。
在“压力露点”相同的情况下，“压缩”比越大，所对应的常压露点越低。
例如：的压缩空气压力露点为2时，相当于常压露点为-23℃。
当压力提高到时，同样的压力露点为2℃时，对应的常压露点降至-28℃。
压缩空气露点用什么仪器来测量？压力露点单位虽然是℃，但它的内涵是压缩空气的含水量。
因此测量露点实际上就是测空气的含水量。
测量压缩空气露点的仪器很多，有用氮气、乙醚等作冷源的“镜面露点仪”，有用五氧化二磷、氯化锂等作电解质的“电解湿度计”等等。
目前工业上普遍使用专用的气体露点计来测量压缩空气的露点，如英国的SHAW露点仪，该仪器的测量范围可达-80℃。

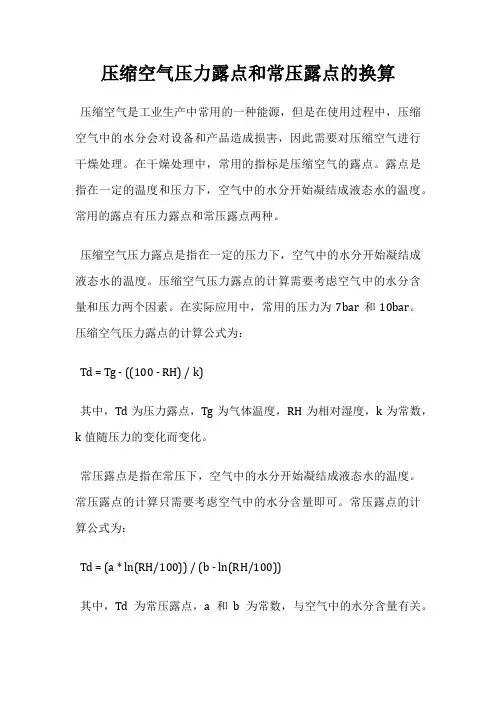

压缩空气压力露点和常压露点的换算
压缩空气压力露点和常压露点的换算
压缩空气是工业生产中常用的一种能源，但是在使用过程中，压缩空气中的水分会对设备和产品造成损害，因此需要对压缩空气进行干燥处理。
在干燥处理中，常用的指标是压缩空气的露点。
露点是指在一定的温度和压力下，空气中的水分开始凝结成液态水的温度。
常用的露点有压力露点和常压露点两种。
压缩空气压力露点是指在一定的压力下，空气中的水分开始凝结成液态水的温度。
压缩空气压力露点的计算需要考虑空气中的水分含量和压力两个因素。
在实际应用中，常用的压力为7bar和10bar。
压缩空气压力露点的计算公式为：
Td = Tg - ((100 - RH) / k)
其中，Td为压力露点，Tg为气体温度，RH为相对湿度，k为常数，k值随压力的变化而变化。
常压露点是指在常压下，空气中的水分开始凝结成液态水的温度。
常压露点的计算只需要考虑空气中的水分含量即可。
常压露点的计算公式为：
Td = (a * ln(RH/100)) / (b - ln(RH/100))
其中，Td为常压露点，a和b为常数，与空气中的水分含量有关。
在实际应用中，常用的压力露点和常压露点之间需要进行换算。
压缩空气压力露点和常压露点之间的换算公式为：
Td1 = Td2 + ((P1 - P2) / k)
其中，Td1为压力露点，Td2为常压露点，P1为压缩空气的压力，P2为常压，k为常数，k值随压力的变化而变化。
在实际应用中，需要根据具体的情况选择合适的露点指标，并进行相应的干燥处理。
同时，需要注意压缩空气中的水分含量对设备和产品的影响，及时进行干燥处理，保证生产的正常进行。
计量单位换算表
计量单位换算表常⽤计量单位换算表⼤全1.压⼒单位:1 公⽄⼒/厘⽶2(kgf/cm2) = 0.0981 MPa 1 毫⽶⽔柱(mmH2O) = 9.81×10-6 MPa 1 巴(bar) = 0.1 MPa1 毫⽶⽔银柱(mmHg) = 1.333×10-3 MPa 1 标准⼤⽓压(atm) = 0.1013 MPa1 英⼨⽔柱(inH2O) = 2.49×10-4 MPa1 磅/英⼨2(psi,lb/in2) = 6.89×10-3 MPa 1 英尺⽔柱(ftH2O) = 2.984×10-3 MPa1 盎司/英⼨2(ozf/in2) = 4.31×10-4 MPa1 英⼨汞柱(inHg) = 3.386×10-3 MPa2. ⾯积单位:1 in2 = 6.452×10-4 m21 mi2 = 2.59×106 m21 ft2 = 0.0929 m21 km2 = 106 m23. 体积单位:1 升(L,dm3) = 10-3 m31 in3 = 0.01639 L1 美国加仑(USgal) = 3.78543 L1 ft3 = 28.317 L1 英国加仑(UKgal) = 4.54374 L1 美国夸脱(qt) = 0.94636 L1 美国桶(bbl,⽯油) = 158.98 L4. 质量单位:1 ⽜顿(N) = 0.102 kg1 磅(lb) = 0.454 kg5. 长度单位1 英⼨(in) = 0.0254 m1 英⾥(me) = 1609.35 m1 英尺(ft) = 0.3048 m1 微⽶(µm) =10-6 m6. 温度单位:(℉- 32)×5/9 = ℃K - 273.15 = ℃7. 流量单位:7.1 体积流量单位1 m3/h = 0.01667 m3/min1 UKgal/min = 4.546×10-3 m3/min1 L/min = 10-3 m3/min1 USgal/min = 3.785×10-3 m3/min1 ft3/h = 4.719×10-4 m3/min1 美国桶/天(bbl/d) = 1.104×10-4 m3/min7.2 质量流量单位1 kg/h = 0.01667 kg/min1 lb/h = 7.56×10-3 kg/minCv值：⽔流量(US gal/min)于60℉下，流经差压为 1psi 之阀门⽽所得出之流量定值。
单位换算表
υ = η /ρ υ -cSt(mm2/s), η -10-3 Pa·s=1cP,ρ -g/cm3 1 m2/h = 2.778×10-4 1 千瓦·时(kw·h) = 3.6× m2/s 106 J 1 Btu/(lb·℉) = 4186.8 J/(kg·K)
1 cm2/s(斯,St) = 10-4 m2/s
1 ft2/s = 9.29×10-2 m2/s
1 千克力·米/秒(kgf· m/s)=9.80665W=9.80665N·m/s 传热系数：SI单位名称—瓦 [特]每平方米开尔文
1 mm2/s(厘斯,cSt) = 10-6 m2/s
1 ft2/s = 2.58×10-5 m2/s
1 米制马力(PS) = 7.35499× 102 W 1 kcalIT/(cm2·s·℃) = 4.1868×107 W/(m2·K)
127 376 1020 25602 6020 12100 23100 41800 73000
79.1 134 635 1590 3800 77ห้องสมุดไป่ตู้9
0.05 0.2 4 11
磁能量—韦伯Wb，磁通密度[磁 感应强度]—特[斯拉]T，磁导 率—享[利/米H/m，力—牛 [顿]N，力矩—牛·米N·m
26 1 A = 103 mA = 106 μ A 52 1 麦克斯韦(Mx) = 10-8 Wb 100
1 英制马力(PS) = 745.7 W 热导率：SI单位名称—瓦[特] 每米开尔文
1 英尺·磅力/秒(ft·lbf/s) = 1.35582 W 1 kcalIT/(cm·s·℃) = 4.1868×105 W/(m·K)
1 磅(lb) = 0.454 kg
1 in3 = 0.01639 L
压缩空气露点温度换算图
度的观测［S］． ［6］ 罗丽，王晓曹，余鹏． 饱和水汽压计算公式的比较研究［J］． 气
象水文海洋仪器，2003（ 4） ： 24 － 26． ［7］ 周西华，等． 饱和水蒸汽分压力经验公式的比较［J］． 辽宁工程
mpa的压力范围内本换算图上最低常压露点70对应的压力露点温度为6552最高常压露点10对应的压力露点温度为2152mpa的压力范围内换算图的换算范围包括了gbt132771991规定的2级压力露点温度至10级压力露点温度的范围
·22 ·
檾檾檾檾檾檾殧
使用维修 文章编号： 1006-2971（ 2011） 04-0022-02
水的饱和蒸汽压方程很多。国际水蒸气性质协 会（ IAPWS） 的水蒸气压公式（ IAPWS － IF97） 只适用 于 0 ℃ 以上至临界点。本文涉及的主要露点温度范 围在 0 ℃ 以 下 的 区 域，所 以 采 用 了 世 界 气 象 组 织 WMO 和我国气象标准［5］中采用的 Goff － Gratch 蒸汽 压公式。该公式可用于 － 100 ～ 100 ℃ 范围，在气象学 界得到广泛应用，其准确性得到公认。经本文作者计 算，在 0 ～ 100 ℃ 范围内，其计算结果和 IAPWS － IF97 计算结果的偏差在 － 0. 051 % ～ － 0. 021 % 间。该计 算公式也常被用作检验其它方程的基准［6 ～8］，尤其是 在 0℃ 以下的温度区域。公式型式为
1 适用范围和水饱和蒸汽压方程
本文换算 图 可 用 于 常 压 露 点 温 度 － 70 ～ 10 ℃ 、压力 0. 1 ～ 1. 1 MPa（ 绝对压力，下同） 的压缩空 气的露点温度的换算，与国标 GB4830 － 84 中对自
臭氧压力露点与常压露点换算图表
压力露点与常压露点换算图表关于露点的知识什么叫露点？它有什么有关？未饱和空气在保持水蒸气分压力不变（即保持绝对含水量不变）情况下降低温度，使之达到饱和状态时的温度叫“露点”。
温度降至露点时，湿空气中便有凝结水滴析出。
湿空气的露点不仅与温度有关，而且与湿空气中水分含量的多少有关，含水量大的露点高，含水量少的露点低。
什么是“压力露点”？湿空气被压缩后，水蒸气密度增加，温度也不过升，压缩空气冷却时，相对湿度便增加，当温度继续下降到相对湿度达100%时，便有水滴从压缩空气中析出，这时的湿度就是压缩空气的“压力露点”。
“压力露点”与“常压露点”有什么关系？“压力露点”与常压露点之间的对应关系与“压缩比”有关，一般用图表来表示。
“压力露点”相同的情况下，“压缩”比越大，所对应的常压露点越低。
例如：0.7MPa的压缩空气压力露点为2时，相当于常压露点为-23℃。
当压力提高到 1.0MPa时，同样的压力露点为2℃时，对应的常压露点降至-28℃。
压缩空气露点用什么仪器来测量？压力露点单位虽然是℃，但它的内涵是压缩空气的含水量。
因此测量露点实际上就是测空气的含水量。
测量压缩空气露点的仪器很多，有用氮气、乙醚等作冷源的“镜面露点仪”，有用五氧化二磷、氯化锂等作电解质的“电解湿度计”等等。
目前工业上普遍使用专用的气体露点计来测量压缩空气的露点，如英国的SHAW露点仪，该仪器的测量范围可达-80℃。
另外还有德国TESTO(德图)露点仪用露点仪测量压缩空气露点时应注意什么？用露点仪测量空气露点，特别是在被测空气含水量极低时，操作要十分仔细和耐心。
气体采样设备及连接管路必须是干燥的（至少要比被测气体干燥），管路连接应是完全密封的，气体流速应按规定选取，而且要求有足够长的预处理时间，稍一不慎，就会带来很大误差。
实际证明用五氧化二磷作电解质“微水分测定仪”来测量经冷干机处理的压缩空气的“压力露点”时，误差很大。
据厂家解释，这是由于在测试过程中压缩空气会产生“二次电解”，使读数值比实际高。
压缩空气压力露点和常压露点的换算
压缩空气压力露点和常压露点的换算
压缩空气的露点，是指空气中所含水分在一定压力下凝结成露的温度。
常压下的露点是指空气饱和时所对应的温度。
通常情况下，压缩空气的压力露点比常压露点更低。
为了将压缩空气的压力露点和常压露点进行换算，需要了解它们之间的关系。
一般来说，两者之间的换算公式如下：
Td = (Tn x 100) / (100 - RH)
其中，Td表示压缩空气的露点，Tn表示常压下的露点，RH则表示相对湿度。
需要注意的是，这个公式的结果可能会略微有误差，具体取决于空气的湿度和压力等因素。
因此，在进行换算时，最好还是使用在线露点计算器或者其他专业设备，以保证结果的准确性。
