广播系统技术规范
【2019年整理】《公共广播系统工程技术规范》简介
5-1 公共广播的定义和种类划分
公共广播的定义
由使用单位自行管理的，在本单位范围内为公众服务的声音广播 用于进行业务广播、背景广播和紧急广播
公共广播系统的种类划分
业务广播
背景广播
紧急广播
单位日常运作管 理、寻呼等广播
渲染环境气氛 的广播
（不仅仅是背景音乐）
应对突发公共 事件的广播
（不仅仅是消防广播）
于 2010-05-31 由住建部批准发布,编号为GB 50526-2010,其中第3.2.5（1、2）、 3.5.6、3.5.7、4.2.4、4.2.5条（款）为黑体字，属强制性条文，必须严格执行。
五、《规范》的要点和特点
• 5-1 公共广播的定义和种类划分 • 5-2 公共广播系统的应备功能 • 5-3 公共广播系统的音质评价 • 5-4 公共广播系统的电声性能指标 • 5-5 公共广播系统的等级划分 • 5-6 公共广播系统的基本组态 • 5-7 公共广播系统的定时管理和分区管理 • 5-8 公共广播扬声器的配置摘要 • 5-9 系统施工验收测量等规定
5-2 公共广播的应备功能
所有公共广播系统均应能实时发布语声广播， 且应有一个广播传声器处于最高广播优先级
业务广播系统的应备功能
1级系统
传声器优先，编程管理，自动定时运行（允许手动干预）；矩阵 分区；分区强插；广播优先级排序；主/备功率放大器自动切换； 支持寻呼台站；支持远程监控
2级系统 传声器优先，自动定时运行（允许手动干预）；分区管理；可强
包括会议纪要、调研论证实验验证文件、意见反馈及其处理等12批次。 9）先后送审3次。 10）在迪士普公司支持下，先后到外国进行参观考察多次。到过的国家和地区包
括英国、德国、俄罗斯、迪拜、美国、澳州、东南亚以及许多重要的国际机场 如：希斯罗、戴高乐、阿姆斯特丹、法兰克福、迪拜、莫斯科、三藩市、底特 律、拉斯维加斯、东京成田、首尔仁川、新加坡、悉尼、凯恩斯等。因为机场 广播系统理应十分典型和十分重要；还有许多著名学府，如牛津（英）、斯坦 福（美） 、 莫斯科（俄）、麦科里（澳）等。

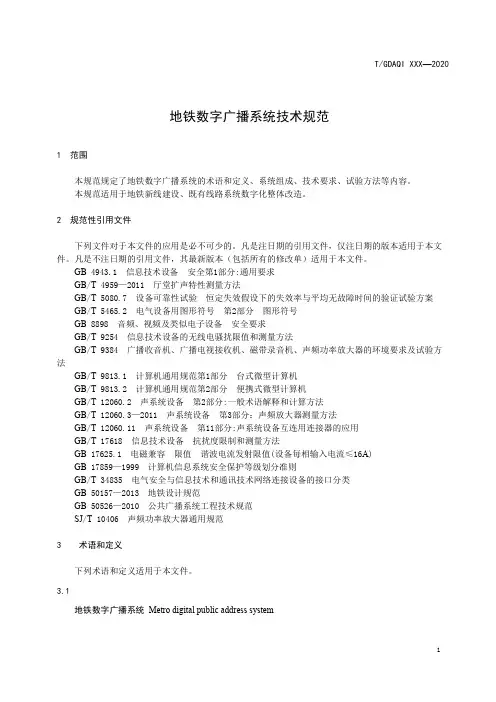

地铁数字广播系统技术规范
地铁数字广播系统技术规范1 范围本规范规定了地铁数字广播系统的术语和定义、系统组成、技术要求、试验方法等内容。
本规范适用于地铁新线建设、既有线路系统数字化整体改造。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 4943.1 信息技术设备安全第1部分:通用要求GB/T 4959—2011 厅堂扩声特性测量方法GB/T 5080.7 设备可靠性试验恒定失效假设下的失效率与平均无故障时间的验证试验方案GB/T 5465.2 电气设备用图形符号第2部分图形符号GB 8898 音频、视频及类似电子设备安全要求GB/T 9254 信息技术设备的无线电骚扰限值和测量方法GB/T 9384 广播收音机、广播电视接收机、磁带录音机、声频功率放大器的环境要求及试验方法GB/T 9813.1 计算机通用规范第1部分台式微型计算机GB/T 9813.2 计算机通用规范第2部分便携式微型计算机GB/T 12060.2 声系统设备第2部分:一般术语解释和计算方法GB/T 12060.3—2011 声系统设备第3部分：声频放大器测量方法GB/T 12060.11 声系统设备第11部分:声系统设备互连用连接器的应用GB/T 17618 信息技术设备抗扰度限制和测量方法GB 17625.1 电磁兼容限值谐波电流发射限值(设备每相输入电流≤16A)GB 17859—1999 计算机信息系统安全保护等级划分准则GB/T 34835 电气安全与信息技术和通讯技术网络连接设备的接口分类GB 50157—2013 地铁设计规范GB 50526—2010 公共广播系统工程技术规范SJ/T 10406 声频功率放大器通用规范3 术语和定义下列术语和定义适用于本文件。
3.1地铁数字广播系统Metro digital public address system地铁数字广播系统是运营生产系统，是各层级中心调度员和车站值班员向乘客播报应急通告、列车运行、乘客引导等服务信息以及向工作人员发布作业命令和通知的语音播报系统，发生灾害时用于救灾广播。
公共广播系统工程技术规范与测试培训
公共广播系统工程技术规范与测试培训1.引言公共广播系统是一种重要的信息传播方式，用于向大众传递各种信息，包括紧急通知、公共服务信息、娱乐等。
在建设公共广播系统时，需要遵循一定的技术规范并进行相应的测试，以确保系统的可靠性和稳定性。
本文将介绍公共广播系统工程技术规范和测试培训的内容。
2.公共广播系统工程技术规范2.1 设计规范•系统功能要求：明确系统的基本功能要求，包括信息传播范围、音质要求、覆盖范围等。
•设备选型：根据实际需求选择合适的设备，包括音频设备、传输设备、终端设备等。
•网络布局：合理规划网络布局，包括音频传输网络、控制信号网络等。
•系统安全性：确保系统的安全性，包括物理安全和网络安全。
2.2 安装规范•设备安装：按照设备厂商提供的安装说明进行设备的安装，包括固定设备、接线等。
•接地保护：合理设置设备的接地保护，防止静电和地线干扰。
•线缆敷设：选择合适的线缆，进行合理的敷设，并避免与其他设备的干扰。
•电源供应：确保设备的电源供应稳定可靠。
2.3 运维规范•日常维护：定期对设备进行检查和保养，确保其正常工作。
•故障处理：对出现的故障进行及时排除，并记录和分析故障原因。
•系统升级：根据实际需求对系统进行升级，更新系统功能。
3.公共广播系统测试培训3.1 测试目的公共广播系统测试的目的是验证系统的性能和稳定性，发现潜在问题并进行修复，确保系统能够正常运行。
3.2 测试内容•功能测试：对系统的各项功能进行验证，包括音频播放、频道切换、音量调节等。
•性能测试：测试系统在不同负载下的性能表现，包括声音质量、传输速度等。
•可靠性测试：测试系统的可靠性和稳定性，验证系统在长时间运行和突发状况下的表现。
•安全性测试：测试系统的安全性，包括防止恶意攻击和未授权访问等。
3.3 测试方法•功能测试：通过模拟不同场景和使用模拟器，对系统的各项功能进行测试。
•性能测试：使用专业测试工具对系统进行性能测试，记录测试结果并进行分析。
公共广播系统工程技术规范
公共广播系统工程技术规范1. 引言公共广播系统是一种用于在特定区域内广播音频信息的系统。
它在各类公共场所广泛应用，如学校、办公楼、商场、车站等。
为确保公共广播系统的良好运行和维护，制定本技术规范。
2. 设计与安装要求2.1 设计要求•公共广播系统的设计应基于实际需求，考虑到不同场所的特点和使用需求，确保音频信息的清晰传播和广播区域的覆盖范围。
•设计应注意广播系统的可靠性和稳定性，避免单点故障和系统崩溃的可能性。
•设计应符合相关国家和地区的法规和标准，如国家广播电视总局的相关规定等。
2.2 安装要求•安装应由具备相关资质和经验的专业人员进行，确保安装过程安全可靠。
•安装应按照设计方案和相关技术标准进行，合理安排设备的摆放位置和连接方式。
•安装完成后，应进行全面的调试和测试，确保系统的正常运行。
3. 设备与材料要求3.1 设备要求•所选择的设备应具备较好的声音质量和适应不同场所的音量调节能力。
•设备应具备较高的抗干扰能力，并能够稳定运行在长时间和连续广播的情况下。
•设备应支持连接到其他扩音设备，以满足扩展需求。
3.2 材料要求•选择的材料应符合环境保护要求，并具备较好的耐用性和防火性能。
•所使用的线缆应具备良好的传输性能和抗干扰能力。
•天线和扬声器等外部设备应符合相关标准和规定，并具备适当的防水和防尘能力。
4. 系统运行与维护要求4.1 系统运行要求•系统运行应能适应突发状况和紧急事件广播需求，实现快速响应和有效传达。
•系统应支持远程控制和管理功能，以便于系统管理员对系统进行监控和调整。
•系统应具备自动巡检和故障自动报警功能，及时发现并解决潜在问题。
4.2 系统维护要求•系统的维护应由专业人员进行，按照规定的维护周期和要求进行维护工作。
•维护工作包括设备的清洁、检查和调试，保持系统处于良好的运行状态。
•维护记录应及时填写和备份，包括维护的内容、时间以及维护人员的签名等信息。
5. 安全与防护要求5.1 安全要求•安全要求包括防火、防雷、防水等方面，要求严格按照相关法规和标准进行操作。

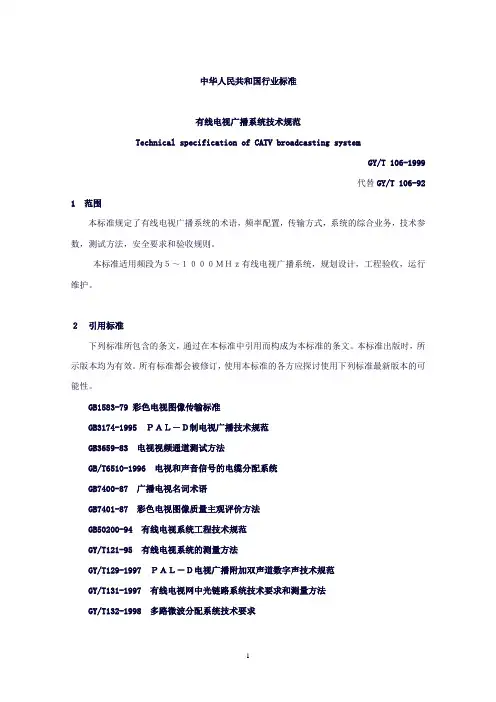

GY T 106-1999 有线电视广播系统技术规范
中华人民共和国行业标准有线电视广播系统技术规范Technical specification of CATV broadcasting systemGY/T 106-1999代替GY/T 106-92 1 范围本标准规定了有线电视广播系统的术语，频率配置，传输方式，系统的综合业务，技术参数，测试方法，安全要求和验收规则。
本标准适用频段为５～１０００ＭＨｚ有线电视广播系统，规划设计，工程验收，运行维护。
２引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB1583-79 彩色电视图像传输标准GB3174-1995 ＰＡＬ－Ｄ制电视广播技术规范GB3659-83 电视视频通道测试方法GB/T6510-1996 电视和声音信号的电缆分配系统GB7400-87 广播电视名词术语GB7401-87 彩色电视图像质量主观评价方法GB50200-94 有线电视系统工程技术规范GY/T121-95 有线电视系统的测量方法GY/T129-1997 ＰＡＬ－Ｄ电视广播附加双声道数字声技术规范GY/T131-1997 有线电视网中光链路系统技术要求和测量方法GY/T132-1998多路微波分配系统技术要求３定义本标准采用下列定义3.1 有线电视cable television(CATV)用射频电缆，光缆，多路微波或其组合来传输，分配和交换声音，图像及数据信号的电视系统。
3.2 付费电视 pay-TV采用加，解扰技术，用户需额外付费有条件的接收。
3.3 前端 head end在有线电视系统中。
用以处理需要分配的由天线接收的各种无线信号和自办节目信号组合。
（前段设备包括天线放大器，频率变换器，混合器，光发射机，光放大器，光分路器及需要分配的各种信号发生器等。
）3.4 远地前端 remote head end设置在远地，经过电缆，微波，光缆等地面通路或卫星线路向某一有线电视广播系统传送远地信号的前端。
广播系统设计规范
公共广播背景音响系统一、系统叙述广播音响系统涉及面很广，从商场、学校、宾馆、车站、码头、广场到会场、影剧院、体育馆等无不与之有密切关系。
1。
1 在民用建筑工程设计中,广播系统可分为以下几类：A、面向公众区（商场、车站、码头、商场、餐厅、走廊、教室等）和停车场等的公共广播系统.这种系统主要用于语音广播，因此清晰度是首要的.而且，这种系统往往平时进行背景音乐广播，在出现灾害或紧急情况时，又可转换为紧急广播。
B、面向宾馆客房的广播音响系统。
这种系统包括客房音响广播和紧急广播，常由设在客房中的床头柜放送，客房广播含有多个可供自由选择的波段，在紧急广播时,客房广播即自动中断，自动切换为紧急广播。
C、以礼堂、剧场、体育馆为代表的厅堂扩声系统。
这是专业性较强的扩声系统，它不仅要考虑电声技术问题,还要涉及建筑声学问题.两者都要统筹兼顾，不可偏废，这类广播系统往往有综合性多用途的要求，不仅可供会场语言扩声使用，还常用于文艺演出等，对于大型现场演出的音响系统，电功率少则几万，多的达数十万瓦，故要用大功率的扬声器和功率放大器,在系统的配置和器材选用方面有一定的要求,同时应注意电力线路的负荷问题.D、面向会议室、报告厅等的广播音响系统。
这类系统一般也是设置成公共广播提供的背景音乐和紧急广播两用的系统，但因其特殊性故也常在会议室和报告厅单独设置会议广播系统。
对要求较高或国际会议厅，还需另行设计诸如同声传译系统,会议表决系统以及大屏幕投影电视等的专用视听系统。
从上面介绍可知，对于各种大楼、宾馆及其他民用建筑物的广播音响系统，基本上可以归纳为三种类型：一是公共广播系统（Public Address System 简称PA)，这种是有线广播系统，它包括背景音乐和紧急广播功能，通常结合在一起,平时播放背景音乐或其他节目，出现火灾等紧急事故时，转换为报警广播。
这种系统中的广播用的话筒与向公众广播的扬声器一般不处同一房间内,故无声反馈的问题，并以定压式传输方式为其典型系统；二是厅堂扩声系统，这种系统使用专业音响设备,并要求有大功率的扬声器系统和功放，由于传声器与扩声用的扬声器同处于一个厅堂内，故存在声反馈乃至啸叫的问题，且因其距离较短，所以系统一般采用低阻直接传输方式；三是专用的会议系统，它虽也属扩声系统，但有其特殊要求，如同声传译系统等。
《公共广播系统工程技术规范》发布
的应 用和他的 电影录 音经验 。参会人 员与美 国同行交流 研
潘 ８ ３ ～２ 日 ，第十九届 北京国际广播 电影 电视设备 讨 ，气氛热 烈。 （ 月２ 日 ６
多家 演艺 设备企 业参 加Ｂ Ｒ Ｖ ２ ＩＴ １ ０ ０
多家 演艺 设备 企业参 加 了近 期举 行的ＢＩ Ｔ ０ ０ Ｒ Ｖ ２ １：
《 公共广 播 系统工程 技术 规范 》发布
近日 ，国家标 准 《 公共广播 系统工程技术规范 》 （ ＧＢ
北京星光 影视设备 科技股份 有限公 司展示 了Ｌ Ｄ数 字化聚 Ｅ
限公司主 持编写 ，中国 电子科技集 团公 司第三研 究所 、广
东省 电子 电器产 品监督检验 所 、中 国传媒 大学传 播声学研
究 所等 ｌ 家单位参 与编 写。本规范 共分６ 个附 录 ，主要 ３ 章２ 内容包括 ：总则 、术语 、公 共广播 系统工程 设计 、公共广
现 代影 视制作 发展 现状 与应用研 讨会 成功举 办
高端系列无线话筒等 ；香港传新 科技有限公司展示 了Ｔ ｌｓ ｅｏ／ 由中国 电子学会声 频工程分 会和广 州市迪 士普音 ０ 向科技有
ＯｍｎａＡｘａ ｉ／ ｉ最新 产品 、Ｃｌ ＨＤ数 字直播 调音 台等产 品 ； ０ 上 海汉森 音响科技 有限公 司展示 了Ｓｕ ｉｍａｔｒ ａ ａ 、 ｔｄｏ ｓｅ、ｃｄ ｃ ｃｒ ｂｏ ａｌ ｒ音响 、Ｕｔ ａｅ ｓ ｌｍ ｔ支架等器材 。 （ ｉ 宣 文） 匾
刊和 《 电视照明专刊》等读物 ，吸 引了很多专业人士前来咨 京池分 别就 “ Ｅ Ｌ Ｄ在舞台影视中的应用及需要解决的问题 ”
GB50526-2010 公共广播系统工程技术规范1
中华人民共和国国家标准公共广播系统工程技术规范GB 50526 - 2010主编部门：中华人民共和国工业和信息化部枇准部门：中华人民共和国住房和城乡建设部施行日期：2010年12月1日中国计划出版社2010 北京中华人民共和国国家称准公共广播系统工裎技术规范中华人民共和国住房和城乡建设部公告第608号关于发布国家标准《公共广播系统工程技术规范》的公告现批准《公共广播系统工程技术规范》为国家标准，编号为GB 50526 2010，自2010年12月1日起实施。
其中，第3.2.5(1、2)、3.5.6、3.5.7⑴、4.2.4、4.2.5条（款)为强制性条文，必须严格执行。
本规范由我部标准定额研究所组织中国计划出版社出版发行，中华人民共和国住房和城乡建设部二0—0年五月三十一曰前言本规范是根据原建设部《关于印发（2006年工程建设标准规范制订、修订计划（第二批））的通知》(建标〔2006〕136号）的要求，由中国电子学会声频工程分会和广州市迪士普音响科技有限公司会同有关单位共同编制完成的。
本规范在编制过程中、编制组吸收了国内外的先进技术和经验，对有关技术及其指标进行了论证和实验验证，并在全国范围内向有关专家广泛征求意见，最后经审査定稿。
本规范的主要内容包括：总则，术语、公共广播系统工程设计、公共广播系统工程施工，公共广播系统电声性能测量、公共广播系统工程验收。
本规范中以黑体字标志的条文为强制性条文.必须严格执行。
本规范由住房和城乡建设部负责管理和对强制性条文的解释，由工业和信息化部负责曰常管理，由中国电子学会声频工程分会负责具体技术内容的解释。
本规范在执行过程中如发现有需要修改和补充之处，请将意见和建议以及相关资料奇送中国电子学会声频工程分会（地址：北京743信箱，邮编：100015、E-mail：***************.cn），以便今后修订时参考：本规范主编单位、参编单位、主耍起草人和主要审查人员名单：主编单位：中国电子学会声频工程分会广州市迪士普音响科技有限公司参编单位：中国电子科技集团公司笫三研究所广东省电子电器产品监督检验所广州大学声像与灯光技术研究所中国传媒大学传播声学研究所广州声雅音响器材有限公司杭州嘉声视听料技有限公司上海飞乐电声器件有限公司北京益泰电于集团有限责任公司云南艺丰科技工程有限公司北京易思奥达声光电子设备有限公司桂林市申氏专业音响弱电工程设计安装部安恒利(国际〉有限公司广州天歌电子技术有限公司1 总则1.0.1 为了规范公共广播系统工程设计和工程施工，做到安全适用，节省能源、节省资源、保护环境、保证质量，制定本规范。
公共广播系统施工详细规范
公共广播系统施工，详细规范公共广播主要用于建筑弱电工程中的以语言扩声为主的包括会场、多功能厅等地方，公共广播包括背景音乐广播和应急广播系统；会议包括同声传译、视频会议和多媒体会议工程。
施工范围包括管线、控制室设备、音频扩声设备、视频显示设备、视频会议设备的安装与调试，本期我们一起来了解下公共广播系统的施工。
一、施工标准规范公共广播系统依据：《厅堂扩声系统设计规范》GB50371《公共广播系统工程技术规范》GB50526《民用闭路监视电视系统工程技术规范》GB/T50198《智能建筑工程质量验收规范》GB50339《会议电视系统工程验收规范》YD/T5033-2005等标准制定。
二、公共广播施工要求一、电缆管路、线槽及线缆敷设除应符合本规范第4章的规定外，还应符合以下要求1控制室静电地板下，必须敷设机柜到控制台的地下线槽，吊顶内管路进入控制室后，应就近沿墙面垂直进入静电地板下，沿地面进入机柜底部线槽，地面管路应贴地进入控制室静电地板下，进入机柜底部线槽。
2信号线与强电线管必须分开敷设，最小距离应大于300mm。
3电缆管路穿越楼板孔或墙洞的位置，应加装套管等保护设施。
4安装沿墙单边或双边电缆管路时，在墙上埋设的支持物应牢固可靠，支点的间隔应均匀整齐一致。
5公共广播及会议系统线缆应根据需要传输的内容格式和距离选择；传输电缆距离超过选用端口支持的标准长度时应使用信号放大设备、线路补偿设备，或选用光缆传输。
6模拟系统传声器传输线应选用专用屏蔽线，宜单独敷设线管并远离强电管路，传声器线缆超过50m时，必须采用低阻抗平衡连接。
7VGA信号线缆的选择应根据传输信号的分辨率、最长传输距离进行选择。
当信号源为视频或简单的文字内容时，传输衰减控制在-6dB范围；当信号源是以精密图形文件时，传输衰减控制在-3dB的范围，超出范围时，应采用光纤系统实现信号的传输。
8公共广播系统的功率传输线缆应用金属线槽和线管单独敷设，室外广播传输线缆应穿管埋地或在电缆沟内敷设。
国家标准公共广播系统工程技术规范知识考试答案
国家标准《公共广播系统工程技术规范》知识考试（答案）部门姓名成绩一、填充题（每格2分）1、《公共广播系统工程技术规范》的标准编号是GB 50526-2010 ，发布日期为2010-05-31 ，实施日期为2010-12-1 。
2、《公共广播系统工程技术规范》的颁布实施，除确立我国在该领域的自主知识产权外，必将起到规范市场、保护国家资源、保护环境、保护用户合法利益以及引导行业发展的作用。
3、《公共广播系统工程技术规范》将公共广播定义为：由使用单位自行管理的，在本单位范围内为公众服务的声音广播，用于进行业务广播、背景广播和紧急广播。
4、《公共广播系统工程技术规范》将公共广播系统划分为3 类，它们的名称分别为业务广播、背景广播和紧急广播。
5、各种类、各等级的公共广播系统均应具备一定的“应备功能”，“应备功能”是指公共广播系统应该具备的最基本的功能。
6、所有各种类、各等级的公共广播系统都应有的应备功能是应能实时发布语声广播，且应有一个广播传声器处于最高广播优先级。
7、业务广播1级系统的应备功能包括：传声器优先，编程管理，自动定时运行（允许手动干预）；矩阵分区；分区强插；广播优先级排序；主/备功率放大器自动切换；支持寻呼台站；支持远程监控。
8、一级紧急广播系统的应备功能包括在规范的第3.2.1 条和第3.2.5 条以及表3.2.5 之中。
9、以现场环境噪声为基准，紧急广播的信噪比应等于或大于12 dB。
10、《公共广播系统工程技术规范》首次引入《扩声系统语言传输指数-STIPA》作为系统语言可懂度的客观评价指标。
11、《公共广播系统工程技术规范》规定了6项电声性能指标，其中有3 项与厅堂音响系统显著不同，它们是应备声压级、漏出声衰减和扩声系统语言传输指数。
12、应备声压级的定义是：公共广播系统在广播服务区内,应能达到的稳态有效值广播声压级的平均值。
13、除紧急广播外，各种类、各等级的公共广播系统的应备声压级都是≥83dB。
公共广播系统工程技术规范.pptx
3级系统 传声器优先
背景广播系统的应备功能
1级系统
2级系统 3级系统
传声器优先，编程管理，自动定时运行（允许手动干预）；具有 音调调节环节；矩阵分区；分区强插；广播优先级排序；支持远 程监控
传声器优先，自动定时运行（允许手动干预）；具有音调调节环 节；分区管理；可强插
传声器优先
LOGO
《公共广播系统工程技术规范》 GB50526-2010
（全国巡回宣贯会）
广州市迪士普音响科技有限公司 王齐祥
《公共广播系统工程技术规范》 GB50526-2010
公共广播印象
SPL = L + 10lg P– 20lg r
S
2
1 LP U2
(10 20 1)
一、立项根据
1）我国是公共广播大国，公共广播工程遍布中国大地。 2）但公共广播暂无国家标准，也没有国际标准。
四、建设部-信产部联合审查结论
2008年7月 北京——摘要
• 该规范符合建设部《工程建设标准编写规定》（建标[1996]626 号）的要求； • 该规范体现了公共广播系统当今先进的工程技术水平，能够很好 地满足用户的使用要求； • 该规范具有先进性、科学性、协调性和可操作性； • 相信通过对本规范的实施贯彻，可促进公共广播系统工程设计、 施工和验收的规范化，推动公共广播领域的技术进步，在规范市场 方面也将起到重要作用，具有较好经济效益和社会效益。 •该规范填补了国内空白，一致通过对该规范的审查。 •建议尽早颁布实施，以使规范早日发挥效益。
紧急广播系统有等级区分的应备功能
1级系统
2级系统 3级系统
具有与事故处理中心（消防中心）联动的接口；与消防分区相容 的分区警报强插；主/备电源自动切换；主/备功率放大器自动切 换；支持有广播优先级排序的寻呼台站；支持远程监控；支持备 份主机；自动生成运行记录
公共广播系统工程技术规范-secret
中华人民共和国国家标准公共广播系统工程技术规范GB XXXX – 2007条文说明（草案）目次1总则2术语3公共广播系统工程设计3.1一般规定3.2系统应备功能3.3系统电声性能指标3.4系统构建3.5传输线路3.6广播扬声器3.7 广播功率放大器3.8公共广播节目源设备4公共广播系统电声性能指标测量方法5公共广播系统工程施工6公共广播系统工程验收附录A 公共广播系统工程施工表单附录B 公共广播系统工程验收表格本规范用词说明1总则1.0.1本规范在编制过程中参考了以下相关标准和规定：《强制性产品认证管理规定》—中华人民共和国国家质量监督检验检疫总局令（第5号）2001-12-03《体育馆声学设计及测量规程》JGJ/T131-2000《建筑物电子信息系统防雷技术规范》GB50343-2004《应急声系统》GB/T16851-1997《有线电视系统工程技术规范》GB 50200。
《民用闭路监视电视系统工程技术规范》GB/T 50198。
《厅堂扩声特性测量方法》GB 4959-1995《通信设备汉语清晰度测试方法》SJ2467-1984《声学名词术语》GB/T 3947-1996《厅堂扩声系统设计规范》GB 50371-2006《声频放大器测量方法》GB 9001-1988《城市区域环境噪声标准》GB 3096-1993《火灾自动报警系统设计规范》GB 50116-19981.0.2公共广播系统的电声部分和相关的建筑声学部分如果互不协调，不仅会引起许多争议，而且会使系统不能发挥应有的实际效果，严重浪费资源。
2术语本章所有术语及其定义均只适用于本规范。
本规范的术语定义，只为说明本规范有关条文的含义，而不一定是该术语完整的科学定义。
为了便于操作，其中有一些术语直接采用了我国公共广播行业的习惯用语。
3公共广播系统工程设计3.1 一般规定3.1.23C认证（China Compulsory Certification）是我国的市场准入认证，也是使用安全和保护环境所必须。
公共广播系统工程技术规范
公共广播系统工程技术规范1 总则1．0．1 为了规范公共广播系统工程设计和工程施工，做到安全适用、节约能源、节省资源、保护环境、保证质量，制定本规范。
1．0．2 本规范适用于新建、改建和扩建的公共广播系统电声工程部分的设计、施工和验收。
1. 0．3 与公共广播系统相关的建设工程，应满足建筑声学特性要求。
1. 0. 4 公共广播系统工程的设计、施工和验收，除应符合本规范外，尚应符合国家现行有关标准的规定。
2 术语2．0．1 公共广播public address (PA)由使用单位自行管理的，在本单位范围内为公众服务的声音广播。
包括业务广播、背景广播和紧急广播等。
2．0. 2 公共广播系统public address system为公共广播覆盖区服务的所有公共广播设备、设施及公共广播覆盖区的声学环境所形成的一个有机整体。
2. O．3 公共广播设备public address equipment组成公共广播系统的全部设备的总称。
包括广播扬声器、功率放大器、传输线路及其传输设备、管理／控制设备、寻呼设备、传声器和其他信号源设备。
2．O．4 紧急广播emergency broadcast公共广播系统为应对突发公共事件而向其服务区发布的广播。
包括警报信号、指导公众疏散的信息和有关部门进行现场指挥的命令等。
2．O．5 业务广播business announcement公共广播系统向其服务区播送的、需要被全部或部分听众收听的日常广播。
包括发布通知、新闻、信息、语声文件、寻呼、报时等。
2．0．6 背景广播background broadcast公共广播系统向其服务区播送渲染环境气氛的广播。
包括背景音乐和各种场合的背景音响(包括环境模拟声)等。
2. 0. 7 广播扬声器布点loadspeakers distribution将广播扬声器配置到公共广播服务区现场各个具体位置的设计和施工。
2. 0．8 传输线路transmission line将公共广播信号从信号处理设备(含放大器)或机房，传输到广播服务区现场广播扬声器的线路，包括各种导电线缆、光纤网络等。
操场广播系统技术要求
操场广播系统技术要求
1、总体要求
1）操场广播系统（本项目）为学校广播的子系统，需要接入原有广播系统，并能统一管控，和原系统使用同一品牌，确保接入原系统，保证系统的兼容性；
2）操场广播功能：要能在广播控制室（信息楼）播放实时、定时广播，又可在操场使用无线话筒进行广播。
3）广播布置：操场看台左右两台、操场东侧两台、南北侧各两台；小操场一台。
4）要求无线话筒正常使用范围为整个大、小操场。
5）要求中标厂家提供不少于3年的本项目免费质保以及全校原广播系统的维护（系统免费维护，若设备需维修或更换，需方须支付设备维修或更换费用）。
6)施工结束后需提交本项目线路布置图。
2、设备清单及技术参数。
《有线电视广播系统技术规范》(陈柏年)
2
2 引用标准
• • • • • • • • • GB1588—1979彩色电视图像传输标准 GB3174—1995 PAL.D制电视广播技术规范 GB/T3659—1983电视视频通道测试方法 GB/T6510—1996电视和声音信号的电缆分配系统 GB/T7400—1987广播电视名词术语 GB/T7401—1987彩色电视图像质量主观评价方法 GB50200—1994有线电视系统工程技术规范 GY/T121—1995有线电视系统测量方法 GY/T129—1997 PAL,D电视广播附加双声道数字声技 术规范 • GY/T131—1997有线电视网中光链路系统技术要求和 测量方法 3 • GY/T132—1998多路微波分配系统技术要求
• 3.2 关于伴音对图象功率比值
–
下行传输主要技术参数
• 3.3 关于CTB指标的规定 • 测试条件：750MHz系统按79频道（折算） • 550MHz系统按54频道 • 其载波复合三次差拍比大于54dB • 3.4 关于交流声比由46dB改为3%。 • 3.5 关于邻频道抑制和带外寄生输出抑制的取 消原因。（器材性能指标、系统中只关心非信 号成分的强度）。 • 3.6 750和862MHz系统在测试非线性指标时， 分别按79和93个频道折算。
四、关于上行传输主要技术参数 待定的原因
4.1 原标准中的上行传输技术参数是模拟电 视信号上行指标太高，没有实际意义 （不管是数字或模拟信号） 4.2 由于目前在全世界尚没有大规模的双向 HFC商用网，究竟以何种信号作为测试 基准信号，所以暂时不能作标准性规定 4.3 上行通道中，其最关键的指标是C/N值， 用户上行电平的一致性，群时延迟（针 对数字信号）
• 两路或多路电视广播信号采用相邻频道配置的传输方 式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
9.技术规范及附录9.1技术规范9.1.6广播系统技术规范目录页次1.0 概论12.0 标准与法规13.0 适用环境14.0 技术说明15.0 构造 (2)6.0 检查及试验77.0 厂商图面及技术资料 (8)8.0 其它要求89.0 异议事项81.0 概论1.1本规范涵盖公共广播设备之设计﹑规格﹑制造﹑检测。
本规范仅定义广播设备系统基本应有的设备条件﹐需以图说﹑标单﹑系统特性及原厂规格为标准施作﹐如有两种以上说明相同之项目时﹐则适用较严格者。
2.0 标准与法规本规范应符合当地政府最新颁布之最新消防安全设备设置标准及其它一切与本工程有关之法规﹑规则。
3.0 适用环境责务：连续性负载装置场所：屋内海拔高度：1000公尺以下周围温度：最高 40℃，最低 5℃，平均 30℃相对湿度：最大 95%4.0 技术说明4.1 本设备系提供业务广播及紧急广播之用，所使用之设备功能须符合最新消防法规之规定。
4.2 广播系统音源使用双卡录放音座、CD及FM/AM收音机各一组，可任选音源予播放，并可依喇叭回路之设置选择音乐之播送区域。
4.3 音乐播放中之区域当和口语广播之选区重迭时，受选为广播之回路应自动转为广播模式接受口语广播，当完成广播时并须自动恢复音乐播放之状况，不受选为广播之区域则继续音乐之播送不受影响。
4.4 广播主机之喇叭分区控制至少应可控制30回路以上，实装回路数至大于图说所示。
4.5音乐和口语广播各具音量调整装置于各组扩大器，以各自调适音乐播送和口语广播时之输出音量。
4.6 每一喇叭回路皆可控接三线式音量控制器，本项并可选择为业务一般广播即可动作或紧急广播时才动作。
4.7 系统之优先控制至少应可分8级以上，以分配于音乐/例行提示/报时/重要/紧急/语音/接管广播等状况之广播分级，同级时则以先发生为优先。
4.8 系统内含语音录存设备于火警发生时依规定对指定区域发布火警讯息，当灾区持续扩大时，应对全部场区发布指名灾区之火警。
4.9 系统当于语音自动广播时亦可由特定广播站予接管广播或者为解除或者为扩大灾情之口语广播。
4.10 提供电话接口与电话交换机局线相连，至少提供四组输入每组皆可程序化定义不同广播区域执行电话广播功能。
4.11 系统提供音讯矩阵功能，使所有广播在区域不重迭情况下可各自广播互不干扰，其矩阵控制规模至少可增设为8入32出以确保日后扩充无误。
4.12具有扩大机故障自动侦测功能，可自动侦测扩大机使用状况，当扩大机故障时即自动显示，并自动切换至备用机组直到故障排除后再自动复接，以确保系统正常运转。
4.13具线路侦测保謢功能，可侦测外接喇叭回路之短路或过载等故障状况，并将该回路与扩大机隔离，防止因线路故障造成系统损坏，每一回路各具回路工作及故障指示灯。
4.14具输出回路监听功能，可实时了解各广播回路之播音状况。
4.15广播站可同时对不同区域广播且互不干扰，当多人同时对相同区域广播时具优先等级控制功能。
4.16广播麦克风应具分区广播功能，广播时应先发送前置音提醒人员注意，并可于系统内选择多种不同前置音。
4.17每一广播站至少提供十组可定义功能键，每键可个别设定广播区，或为单区、多区或全区广播，其广播选区可由系统设定之，并可随时更改以增加使用弹性。
4.18所有机柜内接线皆须统一编号格式，加注于竣工图说并和实品相符，于验收时列为验交项。
4.19所有设备之规格必须符合规范所述规定。
5.0 材料与设备5.1 AM/FM调谐器* 高质量数字立体声调协谐器, FM/AM/LW 三波段*自动搜寻记忆 30 个广播电台, 可设定及显示电台名称, 旋转式电台频率选择*FM频道: 87.5-108 Mhz*感度(75 Ohm):单声道， 26dB S/N: 1.1uV (75KHz)偏移立体声， 50dB S/N: 35uV (67.5KHz)偏移*频道选择度: 60dB (300KHz)*总谐波失真: 0.3 %*频率响应: 30-15KHz +0.5，-2dB*S/N 比(mono/stereo): 74/74dB*频道分离度: 41dB(1KHz)*IF 抑制: 80 dB*鬼影排斥性: 75 dB*M频道: MW522-1611KhzLW153-279Khz*感度(MW 26dB S/N):1.5 mV/m(LW 26dB S/N):4 mV/m5.2 激光唱盘*BSDAC 比特流数类转换*CDM-9 传动机械结构*乱序/重复/导引扫瞄/程序记忆选曲播放* 音量淡入淡出控制, 录音编辑* 数字输出, 耳机插孔,附全功能遥控器5.3 双卡录放音座*全逻辑双卡自动回带系统*杜比 B/C 噪声抑制系统, 杜比 HX PRO 音频延展系统*CD 唱盘同步录音, 同步电子式计数器, 自动录音偏压调整, 自动快速选曲*磁头频率响应IECNAB金属带(typeIV)40-16Khz40-17Khz铬带(type II) 40-16Khz40-17Khz一般带(typeI)40-15Khz40-16Khz*讯噪比(使用 Dolby 噪声抑制系统)Dolby B @5K Hz10dBDolby C @1K Hz18dB*声道分离度 @1KHz35dB*FM 导频压缩30dB*最大失真值(CrO2)<1.8%*Line in，Cinch-type 75mV/47K Ohm*Line out，Cinch-type 450mV(Zo=2.5KOhm)*耳机阻抗 8-600 Ohm5.4 前级混音机*使用电源AC 220V +/-10%, 50/60Hz.DC 24 或 48V +20/-10% .*麦克风输入及辅助输入(至少5个输入以上)*2个线性输出﹐1个录音输出*输入音量控制*频率响应 60 ~ 15KHZ5.5功率扩大机*额定输出功率: 360W*输出电压: 100V/70V/50V*输入灵敏度: 0.5 - 10V (可调)*输入阻抗: 10KΩ*频率响应: 40 ~ 16KHZ*失真度: < 1% (额定功率)*噪讯比: > 80 dB* DC电源: 48V5.6 30区主广播站*机柜型设计，可固定于机柜上操作。
*专供广播主机使用。
* 机柜型面板设一只手握式麦克风，具卷曲式导线，并提供一组5P插头，可供改插他型麦克风。
* 共30组分区呼叫键可个别定义广播区域做为局部区域广播，并有灯号显示按键状况。
* 内置音量调节器可调整本广播站之广播音量。
*按键可定义为紧急广播钮具高优先权，对全区优先广播。
*按键可定义为全区广播钮，具次高优先全区广播。
5.7 电话广播接口机*其功能在承接电话系统所提出之讯息利用广播系统对特定区域广播*内设一组通话频道与广播系统连接。
*通话频道被占用或广播区域无法广播时将以忙线讯号通知。
*内设两局接口与电话交换机局线连接，最多可扩充至十局，每组接口皆可设定不同之广播区域、前置音及广播等级。
*面板设有指示灯。
* 可内调输出音量。
5.8 遥控广播站*系统供电无需外加电源*高质量鹅颈式麦克风*内建式限制器*低频滤波功能*10组程序化功能键键，各键可定义优先权，提示音，呼叫之喇叭区.*平衡式低阻抗(60 Ohm)输出，广播站与主机间使用2C隔离麦克风电缆连接，讯号线可达1000米*LED 显示'WAIT'及'BUSY'状态5.9 30回路火警广播控制机*使用EIA 19“ 3U标准规格机箱，电源使用24V DC及市电AC110/220V+/-10%，可置桌面或挂入机柜。
*使用微处理器控管机能，以EEPROM 储存参数防止停电造成数据流失。
*广播回路之控制及动作状况指示，每一回路最大可控制200W输出。
*具广播优先，回路选择，回路保护，回路指示等功能，可接３线式音量控制。
*每一回路皆可和火警系统联机，可设定火警发生时之广播连动区域*可外接或内设语音合成装置(全部/地区/解除/试报)，配合火警自动广播。
*可多台连接扩大控制区域。
*回路设绿色指示灯，回路故障时闪亮，播音中常亮，火警发生时亮红灯并鸣示*火警发生时可按入火警或解除或紧急全部或按入PTT人工接管，或中止发布，亦可于平时以上项施行广播。
*优先依下列次序..紧急全部->火警广播->选区广播5.10数字讯息单元*使用EIA 19“标准规格机箱，EUROCARD标准电路卡设计。
*每片语音模块内含语音合成器及录放界面可供随时录/放语音。
*至少提供4段﹐总录音秒数1200秒以上讯息﹐供火警语音播放。
*可扩充多台数字音源控制器使用，增加连续播放时间。
*含麦克风放大电路并提供一组麦克风插座及录音按键，可即录即放。
*具一组线性输入端，可接受卡带输入直接复制录妥之语音。
*具8组控制接点，可选瞬时闭合启动，持续闭合播放，单回播放或连续闭合播放由其它设备启动播音。
*面板具8组控制开关，直接控制开关可选录音/试放/选段/监听等功能。
*使用EEPROM技术储存语音记忆不须另备电池供电，停电至少可录存5年。
*具一组音乐串接端，平时可供音乐播送，启动语音时自动切替直到完成语音播放*可扩充通信界面与其它系统连接使用，提供播音启动、停止、选段功能。
5.11 顺序电源机*本机设置之目的在改善音响扩大系统，多台扩音机并列开启时之涌流现象。
*面板设本机用电源开关及指示灯，系统启动时即自动令八组回路电源逐一开启．*每一回路具一只操作开关，可各自手控启动*每一回路具一只电源指示灯，亮灯表示该回路送电中．*回路开启之时差依内设可选1秒或2秒(或依指定)*电源开关关闭时，各回路依相反顺序，逐一关闭电源，各回路指示灯逐一熄灭．*可直接多机串行使用以增加控制回路数*具遥控接点可由其它设备同步遥控启闭之．*具紧急接点可接受其它设备快速起动之。
5.12总电源开关及电源分配盘*可连接强力放大器等大电力设备*可接受顺序电源控制机控制* 可依回路需要使用电源电驿量容量5.13 30区监听控制器*可同时监听30回路广播区域*面板具一只监听喇叭*有一只LED显示*直接操作于机器上5.14 广播控制主机*使用EIA 19”标准规格机箱，模块化标准电路板设计，面板为可掀式设计易于维修。
*音讯矩阵可扩充至16输入64输出或32输入32输出*八组控制接点输出(可扩充至64组)*附提示音及警报声产生器*由键盘及LCD 显示器，可设定输入--输出选择*可外接个人计算机，显示机器状况及设定(适配卡及软件为选购项)*紧急时可由麦克风广播台按键触发全区警报音*停电记亿保持: > 30 天*安全标准: 依 IEC 655.15 延伸机箱*做为广播主机之延伸机箱可存放广播主机之适配卡*能容纳十片功能卡以扩充系统功能5.16 通讯接口单元*置于主机内提供四个广播台输入或定制型键盘输入*提供一组RS-232通讯端口可与计算机联机控制*传送速率 : 300，1200，2400，4800，9600 BAUD5.17 矩阵处理单元*置于主机内可控制四输入八输出*可扩充至 16 X 64 或 32 X 32 矩阵*由 CPU 卡控制切换动作*一系统内最大卡数: 32*可选择平衡或非平衡输入5.18输入单元*置于主机内提供四个广播台输入或定制型键盘输入*提供广播站电源*增益: -10 to 0 dB*一系统内最大卡数: 8*可侦测广播台之按键信号*输入短路保护5.19 终端界面端子板*用于外界设备与广播主机之连接* 可加装8个电流隔离变压器* 2块16个螺丝接头的接线插头5.20 输出控制单元*提供32组N.O.接点控制接点*各接点 ON /OFF 时间可由主机设定以为控制音量开关跳脱或其它控制用*提供主广播站与广播主机之接口通讯5.21 设备机柜*全部主控设备集中置放在电驿室广播机柜内。
