铜排、铝排参数
铜排铝排载流量安表
常用线缆规格(BV BLＶBVR)BＶ聚氯乙烯铜线ＢLV 聚氯乙烯铝线BVＲ铜软线ＢV-1０5 铜10５℃BVV 铜线(潮湿环境高防护）BXF 橡皮绝缘铜线BLXＦ橡皮绝缘铝线BＬVV 铝线（潮湿环境高防护)VV29－铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆ＶLＶ２９铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆VV－-铜芯聚氯乙烯绝缘及护套电缆ＬＶ--铝芯聚氯乙烯绝缘及护套电缆ＢV型铜芯聚氯乙烯绝缘电线ＢVＲ型铜芯聚氯乙烯绝缘软电线(电缆）铝芯绝缘导线载流量与截面的倍数关系估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流.说明：(1）本节口诀对各种绝缘线(橡皮和塑料绝缘线）的载流量（安全电流）不是直接指出,而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．５mm'及以下的各种截面铝芯绝缘线,其载流量约为截面数的９倍.如2。
5mm’导线,载流量为2。
５×9=２2．5(Ａ）。
从４mｍ’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、１0×6、１6×5、25×4。
“三十五乘三点五，双双成组减点五”,说的是35mｍ"的导线载流量为截面数的３.5倍,即3５×3。
5＝１22。
５(A）。
从50mｍ'及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0。
5。
即50、７0ｍm’导线的载流量为截面数的3倍；９5、１２0mｍ”导线载流量是其截面积数的２．５倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度２5℃的条件下而定的.若铝芯绝缘线明敷在环境温度长期高于2５℃的地区，导线载流量可按上述口诀计算方法算出,然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量.如16mm'铜线的载流量,可按25ｍm２铝线计算。
铜排、铝排载流量(安)表
常用线缆规格（BV BLV BVR）BV 聚氯乙烯铜线 BLV 聚氯乙烯铝线BVR 铜软线 BV－105 铜105℃BVV 铜线（潮湿环境高防护）BXF 橡皮绝缘铜线BLXF 橡皮绝缘铝线 BLVV 铝线（潮湿环境高防护）VV29-铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆VV－－铜芯聚氯乙烯绝缘及护套电缆LV－－铝芯聚氯乙烯绝缘及护套电缆BV型铜芯聚氯乙烯绝缘电线BVR型铜芯聚氯乙烯绝缘软电线（电缆）铝芯绝缘导线载流量与截面的倍数关系估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。

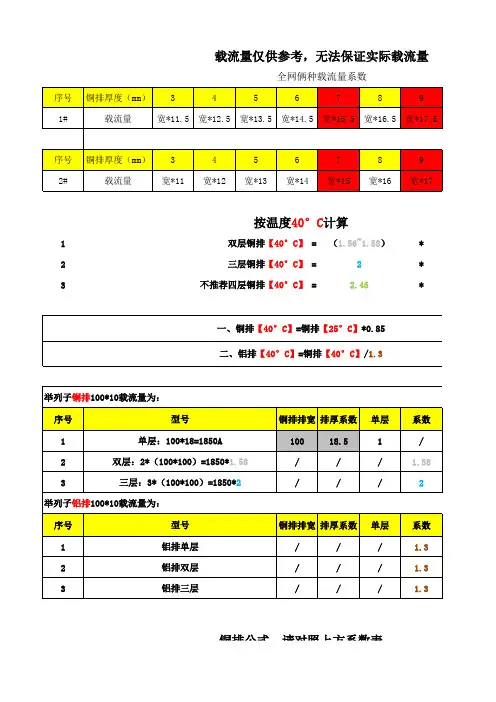

铜排铝牌载流量计算(仅供参考)
全网俩种载流量系数
序号 铜排厚度（mm） 3
4
5
6
7
8
9
1#
载流量
宽*11.5 宽*12.5 宽*13.5 宽*14.5 宽*15.5 宽*16.5 宽*17.5
序号 铜排厚度（mm） 3
2#
载流量
宽*11
4 宽*12
5 宽*13
6 宽*14
7 宽*15
8 宽*16
2
双层：2*（100*100）=1850*1.58
3
三层：3*（100*100）=1850*2
举列子铝排100*10载流量为：
序号
型号
1
铝排单层
2
铝排双层
3
铝排三层
铜排排宽 排厚系数 单层
100
18.5
1
/
/
/
/
/
/
系数 /
1.58 2
铜排排宽 排厚系数 单层
/
/
/
/
/
/
/
/
/
系数 1.3 1.3 1.3
2950
载流量（A）
手册载流量 竖放（A）
0
0
0
载流量（A）
手册载流量 竖放（A）
0.00
0.00
0.00
9 宽*17
按温度40°C计算
1
双层铜排【40°C】 = （1.56~1.58）
*
2
三层铜排【40°C】 =
2
*
3
不推荐四层铜排【40°C】 =
2.45
*
一、铜排【40°C】=铜排【25°C】*0.85 二、铝排【40°C】=铜排【40°C】/1.3
铜排铝排电缆载流量计算公式及对照表
铜排铝排电缆载流量计算公式及对照表载流量计算口诀载流量粗略算法导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。
各种导线的载流量通常可以从手册中查找。
但利用口诀再配合一些简单的心算，便可直接算出，不必查表。
1. 口诀铝芯绝缘线载流量与截面的倍数关系10下五，100上二，25、35，四、三界，.70、95，两倍半(2.5)。
穿管、温度，八、九折。
裸线加一半。
铜线升级算。
2. 说明口诀对各种截面的载流量(安)不是直接指出的，而是用截面乘上一定的倍数来表示。
为此将我国常用导线标称截面(平方毫米)排列如下：1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、120、 150、185……(1)第一句口诀指出铝芯绝缘线载流量(安)、可按截面的倍数来计算。
口诀中的阿拉伯数码表示导线截面(平方毫米)，汉字数字表示倍数。
把口诀的截面与倍数关系排列起来如下：1～10 16、25 35、50 70、95 120以上﹀﹀﹀﹀﹀五倍四倍三倍二倍半二倍现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。
“100上二”(读百上二)是指截面100以上的载流量是截面数值的二倍。
截面为25与35是四倍和三倍的分界处。
这就是口诀“25、35，四三界”。
而截面70、95则为二点五倍。
从上面的排列可以看出：除 10以下及100以上之外，中间的导线截面是每两种规格属同一种倍数。
例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算：当截面为6平方毫米时，算得载流量为30安；当截面为150平方毫米时，算得载流量为300安；当截面为70平方毫米时，算得载流量为175安；从上面的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。
比如截面25与35是四倍与三倍的分界处，25属四倍的范围，它按口诀算为100安，但按手册为97安；而35则相反，按口诀算为105安，但查表为117安。
铜排、铝排载流量(安)表
经常使用线缆规格（BV BLV BVR）BV 聚氯乙烯铜线 BLV 聚氯乙烯铝线BVR 铜软线 BV－105 铜105℃BVV 铜线（湿润环境高防护）BXF 橡皮绝缘铜线BLXF 橡皮绝缘铝线 BLVV 铝线（湿润环境高防护）VV29-铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆VLV29铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆VV－－铜芯聚氯乙烯绝缘及护套电缆LV－－铝芯聚氯乙烯绝缘及护套电缆BV型铜芯聚氯乙烯绝缘电线BLV型铝芯聚氯乙烯绝缘电线BVR型铜芯聚氯乙烯绝缘软电线（电缆）铝芯绝缘导线载流量与截面的倍数关系二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(平安电流)不是直接指出，而是“截面乘上一定的倍数”来暗示，通过心算而得。
由表53可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变成两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
铜排铝排
铜排铝排(铜铝母线)铜板材型号及规格：
铜母线的性能：
注：该母线普遍用做开关柜汇流排和发电机引接线。
铜铝矩形母线规格表：
铝板材型号及规格：
铝母线的性能：
注：该母线普遍用做开关柜汇流排和发电机引接线。
母线的允许载流量：（发热极限温度70℃和周围空气温度为25℃时侧立安装）
注：1、当周围介质温度不是25℃时，须采用空气温度改正系数。
2、表中分数的分子表示交流负荷，分母表示直流负荷。
3、当母线平放安装时，对宽度为60mm以下的母线，负荷应减少5%；而对于宽度超过60mm的母线，负荷应减少8%。
铜排铝排
铜排铝排(铜铝母线) 铜板材型号及规格：
铜母线的性能：
注：该母线普遍用做开关柜汇流排和发电机引接线。
铜铝矩形母线规格表：
铝板材型号及规格：
铝母线的性能：
注：该母线普遍用做开关柜汇流排和发电机引接线。
母线的允许载流量：（发热极限温度70℃和周围空气温度为25℃时侧立安装）
注：1、当周围介质温度不是25℃时，须采用空气温度改正系数。
2、表中分数的分子表示交流负荷，分母表示直流负荷。
3、当母线平放安装时，对宽度为60mm以下的母线，负荷应减少5%；而对于宽度超过60mm的母线，负荷应减少8%。
铜、铝排重量计算公式
公司严格执行国家：GB/T13296-91、GB/T14975-2002、GB/T14976-2002GB/T12771-2000、A312等国内外标准。
铜排载流量表:国标铜排载流量表估算法: 估算法: 单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数) 铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：常用铜排的载流量计算方法40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12 厚时为20;10 厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12]. 双层铜排[40℃]=1.56-1.58 单层铜排[40℃]（根据截面大小定） 3 层铜排[40℃]=2 单层铜排[40℃] 4 层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*0.85 铝排[40℃]= 铜排[40℃]/1.3 例如求TMY100*10 载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A] 以上所有计算均精确到与手册数据相当接近。
常用铜排的尺寸及载流量表一、矩形铜排铜母排截面25℃平放（A）竖放（A）15×3 176 185 20×3 233 245 25×3 285 300 30×4 394 415 40×4 404 425 40×5 452 475 50×5 556 585 50×6 617 650 60×6 731 770 60×8 858 900 35℃平放（A）竖放（A）522 551 721 797 940 1101 550 588 760 840 990 1160 60×10 80×6 80×8 80×10 100×6 100×8 100×10 120×8 120×10 2(60×6) 2 (60×8) 2(60×10) 2(80×6) 2(80×8) 2(80×10) 2(100×6) 2(100×8) 2(100×10) 2(120×8) 2(120×10) 二、铜导线载流量(35℃) 截面（mm?）1 1.5 2.5 4 6 10 16 25 35 50 70 95 载流量（A）10 13 17 23 30 45 85 110 136 170 216 263 三、抽屉柜抽屉导线选用标准截面（mm?）10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3 电流（A）50 63 80 100 125 160 200 250 300 400 500 600本公司尺寸范围如表3所示：表3 导电铜排尺寸系列推荐常用系列尺寸为（a X b）：3X15、3X20、3X25、3X30；4X20、4X25、4X30、4X35、4X40、4X45、4X50；6X30、6X35、6X40、6X45、6X50、6X60、6X70、6X80、6X100；8X40、8X50、8X60、8X80、8X100、8X120；10X40、10X50、10X60、10X80、10X100、10X120、10X125、10X150、10X170；12X60、12X80、12X100、12X120、10X150、10X170。
铜排 铝排载流量(安)表
15*3 20*3 25*330*440*4 40*5 50*5 50*6 60*6 60*8 60*10 80*6 80*8 80*10 100*6 100*8 100*10 120*8 120*10 2根60*62根80*86.26铜排1035TMY开启平放162 212 264 368 485 540 660 740 873 1018 1140 1115 1270 1430 1356 1565 1735 1860 1980 1340 1950 竖放171 275 285 335 510 580 705 775 920 1070 1195 1205 1370 1540 1475 1685 1870 1955 2170 1410 2120 封闭130 175 215 300 400 440 540 605 718 837 935 915 1040 1170 1120 1280 1420 1485 1626 1017 1530每米重量（kg）0.40 0.53 0.66 1.04 1.40 1.74 2.18 2.61 3.13 4.18 5.22 4.18 5.57 6.96 5.22 6.96 8.70 8.35 10.50 6.26 11.14铝排1090TMY 开启平放127 166 205 283 372 417 515 573 680 788 895 864 995 1115 1070 1220 1370 1420 1550 1035 1510 竖放134 175 215 300 395 440 546 600 715 830 935 935 1070 1200 1160 1315 1475 1550 1760 1090 1650 封闭104 136 168 235 305 342 422 470 560 648 730 708 815 915 885 1000 1120 1177 1270 786 1191每米重量(kg) 0.12 0.16 0.20 0.32 0.43 0.54 0.68 0.81 0.97 1.30 1.62 1.30 1.73 2.16 1.62 2.16 2.70 2.60 3.24 1.94 3.46 铜排载流量计算法(转贴)铜排载流量计算法分享]铜排载流量计算法(转贴)铜排载流量计算法简易记住任何规格的矩形母排的载流量b",<GX h+矩形母线载流量：k2 & (- @40℃时铜排载流量=排宽*厚度系数NX Ik O排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为: ;qpz;Eiha[12-20，10-18，8-16，6-14，5-13，4-12] . , rgIuX双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）,f )"/ G`73层铜排[40℃]=2单层铜排[40℃] ` zI~a*t^=4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) )cQm ^x铜排[40℃]= 铜排[25℃]*0.85 h&G/ 35_f铝排[40℃]= 铜排[40℃]/1.3 8pq: b<S例如求ＴＭＹ100*10载流量为：pX*> fz2!单层：１００*１８＝１８００（Ａ）［查手册为１８６０Ａ］；1y x7BQ={双层：２（ＴＭＹ１００*１０）的载流量为：1nq $%pU M１８００*１.５８＝２９４０（Ａ）；［查手册为２９４２Ａ］；=%// D三层：３（ＴＭＹ１００*１０）的载流量为：DrB"we+?１８６０*２＝３７２０（Ａ）［查手册为３７８０Ａ］\d. GW9FV以上所有计算均精确到与手册数据相当接近。
铜排铝排规格、载流量
铜排铝排(铜铝母线)
铜板材型号及规格：
铜母线的性能：
注：该母线普遍用做开关柜汇流排和发电机引接线。
铜铝矩形母线规格表：
铝板材型号及规格：
铝母线的性能：
注：该母线普遍用做开关柜汇流排和发电机引接线。
母线的允许载流量：（发热极限温度70℃和周围空气温度为25℃时侧立安装）
注：1、当周围介质温度不是25℃时，须采用空气温度改正系数。
2、表中分数的分子表示交流负荷，分母表示直流负荷。
3、当母线平放安装时，对宽度为60mm以下的母线，负荷应减少5%；而对于宽度超过60mm的母线，负荷应减少8%。
铜铝排载流量介绍
铜铝排载流量介绍铜铝排载流量快速查询：1、铜铝排载流量估算法单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数) 铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方, 铝应该按3-5A/平方2、常用铜排的载流量计算方法40℃时铜排载流量=排宽×厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12]。
双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）。
3层铜排[40℃]=2单层铜排[40℃]。
4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)。
铜排[40℃]= 铜排[25℃]*0.85。
铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。
铜排载流量也有一个非常简明的计算公式：单根矩形铜排载流量= 排宽 * (排厚 +8.5)A例如：15*3的40℃时载流量=15*11.5=172.5A100*8的40℃时载流量=100*16.5=1650A双层载流量＝1.5倍单层载流量三层载流量＝2.0倍单层载流量口诀铝排电流要算快，排宽系数乘起来；厚三排宽乘十个，后四排宽乘十二。
加一依次往上添，铜排再乘一点三。
母线排的载流量与其截面大小有关。
故可通过母线排的厚度和宽度尺寸，直接算出载流量。
口诀指出，对一定厚度的铝排，它的载流量为排宽乘个系数即可。
厚3毫米的铝排，载流量为排宽×10，厚4毫米的铝排载流量为宽×12。
常用铜排、铝排载流量(安)表
一、常用线缆规格及载流量（BV BLV BVR）二、BV 聚氯乙烯铜线 BLV 聚氯乙烯铝线BVR 铜软线 BV－105 铜105℃BVV 铜线（潮湿环境高防护）BXF 橡皮绝缘铜线BLXF 橡皮绝缘铝线 BLVV 铝线（潮湿环境高防护）VV29-铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆VLV29铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆三、VV－－铜芯聚氯乙烯绝缘及护套电缆LV－－铝芯聚氯乙烯绝缘及护套电缆四、BV型铜芯聚氯乙烯绝缘电线五、BLV型铝芯聚氯乙烯绝缘电线六、BVR型铜芯聚氯乙烯绝缘软电线（电缆）七、铝芯绝缘导线载流量与截面的倍数关系八、估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
国标铜排载流量
简单估算法：
1.单条铜母排载流量二宽度（mm） x厚度系数
2.双母排载流量二宽度（mm） x厚度系数x 1.5（经验系数）
3.铜排和铝排也可以按平方数来，通常铜应该按5-8A/平方，铝应该按3-5A/
平方
常用铜排的载流量计算方法：
1.铜排【40C】时铜排载流量二排宽（mm） x厚度系数
1105
1200
100x6
1310
1425
1160
1260
1070
1160
100x8
1495
1626
1310
1426
1210
1315
铜导线载流量
截面(mm2)
载流量(A)
1
10
1.5
13
2.5
17
4
23
6
30
10
45
16
85
25
110
35
136
50
170
70
216
95
263
570
600
60x6
826
870
731
770
680
715
60x8
975
1025
855
900
788
830
60x10
1100
1155
960
1010
890
935
80x6
1050
1150
930
1010
860
935
80x8
1215
1320
1050
1155
985
1070
80x10
1360
