(探究熔丝熔断的原因)活动建议方案
10kVPT熔断器熔断的原因分析及运行建议
１ ． ２ 单 相瞬 时接 地 导 致 的原 因
１ Ｐ Ｔ熔 断器熔 断的主要原 因分析
１ １ 铁 磁 谐 振 引 起 的 原 因
对于 １ ０ ｋ Ｖ中性点不 接地的系统 ，其发生系统 瞬时接地故 障时 ， 故障相电压为零 ，而非故障相对地 电压值升 到线 电压。此时 ，非故障 相线 路对 地电容和接地点形成 回路 ，故 障点会流过容性 电流 ，则非故 障相对地电容会 充上与线 电压对应的 电荷 。一旦 瞬时接 地故障消失 ， 各 相对地 电压恢复到相 电压值 ，而原故障相对地 电容 电压不 能突变 ， 电容 上多余 电荷会对 Ｐ Ｔ高压绕组放 电 （ 接地 点消 失后 ，线路 电容 只
关键词 ：Ｐ Ｔ高压熔 断器；熔断；铁磁谐 振：接 地
Ｐ Ｔ高压熔 断器熔断最 直接原 因是电力 系统 暂态 电流 引起熔体 发 热， 根据 以往的文献资料整理 分析和 实际运行经验的总结 ，１ ０ ｋ Ｖ电力 系统 中可能对 电压 互感器 的高压熔断器 造成系统暂态 冲击 的主要 是 ： （ １ ）铁磁 谐振 ；（ ２ ）单相 瞬时性接 地故 障消失对 地 电容放 电 ； （ ３ ） 雷击过 电压。以下是原因分析 ：
作用。
１ ． ３ 雷击过电压导致 的原 因 雷击时 巨大的雷 电流有可能 因为避 雷器 的泄流不 够迅速 ，使得瞬 态 的过 电压使 Ｐ Ｔ的铁芯磁饱 和而导致励磁 阻抗 降低 ，这时 瞬间增加 的电流有可能超过熔断器 的设定值 ，从 而使里 面的熔体烧毁。另外 ， 雷击 也会 导致线路 因闪络等原 因产生单相瞬 时接地 的情况 发生 ，从而 导致 Ｐ Ｔ一次侧熔断器烧毁 。 值得一 提的是 ，如果熔断器使用的时 间长 ，里面 的熔体会在 环境
１ ８ ５
让学生领略物理学的美妙与和谐——“探究熔丝熔断的原因”教学例析
师： 非常好 ！但请 注意 ， 为保 护 电表 的 安全 ， 我 们 还是 将干路 中的电流表也拆去 。 ［ 板 书］ ２ ． 当电路中发生短路故障时 ， 熔丝 会立 即熔 断。 师： 当电路出现过载或发生短 路时 ， 熔丝会 自动熔 断 以 切 断电路 ， 避免了火灾 ， 故 俗称保 险丝 。在家庭 电路 中在 闸 刀开关后安装熔 断器 ， 在家用 电器 内部也 都安装 了熔 断器 ， 以保 护 电器 。 评析： 让学生体验物理知识 形成 的过 程 ， 这不仅 让学生 学 到了科学 知识 ， 更重要在体验 与合作 中 ， 学 生 的个 性得到 了发挥 ， 并获得 了丰富 的情感体验 。 师： 为什么熔 丝在 电 路 中电 流过 大 时会 自动 熔 断 呢？ 作 为熔丝 的材 料 ， 又该 具备 哪些 特性 呢？下 面我 们继 续来 探究 。 ［ 板书 ］ 二、 进 一步了解 熔丝 师： 现在 同学们 的实 验桌 上 已提供 有几 种不 同规 格 的 熔丝， 观察后请大家来谈谈你 的认识 。 师： 家庭 电路 中的熔丝一般常用铅锑 合金 （ 或锌 ） 制成 。 它 们有 什么特点呢？ 学生实验 ： 横 截面 积相 同 的铜 丝 、 铁丝、 铅 锑合 金 丝各 根， 用酒精灯对这三根金属 丝加热 ， 发现 铅锑合 金丝很快 被 熔断 ， 与此 同时 ， 铜丝、 铁丝则完好 。 师： 通过 刚才 的实验 ， 你有什么启发？ 生： 熔丝 的熔 点要 低 ， 否则熔 丝 不易熔 断 ， 就起 不 到保 护电路的作用。 师： 非常好 ！有同学还记 得 以前 学过铜 和铁 的熔 点吗 ？ 铜为 １ ０ ８ ３ ｏ Ｃ， 铁为 １ ５ ３ ５ ｏ Ｃ。这 么 高的熔 点在 电流过 大 的情 况下都不易被熔断 ， 就无法保护 电路 了。 师： 熔丝 除要 具备 较低 的熔 点外 ， 还 需要 什 么条件 吗 ？ 熔丝还应具有一定的电阻率。（ 略） ［ 板 书］ １ ． 熔丝 的工作原理 ： 电流的热效应。 ２ ． 熔 丝 的特 性 ： 电阻 率 大 且 熔 点 低 。 评析 ： 由浅人 深 、 由简 到繁 地逐 步展 示 出物理 过 程 ， 符 合科学探究的理念 。
跌落式熔断器熔丝故障原因分析
In the end, what you believe can become what you believe.精品模板助您成功（页眉可删）跌落式熔断器熔丝故障原因分析1原因分析1.1熔丝不正常熔断熔丝熔断引起掉管，从理论上说是熔丝保护起到了作用。
但是，从往年的统计图表中可明显地看出，不正常熔断有时间规律和气候规律，反映在每年的7～8月间，气温高、用电负荷大、配变负载上升快，熔丝熔断掉管故障集中多发。
这说明了熔丝不正常熔断，其原因有：(1)熔丝容量与配变容量配置不当，达不到熔丝配置的技术标准。
(2)熔丝的质量不过关，熔断特性比较差。
1.2熔丝轧断从往年的统计图表中还可看出，熔丝由于轧伤引起掉管没有特别的时间规律和气候规律，而从熔丝本体轧断的部位来分析，发现一是熔丝两端固定的螺栓处，二是熔丝在熔丝管两端的金属铸件转角处。
熔丝轧断的原因有：(1)在拧紧螺栓时，熔丝末端随螺栓的转动而绕转断股。
(2)由于熔丝管两端金属铸件转角处有凹凸锋利刃口，熔丝在固定上紧以后，经过一段时间运行，受机械力震动的影响，熔丝被割伤而断股。
1.3熔丝松脱熔丝在跌落式熔断器上使用时，长期处于受力状态。
在更换熔丝时，如果上得过紧或过松，经过一段时间的运行之后，由于受到自然环境、机械震动和长时间受力等影响，就会使熔丝在过紧状态下拉出，或者熔丝较原先更换时拉长松脱，造成掉管故障。
其原因有：(1)更换熔丝时，调整受力不适当。
(2)熔丝松脱拉出，主要是指熔丝本体从与多股尾线的压接处拉出，此类问题属于厂家的产品质量问题。
(3)跌落式熔断器运行年久，尤其是负荷长期较小的配变，熔丝管内有进水受潮而发生熔丝霉断的现象。
2对策2.1采购合格的产品。
2.2配置的熔丝容量应按有关规程规定选取：(1)变压器一次侧熔丝是作为变压器本身和二次侧出线故障的后备保护，与变电所出线开关继电保护的动作时间相配合，必须小于变电所出口断路器的开断时间，要求熔丝熔断而出口断路器不动作。
电压互感器高压熔断器熔断原因分析与预防措施
电压互感器高压熔断器熔断原因分析与预防措施【摘要】电压互感器（PT）是电力系统中重要的测量和保护用设备。
在电压互感器与电气主接线之间，一般有高压熔断器作为保护。
高压熔断器具有结构简单，便于检修维护等优点，被广泛的应用。
在中性点不接地系统中，当系统中的电容电流较大时，容易引发PT一次高压熔断器熔断的事故，会使电量计费，保护工作等受到影响，而且更换PT一次高压熔断器本身也会对人力、物力造成浪费，影响设备的安全稳定运行。
因此，研究PT一次熔断器熔断原因和解决办法就尤为重要了。
【关键词】电压互感器；高压熔断器；PT一次高压熔断器熔断；铁磁谐振0 引言2014年12月24日15：26分，某XX机组DCS监视画面发电机出口电压UAB和UBC两相较正常运行时20kV有所降低，其值下降为19.3kV。
通知继保人员后对变送器屏的相关电压量进行测量，发现A相、C相二次电压为57.7V，B相电压下降为55.3V左右。
检查PT就地端子箱相应PT后发现从PT根部电位就已经降低，判断为PT一次侧高压熔断器熔断，待将B相PT小车拉出来后检查高压熔断器，发现B相高压熔断器熔断。
更换新高压熔断器后恢复PT小车，电压显示恢复正常。
本文结合此次PT一次高压熔断器熔断的事故分析和处理过程，对PT一次高压熔断器熔断后的故障现象进行分析，并对PT一次高压熔断器熔断的原因和预防措施进行探究。
1事故发生机组电气系统概况1.1呼热电气系统主接线概述事故发生机组共有2台发电机，电压等级为20kV，容量为300MW，分别通过两台升压变将电压等级升至220kV后接入220kV变电站。
1.2发电机机端电压互感器配置概况机组的发电机出口有3组电压互感器，第三组电压互感器变比为20kV/57.7V/57.7V/33.3V以下简称3PT。
3PT为匝间保护专用PT，有3个二次绕组，分别为3TV01、3TV02、3TV03，其中第一个绕组3TV01，供给发变组保护A屏、B屏，用于发电机匝间保护。
35kV及以下电压互感器熔丝熔断原因分析及对策
35kV及以下电压互感器熔丝熔断原因分析及对策摘要：当前在电力系统中，35kV及以下电压互感器熔丝熔断问题是经常发生故障，给电力系统的安全、稳定运行造成了极大的阻碍。
由于社会经济的发展，人们对电力方面的需求日益增强，这一问题的存在，严重影响了电力系统更好的为人们的生活、生产服务，阻碍了我国市场经济的顺利发展。
本文就通过对当前35kV及以下电压互感器熔丝熔断的这一问题进行具体分析，发现产生熔丝熔断的原因，并且针对这些问题提出相应的应对方案，为电力系统的持续运行提供参考。
关键词：35KV及以下电压互感器；熔丝熔断；原因分析；对策在电力系统中，电压互感器是其中的一个重要的组成部分，一旦电压互感器中出现熔丝熔断的现象，就会给电力系统的正常运行造成极大的影响。
当前在我国的电力系统中，大多数使用的都是35KV及以下的电压互感器，本文通过对这种电压互感器在实际应用中存在的熔丝熔断问题进行了解，并且造成这种现象的原因进行具体分析，从而得出相应的解决方案，从而使得电力系统能够为人们提供持续、稳定的电能。
一、简述电压互感器电压互感器在电力系统中，主要用于变化线路上的电压，这一点跟变压器的功能非常接近，不同之处在于，变压器对电压的变换是为了将电流输送至用户，所以，其变换的电流一般都会比较大，通常情况下使以兆伏安或者千伏安作为衡量单位的，而电压互感器对电压进行变换的目的则在于给测量仪表和继电保护装置提供电能，从而实现对电能、电压和功率的测量，还可以在当线路发生故障的时候，对比较贵重的设备实施保护。
因此，从它的使用方向出发，其电容量比较小，通常情况下都在几伏安和一千伏安之间[1]。
电压互感器和变压器在物理形态上位移的区别就是其中比变压器多了一个铁芯、绝缘以及一、二次线圈共同组成了电压互感器。
电压互感器根据其安装地点的不同可以分为户外还户内式，一般情况下，户外采用的是35KV以上的电压互感器，户内则采用35KV及以下的电压互感器。

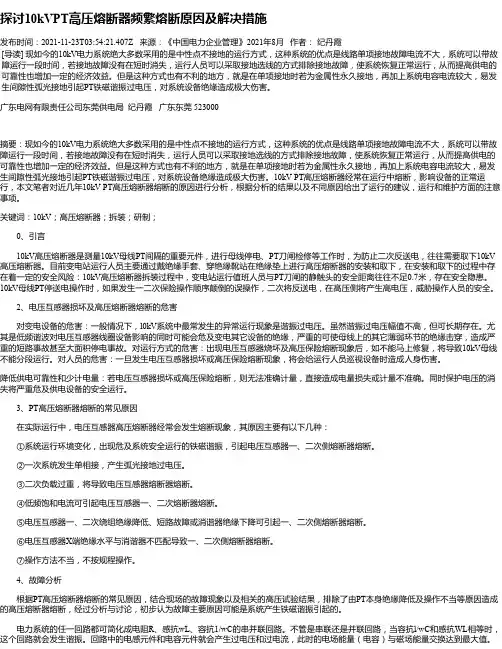

探讨10kVPT高压熔断器频繁熔断原因及解决措施
探讨10kVPT高压熔断器频繁熔断原因及解决措施发布时间：2021-11-23T03:54:21.407Z 来源：《中国电力企业管理》2021年8月作者：纪丹霞[导读] 现如今的10kV电力系统绝大多数采用的是中性点不接地的运行方式，这种系统的优点是线路单项接地故障电流不大，系统可以带故障运行一段时间，若接地故障没有在短时消失，运行人员可以采取接地选线的方式排除接地故障，使系统恢复正常运行，从而提高供电的可靠性也增加一定的经济效益。
但是这种方式也有不利的地方，就是在单项接地时若为金属性永久接地，再加上系统电容电流较大，易发生间隙性弧光接地引起PT铁磁谐振过电压，对系统设备绝缘造成极大伤害。
广东电网有限责任公司东莞供电局纪丹霞广东东莞 523000摘要：现如今的10kV电力系统绝大多数采用的是中性点不接地的运行方式，这种系统的优点是线路单项接地故障电流不大，系统可以带故障运行一段时间，若接地故障没有在短时消失，运行人员可以采取接地选线的方式排除接地故障，使系统恢复正常运行，从而提高供电的可靠性也增加一定的经济效益。
但是这种方式也有不利的地方，就是在单项接地时若为金属性永久接地，再加上系统电容电流较大，易发生间隙性弧光接地引起PT铁磁谐振过电压，对系统设备绝缘造成极大伤害。
10kV PT高压熔断器经常在运行中熔断，影响设备的正常运行，本文笔者对近几年10kV PT高压熔断器熔断的原因进行分析，根据分析的结果以及不同原因给出了运行的建议，运行和维护方面的注意事项。
关键词：10kV；高压熔断器；拆装；研制；0、引言10kV高压熔断器是测量10kV母线PT间隔的重要元件，进行母线停电、PT刀闸检修等工作时，为防止二次反送电，往往需要取下10kV 高压熔断器。
目前变电站运行人员主要通过戴绝缘手套、穿绝缘靴站在绝缘垫上进行高压熔断器的安装和取下，在安装和取下的过程中存在着一定的安全风险：10kV高压熔断器拆装过程中，变电站运行值班人员与PT刀闸的静触头的安全距离往往不足0.7米，存在安全隐患。
PT高压熔断器频繁熔断原因分析及治理措施
PT高压熔断器频繁熔断原因分析及治理措施摘要：本文就电网10～35kV系统中性点不接地系统，频繁发生PT高压熔断器熔断原因进行分析，通过现有治理措施应用及系统内治理措施比较，提出治理措施。
关键词：高压熔断器；频繁熔断；治理措施某地区10～35kV中性点不接地系统，为监视对地绝缘等信号，通常将PT一次绕组末端三相短路接地。
但近年随着电网规模扩大以及负荷接入的增加，频繁发生电压互感器(简称PT）高压熔断器熔断事件，严重危及电网的安全可靠运行，下面就熔断器熔断的可能产生的原因以及应采取的解决措施阐述如下。
1高压熔断器熔断事件统计2高压熔断器熔断的可能原因PT高压熔断器频繁熔断的原因主要有：（1）电网中性点不接地系统中，母线上星型接线的PT一次绕组，成为该电网对地唯一金属性通道，电网相对地电容的充、放电途径必然通PT一次绕组。
因合闸充电或发生单相接地故障等原因的激发，会使PT铁芯过饱和，励磁电流急剧增加，当XC/XT>0.01时,则可能产生低频、分次谐波、基波、高次谐波等铁磁谐振，出现相对地电压不稳定，PT高压熔断器熔断等异常现象，严重时会导致PT击穿或烧毁，继而引发其它事故。
（2）二次负载过重导致PT熔断器过流熔断。
（3）低频饱和电流引起PT高压熔断器熔断。
（4）PT绕组绝缘降低或消谐器绝缘下降可引起高压断器熔断。
（5）PT末端绝缘水平与消谐器不匹配导致高压断器熔断。
但随着电力系统的发展，对于现在电网系统设备入网质量的提升，以及设备制造生产工艺的进步，设备精益化的运维管理来说，治理高压熔断器频繁熔断的方向主要就是消除系统谐振。
3消除谐振采取的措施消除谐振采取的措施归纳起来主要有三方面：改变电容、电感，使其不具备谐振条件(XC/XT≤0.01)[1]；消耗谐振能量、增大系统阻尼，抑制或消除谐振的发生；采取不同的接地方式或临时倒闸措施。
（1）选用励磁特性较好的PT。
（2）在PT高压侧中性点串接电阻,但会影响接地保护的灵敏度,中性点电位要抬高,有可能超过半绝缘PT中性点的绝缘水平。
电压互感器熔丝熔断事件分析及解决方案
以下简 略对谐波引起Ｐ 及熔丝熔断机 理分析 ： Ｔ １ ．用 户全 部存在谐 波设 备 。谐波 源 的基 本元件 大部分采用 非线 性元件，工作波形为非正弦波 ，有 的 产 品是 切削 正 弦波执 行 工作 的 ，如可 控硅 整流 电源 等 ；有 的产 品 是将直 流源 变 换成 方波 工作 ，如 变频 器 、开关 电源等 。这些 产品与电力系统发生关系 时， 都能使 电力系统 的基波 产生大量的畸变 。而非线性阻
电压 互感器熔丝熔 断事件分析及解 决方案
王 荣 根
（ 水 市 莲都 供 电局 ， 江 丽 水 ３ ３ ０ 丽 浙 ２ ０ ０）
摘要 ： 文章通过丽水市莲都供 电局近期频发 １ｋ ０ Ｖ计量 Ｐ Ｔ高压侧保护熔丝熔断事件 的情况通报 ，利用对比
排 除 法粗略 地从 七 个方 面分 析 了 Ｐ 熔丝 熔 断情 况 ，找 到 了用 户谐 波源 的存在 是 造成 熔 丝熔 断事件 发 生 的根 Ｔ 本 原 因 ，并针 对 性地提 出了下一 步应 采取 的谐 波整 改技 术措 施 。
产 生 的原 因 ，为 谐 波 治 理 准 备 充 分 的原 始 材 料 ；在 谐
波产生起伏较大 的地方 ，设置长期观察 点，收集可靠 的数据 。评估 电力用户 的用 电设备是否产生 了超标 的 谐波 污染 。
３ ．加 强 用 电检 查 管 理 手 段 ，通 过 定 期 下 厂 检 查
加 ，谐 波 电流使 铜损 增加 ，温 度 上升 ，绝 缘加速 老 化 ，降低 了效率和利用率 ，缩短 了使用寿命 。 ３ ．在 谐波 电压作用 下 ，电气 设备会 产 生额 外 的 功率损耗 ，加快绝缘介 质的老化 。更为严重 的是 ，大 量谐波 电流很可 能引发 系统电气元件 之间的并联谐振
熔丝熔断的原因及处理
熔丝熔断的原因及处理--------------------------------------------------------------------------------发表日期：2005年4月2日本页面已被访问883 次目前，在电气设备的高低压侧还经常采用熔丝（片）进行保护。
运行中熔丝（片）的熔断是经常发生的，若不认真分析原因即换上新的熔丝（片），误将有故障的电气设备重新投运，其结果可能是设备烧损更加严重，进一步扩大事故范围，甚至造成大面积停电以及重大财产损失和人员伤亡。
因此，判明熔丝（片）熔断的原因，正确地加以处理，是保证电气设备安全运行的重要措施。
熔丝（片）熔断一般有以下几种情况：一、误断。
在这种情况下，熔丝（片）熔断在压接处或其他部位上，一般没有严重烧伤痕迹，这常常是因为熔丝（片）选用过小、过细、质量不佳或机械强度差；安装时熔丝（片）带有伤痕；瓷托不固定或固定不牢固；熔丝（片）压接不紧密；熔丝（片）运行时间过长而产生铜铝气体膜增大接触电阻等造成的。
凡属上述原因的，应在适当处理并换上合适的熔丝（片）后，重新投入运行。
二、过负荷熔断。
多发生在熔丝（片）中间位置，很少有电弧烧伤痕迹。
遇此情况，要查明过负荷原因，防止过负荷现象的再次发生。
三、短路熔断。
熔丝（片）上有严重烧伤，熔断器瓷托上还会留有电弧烧伤痕迹。
这可能是零线与相线或相线与相线之间发生短路故障引起的。
对于这类熔断，应对熔断器以后的所有设备和线路进行认真仔细的检查，查出故障点并排除后，方可将更新的熔丝（片）重新投运。
但在较长的低压线路末端短路时，因导线阻抗大，短路电流可能不大，熔丝（片）烧伤也可能不严重。
四、过电压熔断。
和短路熔断基本相似，一般熔丝（片）上有严重烧伤，主要是雷击过电压以及高电压窜入低电压设备所致，查明原因，更换新的熔丝（片）即可投运。
35kV电压互感器熔丝熔断原因分析及对策
35kV电压互感器熔丝熔断原因分析及对策摘要：电磁电压传感器广泛应用于35kV及以下电网，使故障原因及排除成为亟待解决的问题。
分析了35kV电磁电压传感器熔丝熔断的原因，提出了具体解决方案。
关键词：电压互感器；熔断；消谐器引言：电压互感器是计量、测量和继电保护供电，用来在故障时保护重要设备。
高压侧熔丝熔断在运行时经常出现故障，对测量和继电保护产生影响很大。
因此，研究电磁电压互感器的熔断缺陷很重要。
合理有效的故障处理可以降低事故风险，确保电网和设备的安全运行，减少损失。
一、电磁式电压互感器熔丝熔断原因分析1.铁磁谐振过电压的影响。
非线性载荷波形畸变是铁磁性共振的主要因素。
在不接地系统中，由于三相对称，电压互感器的励磁阻抗高于接地系统电容器，同时也是等效电容器。
电压互感器接通时，单相或三相绕组中会发生较大流量。
某些系统干扰可能会在不同时间导致电压传感器饱和，中性点可能会产生较大的位移。
饱和后电压传感器的电磁效率降低，系统网络对地的响应更强。
本阶段可能会产生三相或单相谐振电路，当系统的磁阻活动与地面容量相符时，会引发各种铁磁谐振过电压。
磁共振成像频率和高频率的电压值通常较高。
可达到额定强度的三倍以上。
在初始过渡阶段，电压幅度可能很大，从而危及的绝缘结构。
工业频率谐波过电压可能对三种相对电压升高，或导致虚拟接地现象。
谐振可导致相位电压低频摆动，励磁电阻降低两倍，电压过高，一般低于额定电压的两倍。
但是，检测电阻的降低可能会严重饱和励磁回路，急剧增加励磁电流，超过额定电压，导致熔丝过热烧毁。
2.低频饱和电流。
单相接地时发生故障，电压互感器励磁阻抗高，电流通过量小，故障消失后，被切断电流通路，非接地阶段必须立即从线路电压恢复到正常相位电压。
但是，由于未接地故障，未接地阶段是用线路带电的，只通过最初由高压线圈接地的中性点接地。
与此同时，高振幅的低频饱和电流穿过高压线圈，导致铁芯大量饱和。
接地电容较大时，间歇电弧接地或接地会消失，接地电容中存储的负载会被重新分配。
35kVPT高压熔断器熔断原因分析及解决措施
35kVPT高压熔断器熔断原因分析及解决措施摘要：电压互感器（PT）作为变电站中保护和计量的主要设备,在运行中起着至关重要的作用。
其高压熔断器的频繁熔断不仅造成了经济损失,而且也影响正常的保护和计量工作,成为电网安全运行的隐患。
变电站内频繁发生的35kVPT高压熔断器熔断的现象，严重威胁着电网的稳定运行，本文针对PT高压熔断器熔断的根本原因做出分析，并提出解决此问题的方向及防范措施。
先介绍电压互感器的作用、概述电压互感器高压熔断器熔断的常见原因，然后结合变电站现场发生的PT高压熔断器熔断现象,通过理论分析,对变电站PT高压熔断器熔断现象的根本原因做出解释,为今后可能出现的类似问题提供参考和借鉴。
关键词：电压互感器;铁磁谐振;高压熔断器熔断;解决措施电磁式电压互感器（PT）作为变电站内保护、计量的主要设备，对电力系统的安全运行起着至关重要的作用，然而PT高压熔断器频繁熔断影响设备正常的工作，威胁着电网的安全稳定运行。
电压互感器经常出现高压熔断器的两相熔断情况，造成电能表的准确计量，而且造成安全自动装置的误动作，严重危及电网的安全可靠运行。
近年来，在公司所属的电压等级35kV及以上的变电站内经常发生PT高压熔断器熔断现象，严重威胁着电网的安全稳定运行。
经对高压熔断器熔断的PT进行例行诊断试验，发现因PT自身缺陷、损坏等引起的高压熔断器熔断很少，而更换PT、PT高压熔断器，加装消谐装置等方法，都不能彻底解决高压熔断器熔断的问题。
本文了解了高压熔断器熔断原因，根据现场情况做出了正确处理、力求从根本上解决电压互感器高压熔断器熔断问题，以保证电网的安全运行。
1电压互感器的作用（1）把一次回路的高电压按比例关系变换成100V或更低等级的标准二次电压，监视母线电压及电力设备运行状况，并提供测量仪表、继电保护及自动装置所需电压量，保证系统正常运行。
（2）可以将一次侧的高电压与二次侧工作的电气工作人员隔离，且二次侧可设接地点，确保二次设备和人身安全。
10kV电压互感器熔丝熔断的原因分析及解决措施
10kV电压互感器熔丝熔断的原因分析及解决措施摘要：在电力系统日常运行中，电压互感器作为一次电路和二次电路中重要的联络元件，担负着为综保测控装置提供运行数据的重要任务。
然而，由于许多原因，在电力系统的运行中经常出现电压互感器熔丝熔断现象，这对电力系统的稳定运行带来很大的安全隐患。
本文首先列举了电压互感器高压熔丝熔断的危害，接着分析了电压互感器高压熔丝熔断的原因，最后针对熔丝熔断的原因，给出了电压互感器高压熔丝熔断的预防措施。
关键词：电压互感器；熔丝熔断；预防措施电压互感器（PT）是变电站使用的一种重要设备，主要用于电压测量、计量以及继电保护。
在电压互感器工作的过程中，时常会发生高压侧熔丝熔断的故障。
通过对2014年运维三班异常处理的统计，发现电压互感器熔断器熔断已成为异常处理中较为费时、费力的一项工作。
本文全面的分析总结了熔断器熔断的常见原因及处理措施，旨在今后的工作中提高对熔断器熔断的认识及工作效率。
一、电压互感器高压熔丝熔断的危害电压互感器熔丝熔断现象不仅可能使线路保护失效，而且还严重影响电能计量的准确性，这就给电力系统的稳定运行带来了极大的隐患。
具体来说，电压互感器熔丝熔断现象主要有以下几点：1．当电压互感器高压熔丝烧毁之后，如果得不到立即修复，将可能导致10kV母线的运行不能进行分段；2．正常情况下，在10kV的电力系统中，最常见的异常现象就是谐振过电压了。
尽管过电压谐振幅度不算高，但是这种情况可能长期存在。
特别是低频率的谐波将影响变电站变压器的线圈装置，而其他的设备则可能危及绝缘总线，更严重的后果可能导致绝缘击穿，造成严重的伤害甚至是短时间内的大面积停电；3．如果的高压保险丝被烧断，那么将直接对电量造成不小的损失，并且在计量方面也难以做到精确计算；4．在电压互感器保险丝被烧断时，可能会对检查设备的作业人员造成伤害。
由此可见，电压互感器高压熔丝熔断的危害十分严重，因此，对电压互感器熔丝熔断现象的原因进行分析，并就如何有效避免电压互感器熔丝熔断进行研究，是非常有必要的。
影响保险丝熔断时间的因素初步方案
一、课题回顾FusesA short length of wire can act as an electrical fuse. Determine how various parameters affect the time taken for the fuse to ‘blow’.一根短电线可以充当保险丝。
试确定各参数是如何影响保险丝“熔断”所需时间的。
二、课题分析保险丝熔断的实质：电流流过保险丝发热，使熔丝发热，若热量不能及时散失掉，熔丝持续升温达到熔点后熔化断开。
温度对熔断器(保险丝)的性能有着直接的影响,那么除了熔断器(保险丝)在电路中的环境温度外,还有很多因素都会影响到熔断器(保险丝)熔体上的温度的变化,这些都会影响到熔断器(保险丝)的性能保险丝熔断时间的原因可能有一下几种：（一）材料1、材料的散热能力（1）、材料本身的性质（2）、材料的形状（如表面积、薄厚等）2、材料的电阻熔断器(保险丝)的内阻:初始内阻增大或熔断器(保险丝)老化后的内阻增大都会导致熔断器(保险丝)散热条件的变化,从而使熔断器(保险丝)的熔断时间变快；（二）采用何种电路（1）、电压额定值保险丝的电压额定值必须大于或者等于断开电路的最大电压。
由于保险丝的阻值非常低，只有当保险丝试图熔断时，保险丝的电压额定值才变得重要。
（2）、电流额定值电流额定值表明了保险丝在一套测试条件下的电流承载能力。
（3）熔断器(保险丝)的连接熔断器(保险丝)在电路中的可靠连接是保证熔断器(保险丝)性能的重要环节,如果连接部位接触电阻增大,其后果跟内阻增大一样；（4）、熔断积分保险丝的熔断积分，是熔断这一保险丝的熔丝元件所需的能量，也称之为熔断值I2t。
熔丝元件的结构、材料和横截面积决定了这个值。
3、周围散热条件:熔断器(保险丝)跟发热元件间的距离、电路中元器件排列疏密程度、连接导线或PC板上走线的截面积和长度都有关。
实验方案：针对（1）、材料本身的性质采用四种不同材料在串联电路的熔断时间（除材料不同，其他均相同）针对（2）、材料的形状（如表面积、薄厚等）采用同种材料分别对四个不同形状串联电路中的熔断时间（除形状不同，其他均相同）针对 2、材料的电阻采用同种材料分别对六个不同电阻在串联电路中的熔断时间（除电阻不同，其他均相同）针对3、周围散热条件我们认为这是一个次要问题不对其展开实验研究，但会考虑给实验带来了的误差。
浅谈保险丝熔断的因素分析
浅谈保险丝熔断的因素分析保险丝熔断是一种常见的过流保护装置，它能够在电路中检测到过大的电流时自动中断电流流动，从而保护电路和电器设备的安全。
保险丝熔断的原理是在电流过大时，保险丝中的金属丝会因为发热而熔断，中断电流流动，起到保护作用。
保险丝熔断的因素分析涉及很多方面，下面我将从以下几个方面来进行分析：1.过流电流大小：保险丝熔断的原理是通过电流过大时的发热来使保险丝熔断，因此过流电流大小是影响保险丝熔断的主要因素之一、通常情况下，保险丝会有一个额定电流值，当电流超过这个额定值时，保险丝就会熔断。
因此，过大的电流会导致保险丝熔断。
2.温度环境：保险丝的熔断温度与环境温度直接相关。
在高温环境下，保险丝的熔断温度会降低，而在低温环境下，保险丝的熔断温度会升高。
因此，环境温度的变化可以影响保险丝的熔断过程。
3.保险丝的材质：保险丝的材质也是影响其熔断特性的重要因素。
不同材质的保险丝具有不同的熔断特性，如熔断温度和熔断时间等。
一般来说，保险丝的材质越纯，熔断温度越高，熔断时间越长。
4.保险丝的结构：保险丝的结构也会对其熔断特性产生影响。
保险丝通常由两个金属片组成，中间夹有保护材料，如石墨或陶瓷。
保险丝的结构可以影响电流流过金属片的路径和散热效果，从而影响保险丝的熔断特性。
5.熔断保持性能：保险丝的熔断保持性能指的是保险丝熔断后短时间内再次导通的能力。
保险丝在熔断后，需要一定的时间才能再次导通。
熔断保持性能的好坏会直接影响电路的恢复时间和设备的可用性。
综上所述，保险丝熔断的因素分析涉及过流电流大小、温度环境、保险丝的材质、保险丝的结构和熔断保持性能等多个方面。
对这些因素的分析和了解，能够帮助我们更好地选择和使用保险丝，从而确保电路和设备的安全性。
大型活动熔断方案
大型活动熔断方案1. 引言大型活动是指参与人数众多，活动规模庞大的集会或社交活动，如展览会、音乐节、体育赛事等。
由于参与人数众多，活动现场可能会出现各种意外情况，如恶劣天气、安全风险等，因此需要制定一套熔断方案，以保障参与者的安全和活动的顺利进行。
本文将介绍一种大型活动的熔断方案，旨在提供一个全面而有效的应对策略。
2. 熔断方案的设计原则在制定大型活动熔断方案时，应考虑以下几个设计原则：2.1. 安全第一活动安全是最重要的考虑因素，熔断方案应以保障参与者的人身安全为首要任务。
2.2. 协同合作制定熔断方案需要各方的合作和协调，包括活动组织者、场地管理方、应急救援组织等。
2.3. 灵活适应熔断方案需要根据不同的活动类型和实际情况进行调整和改进，以适应不同规模、性质和场地的活动。
3. 熔断方案的实施步骤3.1. 风险评估在活动前，应进行全面的风险评估，提前预判可能的风险和危险因素。
包括但不限于天气情况、场地安全、交通组织、人员密度等方面的评估。
3.2. 预警系统建立一个完善的预警系统，包括天气预警、安全风险预警等，以及与相关部门建立及时沟通和信息共享的机制。
3.3. 人员管控制定人员管控措施，包括入场管控、疏散和撤离措施等，确保人员的安全和秩序。
3.4. 信息发布建立健全的信息发布机制，及时向参与者发布活动信息、风险提示等，以保障参与者的知情权。
3.5. 应急救援建立应急救援机制，组织专业的救援人员和设备，提供及时的应急救助服务。
3.6. 合作与协调各相关方应建立联动机制，实时共享信息，并密切协调，以应对突发事件。
4. 熔断方案的效果评估熔断方案的实施后，应进行效果评估，以确定熔断方案的有效性和改进空间。
评估的指标包括但不限于：人员安全、活动进行的秩序、疏散和撤离效果、应急救援响应时间等。
5. 总结大型活动熔断方案是保障参与者安全的重要手段，通过建立完善的预警、人员管控、信息发布和应急救援机制，可以有效应对各种风险和突发事件，确保活动的顺利进行。
熔丝烧断的原因
熔丝烧断的原因
熔丝烧断通常是由以下几个原因引起的：
1. 过电流：当电路中的电流超过熔丝所能承受的额定电流时，熔丝会受到过大的电流冲击，导致熔丝烧断。
过电流可能是由设备故障、电路短路、过载等引起的。
2. 过热：如果电路中的温度超过了熔丝所能承受的温度极限，熔丝可能会因过热而烧断。
过热可能是由长时间使用高功率设备、环境温度过高、电路设计不合理等因素引起的。
3. 电弧：当电路中发生电弧时，电弧的高温和能量可能会超过熔丝的耐受能力，导致熔丝烧断。
电弧可能是由设备故障、电路接触不良、电压浪涌等引起的。
需要注意的是，熔丝的烧断是为了保护电路和设备免受过大电流或其他故障的损害。
当熔丝烧断时，应首先排除故障原因，并更换合适额定电流的熔丝，以确保电路的安全运行。
牵引变电所27.5 k V电压互感器熔断器熔丝熔断原因分析及对策
1 问题的提出兰新铁路乌鲁木齐铁路局管段牵引变电所、分区所的27.5 kV电压互感器熔断器采用户外安装，自2012年12月开通至2014年1月，在运行仅1年多的时间里，熔断器熔丝频繁熔断，数量达到319根次。
如此频繁地发生熔丝熔断问题，对铁路行车安全造成严重影响。
为了查找原因，按照熔丝熔断发生频次的大小，选取3个有代表性的牵引变电所、分区所，分别进行了电能质量测试，并模拟工作环境，在实验室内对熔断器进行仿真试验。
2 电能质量测试及分析根据统计，熔断器熔丝熔断主要集中在乌鲁木齐—柳园区段，柳园—安北区段很少发生熔断。
选择柳园—安北区段（熔丝熔断次数少）石板墩牵引所，乌鲁木齐—柳园区段（熔丝熔断次数多）七泉湖牵引所、火焰山分区所的电能质量进行检测。
2.1 石板墩牵引所2013年3月，对石板墩牵引所27.5 kV侧进行测试。
电压互感器电压趋势图见图1，电压综合畸变率见图2，电压波形图见图3，频谱图见图4。
测试数据分析结果见表1。
牵引变电所27.5 kV电压互感器熔断器熔丝熔断原因分析及对策张纯：乌鲁木齐铁路局供电处，高级工程师，新疆 乌鲁木齐，830011刘伟：乌鲁木齐铁路局供电检测所，工程师，新疆 乌鲁木齐，830011摘 要：经过电气化改造后的兰新铁路乌鲁木齐铁路局管段自开通以来，频繁发生牵引变电所、分区所的27.5 kV电压互感器熔断器熔丝熔断问题。
采用电能质量测试，并模拟实际工作环境，在实验室对熔断器进行仿真试验，分析试验获得的数据和图谱，探讨熔断器熔丝熔断的规律，找出频繁熔断的原因，并提出相应对策。
关键词：牵引变电所；分区所；电压互感器；熔断器；熔丝；熔断；电能质量测试；仿真试验中图分类号：U224 文献标识码：B 文章编号：1001-683X（2015）08-0034-04图1 电压趋势图电压/ V时间30 00029 000 28 000 27 00026 00025 0000：00 2：00 4：00 6：00 8：00 10：00 12：00 14：00 16：00 18：00 20：00 22：00T1电压值T2电压值图2 电压综合畸变率（石板墩牵引所）图3 电压波形图图4 频谱图（石板墩牵引所）表1 测试数据分析（石板墩牵引所）图5 电压及压互高压尾电流趋势图图6 电压综合畸变率（七泉湖牵引所、火焰山分区所）图7 电压电流波形图2.2 七泉湖牵引所、火焰山分区所2013年9—11月，对七泉湖牵引所、火焰山分区所27.5 kV侧进行测试。
熔断机制措施
熔断机制措施简介在分布式系统中，如果某个服务出现故障或不可用的情况，如果将请求一直发送给该服务，就会造成系统的级联故障和雪崩效应。
为了防止这种情况的发生，熔断机制被引入。
熔断机制通过监控服务的状态，并在服务不可用时进行快速失败，从而保护系统的稳定性和可用性。
本文将介绍熔断机制的原理和常见的实施措施。
熔断机制原理熔断机制是基于断路器模式（Circuit Breaker Pattern）设计的。
断路器是在电路系统中用于防止过载和故障的设备，当电流超过设定的阈值时，断路器会自动断开电路。
在分布式系统中，断路器模式的原理类似，当服务出现故障或不可用时，断路器会迅速中断对该服务的请求，从而保护系统。
熔断机制的原理可以概括为以下几个步骤： 1. 监控服务的状态，包括服务的响应时间、错误率等指标。
2. 当服务的状态达到一定阈值时，触发熔断器打开，中断对该服务的请求。
3. 在一段时间后，熔断器尝试将请求转发给服务，以检测服务是否恢复正常。
4. 如果服务恢复正常，熔断器关闭，继续将请求转发给服务。
5. 如果服务仍然不可用，熔断器保持打开状态，直到下一个服务恢复正常。
熔断机制的实施措施设置断路器的阈值合理设置断路器的阈值是熔断机制实施的第一步。
根据实际情况，可以设置响应时间、错误率、请求数等指标的阈值。
当这些指标超过设定的阈值时，触发熔断器打开，中断对服务的请求。
通过合理设置阈值，可以及时发现并处理故障，保护系统的稳定性。
监控服务的状态监控服务的状态是实施熔断机制的关键。
可以通过定时采集服务的响应时间、错误率等指标，并与设定的阈值进行比较，判断服务是否正常。
常用的监控工具包括Prometheus、Grafana等。
通过监控服务的状态，可以及时发现问题并做出相应的响应，保护系统的可用性。
快速失败熔断机制的核心思想是快速失败。
当服务的状态达到设定的阈值时，熔断器会立即中断对该服务的请求，而不是一直等待请求超时或出现其他错误。
PT柜熔断器熔丝频繁熔断机理
PT柜熔断器熔丝频繁熔断机理探析摘要：本文系统介绍了pt柜、保护用熔断器的作用及存在的实际问题。
首先从熔断器的工作原理简析熔丝寿命，其次从铁磁谐振、低频电流、谐波等几个方面阐述了熔断器熔丝熔断的可能原因，在此基础上给出了应对措施及解决方案。
关键词：pt 铁磁谐振熔断器谐波一、前言在电力系统的变电站及配电网中，pt柜是不可缺少的功能单元，其主要组成为熔断器和电压互感器，是将电网的高电压转换成低电压，用以提供继电保护、自动装置及测量表计，同时实现自身的短路保护和绝缘监察。
它属于连接在高压母线上所有元器件（如发电机、变压器、输电线路等）的共用电气装备。
保护电压互感器的熔断器主要用来作为隔离装置，将故障的电压互感器从电力系统中隔离出来。
某公司轧钢厂35kv pt柜熔断器熔丝自2011年3月至7月频频熔断，每次熔断器熔丝熔断均造成配线变压器掉闸，中断生产进程，对正常生产带来极大困扰。
本文针对以上熔断器频繁熔断的问题，进行了专题研究及分析，进而找出其中的规律。
二、熔断器熔丝熔断与变压器掉闸的因果联系图1 35kv配电系统架构由于主轧机传动系统同步电源均取自电压互感器二次侧，在熔断器熔丝断线后，导致同步电源紊乱，传动装置报出重故障，重故障信号反馈至高压柜馈线变压器控制回路，进而导致整流变掉闸。
图2 正常情况下同步电源三相电压实测波形图3 保险熔丝熔断后同步电源三相电压实测波形三、熔断器原理及使用寿命分析1、熔断器工作原理：熔断器通电时，由电能转换的热量使可熔体的温度上升。
正常工作电流或允许的过载电流通过时，产生的热量通过可熔体、外壳体向周围环境辐射，通过对流、传导等方式散发的热量与产生的热量逐渐达到平衡。
如果产生的热量大于散发的热量，多余的热量就逐渐积聚在可熔体上，使可熔体温度上升；当温度达到和超过可熔体的熔点时，就会使可熔体熔化、熔断而切断电流，起到了安全保护电路的作用。
2、熔断器老化对使用的影响：熔断器老化后，不会产生应切断的电流而熔断器不熔断的危险。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(探究熔丝熔断的原因)活动建议方案
【一】活动流程框图
【二】活动过程
2.2活动一：探究熔丝熔断的原因。
2.1.1活动任务
实验探究熔丝熔断与哪些因素有关，总结归纳出引起熔丝熔断的各种原因。
2.1.2活动内容
给每组学生准备好实验仪器和元件：学生电源或电池盒，电池，导线，小灯泡，开关、熔丝或保险管。
1.设置情景提出问题
〔1〕教师播放多媒体资源：图片《用电器大量增加酿成火灾》，《用电事故烧毁的电路》，《电线短路酿火灾》，展示电路事故酿成的火灾画面。
〔2〕教师引导学生提出问题：
教师引导：电路中安装保险装置是避免事故发生的有效措施，家庭电路中利用熔丝熔断来保护电路。
对于家庭电路中利用熔丝熔断来保护电路的措施，请提出一个可以探究的问题。
学生提出问题：
学生可能提出的问题：
〔
么？
2.提出猜想，设计实验
〔1〕学生提出猜想
教师引导学生从“造成家庭电路中电流过大的原因是什么？”“熔丝本身可能有什么问题？”角度思考提出猜想。
〔1〕教师指导学生：确定自己所要探究的问题；讨论如何验证你的猜想，设计实验探究方案。
〔2〕学生分组讨论。
〔3〕各组之间交流要探究的问题和实验设计。
5、分析和交流实验现象和结论
学生交流家庭电路中电流过大的原因是：
①短路现象；
②因使用大功率的用电器或用电器数量过多导致电路的总功率过大；
③熔丝规格不合适。
2.1.3活动组织方式
分小组进行讨论和实验探究，班级交流。
2.1.4活动评价方式
教师评价与学生互评自评相结合。
1课时。
2.2活动二：能用导线代替保险丝吗？
2.2.1活动任务
实验探究能否用导线代替保险丝，观察电路的发热现象。
2.2.2活动内容
1.创设情景，提出问题
回顾活动一的实验现象和结论；
教师提出问题：当熔丝熔断后，你认为能用铜丝代替保险丝吗？
2.学生讨论提出猜想
给每组学生准备好实验仪器和元件：用一个小木块上面按两个大图钉，作成一个安装保险丝的支架。
在将图钉的底部接入导线。
3.设计一个实验验证自己的猜想
〔1〕教师指导学生讨论实验中要解决的问题：
①实验中要观察什么现象？
验证“能不能用铜丝代替保险丝？”用什么现象来做判断的标准？——观察发热情况。
②如何感知发热情况？
〔2〕分组讨论设计方案。
〔3〕交流各组的设计方案。
①不能用手摸没有绝缘皮的导线，更不能摸保险丝。
②这个实验中我们通过观察导线、触摸电池来收集实验信息，然后作出判断。
③运用对比的方法，分别用熔丝和铜丝做实验。
〔1〕学生交流探究结果。
〔2〕教师指导学生讨论两个问题：
①阐述电路中为什么要装保险装置？
②为了使电路中的用电器能正常且安全的工作，应怎样选择保险丝？
〔3〕教师总结：
保险丝的选择要受所使用的电源、导线的限制。
在已经装好的电路中，设计时允许通过的电流是固定的，靠更换大容量保险丝来保持电路中过多的用电器工作是很危险的。
例如在许多老房子内，这种做法非常容易引起电线着火。
因此，应该根据电路设计所允许的电流选择保险丝和限量使用用电器，更不能用导线来代替保险丝。
为了让电路既能在正常状态下顺利工作，又不会在电流过强时把电源、电表烧毁或使导线过热而引起火灾，必须在电路中接入合适的保险丝。
2.2.3活动组织方式
分小组进行讨论和实验探究，班级交流。
2.2.4活动评价方式
教师评价与学生互评自评相结合。
1课时。
