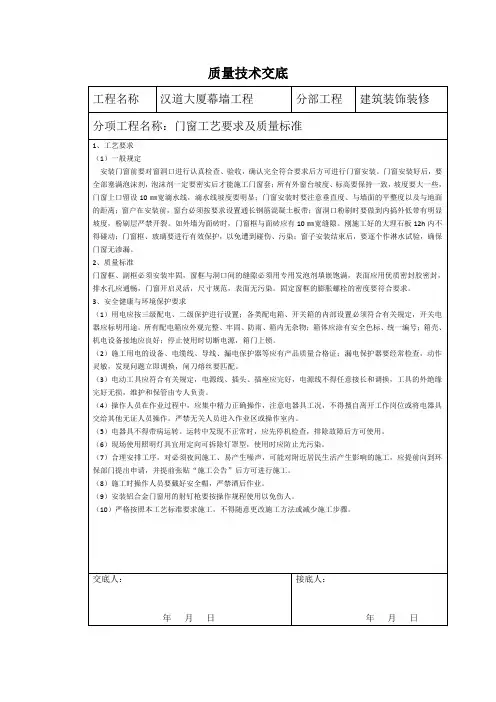

{技术规范标准}门窗栏杆工程技术质量标准交底
技术篇
1.栏杆相关规范条文
2.门窗相关规范条文
3.深化设计
4.分包技术考评管理
5.工序梳理
6.样板带路制度目录
质量篇
1.原材料管理制度
2.总分包界面移交管
理
3.栏杆安装质量要求
4.栏杆外观质量及防
腐要求
5.栏杆安装成品保护
要求
6.门窗制作、安装质
量要求
7.门窗外观及功能要
技术篇
1.栏杆相关规范条文
2.门窗相关规范条文
3.深化设计
4.分包技术考评管理
5.工序梳理
6.样板带路制度目录
质量篇
1.原材料管理制度
2.总分包界面移交管
理
3.栏杆安装质量要求
4.栏杆外观质量及防
腐要求
5.栏杆安装成品保护
要求
6.门窗制作、安装质
量要求
7.门窗外观及功能要
请对以下信息进行说明: 1. 列出栏杆相关规范名称及
版本(包括国家规范和地方性规范);
2. 明确栏杆顶部承受水平荷
载的规定;
3. 明确栏杆高度相关规范强
制性条文要求及可踏面规定;
4. 明确栏杆挡物线高度相关
规定;
5. 明确栏杆杆件净距要求;
6. 明确玻璃栏板玻璃相关规
范要求;
7. 护窗栏杆高度计算规定;
示例:
1、相关标准
《民用建筑设计通则》(GB50352-2005) 《住宅设计规范》(GB50096-1999)(2003版) 《建筑结构荷载规范》(GB50009-2001)
《建筑装饰装修工程质量验收规范》(GB50210-2001) 《建筑玻璃应用技术规程》(JGJ113-2009) 《重庆市建筑护栏技术规程》(DBJ50-123-2010)
请对以下信息进行说明: 1. 列出栏杆相关规范名称及
版本(包括国家规范和地方性规范);
2. 明确栏杆顶部承受水平荷
载的规定;
3. 明确栏杆高度相关规范强
制性条文要求及可踏面规定;
4. 明确栏杆挡物线高度相关
规定;
5. 明确栏杆杆件净距要求;
6. 明确玻璃栏板玻璃相关规
范要求;
7. 护窗栏杆高度计算规定;
示例:(请插入相应图片逐一说明)
★ 《民用建筑设计通则》 (GB50352-2005) 6.6.3 栏杆应能承受荷载规范规定的水平荷载 《建筑结构荷载规范》( GB50009-2001) 4.5.2 楼梯、看台、阳台和上人屋面等的栏杆顶部水平荷载应按下列规定:住宅、办公楼、幼儿 园应取0.5KN/m ;学校、电影院应取1.0KN/m 。
水平荷载0.5KN/m
示例:(请插入相应图片逐一说明)
★低层、多层栏杆高度
《民用建筑设计通则》(GB50352-2005)
6.6.3 临空高度在24m以下时,栏杆高度不应低于1.05m。
★高层栏杆高度
《民用建筑设计通则》(GB50352-2005)
6.6.3 临空高度在24m及24m以上时,栏杆高度不应低于1.10m。
★栏杆高度可踏面
《民用建筑设计通则》(GB50352-2005)6.6.3条注:栏杆高度应从楼地面或屋面至栏杆扶手顶面垂直高度计算,如底部有宽度大于或等于0.22m,且高度低于或等于0.45m的可踏部位,应从可踏部位顶面起计算。应注意栏杆和栏板的区别。请对以下信息进行说明:
1. 列出栏杆相关规范名称及
版本(包括国家规范和地
方性规范);
2. 明确栏杆顶部承受水平荷
载的规定;
3. 明确栏杆高度相关规范强
制性条文要求及可踏面规
定;
4. 明确栏杆挡物线高度相关
规定;
5. 明确栏杆杆件净距要求;
6. 明确玻璃栏板玻璃相关规
范要求;
7. 护窗栏杆高度计算规定;
栏杆挡物线高度请对以下信息进行说明:
1. 列出栏杆相关规范名称及
版本(包括国家规范和地
方性规范);
2. 明确栏杆顶部承受水平荷
载的规定;
3. 明确栏杆高度相关规范强
制性条文要求及可踏面规
定;
4. 明确栏杆挡物线高度相关
规定;
5. 明确栏杆杆件净距要求;
6. 明确玻璃栏板玻璃相关规
范要求;
7. 护窗栏杆高度计算规定;
示例:(请插入相应图片逐一说明)
★挡物线高度
《民用建筑设计通则》(GB50352—2005)
6.6.3 3、栏杆离楼面或屋面0.10m
高度内不宜留空。
注意:装饰层厚度的考虑
请对以下信息进行说明: 1. 列出栏杆相关规范名称及
版本(包括国家规范和地方性规范);
2. 明确栏杆顶部承受水平荷
载的规定;
3. 明确栏杆高度相关规范强
制性条文要求及可踏面规定;
4. 明确栏杆挡物线高度相关
规定;
5. 明确栏杆杆件净距要求;
6. 明确玻璃栏板玻璃相关规
范要求;
7. 护窗栏杆高度计算规定;
示例:(请插入相应图片逐一说明) ★ 栏杆垂直杆件净距
《民用建筑设计通则》(GB50352—2005) 6.6.3 4、住宅、幼儿园、中小学当采用垂直杆件做栏杆时,其杆件净距不应大于0.11m 。
注意:保温、文化石等装饰层厚度考虑
请对以下信息进行说明: 1. 列出栏杆相关规范名称及
版本(包括国家规范和地方性规范);
2. 明确栏杆顶部承受水平荷
载的规定;
3. 明确栏杆高度相关规范强
制性条文要求及可踏面规定;
4. 明确栏杆挡物线高度相关
规定;
5. 明确栏杆杆件净距要求;
6. 明确玻璃栏板玻璃相关规
范要求;
7. 护窗栏杆高度计算规定;
示例:(请插入相应图片逐一说明)
★ 栏杆玻璃
《重庆市建筑护栏技术规程》(DBJ50-123-2010) 4.4.4 全玻璃护栏及玻璃组合护栏应符合下列要求 根据实际工程情况,引入该条文相关内容,明确清玻璃的厚度及夹胶层厚度等,并附图片进行说明
示例:(请插入相应图片逐一说明)
★外窗护栏高度
《民用建筑设计通则》(GB 50352一2005)6.10.3注:2、低窗台、凸窗等下部有能上人站立的宽窗
台面时,贴窗护栏或固定窗的防护高度应从窗台面起计算。
《重庆市建筑护栏技术规程》(DBJ50-123-2010)4.2.9 低窗台应采取防护措施,防护高度由楼地面起算净高不应低于0.80m(住宅0.90m)。低窗台、凸窗等下部有能上人站立的宽窗台面时,护栏应贴窗安装,且不得影响窗扇的正常开启。贴窗护栏或固定窗的防护高度应从窗台面起计算。
★说明:护栏安装高度应考虑装饰构造层高度
30~50mm。请对以下信息进行说明:
1. 列出栏杆相关规范名称及
版本(包括国家规范和地
方性规范);
2. 明确栏杆顶部承受水平荷
载的规定;
3. 明确栏杆高度相关规范强
制性条文要求及可踏面规
定;
4. 明确栏杆挡物线高度相关
规定;
5. 明确栏杆杆件净距要求;
6. 明确玻璃栏板玻璃相关规
范要求;
7. 护窗栏杆高度计算规定;
请对以下信息进行说明: 1. 列出门窗相关规范名称及
版本(包括国家规范和地方性规范);
2. 列出节能设计专篇中对门
窗相关材料指标要求; 3. 列出消防相关规范中与门
窗工程相关的条文,规避消防验收风险(如自然排烟面积计算);
4. 列出防雷相关规范中与门
窗工程相关条文,明确防雷做法及范围;
5. 列出门窗四性检测标准;
6. 列出门窗型材选择相关规
范条文要求;
7. 列出门窗玻璃选择相关规
范条文要求;
8. 列出门窗尺寸选择要求;
示例:
1、相关标准
《民用建筑设计通则》(GB50352-2005) 《居住建筑节能65%设计标准》(DBJ50-071- 2010 )
《铝合金门窗》(GB/T 8478-2008 )
《建筑装饰装修工程质量验收规范》(GB50210- 2001)
《建筑安全玻璃管理规定》(发改运行[2003]2116 号)
《建筑玻璃应用技术规程》(JGJ113-2009 ) 《民用建筑门窗安装及验收规程》(DBJ50-065- 2007)
示例:请对以下信息进行说明:
1. 列出门窗相关规范名称及
版本(包括国家规范和地
方性规范);
2. 列出节能设计专篇中对门
窗相关材料指标要求;3. 列出消防相关规范中与门
窗工程相关的条文,规避
消防验收风险(如自然排
烟面积计算);
4. 列出防雷相关规范中与门
窗工程相关条文,明确防
雷做法及范围;
5. 列出门窗四性检测标准;
6. 列出门窗型材选择相关规
范条文要求;
7. 列出门窗玻璃选择相关规
范条文要求;
8. 列出门窗尺寸选择要求;
性能要求以及执行规范住宅抗风压性能GB/T7106-20084级气密性能GB/T7107-20086级水密性能GB/T7108-20083级保温性能GB/T8484-20086级
根据工程实际情况、节能计算及相关规范条文要求,明确本工程各类型材规格。
明确:是否采用断桥型材,型材壁厚明确,
采用何种型材系列及品牌
示例:
型材系列选择:
平开窗、楼梯间悬窗选用坚美52系列隔热平开窗
型材壁厚1.4mm
推拉窗选用坚美88系列隔热推拉窗型材壁厚1.4mm 平开门选用坚美55系列隔热平开门型材壁厚2.0mm 推拉门选用坚美88系列隔热推拉门型材壁厚2.0mm 请对以下信息进行说明:
1. 列出门窗相关规范名称及
版本(包括国家规范和地
方性规范);
2. 列出节能设计专篇中对门
窗相关材料指标要求;3. 列出消防相关规范中与门
窗工程相关的条文,规避
消防验收风险(如自然排
烟面积计算);
4. 列出防雷相关规范中与门
窗工程相关条文,明确防
雷做法及范围;
5. 列出门窗四性检测标准;
6. 列出门窗型材选择相关规
范条文要求;
7. 列出门窗玻璃选择相关规
范条文要求;
8. 列出门窗尺寸选择要求;
根据工程实际情况、节能计算及相关规范条文要求,明确本工程各类玻璃规格。
应明确:玻璃厚度、是否镀膜、是否钢化、是否中空中空层厚度、是否夹胶、是否磨砂、厂家等示例:
玻璃原片,厂家可选用四川明达、成都南玻。
玻璃深加工可供选择的厂家:重庆航星、重庆翰博门窗采用6+9A+6mm中空单面(室外侧)镀膜玻璃,色号采用T70。
厕所窗玻璃开向生活阳台的选用6mm+9A+6mm单面磨砂中空玻璃,磨砂玻璃在室内侧,
且磨砂面在空气层内。请对以下信息进行说明:
1. 列出门窗相关规范名称及
版本(包括国家规范和地
方性规范);
2. 列出节能设计专篇中对门
窗相关材料指标要求;3. 列出消防相关规范中与门
窗工程相关的条文,规避
消防验收风险(如自然排
烟面积计算);
4. 列出防雷相关规范中与门
窗工程相关条文,明确防
雷做法及范围;
5. 列出门窗四性检测标准;
6. 列出门窗型材选择相关规
范条文要求;
7. 列出门窗玻璃选择相关规
范条文要求;
8. 列出门窗尺寸选择要求;
2.门窗相关规范条文技术篇
★《民用建筑门窗安装及验收规程》(DBJ50-065-2007)
3.6.5使用安全玻璃的部位:
—窗单块玻璃面积大于1.5 m2,有框门单块玻璃面积大于0.5 m2。
—玻璃底边离最终装修面高度小于500mm的落地窗。
—倾斜窗、天窗。
—7层及7层以上的外开窗。
—公共建筑出入口门,无框玻璃门应选用10mm以上的钢化玻璃。
—幼儿园和其他儿童活动场所的门。
该尺寸为参考尺寸,非强制性规范,
应根据实际工程情况,与研发一同确认。
特别是窗型分隔方式,开启扇和固定扇的比例;
确定分隔基本原则。
示例:
3.1.12 平开和推拉门扇的最大宽度不宜超过1000mm,最大高度不宜超过2400mm。
3.1.13 平开窗:采用合页铰链的窗扇,
最大宽度不宜超过600mm,
最大高度不宜超过1500mm。
采用滑撑的窗扇,最大宽度不宜超过600mm,
最大高度不宜超过l200mm。
3.1.14 推拉窗扇的最大宽度不宜超过900mm,
最大高度不宜超过1800mm。
技术篇请对以下信息进行说明:
1. 列出门窗相关规范名称及
版本(包括国家规范和地
方性规范);
2. 列出节能设计专篇中对门
窗相关材料指标要求;3. 列出消防相关规范中与门
窗工程相关的条文,规避
消防验收风险(如自然排
烟面积计算);
4. 列出防雷相关规范中与门
窗工程相关条文,明确防
雷做法及范围;
5. 列出门窗四性检测标准;
6. 列出门窗型材选择相关规
范条文要求;
7. 列出门窗玻璃选择相关规
范条文要求;
8. 列出门窗尺寸选择要求;
3.深化设计
技术篇
请对以下信息进行说明:
1. 根据本交底第1、2条要求,
下达设计任务书;
2. 明确深化设计应包含的内
容;
3. 插入深化设计范例图片或
文件;
4. 列出门窗使用功能合理性
梳理要点,指导深化设计实施;
5. 梳理出与其他专业相关的
节点大样,明确土建、外保温等各单位收口做法。 6. 如:不同窗型窗边收口做
法、 7. 不同窗型附框安装位
置、 8. 栏杆与外墙相关做法;
请插入深化设计设计任务书文件及深化设计范例图片深化设计应包含以下内容:
设计范围、设计依据、设计指标、选型说明、
主要材料及配件选用、门窗、百叶、栏杆规格清单、五金件及辅件配置清单、平立面图、
分格尺寸图、节点大样图、大受力杆件计算书、经济分析表等
示例:
4.分包技术考评管理技术篇
请对以下信息进行说明:
示例:
1. 明确文档管理体系建立标
准及要求;
2. 详细叙述分包考评管理要
求;
3. 明确资料员配备及验收档
案管理要求;
4. 明确档案资料的月检查制
度及总分包管理关系;
5. 明确我司变更、洽商办理
制度、流程及注意事项;
5.工序梳理技术篇
6.样板带路制度技术篇
