电缆用聚丙烯(PP)绝缘料应用技术参数
聚丙烯PP
聚丙烯汽车工业（主要使用含金属添加剂的PP：挡泥板、通风管、风扇等），器械（洗碗机门衬垫、干燥机通风管、洗衣机框架及机盖、冰箱门衬垫等），日用消费品（草坪和园艺设备如剪草机和喷水器等）。
编辑本段注塑模工艺条件干燥处理：如果储存适当则不需要干燥处理。
熔化温度：220~275℃，注意不要超过275℃。
模具温度：40~80℃，建议使用50℃。
结晶程度主要由模具温度决定。
注射压力：可大到1800bar。
注射速度：通常，使用高速注塑可以使内部压力减小到最小。
如果制品表面出现了缺陷，那么应使用较高温度下的低速注塑。
流道和浇口：对于冷流道，典型的流道直径范围是4~7mm。
建议使用通体为圆形的注入口和流道。
所有类型的浇口都可以使用。
典型的浇口直径范围是1~1.5mm，但也可以使用小到0.7mm 的浇口。
对于边缘浇口，最小的浇口深度应为壁厚的一半；最小的浇口宽度应至少为壁厚的两倍。
PP材料完全可以使用热流道系统。
编辑本段化学和物理特性PP是一种半结晶性材料。
它比PE要更坚硬并且有更高的熔点。
由于PP制品均聚物型的PP温度高于0℃以上时非常脆，因此许多商业的PP材料是加入1~4%乙烯的无规则共聚物或更高比率乙烯含量的钳段式共聚物。
共聚物型的PP材料有较低的热扭曲温度（100℃）、低透明度、低光泽度、低刚性，但是有有更强的抗冲击强度。
PP的强度随着乙烯含量的增加而增大。
PP的维卡软化温度为150℃。
由于结晶度较高，这种材料的表面刚度和抗划痕特性很好。
PP不存在环境应力开裂问题。
通常，采用加入玻璃纤维、金属添加剂或热塑橡胶的方法对PP进行改性。
PP的流动率MFR范围在1~40。
低MFR的PP材料抗冲击特性较好但延展强度较低。
对于相同MFR的材料，共聚物型的强度比均聚物型的要高。
由于结晶，PP的收缩率相当高，一般为1.8~2.5%。
并且收缩率的方向均匀性比PE-HD等材料要好得多。
加入30%的玻璃添加剂可以使收缩率降到0.7%。
聚丙烯(PP)性能参数表
产品简介中国石化是国内双向拉伸聚丙烯(BOPP)树脂的最大供应商，在BOPP 的理论研究方面取得了重大突破，从聚丙烯分子结构设计和控制入手，解决了拉伸稳定性、热稳定性等关键技术问题，全面提高了中国石化BOPP 专用料的产品质量，在薄膜生产时线速度可达到400米/分钟以上。
产品用途BOPP 料主要应用于具有高挺度、高透明性能的内外层包装薄膜领域，也广泛用于生产印刷复合用平膜、消光膜、珠光膜、合成纸和烟膜等产品，通常用来制作商标印刷、印刷复合、食品饮料包装、香烟包装和胶粘带等。
OverviewSinopec is the largest BOPP resin supplier in China. The company has made a breakthrough in the theoretical research on BOPP. Starting with the design and control of the molecular structure of polypropylene, Sinopec has overcome a series of technical challenges such as tensile and thermal stability and signi ficantly improved the quality of its BOPP resin. The linear velocity could exceed 400 meters per minute during film processing.ApplicationsBOPP is mainly used in the production of high-stiffness, high-transparence packaging film. It is also widely used in the production of printing and laminated film, Matt film, pearlized film, synthetic paper, cigarette film, etc.Packages, Storage and TransportationThe resin is packaged in internally film-coated polypropylene woven bags, FFS bags or container bags and the net weight is 25Kg/bag or 700Kg/bag.The resin should be stored in a drafty, dry warehouse and away from fire and direct sunlight. It should not be piled up in the open air. During transportation, the material should not be exposed to strong sunlight or rain and should not be transported together with sand, soil, scrap metal, coal or glass. Transportation together with toxic, corrosive and flammable substance is strictly prohibited.产品包装及贮运要求产品采用聚丙烯内涂膜编织袋、FFS 薄膜袋或集装袋包装，净重25Kg/袋或700Kg /袋。
塑料材料-聚丙烯(PP)的基本物理化学特性及典型应用介绍(精)
聚丙烯（PP）的介绍聚丙烯概述聚丙烯采用齐格勒-纳塔催化剂使丙烯催化聚合而得，它是分子链节排列得很规整的结晶形等规聚合物。
聚丙烯的英文名称为Polypropylene，简称PP，俗称百折胶。
聚丙烯按其结晶度可以分为等规聚丙烯和无规聚丙烯，等规聚丙烯为高度结晶的热塑性树脂，结晶度高达95%以上，分子量在8~15万之间，以下介绍的聚丙烯主要为等规聚丙烯。
而无规聚丙烯在室温下是一种非结晶的、微带粘性的白色蜡状物，分子量低（3000~10000），结构不规整缺乏内聚力，应用较少。
聚丙烯（PP）作为热塑塑料聚合物在塑料领域内有十分广泛的应用，因所用催化剂和聚合工艺不同，所得聚合物性能，用途也不同。
PP有很多有用的性能，但还缺乏固有的韧性，特别是在低于其玻璃化温度的条件下。
然而，通过添加冲击改性剂，可以提高其抗冲击性能。
一、聚丙烯的特性（1）物理性能：聚丙烯为无毒、无臭、无味的乳白色高结晶的聚合物，密度只有0.90~.091g/cm3，是目前所有塑料中最轻的品种之一。
它对水特别稳定，在水中24h的吸水率仅为0.01%，分子量约8~15万之间。
成型性好，但因收缩率大，厚壁制品易凹陷。
制品表面光泽好，易于着色。
（2）力学性能：聚丙烯的结晶度高，结构规整，因而具有优良的力学性能，其强度和硬度、弹性都比HDPE高，但在室温和低温下，由于本身的分子结构规整度高，所以冲击强度较差，分子量增加的时候，冲击强度也增大，但成型加工性能变差。
PP最突出的性能就是抗弯曲疲劳性，如用PP注塑一体活动铰链，能承受7×107次开闭的折迭弯曲而无损坏痕迹，干摩擦系数与尼龙相似，但在油润滑下，不如尼龙。
（3）热性能：PP具有良好的耐热性，熔点在164~170℃，制品能在100℃以上温度进行消毒灭菌，在不受外力的，150℃也不变形。
脆化温度为-35℃，在低于-35℃会发生脆化，耐寒性不如聚乙烯。
（4）化学稳定性：聚丙烯的化学稳定性很好，除能被浓硫酸、浓硝酸侵蚀外，对其它各种化学试剂都比较稳定，但低分子量的脂肪烃、芳香烃和氯化烃等能使PP软化和溶胀，同时它的化学稳定性随结晶度的增加还有所提高，所以聚丙烯适合制作各种化工管道和配件，防腐蚀效果良好。
电缆用聚丙烯(PP)绝缘料应用技术参数

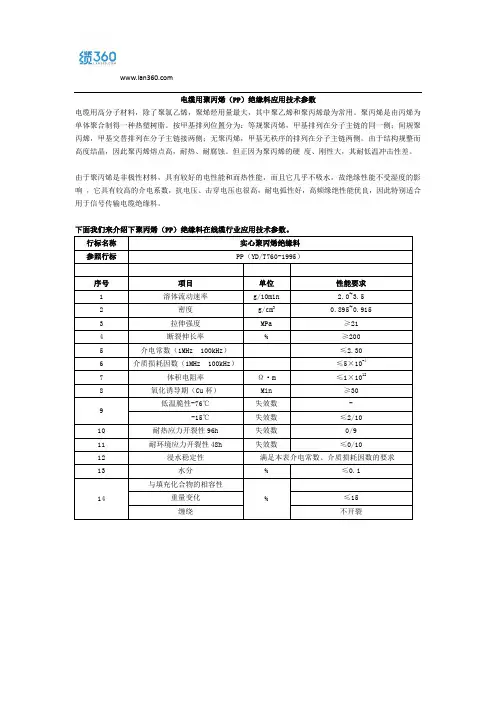

电缆用聚丙烯（PP）绝缘料应用技术参数
电缆用高分子材料，除了聚氯乙烯，聚烯烃用量最大，其中聚乙烯和聚丙烯最为常用。
聚丙烯是由丙烯为单体聚合制得一种热塑树脂。
按甲基排列位置分为：等规聚丙烯，甲基排列在分子主链的同一侧；间规聚丙烯，甲基交替排列在分子主链接两侧；无聚丙烯，甲基无秩序的排列在分子主链两侧。
由于结构规整而高度结晶，因此聚丙烯熔点高，耐热、耐腐蚀。
但正因为聚丙烯的硬度、刚性大，其耐低温冲击性差。
由于聚丙烯是非极性材料，具有较好的电性能和而热性能，而且它几乎不吸水，故绝缘性能不受湿度的影响，它具有较高的介电系数，抗电压、击穿电压也很高，耐电弧性好，高频缘绝性能优良，因此特别适合用于信号传输电缆绝缘料。
下面我们来介绍下聚丙烯（PP）绝缘料在线缆行业应用技术参数。
聚丙烯(pp)电缆导管技术规范标准[详]
![聚丙烯(pp)电缆导管技术规范标准[详]](https://img.taocdn.com/s3/m/456192375bcfa1c7aa00b52acfc789eb172d9e29.png)

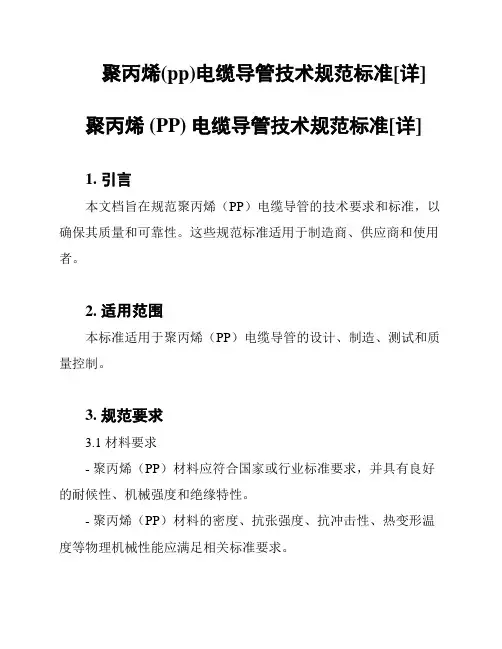

聚丙烯(pp)电缆导管技术规范标准[详]聚丙烯 (PP) 电缆导管技术规范标准[详]1. 引言本文档旨在规范聚丙烯（PP）电缆导管的技术要求和标准，以确保其质量和可靠性。
这些规范标准适用于制造商、供应商和使用者。
2. 适用范围本标准适用于聚丙烯（PP）电缆导管的设计、制造、测试和质量控制。
3. 规范要求3.1 材料要求- 聚丙烯（PP）材料应符合国家或行业标准要求，并具有良好的耐候性、机械强度和绝缘特性。
- 聚丙烯（PP）材料的密度、抗张强度、抗冲击性、热变形温度等物理机械性能应满足相关标准要求。
3.2 结构要求- 聚丙烯（PP）电缆导管应具有适当的导线通道和绝缘保护功能，能够提供良好的导线保护和电气绝缘性能。
- 导管的外形尺寸、导纳等电气性能指标应符合国家或行业标准要求。
3.3 制造要求- 聚丙烯（PP）电缆导管的制造过程应符合相关标准和技术要求，确保产品的一致性和稳定性。
- 制造商应采用合适的设备和工艺，确保导管的成型、加工和装配质量。
3.4 测试要求- 聚丙烯（PP）电缆导管应进行相关的性能测试，包括物理机械性能测试、电气性能测试和耐候性测试等，以确保产品符合规定标准。
- 测试方法应符合国家或行业标准要求，并应记录和报告测试结果。
4. 质量控制4.1 制造商应建立质量控制体系，对生产过程进行监控和管理，确保产品符合规定标准。
4.2 制造商应定期对聚丙烯（PP）电缆导管进行质量检测和检验，确保产品质量稳定和可靠。
5. 标识和包装5.1 聚丙烯（PP）电缆导管应在产品上进行标识，标识内容应包括制造商、型号、尺寸、批次等相关信息。
5.2 聚丙烯（PP）电缆导管应采用适当的包装材料进行包装，以防止产品在运输和存储过程中受损。
6. 术语和定义本文档中使用的术语和定义应符合国家或行业标准要求，并应附录详细说明。
7. 引用标准本文档引用了以下标准：- [国家标准 1]: 聚丙烯（PP）电缆导管材料标准- [国家标准 2]: 聚丙烯（PP）电缆导管制造工艺标准- [行业标准 1]: 聚丙烯（PP）电缆导管物理机械性能测试方法以上标准应作为本文档的附录，供参考和实施使用。
聚丙烯(PP)性能参数表
产品简介中国石化是国内双向拉伸聚丙烯(BOPP)树脂的最大供应商，在BOPP 的理论研究方面取得了重大突破，从聚丙烯分子结构设计和控制入手，解决了拉伸稳定性、热稳定性等关键技术问题，全面提高了中国石化BOPP 专用料的产品质量，在薄膜生产时线速度可达到400米/分钟以上。
产品用途BOPP 料主要应用于具有高挺度、高透明性能的内外层包装薄膜领域，也广泛用于生产印刷复合用平膜、消光膜、珠光膜、合成纸和烟膜等产品，通常用来制作商标印刷、印刷复合、食品饮料包装、香烟包装和胶粘带等。
OverviewSinopec is the largest BOPP resin supplier in China. The company has made a breakthrough in the theoretical research on BOPP. Starting with the design and control of the molecular structure of polypropylene, Sinopec has overcome a series of technical challenges such as tensile and thermal stability and signi ficantly improved the quality of its BOPP resin. The linear velocity could exceed 400 meters per minute during film processing.ApplicationsBOPP is mainly used in the production of high-stiffness, high-transparence packaging film. It is also widely used in the production of printing and laminated film, Matt film, pearlized film, synthetic paper, cigarette film, etc.Packages, Storage and TransportationThe resin is packaged in internally film-coated polypropylene woven bags, FFS bags or container bags and the net weight is 25Kg/bag or 700Kg/bag.The resin should be stored in a drafty, dry warehouse and away from fire and direct sunlight. It should not be piled up in the open air. During transportation, the material should not be exposed to strong sunlight or rain and should not be transported together with sand, soil, scrap metal, coal or glass. Transportation together with toxic, corrosive and flammable substance is strictly prohibited.产品包装及贮运要求产品采用聚丙烯内涂膜编织袋、FFS 薄膜袋或集装袋包装，净重25Kg/袋或700Kg /袋。
聚丙烯PP
聚丙烯PP简介是一种高聚物，单体是丙烯CH2＝CH－CH3，通过加聚反应得到聚丙烯，化学式可表示为（C3H6）n，结构简式可表示为〔－CH2－CH(CH3)－〕n.应用范围汽车工业（主要使用含金属添加剂的PP：挡泥板、通风管、风扇等），器械（洗碗机门衬垫、干燥机通风管、洗衣机框架及机盖、冰箱门衬垫等），日用消费品（草坪和园艺设备如剪草机和喷水器等）。
注塑模工艺条件干燥处理：如果储存适当则不需要干燥处理。
熔化温度：220~275℃，注意不要超过275℃。
模具温度：40~80℃，建议使用50℃。
结晶程度主要由模具温度决定。
注射压力：可大到1800bar。
注射速度：通常，使用高速注塑可以使内部压力减小到最小。
如果制品表面出现了缺陷，那么应使用较高温度下的低速注塑。
流道和浇口：对于冷流道，典型的流道直径范围是4~7mm。
建议使用通体为圆形的注入口和流道。
所有类型的浇口都可以使用。
典型的浇口直径范围是1~1.5mm，但也可以使用小到0.7mm的浇口。
对于边缘浇口，最小的浇口深度应为壁厚的一半；最小的浇口宽度应至少为壁厚的两倍。
PP材料完全可以使用热流道系统。
化学和物理特性PP是一种半结晶性材料。
它比PE要更坚硬并且有更高的熔点。
由于均聚物型的PP温度高于0℃以上时非常脆，因此许多商业的PP材料是加入1~4%乙烯的无规则共聚物或更高比率乙烯含量的钳段式共聚物。
共聚物型的PP材料有较低的热扭曲温度（100℃）、低透明度、低光泽度、低刚性，但是有有更强的抗冲击强度。
PP的强度随着乙烯含量的增加而增大。
PP的维卡软化温度为150℃。
由于结晶度较高，这种材料的表面刚度和抗划痕特性很好。
PP不存在环境应力开裂问题。
通常，采用加入玻璃纤维、金属添加剂或热塑橡胶的方法对PP进行改性。
PP的流动率MFR范围在1~40。
低MFR的PP材料抗冲击特性较好但延展强度较低。
对于相同MFR的材料，共聚物型的强度比均聚物型的要高。
由于结晶，PP的收缩率相当高，一般为1.8~2.5%。
聚丙烯PP塑料的注塑技术参数
聚丙烯PP塑料的注塑技术参数1.PP料的用途(1)汽车工业：如挡泥板、通风管、风扇等。
(2)家用电器：洗碗机门衬垫、干燥机通风管、洗衣机框架及机盖、冰箱门衬垫等。
(3)日用消费品：草坪和园艺设备，如剪草机和喷水器等。
2.PP的特性(1)密度小(比重0.9-0.91),半透明，半结晶。
比PE更坚硬且有更高的熔点。
(2)均聚PP流动性好，韧性差。
共聚PP流动性差，韧性好。
(3)收缩率较大，2.0~2.5%。
可加入碳酸钙等填充，减少收缩。
(4)热稳定性良好,可在较宽的范围内设定温度,可用作树脂清洗剂。
(5)不耐紫外线。
低温下不耐冲击(可加入10%POE增加低温韧性)。
3.PP注塑工艺表壁厚mm温度喷嘴℃前段℃中段℃后段℃下料口℃模温℃干燥/时间。
C/hr0.1-0.4230~300220~290210~270200~25060~8040~8070~90∕l~20.5-0.9230~300220~290210~270200~25060-8040-8070~90∕l~21.0-1.5230-300220-290210-270200-25060-8040-8070~9O∕1~21.6-2.2230-300220-290210-270200-25060-8040-8070~90∕l~22.3-3.4230~300220~290210-270200-25060-8040-8070~90∕l~23.5-5.0230~300220~290210~270200~25060~8040~8070~90∕l~2备注：注：一般壁厚0.9~4mm,若壁厚Imm,高MFR可达340:1,普通的为230:1壁厚mm压力速度注射mpa保压mpa背压mpa保压S冷却S注射速度Cm/s螺丝速度mm/s0.1-0.4120~20040~605~200.501.20高速7500.5-0.9120~20040~605~200.501.20高速7501.0-1.5100~12040~605~201324.31高速7501.6-2.2100~12040-605~202.888.68高速7502.3-3.470~10040-605~206.6620.07高速7503.5-5.070~10040-605~2014.6644.09高速7504•注塑温度(1)干燥温度：一般不需要干燥,如果产品的外观很重要,或是内部混入了气泡，要在80。
高压电力电缆用改性聚丙烯MPP实壁套管技术规范书
高压电力电缆用改性聚丙烯（MPP）实壁套管技术规范书广西谦嘉电力设计有限公司2017年06月目录前言................................................................................................................................ 错误!未定义书签。
1 产品型号、结构、规格及尺寸 ................................................................................ 错误!未定义书签。
1.1产品型号......................................................................................................... 错误!未定义书签。
1.2 产品结构........................................................................................................ 错误!未定义书签。
1.3规格及尺寸..................................................................................................... 错误!未定义书签。
1.4连接方式......................................................................................................... 错误!未定义书签。
2要求........................................................................................................................ 错误!未定义书签。
电缆用聚丙烯(PP)填充绳料应用技术参数
电缆用聚丙烯（PP）填充绳料应用技术参数
在生产电缆光缆过程中，为了使成缆线芯圆整，提高线缆机械缓冲作用及外观质量，增强电缆的抗冲压性能，成缆时需要对线芯空隙进行填充，填充材料可以使用麻绳，棉纱、橡皮条及聚丙烯材料。
聚丙烯填充料可以加工成扁丝和纤维形式进行填充，也可以制成填充绳。
聚丙烯（PP）填充绳料代替其他材料的填充绳，具有良好的电气绝缘性和柔软性，长期填充在电缆中不会腐烂。
将含线性低密度聚乙烯树脂对聚丙烯进行改性，再加入助剂加工成填充绳，可以作光缆填充。
周时聚丙烯填充绳可以加入阻燃性填料，提高阻燃性能，还可以减低成本。
下面我们来介绍下几种电线电缆行业常用的聚丙烯（PP）填充绳料应用技术标准
1、（聚丙烯填充）丙烯均聚物PP-H
2、（聚丙烯填充）丙烯耐冲击共聚物PP-B
3、（聚丙烯填充）丙烯无规共聚物PP-R。
常用塑料的注塑工艺参数——聚丙烯(PP)
常用塑料的注塑工艺参数一一聚丙烯（PP）
熔料温度：220-2800c
料筒恒温：220℃
模具温度：20-70°C
注射压力：具有良好的流动性能，避免采用过高的注射压力80-140MPa（800-140Obar）；一些薄壁包装容器处为可达到180MPa（1800bar）‹,
保压压力：避免制品产生缩壁，需要很长时间对制品进行保压（约为循环时间的30%）；约为注射压力的30%-60%o
背压：5-20MPa（50-200bar）β
注射速度：对薄壁包装容器需要高的注射速度（带蓄能器）；中等注射速度往往比较适用于其它类的塑料制品。
螺杆转速：高螺杆转速（线速度为S）是允许的，只要满足冷却时间结束前完成塑化过程就可以。
计量行程：（最小值-最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要好的。
预烘干：不需要；贮藏条件不好，在80℃的温度下烘干Ih就可以。
回收率：可达到100%回收。
收缩率：；收缩程度高；24h后不会在收缩（成型后收缩）
浇口系统：点式烧口或多点烧口，加热式热流道，保温式热流道，内烧套；捎口位置在制品最厚点，否则易发生大的缩水。
料筒设备：标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切边段几何外形特殊（1:D=25:1）,直通喷嘴，止逆阀。
机器停工时间段：无需用其它材料进行专门的清洗工作；PE耐温升。
PP(聚丙烯)塑料属性及结构性能与注塑加工应用
1.1聚丙烯PP：Polypropylene1.1.1分类1)结构－[CH2-CH(CH3)]n－。
PP为线型结构，和PE相似，只不过不同的是在主链上，每隔一个碳原子有一个甲基侧基存在，于是整个分子在空间结构上，就产生三种不同异构体。
即全同PP(也叫等规PP)、间同FP(也叫间规PP)和无规PP三种立体化学结构。
PP通常是全同PP，具有高度的结晶性。
1、等规聚丙烯(全同立构聚丙烯)，英文缩写为IPP从立体化学来看，IPP分子中每个含甲基(—CH3)的碳原子都有相同的构型，即如果把主链拉伸(实际呈线团状)，使主链的碳原子排列在主平面内，则所有的甲基(—CH3)都排列在主平面的同一侧。
我国各石化企业生产的均聚聚丙烯都属于等规聚丙烯，基本性能如前所述，典型产品如北京燕山石化的PP2401，扬子石化的F401，齐鲁石化的T30S等。
2、间规聚丙烯，英文缩写为SPP从立体化学来看，SPP分子中含有甲基(—CH3)的碳原子分为两种不同构型且交替排列，如把主链拉伸，使主链的碳原子排列在主平面内，则所有的甲基(—CH3)交替排列在主平面的两侧。
SPP是高弹性的热塑性塑料，有良好的拉伸强度，它可以像乙丙橡胶那样进行硫化成为弹性体，机械性能优于一般不饱和橡胶。
3、无规聚丙烯，英文缩写为APP从立体化学来看，APP主链上所连甲基(—CH3)在主平面上下两方呈无规则排列。
APP曾是碳酸钙填充母料的载体树脂的主要原料，其原因是它作为IPP生产过程中的副产物，作为技术输出的外国公司认为它没有应用价值，只有焚烧处之，是我国的科技人员将其用于制作碳酸钙填充母料，在八十年代初期，APP母料曾红极一时，为当时合成树脂原料奇缺的塑料工业带来巨大经济效益。
后来北京燕山石化技术改造，改变了聚丙烯生产工艺，副产物APP的来源枯竭，碳酸钙填充母料用的载体树脂转向其它高分子材料，但APP作为一种聚合物，仍然有其自己的独特之处，至今仍有一些进口的APP在许多领域使用，这些APP已不再是IPP生产过程中的副产物，而是特殊工艺制造出的真正意义上的无规聚丙烯。
电缆料聚丙烯(PP)主要性能与特征
电缆料聚丙烯（PP）主要性能与特征聚丙烯（PP）是由丙烯聚合而制得的一种热塑性树脂。
按甲基排列位置分为等规聚丙烯、无规聚丙烯和间规聚丙烯三种。
一般工业生产的聚丙烯树脂中，等规结构含量约为95%，其余为无规或间规聚丙烯。
聚丙烯（PP）包括丙烯与少量乙烯的共聚物在内。
通常为半透明无色固体，无臭无毒。
由于结构规整而高度结晶化，耐热、耐腐蚀，制品可用蒸汽消毒是其突出优点。
密度小，是最轻的通用塑料。
聚丙烯（PP）主要性能1、物理性能聚丙烯（PP）为无毒、无臭、无味的乳白色高结晶的聚合物，密度只有0. 90--"0. 91g/cm3，是目前所有塑料中最轻的品种之一。
聚丙烯（PP）熔点为165～170℃，分解温度为350℃，最大结晶速率温度为120～130℃，成型温度范围较宽（205～315℃）。
聚丙烯（PP）吸水率很低，约为0.03％～0.04％，注塑时一般不需进行干燥(必要时，可在80～100℃下干燥1～2h即可)。
聚丙烯（PP）成型性好，但因收缩率大(为1%~2.5%），厚壁制品易凹陷，对一些尺寸精度较高零件，很难于达到要求，制品表面光泽好。
2、力学性能聚丙烯（PP）的结晶度高，结构规整，因而具有优良的力学性能。
其力学性能的绝对值高于聚乙烯，但在塑料材料中仍属于偏低的品种，其拉伸强度仅可达到30 MPa或稍高的水平。
等规指数较大的聚丙烯具有较高的拉伸强度，但随等规指数的提高，材料的冲击强度有所下降，但下降至某一数值后不再变化。
温度和加载速率对聚丙烯（PP）的韧性影响很大。
当温度高于玻璃化温度时，冲击破坏呈韧性断裂，低于玻璃化温度呈脆性断裂，且冲击强度值大幅度下降。
提高加载速率，可使韧性断裂向脆性断裂转变的温度上升。
聚丙烯具有优异的抗弯曲疲劳性，其制品在常温下可弯折106次而不损坏。
但在室温和低温下，由于本身的分子结构规整度高，所以抗冲击强度较差。
聚丙烯最突出的性能就是抗弯曲疲劳性，俗称百折胶。
电缆用聚丙烯(PP)管套料应用技术参数
电缆用聚丙烯（PP）管套料应用技术参数
目前实用的光纤多为玻璃材质，是脆性易碎材料，抗弯曲性能及韧性差。
为提高光纤的微弯性能需在其表面涂覆高分子涂层，组成裸光纤。
但如果直接使用裸光纤，易产生磨损，导致光纤表面损伤而影响光纤的传输性能，为此需要对裸光纤进行套塑（又称二次被覆）。
套塑分为紧套和松套两种形式，紧套光纤的标称外径通常为900μm，优点是性能稳定，外径较小，弯曲半径小，但机械性能不如松套光纤。
紧套光纤可单独使用，也可多根紧套光纤加上辅助结构组合成光缆。
采用紧套光纤制成的光缆在使用期内可承受多次人工处理(如移动、连接等) ，易于安装、维护。
PBT已经被广泛应用于线缆光纤套管，近来聚丙烯（PP）料也越来越多地被用于线缆套管料。
接下来介绍下线缆用聚丙烯（PP）管套料应用技术参数。
电线电缆用聚丙烯套管料应用技术参数。
pp带的绝缘性能
PP 英文名称:Polypropylene 中文名称为聚丙烯，俗称百折胶。
是继尼龙之后发展的又一优良树脂品种，它是一种高密度、无侧链、高结晶体的线性聚合物。
是一种半透明、半晶体的热塑性塑料，PP（聚丙烯）按其结晶度可以分为等规PP（聚丙烯）和无规PP（聚丙烯），常用的PP原料是等规聚丙烯。
PP具有优良的综合性能。
具有高强度、绝缘性好、吸水率低、热变形温度高、密度小、结晶度高等特点。
有着良好的耐溶剂、耐油类、耐弱酸、弱碱等性能。
聚甲醛有着很高的硬度和钢性，具有高度抗蠕变和应力松驰能力，优良的耐磨性，自润滑性，而疲劳性，是其它工程塑料不能相比的。
比重:0.9-0.91克/立方厘米硬度:R80--110 吸水率:0.01% 成型收缩率:1.0-2.5% 成型温度：160-220℃一、PP（聚丙烯）的特性1、物理性能：纯PP是半透明的象牙白色，蜡状；为无毒、无臭、无味的乳白色高结晶聚合物，密度为0.90-0.91g/cm3, 是通用塑料中最轻的一种。
成型收缩率:1.0-2.5% 对水特别稳定，24小时在水中的吸水率为0.01%，成型性好，但收缩率大，制造厚壁制品容易凹陷。
制品表面光泽度好，容易着色。
2、力学性能：PP（聚丙烯）的结晶度高，结构规整，具有良好的力学性能，其强度和硬度、弹性都比较好，但在室温和低温下冲击强度较差，分子量增加的时候，冲击强度也增大，但成型加工性能变差。
PP（聚丙烯）最突出的性能是抗弯曲疲劳性。
干摩擦系数与尼龙相似，在润滑油下不如尼龙。
3、热性能：聚丙烯的燃烧热很高，很难制成阻燃级产品，PP（聚丙烯）具有良好的耐热性，熔点在164-170℃，制成的制品可在100℃以上温度进行消毒灭菌；在不受外力的情况下150℃也不变形。
但低温时变脆,不耐磨,易老化.脆化温度为–35℃。
可在100度左右长期使用.PP不适合0oC以下使用。
由于均聚物型的PP温度在0oC以下时非常脆，因此许多商业的PP材料是加入1~4%乙烯的无规则共聚物或更高比率乙烯含量的钳段式共聚物。
聚丙烯塑料的改性及应用(三)
据日本理化株式会社介绍，日本7%的PP为透明PP，透明PP的产量在400kt/a以上。
日本透明PP市场以微波炉炊具及家具两方面的消耗量最大。
日本出光化学公司制造出与PVC具有同样透明性和光泽性的透明PP，此刻可以广泛替代普通透明PVC制作文具、笔记本一类的包装物，价格只相当于PVC的20%-30%，1999年出售了1200 t透明PP。
韩国LG Caitex公司将透明PP作为PET的替代品推向市场，应用于水瓶、洗涤剂瓶、个人护理品的包装等方面。
Fina公司市场部声称，他们的透明PP新产物将打人具有300kt/a市场容量的PS食品包装。
德国BASF公司的PP无规共聚物Novolen3248 TC，具有高流动性〔熔体流动速率为48g/l0min〕、低翘曲性，透明度达90%，雾度10%，适用于薄壁包装与日用品。
Solvay公司研制的PP无规共聚物EltexPKLl76，含有乙烯和透明剂，主要用于制造单层透明瓶和挤压片材，片材可热压成型各种容器及装饰品。
其产物具有玻璃般的光泽、很好的化学不变性、耐环境应力开裂性和冲击强度。
德国Schneioler公司和Klein公司用透明聚丙烯替代PVC用于透明硬包装。
美国Amoco公司用透明改性剂出产的聚丙烯树脂经注、拉、吹工艺加工而成的水瓶可替代聚酯水瓶。
Montell Polyolefins公司比来推出了α烯烃改性PP树脂，牌号别离为273RCXP和276RCXP，主要用于注塑成型。
两种牌号的树脂都没有添加成核剂和透明助剂，此中273RCXP树脂的熔体速率为14g/10min，表示出低的气味性以及好的耐应力发白性能。
该树脂的透光性能相当于最好的PP无规共聚物，具有较高的光泽度，可制作成母粒形状用于出产固体或类似于用尼龙做成的半透明色母粒。
276RCXP树脂的熔体流动速率为16g/l0min，透光性和光泽度稍差些，但该树脂却展示出极佳的低温冲击性能，在低温下储藏后能经反复加热且耐冲击，可制作放于微波炉中的容器。
各种管材参数
球墨铸铁管规格标准简介：使用18号以上的铸造铁水经添加球化剂后，经过离心球墨铸铁机高速离心铸造成的管道，称之为“球墨铸铁管”（Ductile Cast Iron Pipes），简称为球管、球铁管和球墨铸管等。
离心球墨铸铁管具有铁的本质、钢的性能，防腐性能优异、延展性能好，密封效果好，安装简易、主要用于市政、工矿企业给水、输气,输油等。
是供水管材的首选，具有很高的性价比。
与PE管材相比，从安装时间上，球墨管比PE管安装更简单快捷，且安装后内外承压力更好；从密闭性和防腐性上来看，球墨管安装后的密闭性更好，也可以通过多种防腐手段提高防腐蚀性能；从水力性能来看，因球墨管规格一般指内径，PE管规格一般指外径，因为同等规格条件下，球墨管能实现更大的径流量；从综合安装维护造价来看，球墨管有着更加优越的性价比。
球墨铸铁管的主要成分有碳、硅、锰、硫、磷和镁。
内壁喷锌，水泥沙浆防腐材料等。
PVC管规格标准聚氯乙烯（PVC）本色为微黄色半透明状，有光泽。
透明度胜于聚乙烯（PE）、聚丙烯（PP），差于聚苯乙烯（PS），随助剂用量不同，分为软、硬聚氯乙烯，软制品柔而韧，手感粘，硬制品的硬度高于低密度聚乙烯（PE），而低于聚丙烯（PP），在屈折处会出现白化现象。
常见制品：板材、管材、鞋底、玩具、门窗、电线外皮、文具等。
硬质聚氯乙烯的密度为1.38～1.43g/cm3，机械强度高，化学稳定性好，使用温度范围一般在-15～+55℃之间。
优点：稳定；不易被酸、碱腐蚀（耐浓盐酸、浓度为90%的硫酸、浓度为60%的硝酸和浓度20%的氢氧化钠）；对热比较耐受，聚氯乙烯具有阻燃（阻燃值为40以上）、机械强度及电绝缘性良好的优点。
缺点：聚氯乙烯对光、热的稳定性较差。
紫外线和氧会使聚氯乙烯发生光氧化分解，因而使聚氯乙烯的柔性下降，最后发脆，软化点为80℃，于130℃开始分解。
聚氯乙烯的最大特点是阻燃，因此被广泛用于防火应用。
但是聚氯乙烯在燃烧过程中会释放出氯化氢和其他有毒气体，例如二恶英。
35 kV聚丙烯绝缘电缆温度特性分析
35 kV聚丙烯绝缘电缆温度特性分析35 kV聚丙烯绝缘电缆温度特性分析35 kV聚丙烯绝缘电缆是一种常用的高压电缆，它具有良好的绝缘性能和耐高温性能。
在这篇文章中，我将逐步分析35 kV聚丙烯绝缘电缆的温度特性。
首先，35 kV聚丙烯绝缘电缆的温度特性受到多个因素的影响。
首先是电缆本身的材料特性。
聚丙烯是一种具有较高熔点的聚合物，因此具有较高的耐高温性能。
它的绝缘性能在高温环境下也能保持较好的稳定性。
其次，电缆的结构也会影响其温度特性。
35 kV聚丙烯绝缘电缆通常由导体、绝缘层和护套组成。
导体是电流的传导通路，一般由铜或铝制成，具有较好的导电性能。
绝缘层是保护导体的关键部分，采用聚丙烯材料制成，能够有效隔离电流和外界环境，提供良好的绝缘性能。
护套则起到保护电缆的作用，同时也能提供额外的绝缘和耐磨损性能。
在实际应用中，35 kV聚丙烯绝缘电缆的温度特性需要考虑其耐高温性能和导电性能。
在正常运行情况下，电缆的温度一般不会超过其额定温度。
这是因为超过额定温度会使聚丙烯材料软化，导致绝缘性能下降和电缆损坏。
因此，电缆的额定温度应根据具体应用环境来确定。
此外，35 kV聚丙烯绝缘电缆还需要考虑其在故障情况下的温度特性。
当电缆发生故障或过载时，电缆内部会产生较高的温度。
在这种情况下，电缆的绝缘性能可能会受到影响，甚至发生熔断。
因此，35kV聚丙烯绝缘电缆应具备较好的耐高温性能，以确保在故障情况下能够有效地保护电力系统的安全运行。
总之，35 kV聚丙烯绝缘电缆具有较好的温度特性，可以在较高温度环境下稳定工作。
其温度特性主要受到材料特性和电缆结构的影响。
在实际应用中，要根据具体的应用环境和要求来确定电缆的额定温度，以确保其安全可靠地运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆用聚丙烯（PP）绝缘料应用技术参数
电缆用高分子材料，除了聚氯乙烯，聚烯烃用量最大，其中聚乙烯和聚丙烯最为常用。
聚丙烯是由丙烯为单体聚合制得一种热塑树脂。
按甲基排列位置分为：等规聚丙烯，甲基排列在分子主链的同一侧；间规聚丙烯，甲基交替排列在分子主链接两侧；无聚丙烯，甲基无秩序的排列在分子主链两侧。
由于结构规整而高度结晶，因此聚丙烯熔点高，耐热、耐腐蚀。
但正因为聚丙烯的硬度、刚性大，其耐低温冲击性差。
由于聚丙烯是非极性材料，具有较好的电性能和而热性能，而且它几乎不吸水，故绝缘性能不受湿度的影响，它具有较高的介电系数，抗电压、击穿电压也很高，耐电弧性好，高频缘绝性能优良，因此特别适合用于信号传输电缆绝缘料。
下面我们来介绍下聚丙烯（PP）绝缘料在线缆行业应用技术参数。
