网络线586a586b线序水晶头接法

网络线586A 586B线序水晶头接法

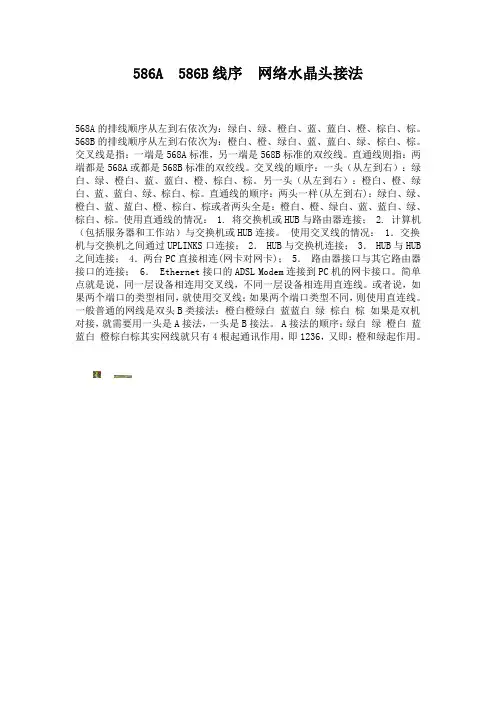

586A 586B线序网络水晶头接法
568A的排线顺序从左到右依次为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

568B的排线顺序从左到右依次为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

交叉线是指：一端是568A标准，另一端是568B标准的双绞线。

直通线则指：两端都是568A或都是568B标准的双绞线。

交叉线的顺序：一头（从左到右）：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

另一头（从左到右）：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

直通线的顺序：两头一样(从左到右)：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕或者两头全是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

使用直通线的情况： 1. 将交换机或HUB与路由器连接； 2. 计算机（包括服务器和工作站）与交换机或HUB连接。

使用交叉线的情况： 1．交换机与交换机之间通过UPLINKS口连接； 2． HUB与交换机连接； 3． HUB与HUB 之间连接； 4．两台PC直接相连(网卡对网卡)； 5．路由器接口与其它路由器接口的连接； 6． Ethernet接口的ADSL Modem连接到PC机的网卡接口。

简单点就是说，同一层设备相连用交叉线，不同一层设备相连用直连线。

或者说，如果两个端口的类型相同，就使用交叉线；如果两个端口类型不同，则使用直连线。

一般普通的网线是双头B类接法：橙白橙绿白蓝蓝白绿棕白棕如果是双机对接，就需要用一头是A接法，一头是B接法。

A接法的顺序：绿白绿橙白蓝蓝白橙棕白棕其实网线就只有4根起通讯作用，即1236，又即：橙和绿起作用。

网线的水晶头怎么接

网线的水晶头怎么接？网线水晶头排线顺序
一、水晶头的接线标准
网线水晶头在国际上有两种统一的标准接法：TIA/EIA 568A 和TIA/EIA568B。

用网线钳剥掉网线的外皮，就能看到8根颜色的金属线，根据接线顺序的不同有下面两种接线标准：
568A标准：绿白—1，绿—2，橙白—3，蓝—4，蓝白—5，橙—6，棕白—7，棕—8
568B标准：橙白—1，橙—2，绿白—3，蓝—4，蓝白—5，绿—6，棕白—7，棕—8
二、两种水晶头排线顺序
直通线的做法：网线的两端均为T568B标准。

用于用于双机不同级连接：
例如：PC(电脑)———HUB(集线器)
PC(电脑)———— SWITCH(交换机)
PC(电脑)————ROUTER(路由器)
绝大数的情况下，一般都是采用两头都是T568B直连互联法，关于网线水晶头接法口诀顺序，我们只需要记住网线排序（白橙，橙，白绿，蓝，白蓝，绿，白棕，棕），两头都是采用这个排序就可以了。

交叉线的做法：网线的一端为T568A标准，另一端为T568B标准，用来用于双机同级连接。

简单的说，直通线就是两端线序相同的线，用于不同设备之间互连，交叉线就是两端线序不同的线，用于同种设备之间互连。

三、8根网线的作用
网线是双绞线，由4组缠绕的网线组成，其中，1、2 线是一个绕对,3、6 线是一个绕对,4、5 线是一个绕对,7、8 线是一个绕对，网线的1橙白和2橙是负责发送数据，3绿白和6绿是负责接收数据的，4578闲置，也就是说1、2、3、6接通就能上网，但这种接法只适用于百兆以内的家用接法。

而在千兆网络传输中，8根网线都要使用，1、2、3、6芯发送数据，4、5、7、8芯接收数据，一个芯不通，就只能支持百兆。

网线水晶头和电话水晶头接线顺序

网线水晶头和电话水晶头接线顺序网线的:水晶头型号:水晶头最常规的型号是RJ45,一般有8P8C,6P6C,6P4C,8P6C4P4C水晶头,电话线用的是4P4C的型号,接法是橙蓝绿棕一组,水晶头接法分为586A和586B568B 接法:(卡簧朝下，刀片面自已)排列顺序:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕568A 接法:排列顺序:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直通线缆就是水晶头两端都同时采用T568A标准或者T568B的接法，而交叉线缆则是水晶头一端采用T586A的标准制作，而另一端则采用T568B标准制作，即A 水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2\ (总结:就是各自的1、2对着对方的3、6号线头)直线和交叉线的区别:直线:用于不同设备之间互连(交换机-PC)568B-568B反线:用于同种设备之间互连(PC-PC，交换机-交换机)568A-568B568A和568B的来源:1985年初，计算机工业协会(CCIA)提出对大楼布线系统标准化的倡仪，美国电子工业协会(EIA)和美国电信工业协会(TIA)开始标准化制定工作。

1991年7月，ANSI/EIA/TIA568即《商业大楼电信布线标准》问世。

1995年底，EIA/TIA 568标准正式更新为EIA/TI A/568AEIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。

标准568A:绿白-1，绿-2，橙白-3，蓝-4，蓝白-5，橙-6，棕白-7，棕-8;标准568B:橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，棕白-7，棕-8。

在整个网络布线中应用一种布线方式，但两端都有RJ45端头的网络连线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

实际应用中，大多数都使用T568B的标准，通常认为该标准对电磁干扰的屏蔽更好。

如果是机器与交换机或hub相连，则两头都做568a，或两头都做568b 如果是两台机器互连，则需要一头做568a，另一头做568b，也就是常说的1和3，2和6互换了另外，计算机通讯只使用1，3，2，6这四根线，因此，可以用其他4根作电话线，以节约布线成本。

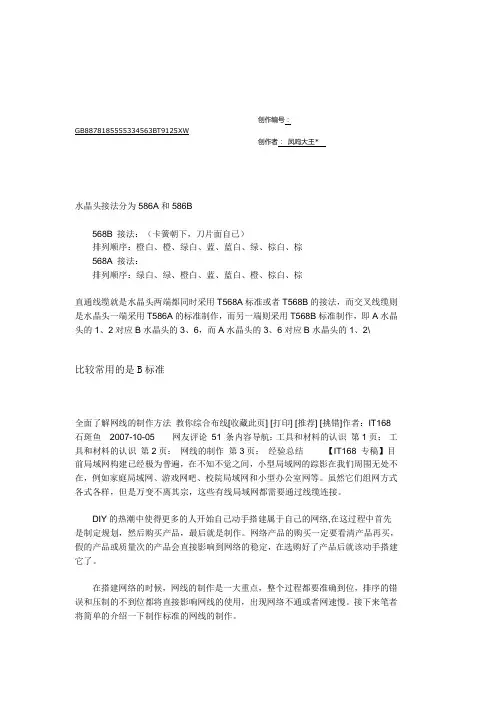

水晶头接法分为586A和586B

水晶头接法分为586A和586B568B 接法：（卡簧朝下，刀片面自已）排列顺序：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕568A 接法：排列顺序：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直通线缆就是水晶头两端都同时采用T568A标准或者T568B的接法，而交叉线缆则是水晶头一端采用T586A的标准制作，而另一端则采用T568B标准制作，即A水晶头的1、2对应B 水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2\比较常用的是B标准全面了解网线的制作方法教你综合布线[收藏此页] [打印] [推荐] [挑错]作者：IT168 石斑鱼 2007-10-05 网友评论 51 条内容导航：工具和材料的认识第1页：工具和材料的认识第2页：网线的制作第3页：经验总结【IT168 专稿】目前局域网构建已经极为普遍，在不知不觉之间，小型局域网的踪影在我们周围无处不在，例如家庭局域网、游戏网吧、校院局域网和小型办公室网等。

虽然它们组网方式各式各样，但是万变不离其宗，这些有线局域网都需要通过线缆连接。

DIY的热潮中使得更多的人开始自己动手搭建属于自己的网络,在这过程中首先是制定规划，然后购买产品，最后就是制作。

网络产品的购买一定要看清产品再买，假的产品或质量次的产品会直接影响到网络的稳定，在选购好了产品后就该动手搭建它了。

在搭建网络的时候，网线的制作是一大重点，整个过程都要准确到位，排序的错误和压制的不到位都将直接影响网线的使用，出现网络不通或者网速慢。

接下来笔者将简单的介绍一下制作标准的网线的制作。

一、工具和材料的认识在制作网线前，大家必须准备相应的工具和材料。

首要的工具是RJ-45工具钳，该工具上有三处不同的功能，最前端是剥线口，它用来剥开双绞线外壳。

中间是压制RJ-45头工具槽，这里可将RJ-45头与双绞线合成。

离手柄最近端是锋利的切线刀，此处可以用来切断双绞线。

接下来需要的材料是RJ-45头和双绞线。

由于RJ-45头像水晶一样晶莹透明，所以也被俗称为水晶头，每条双绞线两头通过安装RJ-45水晶头来与网卡和集线器(或交换机)相连。

网线顺序接法（最终定稿）

网线顺序接法（最终定稿）第一篇：网线顺序接法网线顺序接法网易博客默认分类2010-07-24 21:25:12 阅读12 评论0 字号：大中小双绞线的接法按照10/100 BASE T的规定应该是有两种固定的标准，这就是T568A和T568B。

实际运用当中，大家只要把这两种标准记清楚了就可以和几乎任何人合作组建网络——因为大家都使用这个标准，所以不存在兼容和错误的接法——除非他不遵守规则。

T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕这两种线是怎么用呢？大家知道网线应该是两头都要做RJ45头的。

而两种接线的方法就可以做出两种线来——一种是平行线（也叫直连线）一种是交叉线。

所谓的平行线（又叫直连线）实际上就是线的两头采用同样的做法——要么两头都用T568A来做，要么两头都用T568B来做。

而交叉线就是一头T568A而另外一头就用T568B——也就是两头不一样的做法——但是有一点，请遵循连线的规范。

平常实际应用中是怎么使用这两种线的呢？对于568A和568B，二者没有本质的区别，只是颜色上的区别，本质的问题是要保证：（1）1、2线对是一个绕对（2）3、6线对是一个绕对（3）4、5线对是一个绕对（4）7、8线对是一个绕对（1）用HUB或交换机相互组网时，一根线的两头必须用同一个标准制作，在同一个HUB或交换机上最好只用一种标准制作网线；（2）当只有两台计算机不用HUB或交换机时，网线的一头需采用568A标准，另一头则应采用568B标准，这是因为网卡的脚1和脚2用作发送数据，而脚3和脚6用作接收数据引脚。

两种不同的标准正好和脚1、2、3、6相对应。

（3）不管两台计算机的物理位置多近，实践证明，网线的长度应大于1.5米，否则也会发生数据传输时断时续的现象。

以下情况必须使用交叉线：1、两台计算机通过网卡直接连接（即所谓的双机直连）时；2、以级联方式将集线器或交换机的普通端口连接在一起时；以下情况必须使用直通线：1、计算机连接至集线器或交换机时；2、一台集线器或交换机以Up-Link端口连接至另一台集线器或交换机的普通端口时；3、集线器或交换机与路由器的LAN端口连接时；以下情况既可以使用直通线，也可使用交叉线：1、集线器或交换机的RJ-45端口拥有极性识别功能，可以自动判断所连接的另一端设备，并自动实现MDI/MDI-II间的切换；2、集线器或交换机的特定端口MDI/MDI-II开关，可通过拨动该开关选择使用直通线或交叉线与其他集线设备连接。

水晶头接法分为586A和586B

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*水晶头接法分为586A和586B568B 接法：（卡簧朝下，刀片面自已）排列顺序：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕568A 接法：排列顺序：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直通线缆就是水晶头两端都同时采用T568A标准或者T568B的接法，而交叉线缆则是水晶头一端采用T586A的标准制作，而另一端则采用T568B标准制作，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2\比较常用的是B标准全面了解网线的制作方法教你综合布线[收藏此页] [打印] [推荐] [挑错]作者：IT168 石斑鱼2007-10-05 网友评论51 条内容导航：工具和材料的认识第1页：工具和材料的认识第2页：网线的制作第3页：经验总结【IT168 专稿】目前局域网构建已经极为普遍，在不知不觉之间，小型局域网的踪影在我们周围无处不在，例如家庭局域网、游戏网吧、校院局域网和小型办公室网等。

虽然它们组网方式各式各样，但是万变不离其宗，这些有线局域网都需要通过线缆连接。

DIY的热潮中使得更多的人开始自己动手搭建属于自己的网络,在这过程中首先是制定规划，然后购买产品，最后就是制作。

网络产品的购买一定要看清产品再买，假的产品或质量次的产品会直接影响到网络的稳定，在选购好了产品后就该动手搭建它了。

在搭建网络的时候，网线的制作是一大重点，整个过程都要准确到位，排序的错误和压制的不到位都将直接影响网线的使用，出现网络不通或者网速慢。

接下来笔者将简单的介绍一下制作标准的网线的制作。

一、工具和材料的认识在制作网线前，大家必须准备相应的工具和材料。

首要的工具是RJ-45工具钳，该工具上有三处不同的功能，最前端是剥线口，它用来剥开双绞线外壳。

中间是压制RJ-45头工具槽，这里可将RJ-45头与双绞线合成。

离手柄最近端是锋利的切线刀，此处可以用来切断双绞线。

水晶头的接法568b标准

水晶头的接法568b标准
网线水晶头接法有两种，一种是交叉线，一种是平行直通线，不同接法有不同口诀，具体如下：
交叉线的接法是：一头采用568A标准，一头采用568B标准。

平行直通线的接法是：两头同为568A标准或568B标准。

568A标准：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。

568B标准：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

网线水晶头接线注意事项
1、如果连接的双方地位不对等的，则使用平行(直通)线，例如电脑连接到路由器或交换机;如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑。

2、同时都接一样是可以的，因为一般网线用的只有1、2、
3、6，其他就算没接通一样都是可以用的。

网线水晶头的接线方法

网线水晶头的接线方法
网线水晶头是连接网线与设备的重要部件，正确的接线方法可
以确保网络连接的稳定和高效。

接下来，我将为大家详细介绍网线
水晶头的接线方法。

首先，我们需要准备好工具和材料。

接线所需的工具包括网线
剥线钳、网线压线钳和网线测试仪。

而材料则包括网线、网线水晶
头和网线水晶头套管。

接下来，我们来介绍网线水晶头的接线步骤。

首先，使用网线
剥线钳将网线的外皮剥开约2厘米，露出内部的8根绞线。

然后，
按照T568B或T568A的网线接线标准，将8根绞线依次排列好并修
整整齐。

接着，使用网线压线钳将8根绞线插入网线水晶头的8个
插槽中，并用力压紧。

最后，将网线水晶头插入网线水晶头套管，
并用网线测试仪检测接线是否正确。

在进行接线时，需要注意以下几点。

首先，要确保剥线的长度
和插入水晶头的深度都是符合标准的，否则会影响连接质量。

其次，在使用压线钳时，要用力均匀、稳定，以免导致接线不牢固。

最后，接线完成后，一定要使用网线测试仪进行测试，确保连接的稳定性
和可靠性。

总的来说，正确的网线水晶头接线方法对于网络连接至关重要。

只有按照标准的步骤和要求进行接线，才能确保网络连接的稳定和
高效。

希望通过本文的介绍，大家能够掌握正确的网线水晶头接线
方法，为自己的网络连接质量提供保障。

网线线序如何排列

网线线序如何排列，586B与586A的区别，各用于什么，又分别用于哪些设备？悬赏分：30|解决时间：2006-2-19 13:27 |提问者：superpresent最佳答案普通的网线分为两种，一种是机对机，一种是机对集线器，既一种是同等设备，一种是不同设备。

一要网线有两个水晶头，不同的网线，水晶头的做法不一样。

水晶头的做法普通的也是两种，一种为568A，一种为568B，同等设备的水晶头由一个568A和一个568B两个水晶头组成。

不同设备则是由一个两个568A 或者568B的水晶头组成。

以下是两种水晶头的排线方法：568A：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕排好线后，用手捏紧，左右折一下，就可以把网线弄直，并且紧紧的挨在一起，剪掉多余的线，把水晶头有卡的向下，套进来，保证每根线都和里面的金属丝接触到，用网线钳夹紧.网线接法（参考计算机报2000.12.11 49期）水晶头金属面对自己，从左到右为1－8标准568A: 绿白－1，绿－2，橙白－3，蓝－4，蓝白－5，橙－6，棕白－7，棕－8标准586B：橙白－1，橙－2，绿白－3，蓝－4，蓝白－5，绿－6，棕白－7，棕－8568B网线绞法：即从左往右分别为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕568A网线绞法：即从左往右分别为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕交换机与工作站、服务器采用568B与568B；交换机与交换机级联采用568B与568B，但插口采用“普通口”与“UPLINK口”注意：请按以上接法，否则网络性能不稳定，传输延迟等现象，客户机易死机分享给你的朋友吧：∙人人网∙新浪微博∙开心网∙MSN∙QQ空间52回答时间：2006-2-18 01:09 |我来评论。

网线586a和586b网线水晶头接法图文解析

电脑网线水晶头接法网线水晶头有两种做法标准，标准分别为TIA/EIA 568B和TIA/EIA 568A 。

制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678 ，下面是TIA/EIA 568B 和TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙2、橙3、白绿4、蓝5、白蓝6、绿7、白棕8、棕TIA/EIA-568A: 1、白绿2、绿3、白橙4、蓝5、白蓝6、橙7、白棕8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

双绞线的顺序与RJ45头的引脚序号--对应。

10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M 以太网的网线使用4，5，7，8编号的芯线传递数据。

为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。

例如,我们可同时用其中一对绞线来实现语音通讯。

100BASE-T4 RJ-45对双绞线网线接法的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

根据网线两端水晶头做法是否相同，有两种网线接法。

直通线:网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A 标准.用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成.交叉线:网线两端水晶头做法不相同，一端TIA/EIA-568B标准,一端TIA/EIA-568A 标准.用于:PC网卡到PC网卡,HUB普通口到HUB普通口.如何判断用直通线或交叉线:设备口相同:交叉线,设备口不同:直通线.双绞线的最大传输距离为100m。

网线水晶头接线方法及接线顺序

网线水晶头接线方法及接线顺序
水晶头（RJ45）接口是局域网和广域网（Inetnet）常用的接口，其作用是把网络信号传播到网络中网络设备。

水晶头接线既有标准又有非标准，标准是Tu（T586B）接口，而非标准接口则包括A有线接入和B有线接入。

一、Tu（T586B）接口的接线方法
1.准备接线工具，首先使用一个水晶头，然后准备接线工具，如钳子、线胶等；
2.对水晶头线路进行绑定，将水晶头两端的8条线依次连接，并将线胶绑定在水晶头上；
3.完成水晶头连接，当钳子完全接好水晶头时，即可连接网线；
4.将网线接到电脑接口，电脑接口将会发出一定的声音，代表连接上网络，此时即可正确的使用网络相关的设备。

Tu（T586B）接口的接线顺序为：绿色线–>接到第一个端口–>黑色线–>接到第二个端口–>棕色线–>接到第三个端口–>蓝色线–>接到第四个端口–>深棕色线–>接到第五个端口–>橙色线–>接到第六个端口–>灰色线–>接到第七个端口–>白色线–>接到第八个端口。

三、A有线接入及B有线接入的接线顺序
A有线接口顺序：
1.绿色及绿灰色线–>接到第一个端口；
以上就是接水晶头（RJ45）接口的步骤与接线顺序。

在接水晶头是要注意两点，一是按照标准中给定的顺序进行线路插入，并将线胶正确的绑定到水晶头上；二是注意水晶头（RJ45）接口钳子与水晶头（RJ45）接口要拧紧，以达到完全接线的目的。

双绞线水晶头T586A和T586B接法全过程

双绞线水晶头T586A和T586B接法全过程很多朋友通常在搬家或者到新环境的情况下，遇到宽带路由器组建网络时伤透脑筋，真正困扰初接触者的，不是网络宽带路由器的设置问题（一般情况下看看说明书就能轻松完成设置），而是怎么样才能让网线正确的连接到网络的问题等等，下面本文将通过图解教大家“网线水晶头标准接法”。

网线水晶头有两种做法标准：标准分别为TIA/EIA 568B和TIA/EIA 568A 。

制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678 ，下面是TIA/EIA 568B 和TIA/EIA 568Av 网线线序（优先选择568B网线接法，通常认为该标准对电磁干扰的屏蔽更好）：双绞线有两种类型：直连网线和交叉网线。

直连网线又称平行线，主要用在集线器（或交换机）间的级联、服务器与集线器（交换机）的连接、计算机与集线器（或交换机）的连接。

交叉线主要用在计算机与计算机、交换机与交换机、集线器与集线器之间的连接、计算机与路由器、路由器与路由器之间的连接。

自做网线需要以下材料：1、双绞线：根据需要选购数十米到数百米，在选购时要注意选择5类线或超5类线，只有这种线才能达到100Mbps的传输速度，满足100M局域网的需求。

要辩别是否是5类双绞线，可从外观上来看，5类双绞线外层保护胶皮较厚较软，胶皮上标注“CAT 5”字样，外包装纸箱上标注有“5类”字样等等。

其一般1元每米。

2、水晶头：水晶头也就是RJ45接头，其是和双绞线配合使用的网络介质，RJ45水晶头由金属片和塑料构成，大家特别需要注意的是引脚序号，当金属片面对我们的时候从左至右引脚序号是1-8，这序号做网络联线时非常重要，不能搞错。

可根据需要适当多选用几个。

3、网线钳：用来制作网线的必备工具。

4、网线测试仪：电缆测试仪是比较便宜的专用网线通顺测试器。

网线制作步骤制作直连网线：两端都按EIA568B标准排列线序。

【弱电】网线水晶头接法图解

【弱电】网线水晶头接法图解如果你想要组件局域网的话，那么网线肯定是少不了的东西，网线水晶头损坏时有发生。

网线水晶头接法的方法如下：方法一、在制作网线之前，需要准备几样工具。

1、具有8P槽的压线钳一个。

2、五类网线，也就是现在最常用的网线若干米。

3、RJ-45插头，也就是所谓的水晶头若干。

PS：理论上水晶头只需要2个，以防万一，多备一些。

方法一、网线标准线序：标准568A：1绿白，2绿，3橙白，4蓝，5蓝白，6橙，7棕白，8棕标准586B：1橙白，2橙，3绿白，4蓝，5蓝白，6绿，7棕白，8棕上网只用到1 2 3 6 1.2下传3.6上传，电话用4.5 7.8是做为电源用，有些设备要，国际标准。

方法三、网线接法，现在最常用的网线五类双绞线，它有2种接法，直通线和交叉线。

直通线：两头都是568B标准。

用于连接：PC(电脑)—————————— HUB(集线器)PC(电脑)—————————— SWITCH(交换机)PC(电脑)—————————— ROUTER(路由器)HUB(集线器)———————— HUB(集线器)的级连口SWITCH(交换机)—————— HUB(集线器)的级连口SWITCH(交换机)—————— SWITCH(交换机)级连口SWITCH(交换机)—————— ROUTER(路由器)交叉线：一头是568A，另一头是568B。

用来连接PC(电脑)——————————PC(电脑)HUB(集线器)————————HUB(集线器)SWITCH(交换机)——————SWITCH(交换机)ROUTER(路由器)——————ROUTER(路由器)补充一下，配置网络设备要用反转线。

简单的说!直通线就是两端线序相同的线，用于不同设备之间互连，交叉线就是两端线序不同的线，用于同种设备之间互连。

方法四、实际网线水晶头制作步骤：步骤1、用压线钳将网线的胶皮剪掉长约2cm即可。

步骤2、按照上面说的标准线序把网线排列好，可能情况如下图：步骤3、把8股线末端剪齐。

叙述出双绞线水晶头端接的步骤和注意事项

叙述出双绞线水晶头端接的步骤和注意事项双绞线水晶头是网络布线中常用的连接器，它能够将双绞线与网络设备有效地连接起来。

正确的水晶头端接可以保证网络传输的稳定性和可靠性。

下面将介绍双绞线水晶头端接的步骤和注意事项。

一、准备工作1. 确定所需的双绞线长度，并根据实际需要剪断双绞线。

2. 使用剥线钳剥去双绞线外皮，露出内部的8根绞线。

3. 使用剥线钳将每根绞线的外皮剥去约1.5厘米，露出铜丝。

二、水晶头的安装1. 将剥去外皮的双绞线按照568B标准的顺序排列，即从左到右依次为白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

2. 用手将绞线的顺序整理好，确保每根绞线都在正确的位置上，并保持平整。

3. 将整理好的绞线插入水晶头的插孔中，确保每根绞线都能够完全插入到插孔中，同时不要扭曲或打结绞线。

4. 使用压线钳将水晶头的插孔与绞线紧密连接，确保插孔与绞线之间的金属部分完全接触。

三、注意事项1. 端接时要确保双绞线的长度足够，可以根据实际需要剪断，但不要将线剪得过短，以免造成连接不稳定。

2. 在剥去双绞线外皮时，要小心操作，避免将内部的绞线割断或损坏。

3. 在整理绞线顺序时，要确保每根绞线都在正确的位置上，并保持平整，不要出现交叉或扭曲的情况。

4. 在插入水晶头插孔时，要确保每根绞线都能够完全插入到插孔中，同时不要扭曲或打结绞线，以免影响连接质量。

5. 在使用压线钳压接水晶头插孔时，要注意力度适中，不要过度用力，以免损坏插孔或绞线。

6. 端接完成后，要检查每根绞线是否都牢固地插入到水晶头插孔中，并且插孔与绞线之间的金属部分完全接触。

总结：正确的双绞线水晶头端接步骤包括准备工作、水晶头的安装以及注意事项。

准备工作主要包括确定所需长度、剥去外皮以及剥去绞线外皮。

水晶头的安装则需要按照标准顺序排列绞线，并使用压线钳进行连接。

在进行端接时，需要注意双绞线的长度、操作的小心以及绞线顺序的整理。

此外，还要注意插孔的插入和压接的力度，以确保端接的质量。

A线B线网线水晶头接法介绍

A线B线网线水晶头接法介绍第一篇：A线 B线网线水晶头接法介绍千兆网线和普通网线制作方法图文网上大概有3种方法:第一种: 网线用超5类双绞线，水晶头接法，两头都使用568B标准，即两头都是白橙橙白绿兰白兰绿白棕棕。

第二种：也是网上最多的用超五类线接千兆网线制作方法，一头用568B标准，另一端则相对于568B标准交叉，交叉原则：1对32对64对75对8 也就是：白绿绿白橙白棕棕橙兰白兰第三种：一端按照568A，另一端按照568B标准来接。

针对以上三种方法我们逐一测试：环境：H3C千兆交换机，P4 3.0CPU 希捷160G 8M 硬盘，超5类双绞线长5米。

按照第一种方法：文件对拷速度达到20M/S按照第二种方法：文件对拷速度达到 32M/S百兆丶千兆丶网线水晶头接法百兆接法网络传输线的接法，第一脚—黄白、第二脚—黄色、第三脚—绿白、第四脚—蓝色、第五脚—蓝白、第六脚—绿色、第七脚—褐白、第八脚—褐色，双绞线的两头连线一一对应。

很多没有做过网线的朋友，可能听说过什么586A,586B网线的作法，实际上标准接法T568A/T568B二者并没有本质的区别，只是颜色上的区别，无论是用HUB还是交换机以下方法均可用,具体的做法为：T568B顺序为：1白橙，2橙，3白绿，4蓝，5白蓝，6绿，7白棕，8棕。

T568A顺序为：1白绿，2绿，3白橙，4蓝，5白蓝，6橙，7白棕，8棕。

当然也要注意：不要在电缆一端用T568A，另一端用T568B,同时只能使用一种规范,否则的话就变成了跨接模式,在工程中使用比较多的是T568B压线方法．二台电脑直接相连的网线作法：第一个头：橙，橙白，绿，蓝白，蓝，绿白，棕，棕白．另一个头：绿，绿白，橙，蓝白，蓝，橙白，棕，棕白。

千兆网线的接法千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么差别，都是一一对应的。

但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。

网线水晶头线序的接法解析

网线水晶头线序的接法解析网线水晶头的接法之前我们有介绍过，虽然步骤简单，但是其中有一个步骤的细节还需要展开→关于水晶头线序的问题，仍然可能会困扰正在制作的你。

我们总结了在此期间你可能会产生的疑问，各位可以根据自己的需求，找到想要的答案。

一、水晶头的接线标准网线水晶头在国际上有两种统一的标准接法：TIA/EIA 568A 和TIA/EIA568B。

（1）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕（2）568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕我们用网线钳剥掉网线的外皮，就能看到8根颜色的金属线。

二、两种水晶头排线顺序（1）直通线：网线的两端均为T568B标准（2）交叉线：网线的一端为T568A标准，另一端为T568B标准。

三、超五类水晶头和六类水晶头有什么区别？区别肯定是会有的，主要有以下几点：（1）内部结构六类水晶头里面8根触点（金属片）是上下错开分成两排，超五类水晶头8根触点则是一字排开。

（2）材质粗细超五类网线铜芯较细，在0.45-0.51mm左右；六类网线的铜芯较粗，在0.52-0.58mm左右。

四、六类网线能接超五类水晶头吗？如果超五类水晶头的质量过关，是可以与六类网线接一起，但是效果不会很好，而且可能会不通用。

可以连接的原因：超五类水晶头和六类水晶头的外形是一样的，可以通用RJ45插座/模块。

效果欠佳的原因：（1）超五类水晶头的标准孔径是1.02MM，六类的是1.08MM。

（2）上面我们也说过，八个针孔的排列、线芯粗心的不同，都会造成连接失败，接触不良。

如果是超五类网线的话，是可以用六类水晶头的，六类系统可以兼容超五类及向下系统。
