木屑烘干机设计
木屑烘干机

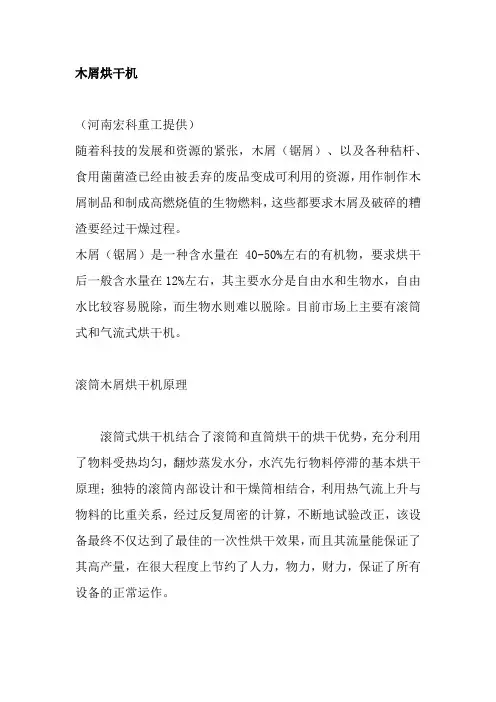

木屑烘干机
（河南宏科重工提供）
随着科技的发展和资源的紧张，木屑（锯屑）、以及各种秸杆、食用菌菌渣已经由被丢弃的废品变成可利用的资源，用作制作木屑制品和制成高燃烧值的生物燃料，这些都要求木屑及破碎的糟渣要经过干燥过程。
木屑（锯屑）是一种含水量在40-50%左右的有机物，要求烘干后一般含水量在12%左右，其主要水分是自由水和生物水，自由水比较容易脱除，而生物水则难以脱除。
目前市场上主要有滚筒式和气流式烘干机。
滚筒木屑烘干机原理
滚筒式烘干机结合了滚筒和直筒烘干的烘干优势，充分利用了物料受热均匀，翻炒蒸发水分，水汽先行物料停滞的基本烘干原理；独特的滚筒内部设计和干燥筒相结合，利用热气流上升与物料的比重关系，经过反复周密的计算，不断地试验改正，该设备最终不仅达到了最佳的一次性烘干效果，而且其流量能保证了其高产量，在很大程度上节约了人力，物力，财力，保证了所有设备的正常运作。
气流木屑烘干机原理
气流式烘干机主要烘干粉粒状湿锯末，采用螺旋输送机将其连续加入干燥管内。
在高速热气流的输送和分散中，使湿物料的中的水分蒸发，得到粉状或粒状干燥产品的过程。

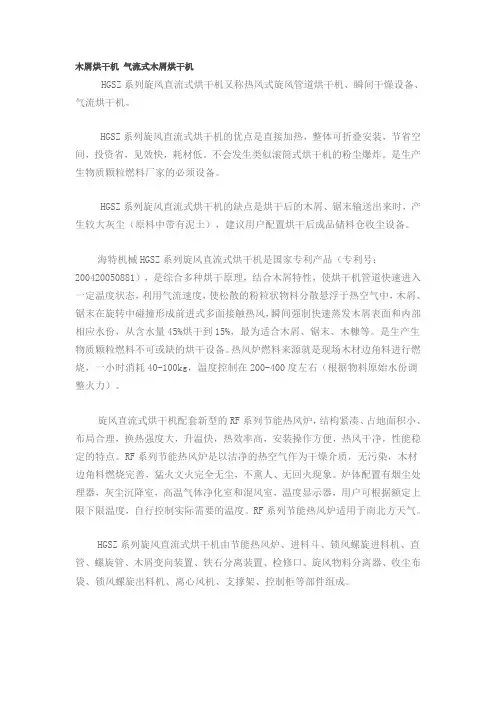

木屑烘干机气流式木屑烘干机
木屑烘干机气流式木屑烘干机HGSZ系列旋风直流式烘干机又称热风式旋风管道烘干机、瞬间干燥设备、气流烘干机。
HGSZ系列旋风直流式烘干机的优点是直接加热，整体可折叠安装，节省空间，投资省，见效快，耗材低。
不会发生类似滚筒式烘干机的粉尘爆炸。
是生产生物质颗粒燃料厂家的必须设备。
HGSZ系列旋风直流式烘干机的缺点是烘干后的木屑、锯末输送出来时，产生较大灰尘（原料中带有泥土），建议用户配置烘干后成品储料仓收尘设备。
海特机械HGSZ系列旋风直流式烘干机是国家专利产品（专利号：200420050881），是综合多种烘干原理，结合木屑特性，使烘干机管道快速进入一定温度状态，利用气流速度，使松散的粉粒状物料分散悬浮于热空气中，木屑、锯末在旋转中碰撞形成前进式多面接触热风，瞬间强制快速蒸发木屑表面和内部相应水份，从含水量45%烘干到15%，最为适合木屑、锯末、木糠等。
是生产生物质颗粒燃料不可或缺的烘干设备。
热风炉燃料来源就是现场木材边角料进行燃烧，一小时消耗40-100kg，温度控制在200-400度左右（根据物料原始水份调整火力）。
旋风直流式烘干机配套新型的RF系列节能热风炉，结构紧凑、占地面积小、布局合理，换热强度大，升温快，热效率高，安装操作方便，热风干净，性能稳定的特点。
RF系列节能热风炉是以洁净的热空气作为干燥介质，无污染，木材边角料燃烧完善，猛火文火完全无尘，不熏人、无回火现象。
炉体配置有烟尘处理器，灰尘沉降室，高温气体净化室和混风室，温度显示器，用户可根据额定上限下限温度，自行控制实际需要的温度。
RF系列节能热风炉适用于南北方天气。
HGSZ系列旋风直流式烘干机由节能热风炉、进料斗、锁风螺旋进料机、直管、螺旋管、木屑变向装置、铁石分离装置、检修口、旋风物料分离器、收尘布袋、锁风螺旋出料机、离心风机、支撑架、控制柜等部件组成。

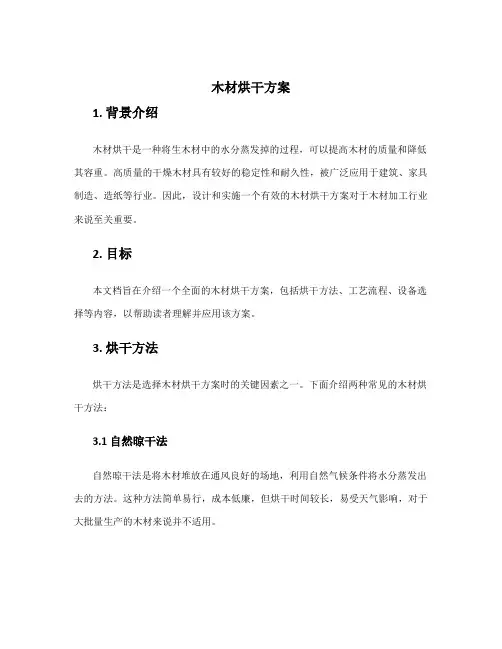

木材烘干方案
木材烘干方案1. 背景介绍木材烘干是一种将生木材中的水分蒸发掉的过程，可以提高木材的质量和降低其容重。
高质量的干燥木材具有较好的稳定性和耐久性，被广泛应用于建筑、家具制造、造纸等行业。
因此，设计和实施一个有效的木材烘干方案对于木材加工行业来说至关重要。
2. 目标本文档旨在介绍一个全面的木材烘干方案，包括烘干方法、工艺流程、设备选择等内容，以帮助读者理解并应用该方案。
3. 烘干方法烘干方法是选择木材烘干方案时的关键因素之一。
下面介绍两种常见的木材烘干方法：3.1 自然晾干法自然晾干法是将木材堆放在通风良好的场地，利用自然气候条件将水分蒸发出去的方法。
这种方法简单易行，成本低廉，但烘干时间较长，易受天气影响，对于大批量生产的木材来说并不适用。
3.2 人工烘干法人工烘干法是利用热源和通风设备，加速木材内部水分的挥发和蒸发的方法。
这种方法烘干时间短，烘干效果好，但设备投资较大，需要有专门的烘干设备。
4. 工艺流程一个完整的木材烘干方案包括以下几个工艺步骤：4.1 原料准备选择优质的原料木材是提高烘干效果的重要一步。
要求原料木材干燥、储存完好，无病虫害，尽量避免有害物质的污染。
4.2 木材分类与排列根据原料木材的种类、尺寸和温度要求，将木材分类，并按照一定的方式进行排列。
4.3 预热处理通过提供适当的温度和湿度来预热木材，使木材内部温度均匀分布，为后续的烘干做好准备。
4.4 木材烘干根据烘干方法选择相应的烘干设备。
将预热处理后的木材放入烘干设备中，根据设备要求设置合适的温度和湿度，控制烘干时间。
4.5 降温与平衡在木材烘干完毕后，需要进行降温处理，使木材温度逐渐恢复到室温，并保持一段时间以达到平衡状态。
4.6 最终加工木材烘干完成后，可以进行最终的加工处理，例如切割、打磨、上漆等，以满足不同行业的需求。
5. 设备选择选择合适的烘干设备是实施木材烘干方案的关键一步。
以下是几种常见的木材烘干设备：•热风循环烘干机：通过电或燃料提供热源，利用风机将热风循环供给木材，使木材快速烘干。
木材烘干机的制造流程
木材烘干机的制造流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!木材烘干机的制造流程：1. 设计和工程：工程师设计机器，满足客户的特定要求。
烘干机工程方案
烘干机工程方案第一章：引言1.1 项目背景烘干机是一种用于将湿物料转化为干燥状态的设备，广泛应用于食品、化工、农业、医药和其他工业领域。
烘干机的主要作用是通过热风或其他热能源将湿物料中的水分蒸发，从而提高产品质量和减少运输成本。
本项目旨在设计一种高效、节能、环保的烘干机，并提供完整的工程方案。
1.2 项目目标本项目的主要目标是设计和开发一种烘干机，能够满足不同行业对物料干燥的需求。
具体包括以下几点目标：（1）提高烘干效率，减少能源消耗；（2）确保产品干燥后的质量和安全性；（3）降低维护和运营成本；（4）减少对环境的影响，符合相关环保标准。
第二章：市场调研2.1 烘干机市场概况烘干机是一个不断发展的市场，其应用于食品行业、化工行业、农业行业、医药行业等多个领域。
目前，市场上的烘干机种类繁多，包括滚筒式烘干机、带式烘干机、流化床烘干机、喷雾干燥机等，但大部分存在能源消耗高、效率低、占地面积大等问题。
2.2 市场需求分析随着我国经济的发展和人民生活水平的提高，对于产品质量和安全性的要求也越来越高。
因此，烘干机的需求也在不断增长。
同时，环保、节能等问题也受到了广泛关注，对于高效、低能耗的烘干设备的需求也在逐渐增加。
因此，本项目的研究和开发具有重要的市场需求。
第三章：技术方案3.1 烘干机设计原理本烘干机采用热风循环式干燥系统，即通过传热器产生热风，再将热风导入干燥室，在干燥室中通过对物料进行热力作用，将物料的水分挥发出去，从而实现干燥的目的。
通过设计合理的风道和控制系统，可以保证热风的均匀分布和高效利用。
3.2 烘干机整体结构设计烘干机整体结构主要包括进料装置、干燥室、排料装置、热源系统、风道系统、控制系统等部分。
进料装置负责将湿物料送入干燥室，排料装置负责将干燥后的物料输送出去。
热源系统提供热能源，风道系统负责输送热风，控制系统负责对整个工艺进行监控和调节。
3.3 烘干机关键技术及创新点本烘干机的关键技术和创新点包括以下几个方面：（1）采用高效的热源系统，如热风炉、蒸汽热能等，提高热能利用率；（2）优化设计进料和排料装置，保证物料的均匀输送和干燥；（3）采用先进的控制系统，实现对烘干过程的精确控制和监测，确保产品质量；（4）采用环保材料和技术，确保烘干过程对环境的影响最小化。

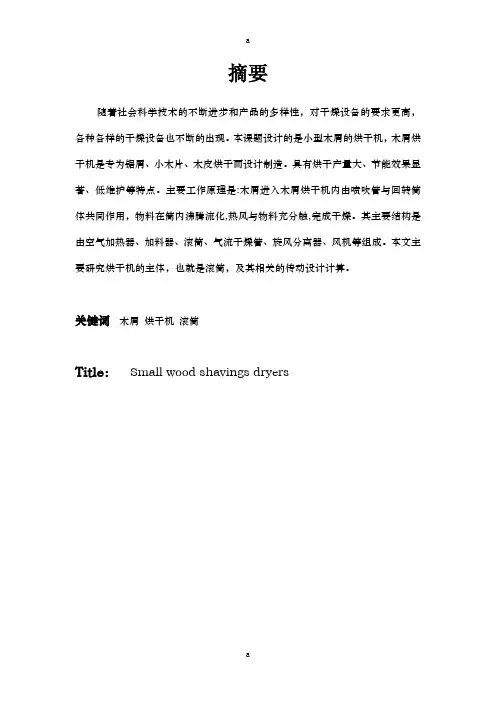

木屑烘干机设计(机械CAD图纸)
摘要随着社会科学技术的不断进步和产品的多样性，对干燥设备的要求更高，各种各样的干燥设备也不断的出现。
本课题设计的是小型木屑的烘干机，木屑烘干机是专为锯屑、小木片、木皮烘干而设计制造。
具有烘干产量大、节能效果显著、低维护等特点。
主要工作原理是:木屑进入木屑烘干机内由喷吹管与回转筒体共同作用，物料在筒内沸腾流化,热风与物料充分触,完成干燥。
其主要结构是由空气加热器、加料器、滚筒、气流干燥管、旋风分离器、风机等组成。
本文主要研究烘干机的主体，也就是滚筒，及其相关的传动设计计算。
关键词木屑烘干机滚筒Title：Small wood shavings dryersAbstract:Along with the social science and technology unceasing progress and diversity of products for drying equipment, higher request, various drying equipment also unceasingly to appear. This topic design is small the dryer, wood wood dryer is designed for sawdust, small wood, wood drying and the design and manufacture. Drying yield, with remarkable energy saving, low maintenance etc. Characteristics. Main working principle is: sawdust into sawdust by spray dryer pipeblowing within with rotary cylinder common role, material in the cylinder fluidization, hot air in boiling material thoroughly touch, complete dry. Its main structure is by air heater, plus feeder, roller, air drying tubes, cyclone separator, blower etc. This paper mainly studies the dryer is the main body, the related roller, transmission design calculation. Keywords:sawdust dryer rattler目录1 前言 (1)2 小型木屑烘干机设备的概况 (2)2.1 概述 (2)2.2 设计的目的和主要内容 (4)2.3 滚筒干燥器的操作特性 (4)3 小型木屑烘干机的设计计算 (6)3.1 已知参数 (6)3.2 方案的确定 (6)3.3 主要结构 (6)3.4 设计计算 (10)4 润滑方式、润滑油牌号及密封装置的选择 (26)5 木屑烘干机的安装与维护 (27)结束语 (28)参考文献 (29)1前言干燥技术广泛应用于国民经济生产的各个领域，其覆盖行业之广泛、用户数量之多是其他任何单元操作技术难以比拟的。
木屑刨花烘干机
◎木屑刨花烘干机第一，在选购烘干时，应同时对比几种不同的类型，选择符合自己烘干物料要求的，结构比较精巧的，同样的功能占地少的；第二，选购烘干机时，应尽量选择那些自动化程度比较高，易于控制的，从而减少操作人员的数量，降低的成本；第三，应选择那些工作稳定，能耗低，热效率高的烘干机，确保烘干后物料的质量满足用户的需要；产品详细参数：型号：QX-60HM电源输入：三相380±10% 50HZ;输出微波功率： 60KW（功率可调）频率：2450MHz±50MHz设备（长×宽×高）: 12800mm×1650mm×1700mm微波泄漏：符合国家GB10436—89标准≤5mw/cm2符合GB5226电气安全标准我公司是专业生产微波木材干燥设备，该系列设备主要用于实木地板、复合地板、地板基料及家具、沙发板等，厚度在1.5cm~5cm，含水量小于25%干燥到8%左右的多种板材的干燥，能解决常规烘干的开裂、变形、干燥不完全和生虫现象。
木材在微波干燥过程中，微波快速烘干，干燥只需十几分钟，且不开裂、不变形，同时杀死木材内部的卵虫和幼虫.产品相关知识：低压混流式喷雾干燥机介绍低压混流式喷雾干燥机工作原理低压混流式喷雾干燥机系气液两相混流式干燥设备，热风从塔顶沿塔壁进入塔内，物料由塔下部向上呈喷泉状喷出，与热风进行先逆流后并流的传热传质的运动过程。
具有系统风阻小，单机干燥强度高，生产能力大的特点，尤其适用于无机类和低热敏性物料的大规模，连续化的干燥生产。
低压混流式喷雾干燥机可实现对高固形物含量物料的干燥生产，干燥产品的流动性良好，颗粒直径大，适用于白炭黑、高岭土、陶瓷坯料、铁氧体等无机类和低热敏性物料的干燥生产。
单机生产能力大，可采用油、气、汽、煤、电等多种热源，从25kg H2O/h~10,000kg，H2O/h生产能力的干燥设备均有产品。
钢铁行业专用一氧化碳的检测仪器气体检测设备在钢铁行业广泛应用的是一氧化碳、二氧化硫、硫化氢、氮氧化物等气体监测，主要是监测燃料燃烧状况，提高燃料利用率，节能降耗;监测废气状况，降低污染;同时也检测工业场所气体泄漏，保障生产安全、预防职业病。
东北贯通式烘干机工程方案
东北贯通式烘干机工程方案一、项目概况烘干机是工业生产中常见的设备，广泛用于农副产品加工、木材加工、化工原料干燥等领域。
东北地区气候条件特殊，冬季寒冷且湿度较高，对于农副产品的干燥处理提出了挑战。
为了满足东北地区农副产品干燥的需求，本文将设计一款适合东北地区气候条件的贯通式烘干机。
二、项目背景东北地区主要农产品以玉米、大豆、小麦为主，加工产业也非常发达。
然而，在冬季季节，由于气温低、湿度大，导致农产品难以迅速干燥，影响产品质量和保质期。
为了解决这一问题，需要设计一款适合东北地区气候条件的烘干机，能够高效干燥农产品。
三、设备设计1. 设备参数烘干机的主要参数包括处理能力、干燥温度、燃料种类、能耗等。
针对东北地区的气候条件，需设计一款处理能力大、干燥温度高、能耗低的烘干机。
同时，考虑到东北地区的主要农产品为玉米、大豆等，应具备一定的适用性，可适用于不同种类的农产品。
2. 设备结构贯通式烘干机又称贯流式烘干机，其结构包括进料口、烘干室、热风炉、出料口等部分。
烘干室内设置有输送带或滚筒，农产品通过输送带或滚筒运行，遭到热风的持续干燥，达到快速干燥的目的。
烘干室内设置有温度传感器和湿度传感器，用于监测烘干室内的温度和湿度，并根据监测数据控制热风炉的工作状态，保证烘干效果。
3. 设备材质考虑到东北地区的气候特点，设备的材质应具备防腐、耐高温、耐磨损等特点。
烘干室的内壁应采用不锈钢材质，具有良好的耐腐蚀性和导热性，热风炉的炉体和燃烧室应采用高温合金钢材质，能够承受高温和高压的工作环境。
输送带或滚筒应采用耐磨损的材质，保证设备的长期稳定运行。
四、设备控制1. 温湿度控制烘干机的控制系统包括温度控制和湿度控制。
温度控制通过热风炉的火力控制和热风循环系统的控制实现，根据烘干室内的温度传感器采集的数据，控制热风的温度和循环速度，保证烘干室内的温度稳定在设定值。
湿度控制通过湿度传感器实现，根据烘干室内的湿度传感器采集的数据，控制热风的湿度，保证烘干室内的湿度逐渐降低，实现农产品的快速干燥。
烘干机工程方案设计
烘干机工程方案设计一、引言烘干机是一种用于将湿润物料通过加热或者对流风干燥的设备。
烘干机广泛应用于食品、化工、医药、建材等领域，可以用来烘干食品、药材、矿石、化工原料和建材等。
因此，烘干机在各行各业中都有着非常重要的作用。
本文将对烘干机的工程方案设计进行分析和讨论，包括对烘干机的工作原理、烘干机的结构设计、烘干机的选型、烘干机的节能设计等方面进行详细的介绍和分析，为烘干机的工程设计提供一些参考和借鉴。
二、烘干机的工作原理烘干机是一种通过加热或者对流风干燥的设备。
烘干机的工作原理是利用热源（如电热丝、蒸汽、热风等）向物料传递热量，使物料中的水分蒸发，从而实现干燥的目的。
在烘干机中，物料经过装有加热装置的箱体内，水份会被蒸发出去，然后通过排气系统排出机外。
烘干机的工作原理实际上就是利用热量和流体力学原理对湿物料进行干燥，使其在相对短的时间内实现干燥。
三、烘干机的结构设计烘干机的结构设计主要包括机壳、烘干室、热交换器、吸风机、排风机等部分。
其中，机壳是烘干机最基本的结构部分，通常由钢板焊接而成。
烘干室是装载物料的地方，通常由不锈钢板或者镀锌板制成。
热交换器是烘干机的核心部件，主要用于传递热量。
一般来说，烧气式干燥机采用燃气进行加热，而燃煤式干燥机则采用煤粉进行加热。
吸风机主要用于将外部空气吸入到烘干机中进行加热，而排风机则用于排除烘干室中的湿气和热气。
此外，烘干机的结构设计还需要考虑热量的有效利用，防止热量的散失。
因此，一些烘干设备还需要配置保温层以及热量回收设备等，以提高烘干机的能效。
四、烘干机的选型在选择烘干机时，需要考虑到物料的性质、烘干的工艺要求以及所需的生产能力。
根据物料的性质、粒度和水份含量的不同，可以选择不同类型的烘干机。
根据烘干的工艺要求，可以选择不同的烘干方式，如间歇式烘干、连续式烘干、流化床烘干等。
同时，还需要考虑到生产能力和设备的占地面积，以选择合适的规格和型号的烘干机。
此外，还需要考虑到烘干机的运行成本、维护成本以及使用寿命等因素，以选择符合实际需求的烘干机。
木屑烘干机
木屑烘干机介绍：
保护环境，人人有责。随着环境资源的紧张，生物质能源的综合利用已日渐被我们重视，生物质燃料的利用也得到了进一步发展。在生物质发电方面，由于木屑、锯屑、碎木的含水量高，燃烧不完全，导致后部出现火星烧穿除尘布袋，不仅排放超标，更换布袋的缺失也很大以及在制作木屑颗粒制品和制成高燃烧值的生物质燃料过程中，这些都对木屑及破碎的糟渣水分有一定要求。高湿物料干燥专家郑州东鼎机械设备有限公司根据市场需求针对性的开发出生物质燃料烘干机，适用于木屑、锯末、竹屑、木制削片、刨花、大麦秸秆、燕麦秸秆、小麦秸秆、黑麦秸秆、稻草、高梁秸、秆和玉米秸秆以及薯类藤蔓、豆类茎秆烘干，包括黄豆秸、蚕豆秸秆、豌豆秸、豇豆秸秆、羽扇豆秸和花生藤蔓等物料的烘干。该设备产量大、高效节能、占地面积小，比普通烘干机节能达30-50%，可以最大化的节约能源及烘干成本。
木屑烘干机主要技术特点 ：
1、干燥强度大，由于物料在气流中高度分散，颗粒的全部结构简单，占地面积小，易于建造和维修。
4、处理量大，热效率高。当干燥非结合水时，热效率可达70~80%。
郑州东鼎干燥设备有限公司有着木屑烘干机多年的生产经验，生产的木屑烘干机、褐煤烘干机、煤炭烘干机、蒙煤烘干机、精煤烘干机等设备质量及技术均位于同行业领先水平，东鼎设备愿与您携手为保护中国能源而贡献一份力量。
木屑烘干机工艺流程：
该木屑烘干机采用顺流烘干工艺，可快速大批量进行木屑干燥脱水处理。该机滚筒内设有高速转动的破碎装置，加大了物料与烘干介质的接触面积，设备内部的某些独特设计，使物料不易粘接在操板和筒壁上，整机保温、密封性能良好，热效率大大高于一般的滚筒干燥机。该机结构紧凑，便于安装调试，占地面积小。滚筒与破碎装置均采用无级调速，可适应不同物料的干燥要求。该机可与使用不同燃料（如煤、重油、天然气等）的热源配套使用。详细原理如下：木屑物料由进料螺旋直接送入滚筒烘干机，被滚筒内壁上的抄板反复抄起撒落，经破碎装置击散后，物料与呈负压的高温介质充分接触，完成传热传质过程。由于滚筒的倾角和引分风的作用，物料由进料端缓缓移动，干燥后由出料螺旋排出，尾气通过除尘器除尘后，排入大气。
木屑滚筒式烘干机制作参数与风机选择方法初探
木屑滚筒式烘干机制作参数与风机选择方法初探李瑞垞【摘要】对木屑原料进行成型加工,必须对木屑进行烘干.常用的烘干方法有气流式烘干和滚筒式烘干.由于滚筒式烘干机具有烘干质量高、产量大、能耗低等优点,它被广泛应用.然而,设计制作滚筒式烘干机时,往往会因参数选择不对或风机的选择方法不对而造成滚筒式烘干木屑时达不到设计要求,生产率低下.鉴于此,本文分析滚筒烘干机的原理、设计制作的参数、风机的作用与选择方法,以得到较佳的烘干机设计参数,提高木屑滚筒式的生产质量与效率.【期刊名称】《现代制造技术与装备》【年(卷),期】2016(000)005【总页数】4页(P65-67,70)【关键词】木屑;滚筒式烘干机;制作参数;风机选择【作者】李瑞垞【作者单位】茂名广播电视大学,茂名 525000【正文语种】中文随着石油、煤炭等化石类能源的日益枯缺，世界各国都十分重视各种可再生能源的开发与应用。
除了不断普及的风能与太阳能发电外，生物质（包括木屑、蔗渣等）作为与我们日常生活密切相关且可再生的能源而日益受到重视。
日本对这些能源的开发与利用较早，技术也较先进。
20世纪80年代初，我国国内工业不断发展，化石类能源的使用需求增加迅速，价格不断攀升而导致生产成本提高，而这些化石类能源的使用也使国内的环境质量不断下降。
因此，有些地方开始对煤炭的使用加以控制，这样生物质燃料（生物质颗粒、机制炭等）由于具有体积小、储运方便、燃烧热能高、灰烬及烟气中污染物含量小等优点，成为一种高效环保的能源而受得到人们的重视，并开始了对生物质固化成型技术的研究。
目前，我国成型燃料的研究，特别是生物质致密技术和炭化技术取得了很大进展。
研究成果的不断出现，促使很多企业往生物质能源方向进行技术开发和能源生产。
因此，如何提高生物质能源生产的技术水平与加工过程能耗的降低，以提高企业的生产效率，增加生物质能源的投资效益就显得十分重要。
本文主要对提高生物质能源生产所用到的滚筒式烘干机的计算与设计进行优化，以提高滚筒式烘干机的效能，以期对相关企业提供助益。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要随着社会科学技术的不断进步和产品的多样性，对干燥设备的要求更高，各种各样的干燥设备也不断的出现。
本课题设计的是小型木屑的烘干机，木屑烘干机是专为锯屑、小木片、木皮烘干而设计制造。
具有烘干产量大、节能效果显著、低维护等特点。
主要工作原理是:木屑进入木屑烘干机内由喷吹管与回转筒体共同作用，物料在筒内沸腾流化,热风与物料充分触,完成干燥。
其主要结构是由空气加热器、加料器、滚筒、气流干燥管、旋风分离器、风机等组成。
本文主要研究烘干机的主体，也就是滚筒，及其相关的传动设计计算。
关键词木屑烘干机滚筒Title：Small wood shavings dryersAbstract:Along with the social science and technology unceasing progress and diversity of products for drying equipment, higher request, various drying equipment also unceasingly to appear. This topic design is small the dryer, wood wood dryer is designed for sawdust, small wood, wood drying and the design and manufacture. Drying yield, with remarkable energy saving, low maintenance etc. Characteristics. Main working principle is: sawdust into sawdust by spray dryer pipeblowing within with rotary cylinder common role, material in the cylinder fluidization, hot air in boiling material thoroughly touch, complete dry. Its main structure is by air heater, plus feeder, roller, air drying tubes, cyclone separator, blower etc. This paper mainly studies the dryer is the main body, the related roller, transmission design calculation.Keywords:sawdust dryer rattler目录1 前言 (1)2 小型木屑烘干机设备的概况 (2)2.1 概述 (2)2.2 设计的目的和主要内容 (4)2.3 滚筒干燥器的操作特性 (4)3 小型木屑烘干机的设计计算 (6)3.1 已知参数 (6)3.2 方案的确定 (6)3.3 主要结构 (6)3.4 设计计算 (10)4 润滑方式、润滑油牌号及密封装置的选择 (26)5 木屑烘干机的安装与维护 (27)结束语 (28)参考文献 (29)1前言干燥技术广泛应用于国民经济生产的各个领域，其覆盖行业之广泛、用户数量之多是其他任何单元操作技术难以比拟的。
由于干燥物料的种类繁多、形态各异，为适应他们的干燥要求，干燥的形式也有很多，常用的就有近百种。
这位工业干燥器的选型带来了很大的困难。
有时候，即便是有经验的专家和专业干燥器生产厂家也需要借助对样品的实验结果进行正确选型。
本论文对小型木屑烘干机的工作原理、使用范围、形式、特点和基本的计算都会有必要的介绍。
本论文还针对小型木屑烘干机的一些基本情况进行说明，对烘干机在使用过程中出现的问题以及设备维护做了简单的说明。
为了能够做好本设计，本书还收集了符合该题的内容，图片来补充说明。
由于可能在内容中出现一些问题及不足之处，请多多原谅，对于您提出的问题，本书编者讲积极考虑并及时纠正。
编者2小型木屑烘干机设备的概况2.1概述木屑干燥机指把粉粒体状湿锯末，采用螺旋输送机将其连续加入干燥管内。
在高速热气流的输送和分散中，使湿物料的中的水分蒸发，得到粉状或粒状干燥产品的过程。
主要由空气加热器、加料器、滚筒、抄板、滚轮、挡轮、风机、滚圈和托轮等组成。
2.1.1 木屑烘干机的分类木屑干燥机大致可以分为两类：三通道干燥机和气流式木屑烘干机。
三通道干燥机是木质颗粒等生物质颗粒生产过程中的主流设备，近年来在国内外广泛使用。
三通道干燥机采用高温快速干燥工艺，配备生物质燃料热风炉，自动化程度高，干燥产品质量好，干燥系统内设置安全防火装置，热风余热利用等装置，产量大、成本低，生产安全可靠。
干燥机由三层圆筒组成，物料与热风在干燥机圆筒内顺流并行，流程是：内筒----中筒----外筒。
各层均装有特殊形状的导料板，物料在圆筒旋转力及热风引力作用下沿螺旋导流道运行，使物料在三层圆筒内进行充分热交换。
三通道干燥机在刨花干燥、纤维干燥等人造板领域的应用也十分广泛。
气流式锯末烘干机是针对小产量的烘干设备，干燥产品质量不高。
把粉粒体状湿锯末，采用螺旋输送机将其连续加入干燥管内。
在高速热气流的输送和分散中，使湿物料的中的水分蒸发，得到粉状或粒状干燥产品的过程。
主要由空气加热器、加料器、气流干燥管、旋风分离器、风机等组成。
2.1.2 滚筒烘干机的工作原理本课题选用的气流式木屑烘干机，设计的主要部分是烘烘干机主体的滚筒。
锯末烘干机:包括生热炉、进料口、旋转筒、过滤筒、物料输送管、冷却筒和出料口，旋转筒位于主动滚轮上，主动滚轮靠电机及减速传动带动旋转筒低速转动，生热炉与旋转筒之间设有进料口，旋转筒内设有翻炒叶片，它不断地把物料抄起又洒下，使物料的热接触表面增大，以提高干燥速率并促使物料向前移动。
在旋转筒与过滤筒相连处设有挡板，挡板上开有一小孔，过滤筒一端与旋转筒相连，另一端与物料输送管相连，过滤筒内设有挡块，过滤筒的底部设有排渣孔，冷却筒一端通过鼓风机与物料输送管相连，另一端与出料口相连。
由于采用上述结构，所以锯末能在旋转筒内充分干燥，且锯末在进入物料输送管前再次充分散开，使水分蒸发快，挡块可将锯末中的杂质挡住，保证进入物料输送管中锯末的质量。
木屑进入木屑烘干机内由喷吹管与回转筒体共同作用，物料在筒内沸腾流化,热风与物料充分触,完成干燥。
干燥过程中所用的热载体一般为热空气、烟道气或水蒸气等。
如果热载体（如热空气、烟道气）直接与物料接触，则经过干燥器后，通常用旋风除尘器将气体中挟带的细粒物料捕集下来，废空气则经旋风除尘器后放空。
转筒干燥器是最古老的干燥设备之一，目前仍被广泛使用于冶金、建材、化工等领域。
2.1.3 滚筒烘干机的工作特点(1)生产能力大，可连续操作; 干燥强度大，由于物料在气流中高度分散，颗粒的全部表面积极为干燥的有效面积；(2) 处理量大，热效率高。
当干燥非结合水时，热效率可达60％；(3)气流干燥器结构简单，占地面积小，操作方便，易于建造和维修，故障少，维修费用低；(4)适用范围广，可以用它干燥颗粒状物料，对于那些附着性大的物料也很有利；(5)清扫容易；（6）干燥时间短。
2.1.4 木屑烘干机的使用范围玉米秸秆烘干机、大豆秸秆烘干机、棉花秸秆烘干机、小麦秸秆烘干机、高梁秸秆烘干机、木屑烘干机、刨花烘干机、锯末烘干机、银杏叶烘干机、桑树叶烘干机，气流式锯末烘干机，锯末烘干机，锯末干燥机，木屑干燥机，木屑烘干机，刨花烘干机，刨花干燥机，木料烘干机，木料干燥机,适用于秸秆压块燃料、木炭机械、木屑颗粒燃料、锯末压块、、农牧业工程、等行业。
2.2设计的目的和主要内容2.2.1设计的目的1. 通过毕业设计这一重要的教学环节，使我们了解和基本掌握机器设计的全过程，为今后的设计工作做一次全面训练；2.可以将本科阶段所学的所有课程和知识全面地整理、复习和应用一回；进一步加深理解所学的知识和提高学生的实际应用能力，包括计算机应用能力（绘图、计算、编程等）和外文资料阅读翻译能力；3. 学会查找资料（包括各种有关的文献、教材、杂志和网上检索等）；4. 培养团结协作的精神，养成独立思考、敬业、负责以及虚心好问的习惯，刻苦求实和一丝不苟的科学研究态度，力戒浮躁、不求实绩的不良习气。
2.2.2 设计的内容本课题设计的内容小型木屑干燥机的设计，其主要结构有螺旋加料器，烘干机主体，滚轮，支拖，电机，减速机等。
2.3 滚筒干燥器的操作特性抄板的持有量：在转筒干燥器中，抄板上的持有量是确定干燥器中物料填充率的重要参数。
在计算抄板持有量时，一般将物料自由表面与水平线之间的夹角假定为物料的休止角。
对于不同的休止角以及抄板的几何尺寸等，可以先确定单一抄板单位长度的持有量。
转筒干燥器内物料填充率：转筒干燥内物料填充率等于干燥干燥器内的物料的体积与干燥器有效容积之比，在确定物料的填充率时，一般考虑有空气流动（通风）和无空气流动（无风）两种情况。
对于有空气流动情况，还要考虑热风与物料的接触方式是逆流还是并流。
通过对这些问题的分析，可以确定干燥器中适宜的物料填充率，以保证干燥器操作中的经济性和可靠性。
转筒干燥器的传热：转筒干燥器中通过热载体向物料传递的热量。
转筒干燥器的传动功率：转筒干燥器的传动功率可用佐野公式计算。
该公式将传动所需的总功率分解为四部分，即圆筒内颗粒运动所需功率、圆筒旋转所需功率、克服圆筒支撑部分的摩擦消耗的功率以及传动装置的功率损失。
3 小型木屑烘干机的设计计算3.1已知参数滚筒规格￠1000³5000，生产能力0.5-1.2T/h,电机功率4kw。
3.2 方案的确定首先要初步了解烘干机的原理和结构，以及在整个设备中包括哪些零部件以及它们的大致关系，根据现实情况和相应的标准确定这些机构的安装、连接方式、传动关系、基本尺寸、型号参数等。
最后画出初步的传动关系图。
3.3主要结构螺旋加料器螺旋加料器设有料斗、盖板，料斗底部设有出料口，出料口下部设有单、双螺杆输送器或计量泵。
盖板上设有进料口和出渣口，盖板中心安装有电机及减速机构，减速机构与搅拌轴连接，搅拌轴上安装有若干水平布置的主搅拌浆。
料斗内腔设有用于安装滤网的滤框，滤框中心安装有中心套，中心套设有左、右定位槽并通过锁紧卡环固定在搅拌轴上。
盖板的里侧设有通过立柱安装在盖板上的副搅拌浆。
强制螺旋加料是由电动机直接驱动螺旋不停地旋转，搅动推压料斗中的原料连续进入机筒内，这样，避免了筒式料斗的原料会出现“架桥”现象，保证了料斗中原料能连续不断地向机筒供料。
强制螺旋加料料斗结构如下图所示。
强制螺旋加料装置结构示意1—螺旋加料器；2—料斗；3—机筒；4一螺杆原理：（1）对于较粗的物料（颗粒平均直径90μm），普通梯形螺旋、压力螺旋、两次松弛螺旋、三线螺旋加料杆都能够实现较好的加料。
