电流互感器规格
电流互感器的选择
电流互感器的选择
1、流互感器选择与检验的原则
1)电流互感器额定电压不小于装设点线路额定电压；
2)依据一次负荷计算电流Ic选择电流互感器变比；
3)依据二次回路的要求选择电流互感器的精确度并校验精确度；
4)校验动稳定度和热稳定度。
2、电流互感器变流比选择
电流互感器一次额定电流I1和二次额定电流I2之比，称为电流互感器的额定变流比，用K表示。
K＝I1／I2≈N2／N1。
式中，N1和N2为电流互感器一次绕组和二次绕组的匝数。
一般配电用的电流互感器一次侧标准额定电流等级为20A、30A、40A、50A、75A、100A、150A等多种规格，二次侧额定电流通常为1A或5A。
一般状况下，计量用电流互感器变流比的选择应使其一次额定电流I1不小于线路中的负荷电流(即计算Ic)。
如线路中负荷计算电流为350A，则电流互感器的变流比K应选择400／5。
爱护用的电流互感器为保证其精确度要求，可以将变比选得大一些。
3、电流互感器精确度选择及校验
所谓精确度是指在规定的二次负荷范围内，一次电流为额定值时的最大误差。
我国电流互感器的精确度和误差限值如表1所示，对于不同的测量仪表，应选用不同精确度的电流互感器。
精确度选择的原则：计费计量用的电流互感器其精确度为0．2～0．5级；用于监视各进出线回路中负荷电流大小的电流表应选用1．0—3．0级电流互感器。
为了保证精确度误差不超过规定值，一般还校验电流互感器二次负荷(伏安)，互感器二次负荷S2不大于额定负荷S2n，所选精确度才能得到保证。
精确度校验公式：S2≤S2n。
表1 电流互感器精确级和误差限值。
互感器型号规格
互感器又称为仪用变压器，是电流互感器和电压互感器的统称。
能将高电压变成低电压、大电流变成小电流，用于量测或保护系统。
其功能主要是将高电压或大电流按比例变换成标准低电压(100V)或标准小电流(5A或1A，均指额定值)，以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。
同时互感器还可用来隔开高电压系统，以保证人身和设备的安全。
1.互感器型号规格
低压电流互感器的型号有LMZ1-0.5、LMZ1-0.66、LMZJ1-0.5、LMK-0.66、BH-0.66、SDH-0.66等等。
还有些企业型号比较特殊，如ALH-0.66、AKH-0.66等等。
2.互感器的作用
互感器可以将交流电压和大电流按比例降到可以用仪表直接测量的数值，便于仪表直接测量，同时为继电保护和自动装置提供电源。
互感器分为电压互感器和电流互感器两大类，电压互感器可在高压和超高压的电力系统中用于电压和功率的测量等，电流互感器可用在交换电流的测量、交换电度的测量和电力拖动线路中的保护。
3.互感器的工作原理
电流互感器的原理是依据电磁感应原理，它的一次绕组经常有线路的全部电流流过，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。
在理想的电流互感器中，如果假定空载电流Ⅰ0=0，则总磁动势Ⅰ0N0=0，根据能量守恒定律，一次绕组磁动势等于二次绕组磁动势，即Ⅰ1NI=-Ⅰ2N2。
即电流互感器的电流与它的匝数成反比，一次电流对二次电流的比值Ⅰ1 /Ⅰ2称为电流互感器的电流比。
当知道二次电流时，乘上电流比就可以求出一次电流，这时二次电流的相量与一次电流的相量相差1800。
消防设备电源监控系统-主机、区域分机、电流互感器及剩余电流互感器规格型号
一、消防设备电源监控主机型号消防设备电源监控主机分为I型、II型两种型号，主型号TH-PSM,I型主机检测报警点：小于256工作点；II型主机检测报警点：小于1024工作点；如系统大于1024点，由厂家提供组网方案。
分壁挂式、琴台式、柜式三种；如：琴台式型号为：TH-PSM-I(Q)、PSM-II(Q)机柜式型号为：TH-PSM-I(G)、PSM-II(G)壁挂式型号为：TH-PSM-I(B)、PSM-II(B)二、电流互感器规格型号1、电流互感器型号： TH-AC5121 测量电流范围：0~100A；2、电流互感器型号： TH-AC5122 测量电流范围：100~200A；3、电流互感器型号： TH-AC5123 测量电流范围：200~300A；4、电流互感器型号： TH-AC5124 测量电流范围：300~400A；5、电流互感器型号： TH-AC5125 测量电流范围：400~500A；6、电流互感器型号： TH-AC5126 测量电流范围：500~800A；7、电流互感器型号： TH-AC5127 测量电流范围：800~1000A；8、电流互感器型号： TH-AC5128 测量电流范围：1000~1600A；三、漏电流互感器规格型号：1、漏电流探测器型号： TH-LC4121 工作电流范围 0~100A 漏电流范围：20~1000mA；2、漏电流探测器型号： TH-LC4122 工作电流范围 100~250A 漏电流范围：20~1000mA；3、漏电流探测器型号： TH-LC4123 工作电流范围 250~400A 漏电流范围：20~1000mA；4、漏电流探测器型号： TH-LC4124 工作电流范围 400~600A 漏电流范围：20~1000mA；5、漏电流探测器型号： TH-LC4125 工作电流范围 600~1000A 漏电流范围：20~1000mA；6、漏电流探测器型号： TH-LC4126 工作电流范围 1000~1600A 漏电流范围：20~1000mA；7、漏电流探测器型号： TH-LC4127 工作电流范围大于1600A 漏电流范围：20~1000mA；四、区域分机规格型号：1、四路输出分机 TH-PF/42、八路输出分机 TH-PF/83、12路输出分机 TH-PF/124、16路输出分机 TH-PF/16。
电流互感器LMZJ1-0.5
产品型号
适用范围
该种电流互感器系小型母线式电流互感器，供额定频率为50HZ，电压为0.5KV及以下
的户内装置用，作为测量电流、电能及继电保护之用。
标准与认证
国家标准：GB 1208-2006
认证证书：CMC浙制03820196
结构特征
本型互感器的铁芯用冷轧取向硅钢片环形卷绕而成，二次绕阻沿环形铁芯均匀缠绕；
中间窗口供母线穿绕使用，下部有底座，供固定安装之用；
本型互感器外部为不饱和树脂绝缘浇注而成。
主要技术参数
准确级：0.2级、0.5级、0.5S级
额定电压：0.5KV
额定一次电流：5-3000A
额定二次电流：5A
额定负荷：（见表1）
允许在110%额定电流下长期运行
二次绕组对地施加工频电压3KV历时1min无击穿闪络现象。
表1：LMZ1-0.5
额定负荷
使用环境条件
主要场所：
户内 环境温度：-5～+40℃
环境湿度：
相对湿度不大于80%； 海拔：
不超过1000m 大气条件：
无严重影响互感器绝缘的污秽及侵蚀性和爆炸性介质。
外形及安装尺寸
LMZJ1-0.5图样30/5-600/5
LMZJ1-0.5图样750-3000/5。

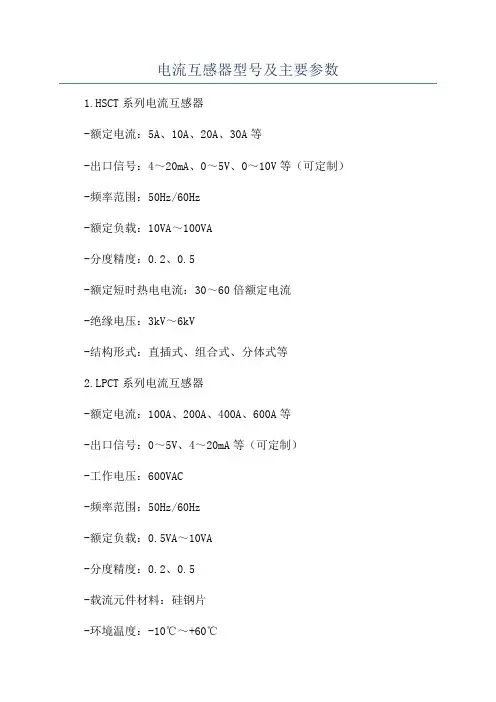

电流互感器型号及主要参数
电流互感器型号及主要参数1.HSCT系列电流互感器-额定电流：5A、10A、20A、30A等-出口信号：4～20mA、0～5V、0～10V等（可定制）-频率范围：50Hz/60Hz-额定负载：10VA～100VA-分度精度：0.2、0.5-额定短时热电电流：30～60倍额定电流-绝缘电压：3kV～6kV-结构形式：直插式、组合式、分体式等2.LPCT系列电流互感器-额定电流：100A、200A、400A、600A等-出口信号：0～5V、4～20mA等（可定制）-工作电压：600VAC-频率范围：50Hz/60Hz-额定负载：0.5VA～10VA-分度精度：0.2、0.5-载流元件材料：硅钢片-环境温度：-10℃～+60℃3.TQ系列电流互感器-额定电流：50A、100A、200A、400A等-出口信号：0～1A、0～5A等（可定制）-频率范围：50Hz/60Hz-额定负载：1.5VA～10VA-分度精度：0.2、0.5、1.0-静态误差：±0.1%～±2.5%-绝缘电压：2.5kV～6kV4.SCT系列电流互感器-额定电流：50A、100A、200A、400A等-出口信号：0～5A、0～20mA等（可定制）-频率范围：50Hz/60Hz-额定负载：1.25VA～20VA-分度精度：0.2、0.5、1.0-额定短路电流：80倍额定电流-静态误差：±0.2%～±3%-绝缘电压：3kV～6kV-安装方式：直插式、分体式等以上仅是几个常见的电流互感器型号及其主要参数，实际市场上还有很多其他型号和规格的电流互感器可供选择。
在选择合适的电流互感器时，需要根据具体的应用场景和要求，综合考虑其额定电流、出口信号、频率范围、额定负载、分度精度、耐压等参数。

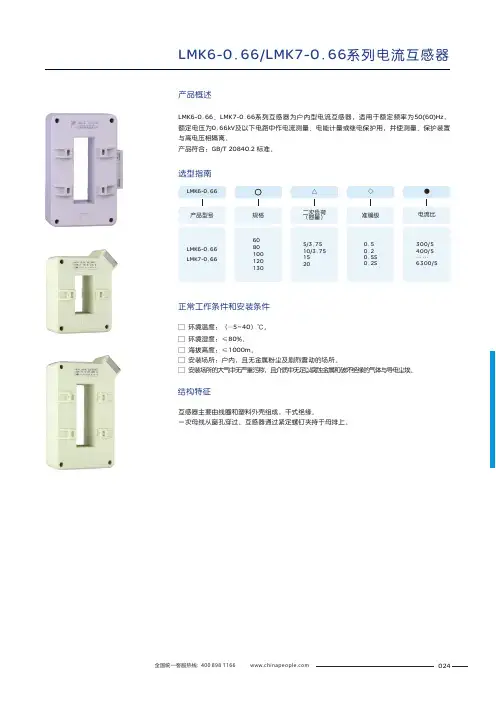

人民电器 LMK6-0.66 LMK7-0.66系列电流互感器 产品说明书
LMK6-066LMK7-0.6650(60)Hz 额定电压为0.66kV及以下电路中作电流测量、电能计量或继电保护用，并使测量、保护与高电压相隔离。
产品符合：GB/T 20840.2 标准。
.、系列互感器为户内型电流互感器，适用于额定频率为，装置正常工作条件和安装条件□ 540□ 环境湿度：≤80%。
□ 海拔高度：≤1000m。
□ 安装场所：户内，且无金属粉尘及剧烈震动的场所。
□ 安装场所的大气中无严重污秽，且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘埃。
环境温度：（-~）℃。
产品概述选型指南互感器主要由线圈和塑料外壳组成，干式绝缘。
一次母线从窗孔穿过。
互感器通过紧定螺钉夹持于母排上。
结构特征8010012013060LMK6-0.66LMK7-0.665/3.7510/3.7515200.20.2S0.50.5S300/5400/5……6300/5024主要技术数据外形及安装尺寸LMK6-0.66见图1、图2和表1图1图2表1025订货须知LMK7-0.66见图3、图4和表2图3图4□ 其它要求——如窗孔尺寸、条码、资产号等，请在合同中注明。
订货举例：LMK6-0.66/80 10/3.75VA0.5级 60只。
□ 请注明产品型号规格、二次负荷、相应准确级、电流比、数量。
800/5A026。
电流互感器规格的含义概括
电流互感器规格的含义概括
电流与电压互感器的规格包含测量精度与保护精度，测量精度分别有0.2、0.2S与0.5级，电能计量选用0.2或0.2S级，S为计量专用；测量与内部电能计量选用0.5级。
保护精度用准确限值一次电流来校验。
准确限值一次电流为互感器保证复合误差不超过要求的最大一次侧电流保护。
准确级用准确限值系数P 来表示。
5P表示复合误差不超过5%，10P表示复合误差不超过10%。
差动保护选用5P，电流速断保护选10P。
计量柜电流互感器为单绕组时，可选0.2或0.2S级；为双绕组时，可选0.2／10P10或0.2S／10P10级，保护绕组短接。
电压互感器选用0.2/6p （或3P）级。
电源进线有负荷控制时电流互感器选用0.2／0.5／10P15（或20）级，负控用0.2级，测量与内部计量用0.5级，保护用10P15（或20），也可以选用0.2S／0.5／10P15（或20）级。
电压互感器选用0.2／6P（或3P）级，容量选50V A。
电源进线无负荷控制时，电流互感器与出线统一选用0.5／10P15（或20）级，测量与内部计量用0.5级，保护用10P15（或20）。
电压互感器选用0.5（或1）／6P（或3P）级，V／V型电压互感器电压变比为（10／3）／（0.1／3）kV；Y／Y／△型电压互感器变比为（10／3）／（0.1／3）（0.1／3kV）。
不带操作电源时容量选50V A，带操作电源时容量选500V A，。
电流互感器参数表
=206V，雷电冲击截波耐受电
级次组合：
压（kV 峰值）=220V，一次绕
10P20/10P20/10P20/0.5/0.2
组工频耐受电压（kV 方均根
S/
额定输出（VA）：
15VA/15VA/15VA/15VA/15
VA
35
40.5
值、干试）=106V；二次绕组
段间工频耐受电压（kV 方均
50
根值）=3，二次绕组对地工频
方均根值）=3，二次绕组匝间
过电压（kV 峰值）=4.5；
额定扩大一次电流值（%）
=120；功率因数 cos；雷
电冲击耐受电压（kV 峰值）
=206V，雷电冲击截波耐受电
压（kV 峰值）=220V，一次绕
组工频耐受电压（kV 方均根
值、干试）=106V；二次绕组
段间工频耐受电压（kV 方均
50
根值）=3，二次绕组对地工频
cos
（测量/P 级/TP 级）=0.8；雷
电冲击耐受电压（kV 峰值）
=1306kV；雷电冲击截波耐受
50
电压（kV 峰值）=1445kV；操
作冲击耐受电压（kV 峰值、湿
试）=1056kV;二次绕组段间工
频耐受电压（kV 方均根值）
=3，二次绕组对地工频耐受电
压（kV 方均根值）=3，二次
绕组之间工频耐受电压（kV
所用
准确级组合：10P30/10P30
变电 流互 感器
LMK3-150 低压侧
LR(D)-35 额定变比：2X300/1A 准确级组合：0.5/0.2S
35
40.5
50
LZZBJ9-10 LR(D)-35
2号 所用
人民电器 LMZ1-0.66A、B系列电流互感器 产品说明书
008
产品概述
LMZ1-0.66A 、B 系列为户内型电流互感器，适用于额定频率为50Hz ，额定电压至0.66kV 的交流电路中作电流测量、电能计量和继电保护用。
产品符合：GB/T 20840.1、GB/T 20840.2 标准。
正常工作条件和安装条件
□ 5~40□ 环境湿度：≤80%□ 海拔高度：≤1000m ；
□ 安装场所：户内，且无金属粉尘及剧烈震动的场所。
□ 安装方法：支持面安装或夹持母排安装
环境温度：（-）℃；；互感器由树脂混合料将二次线圈固化成型。
中间窗孔可通过母排或缠绕电线。
器身底部预埋有用于支持面安装的嵌装螺母。
二次线圈由高磁导率的优质取向硅钢带或纳米晶软磁合金带制作的矩形铁芯与聚酯漆包圆线制作而成。
结构特征
选型指南
LMZ1-0.66A 、
B 主要技术数据
009
订货须知
外形及安装尺寸
图 LMZ1-0.66A 、1B 外形及安装尺寸图
LMZ1-0.66A 、B 外形、窗孔及安装尺寸
注：130和160型在底部中心位置增加了一个M8的安装螺母。
用户在订货时，需提供以下信息：
a ) 产品型号、二次负荷、准确级和电流比。
c ) 额定安匝与表一所列内径尺寸不对应的应说明一次导线匝数。
d ) 有穿多根母排的，请明确告知窗孔a 和b 的具体尺寸。
订货举例：LMZ1-0.66A2/100 10/3.75VA 0.5级 2000/5 120只。
其他技术参数。
(组合式)户外电流、电压互感器技术规格
户外电流、电压互感器技术规格1、电流互感器基本功能用于电力系统作精密电流测量及继电保护之用。
技术要求额定值额定电压：35kV额定二次电流标准值：5A准确等级：0.5/5P1s短时热电流（KA）：2.5（20A），4.5（30A），6.3（40A），8（50A）。
额定动稳定电流（KA）：6.3（20A），12（30A），16（40A），20（50A）。
型式：户外型组合式。
一般结构要求接地栓和接地符号按GB1208《电流互感器》的规定。
出线端子按GB1208《电流互感器》的规定。
标志按GB1208《电流互感器》的规定。
试验出厂试验密封性试验。
二次绕组工频耐压试验。
绕组匝间绝缘试验。
一次绕组段间短时工频耐压试验。
一次绕组短时工频耐压试验或操作冲击耐压试验，按GB311.1《高压输变电设备的绝缘配合》和GB311.2～6《高电压试验技术》的规定。
局部放电试验，按GB7354《局部放电测量》的规定。
介质损耗率（tgδ）测量。
型式试验温升试验。
一次绕组雷电冲击耐压试验。
外绝缘短时工频湿耐压试验或操作冲击湿耐压试验。
短时电流试验。
介质损耗率（tgδ）。
2、电压互感器基本功能用于中性点绝缘或非有效接地的电力系统中作精密电压、电能测量及继电保护之用。
技术要求额定值应能在1.2倍的额定电压下长期工作，并能承受1.5倍额定电压30s而无损伤。
额定电压励磁历时1s的二次绕组外部回路直接短路无损伤。
温升：在额定频率、一次电压为最高工作电压（1.2ue）下，二次绕组有极限输出长期工作、负荷的功率因数在0.8（滞后）至1之间的条件下，产品各部分的温升不超过55k。
一次电压在0.8～1.2倍的额定电压下，二次负荷在0.25至1倍额定负荷范围内变动时，电压互感器的误差应满足规定的准确级。
材料接地螺拴或其它接地零件应有可靠的防锈镀层或采用不锈钢材料。
二次出线端子应用铜制成，并有可靠的防锈镀层。
线圈采用铜导线，铁芯采用优质冷轧硅钢片。
低压电能计量用电流互感器0.5S(0.2S)级
低压电能计量用电流互感器0.5S级0.2S级安科瑞电气股份有限公司张小莉工业计量高精度电流互感器分为0.5S和0.2S级普通配电用电流互感器分为0.5级和0.2级其区别在于：0.5S(0.2S)级的精度比0.5（0.2）级高。
带S的是特殊的电流互感器，要求在1%-120%负荷范围内精度足够高，一般取5个负荷点测量其误差小于规定的范围。
精度高指S型能在更宽的电流范围内保证准确度，主要指下线电流。
一般的电流互感器要求在0.02In~Imax 范围内建成误差，见GB/T17215和15283;而S型的电流互感器则要求在0.01In~Imax范围内建成误差，见GB17883-19990.2S 0.5S交流静止式有功电度表。
目前国家标准中只规定了检测范围，并未指定具体负荷电流点。
最近正在起草国家的电能表型式评价大纲，规定大约如下：平衡负载1：Imax, In, 0.5In, 0.05In, 0.01In 0.5L和0.8C ：Imax, In, 0.5In, 0.1In, 0.02In 不平衡负载1Imax, In, 0.5In, 0.05In 0.5LImax, In, 0.5In, 0.1In实际上，在小量程时仪表的误差有可能是很大的一个值，这也是要求仪表检测时，常用量程要用到满量程的2/3左右的最好的原因。
而0.5S（0.2S）是要求每一点的相对误差都要在0.5（0.2）级，即每一点的绝对误差与这一点的测量范围的比值要达到0.5%（0.2%），而不是每一点的绝对误差与满量程的比值达到0.5%（0.2%）。
前者就是0.5S（0.2S）级，后者就是0.5（0.2）级。
如果不对，还请各位指教按GB/T 17883的注解：IEC 60185对测量范围在0.05In～1.2 In或0.05In～1.5 In或0.05In～2 In的互感器以及准确度等级为0.2S和0.5S表与所连接互感器的测量范围必须是相同的，且只有等级为0.2S和0.5S的互感器具有本标准中工作仪表的准确度要求时，仪表的测量范围才能是0.01In～1.2 In。
电流互感器规格型号及原理,电流互感器的常见故障及使用原则
电流互感器规格型号及原理| 电流互感器的常见故障及使用原则电流互感器简介：电流互感器是依据电磁感应原理将一次侧大电流转换成二次侧小电流来测量的仪器。
电流互感器是由闭合的铁心和绕组组成。
它的一次侧绕组匝数很少，串在需要测量的电流的线路中。
因此它经常有线路的全部电流流过，二次侧绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次侧回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。
电流互感器是把一次侧大电流转换成二次侧小电流来测量，二次侧不可开路。
电流互感器规格型号：第一字母：L---电流互感器；第二字母：A---穿墙式；Z---支柱式；M---母线式；D---单匝贯穿式；V---结构倒置式；J---零序；接地检测用；W---抗污秽；R---绕组裸露式；第三字母：Z---环氧树脂浇注式；C---瓷绝缘；Q---气体绝缘介质；W---与微机保护专用；第四字母：B---带保护级；C---差动保护；D---D级；Q---加强型；J---加强型ZG；第五数字：电压等级产品序号。
电流互感器原理：在发电、变电、输电、配电和用电的线路中电流大小悬殊，从几安到几万安都有。
为便于测量、保护和控制需要转换为比较统一的电流，另外线路上的电压一般都比较高如直接测量是非常危险的。
电流互感器就起到电流变换和电气隔离作用[1] 。
对于指针式的电流表，电流互感器的二次电流大多数是安培级的（如5A等）。
对于数字化仪表，采样的信号一般为毫安级（0-5V、4-20mA等）。
微型电流互感器二次电流为毫安级，主要起大互感器与采样之间的桥梁作用。
微型电流互感器也有人称之为“仪用电流互感器”。
（“仪用电流互感器”有一层含义是在实验室使用的多电流比精密电流互感器，一般用于扩大仪表量程。
）电流互感器与变压器类似也是根据电磁感应原理工作，变压器变换的是电压而电流互感器变换的是电流罢了。
电流互感器接被测电流的绕组（匝数为N1），称为一次绕组（或原边绕组、初级绕组）；接测量仪表的绕组（匝数为N2）称为二次绕组（或副边绕组、次级绕组）。
LMZ1-0.66 型电流互感器
产品型号
适用范围
该种电流互感器为穿心母线型电流互感器，供额定频率为50HZ，电压为0.66KV及以
下的交流线路中测量电流、电能及继电保护之用。
标准与认证
国家标准：GB 1208-2006
认证证书：CMC浙制03820196
结构特征
本型互感器的铁芯用冷轧取向硅钢片环形卷绕而成，二次绕阻沿环形铁芯均匀缠绕；
中间窗口供母线穿绕使用；
本型互感器外部为不饱和树脂绝缘浇注而成。
主要技术参数
准确级：0.5级
额定电压：0.66KV
额定一次电流：5-1200A
额定二次电流：5A
额定负荷：（见表1
）
允许在110%额定电流下长期运行
二次绕组对地施加工频电压3KV历时1min无击穿闪络现象。
表1：LMZ1-0.66额定负荷
使用环境条件
主要场所：户内
环境温度：-5～+40℃
环境湿度：相对湿度不大于80%；
海拔：不超过1000m
大气条件：无严重影响互感器绝缘的污秽及侵蚀性和爆炸性介质。
外形及安装尺寸。
LMK-0.66 型电流互感器
产品型号
适用范围
该种电流互感器为穿心母线型电流互感器，供额定频率为50HZ，电压为0.66KV及以
下的交流线路中测量电流、电能及继电保护之用。
标准与认证
国家标准：GB 1208-2006
认证证书：CMC浙制03820196
结构特征
本型互感器的铁芯为环形和矩形铁芯，二次绕组沿铁芯圆周均匀分布，采用ABS阻燃
塑料做为互感器的绝缘外壳；
中间窗口供母线穿绕使用；
本型互感器二次绕组均匀绕制，漏磁很小，具有性能稳定，重量轻，安装方便等优点。
主要技术参数
准确级：0.2级、0.5级、0.5S级
额定电压：0.66KV
额定一次电流：5-3000A
额定二次电流：5A
额定负荷：（见表1）
允许在110%额定电流下长期运行
二次绕组对地施加工频电压3KV历时1min无击穿闪络现象。
表1：LMK-0.66额定负荷
使用环境条件
主要场所：
户内 环境温度：-5～+40℃
环境湿度：
相对湿度不大于80%； 海拔：
不超过1000m 大气条件：
无严重影响互感器绝缘的污秽及侵蚀性和爆炸性介质。
外形及安装尺寸
外形尺寸
LMK-0.66 20型图样
LMK-0.66 30型图样
LMK-0.66 40型图样
LMK-0.66 50型图样
LMK-0.66 60型图样
LMK-0.66一次外接图样
LMK-0.66 80型图样 LMK-0.66 100型图样 LMK-0.66 120型图样。
宽频系列电流互感器
概述：本系列互感器用于额定电压10kV及以下的配电系统中,与数字式仪表和智能控制设备配套使用，提供与一次电流成比例的小电压信号，实现电流测量和保护等功能。
具有动态测量范围大、线性度好、不饱和、频带宽、抗干扰性强、体积小、功耗低、二次开路无高电压危险等特点。
技术参数：✧产品符合GB/T20840.8-2007《电子式电流互感器》要求✧产品最高电压：12Kv✧输入0～5000A✧输出：0～500mA 1A或5A✧额定频率：20~400HZ✧准确度等级：0.2S、0.2、0.5、5P10(20)✧额定绝缘水平:12/42/75 kV✧产品局部放电水平:≤20pC概述：GPCTC宽频电流互感器适用于交流电力系统35kV和10kV以下电缆线路供用电设备的电流、电能测量和微机保护。
该电流互感器具有体积小、重量轻、便于安装等特点，已在紧凑型环网开关柜、无功补偿设备等电器设备中广泛应用。
额定频率：20~400HZ电气参数：GPCT-Y宽频电流互感器GPCT-Y宽频电流互感器系列电流互感器为户内型电流互感器，适用于额定频率为20~400HZ及以下的线路。
其用途是给测量仪器、仪表或继电保护、控制装置传递信息，并使测量、保护和控制装置与高电压相隔离产品负荷GB1208-2006《电流互感器》标准结构:互感器选用环形或矩形铁心二次绕组沿铁芯均匀绕制；由不饱和树脂混合料浇筑成型。
中间窗孔可通过一次母线或缠绕软电缆工作原理:电流互感器的一次绕组串联在电力线路中，线路电流就是互感器的一次电流。
互感器的二次绕组外部皆有测量一起、仪表或继电保护、自动控制装置。
当线路电流也就是互感器的一次电流变化时，互感器的二次电流也相应的变化。
把线路电流变化的信息传递给测量一起、仪表或继电保护、自动控制装置。
型号一次电流输出电流输出VA0.2 0.2S 0.5 0.5S 1GPCT-Y 100A1A或5A5 5 7.5 7.5 10 200A 5 5 7.5 7.5 10 300A 7.5 7.5 10 12.5 12.5 400A 7.5 7.5 10 12.5 12.5 500A 10 10 12.5 12.5 20 600A 10 10 12.5 12.5 20 800A 15 15 18 18 20 1000A 17.5 17.5 20 20 25GPCT-F宽频电流互感器GPCT-F宽频电流互感器低压电流互感器主要用于户内，供额定电压为0 66kV及以下，额定频率为50Hz的交流电路中，为电流电能测量或继电保护用，产品为塑壳式电流互感器，广泛用于成套柜体中，适合任意方向安装。
电流互感器的安装选用原则
电流互感器的安装选用原则
选择电流互感器时，应考虑电动机与配电柜之间的距离，安装时应实行必要的平安措施，电流互感器的安装选用还应遵循以下6项原则。
1．一次侧额定电流
选择的电流互感器，其一次侧额定电流应为线路正常运行时负载电流的1.0～1.3倍。
2．额定电压
选择的电流互感器，其额定电压应为0.5 kV或0.66 kV。
3．精度等级
若用于测量，应选用精度等级0.5或0.2级的电流互感器；若负载电流变化较大，或正常运行时负载电流低于电流互感器一次侧额定电流30%，应选用0.5级的电流互感器。
4．匝数和变比
选择电流互感器时，可依据实际需要确定电流互感器的变比和匝数。
5．型号规格
当依据供电线路一次负荷电流确定变比后，再依据实际安装状况确定电流互感器的型号。
6．额定容量
电流互感器二次额定容量要大于实际二次负载，实际二次负载应
为25%～100%二次额定容量。
容量打算二次侧负载阻抗，负载阻抗又影响到测量或掌握的精度。
负载阻抗主要受测量仪表和继电器线圈电阻值、电抗及接线接触电阻值、二次连接导线电阻值的影响。
在实际应用中，若电动机的过载爱护装置需接至电流互感器，应将计量（掌握）装置与爱护装置分开，以免影响爱护的牢靠性。
