电流互感器的型号参数各代表什么
电流互感器型号含义
电流互感器型号代表什么意思LM2-06.05型AS12/1506/2S型AS2/1756/2S型LAZBJ-12型回答:LM2-06.05型电流互感器是“树脂浇注式电流互感器”L--电流互感器M--母线型2--设计序号06--额定电压为0.6KV05--额定电压为0.5KVAS12/150b/2S型电流互感器是“环氧树脂全封闭支柱式电流互感器” 它的国内型号为:LZZBJ9-12 150b/2SL—电流互感器Z—支柱式Z—浇注绝缘B—带保护级J—加大容量9—设计序号12—额定电压(12KV)150b—浇注体宽度为150mm2S—热稳定电流时间AS12/175b/2S型电流互感器也是“环氧树脂全封闭支柱式电流互感器” 它的国内型号为:LZZBJ9-12 175b/2S与上面的区别在于它的浇注体宽度变为175mmLAZBJ-12型电流互感器是“穿墙式全封闭电流互感器”L—电流互感器A—穿墙式Z--浇注绝缘B—带保护级J—加大容量12—额定电压(12KV)一般来说,国产电流互感器型号字母的含义如下:第一个字母:。
L--电流互感器第二(或三)个字母:A--穿墙式;M--母线型;B--支柱式;绝缘方面,C为瓷绝缘,S为塑料注射绝缘;D--单匝贯穿式;W--户外式;F--复匝式;G--改进型;Y--低压式;Z--浇注绝缘或支柱式;Q--母线型;K--塑料外壳;J--浇注绝缘或加大容量。
第四(或五)个字母:B--保护级;C--差动保护;D--D级;J--加大容量;Q--加强型。
连字符后的字母:GH--高海拔地区使用;TH--湿热地区使用。

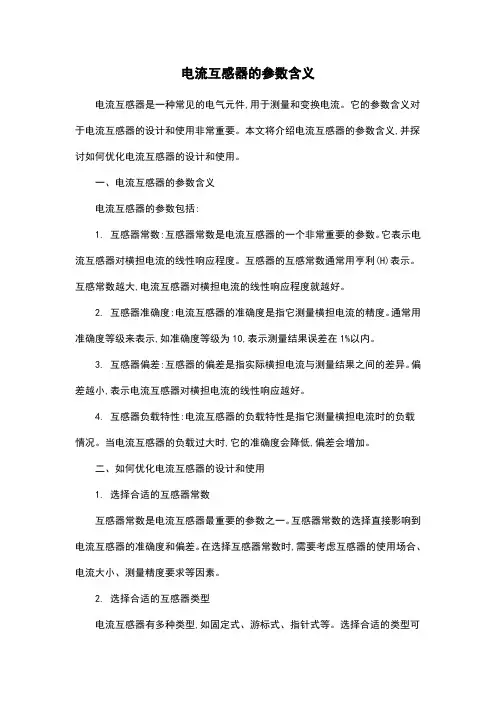

电流互感器的参数含义
电流互感器的参数含义电流互感器是一种常见的电气元件,用于测量和变换电流。
它的参数含义对于电流互感器的设计和使用非常重要。
本文将介绍电流互感器的参数含义,并探讨如何优化电流互感器的设计和使用。
一、电流互感器的参数含义电流互感器的参数包括:1. 互感器常数:互感器常数是电流互感器的一个非常重要的参数。
它表示电流互感器对横担电流的线性响应程度。
互感器的互感常数通常用亨利(H)表示。
互感常数越大,电流互感器对横担电流的线性响应程度就越好。
2. 互感器准确度:电流互感器的准确度是指它测量横担电流的精度。
通常用准确度等级来表示,如准确度等级为10,表示测量结果误差在1%以内。
3. 互感器偏差:互感器的偏差是指实际横担电流与测量结果之间的差异。
偏差越小,表示电流互感器对横担电流的线性响应越好。
4. 互感器负载特性:电流互感器的负载特性是指它测量横担电流时的负载情况。
当电流互感器的负载过大时,它的准确度会降低,偏差会增加。
二、如何优化电流互感器的设计和使用1. 选择合适的互感器常数互感器常数是电流互感器最重要的参数之一。
互感器常数的选择直接影响到电流互感器的准确度和偏差。
在选择互感器常数时,需要考虑互感器的使用场合、电流大小、测量精度要求等因素。
2. 选择合适的互感器类型电流互感器有多种类型,如固定式、游标式、指针式等。
选择合适的类型可以直接影响到电流互感器的准确度和偏差。
在选择类型时,需要考虑电流大小、测量精度要求、空间要求等因素。
3. 优化电流互感器的内部结构电流互感器的内部结构对于它的准确度和偏差有很大的影响。
优化内部结构可以直接影响到电流互感器的准确度和偏差。
在优化内部结构时,需要考虑互感器的材料、尺寸、形状等因素。
4. 合理选择负载电流互感器的负载特性对于它的准确度和偏差也有很大的影响。
合理选择负载可以直接影响到电流互感器的准确度和偏差。
在选择负载时,需要考虑电流互感器的准确度等级、准确度要求、空间要求等因素。
电流互感器型号0.5_10p 和0.5_D级的意义
English | VIP邮箱 站点地图 | 联系我们
首页 | 新闻与动态 | 产品与应用 | 支持中心 | 电子商务 | 用户园地 | 关于我们
合作伙伴
技术论坛
技术探讨
自动化系统
驱动技术
数控统讨论区
综合信息
版主驻留
技术委员会
注:对于额定二次电流为5A,额定负荷为10VA或5VA的互感器,根据互 感器的某些实际使用情况,其下限负荷允许为3.75VA.
3.2 准确度要求
3.2.1 准确限值系数标准值
标准值为:5,10,15,20,30.
3.2.2 准确级
3.2.2.1 准确级的标称
保护用电流互感器的准确级,以该准确级在额定准确限值一次电流下所规定 的最大允许复合误差百分数标称,其后标以字母"P"(表示保护).
论坛汇总论坛公告用户指南用户荣...论坛公告用户指南用户荣...
论坛公告
用户指南
用户荣誉榜
在线用户列表
热门帖子
最高收藏帖
找答案
马上登录
我的支持中心 new
作者
主题 返回主题列表
自信
侠圣
经验值: 1436
发帖数: 640
金 币: 16
所发精华帖
主题:电流互感器型号0.5/10p 和0.5/D级的意义
电流互感器的准确级次及级次组合;
电流互感器各级的额定容量;
测量级的仪表保安系数;
保护级的额定准确限值系数。
中华人民共和国国家标准
UDC 621.314.224
电 流 互 感 器 GB 1208—87
电流互感器型号及主要参数
电流互感器型号及主要参数1.HSCT系列电流互感器-额定电流:5A、10A、20A、30A等-出口信号:4~20mA、0~5V、0~10V等(可定制)-频率范围:50Hz/60Hz-额定负载:10VA~100VA-分度精度:0.2、0.5-额定短时热电电流:30~60倍额定电流-绝缘电压:3kV~6kV-结构形式:直插式、组合式、分体式等2.LPCT系列电流互感器-额定电流:100A、200A、400A、600A等-出口信号:0~5V、4~20mA等(可定制)-工作电压:600VAC-频率范围:50Hz/60Hz-额定负载:0.5VA~10VA-分度精度:0.2、0.5-载流元件材料:硅钢片-环境温度:-10℃~+60℃3.TQ系列电流互感器-额定电流:50A、100A、200A、400A等-出口信号:0~1A、0~5A等(可定制)-频率范围:50Hz/60Hz-额定负载:1.5VA~10VA-分度精度:0.2、0.5、1.0-静态误差:±0.1%~±2.5%-绝缘电压:2.5kV~6kV4.SCT系列电流互感器-额定电流:50A、100A、200A、400A等-出口信号:0~5A、0~20mA等(可定制)-频率范围:50Hz/60Hz-额定负载:1.25VA~20VA-分度精度:0.2、0.5、1.0-额定短路电流:80倍额定电流-静态误差:±0.2%~±3%-绝缘电压:3kV~6kV-安装方式:直插式、分体式等以上仅是几个常见的电流互感器型号及其主要参数,实际市场上还有很多其他型号和规格的电流互感器可供选择。
在选择合适的电流互感器时,需要根据具体的应用场景和要求,综合考虑其额定电流、出口信号、频率范围、额定负载、分度精度、耐压等参数。
电流互感器上的铭牌都代表了什么
电流互感器上的铭牌都代表了什么电流互感器(CT)是一种用于测量电路中电流的传感器,通常用于发电厂、变电站和工厂等工业应用中。
电流互感器上的铭牌是一种非常重要的标识,它包含了一些关键信息,有助于用户正确操作和使用设备。
本文将详细介绍电流互感器上的铭牌代表的含义。
1.型号和规格电流互感器的型号和规格通常可以在铭牌上找到。
型号和规格的信息可以帮助用户了解设备的参数和性能,以便正确地安装和使用设备。
规格信息通常包括电压等级、额定电流、频率、准确度等。
在操作和维护设备时,了解这些信息非常重要。
2.制造商和出厂日期电流互感器的铭牌上通常还包括制造商的名称和地址,这对于维护和维修设备非常有用。
出厂日期是指该设备的生产日期,也可以在铭牌上找到。
了解这些信息可以帮助用户估计设备的使用寿命,以及设备是否需要更换或维修。
3.测试标记电流互感器在生产过程中需要经过严格的测试依据相关标准的标准进行校验,测试标记也是铭牌上不可缺少的一部分。
测试标记可以是CE标记、UL标记等,也可以是其他测试标记,标记上的测试结果可以帮助用户了解设备的质量和可靠性。
4.保险标记电流互感器如果在使用中没有得到正确的保护,就可能会受到损坏。
为了保护设备和确保安全,保险是必要的。
一些电流互感器上会标注保险类别和额定电流等信息。
在选择和更换保险时,了解这些信息是非常有用的。
5.安全警告电流互感器的使用非常危险,因此在其铭牌上通常会有一些安全警告信息。
这些信息可以帮助用户避免和减少电击伤害的发生,包括警告用户不要将设备置于潮湿和高温环境中,禁止离子风冲洗等。
总结电流互感器是非常重要的电力测量和控制设备,铭牌上的信息可以帮助用户了解设备的型号、规格和性能,以便正确地安装、使用和维护设备。
它也可以帮助用户了解设备的保险和安全信息,以确保设备的可靠性和安全性。
因此,理解电流互感器铭牌上的信息是非常重要的。
10kV电流互感器型号含义
电流互感器型号代表什么意思LM2-06.05型AS12/1506/2S型AS2/1756/2S型LAZBJ-12型回答:LM2-06.05型电流互感器是“树脂浇注式电流互感器”L--电流互感器M--母线型2--设计序号06--额定电压为0.6KV05--额定电压为0.5KVAS12/150b/2S型电流互感器是“环氧树脂全封闭支柱式电流互感器”它的国内型号为:LZZBJ9-12 150b/2SL—电流互感器Z—支柱式Z—浇注绝缘B—带保护级J—加大容量9—设计序号12—额定电压(12KV)150b—浇注体宽度为150mm2S—热稳定电流时间AS12/175b/2S型电流互感器也是“环氧树脂全封闭支柱式电流互感器”它的国内型号为:LZZBJ9-12 175b/2S与上面的区别在于它的浇注体宽度变为175mmLAZBJ-12型电流互感器是“穿墙式全封闭电流互感器”L—电流互感器A—穿墙式Z--浇注绝缘B—带保护级J—加大容量12—额定电压(12KV)一般来说,国产电流互感器型号字母的含义如下:第一个字母:。
L--电流互感器第二(或三)个字母:A--穿墙式;M--母线型;B--支柱式;绝缘方面,C为瓷绝缘,S为塑料注射绝缘;D--单匝贯穿式;W--户外式;F--复匝式;G--改进型;Y--低压式;Z--浇注绝缘或支柱式;Q--母线型;K--塑料外壳;J--浇注绝缘或加大容量。
第四(或五)个字母:B--保护级;C--差动保护;D--D级;J--加大容量;Q--加强型。
连字符后的字母:GH--高海拔地区使用;TH--湿热地区使用。
一、人生,没有真正的绝境,无论你遭受多少的艰辛,或经历多少的苦难,只要心中还怀着一粒信念的种子,总有一天,你就能走出困境,让生命,重新开花结果。
二、这世界,没有劈不开的柴,只有不够快的斧;没有做不到的事,只有想不到的人。
一生中,只要你真心想干,总会找到办法,你若不想干,遍地都是理由。
电流互感器功能参数
电流互感器型号及主要参数一、电流互感器型号:第一字母:L—电流互感器第二字母:A—穿墙式;Z—支柱式;M—母线式;D—单匝贯穿式;V —结构倒置式;J—零序接地检测用;W—抗污秽;R—绕组裸露式第三字母:Z—环氧树脂浇注式;C—瓷绝缘;Q—气体绝缘介质;W —与微机保护专用第四数字:B—带保护级;C—差动保护;D—D级;Q—加强型;J—加强型ZG第五数字:电压等级产品序号二、主要技术术要求2.1 额定容量:额定二次电流通过二次额定负荷时所消耗的视在功率。
额定容量可以用视在功率V.A表示,也可以用二次额定负荷阻抗Ω表示。
2.2 一次额定电流:允许通过电流互感器一次绕组的用电负荷电流。
用于电力系统的电流互感器一次额定电流为5~25000A,用于试验设备的精密电流互感器为 0.1~50000A。
电流互感器可在一次额定电流下长期运行,负荷电流超过额定电流值时叫做过负荷,电流互感器长期过负荷运行,会烧坏绕组或减少使用寿命。
2.3 二次额定电流:允许通过电流互感器二次绕组的一次感应电流。
2.4 额定电流比(变比):一次额定电流与二次额定电流之比。
2.5 额定电压:一次绕组长期对地能够承受的最大电压(有效值以kV 为单位),应不低于所接线路的额定相电压。
电流互感器的额定电压分为0.5,3,6,10,35,110,220,330,500kV等几种电压等级。
2.6 10%倍数:在指定的二次负荷和任意功率因数下,电流互感器的电流误差为-10%时,一次电流对其额定值的倍数。
10%倍数是与继电保护有关的技术指标。
2.7 准确度等级:表示互感器本身误差(比差和角差)的等级。
目前电流互感器的准确度等级分为0.001~1多种级别,与原来相比准确度提高很大。
用于发电厂、变电站、用电单位配电控制盘上的电气仪表一般采用0.5级或0.2级;用于设备、线路的继电保护一般不低于1级;用于电能计量时,视被测负荷容量或用电量多少依据规程要求来选择(见第一讲)。
电流互感器参数讲解
电流互感器参数讲解电流互感器是一种常用的电力测量设备,用于测量交流电路中的电流。
它通过将被测电流的一部分引入互感器中,再利用互感效应将电流转换为与之成正比的输出信号。
本文将对电流互感器的参数进行讲解,包括一次侧和二次侧的参数以及其重要性。
一、一次侧参数1. 额定电流(Primary Current Rating):电流互感器的额定电流是指在额定条件下,一次绕组所能承受的最大电流。
通常用单位安培(A)表示。
2. 额定频率(Rated Frequency):电流互感器的额定频率是指在额定条件下,互感器所能正常工作的频率范围。
通常为50Hz或60Hz。
3. 额定绝缘水平(Rated Insulation Level):电流互感器的额定绝缘水平是指互感器绕组和绝缘材料所能承受的最大电压。
通常用单位伏特(V)表示。
二、二次侧参数1. 额定二次电流(Secondary Current Rating):电流互感器的额定二次电流是指在额定条件下,二次绕组所能输出的电流。
通常用单位安培(A)表示。
2. 额定负荷功率(Rated Load Power):电流互感器的额定负荷功率是指互感器在额定二次电流下所能承受的最大负荷功率。
通常用单位瓦特(W)表示。
3. 二次绕组接线方式(Secondary Winding Connection):电流互感器的二次绕组接线方式有两种,一种是星形连接,另一种是三角形连接。
不同的接线方式适用于不同的电力系统。
三、参数的重要性电流互感器的参数对其性能和使用效果具有重要影响。
首先,额定电流和额定频率决定了互感器的工作范围,超过额定值将导致互感器失效。
其次,额定绝缘水平决定了互感器的绝缘能力,对保证互感器的安全可靠运行至关重要。
再次,额定二次电流和额定负荷功率决定了互感器的输出能力,直接影响到测量结果的准确性。
最后,二次绕组接线方式的选择将影响到互感器的使用场景和安装方式。
电流互感器的参数是设计、选择和使用互感器时必须考虑的重要因素。
电流互感器型号及主要参数
电流互感器型号及主要参数Company Document number:WUUT-WUUY-WBBGB-BWYTT-1982GT电流互感器的型号由字母符号及数字组成,通常表示电流互感器绕组类型、绝缘种类、使用场所及电压等级等。
字母符号含义如下:第一位字母:L——电流互感器。
第二位字母:M——母线式(穿心式);Q——线圈式;Y——低压式;D——单匝式;F——多匝式;A——穿墙式;R——装入式;C——瓷箱式。
第三位字母:K——塑料外壳式;Z——浇注式;W——户外式;G——改进型;C——瓷绝缘;P——中频。
第四位字母:B——过流保护;D——差动保护;J——接地保护或加大容量;S——速饱和;Q——加强型。
字母后面的数字一般表示使用电压等级。
例如:LMK-型,表示使用于额定电压500V及以下电路,塑料外壳的穿心式S级电流互感器。
LA-10型,表示使用于额定电压10k V电路的穿墙式电流互感器。
?电流互感器型号及主要参数一、电流互感器型号:第一字母:L—电流互感器第二字母:A—穿墙式;Z—支柱式;M—母线式;D—单匝贯穿式;V—结构倒置式;J—零序接地检测用;W—抗污秽;R—绕组裸露式第三字母:Z—环氧树脂浇注式;C—瓷绝缘;Q—气体绝缘介质;W—与微机保护专用第四数字:B—带保护级;C—差动保护;D—D级;Q—加强型;J—加强型ZG第五数字:电压等级产品序号二、主要技术术要求额定容量:额定二次电流通过二次额定负荷时所消耗的视在功率。
额定容量可以用视在功率表示,也可以用二次额定负荷阻抗Ω表示。
一次额定电流:允许通过电流互感器一次绕组的用电负荷电流。
用于电力系统的电流互感器一次额定电流为5~25000A,用于试验设备的精密电流互感器为~50000A。
电流互感器可在一次额定电流下长期运行,负荷电流超过额定电流值时叫做过负荷,电流互感器长期过负荷运行,会烧坏绕组或减少使用寿命。
二次额定电流:允许通过电流互感器二次绕组的一次感应电流。
电流互感器型号含义
电流互感器型号含义电流互感器也被称为CT,是电力系统中的一种重要设备,用于测量电流大小。
而准确的电流测量是电力系统中最基本的部分,因此电流互感器在电力系统中扮演着至关重要的角色。
电流互感器的型号包含了很多信息,下面就来详细分析一下电流互感器型号的含义。
第一部分:电流互感器型号的基本构成电流互感器的型号通常由一个英文字母和一串数字组成,以B0X-XXXXX为例,其中B表示电流互感器的种类,0表示电流互感器的精度等级,X表示系列号,XXXXX是电流互感器的基本参数或者是生产厂家内部编码。
这个型号中每个部分的具体含义如下:第二部分:电流互感器型号的各部分含义详解1、型号中的 BB表示电流互感器的种类。
在电力系统中,常见的电流互感器有棒式电流互感器、环形电流互感器等多种。
B的不同取值代表不同的互感器类型。
例如,常用的B0型互感器是指棒式电流互感器,而B1型互感器则是指环形电流互感器。
2、型号中的 0型号中的数字0表示电流互感器的精度等级。
电流互感器的精度等级通常有0.1、0.2、0.5、1等多个等级,数字0代表电流互感器的最高精度等级,其精度可达到0.1级。
而数字1、2、5则分别表示电流互感器的精度等级为0.2级、0.5级和1级。
电流互感器的精度等级越高,其测量的电流数值就越精确。
3、型号中的 XX表示电流互感器的系列号,一般用数字表示。
同一种电流互感器的不同型号之间,通常存在着若干个系列号。
不同的系列号代表着不同的设计方案,可以满足不同的电力系统需求。
4、型号中的 XXXXX这个部分是电流互感器的基本参数或生产厂家的内部编码。
这几位数字通常包含了电流互感器的额定电流值、额定频率、绝缘水平等基本参数。
此外,这部分数字也可以用于表示电流互感器的生产厂家、生产日期等其他相关信息。
第三部分:不同型号电流互感器的应用不同型号的电流互感器有着不同的应用场景。
例如,B型互感器主要被用于测量高压电网中的电流值,而C型互感器则适用于测量低压电网中的电流值。
低压电流互感器型号参数
低压电流互感器型号参数主要包括以下几个方面:
1.额定电流比:指互感器所能测量最大电流与初级额定电流的比值,通常有
100A/5A、500A/5A、2000A/5A等规格。
2.额定电压:指互感器所适用的额定工作电压,通常有380V、400V、660V等
规格。
3.准确级:指互感器在额定负荷和规定频率下所给出的电流值准确程度,通常
有0.5级、1级、2级、5级等规格。
4.额定负荷:指互感器允许接入的二次负荷,以VA或W表示。
5.保护级数:指互感器的保护等级,通常有P级、S级、M级等规格,用于不
同的保护要求。
6.安装方式:指互感器的安装方式,通常有面板式、导轨式、嵌入式等规格。
7.其他参数:根据不同的使用环境和要求,可能还有其他相关参数,如温度范
围、湿度范围、防爆等级等。
需要注意的是,不同的型号和参数的互感器会有不同的应用场景和要求,选择合适的型号和参数对于保证电气系统的安全和稳定性至关重要。
同时,也需要注意正确安装和使用互感器,避免出现误差和安全问题。
电流互感器参数(精)
PT 型号含义说明第 1位:J — PT第 2位:D —单相; S —三相; C —串级; W —五铁芯柱第 3位:G —干式; J —油浸; C —瓷绝缘; Z —浇注绝缘; R —电容式; S —三相第 4位:W —五铁芯柱; B —带补偿角差绕组;连字符号后面:GH —高海拔; TH —湿热区第 1位:L — CT第 2或 3位:A —穿墙式; M —母线型; B —支柱式; C —瓷绝缘; S —塑料注射绝缘;D —单匝贯穿式; W —户外式; F —复匝式; G —改进型; Y —低压式; Z —浇注绝缘式支柱式; Q —母线型; K —塑料外壳; J —浇注绝缘或加大容量第 4或 5位:B —保护级; C —差动保护; D — D 级; J —加大容量; Q —加强型LZZBJ9-10A3GL 电流互感器 Current transformerZ 支柱式 Post typeZ 浇注式 Casting typeB 带保护级 Wity protective classJ 加强型 Reinforced type9 设计序号 Design Number10 额定电压(kV Highest voltage for equipment(kV A3G 结构代号 Structure code LFZ-10QL 电流互感器 Current transformerF 复匝式Z 浇注式 Casting type10 额定电压(kV Highest voltage for equipment(kV Q 结构代号 Structure code LZZ-10L 电流互感器 Current transformerZ 支柱式 Post typeZ 浇注式 Casting type10 额定电压(kV Highest voltage for equipment(kVLMZB7-10GYW1L 电流互感器 Current transformerM 母线式 Busbar typeZ 浇注式 Casting typeB 带保护级 Wity protective class7 设计序号 Design Number10 额定电压(kV Highest voltage for equipment(kV GYW1 高原污秽 Plateau DirtyLDZB6-10Q 来源 :L 电流互感器 Current transformerD 单匝式Z 浇注式 Casting typeB 带保护级 Wity protective class6 设计序号 Design Number10 额定电压(kV Highest voltage for equipment(kV Q 结构代号 Structure code LDJ2-10L 电流互感器 Current transformerD 带触头盒J 加强型 Reinforced type6 设计序号 Design Number10 额定电压(kV Highest voltage for equipment(kVLZZJ-10L 电流互感器 Current transformerZ 支柱式 Post typeZ 浇注式 Casting typeJ 加强型 Reinforced type10 额定电压(kV Highest voltage for equipment(kV LFSQ-10QL 电流互感器 Current transformerF 封闭式 Hermetical typeS 手车式 Handcart typeQ 加强型 Reinforced type10 额定电压(kV Highest voltage for equipment(kV Q 结构代号 Structure codeLCZ-35QL 电流互感器 Current transformerC 手车式 Handcart type 请登陆 :输配电设备网浏览更多信息 Z 浇注式 Casting type35 额定电压(kV Highest voltage for equipment(kV Q 结构代号 Structure codeJDZ(X-3,6,10J 电压互感器 Voltage transformerD 单相 Single phaseZ 浇注式 Casting typeX 带剩余电压绕组 With residual voltage winding3,6,10 电压等级(kV Voltage class(kVJDZ(X10-3,6,10J 电压互感器 Voltage transformerD 单相 Single phaseZ 浇注式 Casting typeX 带剩余电压绕组 With residual voltage winding10 设计序号 Design Number3,6,10 电压等级(kV Voltage class(kVJDZF7-10GYW1J 电压互感器 Voltage transformerD 单相 Single phaseZ 浇注式 Casting typeF 带剩余电压绕组 With residual voltage winding7 设计序号 Design Number10 电压等级(kV Voltage class(kVGYW1 高原污秽 Plateau DirtyLM2-06.05型电流互感器是“ 树脂浇注式电流互感器”L--电流互感器M--母线型2--设计序号06--额定电压为 0.6KV05--额定电压为 0.5KVAS12/150b/2S型电流互感器是“ 环氧树脂全封闭支柱式电流互感器” 它的国内型号为:LZZBJ9-12150b/2SL —电流互感器Z —支柱式Z —浇注绝缘B—带保护级 J—加大容量 9—设计序号 12—额定电压(12KV) 150b—浇注体宽度为 150mm 2S—热稳定电流时间 AS12/175b/2S 型电流互感器也是“环氧树脂全封闭支柱式电流互感器” 它的国内型号为:LZZBJ9-12175b/2S 与上面的区别在于它的浇注体宽度变为 175mm LAZBJ-12 型电流互感器是“穿墙式全封闭电流互感器” L—电流互感器 A—穿墙式 Z--浇注绝缘 B—带保护级 J—加大容量 12—额定电压(12KV)一般来说,国产电流互感器型号字母的含义如下:第一个字母:L--电流互感器第二(或三)个字母:A--穿墙式;M--母线型;B--支柱式;绝缘方面, C 为瓷绝缘,S 为塑料注射绝缘;D--单匝贯穿式;W--户外式;F--复匝式;G--改进型;Y--低压式;Z--浇注绝缘或支柱式;Q--母线型;K--塑料外壳;J--浇注绝缘或加大容量。
电流互感器的参数含义
电流互感器的参数含义
电流互感器是一种用于测量电流的传感器,其主要功能是将输入电压转换为输出电流,并且可以多次测量并校准输出电流。
电流互感器的参数含义包括互感器的铁芯大小、磁通密度、绕组匝数和电流互感器的准确度等。
互感器的铁芯大小是电流互感器的重要参数之一。
铁芯大小决定了电流互感器的磁通密度,即磁通通过铁芯的面积。
磁通密度越高,电流互感器的准确度就越高,但互感器也就越大,使用成本也越高。
一般来说,互感器的铁芯大小可以分为小磁通密度和大磁通密度两种。
绕组匝数是电流互感器的另一个重要参数。
绕组匝数越多,电流互感器的准确度就越好,但互感器也就越大,使用成本也越高。
一般来说,电流互感器的绕组匝数可以分为单匝、双匝和多匝几种。
电流互感器的准确度是电流互感器的另一个重要参数。
准确度越高,电流互感器的测量精度就越高,但使用成本也越高。
一般来说,电流互感器的准确度可以分为1级、2级和3级等几种。
除了参数含义外,电流互感器还有其他一些重要的特性。
例如,电流互感器可以在不同负载条件下工作,可以在较小的电流下工作,并且可以承受高温和高压等环境条件。
此外,电流互感器还可以进行多次测量和校准,以提高测量精度和可靠性。
电流互感器的参数含义非常重要,直接影响着电流互感器的准确度和性能。
了解电流互感器的参数含义,可以帮助工程师进行正确的设计和使用,提高电流互感器的测量精度和可靠性。
lrb-100电流互感器参数
LRB-100型电流互感器是一种贯穿式、可带保护绕组的设备,适用于多种环境条件。
以下是关于LRB-100型电流互感器的参数和特点:
1. 产品型号含义:LRB表示贯穿式、可带保护绕组的电流互感器,其中L代表电流互感器,R代表贯穿式或装入式,B表示带有保护绕组。
2. 使用环境:该互感器适合户内户外使用,环境温度范围为-50℃至+50℃。
3. 额定电流:互感器的额定电流范围为50至12000A,额定二次电流为5A或1A。
4. 技术特点:互感器拥有优异的密封性能,能够适应不同的使用环境。
同时,它具备雄厚的技术力量,可以根据具体要求设计制作各种二次绕组。
5. 安装方式:LR及LRB型电流互感器主要安装在变压器的套管上,也可以安装在油箱断路器和其他电气设备的贯穿绝缘子上。
综上所述,LRB-100型电流互感器是一种高性能、适应性强的电流互感器,能够在不同的环境和条件下稳定工作,提供准确的电流测量和保护功能。
在选购和使用此类互感器时,应确保其参数符合实际应用需求,并遵循相应的安装和使用规范。
电流互感器参数含义说明
电流互感器参数含义说明一、电流互感器型号:第一字母:L—电流互感器第二字母:A—穿墙式;Z—支柱式;M—母线式;D—单匝贯穿式;V—结构倒置式;J—零序接地检测用;W—抗污秽;R—绕组裸露式第三字母:Z—环氧树脂浇注式;C—瓷绝缘;Q—气体绝缘介质;W—与微机保护专用第四字母:B—带保护级;C—差动保护;D—D级;Q—加强型;J—加强型ZG第五数字:电压等级产品序号二、主要技术要求2.1 额定容量:额定二次电流通过二次额定负荷时所消耗的视在功率。
额定容量可以用视在功率V.A表示,也可以用二次额定负荷阻抗Ω表示。
2.2 一次额定电流:允许通过电流互感器一次绕组的用电负荷电流。
用于电力系统的电流互感器一次额定电流为5~25000A,用于试验设备的精密电流互感器为 0.1~50000A。
电流互感器可在一次额定电流下长期运行,负荷电流超过额定电流值时叫做过负荷,电流互感器长期过负荷运行,会烧坏绕组或减少使用寿命。
2.3 二次额定电流:允许通过电流互感器二次绕组的一次感应电流。
2.4 额定电流比(变比):一次额定电流与二次额定电流之比。
2.5 额定电压:一次绕组长期对地能够承受的最大电压(有效值以kV为单位),应不低于所接线路的额定相电压。
电流互感器的额定电压分为0.5,3,6,10,35,110,220,330,500kV等几种电压等级。
2.6 10%倍数:在指定的二次负荷和任意功率因数下,电流互感器的电流误差为-10%时,一次电流对其额定值的倍数。
10%倍数是与继电保护有关的技术指标。
2.7 准确度等级:表示互感器本身误差(比差和角差)的等级。
电流互感器的准确度等级分为0.001~1多种级别,与原来相比准确度提高很大。
用于发电厂、变电站、用电单位配电控制盘上的电气仪表一般采用0.5级或0.2级;用于设备、线路的继电保护一般不低于1级;用于电能计量时,视被测负荷容量或用电量多少依据规程要求来选择(见第一讲)。
电流互感器的型号参数各代表什么
电流互感器的型号参数各代表什么悬赏分:10 - 离问题结束还有14 天23 小时LZZBJ9-10A2 600/5 0.2S/0.5/10P20 15/15/15VA请问以下参数各代表什么一LZZBJ9-10A2L电流互感器CurrenttransformerZ支柱式PosttypeZ浇注式CastingtypeB带保护级WityprotectiveclassJ加强型Reinforcedtype9设计序号DesignNumber10额定电压(kV)Highestvoltageforequipment(kV)A2结构代号Structurecode二600/5电流倍数比率三0.2S/0.5/10P20精度是0.2级10P20,后面的20就是准确限值系数。
10P20表示当一次电流是额定一次电流的20倍时,该绕组的复合误差≤±10%。
准确限值系数的意义就是在保证误差在±10%范围内时,一次电流不能超过额定电流的倍数.电压互感器中的根号3参数代表什么线电压是相电压的根号3倍5.1 额定一次电流标准值5.1.1 单电流比互感器额定一次电流的标准值为:10A,12.5A,15A,20A,25A,30A,40A,50A,60A,75A以及它们十进位倍数或小数,有下标线的是优先值(10A、15A、20A、30A、50A、75A)。
5.1.2 多电流比互感器额定一电流的最小值,采用5.1.1项所列的标准值。
5.2 额定二次电流标准值额定二次电流的标准值为1和5A。
注:对于角接的电流互感器来说,这些额定值除以√3亦是标准值。
选自《电流互感器》(GB1208-2006)要根据一次电流的大小选择电流互感器,一般要有30%的余量。
电流互感器选型首先电压等级与之一致。
第二,与负荷相对应,一般一次侧为额定负荷电流的1.3~1.5倍。
第三,精度的选择。
用于计费的一般精度选择高一些,如0.2级0.5级。
用于保护和指示的相对低一些,如3级。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电流互感器的型号参数各代表什么
悬赏分:10 - 离问题结束还有14 天23 小时
LZZBJ9-10A2 600/5 0.2S/0.5/10P20 15/15/15VA
请问以下参数各代表什么
一LZZBJ9-10A2
L电流互感器Currenttransformer
Z支柱式Posttype
Z浇注式Castingtype
B带保护级Wityprotectiveclass
J加强型Reinforcedtype
9设计序号DesignNumber
10额定电压(kV)Highestvoltageforequipment(kV)
A2结构代号Structurecode
二600/5
电流倍数比率
三0.2S/0.5/10P20
精度是0.2级
10P20,后面的20就是准确限值系数。
10P20表示当一次电流是额定一次电流的20倍时,该绕组的复合误差≤±10%。
准确限值系数的意义就是在保证误差在±10%范围内时,一次电流不能超过额定电流的倍数.
电压互感器中的根号3参数代表什么线电压是相电压的根号3倍
5.1 额定一次电流标准值
5.1.1 单电流比互感器
额定一次电流的标准值为:10A,12.5A,15A,20A,25A,30A,40A,50A,60A,75A以及它们十进位倍数或小数,有下标线的是优先值(10A、15A、20A、30A、50A、75A)。
5.1.2 多电流比互感器
额定一电流的最小值,采用5.1.1项所列的标准值。
5.2 额定二次电流标准值
额定二次电流的标准值为1和5A。
注:对于角接的电流互感器来说,这些额定值除以√3亦是标准值。
选自《电流互感器》(GB1208-2006)
要根据一次电流的大小选择电流互感器,一般要有30%的余量。
电流互感器选型首先电压等级与之一致。
第二,与负荷相对应,一般一次侧为额定负荷电流
的1.3~1.5倍。
第三,精度的选择。
用于计费的一般精度选择高一些,如0.2级0.5级。
用于保护和指示的相对低一些,如3级。
第四,型号的选择,不同的出线方式,不同的安装位置型号选择是不一样的,如电缆,母线等。
按安装方式分贯穿式电流互感器。
用来穿过屏板或墙壁的电流互感器。
支柱式电流互感器。
安装在平面或支柱上,兼做一次电路导体支柱用的电流互感器。
套管式电流互感器。
没有一次导体和一次绝缘,直接套装在绝缘的套管上的一种电流互感器。
母线式电流互感器。
没有一次导体但有一次绝缘,直接套装在母线上使用的一种电流互感器。
按用途分测量用电流互感器(或电流互感器的测量绕组。
在正常工作电流范围内,向测量、计量等装置提供电网的电流信息。
保护用电流互感器(或电流互感器的保护绕组。
在电网故障状态下,向继电保护等装置提供电网故障电流信息。
按绝缘介质分干式电流互感器。
由普通绝缘材料经浸漆处理作为绝缘。
浇注式电流互感器。
用环氧树脂或其他树脂混合材料浇注成型的电流互感器。
油浸式电流互感器。
由绝缘纸和绝缘油作为绝缘,一般为户外型。
目前我国在各种电压等级均为常用。
气体绝缘电流互感器。
主绝缘由气体构成。
按电流变换原理分电磁式电流互感器。
根据电磁感应原理实现电流变换的电流互感器。
光电式电流互感器。
通过光电变换原理以实现电流变换的电流互感器,目前还在研制中。
