实验十测定电源的电动势和内阻(解析版)1.实验原理(1)如图甲所示,改变R的阻值,从电压表和电流表中读出几组I、U值,利用闭合电路的欧姆定律求出几组E、r值,最后分别算出它们的平均值。

甲乙(2)用图象法来处理数据,在坐标纸上以I为横坐标、U为纵坐标,用测出的几组I、U值画出U-I图象,如图乙所示,直线跟纵轴的交点的纵坐标表示电源电动势E的值,图线的斜率的绝对值即内阻r的值。

2.实验器材电池、电压表、电流表、滑动变阻器、开关、导线、坐标纸和刻度尺。

3.实验步骤(1)电流表用0.6 A量程,电压表用3 V量程,按实验原理图连接好电路。

(2)把滑动变阻器的滑片移动到使接入电路的阻值最大的一端。

(3)闭合开关,调节滑动变阻器,使电流表有明显示数并记录一组数据(I1,U1)。

用同样方法测量出六组I、U 的值,并填入表格中。

(4)断开开关,拆除电路,整理好器材。

4.数据处理(1)公式法:联立六组对应的U、I数据,满足关系式U1=E-I1r、U2=E-I2r、U3=E-I3r、…,让第1式和第4式联立方程,第2式和第5式联立方程,第3式和第6式联立方程,这样解得三组E、r值,取其平均值作为电池的电动势E和内阻r。

(2)图象法:在坐标纸上以路端电压U为纵轴、干路电流I为横轴建立U-I坐标系,在坐标平面内描出各组(I,U)值所对应的点,然后尽量多地通过这些点作一条直线,不在直线上的点大致均匀分布在直线两侧,如图所示。

①图线与纵轴交点为E 。

②图线与横轴交点为I 短=Er 。

③图线的斜率的绝对值表示r=|ΔUΔI |。

5.误差分析(1)偶然误差①由于读数不准和电表接线不良引起的误差。

②用图象法求E 和r 时,由于作图不准确造成的误差。

③测量过程中通电时间过长或电流过大,都会引起E 、r 变化。

(2)系统误差由电压表和电流表内阻影响而导致的误差。

①若采用如图甲所示的电路,在理论上E=U+(I V +I A )r ,其中电压表示数U 是准确的电源两端电压。

2022物理实验抢分练十测定电源的电动势和内阻含解析

2022物理实验抢分练十测定电源的电动势和内阻含解析

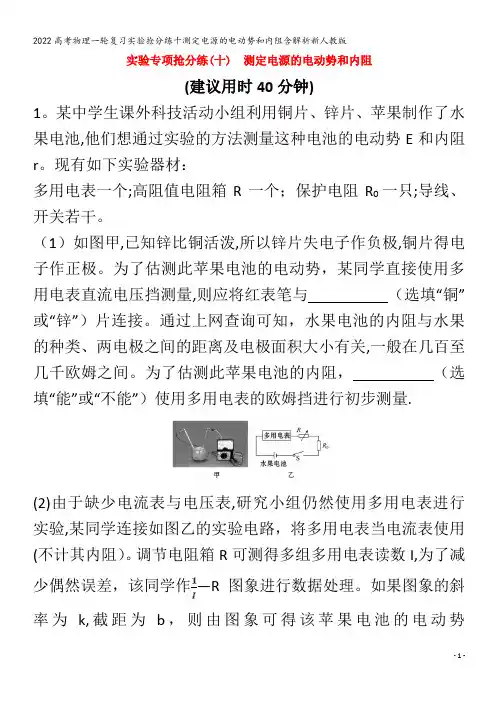

实验专项抢分练(十) 测定电源的电动势和内阻(建议用时40分钟)1。

某中学生课外科技活动小组利用铜片、锌片、苹果制作了水果电池,他们想通过实验的方法测量这种电池的电动势E和内阻r。

现有如下实验器材:多用电表一个;高阻值电阻箱R一个;保护电阻R0一只;导线、开关若干。

(1)如图甲,已知锌比铜活泼,所以锌片失电子作负极,铜片得电子作正极。

为了估测此苹果电池的电动势,某同学直接使用多用电表直流电压挡测量,则应将红表笔与(选填“铜”或“锌”)片连接。

通过上网查询可知,水果电池的内阻与水果的种类、两电极之间的距离及电极面积大小有关,一般在几百至几千欧姆之间。

为了估测此苹果电池的内阻,(选填“能”或“不能”)使用多用电表的欧姆挡进行初步测量.(2)由于缺少电流表与电压表,研究小组仍然使用多用电表进行实验,某同学连接如图乙的实验电路,将多用电表当电流表使用(不计其内阻)。

调节电阻箱R可测得多组多用电表读数I,为了减少偶然误差,该同学作—R图象进行数据处理。

如果图象的斜率为k,截距为b,则由图象可得该苹果电池的电动势E=,内阻r=。

(用k,b和R0表示)【解析】(1)红表笔应与铜片连接,根据多用电表测电阻的原理和使用规则可知不能测量苹果电池的内阻.(2)由闭合电路欧姆定律可知I=,则=R++;结合—R图象,有k=,b=+;解得E=,r=-R0.答案:(1)铜不能(2)—R02. (2021·济南模拟)无线话筒所用的电池电动势E约为9 V,内阻r约为40 Ω,最大输出电流为100 mA。

为测定这个电池的电动势和内阻,某同学利用图甲的电路进行实验。

图中电压表为理想电表,R为电阻箱(阻值范围为0~999.9 Ω),R0为定值电阻。

(1)图甲中接入R0的目的是防止电阻箱的阻值调得过小时,通过电源的电流大于其承受范围,起保护电路的作用。

实验室备有的定值电阻R0的规格有以下几种,则本实验应选用。

A.10 ΩB。

50 ΩC.1 500 ΩD。

专题54 测量电源的电动势和内电阻(解析版)

专题54 测量电源的电动势和内电阻(解析版)

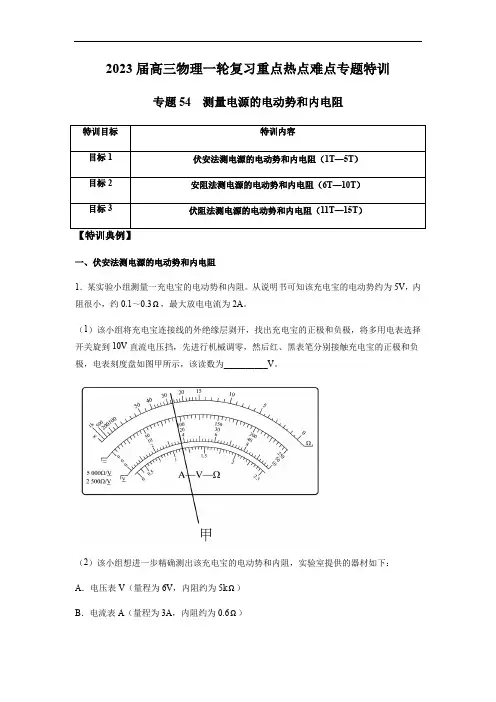

2023届高三物理一轮复习重点热点难点专题特训专题54 测量电源的电动势和内电阻特训目标特训内容目标1伏安法测电源的电动势和内电阻(1T—5T)目标2安阻法测电源的电动势和内电阻(6T—10T)目标3伏阻法测电源的电动势和内电阻(11T—15T)一、伏安法测电源的电动势和内电阻1.某实验小组测量一充电宝的电动势和内阻。

从说明书可知该充电宝的电动势约为5V,内阻很小,约0.1~0.3Ω,最大放电电流为2A。

(1)该小组将充电宝连接线的外绝缘层剥开,找出充电宝的正极和负极,将多用电表选择开关旋到10V直流电压挡,先进行机械调零,然后红、黑表笔分别接触充电宝的正极和负极,电表刻度盘如图甲所示,该读数为__________V。

(2)该小组想进一步精确测出该充电宝的电动势和内阻,实验室提供的器材如下:A.电压表V(量程为6V,内阻约为5kΩ)B.电流表A(量程为3A,内阻约为0.6Ω)C.滑动变阻器R1(最大阻值为60Ω)D.定值电阻R0=3ΩE.一个开关及导线若干该小组设计了两种测量充电宝电动势和内阻的电路,图乙中__________(填“A电路”或“B 电路”)更为合理,理由是______________。

(3)该小组通过调节滑动变阻器,测得多组I、U数据,并在坐标纸上描点如图丙所示,请根据描出的点作出U-I图像_________。

(4)根据U-I图像,可求得该充电宝的电动势为__________V,内阻为__________Ω。

(结果均保留两位小数)(5)根据误差分析,该充电宝的电动势的测量值比真实值__________(填“偏小”或“偏大”),内阻的测量值比真实值__________(填“偏小”或“偏大”)。

【答案】 3.8B电路由于充电宝的内阻比较小,若用A电路测量,则改变滑动变阻器接入电路的阻值时,内阻分压小,导致外电路电压表示数变化不明显,不利于测量,误差较大;而采用B 电路测量时,定值电阻一方面起到保护电路的作用,另一方面,改变滑动变阻器接入电路的阻值时,电压表示数变化较为明显,测量误差小,得出的结果较为精确 5.00 0.13 偏小 偏小【详解】(1)[1]多用电表选择开关旋到10V 直流电压挡,最小刻度为0.2V ,故读数为3.8V 。

电源电动势和内阻的测定方法
