单模和多模光纤的特点和应用一、光纤结构和类型（一）光纤的结构光纤是光导纤维的简称，是一种新的光波导，是光通信系统最普遍和最重要的传输媒质。
它由单根玻璃纤芯、紧靠纤芯的包层、一次涂覆层以及套塑保护层组成。
（光纤呈圆柱形，由纤芯、包层和涂覆层三部分组成。
）纤芯和包层由两种光学性能不同的介质构成，内部的介质对光的折射率比环绕它的介质的折射率高。
包在外围的覆盖层就像不透明的物质一样，防止了光线在穿插过程中从表面逸出。
1. 纤芯位置: 位于光纤的中心部位，直径：在4~50μm，单模光纤的纤芯直径为4~10μm ,多模光纤的纤芯直径为50μm。
纤芯的成分：含有极少量掺杂剂的高纯度二氧化硅（如二氧化锗，五氧化二磷）作用是适当提高纤芯对光的折射率，用于传输光信号。
2. 包层位置: 位于纤芯的周围直径：125μm成分：是含有极少量掺杂剂的高纯度二氧化硅。
掺杂剂（如三氧化二硼）的作用：适当降低包层对光的折射率，使之略低于纤芯的折射率，即纤芯的折射率大于包层的折射率（这是光纤结构的关键），它使得光信号封闭在纤芯中传输。
3. 光纤的最外层为涂覆层，包括一次涂覆层、缓冲层和二次涂覆层。
一次涂覆层：一般使用丙烯酸醋、有机硅或硅橡胶材料；缓冲层：一般为性能良好的填充油膏；二次涂覆层：一般多用聚丙烯或尼龙等高聚物。
涂覆层的作用：是保护光纤不受水汽侵蚀和机械擦伤，同时增加光纤的机械强度与可弯曲性，起着延长光纤寿命的作用。
涂覆后的光纤外径约2. 5 mm 。
4. 光纤最重要的两个传输特性损耗和色散是光纤最重要的两个传输特性，它们直接影响光传输的性能。
(l)光纤传输损耗：损耗是影响系统传输距离的重要因素之一，光纤自身的损耗主要有吸收损耗和散射损耗。
吸收损耗是因为光波在传输中有部分光能转化为热能；散射损耗是因为材料的折射率不均匀或有缺陷、光纤表面畸变或粗糙造成的。
当然，在光纤通信系统中还存在非光纤自身原因的一些损耗，包括连接损耗、弯曲损耗和微弯损耗等。
光纤单模多模及接口类型介绍ppt课件
SFP是SMALL FORM PLUGGABLE的缩写，可以简单的理解为 GBIC的升级版本。SFP模块体积比GBIC模块减少一半，可以在相同 的面板上配置多出一倍以上的端口数 量。SFP模块的其他功能基本 和GBIC一致。有些交换机厂商称SFP模块为小型化GBIC（MINIGBIC）。 SFP模块体积比GBIC模块减少一半,可以在相同的面板上 配置多出一倍以上的端口数量。SFP模块的其他功能基本和GBIC相 同。
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
单模、多模以及设备接口、光模块类型、尾纤类型
光模块

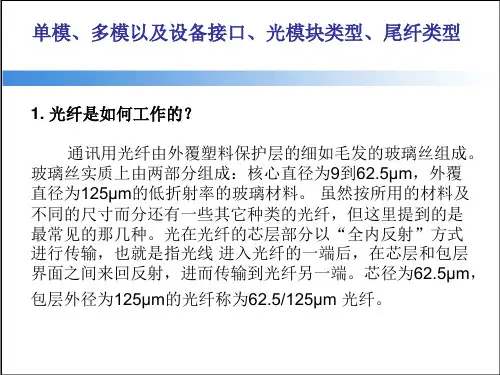

1、何为GBIC？ GBIC是Giga Bitrate Interface Converter的缩写，是将千兆位电
单模、多模以及设备接口、光模块类型、尾纤类型
SC-LC
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
单模、多模以及设备接口、光模块类型、尾纤类型
SC-SC
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
单模、多模以及设备接口、光模块类型、尾纤类型
单模与多模光缆介绍
1.单模光缆和多模光缆在物理上的主要区别是缆芯的尺寸，多模光缆有两种缆芯尺寸(50.0μm 和62.5μm) 单模光缆的额定尺寸是9.0μm，多模光缆可以让光信号以多种路、径(或模式)传输，而单模光缆，就象其名字那样，只允许光以一个路径传输高次模式和低次模式。
多模纤维：它有一个很大的电缆心线束，能够让数百条光线同时通过光纤进行传播。
多模光纤主要用于短距离的系统中（低于 2km），如房屋通信系统、个人专用数据网络及并行光学应用系统。
单模纤维：它有一个小得很多的电缆心线束，同时只能供一条光束通过电缆心线束进行传播。
单模纤维设计用来保持每一条光学信号经过长距离传输后在空间及光谱方面的完整性，可供更多的信息进行传输。
单模纤维典型的应用就是长距离和高带宽方面的应用程序。
多模光纤的纤芯直径为50~62.5μm，包层外直径125μm，单模光纤的纤芯直径为8.3μm，包层外直径125μm。
光纤的工作波长有短波长0.85μm、长波长1.31μm和1.55μm。
光纤损耗一般是随波长加长而减小，0.85μm的损耗为2.5dB/km,1.31μm的损耗为0.35dB/km，1.55μm的损耗为0.20dB/km，这是光纤的最低损耗，波长1.65μm以上的损耗趋向加大。
由于OHˉ的吸收作用，0.90~1.30μm和1.34~1.52μm范围内都有损耗高峰，这两个范围未能充分利用。
80年代起，倾向于多用单模光纤，而且先用长波长1.31μm。
多模光纤多模光纤(Multi Mode Fiber)：中心玻璃芯较粗(50或62.5μm)，可传多种模式的光。
但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。
例如：600MB/KM的光纤在2KM时则只有300MB的带宽了。
因此，多模光纤传输的距离就比较近，一般只有几公里。
单模光纤单模光纤(Single Mode Fiber)：中心玻璃芯很细(芯径一般为9或10μm)，只能传一种模式的光。
单模光纤与多模光纤的比较分析
单模光纤与多模光纤的比较分析光纤通信是一种以光信号传输信息的高速通信技术，而光纤则是其中最为关键的组成部分。
根据光在光纤中传播的方式不同，可以将光纤分为单模光纤和多模光纤。
本文将对单模光纤和多模光纤进行比较分析，从而更好地理解它们的特点和适用场景。
1. 光纤结构单模光纤和多模光纤在结构上存在一些差异。
单模光纤的纤芯（核心部分）较细，通常为9/125μm（直径/折射率），而多模光纤的纤芯较粗，通常为50/125μm或62.5/125μm。
另外，单模光纤的覆层（纤芯外的绝缘层）也较细，而多模光纤的覆层较厚。
2. 传输模式单模光纤和多模光纤在信号传输时采用的光模式不同。
单模光纤只传输一条光线，光信号沿直线传播，因此可以实现更远距离的传输，信号衰减较小。
而多模光纤则传输多条光线，光信号呈现多个模式，容易受到色散和衰减的影响，因此传输距离较短。
3. 传输速度由于传输模式的差异，单模光纤和多模光纤在传输速度上也存在一定的差异。
单模光纤的传输速度较高，可以达到几个Tbps（每秒百万兆位）级别，适用于高速通信和长距离传输。
而多模光纤的传输速度较低，一般在几个Gbps（每秒十亿位）级别，适用于短距离和低速通信。
4. 插入损耗插入损耗是指信号在光纤传输过程中发生的损耗，是评估光纤质量的重要指标。
单模光纤的插入损耗较低，一般在0.2dB/km以下，而多模光纤的插入损耗较高，一般在3dB/km左右。
因此，在长距离传输和高要求的应用中，单模光纤更能保证信号质量。
5. 适用场景基于以上的特点比较，单模光纤和多模光纤适用于不同的场景。
单模光纤适用于需要高速、长距离传输的应用，如国际通信、长距离电话线路和光纤到户等。
多模光纤适用于短距离和低速通信，如局域网、智能家居和电视信号传输等。
6. 总结综上所述，单模光纤和多模光纤在结构、传输模式、传输速度、插入损耗和适用场景等方面存在差异。
单模光纤适合用于高速、长距离传输，具有较低的插入损耗和较高的传输速度；而多模光纤适用于短距离和低速通信，适合一些家庭和办公场所的应用。

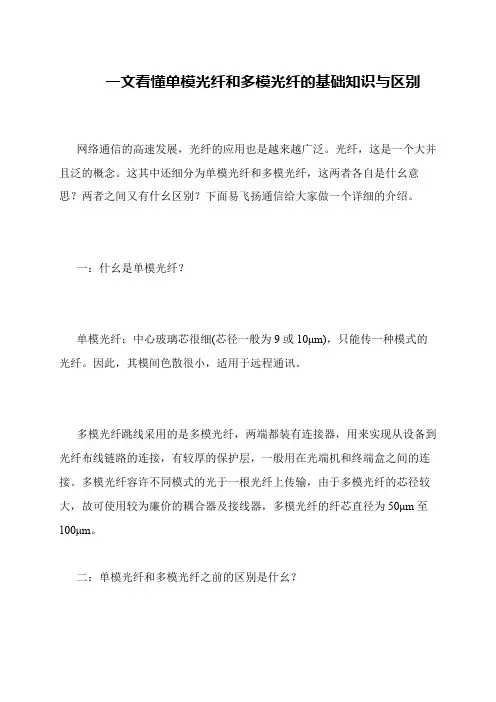

一文看懂单模光纤和多模光纤的基础知识与区别

一文看懂单模光纤和多模光纤的基础知识与区别
网络通信的高速发展，光纤的应用也是越来越广泛。
光纤，这是一个大并且泛的概念。
这其中还细分为单模光纤和多模光纤，这两者各自是什幺意思？两者之间又有什幺区别？下面易飞扬通信给大家做一个详细的介绍。
一：什幺是单模光纤？
单模光纤：中心玻璃芯很细(芯径一般为9或10μm)，只能传一种模式的光纤。
因此，其模间色散很小，适用于远程通讯。
多模光纤跳线采用的是多模光纤，两端都装有连接器，用来实现从设备到光纤布线链路的连接，有较厚的保护层，一般用在光端机和终端盒之间的连接。
多模光纤容许不同模式的光于一根光纤上传输，由于多模光纤的芯径较大，故可使用较为廉价的耦合器及接线器，多模光纤的纤芯直径为50μm至100μm。
二：单模光纤和多模光纤之前的区别是什幺？。
单模光纤和多模光纤分类知识
单模光纤和多模光纤分类知识一、单模光纤单模光纤（Single-Mode Fiber, SMF）是光纤的一种类型，其传输模式仅为单一的模态，也就是说，光线在光纤中传播时只以一种方式进行。
单模光纤的纤芯直径很小，约为4~10μm，只有单一的反射镜面，因此只能传输单一的波长光。
这种光纤主要用于长距离、大容量的数据传输，如长途电话线、高速网络连接和海底光缆等。
1.传输特性：单模光纤的传输特性包括低损耗、高带宽和低色散等。
由于其纤芯直径很小，光线在光纤中传播时不易发生散射，因此传输损耗较低。
同时，由于只传输单一的模态，其色散效应也较小，适合高速、长距离的数据传输。
2.应用领域：由于单模光纤具有传输容量大、传输距离远等优点，广泛应用于长距离、高速的光纤通信系统，如高速网络连接、数据中心、云计算和远程医疗等领域。
3.技术发展：随着光通信技术的不断发展，单模光纤的技术也在不断进步。
新型的单模光纤材料和制造技术能够进一步提高光纤的性能和可靠性，为未来的光通信系统提供更高效、更可靠的数据传输解决方案。
二、多模光纤多模光纤（Multi-Mode Fiber, MMF）是光纤的一种类型，其传输模式为多个模态，也就是说，光线在光纤中传播时可以以多种方式进行。
多模光纤的纤芯直径较大，一般在50~100μm之间，允许多种不同路径的光线在光纤中传播。
这种光纤主要用于短距离、低容量的数据传输，如建筑物内的网络连接、局域网等。
1.传输特性：多模光纤的传输特性包括高带宽和低成本等。
由于允许多种模态传输，其带宽相对较大，适合短距离、低容量的数据传输。
同时，多模光纤的成本较低，易于安装和维护。
2.应用领域：由于多模光纤具有成本低、易于安装和维护等优点，广泛应用于短距离、低容量的光纤通信系统，如建筑物内的网络连接、局域网和校园网等。
3.技术发展：随着光通信技术的不断发展，多模光纤的技术也在不断进步。
新型的多模光纤材料和制造技术能够进一步提高光纤的性能和可靠性，为未来的短距离光通信系统提供更高效、更可靠的数据传输解决方案。
单模光纤与多模光纤
光纤通信的特点光纤通信以其独特的优越性成为当今信息传输的主要手段，与卫星通信、微波通信共同支撑着全球通讯网，同时80﹪以上的信息在光纤中传送，光复用技术已极大地提高了网络的传输容量，而全光传送网将是光纤通信技术的发展方向。
1、巨大的传输容量这是光纤通信优于其他通信的最显著特点。
现在光纤通信使用的频率为1014—1015Hz 数量级，比常用的微波频率高104—105倍，因而信息容量理论上比微波高出104—105倍。
梯度多模光纤每公里带宽可达数GHz，单模光纤带宽可达数百THz数量级。
注：（1T=103G=106M=109K=1012单位常量）2、极低的传输衰耗多模光纤在850nm波长下的衰减系数为0.8—2.0dB/Km，在1300 nm波长下的衰减系数为0.8—1.5dB/Km ；单模光纤在1310nm波长下的衰减系数为0.3—0.45dB/Km，在1550nm 波长下的衰减系数为0.2—0.28dB/Km。
与其相比，同轴电缆对60MHz信号的衰耗为19dB/Km，市话电缆对4MHz信号的衰耗为20dB/Km，所以光纤传输比电缆传输中继距离要大得多。
3、抗电磁干扰光纤由介电材料制成，不怕电磁干扰，也不受外界光的影响，在核辐射的环境中也能正常通信。
4、信道干扰小、保密性好光纤的结构保证了光在传输中很少向外泄露，因而光纤中传输的信号之间不会产生串扰，更不易被窃取，保密性优于传统的电通信方式。
5、光缆尺寸小、重量轻、可挠性好光纤的外径仅125µm，弯曲成直径数毫米的小圈也不至于折断，同时光纤材料资源丰富，广泛运用可节省大量的铜、铝等矿产资源，光缆质量轻，相对电缆更易于敷设，光纤不会锈蚀、不怕高温、接头不会产生电火花。
光纤传输概述光纤传输系统是以光波为载波、以光纤为传输介质、由光缆及光传输设备构成的现代通信传输系统。
它的基本单元是点到点的传输线路，每个基本单元是由光发送端机、光缆线路和光接收端机三部分构成（光发送端机和光接收端机简称光端机）。
多模光纤与单模光纤的优缺点与应用 2.
目录摘要 (1)Abstract (1)引言 (1)1光纤的发展 (2)1.1单模光纤的发展 (2)1.2多模光纤的发展 (2)2多模与单模光纤通信的原理 (3)2.1多模光纤 (3)2.2单模光纤 (4)3两种光纤的特性 (4)3.1单模光纤的特点 (4)3.2多模光纤的特点 (5)3.3单模光纤与多模光纤的比较 (6)4单模光纤与多模光纤的应用 (6)结语 (8)参考文献 (8)致谢 (9)多模光纤与单模光纤的优缺点与应用学生姓名：杨荣林学号：20095040032单位：物理电子工程学院专业：物理学指导老师：张新伟职称：讲师摘要：光纤通信技术是指把光波作为信息传输的载波，以光纤作为信息传输的媒介，将信息进行点对点发送的现代通信方式。
光纤通信技术的诞生及深入发展是信息通信史上一次重要的改革。
光纤通信技术从理论提出到工程领域的技术实现，再到今天高速光纤通信的实现，前后经历了几十年的时间。
本文对光纤通信的发展以及单模光纤与多模光纤的特点及其应用进行了阐述。
关键词：多模光纤；单模光纤；光纤通信The advantages and disadvantages of multimode and single-mode fiber and their application Abstract:Technology of optical fiber communication is the modern way of communication that it uses the light wave as the carrier of information transmission and information is transmitted from point to point by optical fiber regarded it as the medium.The birth and development of optical fiber communication technology is an important reform in the history of information communication. In this paper, the development of optical fiber communication and single-mode and multimode fiber characteristics and their application are discussed.Key words: Multimode optical fiber; Optical fiber; Optical fiber communication引言科学技术、工业、农业和国防现代化国际经济贸易中的人与人之间交流必然带来了全球性的海量信息交换。
多模光纤 单模模块
多模光纤单模模块多模光纤和单模光纤是光通信领域中常用的两种光传输技术，它们分别适用于不同的应用场景。
多模光纤用于短距离传输，而单模光纤则适用于长距离传输。
首先，我们来了解一下多模光纤。
多模光纤是一种具有较大内径的光纤，其内部的传输模式较多，每个模式都可以承载一条光信号。
多模光纤通常用于距离较短的通信，比如局域网、数据中心、摄像监控等场景。
由于其较大的内径，多模光纤可以容纳较多的光信号，从而实现高容量的传输。
多模光纤的优点是成本低廉、易于安装维护，但由于光信号的传输距离较短，容易受到色散和衰减的影响，因此不适用于长距离的通信。
接下来，我们来介绍单模光纤。
单模光纤是一种具有较小内径的光纤，其内部只能传输一种光信号模式。
由于光信号只能以一种模式进行传输，单模光纤在传输距离和带宽方面都具有更好的性能。
因此，单模光纤适用于需要较长传输距离的通信，如长距离电话线路、广域网、国际互联网等。
由于单模光纤具有较小的内径，只能承载一条光信号，其制造和安装成本较高，但相比于多模光纤，它具有更高的传输效率和信号质量。
综上所述，选择合适的光纤类型至关重要。
在一些短距离的通信场景中，多模光纤是一个经济实惠且可靠的选择；而在长距离的通信场景中，单模光纤则能够提供更好的传输性能。
根据实际需求选择合适的光纤类型，有助于提高通信质量和效率，降低成本和维护难度。
随着光通信技术的不断发展，多模光纤和单模光纤正在不断演进和改进，以满足人们对高速、高带宽通信的需求。
无论是多模光纤还是单模光纤，它们都在推动着信息时代的到来。
光纤作为一种重要的通信传输媒介，将继续发挥着重要的作用，为人们提供更快、更稳定的通信服务。
多模光缆和单芯光纤-概述说明以及解释
多模光缆和单芯光纤-概述说明以及解释1.引言1.1 概述概述:多模光缆和单芯光纤是光通信领域中常用的两种光纤传输介质。
它们都是基于光的传输原理，但在结构和性能方面存在一些差异。
多模光缆是一种内部包含多个光模式的光导纤维。
光模式经过反射和折射在光纤内部传播，光信号可以沿不同的输送模式进行传输。
相比之下，单芯光纤只有一个光模式，光信号只能以一种方式传输。
多模光缆具有一定的优点和应用场景。
其主要优势包括较大的传输带宽和灵活性。
由于多模光缆可以传输多个光模式，因此可以同时传输多个信号，提高传输效率。
多模光缆在局域网、数据中心和短距离通信等领域得到广泛应用。
然而，多模光缆也存在一些缺点和限制。
由于多个光模式的传播，多模光缆在长距离传输和高速率传输方面受到一定的限制。
光信号会因为光的色散而产生传输损耗和失真，限制了其在远距离高速通信中的应用。
与此相对比，单芯光纤在传输距离和速率方面具有更高的性能。
由于只有一个光模式的传输，单芯光纤可以实现更长距离和更高速率的光信号传输。
单芯光纤在远距离通信、长距离传输和高速率应用等领域具有更大的优势。
然而，单芯光纤也存在一些缺点和限制。
其安装和维护成本相对较高，对接口和设备的精确要求也较高。
在一些特殊应用场景下，单芯光纤可能会因为光的衰减和干扰而导致信号质量下降。
综上所述，多模光缆和单芯光纤在光通信中各有优势和限制。
在选择适合的光纤传输介质时，需要根据具体的需求和应用场景综合考虑其传输距离、速率、抗干扰性能、成本和安装难度等因素。
通过合理的选择和应用，可以最大限度地满足光通信的需求，并推动其在各个领域的进一步发展。
1.2 文章结构文章结构:本文将分为三个主要部分进行论述。
首先，在引言部分中，我们将对多模光缆和单芯光纤进行概述，并介绍文章的目的。
其次，正文部分将详细讨论多模光缆和单芯光纤的定义、原理、优点、应用、缺点和限制。
其中，多模光缆一节将分三个方面进行探讨，分别是定义和原理、优点和应用、缺点和限制；而单芯光纤一节也将从这三个方面进行详细阐述。
单模光纤和多模光纤的区别和作用
单模光纤和多模光纤的区别和作⽤1、单模光纤和多模光纤的不同点：单模光纤和多模光纤主要从核⼼直径、光源、带宽、护套颜⾊、模态⾊散、价格六个⽅⾯来区分。
1）核⼼直径单模光纤：典型的单模光纤是8和10µm的纤芯直径，包层直径为125µm。
多模光纤：通常的多模光纤是50和62.5µm的纤芯直径，包层直径为125µm。
2）光源单模光纤：以激光器作为光源，价格相较LED光源更贵，激光光源产⽣的光可以精确的控制，具有⾼的功率。
多模光纤：以LED作为光源，产⽣的光较分散。
3）带宽单模光纤：表现出由多个空间模式引起的⼩于多模光纤的模态⾊散，具有更⾼的带宽。
多模光纤：具有更⼤的线芯尺⼨，⽀持多个传输模式，模态⾊散⼤于单模光纤，带宽低于单模光纤。
4）护套颜⾊单模光纤：采⽤黄⾊外护套。
多模光纤：采⽤橙⾊或⽔绿⾊外护套。
5）模态⾊散单模光纤：⽤于驱动单模光纤的激光器产⽣的是⼀个单⼀波长的光，所以，它的模态⾊散是⼩于多模光纤的。
多模光纤：由于使⽤LED光源，多模光纤⾊散，限制了其有效传输距离，具有更⾼的脉冲扩展速率，限制了其信息传输容量。
6）价格单模光纤：价格低于双模光纤，但单模光纤的设备⽐多模光纤的设备昂贵，成本⾼于双模光纤。
多模光纤：价格⾼于单模光纤，多模光纤的设备⽐单模光纤设备便宜，所以多模光纤的成本远⼩于单模光纤的成本。
2、单模光纤和多模光纤的作⽤单模光纤的作⽤：在光纤通信中，单模光纤（SMF）是⼀种在横向模式直接传输光信号的光纤。
单模光纤运⾏在100M/s或者1G/sde数据速率，传输距离可以达到⾄少五公⾥。
通常情况下，单模光纤⽤于远程信号传输。
多模光纤的作⽤：多模光纤（MMF）主要⽤于短距离的光纤通信，如在建筑物内或校园⾥。
传输速度是100M/s，传输距离达2km。
3、单模光纤和多模光纤的使⽤注意没有特殊说明的情况下，短波光模块使⽤的是橙⾊的多模光纤，长波模块使⽤的是黄⾊的单模光纤。
单模和多模光纤的特点
单模和多模光纤的特点单模光纤和多模光纤是常用于通信和数据传输的两种不同类型的光纤。
它们在光的传播方式、传输距离和带宽等方面具有明显的差异。
一、单模光纤特点单模光纤是一种光的传输方式，在光纤中仅允许一种传播模式，即只允许光的波长在特定范围（通常为1310nm或1550nm）内的传播。
单模光纤的核心直径通常为几个微米，远小于光的波长，因此光的传播路径只有一个，能够保持光的相位的一致性，实现长距离和高速的数据传输。
1.高传输距离：由于光纤的传输核心非常细小，几乎可以忽略光的不同传播模式之间的间隔和误差，因此单模光纤能够实现较高的传输距离。
通常情况下，单模光纤的传输距离可以达到几十公里到几千公里。
2.高带宽：由于单模光纤只能传播特定范围内的光信号，因此它能够支持较高的带宽。
单模光纤的带宽通常大于多模光纤，能够满足高速数据传输的需求。
3.低损耗：单模光纤的损耗较低，能够保持光信号的强度和质量。
与多模光纤相比，单模光纤的联接损耗较小，能够减少传输信号的失真和干扰。
4.适用于长距离传输：由于单模光纤具有较高的传输距离和带宽，并且能够保持光信号的强度和质量，因此适用于长距离传输，特别在电信和广播电视等领域得到广泛应用。
二、多模光纤特点多模光纤是一种光的传输方式，允许多种传播模式的光在光纤中传播。
多模光纤的核心直径相对较大，通常为几十个微米，可以容纳多个传播模式。
相比于单模光纤，多模光纤具有以下特点：1.低成本：多模光纤的制造和安装成本相对较低，适合于在相对较短距离的通信和数据传输中使用。
2.低带宽：多模光纤的传播模式较多，导致不同传播模式的光信号会在传输过程中发生扩散，从而限制了光的带宽。
相对于单模光纤，多模光纤的带宽较低。
3.较短传输距离：由于多模光纤的光信号会发生扩散，且传播路径较多，导致传输距离较短。
一般情况下，多模光纤的传输距离不超过几公里。
4.适用于短距离传输：由于多模光纤的成本较低，适合用于建筑内部、校园网、局部区域网络等相对较短距离的通信和数据传输需求。
单模和多模光纤的特点和应用
单模和多模光纤的特点和应用单模光纤是一种具有非常小的核心直径（通常在8-10微米）的光纤，可以传输单个模式（或光束）的光信号。
相比之下，多模光纤的核心直径通常较大（约为50-100微米），可以同时传输多个模式的光信号。
以下是单模光纤和多模光纤的特点和应用的详细介绍。
单模光纤的特点：1.小的核心直径：单模光纤的核心直径非常小，可以减少光信号的色散和衰减，提高光信号的传输质量和距离。
2.单模传输：单模光纤只能传输单个模式的光信号，避免了多模光纤中的模式间互相干涉和色散现象。
3.高带宽：单模光纤可以支持高带宽的传输，适用于高速数据传输和长距离通信。
4.低衰减：由于小的核心直径和单模传输的特性，单模光纤的传输衰减非常低，可以保持较高的信号强度。
单模光纤的应用：1.长距离通信：单模光纤适用于长距离的光纤通信，如城域网、广域网等。
其低衰减和高带宽的特点可以实现高质量和高速的数据传输。
2.激光器和光放大器：单模光纤可用于连接光源和激光器，将激光信号传输到远距离的位置。
同时也可以用于连接光放大器，将弱信号放大至所需的能量级别。
3.光纤传感器：由于单模光纤的高灵敏度和低衰减，可以用于制作各种光纤传感器，如温度传感器、应变传感器等。
多模光纤的特点：1.大的核心直径：多模光纤的核心直径较大，可以同时传输多个模式的光信号，从而形成光束扩散或重叠的现象。
2.便宜：相比于单模光纤，多模光纤的制造成本较低，更容易获得和安装。
3.灵活性：多模光纤可以容纳较大的模式直径，使得其在连接光源和接收器时更加灵活。
多模光纤的应用：1.短距离通信：多模光纤适用于短距离的通信和数据传输，如局域网、数据中心等。
由于多模光纤的制造成本低，可以实现经济高效的短距离通信。
2.光纤传感器：多模光纤可以用于制作一些基本的光纤传感器，如光纤光栅传感器、流量传感器等。
3.图像传输：多模光纤可以用于传输图像和视频信号，如监控系统、医疗图像传输等。
总结起来，单模光纤适用于长距离、高带宽和高质量的通信和数据传输需求，而多模光纤则适用于短距离、经济高效的通信和数据传输需求。
单模光纤和 多模光纤
单模光纤和多模光纤
单模光纤和多模光纤是光通信领域中常用的两种光纤类型。
它们在传输光信号时具有不同的特点和应用场景。
我们来了解一下单模光纤。
单模光纤是一种具有较小芯径的光纤，通常在9-10微米之间。
由于其芯径较小，单模光纤可以传输更多的光信号，并且光信号的传输损耗较小。
这使得单模光纤在长距离传输和高速通信方面具有优势。
单模光纤适用于需要高带宽和高速传输的应用，比如光纤通信网络、数据中心互连和长距离传输等。
与之相对应的是多模光纤。
多模光纤的芯径相对较大，通常在50-100微米之间。
多模光纤可以同时传输多个光信号，但由于光信号在传输过程中会发生多次反射，导致信号衰减和失真。
因此，多模光纤适用于短距离传输和低速通信，比如局域网、视频监控和传感器网络等。
单模光纤和多模光纤在结构上也有一些区别。
单模光纤的光纤芯径较小，只能传输单个光模式，而多模光纤的光纤芯径较大，可以传输多个光模式。
此外，单模光纤的光信号传输速度较快，传输距离较远，而多模光纤的传输速度和距离相对较低。
在实际应用中，我们需要根据具体需求选择单模光纤或多模光纤。
如果需要进行长距离传输或高速通信，单模光纤是更好的选择。
而对于短距离传输或低速通信，多模光纤则更加适合。
总结起来，单模光纤和多模光纤在光通信领域中扮演着不同的角色。
单模光纤适用于长距离传输和高速通信，而多模光纤适用于短距离传输和低速通信。
了解它们的特点和应用场景，可以帮助我们在实际应用中做出正确的选择，以满足不同的通信需求。
单模和多模光纤的特点和应用
单模和多模光纤的特点和应用一、光纤结构光纤是光导纤维的简称，是一种新的光波导，是光通信系统最普遍和最重要的传输媒质。
它由单根玻璃纤芯、紧靠纤芯的包层、一次涂覆层以及套塑保护层组成。
（光纤呈圆柱形，由纤芯、包层和涂覆层三部分组成。
）纤芯和包层由两种光学性能不同的介质构成，内部的介质对光的折射率比环绕它的介质的折射率高。
包在外围的覆盖层就像不透明的物质一样，防止了光线在穿插过程中从表面逸出。
1. 纤芯位置 : 位于光纤的中心部位，直径：在 4-50 μm，单模光纤的纤芯直径为4-10 μ m , 多模光纤的纤芯直径为50μm。
纤芯的成分：含有极少量掺杂剂的高纯度二氧化硅（如二氧化锗，五氧化二磷）作用是适当提高纤芯对光的折射率，用于传输光信号。
2. 包层位置 : 位于纤芯的周围直径： 125μ m成分：是含有极少量掺杂剂的高纯度二氧化硅。
掺杂剂（如三氧化二硼）的作用：适当降低包层对光的折射率，使之略低于纤芯的折射率，即纤芯的折射率大于包层的折射率（这是光纤结构的关键），它使得光信号封闭在纤芯中传输。
3.光纤的最外层为涂覆层，包括一次涂覆层、缓冲层和二次涂覆层。
一次涂覆层：一般使用丙烯酸醋、有机硅或硅橡胶材料；缓冲层：一般为性能良好的填充油膏；二次涂覆层：一般多用聚丙烯或尼龙等高聚物。
涂覆层的作用：是保护光纤不受水汽侵蚀和机械擦伤，同时增加光纤的机械强度与可弯曲性，起着延长光纤寿命的作用。
涂覆后的光纤外径约 2. 5 mm 。
4.光纤最重要的两个传输特性损耗和色散是光纤最重要的两个传输特性，它们直接影响光传输的性能。
(l)光纤传输损耗：损耗是影响系统传输距离的重要因素之一，光纤自身的损耗主要有吸收损耗和散射损耗。
吸收损耗是因为光波在传输中有部分光能转化为热能；散射损耗是因为材料的折射率不均匀或有缺陷、光纤表面畸变或粗糙造成的。
当然，在光纤通信系统中还存在非光纤自身原因的一些损耗，包括连接损耗、弯曲损耗和微弯损耗等。
浅谈单模光纤和多模光纤
浅谈单模光纤和多模光纤谴耸嫩岁獭一6浅谈单模光纤和多模光纤727,//济宁市邮电局在光纤通信系统中,用于传输信息的光纤按其传输特性又要分为单模光纤和多模光纤,在此我就其传导模式,各自特性及一些重要参量对单模光纤和多模光纤进行简单介绍.一,光纤的传导模式我们知道,由于光在不同介质中的传播速度不同,光线经过两个不同介质的交界面时,就产生折射当光线由光密媒质射向光疏媒质,其折射角将比人射角大我们适当改变人射角时,会使折射角Qo=90,如图l所示.图】光牯界角度全反射根据折射定律:nlsonQ1=nOsinO~,当Qo~90.,则幽=',我们把折射角Qo一90对的人射角Ql称为临界角.当光线的人射角大于临界角对,光就会产生全反射现象.光纤就是利用光的这种垒反射特性来导光的从光源射出的光线分别以某一个合适的角度射到光纤的芯子与包层交界面,(其折射率分别为nl和n2, 且nl>n2).只要在光纤内,光线人射角路大于临界角就会在交界面上得到全内反射.于是,这些光线将被束缚在纤芯中沿轴向传播.如图2所示\\r_—乙—L一≥:仕1光在{Gz1光纤中蜿曲蛇行盈2然而,光线在光纤中的传播并不是连续改变人射角时,只要满足全反射条件,光线就可以在光纤中传输,而是根据光的波动性和光波的相位一致性,光波在光纤中必须既满足相位一致,又满足全反射条件时,光线才能真正传播.这样,人射光线在光纤中能得到真正传输的只有有限条离散光束,我们把这每一条光线称之为一个传输模式(也叫传导模).传导模有基模,低状模,高次模之分.由于模的阶数与其模向电场分布的波节数目N是一致的,所以我们用N表示模的阶数.当N=0 时,为其模,记LpO1IN=l时为次低阶模,记Lp11..-?等.为了说明光纤传输模式总数,莸们引人一个重要参数V来表示光纤的归一化频率,其表达式为:一竿n,i五.其中△=丑,a是^●r¨光芯半径,△是相对折射率差,是传输波长.对普通理想单包层指数分布光纤61山衷通佰技术1994年第l期由其折射分布函数式=.同模型的光纤当n=l时为三角型,.=2时为抛物型,n=..时为阶跃型.图3所示:这种匪3指数型光奸芯部的折射分帮光纤是单模还是多模则要取决于半径A和相对折射率差△的尢小.可见归一化频率V因其既包含了光纤的结构参数(a,△, n)又包括了传输波长,所以V值的大小将决定一根光纤能传输多少模.已证明传导模的总数近似于^击?号}对于渐变型(∞光纤,d=2时,则Ⅳ=-7;11对于阶跃型(SD光纤口一..,=÷I可见,GI型光纤的传输模式只有SI型的一半.光纤传输模式愈少,带宽愈宽,模式色散也愈小,传输距离也愈长.=,多横光纤和单模光纤前面我们已讲了模式的概念,顾名思义,多模光纤就是一种能够承载多个模式的光纤.多模光纤有8I型和GI型等,外径均为125um,内径(芯径)均为40～lOOttm. 对于SI翌光纤,当它做多模传输时.模次愈高,其光射线与界面夹角Qt愈大(看图(2) a).反之,模次愈低.射线路径愈趋向于光纤轴线.因此,沿光纤轴向传输相同距离,高次模比低次模需要的时间长,出现时廷差.发生模式色散.模式色散降低了光纤传输特性,使事宽变窄.G【型多模光纤是在sI型多模光纤基础上加以改善使光纤芯子的折射率分布系统数n一2这样,高次模路径长,由于其经过折射率小的区域,则传输速度快;低次模是近轴传输,路径短,经过折射率大的区域,故传输速度慢;从而使各次模的速度接近相同,减少了时延差,限制了模式的色散.(图2 (b)所示).单模光纤只允许基模传输,也就是说它只传输一个模LOI(HEl1)因此,单模光纤不存在模闻时延差,也就不存在模式色散,具有比多模光纤大得多的带宽,这时高码速的传输将是非常重要的.目前普通应用的是波长为1.81um零色散型单模光纤.由于光纤在波长1.55um处衰减最小,国内外又设法研制了1.55啪零色散光纤,由于1.5Sum处衰减最小,从而实现了长距离大容量的光纤通信.应明确的是,单模光纤和多模光纤只是一个相对概念.判断一根光纤是不是单模,除了它自身的结构参数外,还与它的工作波长等有关.下厦我们就分别讨论一下光纤的一些重要参数.三,单模光纤的主要参数.1.单模光纤的模场直径..模场直径是单模光纤的一个重要参数.因为单模光纤传输的光能不是完全集中在纤芯中,而是有相当部分在包层中传输,所以不用纤芯的几何R寸作为单模光纤的参数,而是采用所谓模场直径这一参量来描述单模光纤传输光能集中的程度.它直接关系到单模光纤耦合接续的效果.象单模光纤的连接损耗以及截止波长,色散系数等都与模场直径有关模场直径就是基模光斑的大小.由于基模光山东通信技术}l∞4年第l期斑没有明显边界又称之为模场.根据单模光纤数值孔径的均方根值,可定义模场,,直径一,式中NA是数值孔径.数值孔径就是指光纤的集光能力(图(2)(a)中的中0角),使光线在交界面上能得到全内反射时最大人射角中O的正弦值.即:扎=嘞=,√2△,凡是人射到园锥中O以内的光线都可以满足全内反射条件.为了计算方便,一般用最大理论数值孔径MAt的一半来代替均方根值,那么就可以对光纤的模场直径作一个大致估葬.,i1'公式:'倒:①L3Jm单模光纤,△=0.36,州一目√硒一0.123,捌扛盥?丽告5@J.55肿焯摸光纤,△=0.,嘲毫0.184,一鼍?_7_ssm在工程应用中,模场直径的测试是很重要的.待接续的两根光纤的模场直径是否一致,对接续效果有很大影响,模场直径是一个重要量.2.单模光纤的截止波长.截止波长c是保证单模传输的必要条件.判断一根光纤是不是单模光纤,只要比较一下它的工作波长与截止波长c的大小就可以.若>^c,则该光纤是单模光纤.其只能传输基模f若<c,就是不单模光纤,此光纤除了基模外还能传输其它高阶模.由光纤的归一化频率=—孚叩,/i可知,适当减少光纤的半径和△值,V值也随之城少到该光纤次低阶模的归一化截止频率Vc时,光纤就只能传输LpO埔了.此时,=一—,可及单模光纤的截止波长:一等.也就是说,只要光纤工作波长ZXct,它就进行单模工作.实际上,V.2=205,/十上等堡,只要.一..,就可及到Vc=2.405,那么单模光纤的传输条件应为V<2.405.3.单模光纤的衰减.衰减常数是指:单位长度光纤所引起光功率的分贝数的变化.表达式为:a={(鲁)衰减常数值可以说明光纤损耗程光^射功章光出}『吉功率度.它对评价光纤的质量以及确定光信号再生中继距离起着决定性作用.光纤产生衰减主要有三种原因:①本征损耗,这是光纤材料所固有的一种损耗石英光纤产生本征损耗主要是sio2的固有吸收和玻璃体中的瑞利散射所引起的.这种损耗时可见光(0.3～n7 tLm)和近红外区(0-8～1.6mr)波长影响不大因此石英光纤通信系统的工作波长选在0.85tun,1.3lum,1.55tun区内,这就是我们常说的三个窗口.,②制造损耗,是光纤在提纯,熔炼和拉丝等工艺过程中产生的.这种损耗随着制造工艺的不断完善已很小.63《山东通信技术》1994年第l期⑧附加损耗,是光纤受到弯曲和微弯曲所产生的.当光纤弯曲曲率半径小到一定程度时,芯子内光射线不满足全反射条件,使光功率由传输模式转为辐射模式造成了损耗因此在成缆,敷设,接续等过程中都应严格按规定操作.4.单模光纤的色散.色散是指一束不同颜色的光通过透光物质后被散开的现象.光纤色散是指传输信号频率不同,其传输速度不同,从而引起信号发生畸变,即光纤的色散是群速不同,传输信号达到终端有时延.如图4所示:单模光纤的色散主要是材料色散螽和波导色散.材料色散会引起折射指数随传输光波长而变化,使光波传藉不同,脉冲展宽波导色散是指光纤.模式的相移常数随频率化,造成脉冲屣宽. 色散限制了光纤的传输带宽或容量.为了减小色散,通常尽可能选用有很窄频谱线的激光器做光源,同时选工作波长在色散最小区域.四,多模光纤.多模光纤可以传输多个分离的模式,其结构特点是,纤芯直径大于光波长.多模光纤模数可由近似公式求出.例l,有一多模光颖,名5Omm,△:0.01,nl—1.46,则数值孔径NA=n√一0.26,当波长为1.31mm0一时,归一化频率:=一:??√2△=25,由传导模总数近似公式者?导,.:时,:俨:寺x25156(个),(G光纤),当n一..时,^:寺=÷×25:312(个)(型).可以看出,尽管GI光纤与8I光纤它们有相同的V,△等值,但传输模式总数却不同.SI型多模光纤传导模数比GI型的模数多一倍,且模间对延差太大,传输带宽窄.不能满足光纤通信高码速传输要求.所以Is光纤正逐渐被淘汰.GI型多模光纤的折射率分布呈抛物型,减少了模问时延差,可使带宽提高大约商个数量级,达到1000 MHZ以上.G1型多模光纤虽比不上单模光纤,但它的芯经比单模光纤的大.对接头和连接器的要求都不高,使用起来方便,一般情况下,GI型多模光纤对于四次群以下的通信系统还是比较实用的.1.多模光纤的衰减常数多模光纤的衰减常数:.=器静(d)式中P(z)为沿光纤上距离为Z处的光功率,P(0)是z=O处的光功率,因为多模光纤衰减常数是各种模式衰减统计的平均结果,此结果大于基模衰减.所以通常多模光纤的衰减常数比单模的减衰常数大些2.多模光纤的带宽带宽是多模光纤的重要传输参数.我们可以把光纤看作一个低通滤波器,当高频分量通过时,就会受到严重衰减.而一个很窄的光脉冲包含着丰富的高频分量,它通过一段多模光纤后.由于窄脉冲陡峭的前后沿被减缓,光脉冲被展宽,影响了邻近码的识别,从而限制了传输码速.如果用,:分别表示入射光和出G6潮黼《山东通信技术~1994年第l期射光的半幅值宽度,(看圈5),用△t表示三]冒5脎:.展宽示意图多模光纤的总色散.则△一△m+△tn+△tW,多模光纤的模内时延和模间时延差总值,;=j二,,总带宽应为半=筹一(推导略).可见.光纤的时延差愈大,带宽就愈窄.3.多模光纤的数值孔径前面已经介绍过光纤的数值孔径NA的概念,即^一一一√-二.数值孔径是多模光纤的重要参数之一,其NA值越太,光纤越易与光源或其它光纤辆合但NA过太又会给工艺制造和光纤的鸯输损耗带来不利,一般多模梯度光纤的NA≈0.20,单模光纤的NA一0.11.光纤的数值孔径表明着光纤集光本领,因此在研制多模光纤时,必须注意.脒上参数外,多模光纤还应讨论其平衡模分布.在多模光纤中可激励成百上千个模,但由于耦台条件的不同,各模一开始所携带的能量就可能不同,在传输过程中各模的损耗也互不相同.经过很长距离之后,低阶摸将携带相对大的功率,各高阶模携带的相对功率就小些,达到平衡模分布时各个模式都按一定比例携带和传输功率.我们定义,当光纤输出端场图分布与光纤的长度基本无关时,就可以认为已经达到平衡模分布一般情况下光纤越均匀,放嚣越平直,则达到平衡分布所需要的长度就越长平衡模分布是多模光纤衰减常的定义公式成立条件,如果任其自然平衡,由于种种原因,光纤达到平衡模分布长度可能很长,甚至传到尾端还建立不起来,从而无法测量衰泫特性.为了解决这个问题,常在光纤中注人端采取了消除包层模,滤模,扰模等措施.总而言之,多模光纤和单模光纤都是当今和未来通信中用于数字网种非常理想的传输媒质,它们的优点是:频带宽,容量大,损耗小,中继距离长,重量轻, 抗电磁干扰能力强.保密性好成本低等等.因此,在国内外通信网中,光纤通信发展非常迅速,光纤通信的应用已进人邮电,电力,铁追,化工,石油,钢铁,公路交通,广播电视,军事等各个通信镀域.光颖通信是信息社会重矍的物质基础之～.随着光纤通信的发展,将会引起许多新课题,形成许多新科学,促进各领域的发展及社会的发展.我们很有必要学习,研究光纤的各种特性,应用及各方面,^,'¨牦,卜絮。
单模光模块 多模光纤
单模光模块多模光纤单模光模块和多模光纤是现代通信技术中重要的组成部分，它们共同协作，实现了更快、更可靠的数据传输。
本文将从定义、原理、应用等方面介绍这两者。
1.定义单模光模块（Single-Mode Module，SM）是一种用于单模光纤通信系统的发射和接收器件，它能够提供更高的带宽和更远的距离。
而多模光纤（Multi-Mode Fiber，MMF）指的是一种光纤，其传输媒介的内部折射率分布规律不均匀，同时能够承载多个模式的光信号传播。
2.原理单模光模块的工作原理基于光的衍射和干涉原理，其原理可以简单描述为：由于光线在光纤中与光纤之间发生反射和折射，导致光束目的地到达时存在时延和形状变化等波动，并且光信号的波长会变化，使用单模光模块可以减轻这一问题，提高信号质量。
在多模光纤中，光线由于在其直径内可同时有多个轴向传输，导致光线信号发生扩散。
当光线通过光纤传输时，信号会发生相位失真和耗散；同时，由于光纤材料的不均匀性和纤芯的尺寸误差等因素，更会导致光线的偏移和其他失真现象，从而降低光纤的性能。
3.应用单模光模块广泛应用于高速宽带通信、数据中心互连、汽车等行业中，将它引入范围更宽的使用，可以带来更高的信噪比、更长的传输距离、更稳定的性能等优势。
同时，尽管单模光模块更加昂贵，但其在信号的精度和质量等方面均远远高于多模光纤。
而多模光纤则更多运用于低速率（100 Mbps Ethernet以下）和短距离的传输（如千兆网络达不到100m的范围），例如计算机本地网络和数字视频传输等方面。
由于多模光纤成本较低，常常被应用于工业、军事等领域低速传输的需求。
综述在今天的通信技术中，适应不同需求的光传输技术势必起到至关重要的作用。
单模光纤和多模光纤都在不同的范围内发挥着作用，单模光模块和多模光纤就是其代表。
当然，从单一的维度分析这些光纤的特点并不足够，尤其是随着IoT / 5G等新兴技术的普及，对光传输技术的高性能和丰富的解决方案需求将越来越多样化。
多模光纤 单模模块
多模光纤单模模块1. 引言多模光纤与单模模块是光纤通信领域中的两个重要概念。
多模光纤一般用于短距离通信，而单模模块则适用于长距离高速通信。
本文将深入探讨这两个概念的内涵、特点以及在通信领域中的应用。
2. 多模光纤2.1 多模光纤的定义多模光纤是一种光学传输介质，能够同时传输多个光模式。
它的内核直径相对较大，通常为50微米或62.5微米。
2.2 多模光纤的特点•多模光纤的损耗较大，由于不同光模式的传输距离不同，导致光信号在光纤传输过程中出现了失真现象。
•由于多模光纤内核较大，因此光的传输速度较慢。
•多模光纤适用于短距离通信，如局域网（LAN）中的局部通信。
2.3 多模光纤的应用多模光纤由于其较低的制造成本和较好的适应性，在一些特定的场合得到了广泛的应用，如： - 局域网（LAN）中数据传输。
- 数据中心内部通信。
- 视频监控系统的传输。
3. 单模模块3.1 单模模块的定义单模模块是一种光纤通信中用于传输单一模式光信号的设备。
它的内核直径相对较小，通常为9微米。
3.2 单模模块的特点•单模模块的损耗较小，因为只传输一个光模式，光信号在传输过程中不会发生失真。
•由于单模模块内核较小，因此光的传输速度较快。
•单模模块适用于长距离高速通信，如城域网（MAN）和广域网（WAN）。
3.3 单模模块的应用单模模块由于其高速、低损耗的特点，在许多领域都得到了广泛的应用，如： - 长途通信网络，如互联网。
- 光纤通信电缆。
- 科研实验室中的光学设备。
4. 多模光纤与单模模块的比较4.1 传输距离•多模光纤的传输距离较短，一般在几百米到几千米之间。
•单模模块的传输距离较长，可以达到数十甚至上百公里。
4.2 传输速度•多模光纤的传输速度较慢，一般在10 Gbps以下。
•单模模块的传输速度较快，可以达到数十甚至上百 Gbps。
4.3 成本•多模光纤的制造成本较低，设备价格也相对较低。
•单模模块的制造成本较高，设备价格也较高。
单、多模光纤及其应用
一般来说，多模纤使用在短距离应用上，多使用于短距离的楼宇内部通讯、 机房、桌面应用等。中、长距离应用才使用单模光纤。
随着数据通讯对带宽要求的迅速增长，OM3光纤已成为主要铺设的多模光纤。 近期出现的OM4光纤也将得到大量应用。
常见光模块的使用
光模块的使用场合主要取决于光源类型
光源类型 波长(nm) LED VCSEL FP DFB 1310 850 1310 光纤类型 成本 多模 多模 单模 低 低 较低 中 应用 低速、短距，基本淘汰 高、低速，短距离 高、低速，中、短距离 高、低速，中、长距离
因为不是满注入的原因，每个VCSEL耦合进多模光纤的模式都不完全相同， 因此，同一个多模光纤对每个VCSEL的“带宽”也有差别，表现为经常可以传 输的距离比光纤标称带宽显示的长很多。 在多模光纤中，使用FP或DFB保证的传输距离还不如850nm VCSEL，但不 排除某个个体可以传输很远的情况出现。
多模光纤的色散
多模光纤的色散是不同模式的光在多模光纤中传输所产生的时间差，因为多模 光纤中的模式很多，产生的色散情况比较复杂，所以多模光纤没有象单模光纤 那样采用一个色散系数来表征色散特性。 一个多模光纤的模式色散特性用“带宽”来表示，这个“带宽”表示这个多模 光纤传 输信号的能力，单位是MHz*Km，指速率和距离的乘积，速率低则传输距离远 速率高则传输距离近。 同一个多模光纤的“带宽”跟使用的光源类型相关。用不同类型的光源测试同 一根光纤得到的”带宽“不同，所以多模光纤的带宽一般附带使用条件。
通讯中影响数据传输的因素
另一个是色散受限，这里的色散表征为不同的光（模式、波长）在光纤中传 输的时间差。 光脉冲从光纤一端传递到另一端由于模式色散或波长色散等原因产生脉冲 展宽，展宽到一定程度后会形成码间干扰，影响数字信号识别。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单模和多模光纤的特点和应用一、光纤结构光纤是光导纤维的简称，是一种新的光波导，是光通信系统最普遍和最重要的传输媒质。
它由单根玻璃纤芯、紧靠纤芯的包层、一次涂覆层以及套塑保护层组成。
（光纤呈圆柱形，由纤芯、包层和涂覆层三部分组成。
）纤芯和包层由两种光学性能不同的介质构成，内部的介质对光的折射率比环绕它的介质的折射率高。
包在外围的覆盖层就像不透明的物质一样，防止了光线在穿插过程中从表面逸出。
1. 纤芯位置：位于光纤的中心部位，直径：在4-50卩m单模光纤的纤芯直径为4-10卩m ,多模光纤的纤芯直径为50卩m 纤芯的成分：含有极少量掺杂剂的高纯度二氧化硅（如二氧化锗，五氧化二磷）作用是适当提高纤芯对光的折射率，用于传输光信号。
2. 包层位置：位于纤芯的周围直径：125 ^m成分：是含有极少量掺杂剂的高纯度二氧化硅。
掺杂剂（如三氧化二硼）的作用：适当降低包层对光的折射率，使之略低于纤芯的折射率，即纤芯的折射率大于包层的折射率（这是光纤结构的关键），它使得光信号封闭在纤芯中传输。
3. 光纤的最外层为涂覆层，包括一次涂覆层、缓冲层和二次涂覆层。
一次涂覆层：一般使用丙烯酸醋、有机硅或硅橡胶材料；缓冲层：一般为性能良好的填充油膏；二次涂覆层：一般多用聚丙烯或尼龙等高聚物。
涂覆层的作用：是保护光纤不受水汽侵蚀和机械擦伤，同时增加光纤的机械强度与可弯曲性，起着延长光纤寿命的作用。
涂覆后的光纤外径约 2. 5 mm。
4. 光纤最重要的两个传输特性损耗和色散是光纤最重要的两个传输特性，它们直接影响光传输的性能。
（I）光纤传输损耗：损耗是影响系统传输距离的重要因素之一，光纤自身的损耗主要有吸收损耗和散射损耗。
吸收损耗是因为光波在传输中有部分光能转化为热能; 为材料的折射散射损耗是因率不均匀或有缺陷、光纤表面畸变或粗糙造成的。
当然，在光纤通信系统中还存在非光纤自身原因的一些损耗，包括连接损耗、弯曲损耗和微弯损耗等。
这些损耗的大小将直接影响光纤传输距离的长短和中继距离的选择。
(2) 光纤传输色散：色散是光脉冲信号在光纤中传输，到达输出端时发生的时间上的展宽。
产生的原因是光脉冲信号的不同频率成分、不同模式，在传输时因速度不同，到达终点所用的时间不同而引起的波形畸变。
色散结果：这种畸变使得通信质量下降，从而限制了通信容量和传输距离。
二、光纤通信的工作窗口光纤损耗系数随着波长而变化，为获得低损耗特性，光纤通信选用波长范围在800 -1800nm,并称850nm(800-900nm)为短波长波段；1300-1600nm为长波长波段，主要有1310nm 和1550nm两个窗口。
实用的低损耗波长是：第一代系统，波长850nm,最低损耗2. 5dB/km，分贝(dB)采用石英多模光纤；第二代系统，波长1310nm最低损耗0. 27dB/km,采用石英单模最低色散光纤；第三代系统，波长1550nm最低损耗0.16dB/km，采用石英单模最低损耗与适应色散光纤。
上述三个波长称为三个工作窗口。
三、光纤分类一、多模光纤当光纤的几何尺寸远大于光波波长时(约I卩m),光纤传输的过程中会存在一着几十种乃至上百种传输模式，这样的光纤称为多模光纤。
由于不同的传播模式具有不同的传播速度与相位，因此，经过长距离传输会产生模式色散(经过长距离传输后，会产生时延差，导致光脉冲变宽)。
模式色散会使多模光纤的带宽边窄，降低传输容量，因此，多模光纤只适用于低速率、短距离的光纤通信，目前数据通信局域网大量采用多模光纤。
(一)多模光纤的主要产品及应用性能如下表：（二）A1类多模光纤传输性能要求二、单模光纤当光纤的几何尺寸较小，与光波长在同一数量级，如芯径在4-10卩m范围，光纤只允许一种模式（基模）在其中传播，其余的高次模全部截止，这样的光纤称为单模光纤。
单模光纤避免了模式色散，适用于大容量长距离传输。
（一）单模光纤分类：IEC 60793-2 和IEC 60793-2-50 中将单模光纤划分为B1.1、B1.2、B1.3、B2、B4、B5、B6等类别，ITU-T 也在G.652、G.653、G.654、G.655、G.656、G.657等建议中分别规范了各种单模光纤的定义和特性，而GB/T 9771的各部分参照IEC 60793-2-50和ITU-T G.65x系列制订。
其对应关系在下表中总述。
一种给定型号的单模光纤（例如：B4），通过对模场直径（也称有效面积）、色散系数、色散曲线的斜率、截止波长等参数进行适配的最优化，而获得不同的应用方式。
表.单模光纤的分类和定义1. G. 652 标准单模光纤特点及应用①零色散波长在1310 nm附近。
既可以使用在1310 nm波长区域，也可以使用在1550nm 波长区域。
最佳工作波长在1310 nm区域。
②当工作波长在1.3卩爼时，光纤色散很小，系统的传输距离只受光纤衰减所限制。
③光纤在1.3 ym波段的损耗较大；在1.55 ym波段的损耗较小。
④光纤截止波长：入cf < 1250nm,光缆截止波长：入cc < 1260nm。
⑤模场直径：1310nm处的模场直径是8.6- 9.5 ym 士0.7。
在1550nm处没有具体规定，但一般不大于10. 3 y m⑥衰减：衰减系数最大值在1310nm窗口，A级为0.36dB/km, B级为0.40dB/km;衰减系数最小值在1500nm窗口，A级为0.22dB/km, B级为0.25dB/km⑦色散：零色散波长范围是1300-1324nm。
⑧偏振模色散（PMD系数最大值：0. 3ps/麻m2. G. 653 色散位移光纤特点及应用色散位移光纤在1.55 ym色散为零，不利于多信道的WDM传输，用的信道数较多时，信道间距较小，这时就会发生四波混频（FWM导致信道间发生串扰。
如果光纤线路的色散为零，FW（四波混频）的干扰就会十分严重；如有微量色散，FWN干扰反而还会减少。
①光纤截止波长：入c f<1250nm.②模场直径：1550nm处的模场直径是7. 8- 8.5 ym 士0. 8 .③衰减：衰减系数最大值在1310nm窗口，A级为0.40dB/km,B级为0.45dB/km,C级为0. 55dB/km④偏振模色散（PMD系数最大值：0. 3ps/ 、/km此种光纤除了在日本等国家干线网上有应用外，在我国干线网上几乎没有应用3. G.654截止波长位移光纤特点及应用①零色散波长在1310nm附近，截止波长位移到较长的波长，所以该光纤也被称为截止波长位移单模光纤。
②工作波长为1.55卩m在该波长附近上的衰减最小。
③零色散点在1300nm附近，但在1550nm窗口色散较大，约为17-20 ps/(nm2• km)④光纤截止波长：1350nm«c f<1600nm.⑤模场直径：1550nm处的模场直径是9.5- 10.5艸士0. 7 .。
⑥衰减：衰减系数最大值在1550 nm窗口，A级为0.19dB/km, B 级为0. 22dB/km 。
⑦色散：1550nm色散系数最大值20 ps/(nm2• km); 1550nm 零色散斜率最大值为0.07ps/(nm2• km)。
⑧偏振模色散(PMD系数最大值：0. 3ps/济该种光纤主要应用于长距离数字传输系统。
如海底缆。
4. G.655非零色散位移光纤特点及应用①非零色散光纤实质上是一种改进的色散位移光纤，其零色散波长不在 1. 55卩m②在使用波长区域据有一非零的小色散值,以抑制密集波分复用(DWDM中四波混频(FWM效应③最佳使用波长范围在1500-1600nm区域。
④光纤截止波长：入cf < 1470nm,光缆截止波长：入cc < 1480nm=⑤模场直径：(8.0-11.0 )艸士0.7⑥衰减：衰减系数最大值在1500nm窗口，A级为0.22dB/km, B 级为0.25dB/km⑦C波段色散：非零色散区nm： 1530w入min w入maxc 1565，非零色散区绝对值ps/(nm2• km): 1.0 w Dmin w Dma W 10, Dmax- Dmin w 5.0 ps/(nm2• km);⑧偏振模色散(PMD系数最大值：0. 3ps/ V kmG. 655非零色散光纤适用于通信网和其他通信设备，它特别适用于DWDI系统的传输。
5. G.657接入网用弯曲不敏感单模光纤①G657A与B1.3类光纤兼容，但最小弯曲半径为10mm或7.5mm,适合在接入网中及室内使用，G657B不与B1.3类光纤兼容，但最小弯曲半径为7.5mm或5.0mm,适用于室内短距离的通信传输，工作波长在1310 nm、1550nm和1625nm②零色散波长在1310 nm附近。
既可以使用在1310 nm波长区域，也可以使用在1550nm 波长区域。
最佳工作波长在1310 nm区域。
光纤截止波长：光纤截止波长未做规定，光缆截止波长：入cc w 1260nm=④模场直径：G657A: (8.6-9.5 )^m 士0.4G657B: (6.3-9.5 )^m 士0.4⑤衰减：B6类单模光纤的衰减系数应符合下表规定表.B6类单模光纤的衰减系数⑥色散：零色散波长范围是1300-1324nm。
⑦偏振模色散（PMD系数最大值：0. 3ps/ j km⑧宏弯损耗：B6类单模光纤的宏弯损耗参数应符合下表规定。
