快速熔断器的应用
fuse在车载obc上的应用
fuse在车载obc上的应用简介fuse（快速熔断器）是一种用于保护电路的电气设备，被广泛应用于各种电子设备中。
在车载OBC（On-Board Charger，车载充电器）中，fuse扮演着重要的角色，为车辆充电过程提供了安全保护。
本文将介绍fuse在车载OBC上的应用，并探讨其重要性。
fuse的作用fuse主要用于保护电路免受过载和短路的损害，当电路中发生过载或短路时，fuse会自动断开电路，切断电流流动，以保护其他电子设备和电路不受损害。
在车载OBC中，fuse可防止过大的电流对车辆和充电系统造成危险。
fuse在车载OBC中的应用场景fuse在车载OBC中的应用场景包括以下几个方面：1. 输入电路保护车载OBC的输入电路需要与外部电源相连，以接受电能供给。
在这个过程中，可能会发生过电流或短路等意外情况。
fuse被应用于输入电路中，一旦发生过电流或短路，fuse会自动熔断，切断电路，以防止电流过大对车辆和充电系统造成损害。
2. 输出电路保护车载OBC的输出电路用于将电能传输到车辆的电池组中进行充电。
在这个过程中，可能会发生电流过载或电池故障等情况。
fuse也被应用于输出电路中，一旦发生电流过载，fuse 会断开电路，以防止过大的电流对电池组和车辆造成损害。
3. 故障检测和保护除了普通的过载和短路保护外，fuse还可以用于检测车载OBC中的故障，并提供相应的保护。
例如，当OBC内部出现温度过高的故障时，fuse可以断开电路，以防止温度继续上升导致更严重的损坏。
fuse的选型和要求在选择fuse时，需要考虑以下几个因素：1. 额定电流和电压根据车载OBC的额定电流和电压要求，选择适合的fuse。
额定电流应略高于OBC的工作电流，电压需满足OBC的输入和输出电压要求。
2. 熔断特性fuse的熔断特性也需要考虑，例如响应时间和断开电路时的动作电流。
在车载OBC中，需要选择反应速度较快的fuse，以确保能在意外情况发生时迅速切断电路。

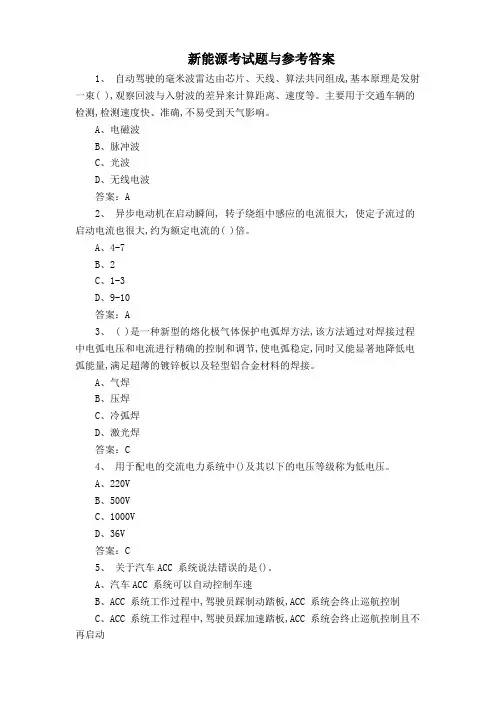

新能源考试题与参考答案
新能源考试题与参考答案1、自动驾驶的毫米波雷达由芯片、天线、算法共同组成,基本原理是发射一束( ),观察回波与入射波的差异来计算距离、速度等。
主要用于交通车辆的检测,检测速度快、准确,不易受到天气影响。
A、电磁波B、脉冲波C、光波D、无线电波答案：A2、异步电动机在启动瞬间, 转子绕组中感应的电流很大, 使定子流过的启动电流也很大,约为额定电流的( )倍。
A、4-7B、2C、1-3D、9-10答案：A3、 ( )是一种新型的熔化极气体保护电弧焊方法,该方法通过对焊接过程中电弧电压和电流进行精确的控制和调节,使电弧稳定,同时又能显著地降低电弧能量,满足超薄的镀锌板以及轻型铝合金材料的焊接。
A、气焊B、压焊C、冷弧焊D、激光焊答案：C4、用于配电的交流电力系统中()及其以下的电压等级称为低电压。
A、220VB、500VC、1000VD、36V答案：C5、关于汽车ACC 系统说法错误的是()。
A、汽车ACC 系统可以自动控制车速B、ACC 系统工作过程中,驾驶员踩制动踏板,ACC 系统会终止巡航控制C、ACC 系统工作过程中,驾驶员踩加速踏板,ACC 系统会终止巡航控制且不再启动D、汽车ACC 系统可以减轻驾驶员的疲劳度答案：C6、以下属于中级惯性传感器主要的应用范围的是()。
A、光学瞄准系统B、导弹导引头C、GPS 辅助导航系统D、消费电子类产品答案：C7、自适应巡航控制系统的主要功能是基于特定的信息控制车速与前方车辆运动状况相适应,这些信息包括()。
①与前车间的距离;②本车的运动状态;③驾驶员的操作指令。
A、②③B、①③C、①②③D、①②答案：C8、白车身轻量化系数作为汽车轻量化的评价指标,考虑了车身( )、车身大小、质量水平,对白车身材料的合理使用、结构优化设计有重要意义。
A、抗变形能力B、应力集中C、刚度性能D、扭转刚度答案：D9、在自感应电压阶段,点火线圈的能量(通过初级线圈的电流)以( )形式临时存储在点火线圈内。
丹佛斯软启动器的运用
丹佛斯软启动器的运用软启动器的作用是降低交流异步电动机在直接启动时的电流.软启动器的控制类型有很多，如转矩控制，开环电压控制，闭环电压控制以及闭环电流控制. 就丹佛斯而言,MCD3000，MCD202属于闭环电流控制，带有电流检测装置，具有电机保护功能. MCD201属于电压控制，须外加过流保护装置。
虽然，软启动器种类繁多，但其总的原理不外乎通过控制晶间管的导通角来达到控制电机启动电压的目的。
因此相对于变频器而言，其内部结构相对简单，价格也低很多。
但是如果软启动器选型和使用不当，则会造成很多不良后果。
使用软启动器的优点是限制启动电流，但其副作用是造成启动转矩按平方关系减小. 如果参数设置不当，会造成启动困难甚至损坏设备. 以下结合丹佛斯MCD3000软启动器，介绍一下软启动器在使用时应注意的事项。
合理选择启动电流倍数，参数2：启动电流的降低会带来的启动转矩的下降。
启动转矩和启动电流有如下关系：启动转矩=堵转转矩×(启动电流/堵转电流)，例如，对于一台IIOKW的电机，其堵转转矩是额定转矩的2.5倍，堵转电流是额定电流的6倍，如果软启动器设置为3倍启动电流，则实际启动转矩为图 1 直接启动和软启动器启动电流和转矩的区别图 1 给出了直接启动和软启动器启动时电机电流和转矩的情况. 并示出了在不同的负载情况下可启动和不可启动的情况。
在软启动器的操作说明中列举了不同应用类型的典型启动电流倍数。
这对应用有一定指导意义，但并不绝对。
应视具体工矿和电机特性而定。
在实际应用中往往有这样的情况，即一次启动失败后没有采取任何措施而反复启动，结果造成的钦启动器故障损坏。
因此，在启动失败后，应先确认机械上无卡死的情况，有条件时可手动盘车确认。
然后在适当增加启动倍数后再启动.另外要限制每小时的启动次数，在不需频繁启动的情况下，应将再启动延时，参数15设置在120单位以上，即停止后到下次启动时间在20分钟以上。
在此期间，软启动器不能再次启动，电流[AMPS]指示发光二极管闪烁。
熔断器的选型和使用维护方法
一、熔断器的概念熔断器其实就是一种短路保护器,广泛用于配电系统和控制系统,主要进行短路保护或严重过载保护。
熔断器是以金属导体作为熔体而分断电路的电器，它串联于电路中，当过载或短路电流通过熔体时，熔体自身将发热而熔断，从而对电力系统、各种电工设备及家用电器起到保护作用。
熔断器具有反时延特性，当过载电流小时，熔断时间长；过载电流大时，熔断时间短。
因此，在一定过载电流范围内至电流恢复正常，熔断器不会熔断，可以继续使用。
熔断器主要由熔体、外壳和支座3 部分组成，其中熔体是控制熔断特性的关键元件。
二、熔断器的作用当电路发生故障成异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中某些器件或贵重器件，也有可能烧毁电路甚至火灾或重大事故。
若电路中正确地选配安置了熔断器，那么，熔断器就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。
最早期的熔断器于一百多年前由爱迪生发明，由于当时的工业不发达白炽灯很贵重，所以，最初是将它用来保护昂贵的白炽灯。
三、熔断器的构造熔断器由绝缘底座（支持件）、触头、熔体等组成。
熔体是熔断器的主要工作部分，熔体相当于串联在电路中的一段特殊的导线，当电路发生短路或过载时，电流过大，熔断器因过热而熔化，从而切断电路。
熔体常做成丝状、栅状或片状。
熔体材料具有相对熔点低，特性稳定、易熔断的特点。
一般采用铅锡合金、纯铜片、镀银铜片、铝、锌、银等金属；常见熔断器触头通常有两个，是熔体与电联接的重要部件，它必须有良好的导电性，不应产生明显的安装接触电阻；四、熔断器种类1、螺旋式熔断器RL：在熔断管装有石英砂，熔体埋于其中，熔体熔断时，电弧喷向石英砂及其缝隙，可迅速降温而熄灭。
为了便于监视，熔断器一端装有色点，不同的颜色表示不同的熔体电流，熔体熔断时，色点跳出，示意熔体已熔断。
螺旋式熔断器额定电流为5～200A，主要用于短路电流大的分支电路或有易燃气体的场所。
电工电子应用技术 晶闸管可控整流电路教案
单元十三电力电子技术基础（教案）注：表格内黑体字格式为（黑体，小四号，1.25倍行距，居中）13.2晶闸管可控整流电路【教学过程】组织教学：1．检查出勤情况。
2．检查学生教材，习题册是否符合要求。
3．宣布上课。
引入新课：1．可控整流电路的作用是将交流电变换为电压大小可以调节的直流电，以供给直流用电设备，如直流电动机的转速控制、同步发电机的励磁调节、电镀和电解电源等，它主要利用晶闸管的单向导电性和可控性构成。
2．通过实物演示及列举实例，让学生了解桥式整流电路的原理及应用，从而激发他们的学习兴趣。
讲授新课：13.2晶闸管可控整流电路13.2.1整流电路可控整流电路的作用是将交流电变换为电压大小可以调节的直流电，以供给直流用电设备，如直流电动机的转速控制、同步发电机的励磁调节、电镀和电解电源等，它主要利用晶闸管的单向导电性和可控性构成。
13.2.1整流电路单相半波可控整流电路虽然具有电路简单、调整方便、使用元件少的优点，但却有整流电压脉动大、输出整流电流小的缺点。
比较常用的是半控桥式整流电路，简称半控桥，其电路如图13-2-1所示。
在变压器副边电压u的正半周（a端为正）时，T1和D2承受正向电压。
这时如对晶闸管T1引入触发信号，则T1和D2导通，电流的通路为a→T1→R L→D2→b图13-2-1 电阻性负载的单相半控桥式整流电路这时T2和D1都因承受反向电压而截止。
同样，在电压u的负半周时，T2和D1（讲解）（讲解）观看PPT：整流电路)承受正向电压。
这时，如对晶闸管T 2引入触发信号，则T 2和D 1导通，电流的通路为： b→T 2→R L →D 1→a图13-2-2 电阻性负载时单相半控桥式整流电路的电压与电流的波形这时T 1和D 2处于截止状态。
电压与电流的波形如图13-2-2所示。
桥式整流电路的输出电压的平均值为2cos 219.00a U U +⋅= (13-2-1)输出电流的平均值为2cos 19.000aR U R U I L L +⋅==(13-2-2) 13.2.2晶闸管的过电流、过电压保护1．晶闸管的过电流保护由于晶闸管的热容量很小，一旦发生过电流时，温度就会急剧上升而可能把PN 结烧坏，造成元件内部短路或开路。

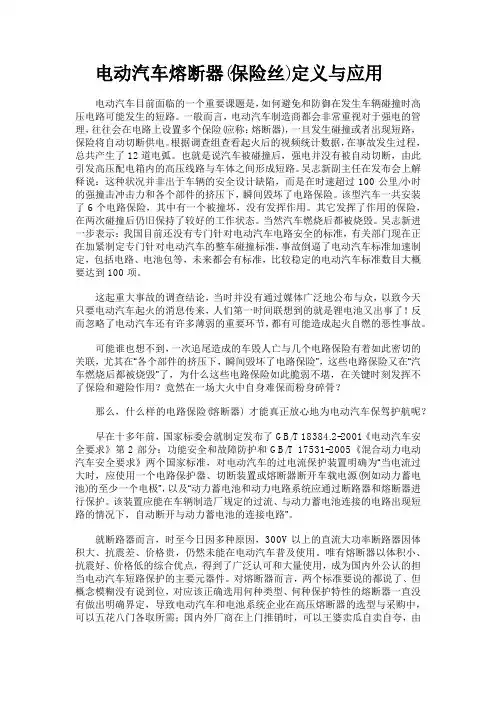

电动汽车熔断器(保险丝)定义与应用
电动汽车熔断器(保险丝)定义与应用电动汽车目前面临的一个重要课题是，如何避免和防御在发生车辆碰撞时高压电路可能发生的短路。
一般而言，电动汽车制造商都会非常重视对于强电的管理，往往会在电路上设置多个保险(应称：熔断器)，一旦发生碰撞或者出现短路，保险将自动切断供电。
根据调查组查看起火后的视频统计数据，在事故发生过程，总共产生了12道电弧。
也就是说汽车被碰撞后，强电并没有被自动切断，由此引发高压配电箱内的高压线路与车体之间形成短路。
吴志新副主任在发布会上解释说：这种状况并非出于车辆的安全设计缺陷，而是在时速超过100公里/小时的强撞击冲击力和各个部件的挤压下，瞬间毁坏了电路保险。
该型汽车一共安装了6个电路保险，其中有一个被撞坏，没有发挥作用。
其它发挥了作用的保险，在两次碰撞后仍旧保持了较好的工作状态。
当然汽车燃烧后都被烧毁。
吴志新进一步表示：我国目前还没有专门针对电动汽车电路安全的标准，有关部门现在正在加紧制定专门针对电动汽车的整车碰撞标准，事故倒逼了电动汽车标准加速制定，包括电路、电池包等，未来都会有标准，比较稳定的电动汽车标准数目大概要达到100项。
这起重大事故的调查结论，当时并没有通过媒体广泛地公布与众，以致今天只要电动汽车起火的消息传来，人们第一时间联想到的就是锂电池又出事了！反而忽略了电动汽车还有许多薄弱的重要环节，都有可能造成起火自燃的恶性事故。
可能谁也想不到，一次追尾造成的车毁人亡与几个电路保险有着如此密切的关联，尤其在“各个部件的挤压下，瞬间毁坏了电路保险”，这些电路保险又在“汽车燃烧后都被烧毁”了，为什么这些电路保险如此脆弱不堪，在关键时刻发挥不了保险和避险作用？竟然在一场大火中自身难保而粉身碎骨？那么，什么样的电路保险(熔断器) 才能真正放心地为电动汽车保驾护航呢？早在十多年前，国家标委会就制定发布了GB/T 18384.2-2001《电动汽车安全要求》第2部分：功能安全和故障防护和GB/T 17531-2005《混合动力电动汽车安全要求》两个国家标准，对电动汽车的过电流保护装置明确为“当电流过大时，应使用一个电路保护器、切断装置或熔断器断开车载电源(例如动力蓄电池)的至少一个电极”，以及“动力蓄电池和动力电路系统应通过断路器和熔断器进行保护。
电力电子技术第四版习题集
□ 附录：习 题 集一、填空1、晶闸管的问世，使 电子技术 进入了强电领域，形成了 电力电子 学科。
2、电力电子变流技术的应用主要有以下几方面： 整流 、 直流斩波 、 逆变 、 交流电力控制 、 变频 和 变相 。
3、在通常情况下，电力电子器件功率损耗主要为____通态损耗____，而当器件开关频率较高时，功率损耗主要为___开关损耗_____。
4、电力电子器件在实际工作中应用中，一般是由 控制电路 、 驱动电路 和以电力电子器件为核心的 主电路 组成的一个系统。
由于电路中存在电压和电流的过冲，往往需添加___保护_____。
5、普通晶闸管内部四个区形成 三个 PN 结,外部有三个电极，分别是 阳极A 极、 阴极K 极和 门极G 极。
6、晶闸管在其阳极与阴极之间加上 正向 电压的同时，门极上加上 触发 电压，晶闸管就导通。
7、只有当阳极电流小于 维持电流 电流时，晶闸管才通转为截止。
8、正弦半波电流的波形系数dI I K 为： 1.57 9、晶闸管的工作状态有正向 阻断 状态，正向 导通 状态和反向 阻断 状态三种。
10、某半导体器件的型号为KP50—7的，其中KP 表示该器件的名称为 普通晶闸管 ，50表示 额定电流50A ，7表示 额定电压700V 。
11、逆导晶闸管是将____二极管____与晶闸管__反向并联______（如何连接）在同一管芯上的功率集成器件。
12、在晶闸管两端并联的RC 回路是用来防止 关断过电压 损坏晶闸管的。
13、用来保护晶闸管过电流的熔断器叫 快速熔断器 。
14、晶闸管串联时，给每只管子并联相同阻值的电阻R 是___静态均压_____措施，给每只管子并联RC 支路是___动态均压_____措施，当需同时串联和并联晶闸管时，应采用___先串后并_____的方法。
15、按照电力电子器件能够被控制电路信号所控制的程度，可以将电力电子器件分为 不可控 型器件、 半控 型器件和 全控型 器件。
变频器选型--快速熔断器的选择及应用
快速熔断器的选择及应用快速熔断器在半导体电力整流变电保护中的配置至关重要，一旦设备定型后，快速熔断器的选用会直接影响直流供电的质量和用电的效率等整流变电参数。
电力半导体器件热容量小，在故障状态下必须要有快速熔断器保护，而快速熔断器具有与半导体器件类似的热特性，是一种良好的保护器件。
本文涉及的是封闭式有填料式快速熔断器，在运行中没有外部现象。
1 快速熔断器的配置快速熔断器在半导体电力整流器保护中的配置一般分2类。
1.1 变流臂内部并联支路配置保护式此类型主要用于大功率和超大功率整流器的保护。
当变流臂中某一支路器件因某种原因损坏时（每一支路根据设备功率不同，一般并联几对快速熔断器和半导体整流元件串联而成，图1仅标出1对快速熔断器与半导体整流元件），导致与之串联的快速熔断器保护分断后，一般情况下仅1个器件出故障，并不影响整个整流器的正常运行。
目前，唐山三友集团冀东化工有限公司的半导体电力整流器保护中的配置就属于变流臂内部并联支路配置保护式，运行效果很好，如图1所示。
1.2 分相配置总体保护式此类型主要用于中、小功率整流器的保护。
当某一变流臂中的器件因某种原因损坏时，导致该相快速熔断器保护分断后，整流器的保护将自动切断供电电源，停止向整流器供电，氯碱行业不常用该配置，如图2所示。
2 快速熔断器的选用也称电压电流法。
线路变流变压器的线电压应低于快速熔断器的额定电压。
经电力半导体器件与快速熔断器串联短路实验验证，以半导体额定电流乘以系数，做为所选用的快速熔断器的额定电流。
因快速熔断器的额定电流是有效值，而半导体器件的额定电流是平均值，针对上述第一类配置方案（图1），对第一代产品RS0、RS3系列（我国快速熔断器的发展史可分为4个阶段，第一代是全国联合设计的RS0、RS3系列，参数为480A、750V以下，分断能力为50kA，是一种体积较大、价格低廉、电寿命短的初级产品，目前尚有相当装机量）而言，该系数可按整流管为1.4、晶体管1.2、快速晶体管为1来选配，如ZP1000配1400A快速熔断器。
负荷开关、熔断器及低压开关
熔断器
常用于需要电流保护的场合，如家 用电器、工业设备等。
低压开关
适用于低压配电系统中的电路控制， 如家庭配电箱、工业生产线等。
选择建议
根据工作需求选择合适的开关类型。 考虑开关的操作方式和安装环境。
考虑开关的额定电流和电压是否满足电路要求。
对于需要电流保护的场合，选择合适的熔断器类型和规 格。
工作原理比较
负荷开关
主要用于接通或断开电路， 其工作原理是通过机械操 作来控制电路的通断。
熔断器
是一种电流保护装置，当 电流超过预定值时，熔断 器会因过热而熔断，从而 切断电路。
低压开关
通常指用于低压配电系统 的开关，其工作原理是通 过手动或自动方式来接通 或断开电路。
应用场合比较
负荷开关
适用于需要频繁接通和断开电路 的场合，如电动机控制、照明系
护。
电力系统
电力系统中用于保护变压器、 发电机等设备不受过电流损害
。
03
低压开关
低压开关的定义与作用
定义
低压开关是一种在电路中起控制和保护作用的电气设备，通常用于低压配电系统 中。
作用
低压开关主要用于接通或断开电路，实现对电路的控制和保护，防止设备过载、 短路等故障对电路造成损坏。
低压开关的类型与特点
负荷开关、熔断器及低压 开关
• 实际应用案例
01
负荷开关
负荷开关的定义与作用
定义
负荷开关是一种用于控制电器设 备负载电流的开关设备，通常安 装在配电系统中，用于接通或断 开电路。
作用
主要用于控制和保护电路中的电 器设备，防止过载和短路等故障 对设备造成损坏。
熔断器的类型与特点
插入式熔断器
熔断器选用三大方法
熔断器选用三大方法熔断器是一种结构简单、使用方便、价格低廉的保护电器，广泛应用于低压配电系统和控制电路中，主要作为短路保护元件，也常作为单台电气设备的过载保护元件。
1. 熔断器选用的一般原则（1）根据使用条件确定熔断器的类型。
（2）选择熔断器的规格时，应首先选定熔体的规格，然后根据熔体去选择熔断器的规格。
（3）熔断器的保护特性应与被保护对象的过载特性有良好的配合。
（4）在配电系统中，各级熔断器应相互匹配，一般上一级熔体的额定电流要比下一级熔体的额定电流大2~3倍。
（5）对于保护电动机的熔断器，应注意电动机启动电流的影响，熔断器一般只作为电动机的短路保护，过载保护应采用热继电器。
（6）熔断器的额定电流应不小于熔体的额定电流；额定分断能力应大于电路中可能出现的最大短路电流。
2. 一般用途熔断器的选用方法（1）熔断器类型的选择。
熔断器主要根据负载的情况和电路短路电流的大小来选择类型。
例如，对于容量较小的照明线路或电动机的保护，宜采用RCIA系列插入式熔断器或RM10系列无填料密闭管式熔断器；对于短路电流较大的电路或有易燃气体的场合，宜采用具有高分断能力RL系列螺旋式熔断器或RT（包括NT）系列有填料封闭管式熔断器；对于保护硅整流器件及晶闸管的场合，应采用快速熔断器。
熔断器的形式也要考虑使用环境，例如，管式熔断器常用语大型是被及容量较大的变电场合；插入式熔断器常用语无振动的场合；螺旋式熔断器多用于机床配电；电子设备一般采用熔丝座。
（2）熔体额定电流的选择。
1）对于照明电路和电热设备等电阻性负载，因为其负载电流比较稳定，可用作过载保护和短路保护，所以熔体的额定电流Irn应等于或稍大于负载的额定电流Ifn，即：2）电动机的启动电流很大，因此对电动机只宜作短路保护，对于保护长期工作的单台电动机，考虑到电动机启动时熔体不能熔断，即式中，轻载启动或启动时间较短时，系数可取近1.5；带重载启动、启动时间较长或启动较频繁时，系数可取近2.5。
熔断器与热继电器
热继电器具有动作可靠、性能稳定、保护功能强等优点，能 够有效地保护电动机等电气设备免受过载电流的损害。
热继电器的应用场景
应用场景
热继电器广泛应用于电力、化工、冶 金、机械等行业的电动机过载保护， 尤其在需要频繁启动、制动和高负荷 运行的设备中应用更为广泛。
应用注意事项
在使用热继电器时，需要根据电动机 的额定电流和启动电流进行合理选型， 以确保热继电器能够准确动作，同时 也要注意定期检查和维护热继电器， 确保其正常工作。
缺点
熔断器只能用于一次性的保护，更换熔断体需要停电操作，对于需要长期稳定运行的系 统不太适用。
优缺点比较
优点
热继电器能够根据双金属片的温度弯曲 程度来控制电路的通断，具有温度滞后 特性，能够实现长期过载保护。热继电 器的保护功能可以通过调整整定值来实 现多种保护需求。
VS
缺点
热继电器的动作时间与负载电流的大小有 关，动作时间会随着负载电流的增加而延 长，因此不太适合用于短路等快速保护场 合。同时，热继电器的结构相对复杂，价 格较高。
器。
对于需要快速切断故障电路的场 景，可以选择具有快速熔断特性 的熔断器，以减小故障影响范围。
在某些需要高可靠性的关键设备 中，可以选择具有高精度、低误 差的热继电器，以确保设备的稳
定运行。
05
熔断器与热继电器的未来发展
技术发展趋势
1 2 3
高温超导技术
随着高温超导材料研究的深入，未来熔断器和热 继电器有望采用高温超导材料，实现更高效、更 快速的响应。
使用场景比较
熔断器
熔断器通常用于电路中的短路保护，适用于小电流电路。由于熔断器具有快速熔断的特性，因此也常 用于防止设备启动时的浪涌电流。
熔断器
学习与归纳
1、熔断器的用途、基本结构、工作原理及主要 参数、系列产品与图形符号，熔断器的选择。 2、熔体额定电流不能大于熔断器额定电流。
1、熔断器的作用、符号各是什么？
2、如何选择熔断器？ 3、二版P31 12
熔断器的安秒特性曲线见图1－18
熔断器的安秒特性数值关系见表1－３
熔断器
t
表明熔断器的熔断时间与流过 熔体电流的关系。是反时限特 性，流过熔体的电流越大，熔 化（或熔断）时间越短。
正 常 工 作 区
熔断区
过 载 区
最小熔化电流 图1－18
熔体额定 电流IN应小 于最小熔 化电流。
I/I N
0
Ｉmin
熔体额定电流不能大于熔断器额定电流
熔断器
3、极限分断能力 指熔断器在规定的使用条件下， 能可靠分断的最大短路电流值。 4、截断电流特性 指在规定的条件下，截断电流 与预期电流的关系特性。截断电流是指熔断器分 断期间电流到达的最大瞬时值。
熔断器
二、熔断器的类型
1、插入式熔断器——RC1A系列，主要用于低压分
熔断器的安秒特性（保护特性）曲线
熔断器
主要参数
1、额定电压 指熔断器长期工作时和熔断后所 能承受的电压。 2、额定电流 熔断器额定电流 指保证熔断器能长期正常工作 的电流，是由熔断器各部分长期工作时的允许温 升所决定的。 熔体额定电流 指在规定条件下，长时间通过熔 体而熔体不熔断的最大电流值。有2，4，6，8， 10A等。
熔断器
熔断器RT14系列
熔断器
熔断器RW系列
RW3、RW7、RW10 、RW11户外跌落式熔断器用于交流
50Hz额定电压为10kV的电力系统中，作输电线路和电力变压器的短路和 过负荷保护。可以与负荷开断操作勾棒配合，切合空载变压器，空载线 路及负荷电流。具有重量轻、结构简单、耐污性能强，安装方便等优点。
熔断器
熔断器—无填料封闭管式熔断器
2019/4/8
15
沈阳航空职业技术学院
电气控制技术及应用——配电电器
熔断器—无填料封闭管式熔断器
2019/4/8
16
沈阳航空职业技术学院
电气控制技术及应用——配电电器
熔断器—螺 旋 式 熔 断 器
螺旋式熔断器主要 应用于交流电压 380V电流强度200A 以内的电力线路和 用电设备中作短路 保护。特别是在机 床电路中应用的比 较广泛。
2019/4/8 21
沈阳航空职业技术学院
电气控制技术及应用——配电电器
熔断器—选用与维护（三）
⑥熔体额定电流的选择： A.对于只有很小或者没有冲击电流的 负载电路的保护，熔体的额定电流应 等于或者稍大于被保护的电路的工作 电流，即：IFU≥I 。 B.对于电动机类负载，必须考虑启动 冲击电流的影响来选择熔体的额定电 流值，即：IFU≥（1.5-2.5）IＮ 。
2019/4/8 20
沈阳航空职业技术学院
电气控制技术及应用——配电电器
熔断器—选用与维护（二）
④熔断器的额定分断能力必须大于电 路中可能出现的最大故障电流值； ⑤熔断器的选择需考虑在同一电路网 络中与其他配电电器、控制电器之间 的选择性级差配合的要求。上一级熔 断器熔体的额定电流应比下一级熔断 器熔体的额定电流大1～2个级差。
2019/4/8 1
沈阳航空职业技术学院
电气控制技术及应用——配电电器
熔 断 器 的 保 护 特 性
★当流过熔体的电流达到熔体额定电流的 1.3—2倍时，熔体自身的发热温度开始缓慢 上升，熔体开始缓慢融断； ★当流过熔体的电流达到熔体额定电流的 8—10倍时，熔体自身的发热温度呈突变式 上升，熔体迅速融断。 ★熔断器的这种电流越大，熔体熔断的速度 越快的特性就被称之为熔断器的保护特性或 者称之为安秒特性。
熔断器
熔断器基本介绍编辑熔断器熔断器是根据电流超过规定值一定时间后，以其自身产生的热量使熔体熔化，从而使电路断开的原理制成的一电流保护器。
熔断器广泛应用于低压配电系统和控制系统及用电设备中，作为短路和过电流保护，是应用最普遍的保护器件之一。
熔断器是一种过电流保护电器。
熔断器主要由熔体和熔管两个部分及外加填料等组成。
使用时，将熔断器串联于被保护电路中，当被保护电路的电流超过规定值，并经过一定时间后，由熔体自身产生的热量熔断熔体，使电路断开，起到保护的作用。
以金属导体作为熔体而分断电路的电器。
串联于电路中，当过载或短路电流通过熔体时，熔体自身将发热而熔断，从而对电力系统、各种电工设备及家用电器起到保护作用。
具有反时延特性，当过载电流小时，熔断时间长；过载电流大时，熔断时间短。
因此，在一定过载电流范围内至电流恢复正常，熔断器不会熔断，可以继续使用。
熔断器主要由熔体、外壳和支座3部分组成，其中熔体是控制熔断特性的关键元件。
工作原理编辑熔断器利用金属导体作为熔体串联于电路中，当过载或短路电流通过熔体时，因其自身发热而熔断，从而分断电路的一种电器。
熔断器结构简单，使用方便，广泛用于电力系统、各种电工设备和家用电器中作为保护器件。
熔断器（fuse）是指当电流超过规定值时，以本身产生的热量使熔体熔断，断开电路的一种电器。
熔断器是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开；运用这种原理制成的一种电流保护器。
熔断器广泛应用于高低压配电系统和控制系统以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。
熔断器是一种过电流保护器。
熔断器主要由熔体和熔管以及外加填料等部分组成。
使用时，将熔断器串联于被保护电路中，当被保护电路的电流超过规定值，并经过一定时间后，由熔体自身产生的热量熔断熔体，使电路断开，从而起到保护的作用。
以金属导体作为熔体而分断电路的电器，串联于电路中，当过载或短路电流通过熔体时，熔体自身将发热而熔断，从而对电力系统、各种电工设备以及家用电器都起到了一定的保护作用。
快速熔断器的选择及应用
快速熔断器的选择及应用整流变电是氯碱行业中的重要环节，而快速熔断器在半导体电力整流变电保护中的配置至关重要，一旦设备定型后，快速熔断器的选用会直接影响直流供电的质量和用电的效率等整流变电参数。
电力半导体器件热容量小，在故障状态下必须要有快速熔断器保护，而快速熔断器具有与半导体器件类似的热特性，是一种良好的保护器件。
本文涉及的是封闭式有填料式快速熔断器，在运行中没有外部现象。
1 快速熔断器的配置快速熔断器在半导体电力整流器保护中的配置一般分2类。
1.1 变流臂内部并联支路配置保护式此类型主要用于大功率和超大功率整流器的保护。
当变流臂中某一支路器件因某种原因损坏时（每一支路根据设备功率不同，一般并联几对快速熔断器和半导体整流元件串联而成，图1仅标出1对快速熔断器与半导体整流元件），导致与之串联的快速熔断器保护分断后，一般情况下仅1个器件出故障，并不影响整个整流器的正常运行。
目前，唐山三友集团冀东化工有限公司的半导体电力整流器保护中的配置就属于变流臂内部并联支路配置保护式，运行效果很好，如图1所示。
1.2 分相配置总体保护式此类型主要用于中、小功率整流器的保护。
当某一变流臂中的器件因某种原因损坏时，导致该相快速熔断器保护分断后，整流器的保护将自动切断供电电源，停止向整流器供电，氯碱行业不常用该配置，如图2所示。
2 快速熔断器的选用也称电压电流法。
线路变流变压器的线电压应低于快速熔断器的额定电压。
经电力半导体器件与快速熔断器串联短路实验验证，以半导体额定电流乘以系数，做为所选用的快速熔断器的额定电流。
因快速熔断器的额定电流是有效值，而半导体器件的额定电流是平均值，针对上述第一类配置方案（图1），对第一代产品RS0、RS3系列（我国快速熔断器的发展史可分为4个阶段，第一代是全国联合设计的RS0、RS3系列，参数为480A、750V以下，分断能力为50kA，是一种体积较大、价格低廉、电寿命短的初级产品，目前尚有相当装机量）而言，该系数可按整流管为1.4、晶体管1.2、快速晶体管为1来选配，如ZP1000配1400A 快速熔断器。
浅谈ATSE的选择应用
浅谈TSE的选择应用双电源转换开关电器（TSE）的相关国际标准IEC60947-6-1和国家标准GB/T14048. 11已经相继颁布和执行。
目前从设计到施工单位的有关人员都知道了要以转换开关标准来要求和约束TSE的选择和使用。
但考虑到很多实际工程和负载的特殊性，仅满足国家标准的TSE并不一定都能满足施工要求，本文结合实际工程中的应用加以分析。
结合一些实际工程和负载的具体情况，在此通过列举几项实际工程中常遇到的问题，对TSE的选用加以论述。
【分断能力—短路耐受容量】在供电系统中，短路电流是不可避免的，所以选择电气开关时，必须考虑短路电流及其影响。
众所周知，对于断路器这种有保护功能的开关来说，选择时除了考虑额定电流，还要考虑短路分断容量，也就是说在发生短路故障时，断路器有多大的能力来克服短路电流带来的动能、热能的急剧变化，完成回路的分断。
这就是断路器的“额定短路分断容量”，也就是分断能力。
对于PC级的ATS、负荷开关、隔离开关、交流接触器等不具备保护功能的开关来说，发生短路故障时，这些开关只能承受着，直到起保护作用的断路器、熔断器动作切除短路电流。
所以这些自身没有保护功能的开关在选择时，不但要考虑其额定电流值，还应该考虑分断能力。
从定义和相关国家标准来说，短路耐受容量是包含了“耐受时间”和“耐受电流”这两个概念，也就是在多长的时间范围内可以承受多大的短路电流。
我们知道导体通过电流时是要发热的，不考虑电流变化带来的电磁影响（动稳定性），一般将开关烧坏的主要是热能。
我们知道，导体通电发热量与流过导体的电流平方和时间成正比，对导体作用的电流越大，时间越长，产生的热能就越多。
如果我们要提高开关耐受短路电流I值，我们只能提高开关的熔点，或者缩短作用时间t。
从理论上讲，提高开关的熔点也就是选择高熔点的金属（例如金、钨、硅合金等）做触头，增大开关和触头尺寸（便于降低电阻和散热），但这会增加开关的成本和增大开关的尺寸，而且高熔点合金技术为国外各公司所保密，所以实现起来并不容易。
整流器中快速熔断器的作用
整流器中快速熔断器的作用快速熔断器（Fast-acting fuse）是一种用于保护电路的安全装置，广泛应用于各种电子设备和电力系统中。
其主要作用是在电路发生过电流或过载时，迅速切断电路，以保护其他设备和电路的安全运行。
快速熔断器的工作原理是基于热保护原理。
当电流超过额定电流时，熔断器内的导体会受到电流的加热作用，导体会产生热量并通过扩散传导给熔断器内部的绝缘材料。
当绝缘材料内温度升高到一定程度时，绝缘材料会发生物理或化学变化，使导体断开电路。
快速熔断器与其它类型的熔断器（如慢熔断器）相比，最主要的区别是它们的熔断时间。
快速熔断器相对较快地断开电路，通常在几毫秒到几十毫秒之间。
这是由于快速熔断器采用了特殊的材料和结构设计，以提高其热散射能力和热响应速度。
快速熔断器的主要作用有以下几个方面：1.过电流保护：当电路中发生过电流现象（如短路故障或过载），快速熔断器能够迅速切断电路，防止过电流损坏其他设备和电路。
快速断电可大大减少故障电流对其他元器件的破坏，减少电气设备事故的发生。
2.设备保护：在电路发生故障时，快速熔断器能够保护设备免受进一步损坏。
它可以迅速切断故障电路，防止大电流通过设备，保护设备本身的安全和正常运行。
3.火灾防护：过大的电流可能引发火灾。
快速熔断器能够及时切断电路，阻止过高的电流流过设备，减少电器设备火灾的发生。
4.人身安全：在电路发生故障时，快速熔断器能够迅速切断电路，减少对人身安全的威胁。
过大的电流可能导致电击或触电事故，快速熔断器的使用能够降低此类事故的风险。
快速熔断器的设计和选型需要考虑以下几个方面：1.电流额定值：快速熔断器的额定电流应与所保护电路的额定电流相匹配。
额定电流过低会导致误断断路，过高会导致无法正常保护电路的运行。
2.定格电压：快速熔断器的额定电压应与电路的额定电压相匹配。
过高的电压可能导致快速熔断器受损，无法正常切断电路。
3.熔断特性：快速熔断器的熔断特性应符合所保护电路的要求。
变频器前快速熔断器的规格
变频器前快速熔断器的规格变频器是一种广泛应用于工业和家用电器领域的电力控制设备，而快速熔断器则是用于保护变频器免受过电流和短路电流损害的重要元件。
本文将详细介绍变频器前快速熔断器的规格及选用方法。
一、变频器前快速熔断器的作用快速熔断器是一种具有快速熔断功能的熔断器，它在电路中主要起到保护作用。
当电路中出现过电流或短路电流时，快速熔断器会在极短的时间内断开电路，从而保护电路中的电器元件不受损害。
在变频器前安装快速熔断器，可以有效地保护变频器免受过电流和短路电流的影响。
二、变频器前快速熔断器的规格变频器前快速熔断器的规格主要有以下几种：1.额定电压：快速熔断器的额定电压应等于或大于变频器的额定电压。
2.额定电流：快速熔断器的额定电流应等于或大于变频器的额定电流。
通常情况下，变频器的额定电流为电动机额定电流的1.5倍左右。
3.短路分断能力：快速熔断器的短路分断能力应大于或等于电路中可能出现的最大短路电流。
4.动作时间：快速熔断器的动作时间应小于或等于电路中的故障电流达到最大值的时间。
5.安装方式：快速熔断器有插入式和抽屉式两种安装方式，应根据变频器的具体型号和安装方式选择合适的快速熔断器。
三、变频器前快速熔断器的选用方法在选择变频器前快速熔断器时，需要考虑以下因素：1.额定电压和额定电流：根据变频器的额定电压和额定电流选择合适的快速熔断器。
通常情况下，变频器的额定电压为400V左右，额定电流根据电动机的功率而定。
在选择快速熔断器时，应选择额定电压不小于变频器额定电压的型号，同时也要选择额定电流不小于变频器额定电流的型号。
2.短路分断能力：在选择快速熔断器时，应选择具有足够短路分断能力的型号。
通常情况下，电路中的最大短路电流不会超过变频器额定电流的10倍，因此选择短路分断能力大于或等于电路中可能出现的最大短路电流的快速熔断器即可。
3.动作时间：快速熔断器的动作时间越短，对电路的保护效果越好。
因此，在选择快速熔断器时，应选择动作时间小于或等于电路中故障电流达到最大值时间的型号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于快速熔断器的选型应用
熔断器额定电压的选择熔断件额定电流的选择
熔断器的额定电压与电网电压相符，限流熔断器一般不宜降低电压使用，以避免熔体截断电流时，产生的过电压超过电网允许的2。
5倍工作电压
•一般用三相电路的熔断器其额定电压按相应额定线电压选择：
用于单相系统熔断器，其额定电压按最高相电压的115％选择；
•用于三相中性点绝缘系统或谐振接地系统时，因系统可能发生所谓双接地故障，即一个故障点在电源侧而另一个在负载侧，且不同相，此时熔断器的额定电压应按最高线电压选择；
•用于三相中性点直接接地或经阻抗中性点接地系统时，按最高线电压选择•熔断件熔管的额定电流应大于或等于熔体的额定电流：
•熔断件的额定电流应为负载长期工作电流的1.25倍。
•熔断器安装在三相封闭的柜体中，或单只装在绝缘浇注
的筒内，或三相装在不封闭的柜体中时，皆要考虑适
当降低容量使用。
熔断器开断电流的选择
根据熔断器的保护作用，其量大开断电流应不小于被保护电器电路的最大短路电流；最小熔化电流应不大于被保护电路的最小短路电流．
熔断器的保存和检查熔断器的安装及更换
•熔断器应储存在干燥合适的场所。
•对摔落过的或受振动的熔断器在使用前应进行检验（直流电阻，零部件是否完好）
•放置久的熔断器出厂/出库时应进行再次检查其电阻值。
•安装熔断器时，应紧固所有的零部件，防止接触部分在正常运行时过热．
•对三相安装的熔断件，即使一支动作，其他两支均应更换，因为其它两支虽未损坏，但已接近动作点，已到了易损坏的程度。
•在更换动作过的熔断件时，应在动作10分钟后更换．如果在熔断件动作后发现管内有烟雾泄出或有噪声现象时，不应更换熔断件，需特熔断件与电源隔离后才
允许更换．
•对装在靠近供电设备或带电导体附近时，应满足安全条例的规定．
•熔断器不能安装在有严重振动、灰尘、污染、潮湿的场所．
熔断器的运输
熔断器在运输途中，要严格防止振动、跌落、碰捶现象。
对发生上述情况的，要进行性能测试后再予使用
•用户应提出熔断器的额定电压、额定电流、开断电流、保护对象。
•用户需要样本上没有介绍的熔断器时，请提出工作电压、工作电流、开断能力，外型尺寸等。
我们可以按照您的要求设计产品。
使用指南
熔断体设置在电路中主要功能是当电路发生故障时能安全可靠地切断，从而为各分立元器件或整个电路提供保护。
以下为用户提供选择熔断体时需要考虑的有关条件：
环境温度
指直接环绕熔断体周围的空气温度，不应与室温相混淆。
在许多实用场合，熔断体的温度相当高，这是因为熔断体是配置在不同结构的支持件/底座中以及整个熔断器又是封闭在配电/控制柜中。
降容使用
在20℃环境温度下，我们推荐熔断体的实际工作电流不应超过额定电流值。
选用熔断体时应考虑到环境及工作条件，如封闭程度、空气流动、连接电缆尺寸（长度、截面）、瞬时峰值等方面的变化；熔断体的电流承载能力试验是在20℃环境温度下进行的，实际使用时受环境温度变化的影响。
环境温度越高，熔断体的工作温度就越高，其寿命也就越短。
相反，在较低的温度下运行将延长熔断体的寿命。
下图表示环境温度对电流承载能力影响的典型曲线：
误动作
误动作常常是由于对所设计的电路分析不完全造成的。
在选择熔断体应考虑的诸因素中，必须特别注意其中的1）、3）、6）三项，即正常工作电流、环境温度和过载增量。
例如，造成常规运行时误动作的一种常见原因是没能充分考虑诸如电动机回路的起动电流、电容器回路的浪涌电流和谐波电流以及围绕在熔断体周围的空气温度等。
额定分断能力
是熔断体在额定电压下能够可靠地熔断最大许可短路电流。
短路时熔断体中会通过比其正常工作大得多的瞬时电流，安全运行要求熔断体保持完整的状态（无爆裂）切断电路。
本公司熔断体额定分断能力至120KA。
可靠的限流特性使电气线路中的设备免遭电动力的破坏。
熔断体限流特性波形示意图
图中：
ls-预期电流lp为100KA(有效值)的最大不对称电流峰值(短路电路中冲击系数取1.5)
lD-实际分断时电流(限流电流)
Us-电弧电压
U-电源电压
tL-燃弧时间
ts-熔化时间
ａ-电压过零后的电弧始燃角
正常工作条件
在20℃条件下工作，熔断体的工作电流不要超过额定值，以避免误动作。
熔断体的额定电压值必须≥电路工作电压，但保护半导体器件用的快速熔断体的额定电压合适的选择是不超过电路工作电压一个等级（≤2UN），以防止由于电弧电压过高导致硅元件的反向击穿。
熔断体支持件（熔断器座）
在许多实用场合，熔断体安装在熔断体支持件/底座上，它们不能当作开关使用-不是用来接通或切断负荷的。
选择熔断体应考虑的诸因素：
1、正常工作电流，
2、工作电压；
3、环境温度；
4、过载电流与熔断体必须熔断的时间；
5、可能出现的故障电流；
6、脉冲、冲击电流、浪涌电流、谐波电流、起动电流和电路过程瞬变值；
7、结构尺寸、接线方式、目测指示（熔断与否）等。
电动机短路保护(aM)用熔断体：
"aM"熔断体的门限
4 6.3 8 10 12.
5 19
t熔断≤(s) - 60 - - 0..5 0.10
t熔断≥(s) 60 - 0.5 0.2 - -
注：lp-预期电流
lN-熔断体额定电流
"(aM)"熔断体的时间-电源带
螺旋连接式半导体器件保护用快速熔断器。
